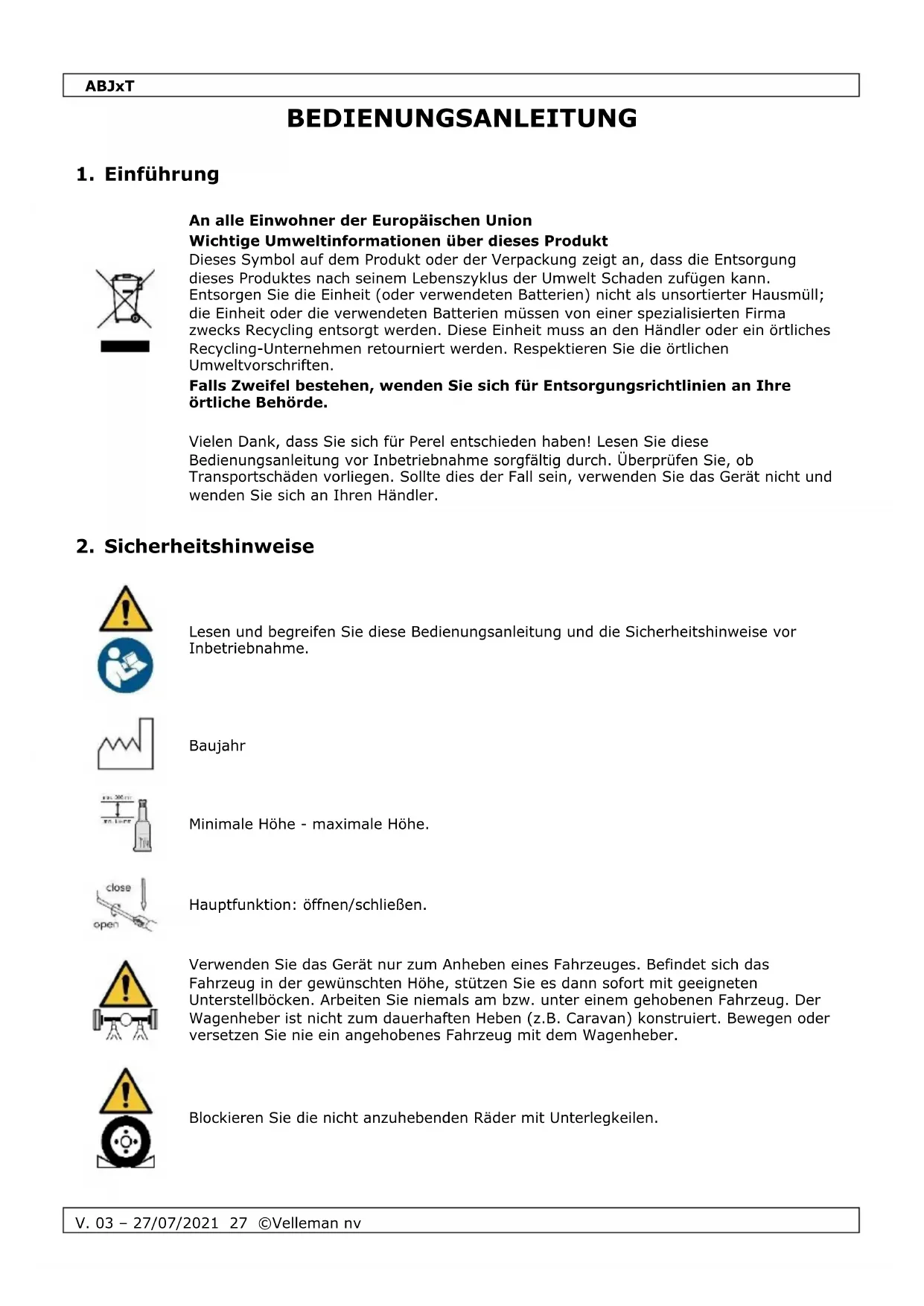

Vielen Dank, dass Sie sich für Perel entschieden haben! Lesen Sie diese Bedienungsanleitung vor Inbetriebnahme sorgfältig durch. Überprüfen Sie, ob Transportschäden vorliegen. Sollte dies der Fall sein, verwenden Sie das Gerät nicht und wenden Sie sich an ihren Handler.

2. Sicherheitshinweise

Lesen und begreifen Sie diese Bedienungsanleitung und die Sicherheitshinweise vor Inbetriebnahme.

Baujahr

Minimale Hohe - maximale Hohe.

Hauptfunktion: offen/schlieBen.

Verwenden Sie das Gerät nur zum Anheiten eines Fahrzeuges. Befindet sich das Fahrzeug in der gewünschten Höhe, stützen Sie es dann sofort mit geeigneten Unterstellböcken. Arbeiten Sie niemals am bzw. unter einem gehobenen Fahrzeug. Der Wageneber ist nicht zum dauerhaften Hebien (z.B. Caravan) konstruiert. Bewegen oder versetzen Sie nie ein angehobenes Fahrzeug mit dem Wageneber.

Blockieren Sie die nicht anzuhebenden Räder mit Unterlegkeilen.

ABJxt

ACHTUNG - Es ist nicht erlaubt, unter dem angehobenen Fahrzeug zu arbeiten, solange es nicht durch geeignete Mittel geschichert ist.

• Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die darauf resultierenden Gefahren verstehen. Kinder sollenn nicht mit dem Gerät speilen. Ohne Aufsicht ist Kinder die Reinigung und Bedienung des Wagenhegers undersagt
• Setzen Sie den Wagenheber nur auf einem ebenen und festen Untergrund ein, deren für diese Traglast ausreichend ist. Überschreiben Sie niemals die maximale Traqfähigkeit.
• Überprüfen Sie vor jedem Gebrauch, ob das Gerät nicht beschädigt ist. Verwenden Sie kein beschädigtes Gerät. Bestellen Sie eventuelle Ersatzteile bei Ihr Frem Fachhändler. Verwenden Sie ausschließlich Original-Ersatzteile. Verwenden Sie das Gerät nicht, wenn es einer starken Stößbelastung ausgesetzt worden ist. Für eine gründliche Kontrolle, setzen Sie sich mit Ihr Frem Handlcr in Verbindung.
• Verwenden Sie das Gerät nur für Fahrzeuge, deren Hebepunkt auf dem Hebesattel des Wagenahebers passt. Schauen Sie im Handbuch des Fahrzeugherstellers nach. Um Schäden am Fahrzeug und/oder Wagenaheber zu vermeiden, müssen Sie den Wagenaheber korrekt ansetzen!
• Verwenden Sie den Wagenheber nie, um das Fahrzeug zu bewegen und steigen Siemals ins Fahrzeug ein, solange es vom Wagenheber gehoben wird.
• Beachten Sie, dass sich keine Hindernisse unter dem Fahrzeug befinden, bevor Sie es herunterlassen.
• Eigenmächtige Veränderungen sind aus Sicherheitsgründen verboten. Bei Schäden verursacht durch eigenmächtige Änderungen erlischt der Garantieanspruch.
  Die Lebensdauer beträgt 2 Jahre nach der ersten Inbetriebnahme.
• Verwenden Sie das Gerät niemals, um Personen hochzuheiten.
• Überschreitet die erzeugte Kraft die max. Kapazität (400 N), dann soll eine andere Person Ihnen halten.
• Stellen Sie sicher, dass der Benutzer das Gerät und die Last während des Gebrauchs immer sehen kann.

3. Allgemeine Richtlinien

• Siehe Velleman ^ Service- und Qualitätsgarantie am Ende dieser Bedienungsanleitung.
• Eigenmächtige Veränderungen sind aus Sicherheitsgründen verboten. Bei Schäden verursacht durch eigenmächtige Änderungen erlischt der Garantieanspruch.
• Verwenden Sie das Gerät nur für Anwendungen beschreiben in dieser Bedienungsanleitung. Bei falscher Anwendung these Gerätes erlischt der Garantieanspruch.
• Bei Schäden, die durch Nichtbeachtung der Bedienungsanleitung verursacht werden, erlischt der Garantieanspruch. Für darauf resultierende Folgeschäden übernimmt der Hersteller keine Haftung.
  Weder Velleman nv noch die Handler konnen fur außergewohnliche, zufällige oder indirekte Schäden irgendwelcher Art (finanziell, physisch, usw.), die durch Besitz, Gebrauch oder Defekt verursacht werden, haftbar gemacht werden.
  Bewahren Sie diese Bedienungsanleitung für künftige Einsichtnahme auf.

4. Beschreibung

Siehe Abbildungen, Seite 2 dieser Bedienungsanleitung.

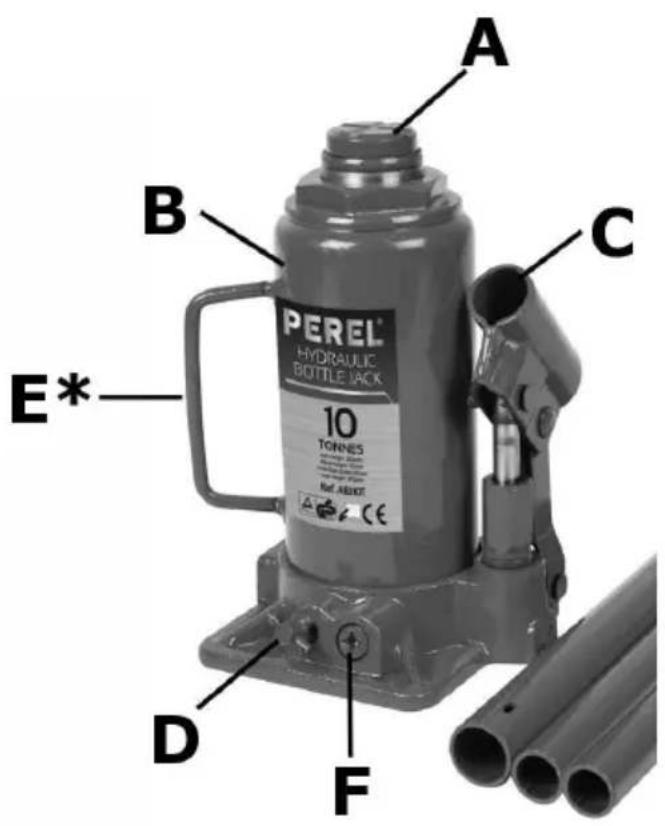

A	Sattel
B	Körper
C	Hebelarmaufnahme
D	Ablassventil
E*	Tragegriff

F	Überdruckventil

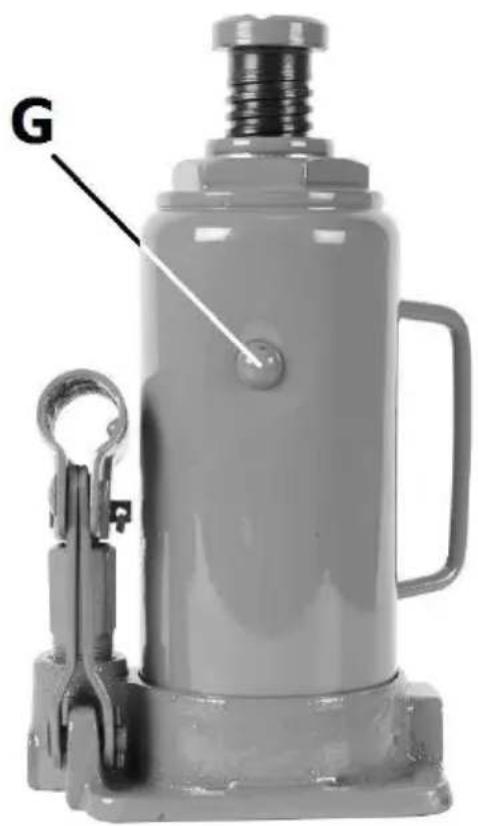

G	Einfüllstopfen

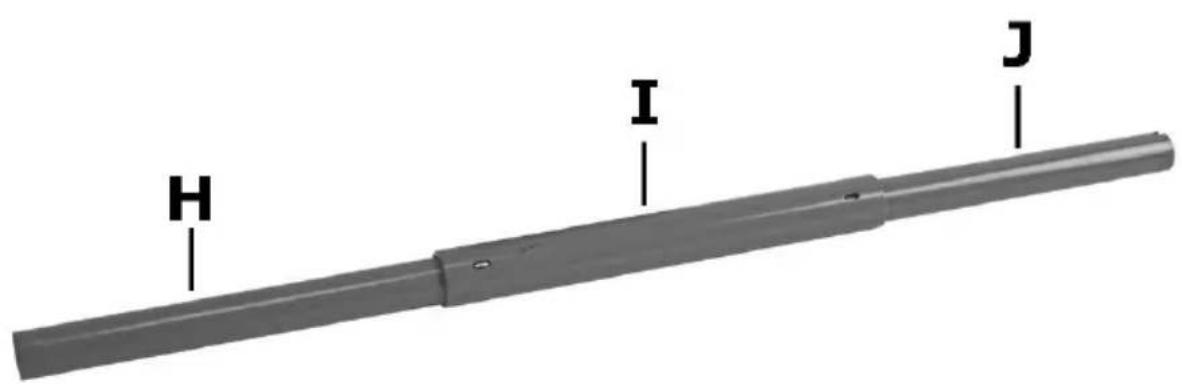

H	oberer Teil des Hebels
I	mittlerer Teil des Hebels
J	unterer Teil des Hebels

• abhängig vom Modell

5. Installation

WARNING

Beachten Sie immer die Sicherheitshinweise.

Vor der Inbetriebnahme

• Während des Transports konnen Luftblasen in das Hydrauliksystem eindringen und dessen Funktion beeinträchtigen. Drehen Sie das Ablassventil gegen dem Uhrzeigersinn und drücken Sie den Sattel ganz nach unten.

Bemerkung:

o Stecken Sie das offene Ende vom unteren Teil des Hebels auf das Ablassventil auf. So konnen Sie das Ablassventil drehen.

Installieren Sie das Gerät vertikal und entfern den Sie den Einfüllstopfen.
- Hebel montieren: Stecken Sie den oberen Teil des Hebels in den mittleren Teil und beachten Sie, dass die Feder einrastet. Stecken Sie den unteren Teil des Hebels in den mittleren Teil und stellen Sie safer, dass die Feder einrastet. Der Hebel ist nun betriebsbereit.
- Stecken Sie den unteren Teil des Hebels in die Hebelarmaufnahme.
- Pumpen Sie 6 bis 8 Mal, um alle Luft aus dem System zu entfernen.
- Drehen Sie den Einfüllstopfen wieder fest.

Bemerkung:

Das Überdruckventil ist so eingestellt, dass die maximale eingestellte Last nicht übersritten werden kann. Das Überdruckventilarf auf keinen Fall manipuliert werden.

Fahrzeug anheben

Schlieben Sie das Ablassventil, indem Sie es im Uhrzeigersinn drehen.
- Legen Sie den ersten Gang ein (bzw. bringen Sie den Automatik-Wahlhebel in Stellung 'P') und blockieren Sie die nicht anzuhebenden Räder mit Unterlegkeilen.
- Lesen Sie in der Bedienungsanleitung Ihres Fahrzeug nach, wo sich die vorgesehenen Auflageflächen zum Anheiten befinden. Heben Sie das Fahrzeug ausschließlich an den darauf vorgesehenen Auflageflächen an, um Schaden am Fahrzeug und/oder Wagenheber zu vermeiden.

ABJxt

Bemerkung:

Das richtige Ansetzen ist sehr wichtig, um Schaden zu vermeiden.

• Stecken Sie den Hebel in die Hebelarmaufnahme und pumpen Sie solange bis der Sattel die Auflagefläche fast berührt. Prufen Sie nochmals den richtigen Sitz am Fahrzeug.

Bemerkung:

○ Der Sattel kann etwa 6 cm erhöht werden, indem Sieihn gegen den Uhrzeigersinn drehen.

• Pumpen Sie, bis sich das Fahrzeug in der gewünschten Höhe befindet. Sichern Sie das Fahrzeug(sofort mit Unterstellböcken (nicht im Lieferumfang enthalten). Arbeiten Sie niemals am bzw. unter dem Fahrzeug ohne entsprechende Sicherung des Fahrzeuges!
• Ist das Fahrzeug mit geeigneten Unterstellböcken gesichert, senken Sie den Wagenheber wieder soweit ab, bis das Fahrzeug auf den Unterstellböcken aufliegt.

Fahrzeug absenken

• Stecken Sie das offene Ende vom Hebel auf das Ablassventil auf und drehen Sie langsam gegen den Uhrzeigersinn.

Bemerkung:

Heben Sie das Fahrzeug zuerst an, um die Unterstellböcke zu entfernen.

Schlieben Sie das Ablassventil, indem Sie es im Uhrzeigersinn drehen.

6. Pflege und Wartung

• Das Gerät soll entsprechend den Hinweisen des Herstellers repariert und gewartet werden. Die Wartung und die Reparation sollen von einer Fachkraft durchgeführt werden.
• Senken Sie den Sattel vollständig ab, wenn der Wagenheber nicht verwendet wird oder bevor Sieihn lagern. So vermeiden Sie Korrosion. Der Wagenheber muss in waagrecht stehender Position aufbewahrt werden, um Ölverlust zu vermeiden.
• Bewahren Sie den Waghenheber sauber auf und schmieren Sie alle beweglichen Teile regelmäßig. Entfernen Sie Schmutz und Fett.
• Lassen Sie den Sattel ganz herunter und öffnen Sie den Einfüllstopfen. Der Ölstand ist optimal, wenn er bis zum unteren Rand des Einfüllstopfens reicht. Bei einem zu niedrigen Ölstand füssen Sie Öl auf. Geeignete Ölsorte: SAE 10.
• Wechsel Sie das Öl einmal im Jahr. Öffnen Sie den Einfüllstopfen und drehen Sie das Ablassventil gegen den Uhrzeigersinn. Vermeiden Sie, dass Schmutz mit dem neuen Öl hineinkommen! Entfern den Sie das alte Öl und fullen Sie Öl bis Unterkante des Einfüllstopfens ein.

Bemerkung:

Verwenden Sie ausschließlich die genaue Ölsorte. Falsches Öl kann die Funktion beeinträchtigen.
Seien Sie vorsichtig und beachten Sie die Sicherheitschinweise.
Dasalte OI sollte umweltgerecht entsorgt werden.

ABJxt

• Schlieben Sie mit dem Einfüllstopfen.
  SchlieBen Sie das Ablassventil wieder.
• Bewegen Sie den Sattel ganz nach oben und öffnen Sie den Ablassventil. Lassen Sie den Sattel absenken. Schließen Sie das Ablassventil und wiederholen Sie das Verfahrenschnittene Male, damit sich das Öl gleichmäßig verteilen kann.

7. Problemlösung

Wagenheber hebts nicht an/hebt die Last nicht/hebt die Last nicht zur max. Höhe

Wagenheber hält die Last nicht

Die gehobene Last überschreitet die angegebene Maximallast des Wagenhegers. Verwenden Sie einen geeigneten Wagenaher.
Das Ablassventil ist geöffnet. Schlieben Sie das Ablassventil durch Drehen im Uhrzeigersinn. Reinigen Sie das Ablassventil ggf., um Schmutz zu entfern den damit es vollständig geschlossen werden kann. Entfern den Sie das Ablassventil und reinigen Sie es.
- Prufen Sie den Ölstand und fullen Sie bei Bedarf Öl nach oder wechseln Sie das Öl.
- Entlüften Sie das System.
- Hilft dies nicht, dann gibt es Probleme mit dem hydraulischen System. Kontaktieren Sie eine Servicestelle.

Wagenheber sentk nicht ab

• Senken Sie ein angehobenes Fahrzeug zuerst mit einem anderen Wagenheber ab.
• Üben Sie niemals übermögen Druck aus (z.B. Hammer), um den Sattel zu senken.
• Prüfen Sie den Ölstand - zu viel Öl blockiert das System.
  Schmutz kann das Ablassventil blockieren. Entfern den Sie das Ablassventil, reinigen Sie es und wechseln Sie das Öl.
• Entlüften Sie das System.
• Stellen Sie sicher, dass das System genügend geschmiert ist.

Wagenheber hebtsur zum Teil an

• Verschmutztes Öl - Wechseln Sie das Öl.
• Schließen Sie das Ablassventil durch Drehen im Uhrzeigersinn. Reinigen Sie das Ablassventil ggf., um Schmutz zu entfern den damit es vollständig geschlossen werden kann. Entfern den Sie das Ablassventil und reinigen Sie es.
• Entlüften Sie das System.

Wagenheber fahrht ohne Last langsam aus

• Entlüften Sie das System.

8. Technische Daten

ABJ2T

Nennlast 2000 kg Hohe

Arbeitshöhe (min.) 158 mm

Hubhöhe 90 mm

Schraube 60 mm

Arbeitshöhe (max.) 308 mm

Gewicht 2.59 kg

ABJxt

ABJ5T

Nennlast 5000 kg

Höhe

Arbeitshöhe (min.) 197 mm

Hubhöhe 125 mm

Schraube 60 mm

Arbeitshöhe (max.) 382 mm

Gewicht. 3.6 kg

ABJ10T

Nennlast 10000 kg

Höhe

Arbeitshöhe (min.) 205 mm

Hubhöhe 125 mm

Schraube 60 mm

Arbeitshöhe (max.) 390 mm

Gewicht. 5.8 kg

Verwenden Sie diesen Gerät nur mit originellen Zubehörteilen. Velleman NV übernimmt keine Haftung für Schaden oder Verletzungen bei (falscher) Anwendung diesen Gerätes. Mehr Informationen zu dieser Produkt und die neueste Version dieser Bedienungsanleitung finden Sie hier: www.VELLEMAN.eu. Alle Änderungen ohne vorherige Ankündigung vorbehalten.

URHEBERRECHT

Velleman NV besitzt das Urheberrecht für diese Bedienungsanleitung. Alle weltweiten Rechte vorbehalten. Ohne vorherige schriftliche Genehmigung des

Urhebers ist es nicht gestattet, diese Bedienungsanleitung ganz oder in Teilen zu reproduzieren, zu kopieren, zu übersetzen, zu bearbeiten oder zu speichern.
