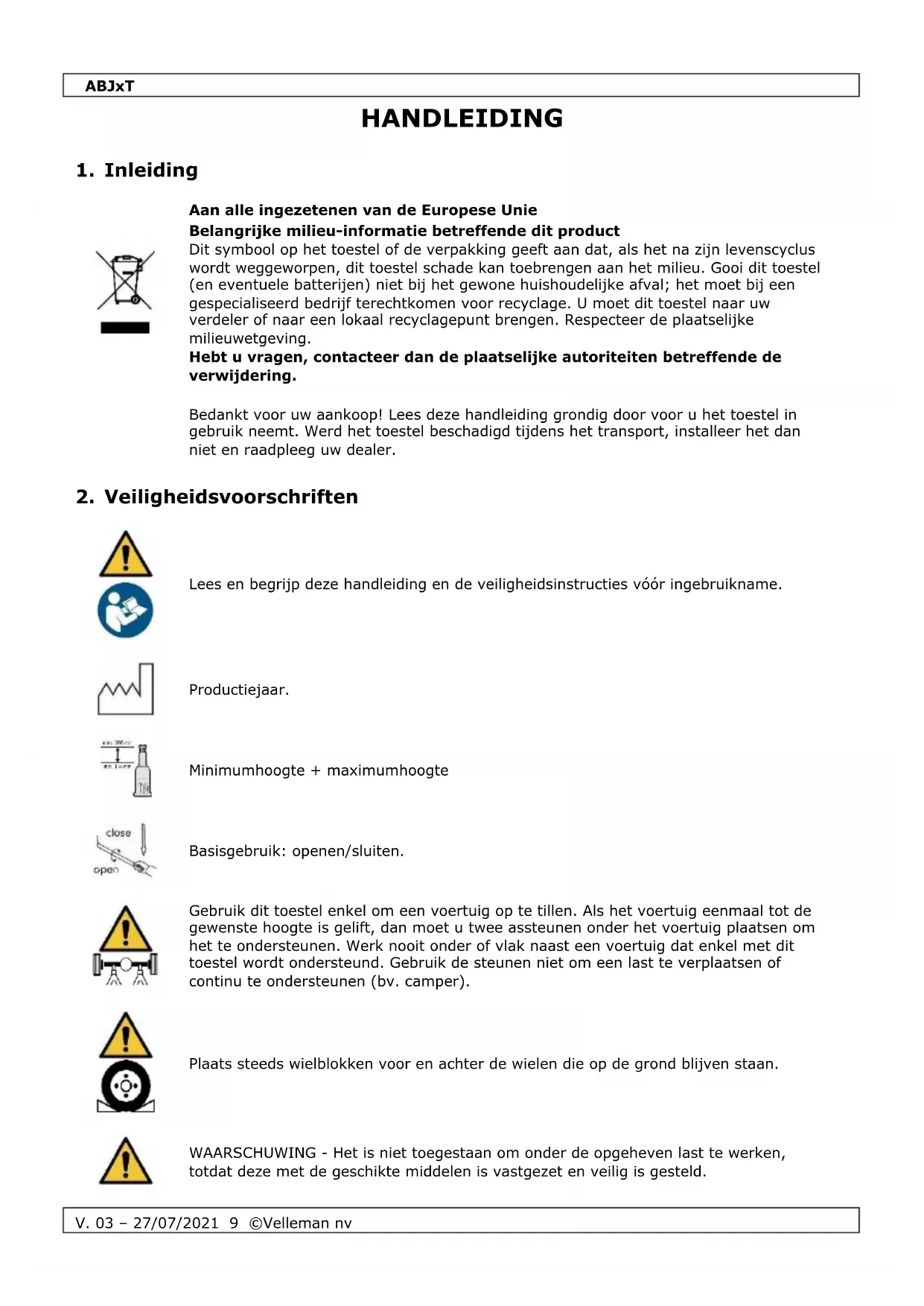

GEBRUIKSAANWIJZING ABJ10T Perel

Aan alle ingezetenen van de Europese Unie

Belangrijke milieu-informatie betreffende dit product

Dit symbolism op het toestel of de verpakking geeft aan dat, als het na+zijn levenscylclus wordt weggeworpen, dit toestel schade kan toebrengen aan het milieu. Gooi dit toestel (en eventuele batterijen) Niet bij het gewone huishoudelijkke afval; het要去 bij een gespecialiseerd bedrijfterechtkomen voor recyclage. U要去 dit toestel maar uw verdeler ofaar een lokaal recyclagepunt brengen.Respecteer deplaatselijkke milieuuwetgeving.

Hebt u vragen, contacteer dan deplaatselijke autoriteiten betreffende de verwijdering.

Bedankt voor uw aankoop! Lees deze handleiding grondig door voor u het toestel in gebruik neemt. Werd het toestel beschadigdijdens het transport, installeer het dan Niet en raadpleeg uw dealer.

2. Veiligheidsvoorschriften

Lees en begrijp deze handleiding en de veiligheidsinstructies Voor ingebruikname.

Productiejaar.

Minimumhoogte + maximumhoogte

Basisgebruik: openen/sluiten.

Gebruik dit toestel enkel om een voertuig op te tillen. Als het voertuig eenmaal tot de gewenste hoogte is gelift, dan moet u twee assteunen onder het voertuigplaatsen om het te ondersteunen. Werk nooit onder of vlak naast een voertuig dat enkel met dit toestel worden ondersteund. Gebruik de steunen Niet om een last te verplaatsen of continu te ondersteunen (bv. camper).

Plaats steeds wielblokken voor en,achter de wielen die op de grond blijven staan.

WAARSCHUWING - Het is nicht toegestaan om onder de opgeheven last te werken, totdat deze met de geschikte middelen is vastbezet en veilig is gesteld.

ABJxt

• Dit toestel is geschikt voor gebruik door kinderen vanaf 8aar, door personen met fysieke, zintuiglijke of verstandelijk beperkingen, of door personen met gebrek aan ervaring en kennis, op voorwaarde dat dit onder toezicht gebeurt van een persoon die verantwoordelijk is voor hun veiligheid of hun aanwijzingen heeft gegeven, hoe zij het toestel要去en gebruiken en zich bewust�n van de risico's die het gebruik van het toestel met zich meebrengt. Kinderen mogen Niet met het toestel spelen. De reiniging en het onderhoud van het toestel mogen Niet worden uitgevoerd door kinderen, tenzij ze onder toezicht staan.
• Gebruik de krik enkel op een effen en stabel oppervlak dat het gewicht van de krik en de last kan dragen. Overschrijd de maximaal toegelaten last nooit.
• Controller het toestel op beschadigingen voor elk gebruik. Gebruik de krik nooit als deze is beschadigd. Bestel eventuele reserveonderdelen bij uw dealer. Gebruik enkel originele reserveonderdelen. Gebruik de krik Niet krik nadat deze aan een hevige schok blootgesteld werk. Raadpleeg uw verdeler.
• Gebruik de krik enkel bij voertuigen waarvan het hefpunt past op het zadel van de krik. Raadpleeg hiervoorde handleiding (meegelev.) van uw voertuig. Indien het hefpunt en het zadel Niet op elkaar passen, kan dit de krik en/of het voertuig ernstig beschadigen.
• Verplaats geen voertuig of kruip Niet in het voertuig dat door deze krik ondersteund is.
  Maak het oppervlak onderaan het voertuig vrij alvorens het voertuig te latent zakken.
• Om veiligheidsredenen mag u geen wijzigingen aanbrengen. Schade door wijzigingen die de gebruiker heeft aangebracht aan het toestel valt nicht onder de garantie.
• De levensduur van de krik is twee� na het eerste gebruik.
• De krik mag nicht gebrukt worden om Personen te heffen.
• Indien de gegenereerde kracht de max. capaciteit (400 N) overschrijdt, dan要去 de krik bediend worden met de hulp van een extra persoon.
• Het isoodzakelijk dat de bediener de krik en de lastijdens alle bewegingen kan zien.

3. Algemene richtlijnen

• Raadpleeg de Velleman ^ service- en kwaliteitsgarantie zicheraan deze handleiding.
• Om veiligheidsredenen mag u geen wijzigingen aanbrengen. Schade door wijzigingen die de gebruiker heeft aangebracht aan het toestel valt nicht onder de garantie.
• Gebruik het toestel enkel waarvoor het gemaakt is. De garantie vervalt automatisch bij ongeoorloofd gebruik.
• De garantie geldt nicht voor schade door het negeren van bepaalde richtlijnen in deze handleiding en uw dealer zal de verantwoordelijkheid afwijzen voor defecten of problemen die hierrechtstreeks verband mee houden.
• Noch Velleman nv noch+zijn verdeler kunnen aansprakelijk gesteld worden voor schade (buitengewoon, incidenteel of onrechtstreeks) - van welke aard dan ook (financieel, fysisch...) voortvloeijend uit het bezit, gebruik of falen van dit product.
• Bewaar deze handleiding voor verdere raadpleging.

4. Omschrijving

Raadpleeg de afbeeldingen op pagina 2 van deze handleiding.

A	zadel
B	cilinder
C	zitting
D	ontluchtingsklep
E*	handgreep

F	overbelastingsklep
G	oliedop
H	bovenste deel van het hendel
I	middelste deel van het hendel
J	onderste deel van het hendel

• afhankelijk van het model

5. Installatie

WAARSCHUWING

Respecteer steeds de veiligheidsvoorschriften.

Voor ingebruikname

• Tijdens het transport kan lucht worden opgesloten in het hydraulisch system, waardoor de krik Niet correct functioneert. Draai de ontluchtingsklep een draai maar links en druk het zadel volledig maar beneden.

Opmerking:

Gebruik het open uiteinde van het onderste deel van het hendel om aan de klep te draaien.

• Plaats de cilinder rechtop en verwijder de oliedop.
• De hendel monteren: Steek het bovenste deel van de hendel in het middelste deel en zorg ervoor dat de veer vastklikt. Steek het onderste deel van de hendel in het middelste deel en zorg ervoor dat de veer vastklikt. De hendel is:kaar voor gebruik.
• Steek het onderste deel van de handel in de zitting.
• Pomp 6 tot 8 keren om alle lucht uit het systeem te halen.
• Plaats de oliedop terug.

Opmerking:

De overbelastingsklep is ingesteld op de maximale toegelaten belasting. U mag denen klep nooit zich instellen.

Een last optillen

• Draai de ontluchtingsklep maar rechts en schroef goed zich.
• Zet het voertuig in eerste versnelling (of P voor een automatische versnellingsbak) en blokkeer elk viel dat contact heeft met de grond.
• Plaats de krik zo onder het voertuig dat het zadel volledig met het hefpunt in contact komt (raadpleeg de handleiding van het voertuig). Gebruik de krik Niet indien het zadel en het hefpunt Niet compatibel+zijn.

ABJxt

Opmerking:

Zorg ervoor dat de last centraal op het zadel staat om beschadiging te vermijden.

• Plaats de hendel in de zitting en draai vast. Pomp tot het zadel bijna gegen het hefpunt zit. Controller of het zadel nog steeds centraal op het hefpunt komt te staan.

Opmerking:

U kunt het zadel ongeveer 6 cm verhogen door het gegen de wijzers van de klok in te draaien.

• Pomp verder tot het voertuig op de gewenste hoogte staat. Zet het voertuig onmiddelijk op gpaste stutten (niet meegeleverd). Werk nooit onder of direct naast een voertuig dat enkel met deze krik worden ondersteund!
• Eens de stutten onder het voertuig, maar het voertuig voorzichtig zakken (zie instructies hieronder) tot het voertuig volledig op de stutten rust.

Het voertuig latent zakken

• Verwijder de hendeluit de zitting en gebruik het open uiteinde van het onderste deel van de hendel om aan de ontluchtingsklep te draaien. Draai de klep maar links.

Opmerking:

Hef het voertuig dat op stutten rust eerst op zodate u de stutten kunt verwijderen.

• Draai de ontluchtingsklep volledig maar rechts alvorens de krik op te bergen.

6. Reiniging en onderhoud

• Onderhoud en reparations要去en uitgevoerd worden volgens de instructies van de fabrikant. Onderhoud en reparations mogen enkel uitgevoerd worden door eenvakman.
• Laat het zadel volledig zakken alvorens de assteunen op te bergen. Zo vermijdt u corrosie. Berg de krik in een verticale positie op om olielekken te vermijden.
  Maak de krik schoon alvorens hem op te bergen en zorg ervoor dat hij voldoende gesmeerd is. Verwijder overtollig vet en vuil.
• Om het oliepeil te controlleren, waar het zadel volledig zakken en open de oliedop. De olie要去 direct onder de vulopening staan. Voeg olie toe indien het peil te laag staat.

Aanbevolen olie: SAE 10.

• Ververs de olie een keer perJAar. Om de olie te verrangen, open de oliedop en verwijder de ontluchtingsklep volledig. Zorg ervoor dat er geen vuil binnenin het hydraulisch system valt. Giet de volledige inhoud in een bak en vul met verse olie via de vulopening.

Opmerking:

O Het gebruik van Niet-conforme olie of een andere vloeistof kan het hydraulisch systeme beschadigen!
Ga voorzichtig met olie om en volg de nodige veiligheidsmaatregelen.
Giet de olie weg volgens deplaatsijke milieuuwetgeving.

ABJxt

• Sluit de vulopening met de oliedop.
• Sluit de ontluchtingsklep volledig.
• Hef het zadel volledig op en open de ontluchtingsklep zodat het zadel zakt. Duw het zadel maar beneden. Sluit de ontluchtingsklep en herhaal om de olie goed in het hydraulisch systeme te verdelen.

7. Probleemoplossing

• De last is zwaarder dan de toegelaten belasting van de krik. Gebruik een geschikte krik.
• De ontluchtingsklep is geopend. Sluit de klep. Verwijder alle vuil zodat u de ontluchtingsklep volledig kunt sluiten. Verwijder de ontluchtingsklep en reinig.Deze.
• Controller het oliepeil en verrang of voeg olie toe.
• Ontlucht het hydraulisch system.
• Als de bovenstaande stappen nicht werkken, dan is er iota's met het hydraulisch systeme. Contacteer uw verdeler.

De krik kan nicht helemaal zakken

• Hef de last op de defecte krik met een tweede krik.
• Breng nooit een brute kracht op het zadel aan (bv. met een hamer).
• Controller het oliepeil. Een overtollige hoeveelheid olie kan het hydraulisch system blokkeren.
• De ontluchtingsklep is geblokkeerd door vuil. Verwijder alle vuil en vervang de olie.
• Ontlucht het hydraulisch system.
• Zorg ervoor dat de krik voldoende gesmeerd is.

• Vervuilde olie. Vervang de olie.
• Sluit de ontluchtingsklep. Verwijder eventuele alle vuil zodat u de ontluchtingsklep volledig kut sluiten. Verwijder de ontluchtingsklep en reinig.Deze.
• Ontlucht het hydraulisch system.

Het zadel heft zich automatisch op

• Ontlucht het hydraulisch system.

8. Technische specificaties

ABJ2T

nominate belasting 2000 kg

hoogte

minimum 158 mm

hijshoogte 90 mm

verlengschroef 60 mm

maximum 308 mm

gewicht 2.59 kg

ABJxt

ABJ5T

nominalebelasting 5000kg

hoogte

minimum 197 mm

hijshoogte 125 mm

verlengschroef 60 mm

maximum 382 mm

gewicht 3.6 kg

ABJ10T

nominalebelasting 10000kg

hoogte

minimum 205 mm

hijshoogte 125 mm

verlengschroef 60 mm

maximum 390 mm

gewicht 5.8 kg

Gebruik dit toestel enkel met originele accessoires. Velleman nv is Niet aansprakelijk voor schade of kwetsuren bij (verkeerd) gebruik van dit toestel.

Voor meer informatatie over dit product en de LASTe versie van deze handleiding, zie www.velleman.eu. De informatatie in deze handleiding kan te allenijke worden gewijzigd zonder voorafgaande kennisgeving.

© AUTEURSrecht

Velleman nv heeft het autoursrecht voor deze handleiding. Alle weltwijdere rechten voorbehonden. Het is Niet toegestaan om deze handleiding of gedeelten ervan over te nemen, te kopieren, te vertalen, te bewerken en op te slaan op een elektronisch medium zonder voorafgaande schriftelijktoestemming van de rechthebbende.
