Producttype	Hydraulische krik
Merk	Perel
Model	ABJ2T
Nominale capaciteit	2 ton (2000 kg)
Minimale hoogte	158 mm
Hefhoogte	90 mm
Verlengschroef	60 mm
Maximale hoogte	308 mm
Gewicht	2.59 kg
Voeding	Handmatig (hefboom)
Mechanisme	Hydraulisch
Materiaal	Staal
Onderhoud	Controleer het oliepeil, eenmaal per jaar aftappen, gebruik SAE 10 olie
Veiligheid	Ingebouwde overbelastingsklep, niet overbelasten, gebruik op stabiele ondergrond
Onderdelen en repareerbaarheid	Reserveonderdelen verkrijgbaar bij de dealer, reparaties door gekwalificeerd personeel
Algemene informatie	2 jaar garantie, vervaardigd door Velleman

Veelgestelde vragen - ABJ2T Perel

Hoe ontlucht ik het hydraulisch systeem?

Draai de ontluchtingsklep een slag naar links, laat het zadel volledig zakken, pom vervolgens de hendel snel 6 tot 8 keer op en neer. Sluit daarna de klep met de dop van het oliereservoir.

Welke olie moet ik gebruiken voor de krik ABJ2T?

Gebruik hydraulische olie van het type SAE 10. Gebruik geen niet-conforme olie, omdat dit het interne systeem kan beschadigen.

Wat moet ik doen als de krik de last niet optilt?

Controleer of de ontluchtingsklep gesloten is. Zorg ervoor dat het oliepeil voldoende is en dat er geen lucht in het systeem zit. Als het probleem aanhoudt, kan er een hydraulisch defect zijn; neem contact op met uw dealer.

Hoe ververs ik de olie van de krik?

Draai de dop van het reservoir los, verwijder de ontluchtingsklep, tap de oude olie af en vul vervolgens met SAE 10 olie via de vulopening. Sluit de dop en ontlucht indien nodig.

Wat is de maximale capaciteit van de krik?

De nominale capaciteit van de Perel ABJ2T is 2 ton (2000 kg). Overschrijdt deze belasting nooit.

Waar kan ik reserveonderdelen vinden?

Reserveonderdelen zijn verkrijgbaar bij uw dealer. Gebruik alleen originele onderdelen om de veiligheid te garanderen.

Hoe onderhoud ik de krik?

Houd de krik schoon en gesmeerd. Controleer regelmatig het oliepeil. Tap de olie eenmaal per jaar af en bewaar de krik rechtop om lekkage te voorkomen.

Wat te doen bij een olielek?

Een olielek duidt meestal op een defecte afdichting. Raadpleeg een professional om de afdichtingen te vervangen. Gebruik de krik niet tot het lek is gerepareerd.

De krik zakt onder het gewicht, wat moet ik doen?

Dit kan komen door een open ontluchtingsklep of een verontreiniging die de sluiting belemmert. Sluit de klep en maak deze indien nodig schoon. Controleer ook het oliepeil en of er lucht in het systeem zit.

Hoe gebruik ik de krik correct om een voertuig op te krikken?

Plaats de krik op een stabiele ondergrond, blokkeer de wielen, sluit de ontluchtingsklep en pomp de hendel. Zodra het voertuig omhoog is, ondersteun het met kriksteunen voordat u eronder werkt. Werk nooit onder een voertuig dat alleen door de krik wordt ondersteund.

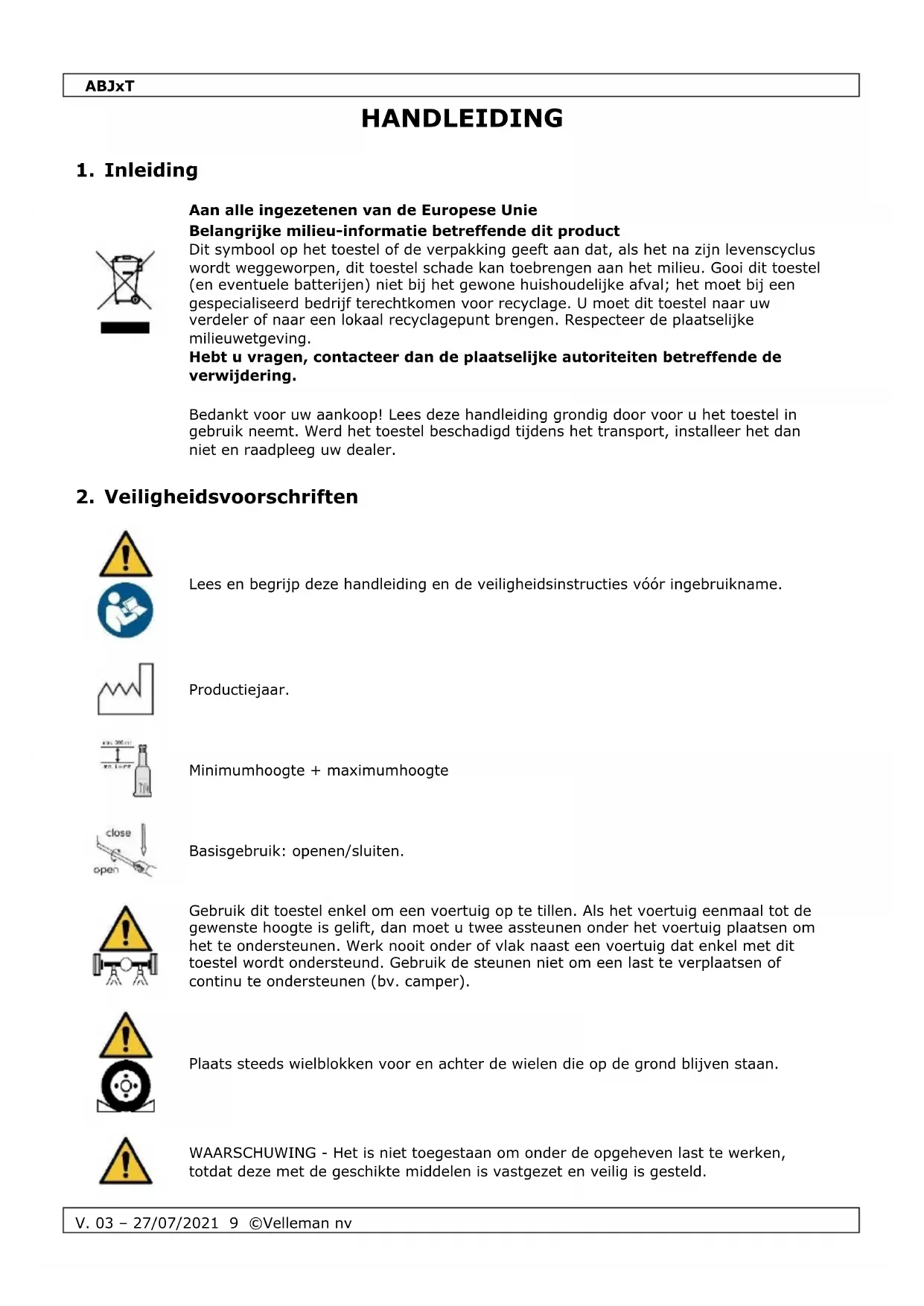

GEBRUIKSAANWIJZING ABJ2T Perel

Aan alle ingezetenen van de Europese Unie Belangrijke milieu-informatie betreffende dit product

Dit symbool op het toestel of de verpakking geeft aan dat, als het na zijn levenscyclus wordt weggeworpen, dit toestel schade kan toebrengen aan het milieu. Gooi dit toestel (en eventuele batterijen) niet bij het gewone huishoudelijke afval; het moet bij een gespecialiseerd bedrijf terechtkomen voor recyclage. U moet dit toestel naar uw verdeler of naar een lokaal recyclagepunt brengen. Respecteer de plaatselijke milieuwetgeving.

Hebt u vragen, contacteer dan de plaatselijke autoriteiten betreffende de verwijdering.

Bedankt voor uw aankoop! Lees deze handleiding grondig door voor u het toestel in gebruik neemt. Werd het toestel beschadigd tijdens het transport, installeer het dan niet en raadpleeg uw dealer.

2. Veiligheidsvoorschriften

Lees en begrijp deze handleiding en de veiligheidsinstructies vóór ingebruikname.

Productiejaar.

Minimumhoogte + maximumhoogte

Basisgebruik: openen/sluiten.

Gebruik dit toestel enkel om een voertuig op te tillen. Als het voertuig eenmaal tot de gewenste hoogte is gelift, dan moet u twee assteunen onder het voertuig plaatsen om het te ondersteunen. Werk nooit onder of vlak naast een voertuig dat enkel met dit toestel wordt ondersteund. Gebruik de steunen niet om een last te verplaatsen of continu te ondersteunen (bv. camper).

Plaats steeds wielblokken voor en achter de wielen die op de grond blijven staan.

WAARSCHUWING - Het is niet toegestaan om onder de opgeheven last te werken, totdat deze met de geschikte middelen is vastgezet en veilig is gesteld.

- Dit toestel is geschikt voor gebruik door kinderen vanaf 8 jaar, door personen met fysieke, zintuiglijke of verstandelijke beperkingen, of door personen met gebrek aan ervaring en kennis, op voorwaarde dat dit onder toezicht gebeurt van een persoon die verantwoordelijk is voor hun veiligheid of hun aanwijzingen heeft gegeven, hoe zij het toestel moeten gebruiken en zich bewust zijn van de risico's die het gebruik van het toestel met zich meebrengt. Kinderen mogen niet met het toestel spelen. De reiniging en het onderhoud van het toestel mogen niet worden uitgevoerd door kinderen, tenzij ze onder toezicht staan.

- Gebruik de krik enkel op een effen en stabiel oppervlak dat het gewicht van de krik en de last kan dragen. Overschrijd de maximaal toegelaten last nooit.

- Controleer het toestel op beschadigingen voor elk gebruik. Gebruik de krik nooit als deze is beschadigd. Bestel eventuele reserveonderdelen bij uw dealer. Gebruik enkel originele reserveonderdelen. Gebruik de krik niet krik nadat deze aan een hevige schok blootgesteld werd. Raadpleeg uw verdeler.

- Gebruik de krik enkel bij voertuigen waarvan het hefpunt past op het zadel van de krik. Raadpleeg hiervoor de handleiding (meegelev.) van uw voertuig. Indien het hefpunt en het zadel niet op elkaar passen, kan dit de krik en/of het voertuig ernstig beschadigen.

- Verplaats geen voertuig of kruip niet in het voertuig dat door deze krik ondersteund is.

- Maak het oppervlak onderaan het voertuig vrij alvorens het voertuig te laten zakken.

- Om veiligheidsredenen mag u geen wijzigingen aanbrengen. Schade door wijzigingen die de gebruiker heeft aangebracht aan het toestel valt niet onder de garantie.

- De levensduur van de krik is twee jaar na het eerste gebruik.

- De krik mag niet gebruikt worden om personen te heffen.

- Indien de gegenereerde kracht de max. capaciteit (400 N) overschrijdt, dan moet de krik bediend worden met de hulp van een extra persoon.

- Het is noodzakelijk dat de bediener de krik en de last tijdens alle bewegingen kan zien.

3. Algemene richtlijnen

- Raadpleeg de Velleman ^ service- en kwaliteitsgarantie achteraan deze handleiding.

- Om veiligheidsredenen mag u geen wijzigingen aanbrengen. Schade door wijzigingen die de gebruiker heeft aangebracht aan het toestel valt niet onder de garantie.

- Gebruik het toestel enkel waarvoor het gemaakt is. De garantie vervalt automatisch bij ongeoorloofd gebruik.

- De garantie geldt niet voor schade door het negeren van bepaalde richtlijnen in deze handleiding en uw dealer zal de verantwoordelijkheid afwijzen voor defecten of problemen die hier rechtstreeks verband mee houden.

- Noch Velleman nv noch zijn verdelers kunnen aansprakelijk gesteld worden voor schade (buitengewoon, incidenteel of onrechtstreeks) – van welke aard dan ook (financieel, fysisch...) voortvloeiend uit het bezit, gebruik of falen van dit product.

- Bewaar deze handleiding voor verdere raadpleging.

4. Omschrijving

Raadpleeg de afbeeldingen op pagina 2 van deze handleiding.

A	zadel
B	cilinder
C	zitting
D	ontluchtingsklep
E*	handgreep

F	overbelastingsklep
G	oliedop
H	bovenste deel van het hendel
I	middelste deel van het hendel
J	onderste deel van het hendel

* afhankelijk van het model

5. Installatie

WAARSCHUWING

Respecteer steeds de veiligheidsvoorschriften.

Voor ingebruikname

- Tijdens het transport kan lucht worden opgesloten in het hydraulisch systeem, waardoor de krik niet correct functioneert. Draai de ontluchtingsklep één draai naar links en druk het zadel volledig naar beneden.

Opmerking:

- Gebruik het open uiteinde van het onderste deel van het hendel om aan de klep te draaien.

• Plaats de cilinder rechtop en verwijder de oliedop.
• De hendel monteren: Steek het bovenste deel van de hendel in het middelste deel en zorg ervoor dat de veer vastklikt. Steek het onderste deel van de hendel in het middelste deel en zorg ervoor dat de veer vastklikt. De hendel is klaar voor gebruik.
• Steek het onderste deel van de handel in de zitting.
• Pomp 6 tot 8 keren om alle lucht uit het systeem te halen.
• Plaats de oliedop terug.

Opmerking:

De overbelastingsklep is ingesteld op de maximale toegelaten belasting. U mag deze klep nooit zelf instellen.

Een last optillen

• Draai de ontluchtingsklep naar rechts en schroef goed dicht.
• Zet het voertuig in eerste versnelling (of P voor een automatische versnellingsbak) en blokkeer elk wiel dat contact heeft met de grond.
• Plaats de krik zo onder het voertuig dat het zadel volledig met het hefpunt in contact komt (raadpleeg de handleiding van het voertuig). Gebruik de krik niet indien het zadel en het hefpunt niet compatibel zijn.

ABJxT

Opmerking:

o Zorg ervoor dat de last centraal op het zadel staat om beschadiging te vermijden.

- Plaats de hendel in de zitting en draai vast. Pomp tot het zadel bijna tegen het hefpunt zit. Controleer of het zadel nog steeds centraal op het hefpunt komt te staan.

Opmerking:

- U kunt het zadel ongeveer 6 cm verhogen door het tegen de wijzers van de klok in te draaien.

- Pomp verder tot het voertuig op de gewenste hoogte staat. Zet het voertuig onmiddellijk op gepaste stutten (niet meegeleverd). Werk nooit onder of direct naast een voertuig dat enkel met deze krik wordt ondersteund!

- Eens de stutten onder het voertuig, laat het voertuig voorzichtig zakken (zie instructies hieronder) tot het voertuig volledig op de stutten rust.

Het voertuig laten zakken

- Verwijder de hendel uit de zitting en gebruik het open uiteinde van het onderste deel van de hendel om aan de ontluchtingsklep te draaien. Draai de klep naar links.

Opmerking:

- Hef het voertuig dat op stutten rust eerst op zodat u de stutten kunt verwijderen.

- Draai de ontluchtingsklep volledig naar rechts alvorens de krik op te bergen.

6. Reiniging en onderhoud

- Onderhoud en reparaties moeten uitgevoerd worden volgens de instructies van de fabrikant. Onderhoud en reparaties mogen enkel uitgevoerd worden door een vakman.

- Laat het zadel volledig zakken alvorens de assteunen op te bergen. Zo vermijdt u corrosie. Berg de krik in een verticale positie op om olielekken te vermijden.

- Maak de krik schoon alvorens hem op te bergen en zorg ervoor dat hij voldoende gesmeerd is. Verwijder overtollig vet en vuil.

- Om het oliepeil te controleren, laat het zadel volledig zakken en open de oliedop. De olie moet direct onder de vulopening staan. Voeg olie toe indien het peil te laag staat.

Aanbevolen olie: SAE 10.

- Ververs de olie een keer per jaar. Om de olie te vervangen, open de oliedop en verwijder de ontluchtingsklep volledig. Zorg ervoor dat er geen vuil binnenin het hydraulisch systeem valt. Giet de volledige inhoud in een bak en vul met verse olie via de vulopening.

Opmerking:

- Het gebruik van niet-conforme olie of een andere vloeistof kan het hydraulisch systeem beschadigen!

- Ga voorzichtig met olie om en volg de nodige veiligheidsmaatregelen.

o Giet de olie weg volgens de plaatselijke milieuwetgeving.

ABJxT

• Sluit de vulopening met de oliedop.
• Sluit de ontluchtingsklep volledig.
• Hef het zadel volledig op en open de ontluchtingsklep zodat het zadel zakt. Duw het zadel naar beneden. Sluit de ontluchtingsklep en herhaal om de olie goed in het hydraulisch systeem te verdelen.

7. Probleemoplossing

De krik kan de last niet tillen/kan de maximale hoogte niet bereiken De krik kan de last niet houden

• De last is zwaarder dan de toegelaten belasting van de krik. Gebruik een geschikte krik.
• De ontluchtingsklep is geopend. Sluit de klep. Verwijder alle vuil zodat u de ontluchtingsklep volledig kunt sluiten. Verwijder de ontluchtingsklep en reinig deze.
• Controleer het oliepeil en vervang of voeg olie toe.
• Ontlucht het hydraulisch systeem.
• Als de bovenstaande stappen niet werken, dan is er iets mis met het hydraulisch systeem. Contacteer uw verdeler.

De krik kan niet helemaal zakken

• Hef de last op de defecte krik met een tweede krik.
• Breng nooit een brute kracht op het zadel aan (bv. met een hamer).
• Controleer het oliepeil. Een overtollige hoeveelheid olie kan het hydraulisch systeem blokkeren.
• De ontluchtingsklep is geblokkeerd door vuil. Verwijder alle vuil en vervang de olie.
• Ontlucht het hydraulisch systeem.
• Zorg ervoor dat de krik voldoende gesmeerd is.

De krik kan de last niet volledig tillen

• Vervuilde olie. Vervang de olie.
- Sluit de ontluchtingsklep. Verwijder eventueel alle vuil zodat u de ontluchtingsklep volledig kunt sluiten. Verwijder de ontluchtingsklep en reinig deze.
- Ontlucht het hydraulisch systeem.

Het zadel heft zich automatisch op

- Ontlucht het hydraulisch systeem.

8. Technische specificaties

ABJ2T

nominale belasting ....2000 kg

hoogte

minimum 158 mm

hijshoogte 90 mm

verlengschroef 60 mm

maximum.... 308 mm

gewicht 2.59 kg

ABJ5T

nominale belasting 5000 kg

hoogte

minimum 197 mm

hijshoogte 125 mm

verlengschroef 60 mm

maximum.... 382 mm

gewicht 3.6 kg

ABJ10T

nominale belasting 10000 kg

hoogte

minimum 205 mm

hijshoogte 125 mm

verlengschroef 60 mm

maximum.... 390 mm

gewicht 5.8 kg

Gebruik dit toestel enkel met originele accessoires. Velleman nv is niet aansprakelijk voor schade of kwetsuren bij (verkeerd) gebruik van dit toestel.

Voor meer informatie over dit product en de laatste versie van deze handleiding, zie www.velleman.eu. De informatie in deze handleiding kan te allen tijde worden gewijzigd zonder voorafgaande kennisgeving.

© AUTEURSRECHT

Velleman nv heeft het auteursrecht voor deze handleiding. Alle wereldwijde rechten voorbehouden. Het is niet toegestaan om deze handleiding of gedeelten ervan over te nemen, te kopiëren, te vertalen, te bewerken en op te slaan op een elektronisch medium zonder voorafgaande schriftelijke toestemming van de rechthebbende.

MODE D'EMPLOI

1. Introduction

Het volgende product:

Perel

(Merk)

HYDRAULISCHE POTKRIK

Voeding: -

(Apparatuur, omschrijving)

voldoet aan de essentiële eisen van: Machinerichtlijn 2006/42/EC (MD)).

De Conformiteitsbeoordeling van het product betreffende de Richtlijn 2006/42/EG (MD) van de Raad is gebaseerd op (relevante onderdelen van) de volgende normen:

EN 1494:2000 +A1

CE

De exclusieve verantwoordelijkheid voor de uitgifte van deze conformiteitsverklaring wordt gedragen door de fabrikant / importeur:

VELLEMAN nv

Legen Heirweg 33

9890 Gavere

België

Bevoegde ondertekenaar voor de firma:

Plaats en datum van uitgifte:

Gavere, 29/09/2020

velleman®

Velleman® service- en kwaliteitsgarantie

Velleman® heeft sinds zijn oprichting in 1972 een ruime ervaring opgebouwd in de elektronicawereld en verdeelt op dit moment producten in meer dan 85 landen. Al onze producten beantwoorden aan strikte kwaliteitseisen en aan de wettelijke bepalingen geldig in de EU. Om de kwaliteit te waarborgen, ondergaan onze producten op regelmatige tijdstippen een extra kwaliteitscontrole, zowel door onze eigen kwaliteitsafdeling als door externe gespecialiseerde organisaties. Mocht er ondanks deze voorzorgen toch een probleem optreden, dan kunt u steeds een beroep doen op onze waarborg (zie waarborgvoorwaarden).

Algemene waarborgvoorwaarden consumentengoederen (voor Europese Unie):

- Op alle consumentengoederen geldt een garantieperiode van 24 maanden op productie- en materiaalfouten en dit vanaf de oorspronkelijke aankoopdatum.

- Indien de klacht gegrond is en een gratis reparatie of vervanging van een artikel onmogelijk is of indien de kosten hiervoor buiten verhouding zijn, kan Velleman® beslissen het desbetreffende artikel te vervangen door een gelijkwaardig artikel of de aankoopsom van het artikel gedeeltelijk of volledig terug te betalen. In dat geval krijgt u een vervangend product of terugbetaling ter waarde van 100% van de aankoopsom bij ontdekking van een gebrek tot één jaar na aankoop en

levering, of een vervangend product tegen 50% van de kostprijs of terugbetaling van 50 % bij ontdekking na één jaar tot 2 jaar.

• Valt niet onder waarborg:

- alle rechtstreekse of onrechtstreekse schade na de levering veroorzaakt aan het toestel (bv. door oxidatie, schokken, val, stof, vuil, vocht...), en door het toestel, alsook zijn inhoud (bv. verlies van data), vergoeding voor eventuele winstderving.

- verbruiksgoederen, onderdelen of hulpstukken die onderhevig zijn aan veroudering door normaal gebruik zoals bv. batterijen (zowel oplaadbare als niet-oplaadbare, ingebouwd of vervangbaar), lampen, rubberen onderdelen, aandrijfriemen... (onbeperkte lijst).

- defecten ten gevolge van brand, waterschade, bliksem, ongevallen, natuurrampen, enz.

- defecten veroorzaakt door opzet, nalatigheid of door een onoordeelkundige behandeling, slecht onderhoud of abnormaal gebruik of gebruik van het toestel strijdig met de voorschriften van de fabrikant.

- schade ten gevolge van een commercieel, professioneel of collectief gebruik van het apparaat (bij professioneel gebruik wordt de garantieperiode herleid tot 6 maand).

- schade veroorzaakt door onvoldoende bescherming bij transport van het apparaat.

- alle schade door wijzigingen, reparaties of modificaties uitgevoerd door derden zonder toestemming van Velleman®.

- Toestellen dienen ter reparatie aangeboden te worden bij uw Velleman®-verdeler. Het toestel dient vergezeld te zijn van het oorspronkelijke aankoopbewijs. Zorg voor een degelijke verpakking (bij voorkeur de originele verpakking) en voeg een duidelijke foutomschrijving bij.

- Tip: alvorens het toestel voor reparatie aan te bieden, kijk nog eens na of er geen voor de hand liggende reden is waarom het toestel niet naar behoren werkt (zie handleiding). Op deze wijze kunt u kosten en tijd besparen. Denk eraan dat er ook voor niet-defecte toestellen een kost voor controle aangerekend kan worden.

- Bij reparaties buiten de waarborgperiode zullen transportkosten aangerekend worden.

- Elke commerciële garantie laat deze rechten onverminderd.

Bovenstaande opsomming kan eventueel aangepast worden naargelang de aard van het product (zie handleiding van het betreffende product).
