ABJ2T - Lewarek Perel - Bezpłatna instrukcja obsługi

Typ produktu	Podnośnik hydrauliczny
Marka	Perel
Model	ABJ2T
Udźwig nominalny	2 tony (2000 kg)
Wysokość minimalna	158 mm
Wysokość podnoszenia	90 mm
Śruba przedłużająca	60 mm
Wysokość maksymalna	308 mm
Waga	2.59 kg
Zasilanie	Ręczna (dźwignia)
Mechanizm	Hydrauliczny
Materiał	Stal
Konserwacja	Sprawdzać poziom oleju, wymieniać raz w roku, używać olej SAE 10
Bezpieczeństwo	Wbudowany zawór przeciążeniowy, nie przeciążać, używać na stabilnej powierzchni
Części zamienne i naprawialność	Części zamienne dostępne u sprzedawcy, naprawy przez wykwalifikowany personel
Informacje ogólne	Gwarancja 2 lata, produkcja Velleman

Często zadawane pytania - ABJ2T Perel

Jak odpowietrzyć układ hydrauliczny?

Aby odpowietrzyć, przekręć zawór zwalniający o jeden obrót w lewo, całkowicie opuść siodełko, a następnie szybko poruszaj dźwignią 6-8 razy. Następnie zamknij zawór nakrętką zbiornika oleju.

Jaki olej stosować do podnośnika ABJ2T?

Używaj oleju hydraulicznego typu SAE 10. Nie używaj oleju niezgodnego z zaleceniami, ponieważ może uszkodzić układ wewnętrzny.

Co zrobić, jeśli podnośnik nie podnosi ładunku?

Sprawdź, czy zawór zwalniający jest zamknięty. Upewnij się, że poziom oleju jest wystarczający i że w układzie nie ma powietrza. Jeśli problem nadal występuje, może to być usterka hydrauliczna; skontaktuj się ze sprzedawcą.

Jak wymienić olej w podnośniku?

Odkręć nakrętkę zbiornika, wyjmij zawór zwalniający, spuść zużyty olej, a następnie napełnij olejem SAE 10 przez otwór wlewowy. Zamknij nakrętkę i odpowietrz w razie potrzeby.

Jaka jest maksymalna nośność podnośnika?

Udźwig nominalny podnośnika Perel ABJ2T wynosi 2 tony (2000 kg). Nigdy nie przekraczaj tego obciążenia.

Gdzie mogę znaleźć części zamienne?

Części zamienne są dostępne u twojego sprzedawcy. Używaj tylko oryginalnych części, aby zapewnić bezpieczeństwo.

Jak konserwować podnośnik?

Utrzymuj podnośnik w czystości i smaruj go. Regularnie sprawdzaj poziom oleju. Wymieniaj olej raz w roku i przechowuj podnośnik w pozycji pionowej, aby uniknąć wycieków.

Co zrobić w przypadku wycieku oleju?

Wyciek oleju zwykle wskazuje na uszkodzoną uszczelkę. Skonsultuj się z profesjonalistą w celu wymiany uszczelek. Nie używaj podnośnika, dopóki wyciek nie zostanie naprawiony.

Podnośnik opada pod ciężarem, co robić?

Może to być spowodowane otwartym zaworem zwalniającym lub zanieczyszczeniem uniemożliwiającym jego zamknięcie. Zamknij zawór i wyczyść go, jeśli to konieczne. Sprawdź również poziom oleju i czy nie ma powietrza.

Jak prawidłowo używać podnośnika do podnoszenia pojazdu?

Umieść podnośnik na stabilnej powierzchni, zablokuj koła, zamknij zawór zwalniający, a następnie poruszaj dźwignią. Po podniesieniu, podeprzyj pojazd podpórkami przed rozpoczęciem pracy. Nigdy nie pracuj pod pojazdem podpartym wyłącznie podnośnikiem.

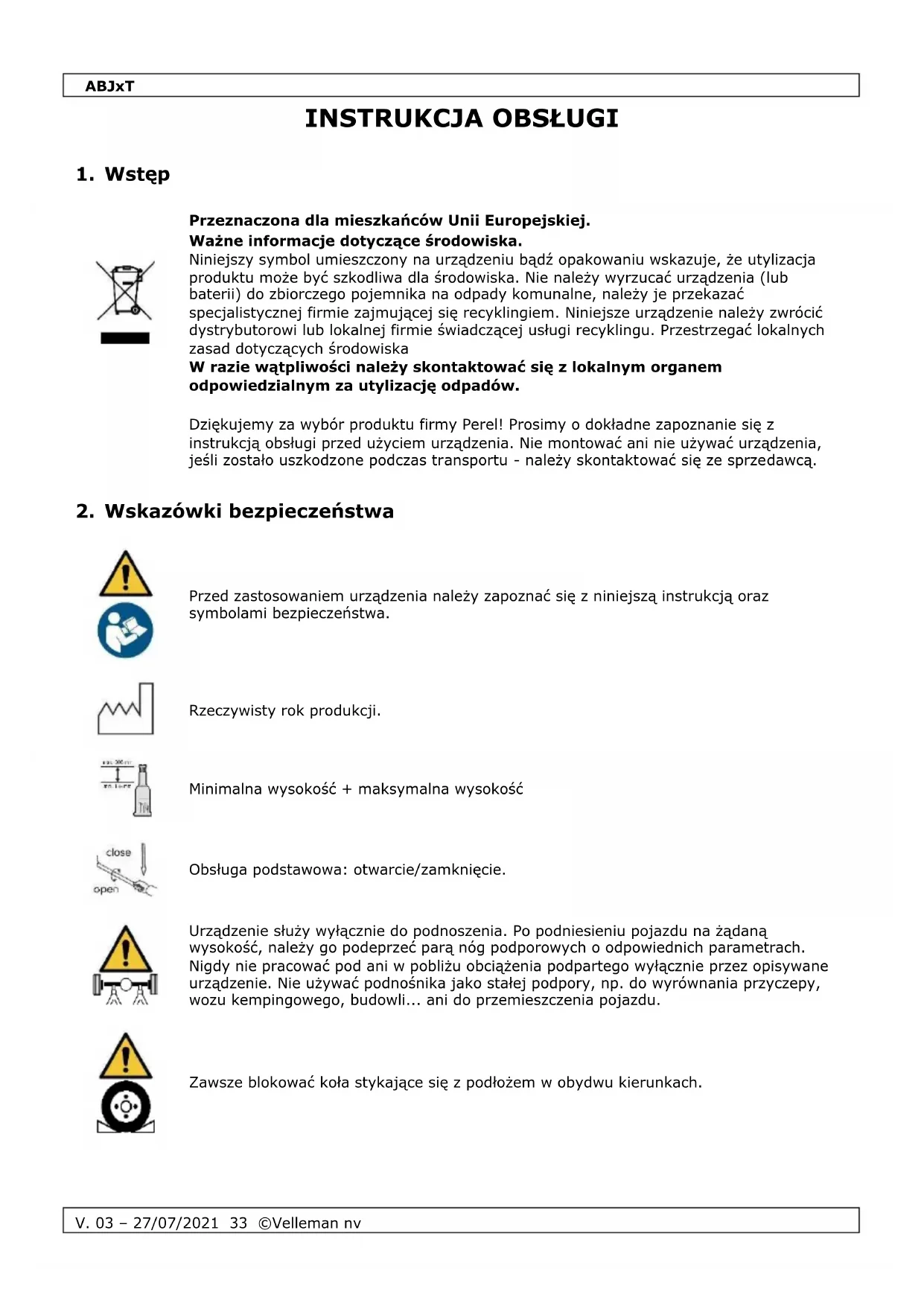

INSTRUKCJA OBSŁUGI ABJ2T Perel

Przeznaczona dla mieszkańców Unii Europejskiej.

Ważne informacje dotyczące środowiska.

Niniejszy symbol umieszczony na urządzeniu bądź opakowaniu wskazuje, że utylizacja produktu może być szkodliwa dla środowiska. Nie należy wyrzucać urządzenia (lub baterii) do zbiorczego pojemnika na odpady komunalne, należy je przekazać specjalistycznej firmie zajmującej się recyklingiem. Niniejsze urządzenie należy zwrócić dystrybutorowi lub lokalnej firmie świadczącej usługi recyklingu. Przestrzegać lokalnych zasad dotyczących środowiska

W razie wątpliwości należy skontaktować się z lokalnym organem odpowiedzialnym za utylizację odpadów.

Dziękujemy za wybór produktu firmy Perel! Prosimy o dokładne zapoznanie się z instrukcją obsługi przed użyciem urządzenia. Nie montować ani nie używać urządzenia, jeśli zostało uszkodzone podczas transportu - należy skontaktować się ze sprzedawcą.

2. Wskazówki bezpieczeństwa

Przed zastosowaniem urządzenia należy zapoznać się z niniejszą instrukcją oraz symbolami bezpieczeństwa.

Rzeczywisty rok produkcji.

Minimalna wysokość + maksymalna wysokość

Obsługa podstawowa: otwarcie/zamknięcie.

Urządzenie służy wyłącznie do podnoszenia. Po podniesieniu pojazdu na żądaną wysokość, należy go podeprzeć parą nóg podporowych o odpowiednich parametrach. Nigdy nie pracować pod ani w pobliżu obciążenia podpartego wyłącznie przez opisywane urządzenie. Nie używać podnośnika jako stałej podpory, np. do wyrównania przyczepy, wozu kempingowego, budowli... ani do przemieszczenia pojazdu.

Zawsze blokować koła stykające się z podłożem w obydwu kierunkach.

ABJxT

UWAGA - Praca pod uniesionym obciążeniem jest niedozwolona, dopóki nie zapewni się odpowiednich środków zabezpieczających.

- Z niniejszego urządzenia mogą korzystać dzieci powyżej 8 roku życia i osoby o ograniczonych zdolnościach fizycznych, zmysłowych bądź umysłowych, jak również osoby nieposiadające doświadczenia lub znajomości urządzenia, jeśli znajdują się one pod nadzorem innych osób lub jeśli zostały pouczone na temat bezpiecznego sposobu użycia urządzenia oraz zdają sobie sprawę ze związanych z nim zagrożeń. Dzieci nie mogą używać urządzenia do zabawy. Prace związane z czyszczeniem i konserwacją nie mogą być wykonywane przez dzieci pozostawione bez nadzoru.

- Używać podnośnika wyłącznie na płaskiej i stabilnej powierzchni, która jest w stanie utrzymać wagę podnośnika i jego obciążenia. Nigdy nie przekraczać podanego limitu obciążenia.

- Każdorazowo przed użyciem należy skontrolować urządzenie pod kątem uszkodzeń. Nie używać urządzenia, jeżeli jest uszkodzone w widoczny sposób (złamane, wygięte, pęknięte). W celu uzyskania części serwisowych lub zamiennych należy skontaktować się z autoryzowanym sprzedawcą. Stosować jedynie oryginalne części zamienne. Jeżeli podnośnik był narażony na uderzenia, należy zaprzestać jego użytkowania i skontaktować się z lokalnym dystrybutorem w celu dokonania kontroli.

- Podnośnika należy używać wyłącznie do pojazdów, w których punkty przyłożenia na nadwoziu i/lub podwoziu są kompatybilne z podnośnikiem. Lokalizacja i typ punktów przyłożenia podnośnika opisano w instrukcji obsługi pojazdu. Brak kompatybilności może być przyczyną uszkodzenia konstrukcji pojazdu i/lub podnośnika.

- Nie próbować przemieszczać, wspinać się ani wchodzić do środka pojazdu, jeżeli jest wsparty na podnośniku.

- Przed opuszczeniem należy upewnić się, że obszar pod pojazdem jest wolny od przeszkód.

- Wprowadzanie zmian w urządzeniu jest zabronione ze względów bezpieczeństwa. Uszkodzenia spowodowane zmianami wprowadzonymi przez użytkownika nie podlegają gwarancji.

- Żywotność podnośnika wynosi 2 lata od pierwszego użycia.

- Nigdy nie używać podnośnika do podnoszenia osób.

- Jeżeli generowana siła przekracza 400 N, dodatkowa osoba musi obsługiwać podnośnik.

- Konieczne jest, aby operator widział podnośnik i ładunek przez cały czas użytkowania.

3. Informacje ogólne

- Proszę zapoznać się z informacjami w części Usługi i gwarancja jakości Velleman® na końcu niniejszej instrukcji.

- Wprowadzanie zmian w urządzeniu jest zabronione ze względów bezpieczeństwa. Uszkodzenia spowodowane zmianami wprowadzonymi przez użytkownika nie podlegają gwarancji.

- Stosować urządzenie wyłącznie zgodnie z przeznaczeniem. Używanie urządzenia w niedozwolony sposób spowoduje unieważnienie gwarancji.

- Gwarancja nie obejmuje uszkodzeń spowodowanych nieprzestrzeganiem niniejszej instrukcji, a sprzedawca nie ponosi odpowiedzialności za wynikłe uszkodzenia lub problemy.

- Firma Velleman ani jej dystrybutorzy nie ponoszą odpowiedzialności za jakiekolwiek szkody (nadzwyczajne, przypadkowe lub pośrednie) dowolnej natury (finansowe, fizyczne...), wynikające z posiadania, użytkowania lub awarii niniejszego produktu.

- Zachować niniejszą instrukcję na przyszłość.

4. Przegład

Patrz ilustracje na stronie 2 niniejszej instrukcji.

A	siodełko
B	korpus pompy
C	gniazdo rączki
D	zawór zwalniający
E*	rączka do przenoszenia

F	zawór przeciążeniowy
G	korek wlewu oleju
H	uchwyt górny
I	uchwyt środkowy
J	uchwyt dolny

* nie w każdym modelu

5. Montaż

UWAGA

Należy zawsze postępować zgodnie z instrukcjami bezpieczeństwa.

Przed użyciem

- Może się zdarzyć, że podczas dostawy w układzie hydraulicznym urządzenia nagromadzi się powietrze, co spowoduje jego nieprawidłowe działanie. Obrócić zawór zwalniający w lewo i wepchnąć siodełko całkowicie do dołu.

Uwaga:

Do obrócenia zaworu zwalniającego można użyć otwartego końca dolnego uchwytu.

• Umieścić korpus pompy w pozycji pionowej i zdjąć korek wlewu oleju.
• Zamontować rączkę: włożyć uchwyt górny do uchwytu środkowego i upewnić się, że sprężyna zatrzasnęła się we właściwym miejscu. Włożyć uchwyt dolny do uchwytu środkowego i ponownie upewnić się, że sprężyna zatrzasnęła się we właściwym miejscu. Rączka jest już gotowa.
• Umieścić koniec uchwytu dolnego rączki w gnieździe.
• Wykonać 6-8 szybkich, pełnych naciśnięć, aby usunąć powietrze z układu.
• Zamknąć korkiem wlewu oleju.

Uwaga:

○ Zawór przeciążeniowy jest skalibrowany na maksymalne obciążenie. Nigdy nie regulować zaworu przeciążeniowego.

Podnoszenie pojazdu

• Obracać zawór zwalniający w prawo do momentu szczelnego zamknięcia.
• Pozostawić pojazd na biegu (lub uruchomić tryb Park (P) w przypadku automatycznej skrzyni biegów) i zablokować w obu kierunkach koła, które będą stykać się z podłożem.
• Zlokalizować punkty przyłożenia podnośnika na pojeździe (patrz instrukcja obsługi pojazdu) i upewnić się, że są one kompatybilne z siodełkiem podnośnika. Nie używać podnośnika, jeżeli siodelko jest niekompatybilne z punktami przyłożenia, gdyż może to doprowadzić do uszkodzenia konstrukcji pojazdu i/lub podnośnika.

ABJxT

Uwaga:

○ Zawsze należy wyśrodkować obciążenie na siodełku, w przeciwnym wypadku podnośnik może ulec uszkodzeniu.

- Umieścić rączkę w gnieździe, a następnie pompować do momentu, aż podnośnik niemal zetknie się z punktem przyłożenia. Upewnić się, że siodełko jest wyśrodkowane i zapewniony jest dobry kontakt z punktem przyłożenia.

Uwaga:

o Można podnieść siodełko o ok. 6 cm, obracając je w lewo.

• Pompować dalej rączką do momentu, aż pojazd zostanie podniesiony na żądaną wysokość. Natychmiast podeprzeć pojazd parą nóg podporowych (brak w zestawie). Nie pracować pod pojazdem, który jest podparty samym podnośnikiem podłogowym!
• Po umieszczeniu podpór delikatnie opuścić podnośnik (patrz instrukcja poniżej), tak aby pojazd spoczął na podporach.

Opuszczanie pojazdu

- Wyjąć rączkę z gniazda i otwartym końcem uchwytu dolnego powoli obrócić zawór zwalniający w lewo.

Uwaga:

o Jeśli pojazd znajduje się na nogach podporowych, należy najpierw podnieść pojazd, tak aby podpory można było łatwo usunąć.

- Do przechowywania należy zamknąć zawór zwalniający, obracając go do końca w prawo.

6. Utrzymanie i konserwacja

• Jeżeli podnośnik nie będzie używany lub ma zostać schowany, należy całkowicie opuścić siodelko - pozwoli to zapobiec korozji. Podnośnik należy przechowywać w pozycji pionowej, aby nie dopuścić do wycieku oleju.
• Naprawy i konserwację podnośnika należy przeprowadzać zgodnie z zaleceniami producenta. Konserwację i naprawy może przeprowadzać jedynie odpowiednio wykwalifikowany personel.
• Podnośnik należy utrzymywać w czystości, a wszystkie jego elementy muszą być dobrze nasmarowane. Należy usunąć nadmiar smaru i zanieczyszczeń na zewnątrz podnośnika.
• Aby sprawdzić poziom oleju, opuścić całkowicie siodełko i otworzyć korek wlewu oleju. Poziom oleju musi znajdować się tuż poniżej otworu wlewu. Uzupełnić olej, jeśli poziom jest zbyt niski. Zalecany olej: SAE 10.
• Olej należy wymieniać raz do roku. Aby wymienić olej, otworzyć korek wlewu oleju i całkowicie usunąć zawór zwalniający, obracając go do końca w lewo. Należy uważać, aby nie zanieczyścić wnętrza układu hydraulicznego! Usunąć cały olej i włać nowy przez wlew.

ABJxT

Uwaga:

o Użycie nieodpowiedniego oleju lub innego płynu może doprowadzić do poważnego uszkodzenia wewnętrznych podzespołów podnośnika!
- Podczas pracy z olejem należy stosować odpowiednie środki bezpieczeństwa.
o Zużyty olej należy usuwać zgodnie z lokalnymi przepisami.

• Zamknąć otwór wlewu zbiornik korkiem wlewu oleju.
• Ponownie zamontować i całkowicie zamknąć zawór zwalniający.
• Podciągnąć siodełko całkowicie do góry, a następnie otworzyć zawór zwalniający, aby je opuścić. Docisnąć siodełko, aby opuszczalo się szybciej. Zamknąć zawór zwalniający i powtórzyć tę procedurę jeszcze kilka razy w celu zapewnienia odpowiedniego przepływu oleju.

7. Wykrywanie i usuwanie usterek

Podnośnik nie chce się podnieść/unieść obciążenia/unieść obciążenia do maksymalnej wysokości

Podnośnik opada pod obciążeniem

• Obciążenie wazy więcej niż maksymalna wskazana wartość obciążenia podnośnika. Użyć odpowiedniego podnośnika.
• Zawór zwalniający jest otwarty. Zamknąć go, obracając w prawo. Sprawdzić, czy zanieczyszczenia nie przeszkadzają w pełnym zamknięciu zaworu. Zdjąć zawór zwalniający i wyczyścić.
• Sprawdzić poziom oleju i w razie konieczności uzupełnić/wymienić.
• Usunąć powietrze z układu hydraulicznego.
• Jeżeli powyższe czynności nie rozwiązą problemu, coś jest nie w porządku z samym układem hydraulicznym. Należy skontaktować się z lokalnym dystrybutorem.

Podnośnik nie chce się opuszczać

• Jeżeli podnośnik jest obciążony i nie chce się opuścić, usunąć obciążenie, ostrożnie podnosząc je drugim podnośnikiem.
• Opuszczając siodełko nie należy używać nadmiernej siły (np. młotka).
• Sprawdzić poziom oleju - zbyt duża ilość oleju może zablokować układ hydrauliczny.
• Zawór zwalniający może być zablokowany przez zanieczyszczenia. Zdjąć go, wyczyścić i wymienić olej.
• Usunąć powietrze z układu hydraulicznego.
• Upewnić się, że układ jest wystarczająco nasmarowany.

Słabe podnoszenie

• Może to być spowodowane przez zanieczyszczony olej - wymienić olej.
• Zamknąć szczelnie zawór zwalniający, obracając go w prawo. Sprawdzić, czy zanieczyszczenia nie przeszkadzają w pełnym zamknięciu zaworu. Zdjąć zawór zwalniający i wyczyścić.
• Usunąć powietrze z układu hydraulicznego.

Nieobciążone siodełko powoli unosi się do góry

- Usunąć powietrze z układu hydraulicznego.

ABJxT

8. Specyfikacja techniczna

ABJ2T

obciążenie znamionowe....2000 kg

wysokość

minimalna 158 mm

podnoszenia 90 mm

śruba przedłużająca....60 mm

maksymalna 308 mm

waga 2.59 kg

ABJ5T

obciążenie znamionowe....5000 kg

wysokość

minimalna 197 mm

podnoszenia 125 mm

śruba przedłużająca....60 mm

maksymalna 382 mm

waga 3.6 kg

ABJ10T

obciążenie znamionowe....10000 kg

wysokość

minimalna 205 mm

podnoszenia 125 mm

śruba przedłużająca.... 60 mm

maksymalna 390 mm

waga 5.8 kg

Należy używać wyłącznie oryginalnych akcesoriów. Firma Velleman nv nie ponosi odpowiedzialności za uszkodzenia lub urazy wynikające z (niewłaściwego) korzystania z niniejszego urządzenia. Aby uzyskać więcej informacji dotyczących produktu oraz najnowszą wersję niniejszej instrukcji, należy odwiedzić naszą stronę internetową www.velleman.eu. Informacje zawarte w niniejszej instrukcji obsługi mogą ulec zmianie bez wcześniejjszego powiadomienia.

© INFORMACJA O PRAWACH AUTORSKICH

Właścicielem praw autorskich do niniejszej instrukcji jest firma Velleman nv.

Wszelkie prawa są zastrzeżone na całym świecie. Żadna część niniejszej instrukcji nie może być kopiowana, powielana, tłumaczona ani przenoszona na jakikolwiek nośnik elektroniczny (lub w inny sposób) bez wcześniejjszej pisemnej zgody właściciela praw autorskich.
