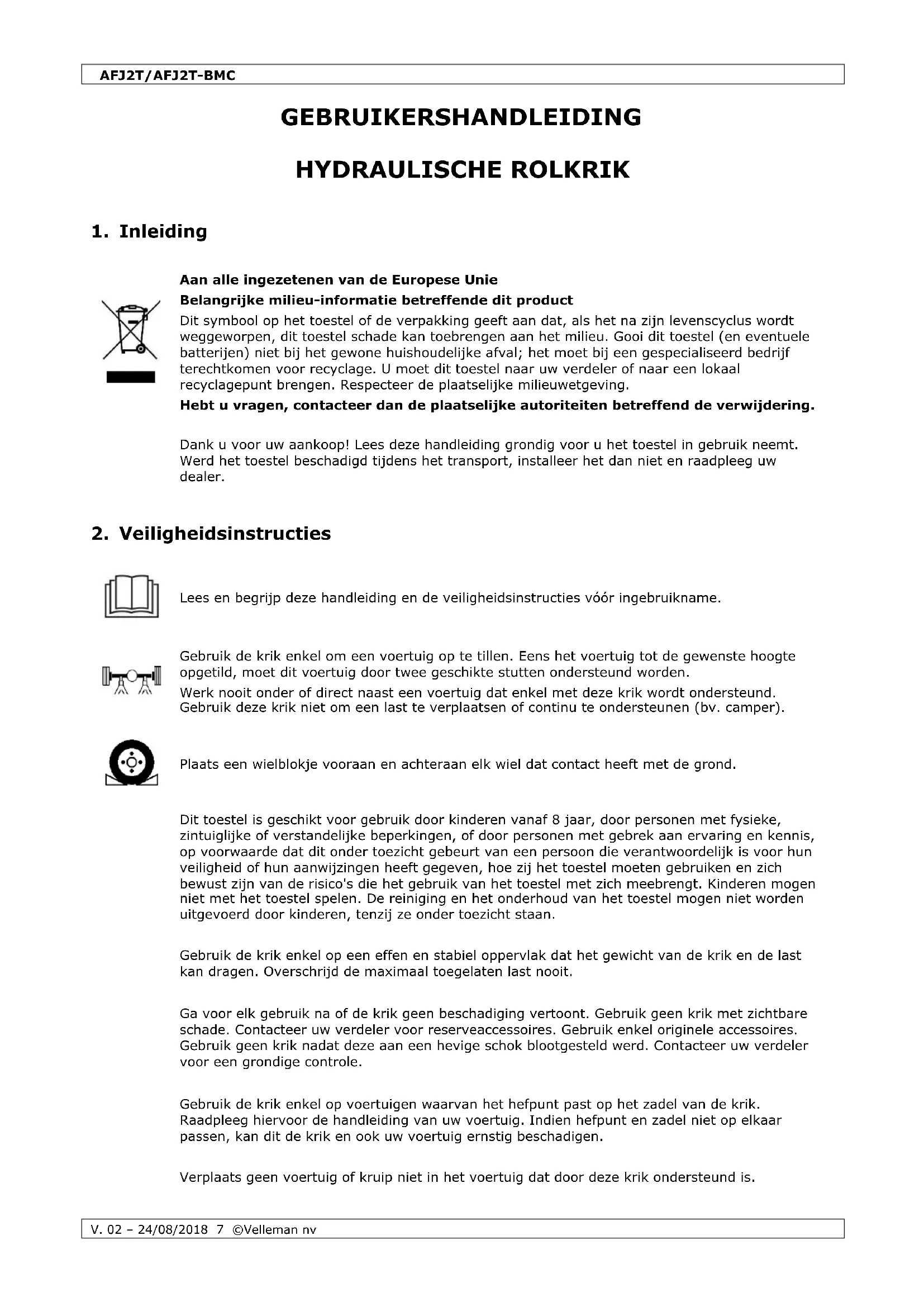

GEBRUIKSAANWIJZING AFJ2TBMC Perel

Aan alle ingezetenen van de Europese Unie

Belangrijke milieu-informatie betreffende dit product

Dit symbolism op het toestel of de verpakking geeft aan dat, als het na+zijn levenscylus worden weggeworpen, dit toestel schade kan toebrengen aan het milieu. Gooi dit toestel (en eventuele batterijen) Niet bij het gewone huishoudelijkke afval; het要去 bij een gespecialiseerd bedrijfterechtkomen voor recyclage. U moet dit toestel maar uw verdeler ofaar een lokaal recyclagepunt brengen. Respecteer deplaatselijkke milieuwetgeving.

Hebt u vragen, contacteer dan deplaatselijke autoriteiten betreffend de verwijdering.

Dank u voor uw aankoop! Lees deze handleiding grondig voor u het toestel in gebruik neemt.
Werd het toestel beschadigdijdens het transport, installeer het dan Niet en raadpleeg uw dealer.

2. Veiligheidsinstructies

Lees en begrijp deze handleiding en de veiligheidsinstrumenties vór ingebruikname.

Gebruik de krik enkel om een voertuig op te tillen. Eens het voertuig tot de gewenste hoogte opgetild, moet dit voertuig door twee geschikte stuten ondersteund worden.

Werk nooit onder of direct naast een voertuig dat enkel met deze krik worden ondersteund. Gebruik deze krik Niet om een last te verplaatsen of continu te ondersteunen (bv. camper).

Plaats een wielblokje vooraan en achteraan elk viel dat contact heeft met de grond.

Dit toestel is geschikt voor gebruik door kinderen vanaf 8aar, door personen met fysieke, zintuiglijke of verstandelijk beperkingen, of door personen met gebrek aan ervaring en kennis, op voorwaarde dat dit onder toezicht gebeurt van een persoon die verantwoordelijk is voor hun veiligheid of hun aanwijzingen hebts geveven, hoe zich het toestel要去en gebruiken en zich bewust zich van de risico's die het gebruik van het toestel met zich meebrengt. Kinderen mogen Niet met het toestel spelen. De reiniging en het onderhoud van het toestel mogen nicht worden uitgevoerd door kinderen, tenzij ze onder toezicht staan.

Gebruik de krik enkel op een effen en stabel oppervlak dat het gewicht van de krik en de last kan dragen. Overschrijd de maximaal toegelaten last nooit.

Ga voor elk gebruik na of de krik geen beschadiging vertoont. Gebruik geen krik met zichtbare schade. Contacteer uw verdeler voor reserveaccessoires. Gebruik enkel originele accessoires. Gebruik geen krik nadat deze aan een hevige schok blootgesteld werden. Contacteer uw verdeler voor een grondige controle.

Gebruik de krik enkel op voertuigen waarvan het hefpunt past op het zadel van de krik. Raadpleeg hiervoorde handleiding van uw voertuig. Indien hefpunt en zadel Niet op elkaar passen, kan dit de krik en ook uw voertuig ernstig beschaden.

Verplaats geen voertuig of krup nicht in het voertuig dat door deze krik ondersteund is.

Maak het oppervlak onderaan het voertuig vrij alvorens het voertuig te lately zakken.

Om veiligheidsredenen mag de gebruiker geen wijzigingen aanbrengen aan het toestel. Schade door wijzigingen die de gebruiker heeft aangebracht aan het toestel vallen nicht onder de garantie.

3. Algemene richtlijnen

Raadpleeg de Velleman® service- en kwaliteitsgarantie achteraan deze handleiding.

Leer eerst de functies van het toestel kennen voor u het gaat gebruiken.

Gebruik het toestel enkel waarvoor het gemaakt is. De garantie vervalt automatisch bij ongeoorloofd gebruik.

De garantie geldt nicht voor schade door het negeren van bepaalde richtlijnen in deze handleiding en uw dealer za de verantwoordelijkheid afwijzen voor defecten of problemen die hierrechtstreeks verband mee honden.

Bewaar deze handleiding voor verdere raadpleging.

4. Omschrijving

Raadpleeg de afbeeldingen op pagina 2 van deze handleiding.

A	zadel
B	handvat
C	plaat
D	zitting
E	ontluchtingsklep

F	achterste wiertje
G	voorste wiertje
H	hendel
I	overbelastingsklep (nooit bijregelen!)
J	oliedop

5. Gebruik

Leef de veiligheidsinstructies Zoals beschreiben in 2 zorgvuldig na.

Voor het eerste gebruik

1. Ontlucht voor het eerste gebruik het hydraulisch system om alle lucht uit de krik te halen. Draai de ontluchtingsklep [E] een draai maar links en druk het zadel [A] volledig maar beneden.

Gebruik het open uiteinde van het hendel [H] om aan de klep te draaien.

1. Verwijder deplaat [C] en draai de oliedop [J] los.
2. Plaats het hendel [H] in zijn zitting [D] en draai vast.
3. Pomp meerdere keren om alle lucht UIT het systeme te halen.
4. Draai de oliedop [J] opniew vast en bevestig de plaat [C].

De overbelastingsklep [I] is ingesteld op 2 ton. U mag denen klep nooit zich instellen.

Een last optillen

1. Draai de ontluchtingsklep [E]aar rechts en schroef goed dicht.
2. Zet het voertuig in eerste versnelling (of P voor een automatische versnellingsbak) en blokkeer elk wieł dat contact heeft met de grond.
3. Plaats de krik zo onder het voertuig dat het zadel [A] volledig met het hefpunt in contact komt (raadpleeg de handleiding van het voertuig). Gebruik de krik Niet indien het zadel [A] en het hefpunt nicht compatibel zijn.

Zorg ervoor dat de last centraal op het zadel [A] staat om beschadiging te vermijden.

1. Plaats het hendel [H] inijken zitting [D] en draai vast. Pomp tot het zadel [A] bijna gegen het hefpunt zit. Controller of het zadel [A] nog steeds centraal op het hefpunt komt te staan.
2. Pomp verder tot het voertuig op de gewenste hoogte staat. Zet het voertuig onmiddelijk op gpaste stutten (niet meegeleverd). Werk nooit onder of direct naast een voertuig dat enkel met deze krik worden ondersteund!
3. Eens de stutten onder het voertuig, waar het voertuig voorzichtig zakken (zie instructies hieronder) tot het voertuig volledig op de stutten rust.

De last laten zakken

1. Verwijder het hendel [H] uit+zitting [D] en gebruik het open uiteinde om aan de ontluchtingsklep [E] te draaien. Draai de klep maar links.

Hef een voertuig dat op stutten rust enigszins op zodat u de stutten kunt verwijderen.

1. Draai de ontluchtingsklep volledig maar rechts alvorens de krik op te bergen.

6. Reiniging en onderhoud

Laat het zadel [A] volledig zakken alvorens de krik op te bergen. Zo vermijdt u corrosie. Berg de krik in een horizontale positie op om olielekken te vermijden.

Maak de krik schoon alvorens hem op te bergen en zorg ervoor dat hij voldoende gesmeerd is. Verwijder overtollig vet en vuil.

De krik bevat ongeveer 210 ml olie (SAE5W). Controle van het oliepeil: Laat het zadel [A] volledig zakken en open de oliedop [J] onder de planta [C]. Voeg olie toe tot het niveau 12mm onder de vulopening staat.

Ververs de olie een keer per Jaar. Om de olie te verrangen, open de oliedop [J] en verwijder de ontluchtingsklep [E] volledig. Zorg ervoor dat er geen vuil binnenin het hydraulisch systeme valt. Giet de volledige inhoud in een bak en vul met verse olie via de vulopening.

Het gebruik van Niet-conforme olie of een andere vloeistof kan het hydraulisch systeme beschadigen!

Ga voorzichtig met olie om en volg de nodige veiligheidsmaatregelen.

Giet de oude olie weg volgens deplaatselijke milieuuwetgeving.

Sluit de ontluchtingsklep [E] volledig.

Hef het zadel [A] volledig op en open de ontluchtingsklep [E] zodate het zadel zakt. Duw het zadel maar beneden en sluit de ontluchtingsklep [E]. Herhaal om de olie goed in het hydraulisch systeme te verdelen.

7. Probleemoplossing

De krik kan de last Niet tillen/kan de maximale hoogte Niet bereiken De krik kan de last Niet houden

• De last is zwaarder dan 2 ton. Gebruik een zwaardere krik.
• De ontluchtingsklep is geopend. Sluit de klep. Verwijder alle vuil zodat u de ontluchtingsklep volledig kunt sluiten.
• Controller het oliepeil en verrang of voeg olie toe.
• Ontlucht het hydraulisch systeme.
• Contacteer uw verdeler indien de oplossingen hierboven Niet helpen.

De krik kan nicht—helemaal zakken

• Hef de last op de defecte krik met een tweede krik.
• Breng nooit een brute kracht op het zadel aan (bv. met een hamer).
• Controller de staat van de veer die de hefarm vasthoudt. Vervang indien beschadigd of bevestig opnieuw aan de krik.
• Controller het oliepeil. Een overtollige hoeveelheid olie kan het hydraulisch system blokkeren.
• De ontluchtingsklep is geblokkeerd door vuil. Verwijder alle vuil en verrang de olie.
• Ontlucht het hydraulisch system.
• Zorg ervoor dat de krik voldoende gesmeerd is.

De krik kan de last Niet volledig tillen

• Vervuilde olie. Vervang de olie.
• Sluit de ontluchtingsklep. Verwijder eventueel alle vuil zodat u de ontluchtingsklep volledig kunt sluiten.
• Ontlucht het hydraulisch system.

Het zadel heft zich automatisch op

• Ontlucht het hydraulisch system.

8. Technische specificaties

hefvermogen 2000 kg

min.hoogte 135mm

max.hoogte 335mm

hefhoogte 200 mm

afmetingen. 448 x 210 x 135 mm

gewicht 9 kg

Gebruik dit toestel enkel met originele accessoires. Velleman nv is nicht aansprakelijk voor schade of kwetsuren bij (verkeerd) gebruik van dit toestel. Voor meer informatatie over dit product en de LASTe versie van deze handledding, zie www.perel.eu. De informatatie in deze handleiding kan te allen tijde worden gewijzigd+zonder voorafgaande kennisgeving.

AUTEURSRECHT

Velleman nv heeft het autoursrecht voor deze handleiding.

Alle weltwijde rechten voorbehonden. Het is Niet togeteaaan om deze handleiding of gedeelten ervan over te nemen, te kopieren, te vertalen, te bewerken en op te slaan op een elektronisch medium zonder voorafgaande schriftelijke toestemming van de rechthebbende.

MODE D'EMPLOI

CRIC DE PLANCHER HYDRAULIQUE

1. Introduction

Velleman® service- en kwaliteitsgarantie

Velleman® heeft sinds+zijn oprichting in 1972 een ruime ervaring opgebouwd in de elektronicawereld en verdweit op dit moment producten in meer dan 85 landen. Aloninge producten beantwoorden aan strikte kwaliteitseisen en aan de wettelijkbepalingen geldig in de EU. Om de kwaliteit te waarborgen, ondergaan once producten op regelmatige tijdstippen een extra kwaliteitscontrole, zowel door once eigen kwaliteitsaftedeling als door externe gespecialiseerde organisations. Mochert ondanks deze voorzorgen toen een probleem optreden, dan kurz u steeds een beroep doen op once waarborg (zie waarborgvoorwaarden).

Algemene waarborgvoorwaarden consumentengoederen (voor Europese Unie):

• Op alle consumentengoederen geldt een garantieperiode van 24 maanden op productie- en materiaialfouten en dit vanaf de oorspronkelijke aankoopdatum.

• Indien de klacht gegond is en een gratis reparatie of verwang. van een articel onmogelijk is of indien de kosten hiervoor buiten verhouding zich, kan Velleman® beslissen het desbetreffende articel te verwangen door een gelijkwaardig articel of de aankoopsom van het artikel gedeelrijk of volledig terug te betalen. In that geval krijgt u een verwangend product of terugbetaling ter waarde van 100% van de aankoopsom bij ontdekking van een gebrek tot eenaar na aankoop en levering, of een verwangend product gegen 50% van de kosprijs of terugbetaling van 50% bij ontdekking na eenaar tot 2aar.

Valt nicht onder waarborg:

• alle rechtstreekse of onrechtstreekse schade na de leveringverooraakt aan het toestel (bv. door oxidatie, schokken, val, stof, vuil,vocht...),en door het toestel,alsook zichin inhoud (bv. verlies van data), vergoeding voor eventuele winstdervying.

• verbruiksgoederen, onderdelen of hulpstukken die onderhevig zijn aan veroudering door normala gebruik zoals bv. batterijen (zowel oplaadbare als Niet-oplaadbare, ingeboudw of cervangbaar), lampen, rubberen onderdelen, aandrijfriemen... (onbeperkte lijst).

• defecten ten gevolge van brand, waterschade, bliksem, ongevallen, natuarrampen, enz.

• defecten veroorzaakt door opzet, nalatigheid of door een onoordeelkundige behandeling, slecht onderhoud of abnormal

gebruik of gebruik van het toestel strijdig met de voorschriften van de fabrikant.

• schade ten gevolge van een commercieel, professioneel of collectief gebruik van het apparaat (bij professioneel gebruik worden de garantieniode herleid tot 6 maand).
• schadeverooraakt door onvoldoenche bescherming bij transport van het apparataa.
• alle schade door wijzigingen, reparaties of modifications uitgevoerd de door derden zonder toestemming van Velleman®.
• Toestellen dienen ter reparatie aangeboden te worden bij uw Vellemman®-verdeler. Het toestel dient vergezeld te zichn van het oorspronkelijke aankoopbewijs. Zorg voor degelijkke verpakking (bij voorneur de originele verpakking) en voegt een duidelijke foutomschrijving bij.
• Tip: alvorens het toestel voor reparatie aan te bieden, kijk nog een's na of er geen voor de hand liggende reden is waarom het toestel Niet maar behoren werkct (zie handlelding). Op deze wijze kutn u kosten en tjid besparen. Denk eraan dat er ook voor nicht-defecte toestellen een kost voor contrôle aangerekend kan worden.
• Bij reparations buiten de waarborgperiode zullen transportkosten aangerekend worden.
• Elke commerciele garantie LAST deze rechten onverminderd.

Bovenstaande opssomming kan eventueel aangepast worden naargelang de aard van het product (zie handleiding van het betreffende product).
