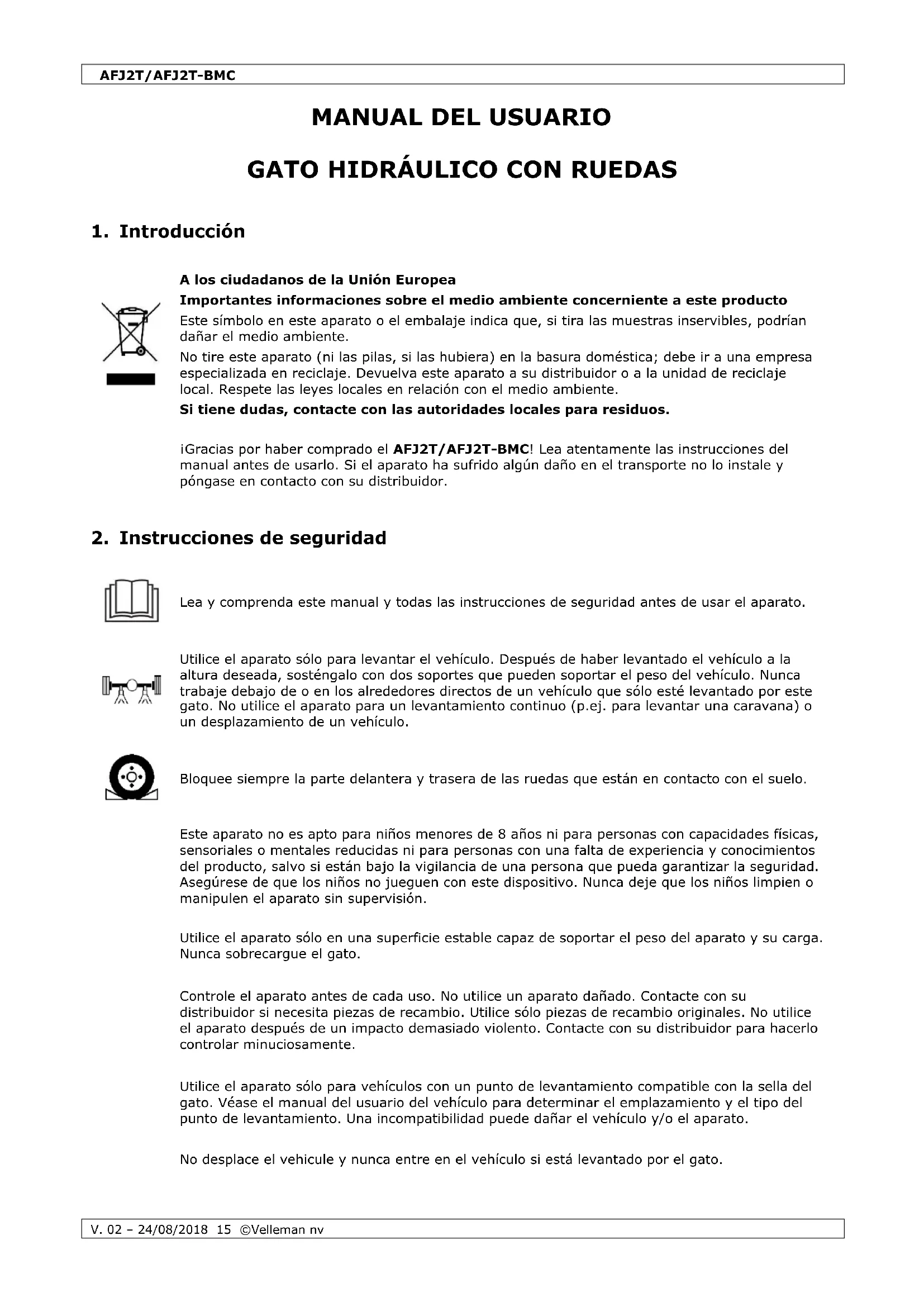

MANUAL DE USUARIO AFJ2TBMC Perel

A los ciudadanos de la Unión Europea

Importantas informaciones sobre el medio ambiente concerniente a este producto

Este simbolo en este aparato o el embalaje indica que, si tira las muestras inservibles, podriandar el medio ambiente.

No tire este aparato (ni las pilas, si las hubiera) en la basura domestica; deben ir a unaEmpresa especializada en reciclaje. Devuelva este aparato a su distribuidor o a la unidad de reciclaje local. Respete las leyes locales en relacion con el medio ambiente.

Si tiene dudas, contacte con las autoridades locales para residuos.

iGracias por haber comprado el AFJ2T/AFJ2T-BMC! Lea atentamente las instrucciones del manual antes de uso. Si el aparato ha sufrido algo en el transporte no lo instale ypongase en contacto con su distribuidor.

2. Instrucciones de seguridad

Lea y comprende este manual y todas las instrucciones de seguridad antes de usar el aparato.

Utilice el aparato solo para levantar el vehiculo. Después de haber levantan el vehiculo a la alta眼看, sostengalo con dos soportes que pueda soportar el peso del vehiculo. Nunca travaje bajo de o en los alrededores directos de un vehiculo que solo está levantan por este gato. No utilise el aparato para un levantamento continuo (p.ej. para levantar una caravana) o un desplazamento de un vehiculo.

Bloquee siempre la parte delantera y trasera de las ruedas que estan en contacto con el suelo.

Este aparato no es apto para niños menos de 8 años ni para personas con capacities fisicas, sensoriales o mentalares reducidas ni para personas con una falta de experiencia y conocimientos del producto, salvo si está bajo la vigilancia de una persona que pueda garantizar la seguridad. Asegúrese de que los niños no juguen con este dispositivo. Nunca deje que los niños limpien o manipulen el aparato sin supervisión.

Utilice el aparato solo en una superficie estable capaz de soportar el peso del aparato y su carga. Nunca sobrecargue el gato.

Controle el aparato antes de cada uso. No utilise un aparato dañado. Contace con su distribuidor si necesita piezas de recambio. Utilice solo piezas de recambio originales. No utilise el aparato cuando de un impactoblemado violento. Contace con su distribuidor para hacerlo controlar minuciosamente.

Utilice el aparato solo para vehículos con un punto de levantimiento compatible con la sella del gato. Véase el manual del usuario del vehístico para determinar el emplazimiento y el tipo del punto de levantimiento. Una incompatibiliidad pueda darñar el vehístico y/o el aparato.

No desplace el vehicule y nunca entre en el vehiculo si está levantado por el gato.

Asegürese de que la superficie debajo del vehiculo esté libre antes de bajo el vehiculo.

Por razones de seguridad, las modifications no autorizadas del aparato estan prohibidas. Los daños causados por Modifications no autorizadas, no estan cubiertos por la garantia.

3. Normas generales

Véase la Garantía de servicios y calidad Velleman® al final de este manual del usuario.

Familiarícese con el funciona del aparato antes de utiliser.

Utilice solo el aparato para las aplicaciones descritas en este manual. Su uso incorrecto anula la garantía completeness.

Los danios causados por descuido de las instrucciones de seguridad de este manual invalidarany su garantia y su distribuidor no sera responsable de ningn daño u other problems resultantes.

Guarde elmanual del usuario para cuando necesse consultarlo.

4. Descripción

Véase las figuras en la págin2 de este manual del usuario.

A	sella
B	mango de transporte
C	tapa
D	entradada de la palanca
E	válula de escape

F	rueda trasera
G	rueda frontal
H	palanca
I	válvula de sobrecarga ( ino la modifique!)
J	capuchón del depuesto de aceite

5. Uso

Siga las instrucciones del capitulo 2

Antes del uso

1. Es posible que, durante el transporte del aparato, que se haya introducido aire en el interior del sistemas hidráulico causando el mal funcionaimiento del gato. Gire la valvula de escape [E] hacía la izquierda y apriete Completely la sella [A].

Utilice el extremo abierto de la palanca [H] para girar la valvula.

1. Saque la tapa [C] y desatornille el capuchon del deposito de aceite [J].
2. Introduzca la palanca [H] en la entrada de la palanca [D] y gire la palanca en la entrada para fjjarla.
3. Accione la palance de manière rápida de 6 a 8 vezes para hacer evacuar el aire del deposito.
4. Vuelva a cerrar el deposito con el capuchon [J] y vuelva aponer la tapa [C].

La valvula de sobrecarga [I] peut soportar 2 toneladas. Nunca ajuste esta valvula [I].

Levantar un vehiculo

1. Gire la valvula de escape [E] hacía la derecha hasta que está Completely cerrada.
2. Pace a primera velocidad (o en P para unvehicleo con cambio automatico) y bloquee la parte trasera y delantera de las ruedas que estan en contacto con el suejo.
3. Ponga el gato por debajo del vehiculo deforma a que la sella [A] este en contacto solido con el punto de levantimiento (vease elmanual del usuario del vehiculo en cuestion).No utilise el gato si la sella [A] y el punto de contacto no son compatibles.

Asegürese de que la sella [A] esté bien centrada para no daßñar el gato.

1. Introduzca la palanca [H] en la entrada [D] yccionela hasta que la sella [A] se acerque del punto de levantimiento. Vuelva a controlar el buena posicionamento del gato.
2. Siga acontecimiento la palanca [H] hasta que el vehiculo está a la alta requerida. Instale inmediamente los soportes (no incl.) de capacité adecuada. iNunca póngase por debajo del vehiculo si solo está soportado por el gato!
3. Después de haber instalado los soportes, bajo ligeramente el gato (vease las instrucciones abajo) hasta que el vehiculo estrobe en los soportes.

Bajar el vehiculo

1. Saque la palanca [H] fuera de la entrada [D] y gire la valvula de escape [E] hacía la izquierda con el extremo abierto de la palanca.

Levante ligeramente el vehiculo si todasía estriba en los soportes.

1. Vuelva a cerrar la valvula de escape al girarla Completelytica hacia la derecha antes de almacenar el gato.

6. Limpieza y mantenimiento

Baje Completely la sella [A] antes de almacenar el gato paraatar综合素质 de corrosion. Guarde el gato en una posicion horizontal paraatar fugas de aceite.

Asegürese de que mantenga limpio y suficientemente lubricado el gato. Quite-grasa y sueidad excessivas.

El deposto incluye aproximadamente 210 ml de aceite (SAE5W). Controle el nivel al bajo la sella [A] Completely y al desatornillar el capuchon [J] bajo de le tapa [C]. Añada una(PC)pequeñacantidaddeaceite encuantoel nivel estea 12mm debajo de la abertura.

Cambie el aceite una vez al año: Desatornille el capuchón [J] y saque la valvula de escape [E]. Asegúrese de que no contamine el interior del sistema hidráulico. Vacie el deposito completo y llénelo por el hueco [J].

iEl uso de aceite noADECUCO puee dañar el systema interno del gato!

Maneje el aceite al respecting las instrucciones de seguridad.

Respete las leyes locales en relacion con el medio ambiente al tirar al aceite.

Vuelva a cerrar la valvula de escape [E] completeness.

Levante completeness la sella [A] y abra la valvula de escape [E] para que la sella se baje.
Apriete la sella para que se baje de manière más rápida. Vuelva a cerrar la valvula de escape [E] y repita este procedimiento para repartir el aceite en el sistema hidráulica.

7. Soluciones de problemas

No es posible levantar la energia/ levantar la energia a una ultura max.

El gato no pueda sostener el peso de la energia.

• El peso de la energia sobrepasa la energia del aparato. Utilice un gato adecuado.
• La valvula de escape está abierta. Vuelva a cerrar la valvula. Asegúrese de que ninguna impureza impida cerrar la valvula de manière correcta. Si es el caso, saque la valvula y limpiela.
• Controle el nivel del aceite yañda unaITTLE cantiago si fuera necasario.
• Saque el aire del sistemas hidráulico.
• Contacte con su distribuidor si el gato no funciona, a pesar de las soluciones propuestos.

No es possible bajo el gato

• Levante la energia sobre el gato defectuoso con un segundo gato.
• Nunca aplique una fuerza excessiva (p.ej. con un martillo) sobre la sella.
• Controle el estado del resorte que mantiene el brazo de levantimiento. Reemplace un resorte defectuoso o vuelva a fijarlo al gato.
• Controle el nivel de aceite. UnaULDexcesiva de aceite en el deposito peut bloquear el systemahidráulico.
• La valvula de escape está bloqueado por impurezas. Limpie la valvula y reemplace el aceite.
• Saque el aire del sistemas hidráulico.
• Asegürese de que el gato está suficientemente engrasado.

Fuerza de levantimiento insufiente

• Aceite impura. Reemplace el aceite del deposito.
• Vuelva a cerrar la valvula de escape. Asegürese de que ninguna impureza impida el cierre completo de la valvula. Si es el caso, saque la valvula y limpiela.
• Saque el aire del sistemas hidráulica.

La sella descarga se levanta automatamente

• Saque el aire del sistemas hidráulica.

8. Especillasiones

capacidad de elevacion 2000 kg

altura min. 135 mm

altura max. 335 mm

altura de elevacion 200 mm

dimensiones 448 x 210 x 135 mm

9 kg

Utilice este aparato solo con los accesorios originales. Velleman NV no sera responsable de daños ni lesiones causados por un uso (indebido) de este aparato. Para más información sobre este producto y la version másrecente de este manual del usuario, visite nuestra páginawww.perel.eu. Se pueda modifier las specifications y el contenido de este manual sin previo avis.
