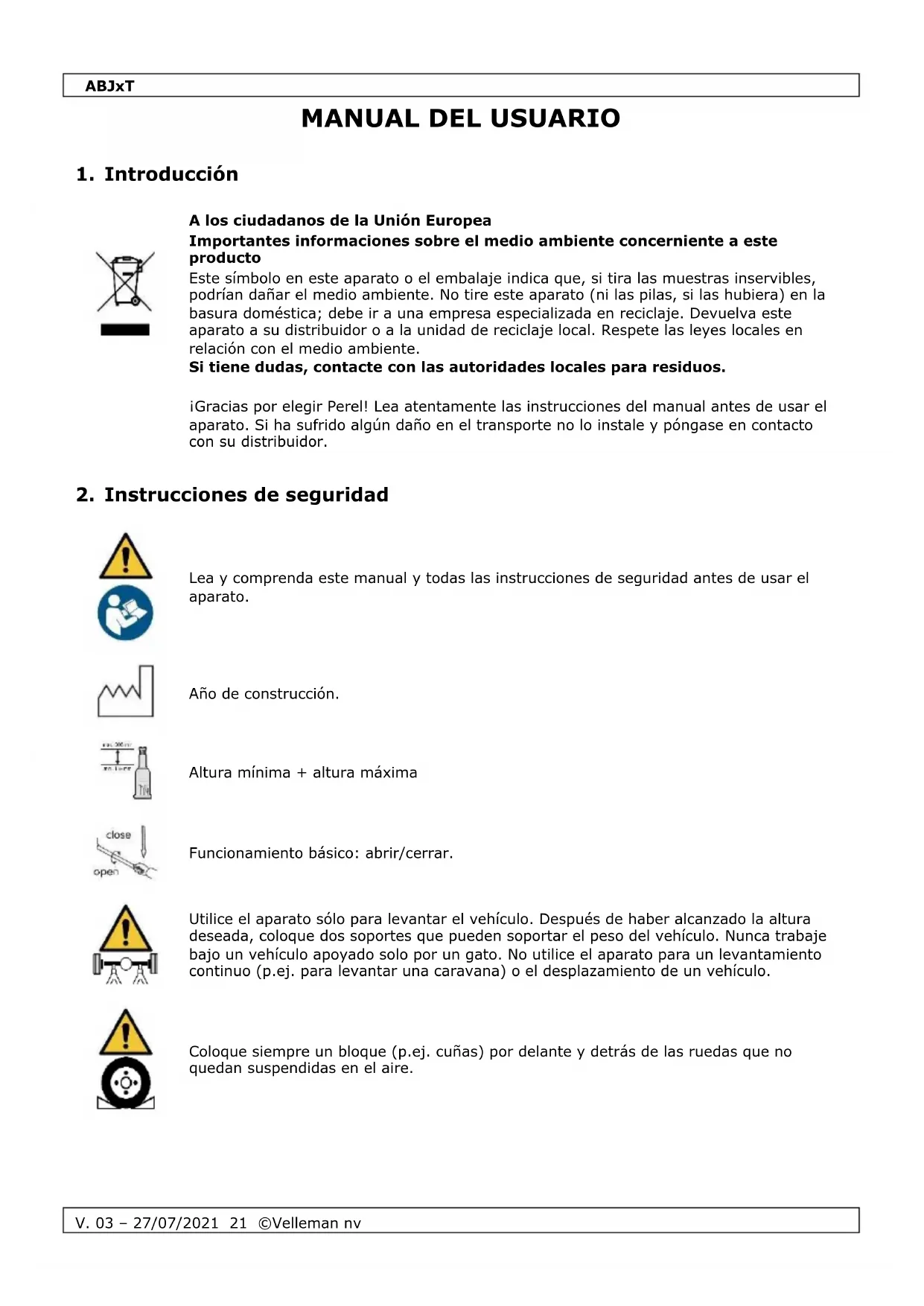

MANUAL DE USUARIO ABJ5T Perel

A los ciudadanos de la Unión Europea Importantes informaciones sobre el medio ambiente concerniente a este producto Este símbolo en este aparato o el embalaje indica que, si tira las muestras inservibles, podrían dañar el medio ambiente. No tire este aparato (ni las pilas, si las hubiera) en la basura doméstica; debe ir a una empresa especializada en reciclaje. Devuelva este aparato a su distribuidor o a la unidad de reciclaje local. Respete las leyes locales en relación con el medio ambiente. Si tiene dudas, contacte con las autoridades locales para residuos.

¡Gracias por elegir Perel! Lea atentamente las instrucciones del manual antes de usar el aparato. Si ha sufrido algún daño en el transporte no lo instale y póngase en contacto con su distribuidor.

2. Instrucciones de seguridad

Lea y comprenda este manual y todas las instrucciones de seguridad antes de usar el aparato.

Año de construcción.

Altura mínima + altura máxima

Funcionamiento básico: abrir/cerrar.

Utilice el aparato sólo para levantar el vehículo. Después de haber alcanzado la altura deseada, coloque dos soportes que pueden soportar el peso del vehículo. Nunca trabaje bajo un vehículo apoyado solo por un gato. No utilice el aparato para un levantamiento continuo (p.ej. para levantar una caravana) o el desplazamiento de un vehículo.

Coloque siempre un bloque (p.ej. cuñas) por delante y detrás de las ruedas que no quedan suspendidas en el aire.ABJxT

ADVERTENCIA - Nunca trabaje bajo un vehículo apoyado solo por un gato.

• Este aparato no es apto para niños menores de 8 años ni para personas con capacidades físicas, sensoriales o mentales reducidas ni para personas con una falta de experiencia y conocimientos del producto, salvo si están bajo la vigilancia de una persona que pueda garantizar la seguridad. Asegúrese de que los niños no jueguen con este dispositivo. Nunca deje que los niños limpien o manipulen el aparato sin supervisión.

• Utilice el gato sólo en una superficie nivelada, estable y capaz de soportar el peso del gato y el vehículo. Nunca sobrepase la capacidad de carga máxima indicada.

• Compruebe el aparato antes de cada uso. No utilice un aparato dañado. Contacte con su distribuidor si necesita piezas de recambio. Utilice sólo piezas de recambio originales. No utilice el aparato después de un impacto demasiado violento. Contacte con su distribuidor para hacerlo controlar minuciosamente.

• Utilice el aparato solo para vehículos con un punto de levantamiento compatible con la sella del gato. Para localizar los puntos de anclaje correctos para fijar con seguridad el gato, consulte el manual del usuario del vehículo. Una incompatibilidad puede dañar el vehículo y/o el gato.

• No desplace o mueva el vehículo ni entre en el vehículo mientras está colocado sobre el gato hidráulico.

• Asegúrese de que la superficie debajo del vehículo esté libre antes de bajar el vehículo.

• Por razones de seguridad, las modificaciones no autorizadas del aparato están prohibidas. Los daños causados por modificaciones no autorizadas, no están cubiertos por la garantía.

• La vida útil del aparato es de 2 años después del primer uso.

• No utilice nunca el aparato para levantar una persona.

• Si la fuerza generada sobrepasa la capacidad máxima (400 N), pídale a otra persona que le ayude.

• Durante el uso, asegúrese de que el usuario siempre pueda ver el aparato y la carga.

• Véase la Garantía de servicio y calidad Velleman

al final de este manual del usuario.

• Por razones de seguridad, las modificaciones no autorizadas del aparato están prohibidas. Los daños causados por modificaciones no autorizadas, no están cubiertos por la garantía.

• Utilice sólo el aparato para las aplicaciones descritas en este manual. Su uso incorrecto anula la garantía completamente.

• Los daños causados por descuido de las instrucciones de seguridad de este manual invalidarán su garantía y su distribuidor no será responsable de ningún daño u otros problemas resultantes.

• Ni Velleman nv ni sus distribuidores serán responsables de los daños extraordinarios, ocasionales o indirectos, sea cual sea la índole (financiera, física, etc.), causados por la posesión, el uso o el fallo de este producto.

• Guarde este manual del usuario para cuando necesite consultarlo.ABJxT

Véase las figuras en la página 2 de este manual del usuario.

válvula de sobrecarga

tapa del depósito de aceite

hueco para la palanca

parte inferior de la palanca

Siga siempre la instrucciones de seguridad.

Antes de la puesta en marcha

• Durante el transporte, es posible que burbujas de aire entren en el aparato. Gire la válvula de descarga hacia la izquierda y apriete la sella completamente hacia abajo.

o Utilice el extremo abierto de la parte inferior de la palanca para girar la válvula.

• Coloque el aparato de manera vertical y quite la tapa del depósito de aceite.

• Montar la palanca: introduzca la parte superior de la palanca en la parte central de la palanca y asegúrese de que el resorte encaje bien. Introduzca la parte inferior de la palanca en la parte central de la palanca y vuelva a asegurarse de que el resorte encaje bien. Ahora, la palanca está lista para su uso.

• Introduzca la parte inferior de la palanca en el hueco de la palanca.

• Bombee de 6 a 8 veces para hacer evacuar el aire del sistema

• Cierre la tapa del depósito de aceite.

o La válvula de sobrecarga está regulada para una carga máxima. No ajuste nunca la válvula de sobrecarga.

Levantar un vehículo

• Gire la válvula de descarga hacia la derecha hasta que esté completamente cerrada.

• Seleccione la primera marcha (o P si es automático) y coloque siempre bloques (p.ej. calzos) por delante y detrás de las ruedas que no quedan suspendidas en el aire.

• Identifique el punto de elevación (consulte el manual del usuario del vehículo) y asegúrese de centrar el sillín justo debajo del punto de elevación. No utilice el gato si la sella y el punto de contacto no son compatibles.ABJxT

o Asegúrese de que la sella esté bien centrada para no dañar el gato.

• Introduzca la palanca en la cavidad y bombee hasta que el gato descanse contra el punto de elevación del vehículo. Vuelva a comprobar el buen posicionamiento del gato.

o Es posible subir la sella unos 6 cm al girarla en sentido contrario a las agujas del reloj.

• Siga bombeando hasta que tenga la altura deseada. Coloque inmediatamente unas borriquetas (no incl.). ¡Nunca trabaje bajo un vehículo apoyado solo por un gato!

• Después de haber instalado las borriquetas, baje el vehículo sobre los soportes (véase las instrucciones abajo).

• Coloque el extremo abierto de la parte inferior de la palanca en la válvula de descarga y gire en sentido contrario a las agujas del reloj.

o Levante el vehículo un poco si todavía estriba en los caballetes.

• Antes de almacenar el aparato, cierre la válvula de descarga girándola completamente hacia la derecha.

6. Cuidado y mantenimiento

• Siga las instrucciones del fabricante para reparar y mantener el aparato. El mantenimiento y la reparación deben ser llevado a cabo por personal cualificado.

• Antes de almacenar el gato, baje completamente la sella para evitar la corrosión. Coloque siempre el gato en una posición vertical para evitar fugas de aceite.

• Asegúrese de que esté limpio y suficientemente lubricado. Elimine restos de grasa y suciedad.

• Para comprobar el nivel de aceite, baje la sella completamente y abra la tapa del depósito de aceite. Asegúrese de que el nivel esté justo debajo del orificio de llenado. Si fuera necesario, introduzca un poco de aceite.

Aceite recomendado: SAE 10.

• Cambie el aceite una vez al año. Para cambiar el aceite, abra la tapa del depósito de aceite y gire la válvula de descarga en sentido contrario a las agujas del reloj para quitarla. Asegúrese de que no contamine el interior del sistema hidráulico. Vacíe y llene el depósito por el hueco.

o El uso de aceite no adecuado puede dañar el sistema interno del gato.

o Respete siempre las instrucciones de seguridad.

o Respete las leyes locales en relación con el medio ambiente al tirar el aceite usado.ABJxT

• Vuelva a cerrar con la tapa del depósito de aceite.

• Vuelva a cerrar la válvula de descarga.

• Levante completamente la sella y abra la válvula de descarga para bajar la sella. Apriete la sella para que se baje de forma más rápida. Vuelva a cerrar la válvula de descarga y repita este procedimiento varias veces para asegurarse que el aceite se reparta en el sistema hidráulica.

No es posible levantar la carga/levantar la carga a la altura máxima.

El gato no soporta el peso de la carga.

• El peso de la carga sobrepasa el peso máximo permitido. Utilice un gato adecuado.

• La válvula de descarga está abierta. Gírela en el sentido de las agujas del reloj para cerrarla. Asegúrese de que no hay restos de suciedad. Quite la válvula y límpiela para eliminar los restos de suciedad.

• Compruebe el nivel de aceite y añada/cambie el aceite si fuera necesario.

• Quite el aire del sistema hidráulico.

• En caso de que el gato sigue sin funcionar, contacte con su distribuidor local.

No es posible bajar el gato.

• Si no es posible hacer bajar la carga, utilice un segundo gato.

• Nunca aplique fuerza excesiva (p.ej. un martillo) para hacer bajar la sella.

• Compruebe el nivel de aceite. Demasiado aceite bloqueará el sistema hidráulico.

• Restos de suciedad pueden bloquear la válvula de aceite. Quite la válvula, límpiela y cambie el aceite.

• Quite el aire del sistema hidráulico.

• Asegúrese de haber engrasado el sistema suficientemente.

Fuerza insuficiente para levantar una carga

• Puede que el aceite no esté limpie. Cambie el limpie.

• Gire en el sentido de las agujas del reloj para cerrar firmemente la válvula. Asegúrese de que no hay restos de suciedad. Quite la válvula y límpiela para eliminar los restos de suciedad.

• Quite el aire del sistema hidráulico.

La sella se levanta automáticamente sin carga.

• Quite el aire del sistema hidráulico.
