| Tipo de produto | Macaco hidráulico de chão |
| Marca | Perel |
| Modelo | ABJ5T |
| Capacidade nominal | 5000 kg (5 toneladas) |
| Altura mínima | 197 mm |
| Altura de elevação | 125 mm |
| Parafuso de extensão | 60 mm |
| Altura máxima | 382 mm |
| Peso | 3,6 kg |
| Alimentação | Manual (alavanca) |
| Sistema hidráulico | Óleo SAE 10 |
| Funções principais | Levantar veículos ou cargas pesadas |
| Segurança | Válvula de sobrecarga, válvula de alívio |
| Manutenção | Verificar nível de óleo, drenar anualmente |
| Peças sobressalentes | Disponíveis no revendedor (originais) |
| Reparabilidade | Por pessoal qualificado conforme instruções do fabricante |
| Garantia | 24 meses (consumidor geral), condições Velleman |
| Normas | EN 1494:2000 +A1, diretiva 2006/42/CE |
| Uso previsto | Operações de levantamento apenas, suporte com cavaletes obrigatório |
Perguntas frequentes - ABJ5T Perel
Perguntas dos utilizadores sobre ABJ5T Perel
0 pergunta sobre este aparelho. Responda às que conhece ou faça a sua.
Faça uma nova pergunta sobre este aparelho
Baixe as instruções para o seu Macaco em formato PDF gratuitamente! Encontre o seu manual ABJ5T - Perel e retome o controlo do seu dispositivo eletrónico. Nesta página estão publicados todos os documentos necessários para a utilização do seu dispositivo. ABJ5T da marca Perel.

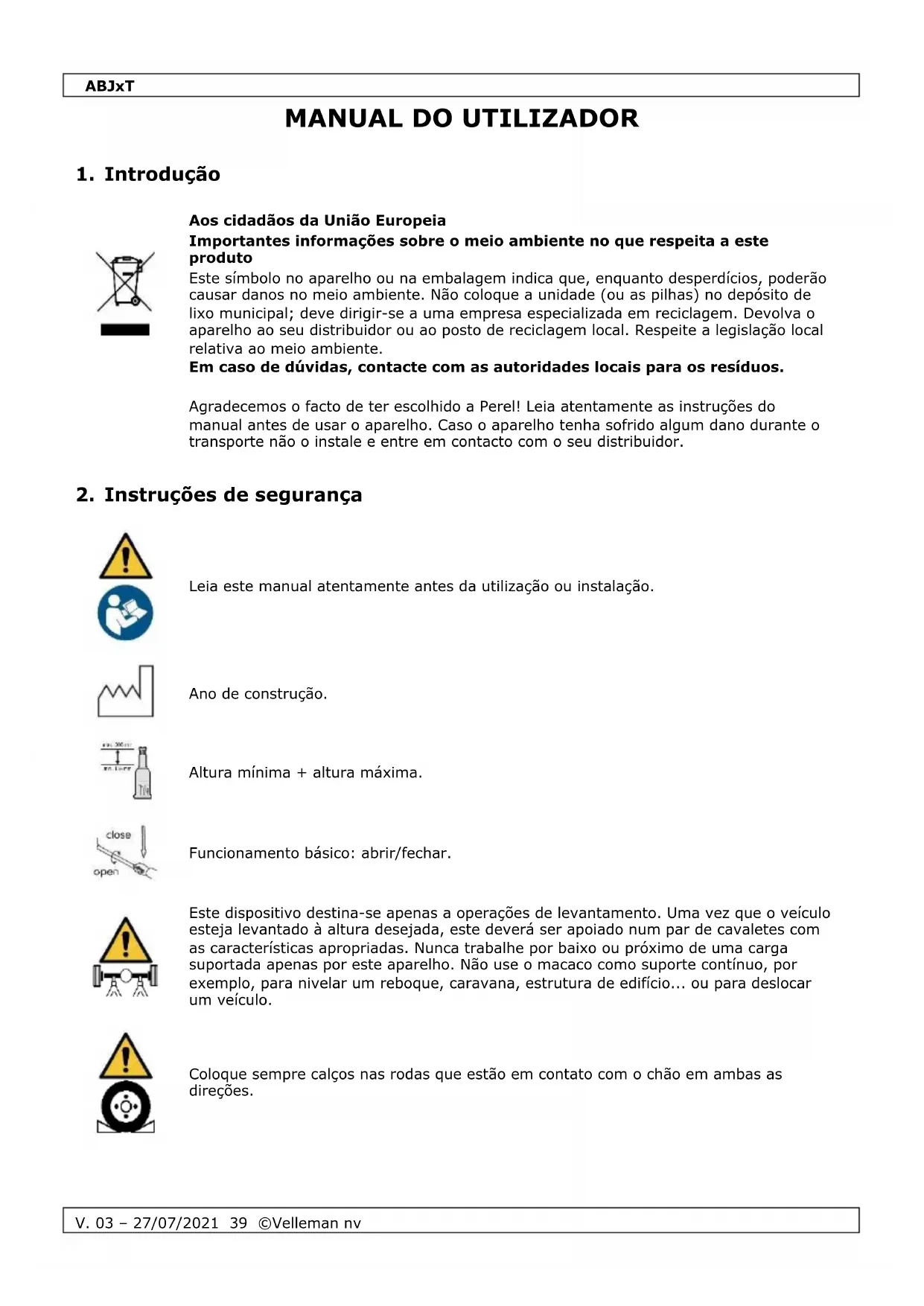

MANUAL DE UTILIZADOR ABJ5T Perel
Aos cidadãos da União Europeia
Importantes informações sobre o meio ambiente no que respeita a este produto
Este símbolo no aparelho ou na embalagem indica que, enquanto desperdícios, poderão causar danos no meio ambiente. Não coloque a unidade (ou as pilhas) no depósito de lixo municipal; deve dirigir-se a uma empresa especializada em reciclagem. Devolva o aparelho ao seu distribuidor ou ao posto de reciclagem local. Respeite a legislação local relativa ao meio ambiente.
Em caso de dúvidas, contacte com as autoridades locais para os resíduos.
Agradecemos o facto de ter escolhido a Perel! Leia atentamente as instruções do manual antes de usar o aparelho. Caso o aparelho tenha sofrido algum dano durante o transporte não o instale e entre em contacto com o seu distribuidor.
2. Instruções de segurança
Leia este manual atentamente antes da utilização ou instalação.
Ano de construção.
Este dispositivo destina-se apenas a operações de levantamento. Uma vez que o veículo esteja levantado à altura desejada, este deverá ser apoiado num par de cavaletes com as características apropriadas. Nunca trabalhe por baixo ou próximo de uma carga suportada apenas por este aparelho. Não use o macaco como suporte contínuo, por exemplo, para nivelar um reboque, caravana, estrutura de edifício... ou para deslocar um veículo.
Coloque sempre calços nas rodas que estão em contato com o chão em ambas as direções.
ABJxT
ADVERTÊNCIA - Não é permitido trabalhar sob a carga levantada até que esta esteja segura por meios adequados.
- Este aparelho pode ser usado por crianças com idade igual ou superior a 8 anos e pessoas com capacidades físicas, mentais e sensoriais reduzidas, ou com falta de experiência e conhecimentos acerca do aparelho, desde que sejam supervisionadas e informadas acerca da utilização do aparelho e possíveis acidentes. As crianças não devem brincar com o aparelho. A limpeza e manutenção não devem ser feitas por crianças sem a devida supervisão.
- Utilize sempre o macaco numa superfície plana e estável que seja capaz de suportar o peso do macaco e da respetiva carga. Nunca exceda o limite de carga indicado.
- Verifique se existem danos no aparelho antes de cada utilização. Não utilize sempre que notar quaisquer danos (peças partidas, dobradas, estaladas). Contacte o seu distribuidor local caso necessite de peças de substituição. Use apenas peças de substituição originais. Quando o macaco for submetido a uma carga de choque, pare de o utilizar e entre em contato com o revendedor local para verificação.
- Use o macaco apenas em veículos cujos pontos de apoio no chassi e/ou na parte inferior da carroceria sejam compatíveis com a sela do macaco. Consulte o manual de utilizado do veículo para saber qual o tipo e a localização dos pontos de apoio. Eventuais incompatibilidades podem causar danos estruturais no veículo e/ou no macaco.
- Não tente mover o veículo e nunca entre ou suba para o veículo enquanto este estiver apoiado no macaco.
- Verifique se a área por baixo de veículo se encontra desimpedida antes de proceder ao levantamento.
- Por razões de segurança, estão proibidas quaisquer modificações do aparelho desde que não autorizadas. Os danos causados por modificações não autorizadas do aparelho não estão cobertos pela garantia.
- A vida útil do macaco é de 2 anos após a primeira utilização.
- Nunca utilize o macaco para levantar pessoas.
- Se a força gerada exceder os 400 N, o macaco deve ser utilizado com a ajuda de mais uma pessoa.
- É necessário que o operador consiga sempre visualizar o macaco e a carga durante toda a utilização.
3. Normas gerais
- Consulte a Garantia de Serviço e Qualidade Velleman ^® na parte final deste manual do utilizador.
- Por razões de segurança, estão proibidas quaisquer modificações do aparelho desde que não autorizadas. Os danos causados por modificações não autorizadas do aparelho não estão cobertos pela garantia.
- Utilize o aparelho apenas para as aplicações descritas neste manual. Uma utilização incorreta anula a garantia completamente.
- Danos causados pelo não cumprimento das normas de segurança referidas neste manual anulam a garantia e o seu distribuidor não será responsável por quaisquer danos ou outros problemas daí resultantes.
- Nem Velleman NV nem os seus distribuidores podem ser responsabilizados por quaisquer danos (extraordinário, incidental ou indireto) - de qualquer natureza decorrentes (financeira, física ...) a partir da posse, uso ou falha do produto.
- Guarde este manual para posterior consulta.
4. Descrição
Veja as imagens na página 2 deste manual.
| A | sela |
| B | corpo da bomba |
| C | encaixe da alavanca |
| D | válvula de libertação |
| E* | pega de transporte |
| F | válvula de sobrecarga |
| G | bujão enchimento para o óleo |
| H | barra superior |
| I | barra intermédia |
| J | barra inferior |
* não para todos os modelos
5. Instalação
ADVERTÊNCIA
Respeite sempre as normas de segurança.
Antes da Utilização
- É possível que, durante o transporte do aparelho, possa entrar ar para o interior do sistema hidráulico, causando mau funcionamento. Gire a válvula de libertação 1 volta no sentido contrário aos ponteiros do relógio e empurre a sela totalmente para baixo.
Observação:
o A extremidade aberta da barra inferior pode ser usada para girar a válvula de libertação.
- Coloque o corpo da bomba na posição vertical e remova o bujão de enchimento de óleo.
- Montar a alavanca: introduza a barra superior na barra intermédia e certifique-se de que a mola encaixa no devido lugar. introduza a barra inferior na barra intermédia e, mais uma vez, certifique-se de que a mola encaixa no devido lugar. A alavanca está pronta a usar.
- Introduza a extremidade da barra inferior da alavanca no encaixe.
- Bombeie rapidamente de 6 a 8 vezes completas para retirar o ar do sistema.
- Feche o bujão de abastecimento de óleo.
Observação:
- Rode a válvula de libertação no sentido dos ponteiros do relógio até estar bem apertada.
- Trave o veículo com o travão de mão (ou em Park (P) para veículos com transmissão automática) e calce as rodas que permanecem em contato com o chão em ambas as direções.
ABJxT
- Localize os pontos de apoio do veículo (consulte o manual de utilizador do veículo) e certifique-se de que estes são compatíveis com a sela do macaco. Não use o macaco se a sela e os pontos de apoio não forem compatíveis para evitar danos estruturais no veículo e/ou macaco.
Observação:
- Centre sempre a carga em relação à sela para evitar danificar o macaco.
- Introduza a pega no encaixe e bombeie até que o macaco esteja quase a tocar no ponto de elevação. Verifique se a sela está centrada e se existe um bom contato com o ponto de apoio.
Observação:
A sela pode ser levantada cerca de 6 cm bastando rodar no sentido contrário aos ponteiros do relógio.
- Continue a bombear a alavanca de modo a que o veículo seja elevado até à altura desejada. Apoie imediatamente o veículo num par de cavaletes (não incl.). Nunca trabalhe por baixo de um veículo que está apenas apoiado no macaco!
- Quando os cavaletes estiverem no devido lugar, baixe o macaco ligeiramente (consulte as instruções abaixo) até que o veículo fique apoiado nos cavaletes.
Baixar o Veículo
- Retire a alavanca do encaixe e use a extremidade aberta da barra inferior para rodar a válvula de libertação lentamente no sentido contrário aos ponteiros do relógio.
Observação:
Sempre que o veículo estiver apoiado nos cavaletes, primeiro levante o veículo até que os mesmos possam ser facilmente retirados.
- Para arrumação, feche a válvula de libertação rodando completamente no sentido dos ponteiros do relógio.
6. Cuidados e manutenção
- A reparação e manutenção do macaco devem ser feitas respeitando as instruções do fabricante. A reparação e manutenção só devem ser levadas a cabo por pessoal qualificado.
- Sempre que o macaco não estiver a ser usado ou tencionar guardá-lo, baixe a sela completamente de modo a evitar a corrosão. Arrume sempre o macaco na posição vertival para evitar qualquer derramamento de óleo.
- Mantenha o macaco sempre limpo e todas as peças devidamente lubrificadas. Retire o excesso de gordura e sujidade da parte exterior.
- Para verificar o nível de óleo, abaixo completamente a sela e abra o bujão de abastecimento de óleo. O nível do óleo deve estar logo abaixo do orifício de enchimento. Adicione algum óleo se o nível estiver muito baixo. Óleo recomendado: SAE 10.
- O óleo deve ser substituído uma vez por ano. Para substituir o óleo, abra o bujão de abastecimento de óleo e retire a válvula de libertação completamente girando-a no sentido contrário aos ponteiros do relógio. Seja cuidadoso para não contaminar o interior do sistema hidráulico! Retire e abastaça através do bujão de enchimento.
ABJxT
Observação:
o A utilização de um óleo não apropriado ou de um outro fluido pode causar sérios danos nas peças internas do macaco!
o Tome as medidas de segurança adequadas sempre que manusear o óleo.
- Descarte o óleo usado respeitando as regulamentações locais.
- Feche o orício de enchimento com o bujão.
- Volte a instalar e feche a válvula de libertação completamente.
- Puxe a sela toda para cima e abra a válvula de libertação para baixar a sela. Faça força sobre a sela para esta baixar mais rapidamente. Feche a válvula de libertação e repita o processo mais algumas vezes para assegurar a devida distribuição do óleo.
7. Resolução de problemas
O macaco não sobe/eleva a carga até à altura total
O macaco baixa sob a carga
- O peso da carga é superior ao peso máximo recomendado para o macaco. Use um macaco apropriado.
- A válvula de libertação está aberta. Feche-a bem rodando no sentido dos ponteiros do relógio. Verifique se a sujidade impede a válvula de fechar completamente. Retire a válvula de libertação e limpe-a.
- Verifique o nível de óleo e adicione/substitua o óleo sempre que necessário.
- Retire o ar do sistema hidráulico.
- Se os passos acima indicados não resolverem o problema, então passa-se algo de errado com o próprio sistema hidráulico. Entre em contato com seu revendedor local para assistência e reparação.
O macaco não baixa.
- Quando está uma carga no macaco e este não baixa, retire a carga levantando-a cuidadosamente com a ajuda de um segundo macaco.
- Nunca aplique demasiada força (por ex. usar um martelo) na sela para a fazer baixar.
- Verifique o nível de óleo - demasiado óleo bloqueia o sistema hidráulico.
- Sujidade a bloquear a válvula de libertação. Retire-a, limpe e substitua o óleo.
- Retire o ar do sistema hidráulico.
- Verifique se o sistema está suficientemente lubrificado.
Fraco poder de elevação.
- Isto pode ser causado por óleo sujo - substitua o óleo.
- Aperte bem a válvula de libertação rodando no sentido dos ponteiros do relógio. Verifique se a sujidade impede a válvula de fechar completamente. Retire a válvula de libertação e limpe-a.
- Retire o ar do sistema hidráulico.
A sela sem carga move-se lentamente para cima.
- Retire o ar do sistema hidráulico.
ABJxT
8. Especificações
ABJ2T
carga nominal 2000 kg
altura
posição mínima.... 158 mm
elevação 90 mm
parafuso de extensão 60 mm
máximo 308 mm
peso 2.59 kg
ABJ5T
carga nominal 5000 kg
altura
posição mínima.... 197 mm
elevação 125 mm
parafuso de extensão 60 mm
máximo 382 mm
peso 3.6 kg
ABJ10T
carga nominal 10000 kg
altura
posição mínima.... 205 mm
elevação 125 mm
parafuso de extensão 60 mm
máximo 390 mm
peso 5.8 kg
Utilize este aparelho apenas com acessórios originais. A Velleman NV não será responsável por quaisquer danos ou lesões causados pelo uso (indevido) do aparelho. Para mais informação sobre este produto e para aceder à versão mais recente deste manual do utilizador, visite a nossa página www.velleman.eu. Podem alterar-se as especificações e o conteúdo deste manual sem aviso prévio.
© DIREITOS DE AUTOR
A Velleman NV detém os direitos de autor deste manual do utilizador. Todos os direitos mundiais reservados. Nenhuma parte deste manual pode ser copiada, reproduzida, traduzida ou resumida por qualquer eletrónica, ou de outra forma, sem prévio consentimento por parte da detentora dos direitos de autor.
velleman®
DECLARAÇÃO DE CONFORMIDADE CE
O seguinte produto:
PEREL
(Marca)
MACACO GARRAFA HIDRÁULICO
Requisitos em termos de alimentação: -
(Tipo de equipamento, descrição)
(Designação do modelo)
está em conformidade com os requisitos essenciais da:
Diretiva do Conselho 2006/42/CE relativa às máquinas (MD)).
A avaliação da conformidade do produto em relação às exigências relativas da Diretiva 2006/42/UE
(RED) teve como base (partes relevantes das mesmas) as seguintes normas:
EN 1494:2000 +A1
CE
Esta declaração é da inteira responsabilidade do fabricante / importador:
VELLEMAN nv
Legen Heirweg, 33
9890 Gavere
Bélgica
Assinatura do responsável com poderes para obrigar a empresa:
Peter Delbecque - Diretor Executivo
Data e local de emissão:
Gavere, 29/09/2020
