LBT225 - Platine disque LENCO - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques	Détails
Type de produit	Platine disque
Vitesse de lecture	33 1/3 et 45 tours par minute
Type de bras	Bras droit
Cartouche incluse	Oui, cartouche de type MM (Moving Magnet)
Connectivité	Sortie RCA, USB
Dimensions	Longueur : 420 mm, Largeur : 330 mm, Hauteur : 120 mm
Poids	3,5 kg
Alimentation	Adaptateur secteur inclus
Utilisation	Idéale pour écouter des vinyles et numériser des disques vinyles
Maintenance	Nettoyer régulièrement la platine et la cartouche, vérifier l'alignement du bras
Sécurité	Utiliser sur une surface stable, éviter l'humidité
Informations supplémentaires	Compatible avec la plupart des systèmes audio, design rétro

FOIRE AUX QUESTIONS - LBT225 LENCO

Comment puis-je connecter ma platine disque LENCO LBT225 à mes enceintes ?

Vous pouvez connecter la platine disque LENCO LBT225 à vos enceintes en utilisant le câble RCA fourni. Branchez les fiches RCA dans les sorties correspondantes à l'arrière de la platine, puis connectez l'autre extrémité aux entrées RCA de vos enceintes.

Pourquoi le son de ma platine disque LENCO LBT225 est-il faible ?

Un son faible peut être dû à plusieurs facteurs : vérifiez que le volume de votre amplificateur ou de vos enceintes est suffisamment élevé. Assurez-vous également que la cellule est correctement installée et que le bras de lecture est bien équilibré.

Comment puis-je changer la vitesse de lecture sur la LENCO LBT225 ?

La LENCO LBT225 offre des vitesses de lecture de 33, 45 et 78 tours par minute. Pour changer la vitesse, il suffit de déplacer le sélecteur de vitesse situé sur le plateau de la platine selon le vinyle que vous écoutez.

Ma platine disque LENCO LBT225 ne démarre pas. Que faire ?

Si la platine ne démarre pas, vérifiez d'abord si elle est bien branchée à une source d'alimentation. Assurez-vous également que le bras de lecture est en position de lecture et que le sélecteur de vitesse est correctement réglé.

Comment puis-je nettoyer la cellule de ma LENCO LBT225 ?

Pour nettoyer la cellule, utilisez une brosse douce conçue pour les cellules de platine disque. Évitez d'appliquer une pression excessive et nettoyez délicatement dans le sens des brins de la cellule.

Est-il possible de remplacer la cellule sur la LENCO LBT225 ?

Oui, il est possible de remplacer la cellule de la LENCO LBT225. Assurez-vous d'acheter une cellule compatible et suivez les instructions du fabricant pour le remplacement.

Comment puis-je régler le bras de lecture de la LENCO LBT225 ?

Pour régler le bras de lecture, ajustez le contrepoids à l'arrière du bras jusqu'à ce que le bras soit équilibré lorsqu'il est en position horizontale. Ensuite, réglez la force de suivi selon les recommandations de la cellule.

Pourquoi ma LENCO LBT225 produit-elle des craquements ou des bruits de fond ?

Les craquements peuvent être causés par la poussière sur le disque, une cellule usée ou un mauvais réglage du bras. Assurez-vous que vos disques sont propres et que la cellule est en bon état.

La platine LENCO LBT225 est-elle compatible avec les vinyles 78 tours ?

Oui, la LENCO LBT225 est compatible avec les vinyles 78 tours. Assurez-vous de sélectionner la vitesse appropriée sur la platine avant de jouer ces disques.

MODE D'EMPLOI LBT225 LENCO

1. Ne couvrez pas et n’obturez pas les ouvertures de ventilation. Lorsque l'appareil est placé sur une étagère,

laissez un espace libre de 5 cm (2”) tout autour.

2. L'installation doit être effectuée conformément au guide d'utilisation fourni.

3. Gardez l'appareil à l'écart des sources de chaleur telles que les radiateurs, les systèmes de chauffage, les

cuisinières, les bougies et autres équipements générant de la chaleur ou une flamme nue. L'appareil ne doit être utilisé que dans un climat modéré. Les environnements extrêmement froids ou chauds doivent être évités. La température de fonctionnement doit se trouver entre 0 et 35 °C.

4. Évitez d'utiliser l'appareil à proximité de champs magnétiques puissants.

5. Des décharges électrostatiques peuvent perturber le fonctionnement normal de cet appareil. Dans ce cas,

réinitialisez et redémarrez l'appareil en suivant le guide d'utilisation. Pendant le transfert de fichiers, manipulez l'appareil avec précaution dans un environnement privé d'électricité statique.

6. Avertissement ! N'introduisez jamais un objet dans l'appareil par les ouvertures et fentes de ventilation.

Des tensions élevées sont présentes dans l'appareil, l'insertion d'un objet peut entraîner une électrocution ou court-circuiter certains composants. Pour les mêmes raisons, ne renversez pas d'eau ou de liquide sur l'appareil.

7. N'utilisez pas l'appareil dans des endroits humides tels qu'une salle de bain, une cuisine pleine de vapeur ou

à proximité d'une piscine.

8. L'appareil ne doit pas être exposé à des écoulements ou des éclaboussures et aucun objet contenant un

liquide, tel qu'un vase, ne doit être posé sur ou près de l'appareil.

9. N'utilisez pas cet appareil lorsque de la condensation est possible. Lorsque l’appareil est utilisé dans une

pièce chaude et humide, des gouttelettes d’eau ou de la condensation peuvent se former à l’intérieur de l’appareil et affecter son fonctionnement adéquat. Si tel est le cas, laissez l’appareil hors tension pendant 1 ou 2 heures avant de le mettre en marche : l’appareil doit être sec avant toute remise en marche.

10. Cet appareil est fabriqué avec le plus grand soin et vérifié plusieurs fois avant de quitter l'usine, cependant il

est toujours possible, comme pour tout appareil électrique, que des problèmes surviennent. Si l'appareil émet de la fumée ou s'il y a une accumulation de chaleur excessive ou un phénomène inattendu, débranchez immédiatement la fiche d'alimentation du secteur.

11. Cet appareil doit fonctionner avec la source d'alimentation indiquée sur la plaque signalétique. Si vous n'êtes

pas sûr de votre type d'alimentation électrique, contactez le revendeur ou la compagnie d'électricité locale.

12. Gardez l'appareil à l'écart des animaux. Certains animaux aiment ronger les cordons d'alimentation.

13. Pour nettoyer l'appareil, utilisez un chiffon doux et sec. N'utilisez ni solvant ni liquide à base de pétrole. Pour

enlever les taches tenaces, utilisez un chiffon humide imbibé d'une solution de détergent diluée.

14. Le fournisseur n'est pas responsable des dommages ou pertes de données causés par un dysfonctionnement,

une utilisation abusive, une modification de l'appareil ou un remplacement de la batterie.

15. Ne coupez aucune connexion lorsque l'appareil effectue un formatage ou transfert de fichiers. Autrement,

les données risquent d'être corrompues ou perdues.

16. Si l’appareil dispose d’une fonction de lecture USB, il faut brancher la clé USB directement sur l’appareil.

N'utilisez pas de câble de rallonge USB, car cela peut provoquer des interférences susceptibles de causer la perte de données.

17. La plaque signalétique se situe en dessous ou à l'arrière de l'appareil.

18. Cet appareil n’est pas destiné à être utilisé par des personnes (enfants compris) souffrant de handicaps

physiques, sensoriels ou mentaux, ou manquant d’expérience et de connaissances, sauf si elles sont sous surveillance ou ont reçu des instructions sur l’utilisation correcte de l’appareil par la personne responsable de leur sécurité.

19. Cet appareil est réservé à un usage non professionnel, et non pas à un usage commercial ou industriel.

20. Vérifiez que l'appareil est en position stable. La garantie ne couvre pas les dégâts occasionnés par l'utilisation

de cet appareil en position instable, soumis à des vibrations ou chocs, ou par le non-respect de tout autre avertissement ou précaution contenus dans ce guide d'utilisation.

21. N'ouvrez jamais cet appareil.

22. Ne placez jamais cet appareil sur un autre appareil électrique.- 44 -

23. Ne laissez pas les sacs en plastique à la portée des enfants.

24. N'utilisez que des pièces/accessoires recommandés par le fabricant.

25. Confiez tout entretien à un personnel de service qualifié. Une réparation est nécessaire lorsque l'appareil a

été endommagé de quelque façon que ce soit, par exemple lorsque le cordon d'alimentation ou sa fiche est endommagée, lorsqu'un liquide a été renversé ou des objets ont été introduits dans l'appareil, lorsqu'il a été exposé à la pluie ou à l'humidité, ne fonctionne pas correctement ou s'il est tombé.

26. Une exposition prolongée à la musique avec un volume élevé peut entraîner une perte auditive temporaire

27. Si l'appareil est livré avec un câble d'alimentation ou un adaptateur secteur :

En cas de problème, débranchez le cordon d’alimentation secteur et confiez l’entretien à un personnel qualifié. Ne marchez pas sur l’adaptateur secteur et ne le pincez pas. Faites très attention, en particulier lorsque vous êtes à proximité des fiches et du point de sortie du câble. Ne placez aucun objet lourd sur l'adaptateur secteur, il pourrait l'endommager. Gardez l'appareil hors de portée des enfants ! Les enfants pourraient se blesser gravement s'ils jouent avec le cordon d'alimentation. Débranchez cet appareil pendant les orages ou lorsqu'il n'est pas utilisé pendant une longue durée. La prise secteur doit être installée près de l'appareil et être facilement accessible. Ne surchargez pas les prises de courant ou les rallonges. Une surcharge peut entraîner un incendie ou une électrocution. Un appareil de classe 1 doit être branché sur une prise secteur disposant d'une mise à la terre. Les appareils de classe 2 ne nécessitent pas de mise à la terre. Tirez toujours sur la fiche lorsque vous la retirez de la prise d'alimentation secteur. Ne tirez pas sur le cordon d'alimentation. Cela pourrait provoquer un court-circuit. N’utilisez pas un cordon ou une fiche d’alimentation endommagé ni une prise desserrée. Cela pourrait entraîner une électrocution ou un incendie.

28. Si l’appareil comprend ou est livré avec une télécommande contenant des piles boutons/piles :

« N'avalez pas les piles ! Risque de brûlure chimique » ou équivalent. [La télécommande fournie avec] cet appareil contient une pile bouton/pile. Si la pile bouton est avalée, elle peut causer des brûlures internes graves en seulement 2 heures et peut conduire à la mort. Gardez les piles neuves et usées hors de la portée des enfants. Si le compartiment à pile ne se ferme pas correctement, cessez d’utiliser l’appareil et gardez-le hors de portée des enfants. Si vous pensez que les piles ont été avalées ou ingérées d’une manière ou d’une autre, consultez immédiatement un médecin.

29. Avertissements sur l'utilisation des piles :

Risque d'explosion si la pile n'est pas remplacée correctement. Ne les remplacez que par des piles du même type ou d'un type équivalent. Les piles ne doivent pas être soumises à des températures extrêmement élevées ou basses, à une faible pression d’air à haute altitude pendant l’utilisation, le stockage ou le transport. Tout remplacement de pile par un type incorrect peut entraîner une explosion ou une fuite de liquide ou de gaz inflammable. L’élimination d’une pile dans le feu ou dans un four chaud, l’écrasement ou le découpage mécanique peut entraîner une explosion. Laisser une pile dans un environnement à température extrêmement élevée peut entraîner une explosion ou une fuite de liquide ou de gaz inflammable. Une pile soumise à une pression d'air extrêmement basse peut entraîner une explosion ou une fuite de liquide ou de gaz inflammable. Une attention particulière doit être portée sur les aspects environnementaux d'élimination des piles. INSTALLATION

• Déballez tous les composants et enlevez les matériaux de protection.

• Ne branchez pas l'appareil sans avoir vérifié la tension secteur et sans avoir effectué toutes les autres connexions.- 45 - Description du produit Configuration initiale

1. Placez l’appareil sur une surface plane et horizontale. L’emplacement choisi doit être stable et exempt de

2. Installez le couvercle du tourne-disque sur les charnières.

3. Retirez l’attache qui maintient le bras de lecture.

4. Placez la courroie d’entraînement autour du plateau du tourne-disque, puis utilisez l’outil fourni pour tirer la

courroie de manière à l’adapter à la gorge de la poulie du moteur.

5. Placez le plateau du tourne-disque dans l’axe de la platine.

6. Placez le tapis sur le plateau de la platine.

7. Faites glisser le contrepoids du bras de lecture sur le bras de lecture et faites-le tourner légèrement sur l’axe

arrière du bras de lecture.

8. Ajustez le contrepoids pour régler la pression correcte de la tête de lecture.

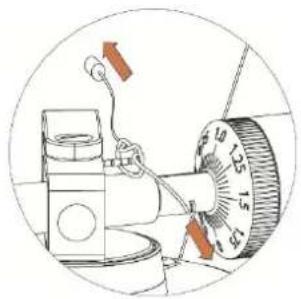

9. Localisez le poids antipatinage.

10. Connectez l’adaptateur CA-CC à la prise d’alimentation de l’appareil.

Remarque : Ne branchez pas l’adaptateur d’alimentation CA sur la prise de courant avant d’avoir terminé l’assemblage. Couvercle anti-poussière Poulie d’entraînement étagée Courroie d’entraînement Axe du tourne-disque Plateau du tourne-disque Plateau tourne-disque Molette de vitesse/d’arrêt Charnière du couvercle Poids antipatinage Voyant d’alimentation et Bluetooth Bouton d’alimentation Contrepoids du bras de lecture Doigt annelé de l’antipatinage Levier du bras de lecture Levier de levage du bras de lecture Fermoir du bras de lecture Coquille amovible avec cartouche Prise d’alimentation Prise USB-PC Sélection du gain Connecteur de terre Prise D pour sortie de ligne RCA Prise G pour sortie de ligne RCA Sélecteur de sortie de ligne/phono- 46 - Réglage de la force descendante de la cartouche Le contrepoids fourni convient aux cartouches pesant entre 6,0 et 8,0 g. Poussez et tournez doucement le contrepoids sur l’arrière du bras de lecture (avec la graduation tournée vers l’avant du tourne-disque). Retirez le capuchon de protection de la cartouche. Abaissez le levier du bras de lecture et placez la cartouche dans l’espace entre le support du bras de lecture et le plateau. Tournez délicatement le contrepoids jusqu’à ce que le bras de lecture soit équilibré. Le bras de lecture doit revenir à sa position d’équilibre s’il est déplacé vers le haut ou le bas. Ce réglage doit être effectué avec soin. Une fois que le bras de lecture est correctement équilibré, remettez-le sur son support. Tenez le contrepoids sans le déplacer et tournez doucement l’anneau gradué de la force descendante jusqu’à ce que le zéro soit aligné avec la ligne noire à l’arrière du bras de lecture. Vérifiez si le bras est toujours équilibré. Tournez le contrepoids dans le sens antihoraire (vu de l’avant) pour régler la force descendante selon les recommandations du fabricant de la cartouche. Une marque sur la gradation représente 0,05 g de force descendante. REMARQUE : La force descendante recommandée pour la cartouche montée en usine est de 2,0 ± 0,2 g. Contrepoids Anneau gradué de la force descendante Ligne centrale- 47 - Localiser le poids antipatinage Vous trouverez un poids antipatinage avec un petit fil de pêche dans l’emballage, veuillez suivre les étapes ci-dessous pour localiser le poids antipatinage :

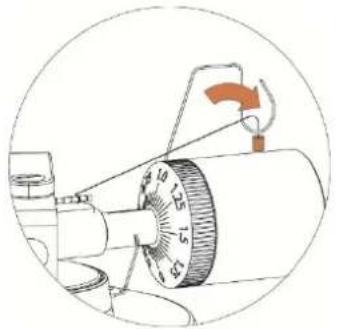

1. glissez l’extrémité en boucle du fil de pêche sur l’embout de réglage du poids antipatinage et dans la

rainure (force antipatinage correcte pour la cartouche montée en usine).

2. Tirez légèrement sur le poids antipatinage pour laisser l’attache de la ligne de pêche se déplacer vers

3. Soulevez le poids antipatinage au-dessus du support du fil du poids antipatinage. Le poids antipatinage doit

maintenant se balancer dans l’espace libre à gauche du support. La force antipatinage doit être ajustée en fonction de la force descendante comme suit : Force descendante Rainure dans l’embout 0,51 - 1,02 g La 1re des bagues de roulement 1,02 - 1,53 g 1,53 - 2,04 g 2,04 g ou plus La 2e des bagues de roulement La 3e des bagues de roulement La 4e des bagues de roulement Connexion au système stéréo Prises RCA

• Les prises RCA de cet appareil sont partagées entre les prises de sortie phono et les prises de sortie ligne. Elles sont déterminées par le sélecteur Phono/Line

• Lorsque les prises sont utilisées comme sortie ligne, elles émettent des signaux analogiques de niveau ligne et peuvent être connectées directement à une paire d’enceintes actives ou à l’entrée appropriée de votre système stéréo. Lorsqu’elles sont utilisées comme sortie phono, elles doivent être connectées au préamplificateur phono ou à l’entrée phono de la chaîne stéréo.

• La fiche rouge se connecte au canal droit et la fiche blanche se connecte au canal gauche.- 48 - Remarque :

• Si le sélecteur Phono/Line est réglé sur la position LINE, mais que des prises RCA sont connectées à l’entrée phono de la chaîne stéréo, le son risque d’être déformé en raison d’une surcharge d’entrée et d’endommager votre chaîne stéréo.

• Si le sélecteur Phono/Line est réglé sur la position PHONO, mais que des prises RCA sont connectées à l’entrée ligne de la chaîne stéréo, le volume sera très faible en raison du manque de préamplification du signal. La prise RCA n’est pas conçue pour être connectée directement aux enceintes passives/non alimentées et si c’est le cas, le volume sera très faible. Interrupteur de SÉLECTION DE GAIN Lors de la lecture, réglez la différence de volume des disques vinyles. Si la piste audio a été enregistrée sur le disque vinyle à un volume assez élevé, réglez ce paramètre sur HIGH pour la lire au volume approprié. Si la piste audio a été enregistrée sur le disque vinyle à un volume élevé, le son peut être dénaturé si vous faites jouer le disque vinyle en laissant ce paramétrage sur HIGH. Modifiez les paramètres afin de les adapter à ceux du disque vinyle. Le réglage du volume est applicable à la sortie audio lorsque le sélecteur de OUTPUT SELECT est positionné sur LINE. Il contrôle également le volume de lecture sur les connexions BLUETOOTH et celui d’enregistrement sur l’ordinateur. Il est inefficace pour la sortie audio lorsque l’interrupteur de OUTPUT SELECT est paramétré sur PHONO. Branchement au secteur L’adaptateur électrique se trouve dans la mousse d’emballage. Déballez l’adaptateur d’alimentation et branchez la petite extrémité dans la prise d’alimentation CC située à l’arrière du tourne-disque. Branchez l’adaptateur électrique dans votre prise de courant. Utilisation Utilisation de la platine

1. Branchez l’adaptateur d’alimentation fourni à l’appareil, puis appuyez sur le bouton d’alimentation pour

allumer le tourne-disque.

2. Retirez le cache de la cartouche.

3. Placez le tapis antidérapant sur le plateau et un disque sur le tapis antidérapant. S’il s’agit d’un disque 45 tours,

placez l’adaptateur de disque 45 tours sur la broche centrale avant de mettre le disque sur le plateau.

4. Réglez le sélecteur de vitesse sur 33 tr/min ou sur 45 tr/min selon le type de disque. Le plateau commence à

5. Débloquez le fermoir du bras de lecture, puis levez le lève-bras.

6. Positionnez le bras sur la piste désirée (sillon) du disque.

7. Abaissez le levier du lève-bras pour déplacer le bras de lecture sur le disque. Autrement, placez la pointe de

lecture à la position souhaitée sur le disque.

8. Levez doucement le bras de lecture du disque.

9. Une fois l’écoute du disque terminée, levez le bras de lecture, reposez-le sur le repose-bras en utilisant le

fermoir, puis tournez le bouton de démarrage/d’arrêt sur la position d’arrêt.

10. Appuyez sur le bouton d’alimentation pour éteindre l’appareil.- 49 -

Utilisation Bluetooth Cet appareil est équipé d’un émetteur Bluetooth qui permet d’envoyer le son sans fil vers une enceinte Bluetooth ou le casque.

1. Allumez l’enceinte acoustique Bluetooth et assurez-vous qu’il est en mode couplage.

2. Allumez le tourne-disque à l’aide du bouton d’alimentation. Le voyant LED s’allume d’abord en ROUGE puis

clignote en bleu pendant la recherche Bluetooth de l’enceinte externe ou du casque. Remarque : si vous souhaitez désactiver la fonction de recherche Bluetooth, appuyez sur le bouton d’alimentation pendant 3 secondes, et le voyant devient ROUGE.

3. Lors du couplage, le voyant bleu clignote deux fois par seconde, puis reste allumé si le couplage a réussi ;

Remarque : Cet appareil se connectera au Bluetooth le plus proche. Si, après 2 min, aucune enceinte Bluetooth n’a été détectée pour le couplage, le Bluetooth est désactivé et le voyant devient rouge.

4. Pour annuler le couplage, appuyez longuement sur le bouton d’alimentation pendant 3 s ou désactivez le

couplage Bluetooth sur l’enceinte externe ou le casque Bluetooth. « Ce produit est doté d’une fonction de transmission Bluetooth, vous ne pouvez pas l’utiliser pour recevoir de son Bluetooth : cela signifie que vous pouvez transmettre sans fil un signal sonore Bluetooth à un appareil externe comme une enceinte Bluetooth, un casque Bluetooth, une chaîne audio avec réception Bluetooth… » Présentation du logiciel Audacity Audacity est un logiciel libre, sous licence publique générale GNU. De plus amples informations ainsi que le code source ouvert peuvent être trouvés sur son site à l’adresse https://www.audacityteam.org/download/.

• Veuillez vous assurer que vous avez installé le logiciel avant de commencer. Configuration de votre PC pour le faire fonctionner avec Audacity

1. Connectez une source d’entrée à l’appareil.

2. Connectez le câble USB à votre ordinateur.

3. Installez le logiciel d’enregistrement Audacity.

4. Ouvrez le programme Audacity.

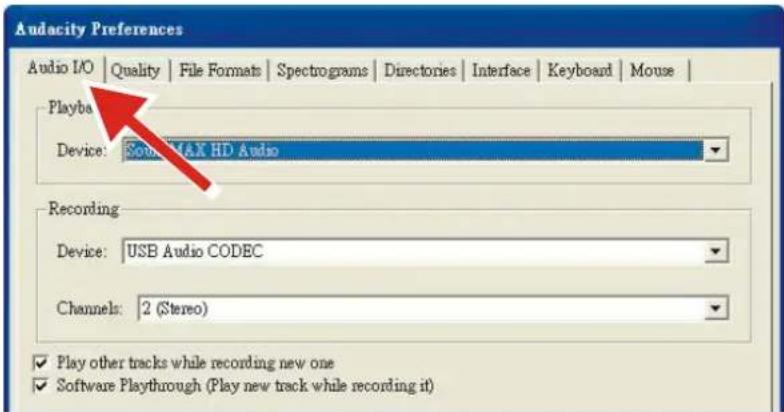

5. Sélectionnez Preference (Préférence) dans l’onglet Edit (Éditer) du menu Audacity.

6. Sélectionnez l’onglet Audio I/O (E/S audio) en haut à gauche.

• Dans Playback (Lecture), Device (Appareil), sélectionnez your internal sound card (votre carte son interne).

• Dans Recording (Enregistrement), Device (Appareil), sélectionnez USB Audio CODEC (CODEC audio USB).- 50 -

• Dans Recording (Enregistrement), Channels (Canaux), sélectionnez 2 (Stereo) (2 (Stéréo)).

• Cochez la case intitulée Play other tracks while recording new one (Lire d’autres morceaux pendant l’enregistrement d’un nouveau morceau).

• Cochez la case intitulée Software Playthrough (Lecture logicielle). Enregistrement des albums avec Audacity

1. Sauvegarde d’un projet

Audacity écrit toutes les modifications et les enregistrements audio dans un répertoire appelé Projectname_data (Nomdeprojet_données), qui est situé à l’endroit où vous avez sauvegardé le fichier du projet lui-même. Puis, sélectionnez Save Project as (Enregistrer le projet sous) à partir de votre onglet Audacity File (Fichier Audacity) et choisissez un emplacement et un nom de fichier pour votre projet. Veuillez noter que lorsque vous démarrez une nouvelle session d’Audacity, seule l’option de menu « Save As… (Enregistrer sous) » est disponible.- 51 -

2. Comment enregistrer

Réglez votre tourne-disque USB pour lire la chanson ou l’album que vous souhaitez enregistrer. Cliquez sur le bouton rouge « Enregistrer » pour commencer l’enregistrement. Abaissez le bras de lecture du tourne-disque USB sur l’album et le morceau que vous souhaitez enregistrer. Cliquez sur le bouton bleu « Pause » pour interrompre l’enregistrement. Appuyez à nouveau sur ce bouton pour continuer. Cliquez sur le bouton jaune « Arrêter ». C’est tout. Vous pouvez maintenant jouer avec votre enregistrement et explorer les capacités d’édition d’Audacity. N’oubliez pas que vous pouvez utiliser la fonction Annuler presque sans limites tant que le projet est ouvert. REMARQUE : Les CD ne peuvent pas être gravés directement à partir de l’application Audacity. Des applications de gravure de CD tierces devraient être utilisées. Entretien et nettoyage

1. Ne touchez pas la pointe de la tête de lecture avec vos doigts. Évitez de heurter la pointe de lecture sur le

tapis de la platine ou sur le bord d’un disque.

2. Nettoyez fréquemment la tête de lecture à l’aide d’une brosse douce uniquement en effectuant un

mouvement d’arrière en avant.

3. Nettoyez les disques pour éliminer la poussière ou la graisse à l’aide d’une brosse de nettoyage de disques et

d’une solution de nettoyage de disques.

4. Nettoyez le couvercle et le boîtier du tourne-disque avec un chiffon en microfibre légèrement humide.

Remarque : N’utilisez pas de nettoyant contenant de l’alcool, du benzène ou tout autre produit chimique agressif, qui pourrait endommager la peinture et la finition du tourne-disque. Votre tourne-disque ne nécessite que peu ou pas d’entretien régulier. Enlevez la poussière avec un chiffon antistatique légèrement humide. N’utilisez jamais un chiffon sec, cela créerait de l’électricité statique et attirerait davantage de poussière ! Des produits de nettoyage antistatiques sont disponibles dans les magasins spécialisés, mais doivent être appliqués avec parcimonie pour éviter d’endommager les pièces en caoutchouc. Il est recommandé d’installer le couvercle de l’aiguille avant de procéder au nettoyage ou à l’entretien afin d’éviter tout dommage. Si le tourne-disque n’est pas utilisé pendant une longue période, la courroie d’entraînement doit être retirée pour éviter un étirement inégal. Avant tout entretien, débranchez toujours le tourne-disque de l’alimentation électrique par précaution !- 52 - Conseils pratiques Le tourne-disque doit être placé sur une surface de faible résonance, comme du bois ou un panneau de contreplaqué multicouche, afin d’éviter que des vibrations structurelles ne perturbent la lecture. Remplacement de la cartouche

1. Avant le remplacement, remettez la protection de la tête de lecture pour éviter de l’endommager pendant le

processus de remplacement.

2. Retirez avec précaution les fils de la cartouche d’origine.

3. Desserrez les deux vis de la tête de lecture qui fixent la cartouche, puis retirez la cartouche d’origine.

4. Montez la nouvelle cartouche sur la tête de lecture et serrez-la légèrement. Ne serrez pas complètement les

5. Connectez les fils aux bornes de la nouvelle cartouche. Les couleurs des fils sont les suivantes :

Blanc Positif du canal gauche (L+) Bleu Négatif du canal gauche (L-) Rouge Positif du canal droit (R+) Vert Négatif du canal droit (R-)

6. Ajustez la position de la cartouche pour vous assurer qu’elle est précisément alignée sur l’enveloppe afin que

la tête de lecture suive parfaitement les rainures en parallèle. Pour ce faire, placez le gabarit d’alignement de cartouche en papier fourni sur l’axe de la platine, soulevez soigneusement le bras de lecture et placez la pointe de la tête de lecture sur les points marqués 130 mm et 250 mm. Ajustez la position de la cartouche sur l’enveloppe jusqu’à ce que la cartouche soit parfaitement parallèle aux lignes de référence aux deux positions.

7. Serrez complètement les vis une fois que l’alignement parfait est atteint.

Spécifications Module principal Puissance Adaptateur secteur, sortie CC 12 V 500 mA Consommation 6 W Vitesse de la platine 33 1/3, 45 tr/min Variation de la vitesse ±1,0 % Pleurage et scintillement <0.15 % Rapport signal/bruit 55 dB Plage de la force descendante 0-2,2 g Longueur effective du bras de lecture 218,5 mm Avance 18,54 mm Dimensions du tourne-disque (L x H x P) 418 X 123 X 346 mm, et 420 X 410 X 420 mm avec le couvercle ouvert Poids 6,65 kg Aiguille : AT-VM95E Réponse en fréquence 20 Hz - 20 000 Hz Balance des canaux <2,0 dB Séparation des canaux >20 dB Tension de sortie 4,0 mV- 53 - Résistance à la charge recommandée 47 kΩ Connexion de l’amplificateur MM - entrée Pression de suivi recommandée 1,8-2,2 g Poids 6,1 g Remarque :

• Les spécifications et le design peuvent être modifiés sans préavis. Adaptateur d’alimentation : Fabricant : BRIGHTPOWER OPTOELECTRONIC TECHNOLOGY CO., LTD Numéro du modèle : SW1200500-FM Tension d’entrée : 100-240 V Fréquence d’entrée CA : 50/60 Hz Tension de sortie : 12 VCC Courant en sortie : 0,5 A Puissance de sortie : 6 W Efficacité active moyenne : 79,62 % Efficacité à faible charge (10 %) : 70,40 % Pas de consommation d’énergie à vide : 0,073 W Utilisez uniquement l’alimentation électrique indiquée dans le mode d’emploi Dépannage Il n’y a pas d’alimentation

• L’adaptateur d’alimentation n’est pas branché correctement.

• La prise électrique n’est pas alimentée. L’appareil est sous tension, mais le plateau ne tourne pas.

• Il faut mettre le bouton Vitesse/STOP sur 33 ou 45 pour commencer la lecture.

• La courroie d’entraînement du tourne-disque n’est pas installée ou s’est délogée.

• L’appareil est passé automatiquement en mode veille. Allumez à nouveau l’appareil. La platine du tourne-disque tourne, mais il n’y a pas de son, ou le son n’est pas assez fort.

• La protection de la tête de lecture est toujours en place.

• Le bras de lecture est soulevé par le levier.

• Le sélecteur Phono/Line est réglé sur la position PHONO, mais les prises RCA sont connectées à l’entrée ligne de la chaîne stéréo.

• Vous avez oublié de connecter l’enceinte au tourne-disque. Son déformé ou inégal sur un ou deux canaux :

Le tourne-disque est connecté à la mauvaise entrée de l’amplificateur.

Aiguille ou avance endommagée.

Courroie d’entraînement trop tendue ou sale.- 54 -

Palier du plateau non huilé, sale ou endommagé.

Poussière sur la tête de lecture.

Le sélecteur MM/MC du préamplificateur est mal réglé. L’enregistrement audio est trop rapide ou trop lent

• Une mauvaise vitesse a été sélectionnée pour l’enregistrement. Fort bourdonnement sur l’entrée phono

• Le câble n’est pas correctement mis à la terre.

• Le tourne-disque est trop proche des enceintes. Remarque : Pour protéger la tête de lecture, le plateau s’arrête automatiquement si aucune musique n’a été jouée pendant 3 minutes. Pour réduire la consommation d’énergie, l’ensemble de l’appareil passe automatiquement en mode veille si aucune musique n’est jouée pendant environ 20 minutes. Pour redémarrer l’appareil, appuyez sur le bouton ALIMENTATION. Si votre platine s’éteint régulièrement, il ne s’agit pas d’un défaut. Garantie Lenco propose un service et une garantie conformément à la législation européenne, ce qui signifie qu'en cas de besoin de réparation (aussi bien pendant et après la période de garantie), vous pouvez contacter le revendeur le plus proche. Remarque importante : Il n'est pas possible de renvoyer l'appareil pour réparation directement à Lenco. Remarque importante : Si l'appareil est ouvert ou modifié de quelque manière que ce soit par un réparateur non agréé, la garantie est annulée. Cet appareil ne convient pas à une utilisation professionnelle. En cas d'utilisation professionnelle, les obligations de garantie du fabricant sont annulées. Clause de non-responsabilité Des mises à jour du micrologiciel ou des composants matériels sont régulièrement effectuées. Ainsi, certaines instructions, spécifications et images de la présente documentation peuvent être légèrement différentes. Tous les éléments décrits dans ce manuel sont donnés uniquement à des fins d'illustration et peuvent ne pas s'appliquer à une situation particulière. Aucun droit juridique ou légal ne peut être obtenu à partir de la description faite dans ce manuel.- 55 - Mise au rebut de l’appareil usagé Ce symbole indique que le produit électrique concerné ainsi que les piles ne doivent pas être jetés avec les autres déchets ménagers en Europe. Pour assurer le traitement correct des déchets de l'appareil et des piles, il faut les éliminer conformément aux lois locales applicables sur l'élimination des équipements électriques et des piles. En faisant cela, vous contribuez à la conservation des ressources naturelles et à l'amélioration des normes de protection de l'environnement dans le traitement et l'élimination des déchets électriques (Directive sur les déchets d'équipements électriques et électroniques).

DECLARATION DE CONFORMITE

Le soussigné, Commaxx, déclare que l'équipement radioélectrique du type [Lenco LBT-225] est conforme à la directive 2014/53/UE. Le texte complet de la déclaration UE de conformité est disponible à l'adresse internet suivante: https://commaxx-certificates.com/doc/lbt-225_doc.pdf Type RF Bande de fréquences (MHz) Puissance (dBm) Bluetooth 2402-2480 < 6 Réparation Pour plus d'informations et le service d'assistance, rendez-vous sur www.lenco.com Commaxx B.V. Wiebachstraat 37, 6466 NG Kerkrade, Pays-Bas.- 56 - Español PRECAUCIÓN: Un uso de los controles, unos ajustes o un rendimiento de los procedimientos distintos a los especificados aquí puede resultar en una exposición peligrosa a la radiación.
