LBT225 - Plattenspieler LENCO - Kostenlose Bedienungsanleitung

Produkttyp	Plattenspieler
Marke	Lenco
Modell	LBT225
Abmessungen (ohne Deckel)	418 x 123 x 346 mm
Abmessungen (mit Deckel)	420 x 410 x 420 mm
Gewicht	6,65 kg
Stromversorgung	Netzteil Gleichstrom 12 V / 500 mA (Modell SW1200500-FM)
Leistungsaufnahme	6 W
Geschwindigkeiten	33 1/3 und 45 U/min
Geschwindigkeitsschwankung	± 1,0 %
Gleichlaufschwankung	< 0,15 %
Signal-Rausch-Verhältnis	55 dB
Auflagekraft	0 - 2,2 g (empfohlen 1,8 - 2,2 g)
Effektive Tonarmlänge	218,5 mm
Überhang	18,54 mm
Tonabnehmer	Audio-Technica AT-VM95E (MM)
Frequenzgang	20 Hz - 20 000 Hz
Kanalbalance	< 2,0 dB
Kanaltrennung	> 20 dB
Ausgangsspannung	4,0 mV
Anschlüsse	Bluetooth (Sender), Line-/Phono-Ausgang (Cinch), USB-PC
Funktionen	Vinylwiedergabe, Aufnahme über Audacity, Bluetooth-Übertragung
Wartung	Reinigung mit einem weichen, trockenen Tuch; Alkohol, Benzol oder aggressive Chemikalien vermeiden
Sicherheit	Gerät nicht öffnen; Feuchtigkeit vermeiden; nur den mitgelieferten Adapter verwenden
Garantie	Gemäß europäischer Gesetzgebung, Händler kontaktieren
Mitgeliefertes Zubehör	Gegengewicht, Antiskating-Gewicht, Riemen, 45-U/min-Adapter, USB-Kabel, Audacity-Software (zum Herunterladen)

Häufig gestellte Fragen - LBT225 LENCO

Wie installiere ich den Plattenspieler?

Stellen Sie den Plattenspieler auf eine ebene und stabile Oberfläche. Montieren Sie den Deckel auf die Scharniere. Entfernen Sie die Transportsicherung des Tonarms. Legen Sie den Riemen um den Teller und die Motorriemenscheibe mit dem mitgelieferten Werkzeug. Setzen Sie den Teller und die Filzmatte auf. Montieren Sie das Gegengewicht und stellen Sie die Auflagekraft auf 2,0 g (empfohlener Wert) ein. Schließen Sie das Netzteil nach der Montage an.

Wie stelle ich die Auflagekraft ein?

Balanzieren Sie zuerst den Tonarm, indem Sie das Gegengewicht drehen, bis er frei schwebt. Dann drehen Sie den Skalenring, um die Null mit der schwarzen Linie auszurichten. Schließlich drehen Sie das Gegengewicht gegen den Uhrzeigersinn, um die gewünschte Kraft zu erreichen (für den Original-Tonabnehmer: 2,0 ± 0,2 g). Jeder Skalenteil entspricht 0,05 g.

Wie schließe ich den Plattenspieler an Lautsprecher an?

Verwenden Sie die Cinch-Anschlüsse (rot für den rechten Kanal, weiß für den linken Kanal). Stellen Sie den Phono/Line-Schalter auf LINE, wenn Sie an einen Line-Eingang eines Verstärkers oder Aktivlautsprechers anschließen, oder auf PHONO, wenn Sie einen Phono-Eingang mit Vorverstärkung verwenden. Schließen Sie den Line-Ausgang niemals an einen Phono-Eingang an (Überlastungsgefahr).

Warum dreht sich der Teller nicht?

Überprüfen Sie, ob der Geschwindigkeitsschalter auf 33 oder 45 (nicht STOP) eingestellt ist. Stellen Sie sicher, dass der Antriebsriemen korrekt installiert und nicht verrutscht ist. Wenn sich das Gerät im Standby-Modus befindet (nach 20 Minuten Inaktivität), drücken Sie den Netzschalter, um es zu reaktivieren.

Kein Ton oder Ton zu leise?

Überprüfen Sie, ob der Schutz der Abtastnadel entfernt wurde. Stellen Sie sicher, dass der Tonarm nicht in der angehobenen Position ist. Wenn der Phono/Line-Schalter auf PHONO steht, Sie aber an einen Line-Eingang angeschlossen sind, wird die Lautstärke sehr gering sein. Schalten Sie auf LINE um oder verwenden Sie den entsprechenden Phono-Eingang.

Warum ist der Ton verzerrt?

Verzerrter Ton kann von einer beschädigten Nadel oder einem beschädigten Überhang, einem zu stark gespannten oder verschmutzten Riemen oder von Staub auf dem Tonabnehmer herrühren. Reinigen Sie den Tonabnehmer mit einer weichen Bürste. Überprüfen Sie auch die Einstellung des Gain-Schalters (HIGH/LOW) am Plattenspieler.

Die Wiedergabegeschwindigkeit ist falsch (zu schnell oder zu langsam).

Stellen Sie sicher, dass die richtige Geschwindigkeit (33 oder 45 U/min) für die Schallplatte ausgewählt ist. Wenn das Problem weiterhin besteht, kann der Riemen gedehnt oder falsch positioniert sein. Ersetzen Sie ihn gegebenenfalls.

Wie verwende ich die Bluetooth-Funktion?

Schalten Sie den Bluetooth-Lautsprecher in den Pairing-Modus. Schalten Sie den Plattenspieler ein: Die LED blinkt blau. Sobald verbunden, leuchtet die LED dauerhaft blau. Der Plattenspieler sendet das Bluetooth-Signal, er kann keine Musik von einem Telefon empfangen. Um Bluetooth zu deaktivieren, drücken Sie die Einschalttaste 3 Sekunden lang.

Wie nehme ich eine Schallplatte am PC auf?

Verbinden Sie den Plattenspieler über das USB-Kabel mit dem PC. Laden Sie die kostenlose Software Audacity herunter und installieren Sie sie. Gehen Sie in Audacity zu Einstellungen > Audio I/O, stellen Sie den Eingang auf USB Audio CODEC und den Ausgang auf Ihre interne Soundkarte. Starten Sie die Wiedergabe der Schallplatte und klicken Sie in Audacity auf die Aufnahmetaste.

Wie pflege ich den Tonabnehmer?

Berühren Sie die Nadel niemals mit den Fingern. Reinigen Sie sie regelmäßig mit einer weichen Bürste in einer Vor- und Rückwärtsbewegung. Vermeiden Sie Stöße gegen die Filzmatte oder den Rand einer Schallplatte. Verwenden Sie bei Bedarf eine Reinigungslösung für Schallplatten, aber niemals Produkte, die Alkohol oder Benzol enthalten.

BEDIENUNGSANLEITUNG LBT225 LENCO

PRECAUTIONS BEFORE USE

VOORZORGSMAATREGELEN VÓÓR GEBRUIK

NEEM MET DE VOLGENDE INSTRUCTIES IN ACHT:

Eine andere als die hier beschriebene Benutzung der Bedienelemente oder Einstellung oder Durchführung von Abläufen kann zu einer Aussetzung gefährlicher Strahlung führen.

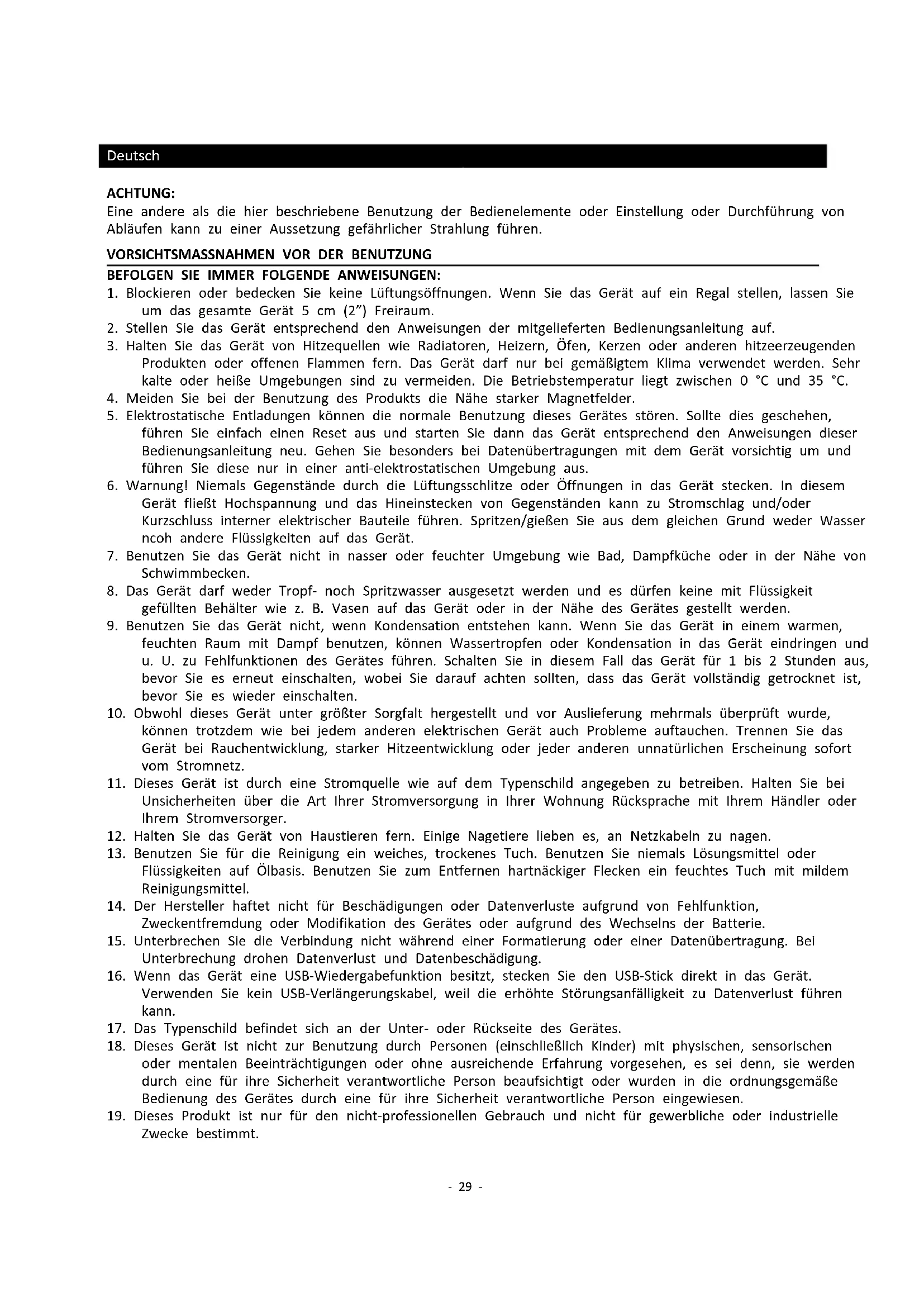

VORSICHTSMASSNAHMEN VOR DER BENUTZUNG

BEFOLGEN SIE IMMER FOLGENDE ANWEISUNGEN:

1. Blockieren oder bedecken Sie keine Lüftungsöffnungen. Wenn Sie das Gerät auf ein Regal stellen, lassen Sie um das gesamte Gerät 5 cm (2") Freiraum.
2. Stellen Sie das Gerät entsprechend den Anweisungen der mitgelieferten Bedienungsanleitung auf.
3. Halten Sie das Gerät von Hitzequellen wie Radiatoren, Heizern, Öfen, Kerzen oder anderen hitzeerzeugenden Produkten oder offenen Flammen fern. Das Gerät darf nur bei gemäßigtem Klima verwendet werden. Sehr kalte oder heiße Umgebungen sind zu vermeiden. Die Betriebstemperatur liegt zwischen 0 °C und 35 °C.
4. Meiden Sie bei der Benutzung des Produkts die Nähe starker Magnetfelder.
5. Elektrostatische Entladungen können die normale Benutzung dieses Gerätes stören. Sollte dies geschehen, führen Sie einfach einen Reset aus und starten Sie dann das Gerät entsprechend den Anweisungen dieser Bedienungsanleitung neu. Gehen Sie besonders bei Datenübertragungen mit dem Gerät vorsichtig um und führen Sie diese nur in einer anti-elektrostatischen Umgebung aus.
6. Warnung! Niemals Gegenstände durch die Lüftungsschlitze oder Öffnungen in das Gerät stecken. In diesem Gerät fließt Hochspannung und das Hineinstecken von Gegenständen kann zu Stromschlag und/oder Kurzschluss interner elektrischer Bauteile führen. Spritzen/gießen Sie aus dem gleichen Grund weder Wasser ncoh andere Flüssigkeiten auf das Gerät.
7. Benutzen Sie das Gerät nicht in nasser oder feuchter Umgebung wie Bad, Dampfküche oder in der Nähe von Schwimmbecken.
8. Das Gerät darf weder Tropf- noch Spritzwasser ausgesetzt werden und es dürfen keine mit Flüssigkeit gefüllten Behälter wie z. B. Vasen auf das Gerät oder in der Nähe des Gerätes gestellt werden.
9. Benutzen Sie das Gerät nicht, wenn Kondensation entstehen kann. Wenn Sie das Gerät in einem warmen, feuchten Raum mit Dampf benutzen, können Wassertropfen oder Kondensation in das Gerät eindringen und u. U. zu Fehlfunktionen des Gerätes führen. Schalten Sie in diesem Fall das Gerät für 1 bis 2 Stunden aus, bevor Sie es erneut einschalten, wobei Sie darauf achten sollten, dass das Gerät vollständig getrocknet ist, bevor Sie es wieder einschalten.
10. Obwohl dieses Gerät unter größter Sorgfalt hergestellt und vor Auslieferung mehrmals überprüft wurde, können trotzdem wie bei jedem anderen elektrischen Gerät auch Probleme auftauchen. Trennen Sie das Gerät bei Rauchentwicklung, starker Hitzeentwicklung oder jeder anderen unnatürlichen Erscheinung sofort vom Stromnetz.
11. Dieses Gerät ist durch eine Stromquelle wie auf dem Typenschild angegeben zu betreiben. Halten Sie bei Unsicherheiten über die Art Ihrer Stromversorgung in Ihrer Wohnung Rücksprache mit Ihrem Händler oder Ihrem Stromversorger.
12. Halten Sie das Gerät von Haustieren fern. Einige Nagetiere lieben es, an Netzkabeln zu nagen.
13. Benutzen Sie für die Reinigung ein weiches, trockenes Tuch. Benutzen Sie niemals Lösungsmittel oder Flüssigkeiten auf Ölbasis. Benutzen Sie zum Entfernen hartnäckiger Flecken ein feuchtes Tuch mit mildem Reinigungsmittel.
14. Der Hersteller haftet nicht für Beschädigungen oder Datenverluste aufgrund von Fehlfunktion, Zweckentfremdung oder Modifikation des Gerätes oder aufgrund des Wechselns der Batterie.
15. Unterbrechen Sie die Verbindung nicht während einer Formatierung oder einer Datenübertragung. Bei Unterbrechung drohen Datenverlust und Datenbeschädigung.
16. Wenn das Gerät eine USB-Wiedergabefunktion besitzt, stecken Sie den USB-Stick direkt in das Gerät. Verwenden Sie kein USB-Verlängerungskabel, weil die erhöhte Störungsanfälligkeit zu Datenverlust führen kann.
17. Das Typenschild befindet sich an der Unter- oder Rückseite des Gerätes.
18. Dieses Gerät ist nicht zur Benutzung durch Personen (einschließlich Kinder) mit physischen, sensorischen oder mentalen Beeinträchtigungen oder ohne ausreichende Erfahrung vorgesehen, es sei denn, sie werden durch eine für ihre Sicherheit verantwortliche Person beaufsichtigt oder wurden in die ordnungsgemäße Bedienung des Gerätes durch eine für ihre Sicherheit verantwortliche Person eingewiesen.

19. Dieses Produkt ist nur für den nicht-professionellen Gebrauch und nicht für gewerbliche oder industrielle Zwecke bestimmt.

20. Stellen Sie sicher, dass das Gerät in einer stabilen Position aufgestellt ist. Schäden, die durch Verwendung dieses Produkts in einer instabilen Position, durch Vibrationen, Stöße oder Nichtbeachtung der anderen in diesem Handbuch enthaltenen Warnungen und Sicherheitsmaßnahmen entstehen, werden nicht durch die Garantie abgedeckt.

21. Entfernen Sie niemals das Gehäuse dieses Gerätes.

22. Stellen Sie dieses Gerät niemals auf andere elektrische Geräte.

23. Halten Sie Kinder von den Plastiktüten fern.

24. Benutzen Sie nur vom Hersteller spezifizierte Erweiterungen/Zubehörteile.

25. Lassen Sie alle Wartungs-/Reparaturarbeiten von qualifiziertem Servicepersonal ausführen.

Reparatur/Wartung wird notwendig, wenn das Gerät in irgendeiner Weise wie beispielsweise am Netzkabel oder am Netzstecker beschädigt wurde oder wenn Flüssigkeit in das Gerät gelangt ist bzw. Gegenstände in das Gerät gefallen sind, das Gerät Regen oder Feuchtigkeit ausgesetzt war, es heruntergefallen ist oder nicht ordnungsgemäß funktioniert.

1. Langes Hören lauter Töne aus einem Musikgerät kann zu zeitweiligem oder permanentem Hörverlust führen.

2. Wenn zum Lieferumfang des Produkts ein Netzkabel oder ein Netzadapter gehört:

- Wenn irgendwelche Probleme auftreten, dann trennen Sie das Gerät vom Stromnetz und setzen Sie sich anschließend mit einer qualifizierten Fachkraft in Verbindung.

- Treten Sie nicht auf den Netzadapter und klemmen Sie ihn auch nicht ein. Seien Sie besonders im näheren Bereich des Netzsteckers und an der Stelle vorsichtig, an der das Netzkabel aus dem Gerät herausgeführt wird. Stellen Sie keine schweren Gegenstände auf den Netzadapter, da er dadurch beschädigt werden kann. Halten Sie das gesamte Gerät außerhalb der Reichweite von Kindern! Durch Spielen mit dem Netzkabel können sie sich ernsthafte Verletzungen zuziehen.

- Trennen Sie das Gerät während eines Gewitters oder bei längerer Nichtbenutzung vom Stromnetz.

- Die Netzsteckdose muss sich in der Nähe des Gerätes befinden und einfach zu erreichen sein.

- Überlasten Sie Steckdosen und Verlängerungsleitungen nicht. Eine Überlastung kann zu Brandgefahr bzw. Stromschlag führen.

- Geräte der Schutzklasse 1 müssen Sie an eine Netzsteckdose mit Schutzleiter anschließen.

- Geräte der Schutzklasse 2 benötigen keinen Schutzleiteranschluss.

- Greifen Sie beim Abziehen von der Netzsteckdose am Netzstecker. Ziehen Sie ihn nicht durch Zerren am Kabel heraus. Das kann zu einem Kurzschluss führen.

- Verwenden Sie weder ein beschädigtes Netzkabel noch einen beschädigten Netzstecker oder eine lockere Steckdose. Missachtung kann zu Brand oder Stromschlag führen.

1. Wenn das Produkt mit einer Fernbedienung mit Batterien/Knopfzellen geliefert wird oder das Produkt eine derartige Fernbedienung umfasst:

Warnung:

- Die Batterie nicht verschlucken – Verätzungsgefahr.

- Die mit diesem Produkt gelieferte Fernbedienung enthält eine Knopfzelle. Das Verschlucken der Batterie kann innerhalb von nur 2 Stunden zu schwersten inneren Verbrennungen mit Todesfolge führen.

- Halten Sie neue und gebrauchte Batterien von Kindern fern.

- Falls sich das Batteriefach nicht richtig schließen lässt, stellen Sie die Benutzung des Gerätes ein und halten Sie es von Kindern fern.

- Wenn Sie vermuten, dass Batterien verschluckt oder in eine Körperöffnung eingeführt worden sind, suchen Sie umgehend eine(n) Ärztin/Arzt auf.

1. Warnhinweise bzgl. der Verwendung von Batterien:

Es besteht Explosionsgefahr, wenn die Batterie nicht ordnungsgemäß ersetzt wird. Tauschen Sie die Batterie nur gegen eine Batterie des gleichen Typs aus.

- Die Batterie darf während der Benutzung, Aufbewahrung oder des Transports weder sehr hohen oder sehr niedrigen Temperaturen noch niedrigem Luftdruck in großen Höhenlagen ausgesetzt werden.

- Die Auswechslung der Batterie mit einem falschen Batterietyp kann zum Explodieren der Batterie oder zum Entweichen von entflammbarem Gas oder Auslaufen von entflammbarer Flüssigkeit aus der Batterie führen.

- Die Entsorgung der Batterie in Feuer oder einem heißen Ofen oder das mechanische Zerkleinern oder Zerteilen der Batterie kann zu Explosionen führen.

- Das Verbleiben der Batterie in einer Umgebung mit sehr hohen Temperaturen kann zum Explodieren der Batterie oder zum Entweichen von entflammbarem Gas oder zum Auslaufen von entflammbarer Flüssigkeit aus der Batterie führen.

• Eine einem sehr niedrigen Luftdruck ausgesetzte Batterie kann explodieren oder es kann aus einer einem sehr niedrigen Luftdruck ausgesetzten Batterie entflammbares Gas entweichen oder entflammbare Flüssigkeit auslaufen.
• Legen Sie besonderes Augenmerk auf den ökologischen Aspekt der Batterieentsorgung.

AUFSTELLEN

• Packen Sie alle Teile aus und entfernen Sie danach die Schutzmaterialien.
• Schließen Sie das Gerät erst an das Stromnetz an, nachdem Sie die Netzspannung überprüft haben und alle anderen notwendigen Anschlüsse hergestellt sind.

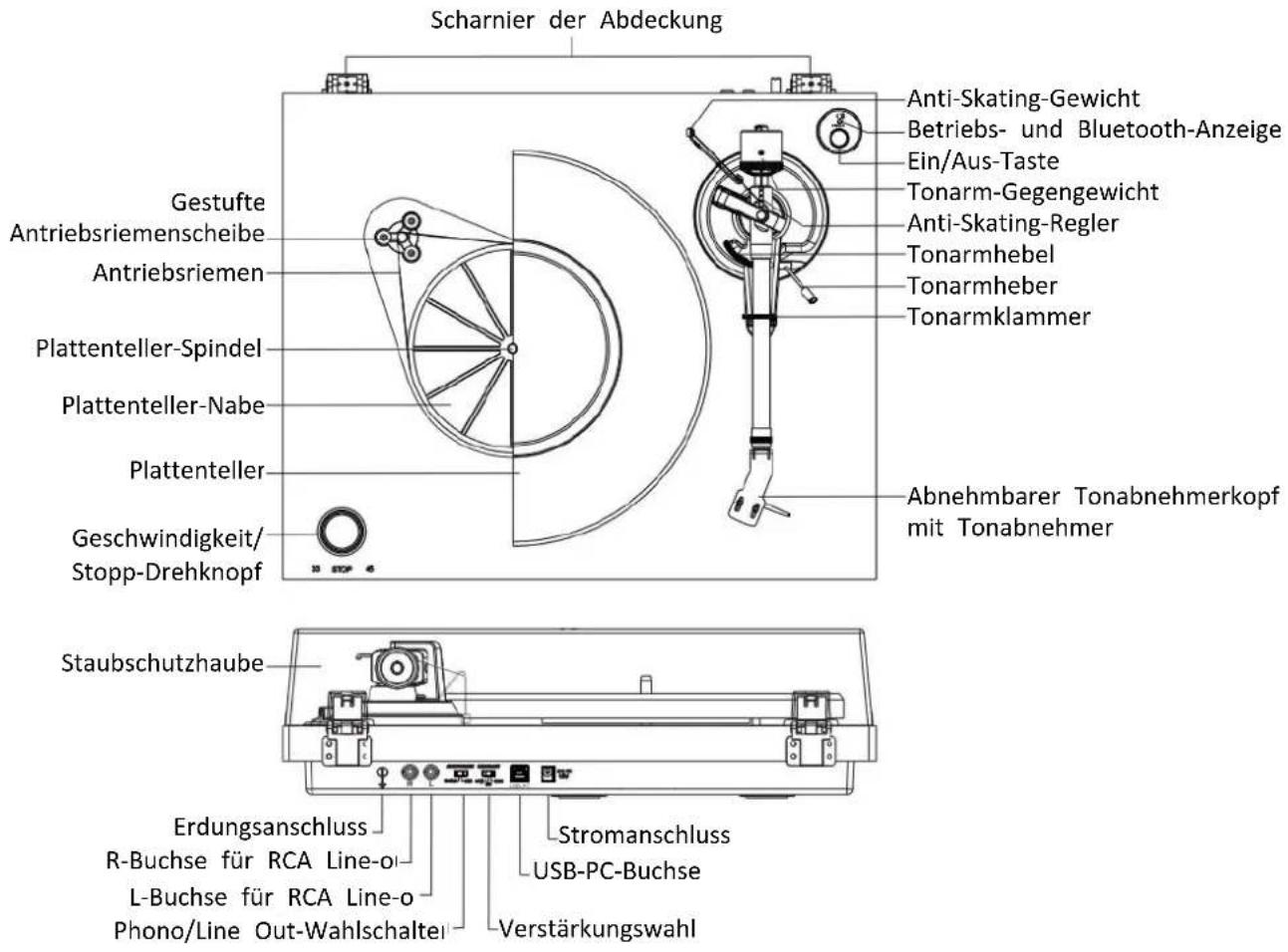

Produktbeschreibung

Scharnier der Abdeckung Anti-Skating-Gewicht Betriebs- und Bluetooth-Anzeige Ein/Aus-Taste Tonarm-Gegengewicht Anti-Skating-Regler Tonarmhebel Tonarmheber Tonarmklammer Gestufte Antriebsriemenscheibe Antriebsriemen Plattenteller-Spindel Plattenteller-Nabe Plattenteller Abnehmbarer Tonabnehmerkopf mit Tonabnehmer Geschwindigkeit/ Stopp-Drehknopf Staubschutzhaube Erdungsanschluss R-Buchse für RCA Line-o- L-Buchse für RCA Line-o Phono/Line Out-Wahlschalte Stromanschluss USB-PC-Buchse Verstärkungswahl

Inbetriebnahme

1. Stellen Sie das Gerät auf eine flache und ebene Oberfläche. Der gewählte Standort sollte stabil und vibrationsfrei sein.
2. Bringen Sie den Deckel des Plattenspielers an den Scharnieren an.
3. Entfernen Sie das Band, mit dem der Tonarm befestigt ist.
4. Legen Sie den Antriebsriemen um die Plattenteller-Nabe und ziehen Sie den Riemen mit Hilfe der mitgelieferten Riemenzange durch den Schlitz der Motorrolle.
5. Setzen Sie den Plattenteller auf die Plattentellerachse auf.
6. Legen Sie die Gleitmatte auf den Plattenteller.
7. Schieben Sie das Tonarm-Gegengewicht auf den Tonarm und drehen Sie es leicht auf die hintere Welle des Tonarms.
8. Stellen Sie das Gegengewicht ein, um den richtigen Druck auf die Abtastnadel einzustellen.
9. Bringen Sie das Anti-Skating-Gewicht an.
10. Schließen Sie den AC-DC-Adapter an die Stromanschluss des Geräts an.
    Hinweis: Stecken Sie den Netzadapter nicht in die Steckdose, bevor die Montage abgeschlossen ist.

Einstellung der Abwärtskraft des Tonabnehmers

Gegengewicht

Abwärtskraft-Skalenring

Mittellinie

Das mitgelieferte Gegengewicht ist für Tonabnehmer mit einem Gewicht zwischen 6,0 und 8,0 g geeignet.

Schieben und drehen Sie das Gegengewicht vorsichtig auf die Rückseite des Tonarms (mit der Skala zur Vorderseite des Plattentellers hin).

Entfernen Sie die Schutzkappe des Tonabnehmers.

Senken Sie den Tonarmlift ab und positionieren Sie den Tonabnehmer in den Zwischenraum zwischen

Tonarmauflage und Plattenteller.

Drehen Sie das Gegengewicht vorsichtig, bis der Tonarm ausbalanciert ist. Der Tonarm sollte in die

Gleichgewichtsposition zurückkehren, wenn er nach oben oder unten bewegt wird. Nehmen Sie diese Einstellung sorgfältig vor.

Sobald der Tonarm korrekt ausbalanciert ist, stellen Sie ihn wieder in seine Ruheposition. Halten Sie das

Gegengewicht fest, ohne es zu bewegen, und drehen Sie den Abwärtskraft-Skalenring vorsichtig, bis der Nullpunkt mit der schwarzen Linie auf der Rückseite des Tonarms zusammenfällt. Prüfen Sie, ob sich der Arm noch im Gleichgewicht befindet.

1.75 0 0.25 15 0 5 1 62.0

Drehen Sie das Gegengewicht gegen den Uhrzeigersinn (von vorne gesehen), um die Abwärtskraft gemäß den Empfehlungen des Tonabnehmerherstellers einzustellen. Eine Markierung auf der Skala entspricht einer Abwärtskraft von 0,05g.

HINWEIS: Die empfohlene Abwärtskraft für die werkseitig montierte Patrone beträgt 2,0 ± 0,2g.

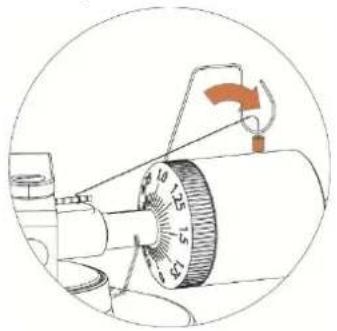

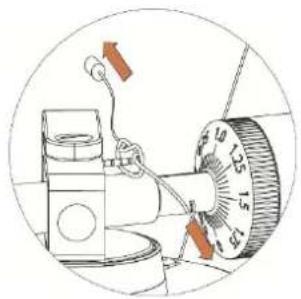

Anti-Skating-Gewicht positionieren

In der Verpackung befindet sich ein Anti-Skating-Gewicht mit einer kleinen Angelschnur. Bitte folgen Sie den folgenden Schritten, um das Anti-Skating-Gewicht zu positionieren:

1. Schieben Sie das geschlungene Ende der Angelschnur über den Einstellstummel des Anti-Skating-Gewichts und in die dritte Nut (die richtige Anti-Skating-Kraft für den werkseitig montierten Tonabnehmer).

1. Ziehen Sie leicht am Anti-Skating-Gewicht, damit sich die Angelschnur bis zum Stummel bewegt.

2. Heben Sie das Anti-Skating-Gewicht über den Anti-Skating-Gewichtsdrahtträger. Das Anti-Skating-Gewicht sollte jetzt links von der Halterung frei baumeln.

Die Anti-Skating-Kraft muss entsprechend der Abwärtskraft wie folgt eingestellt werden:

Abwärtskraft Rille im Stummel

0,51 - 1,02g 1. von Lagerringen

2,04g oder mehr 4." " "

Anschluss der Stereoanlage

RCA-Buchse

- Die RCA-Buchsen dieses Geräts dienen sowohl als Phono- als auch als Line-Ausgangsbuchsen. Die Funktion wird durch den Phono/Line-Schalter festgelegt.

- Bei Verwendung als Line-Ausgang geben die Buchsen analoge Line-Pegel-Signale aus und können direkt mit einem Paar Aktivlautsprechern oder dem entsprechenden Eingang Ihrer Stereoanlage verbunden werden. Bei Verwendung als Phono-Ausgang sollten sie an den Phono-Vorverstärker oder den Phono-Eingang der Stereoanlage angeschlossen werden.

- Der rote Stecker wird mit dem rechten Kanal und der weiße Stecker mit dem linken Kanal verbunden.

Hinweis:

• Wenn sich der Phono/Line-Schalter in der Position LINE befindet, die RCA-Buchsen jedoch an den Phono-Eingang der Stereoanlage angeschlossen sind, kann es aufgrund von Eingangsüberlastung zu Tonverzerrungen und Beschädigung Ihrer Stereoanlage führen.
• Wenn sich der Phono/Line-Schalter in der Position PHONO befindet, die RCA-Buchsen aber an den Line-Eingang der Stereoanlage angeschlossen sind, ist die Lautstärke aufgrund der fehlenden Signalvorverstärkung sehr niedrig.

Die RCA-Buchse ist nicht für den direkten Anschluss an die passiven/stromlosen Lautsprecher vorgesehen; in diesem Fall wird die Lautstärke sehr niedrig sein.

Schalter VERSTÄRKUNG AUSWÄHLEN

Gleichen Sie beim Abspielen die unterschiedliche Lautstärke der Schallplatten aus. Wenn die Tonspur auf der Schallplatte mit einer geringen Lautstärke aufgenommen wurde, stellen Sie diesen Schalter auf HIGH, um die Schallplatte mit der entsprechenden Lautstärke abzuspielen. Wenn die Tonspur auf der Schallplatte mit einer hohen Lautstärke aufgenommen wurde, kann es beim Abspielen der Schallplatte mit dieser Einstellung auf HIGH zu Tonverzerrungen kommen. Ändern Sie die Einstellungen auf einen für die Schallplatte geeigneten Wert.

Wenn der Schalter OUTPUT SELECT auf LINE steht, wirkt sich die Lautstärkeanpassung auf die Audioausgabe, die Wiedergabelautstärke bei BLUETOOTH-Verbindungen sowie die Aufnahmelautstärke auf dem Computer aus. Dagegen wirkt sie sich auf die Audioausgabe nicht, wenn der Schalter OUTPUT SELECT auf PHONO eingestellt ist.

Hauptstromanschluss

Das Netzteil befindet sich in der Schaumstoffverpackung. Packen Sie das Netzteil aus und stecken Sie das kleine Ende in die Gleichstrombuchse auf der Rückseite des Plattenspielers. Stecken Sie das Netzteil in eine Steckdose.

Bedienung

Bedienung des Plattenspielers

1. Schließen Sie das beiliegende Netzteil an das Gerät an und halten Sie die Ein-/Aus-Taste gedrückt, um den Plattenspieler einzuschalten.
2. Entfernen Sie die Abdeckung der Tonnadel vom Kopfteil des Tonabnehmers.
3. Bringen Sie die sogenannte Slipmat auf dem Plattenteller an und legen Sie eine Schallplatte darauf. Sollten Sie Schallplatten mit 45 U/min verwenden, setzen Sie zuerst den 45-U/min-Adapter auf die Zentrierung, bevor Sie die Schallplatte auf den Plattenteller legen.
4. Bringen Sie den Drehzahlregler (33/45 U/min) unter Berücksichtigung der verwendeten Schallplattenart in die entsprechende Stellung. Der Plattenteller beginnt sich zu drehen.
5. Lösen Sie den Tonarm aus der sich an der Tonarmablage befindlichen Klemmvorrichtung und bringen Sie den Hebel zum Anheben des Arms in die obere Stellung.
6. Positionieren Sie den Tonarm an der gewünschten Stelle (Rille) über der Schallplatte.
7. Bringen Sie den Hebel zum Anheben des Tonarms in die untere Stellung, um den Tonarm zur Schallplatte zu bewegen. Alternativ können Sie die Nadel auch auf die gewünschte Stelle der Schallplatte setzen.
8. Senken Sie den Tonarm vorsichtig ab, bis er die Schallplatte berührt.
9. Sind Sie mit dem Abspielen der Schallplatte fertig, heben Sie den Tonarm an und bringen Sie ihn wieder in der

Klemmvorrichtung der Tonarmablage unter. Bringen Sie anschließend den Geschwindigkeit-/Stopp-Drehregler in die Stellung „Stop“.

1. Drücken Sie die Ein-/Aus-Taste, um das Produkt auszuschalten.

Bluetooth-Bedienung

Dieses Produkt ist mit einem Bluetooth-Sender ausgestattet, der die drahtlose Übertragung von Audio an einen Bluetooth-Lautsprecher oder das Headset ermöglicht.

1. Schalten Sie Ihren Bluetooth-Lautsprecher ein und stellen Sie sicher, dass er sich im Kopplungsmodus befindet.

2. Schalten Sie den Plattenspieler mit der Einschalttaste ein. Die LED-Anzeige leuchtet zunächst ROT und blinkt dann blau, während der Bluetooth-Lautsprecher oder -Kopfhörer gesucht wird.
   Hinweis: Wenn Sie die Bluetooth-Suchfunktion deaktivieren möchten, können Sie die Einschalttaste 3 Sekunden lang drücken, dann leuchtet die LED-Anzeige ROT.

3. Während des Kopplungsvorgangs blinkt die blaue LED-Anzeige zweimal pro Sekunde. War der Kopplungsvorgang erfolgreich, leuchtet sie durchgehend.

Hinweis: Dieses Gerät stellt eine Verbindung mit dem nächstgelegenen Bluetooth her. Sollte nach zwei Minuten kein Bluetooth-Lautsprecher für die Verbindungsherstellung gefunden worden sein, wird der Bluetooth-Sender automatisch deaktiviert und die LED-Betriebsanzeige/-Bluetooth-Anzeige leuchtet wieder durchgehend rot.

1. Wenn Sie die Kopplung aufheben möchten, halten Sie entweder drei Sekunden lang die Ein-/Aus-Taste gedrückt oder deaktivieren Sie die Bluetooth-Funktion an Ihrem Bluetooth-Lautsprecher oder Kopfhörer.

"Dieses Produkt verfügt über eine Bluetooth-Übertragungsfunktion, Sie können damit keinen Bluetooth-Ton empfangen: das bedeutet, dass Sie drahtlos ein Bluetooth-Tonsignal an ein externes Gerät wie einen Bluetooth-Lautsprecher, einen Bluetooth-Kopfhörer, ein Audiosystem mit Bluetooth-Empfang,... übertragen können"

Überblick über die Audiosoftware Audacity

Audacity ist Freeware unter der GNU General Public License (GPL). Weitere Informationen sowie den Open-Source-Quellcode finden Sie im Internet unter https://www.audacityteam.org/download/

* Bitte vergewissern Sie sich vor dem Start der Software, dass Sie sie installiert haben.

Einrichten Ihres PCs für die Arbeit mit Audacity

1. Schließen Sie das mitgelieferte USB-Kabel am Plattenspieler an.
2. Verbinden Sie den verbleibenden USB-Stecker mit Ihrem Computer.
3. Installieren Sie die Audiosoftware Audacity.
4. Starten Sie das Programm Audacity.
5. Wählen Sie im Audacity-Menü unter dem Reiter Edit (Bearbeiten) Preferences (Einstellungen) aus.

1. Klicken Sie oben links auf den Reiter Audio I/O (Audioschnittstelle).

2. Wählen Sie unter Playback (Wiedergabe) bei Device (Gerät) your internal sound card (Ihre interne Soundkarte) aus.

3. Wählen Sie unter Recording (Aufnahme) bei Device (Gerät) USB Audio CODEC aus.
4. Wählen Sie unter Recording (Aufnahme) bei Channels (Kanäle) 2 (Stereo) aus.
5. Setzen Sie einen Haken bei Play other tracks while recording new one (Andere Spuren während Aufnahme abspielen (Overdub)).
6. Setzen Sie einen Haken bei Software Playthrough (Eingang per Software durchschleifen).

Aufzeichnen von Alben mit Audacity

1. Speichern eines Projekts

- Audacity speichert alle geänderten und aufgezeichneten Audiodateien im Verzeichnis Projectname_data (Projektname_data), das sich dort befindet, wo Sie Ihr Projekt gespeichert haben.

• Wählen Sie unter dem Audacity-Reiter File (Datei) Save Project as (Projekt speichern als) aus und wählen Sie danach den Speicherort und den Namen für Ihr Projekt aus.
• Bitte beachten Sie, dass Ihnen nur die Option „Save As... (Speichern als)“ zur Verfügung steht, wenn Sie Audacity neu gestartet haben.

- Bereiten Sie Ihren über USB verbundenen Plattenspieler für die Wiedergabe des Titels oder Albums vor, den/das Sie aufzeichnen möchten.

- Klicken Sie zum Starten der Aufzeichnung auf die rote Aufzeichnungstaste.

- Senken Sie den Tonarm des über USB verbundenen Plattenspielers bei dem Titel/Album ab, den/das Sie aufzeichnen möchten.

- Klicken Sie auf die blaue Pausetaste, um die Aufzeichnung zu pausieren. Klicken Sie diese erneut an, um die

• Klicken Sie auf die gelbe Stopptaste

Das war's auch schon. Sie können jetzt mit Ihrer Aufzeichnung herumexperimentieren und die vielen Bearbeitungsmöglichkeiten von Audacityerkunden. Sie können die Undo-Funktion (Rückgängig machen) fast unbegrenzt benutzen, solange das Projekt geöffnet ist.

HINWEIS: CDs können direkt aus Audacity heraus nicht gebrannt werden. Hierfür benötigen Sie ein separates CD-Brennprogramm.

Wartung und Reinigung

1. Berühren Sie die Spitze des Stiftes nicht mit den Fingern. Vermeiden Sie es, die Nadel an der Matte des

Plattenspielers oder an der Kante einer Schallplatte anzustoßen.

1. Reinigen Sie die Abtastnadel regelmäßig mit einer weichen Bürste, indem Sie diese nur von hinten nach vorne bewegen.
2. Reinigen Sie die Schallplatten mit einer Schallplatten-Reinigungsbürste und Schallplatten-Reinigungslösung, um sie von Staub und Fett zu befreien.
3. Reinigen Sie den Plattenspielerdeckel und das Plattenspielergehäuse mit einem leicht angefeuchteten Mikrofasertuch.

Hinweis: Verwenden Sie keine Reinigungsmittel, die Alkohol, Benzol oder andere scharfe Chemikalien enthalten, da diese den Lack und die Oberfläche des Plattenspielers beschädigen könnten.

Ihr Plattenspieler benötigt wenig oder gar keine regelmäßige Wartung. Entfernen Sie Staub mit einem leicht angefeuchteten antistatischen Tuch. Verwenden Sie niemals ein trockenes Tuch, da dies statische Elektrizität erzeugt und noch mehr Staub anzieht! Antistatische Reinigungsmittel sind im Fachhandel erhältlich, müssen aber sparsam verwendet werden, um Schäden an Gummiteilen zu vermeiden. Es wird empfohlen, die Nadelabdeckung vor der Reinigung oder Wartung anzubringen, um Schäden zu vermeiden.

Wenn der Plattenspieler über einen längeren Zeitraum nicht benutzt wird, sollte der Antriebsriemen entfernt werden, um eine ungleichmäßige Dehnung zu vermeiden.

Trennen Sie den Plattenspieler vor der Wartung vorsichtshalber immer vom Stromnetz!

Nützliche Tipps

Der Plattenspieler sollte auf einer resonanzarmen Unterlage wie z. B. Holz oder einer mehrschichtigen Sperrholzplatte aufgestellt werden, um zu vermeiden, dass die Wiedergabe durch Strukturschwingungen gestört wird.

Tonabnehmer auswechseln

1. Bringen Sie vor dem Auswechseln des Tonabnehmers den Tonabnehmerschutz wieder auf dem Tonabnehmer an, um eine Beschädigung des Tonabnehmers während des Auswechselns zu vermeiden.
2. Entfernen Sie vorsichtig die Kabel des Original-Tonabnehmers.
3. Lösen Sie die beiden Schrauben am Tonabnehmerkopf, mit denen der Tonabnehmer befestigt ist, und nehmen Sie den Original-Tonabnehmer heraus.
4. Setzen Sie den neuen Tonabnehmer auf den Tonabnehmerkopf und ziehen Sie ihn leicht an. Ziehen Sie die Schrauben zu diesem Zeitpunkt noch nicht ganz fest.
5. Schließen Sie die Kabel an die Anschlüsse des neuen Tonabnehmers an. Die Kabelfarben sind wie folgt:

Weiß	Linker Kanal positiv	(L+)
Blau	Linker Kanal negativ	(L-)
Rot	Rechter Kanal positiv	(R+)
Grün	Rechter Kanal negativ	(R-)

1. Stellen Sie die Position des Tonabnehmers ein, um sicherzustellen, dass er genau auf dem Tonabnehmerkopf ausgerichtet ist, damit die Nadel die Rillen perfekt parallel abtastet.

Legen Sie dazu das mitgelieferte Papier-Winkelmesser zur Ausrichtung des Tonabnehmers über die Spindel des Plattenspielers, heben Sie den Tonarm vorsichtig an und setzen Sie die Spitze der Tonabnehmernadel auf die mit 130 mm bzw. 250 mm markierten Punkte. Justieren Sie die Position des Tonabnehmers auf dem Tonabnehmerkopf, bis der Tonabnehmer an beiden Positionen perfekt parallel zu den Referenzlinien steht.

1. Ziehen Sie die Schrauben vollständig an, sobald die perfekte Ausrichtung erreicht ist.

Technische Daten

Hauptgerät
Sendeleistung	AC-Netzteil, DC-Ausgang 12 V 500 mA
Leistungsaufnahme	6 W
Plattenspielergeschwindigkeit	33 1/3, 45 U/min
Geschwindigkeitsabweichung	± 1,0 %
Gleichlaufschwankung	< 0,15 %
Signal-Rausch-Verhältnis	55 dB
Anpressdruckbereich	0 - 2,2g
Effektive Tonarmlänge	218,5 mm
Überstand	18,5 mm
Plattenspieler-Abmessungen (B x H x T)	418 x 123 x 346 mm, mit geöffnetem Deckel 420 x 410 x 421
Gewicht	6,65 kg

Nadel: AT-VM95E

Frequenzgang	20 Hz - 20.000 Hz
Kanalbalance	< 2,0 dB
Kanaltrennung	> 20 dB
Ausgangsspannung	4,0 mV
Empfohlener Lastwiderstand	47 kΩ
Verstärkersanschluss	MM - Eingang
Empfohlener Tracking-Druck	1,8 - 2,2g
Gewicht	6,1 g

Hinweis:

- Änderung von Design und Spezifikationen ohne vorherige Ankündigung vorbehalten.

Netzadapter:

Hersteller: BRIGHTPOWER OPTOELECTRONIC TECHNOLOGY CO., LTD

Modellnummer: SW1200500-FM

Eingangsspannung: 100 – 240 V

Wechselstromfrequenz des AC-Eingangs: 50/60 Hz

Ausgangsspannung: 12 V Gleichspannung

Ausgangsstrom: 0,5 A

Ausgangsleistung: 6 W

Durchschnittliche Effizienz bei Normallast: 79,62 %

Effizienz bei Niederlast (10 %): 70,40 %

Leistungsaufnahme bei Nulllast: 0,073 W

Benutzen Sie nur die in der Bedienungsanleitung angegebene Stromversorgung

Problembehebung

Es gibt keinen Strom

• Das Netzteil ist nicht richtig angeschlossen.
- Kein Strom an der Steckdose.

Das Gerät ist eingeschaltet, aber der Plattenteller dreht sich nicht.

• Stellen Sie die Speed/STOP-Taste auf 33 oder 45 ein, um die Wiedergabe zu starten.
• Der Antriebsriemen des Plattenspielers ist nicht montiert oder ist abgerutscht.
• Das Produkt hat sich automatisch in den Standby-Modus versetzt. Schalten Sie es wieder ein.

Der Plattenteller dreht sich, aber es ist kein Ton zu hören, oder der Ton ist nicht laut genug.

• Der Tonabnehmerschutz ist noch aktiv.
• Der Tonarm ist mit dem Hebel angehoben.
• Der Phono/Line-Schalter steht auf PHONO, aber die RCA-Buchsen sind mit dem Line-Eingang der Stereoanlage verbunden.
• Sie haben vergessen, den Lautsprecher an den Plattenspieler anzuschließen.

Verzerrter oder inkonsistenter Klang von einem oder beiden Kanälen:

• Der Plattenspieler ist an den falschen Verstärkereingang angeschlossen.
• Nadel oder Cantilever beschädigt.
• Antriebsriemen überdehnt oder verschmutzt.
• Plattentellerlager ohne Öl, verschmutzt oder beschädigt.
• Staub auf der Abtastnadel.
• MM/MC-Schalter am Vorverstärker falsch eingestellt.

Schallplatte klingt zu schnell oder zu langsam

- Falsche Geschwindigkeit für die Schallplatte gewählt.

Starkes Brummen am Phono-Eingang

• Das Kabel ist nicht richtig geerdet.
- Plattenspieler zu nahe an den Lautsprechern.

Hinweis:

Um die Nadel zu schützen, schaltet sich der Plattenteller automatisch ab, wenn 3 Minuten lang keine Musik abgespielt wurde. Um den Stromverbrauch zu senken, wechselt das gesamte Gerät automatisch in den Standby-Modus, wenn etwa 20 Minuten lang keine Musik abgespielt wurde.

Um das Gerät neu zu starten, drücken Sie die EIN/AUS-Taste.

Wenn sich Ihr Gerät regelmäßig ausschaltet, ist dies kein Defekt.

Garantie

Lenco bietet Leistungen und Garantien im Einklang mit Europäischem Recht. Setzen Sie sich deshalb im Falle von

Reparaturen (sowohl während als auch nach Ablauf der Garantiezeit) mit Ihrem Fachhändler in Verbindung.

Wichtiger Hinweis: Es ist nicht möglich, Produkte für Reparaturen direkt an Lenco zu schicken.

Wichtiger Hinweis: Wenn dieses Gerät aus welchem Grund auch immer durch ein nicht offizielles Servicezentrum geöffnet oder durch dieses Servicezentrum darauf zugegriffen wurde, erlischt die Garantie.

Dieses Gerät ist nicht für professionelle Zwecke geeignet. Falls das Gerät für professionelle Zwecke eingesetzt wird, erlöschen alle Garantieverpflichtungen seitens des Herstellers.

Haftungsausschluss

Aktualisierungen der Firmware und/oder Hardware-Komponenten werden regelmäßig durchgeführt. Aus diesem Grund können einige der Anweisungen, Spezifikationen und Abbildungen in dieser Dokumentation von dem Ihnen vorliegenden Gerät geringfügig abweichen. Alle in diesem Handbuch beschriebenen Elemente dienen nur zur Illustration und treffen auf Ihre individuelle Situation möglicherweise nicht zu. Aus der in diesem Handbuch getätigten Beschreibung können keine Rechtsansprüche oder Leistungsanforderungen geltend gemacht werden.

Entsorgung des Altgeräts

Dieses Symbol zeigt an, dass das entsprechende Produkt oder dessen Akku/Batterie in Europa nicht mit dem normalen Hausmüll entsorgt werden darf. Um die ordnungsgemäße Abfallbehandlung des Produkts und dessen Akku/Batterie zu gewährleisten, müssen diese im Einklang mit allen anwendbaren örtlichen Vorschriften zur Entsorgung von Elektrogeräten und Akkus/Batterien entsorgt werden. Dadurch helfen Sie, natürliche Ressourcen zu schonen und Umweltschutzstandards zur Verwertung und Entsorgung von Altgeräten aufrecht zu halten (Richtlinie über Entsorgung Elektrischer und Elektronischer Altgeräte).

ÜBEREINSTIMMUNGSERKLÄRUNG

Hiermit erklärt Commaxx, dass der Funkanlagentyp [Lenco LBT-225] der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar:

Typ HF	Freguenzbereich (MHz)	Sendeleistung (dBm)
Bluetooth	2402-2480	< 6

Service

Besuchen Sie bitte für weitere Informationen und unseren Kundendienst unsere Homepage www.lenco.com

Commaxx B.V., Wiebachstraat 37, 6466 NG Kerkrade, Niederlande

Français

ATTENTION :
