BEDIENUNGSANLEITUNG LS-470 LENCO

PRECAUTIONS BEFORE USE

Eine andere als die hier beschriebene Benutzung der Bedienelemente oder Einstellung oder Durchführung von Abläufen kann zu einer Aussetzung gefährlicher Strahlung führen.

VORSICHTSMASSNAHMEN VOR DER BENUTZUNG

BEFOLGEN SIE IMMER FOLGENDE ANWEISUNGEN:

1. Blockieren oder bedecken Sie keine Lüftungsöffnungen. Wenn Sie das Gerät auf ein Regal stellen, halten Sie um das gesamte Gerät 5 cm (2") Freiraum.
2. Stellen Sie das Gerät entsprechend den Anweisungen der mitgelieferten Bedienungsanleitung auf.
3. Halten Sie das Gerät von Hitzequellen wie Radiatoren, Heizern, Öfen, Kerzen oder anderen hitzeerzeugenden Produkten oder offenen Flammen fern. Das Gerätarf nur bei gemäßtem Klima verwendet werden. Sehr kalte oder weiß Umgebungen sind zu vermeiden. Die Betriebstemperatur liegt zwischen 0^ und 35^ .
4. Meiden Sie bei der Benutzung des Produkts die Höhe starker Magnetfelder.
5. Elektrostatice Entladungen können die normale Benutzung deses Gerätes stären.

Sollte dies geschehen, führen Sie einfach einen Reset aus und starten Sie dann das Gerät entsprechend den Anweisungen dieser Bedienungsanleitung neu. Gehen Sie besonderss bei Datenübertragungen mit dem Gerät vorsichtig um und führen Sie diese nur in einer anti-elekstrostatischen Umgebung aus.

1. Warning! Niemals Gegenstände durch die Luftungsschlitze oder Öffnungen in das Gerät stecken. In this gemäß Hochspannung und das Hineinstecken von Gegenständen kann zu Stromschlag und/oder Kurzschluss internet elektrischer Bauteile führen. Spritzen/gießen Sie aus dem gleichen Grund weder Wasser noch andere Flüssigkeiten auf das Gerät.

2. Benutzen Sie das Gerät nicht in nasser oder feuchter Umgebung wie Bad, Dampfküche oder in der Nähe von Schwimmbecken.

3. Das Gerätarf weder Tropf- noch Spritzwasser ausgesetzt werden und es dürfen keine mit Flüssigkeit gefüllten Behälter wie z. B. Vasen auf das Gerät oder in der Nähe des Gerätes gestellt werden.
4. Benutzen Sie das Gerät nicht, wenn Kondensation entstehen kann. Wenn Sie das Gerät in einem warmen, feuchten Raum mit Dampf benutzen, können Wassertropfen oder Kondensation in das Gerät eindringen und u. U. zu Fehlfunktionen des Gerätes führen. Schalten Sie in thisem Fall das Gerät für 1 bis 2 Stunden aus, bevor Sie es erneut einschalten, wobei Sie darauf auf achten sollenn, dass das Gerät vollständig getrocknet ist, bevor Sie es wieder einschalten.
5. Obwohl这点 Gerät unter großter Sorgfalt hergestellt und vor Auslieferung mehrmals überprüft wurde, können trotzdem wie bei jedem anderen elektrischen Gerät auch Probleme auftauchen. Trennen Sie das Gerät bei Rauchentwicklung, starker Hitzeentwicklung oder jeder anderen unnatürlichen Erscheinungsofar vom Stromnetz.
6. Dieses Gerät ist durch eine Stromquelle wie auf dem Typenschild angegeben zu betreiben. Halten Sie bei Unsicherheiten über die Art ihrer Stromversorgung in ihrer Wohnung Rücksprache mit Ihrem Handler oder ihrem Stromversorger.
7. Halten Sie das Gerät von Haustieren fern. Einige Nagetiere lieben es, an Netzkabeln zu nagen.
8. Benutzen Sie für die Reinigung ein weiches, trockenes Tuch. Benutzen Sie niemals Lösungsmittel oder Flüssigkeiten auf Ölbasis. Benutzen Sie zum Entfernen hartnäckiger Flecken ein feuchtes Tuch mit mildem Reinigungsmittel.

9. Der Hersteller haftet nicht für Beschädigungen oder Datenverluste aufgrund von Fehlfunktion, Zweckentfremdung oder Modifikation des Gerätes oder aufgrund des Wechselns der Batterie.

10. Unterbrechen Sie die Verbindung nicht während einer Formatierung oder einer Datenübertragung. Bei Unterbrechung drohen Datenverlust und Datenbeschädigung.

11. Wenn das Gerät eine USB-Wiedergabefunktion besitzt, stecken Sie den USB-Stick direkt in das Gerät. Verwenden Sie kein USB-Verlägerungskabel, weil die erhöhte Störungsanfälligkeit zu Datenverlust führen kann.
12. Das Typenschild befindet sich an der Unter- oder Rückseite des Gerätes.
13. Dieses Gerät ist nicht zur Benutzung durch Personen (einschließlich Kinder) mit physischen, sensorischen oder mentalen Beeinträchtigungen oder ohne ausreichende Erfahrung vorgesehen, es sei dess, sie werden durch eine für ihre Sicherheit verantwortliche Person beaufsichtigt oder wurden in die ordnungsgemäß Bedienung des Gerätes durch eine für ihre Sicherheit verantwortliche Person eingewiesen.
14. Dieses Produkt ist nur für den nicht-professionellen Gebrauch und nicht für gewerbliche oder industrielle Zwecke bestimmt.
15. Stellen Sie sicher, dass das Gerät in einer stabilen Position aufgestellt ist. Schäden, die durch Verwendung diesen Produkts in einer instabilen Position, durch Vibrationen, Stöße oder Nichtbeachtung der anderen in dieser Handbuch enthaltenen Warnungen und Sicherheitsmaßnahmen entstehen, werden nicht durch die Garantie abgedeckt.
16. Entfernen Sie niemals das Gehäuse diesen Gerätes.
17. Stellen Sie diesen Gerät niemals auf andere elektrische Geräte.
18. Halten Sie Kinder von den Plastiktüten fern.
19. Benutzen Sie nur vom Hersteller spezifizierte Erweiterungen/Zubehörteile.
20. Lassen Sie alle Wartungs-/Reparaturarbeiten von qualifiziertem Servicepersonal ausführren. Reparatur/Wartung wird notwendig, wenn das Gerät in irgendiner Weise wie beispielsweise am Netzkabel oder am Netzstecker beschädigt wurde oder wenn Flüssigkeit in das Gerät gelangt ist bzw. Gegenstände in das Gerät

gefallen sind, das Gerät Regen oder Feuchtigkeit ausgesetzt war, es heruntergefallen ist oder nicht ordnungsgemäß Funktioniert.

1. Langes Horen lauter Töne aus einem Musicgeber kann zu zeitweiligem oder permanentem Hörverlust führen.

2. Wenn zum Lieferumfang des Produkts ein Netzkabel oder ein Netzadapter gehört:

3. Wenn irgendwelche Probleme auftreten, trennen Sie das Gerät vom Stromnetz und setzen Sie sich anschließend mit einer qualifizierten Fachkraft in Verbindung.

4. Treten Sie nicht auf den Netzadapter und klemmen Sieihn auch nicht ein. Seien Sie besonders im tatsächen Bereich des Netzsteckers und an der Stelle vorsichtig, an der das Netzkabel aus dem Gerät herausgeführt wird. Stellen Sie keine schweren Gegenstände auf den Netzadapter, da er dadurch beschädigt werden kann. Halten Sie das gesamte Gerät außerhalb der Reichweite von Kindern! Durch Spieler mit dem Netzkabel konnen sie sich ernsthafte Verletzungen zuziehen.

5. Trennen Sie das Gerät während eines Gewitters oder bei längerer Nichtbenutzung vom Stromnetz.
   Die Netzsteckdose muss sich in der Höhe des Gerätes befinden und einfach zu erreichen sein.

6. Überlasten Sie Steckdosen und Verlängerungsleitungen nicht. Eine Überlastung kann zu Brandgefahr bzw. Stromschlag führen.
7. Geräte der Schutzklasse 1 müssen Sie an eine Netzsteckdose mit Schutzleiter anschließen.
8. Geräte der Schutzklasse 2 benötigen keinen Schutzleiteranschluss.
9. Greifen Sie beim Abziehen von der Netzsteckdose am Netzstecker. Ziehen Sieihn nicht durch Zerren am Kabel Heraus. Das kann zu einem Kurzschluss führen.
10. Verwenden Sie[weder ein beschädigtes Netzkabel noch einen beschädigten Netzstecker oder eine lockere

Steckdose. Missachtung kann zu Brand oder Stromschlag führen.

1. Wenn das Produkt mit einer Fernbedienung mit

Batterien/Knopfzellengeliefert wird oder das Produkt eine derartige Fernbedienung umfasst:

Warning:

Die Batterie nicht verschlucken - Veratzungsgefahr.
Die mit diesen Produkt [gelieferte Fernbedienung] enthaltene Knopfelle. Das Verschlucken der Batterie kann innerhalb von nur 2 Stunden zu schwersten inneren Verbrennungen mit Todesfolge führen.
- Halten Sie neue und gebrauchte Batterien von Kindern fern.
- Falls sich das Batteriefach nicht richtig schreiben,Lasst,stellen Sie die Benutzung des Gerätes ein und halten Sie es von Kindern fern.
- Wenn Sie vermuten, dass Batterien verschlückt oder in eine Körperöffnung eingeführt worden sind,uchen Sie umgehend eine(n) Ärztin/Arzt auf.

1. Warnhinweise bzgl. der Verwendung von Batterien:

2. Es besteht Explosionsgefahr, wenn die Batterie nicht ordnungsgemäß ersetzt wird. Tauschen Sie die Batterie nur gegen eine Batterie d gleichen Typs aus.
   Die Batteriearfadhewrend der Benutzung, Aufbewahrung oder des Transports weder sehr hohen oder sehr niedrigen Temperaturen noch niedrigem Luftdruck in groBen Hohenlagen ausgesetzt werden.
   Die Auswechselung der Batterie mit einem falschen Batterietyp kann zum Explodieren der Batterie oder zum Entweichen von entflammbarem Gas oder Auslaufen von entflammbarer Flüssigkeit aus der Batterie führen.
   Die Entsorgung der Batterie in Feuer oder einem halten Ofen oder das mechanische Zerkleinern oder Zerteilen der Batterie kann zu Explosionen führen.

3. Das Verbleiben der Batterie in einer Umgebung mit sehr hohen Temperaturen kann zum Explodieren der Batterie oder zum Entweichen von entflammbarem Gas oder zum Auslaufen von entflammbarer Flüssigkeit aus der Batterie führen.

4. Eine einem sehr niedrigen Luftdruck ausgesetzte Batterie kann explodieren oder es kann aus einer einem sehr niedrigen Luftdruck ausgesetzten Batterie entflammbares Gas entweichen oder entflammbare Flüssigkeit auslaufen.
5. Legen Sie besonderes Augenmerk auf den ökologischen Aspekt der Batterieentsorgung.

INSTALLATION

• Packen Sie alle Teile aus und entfernen Sie danach die Schutzmaterialien.

• Schließen Sie das Gerät erst an das Stromnetz an, nachdem Sie die Netzspannung überprüft haben und alle anderen notwendigen Anschlüsse hergestellt sind.

• These Anweisungen gelten nur für Produkte mit Netzkabel oder Netzadapter.

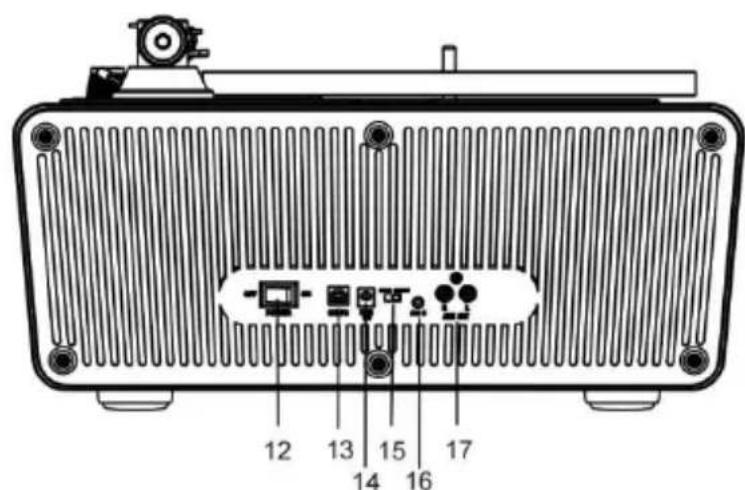

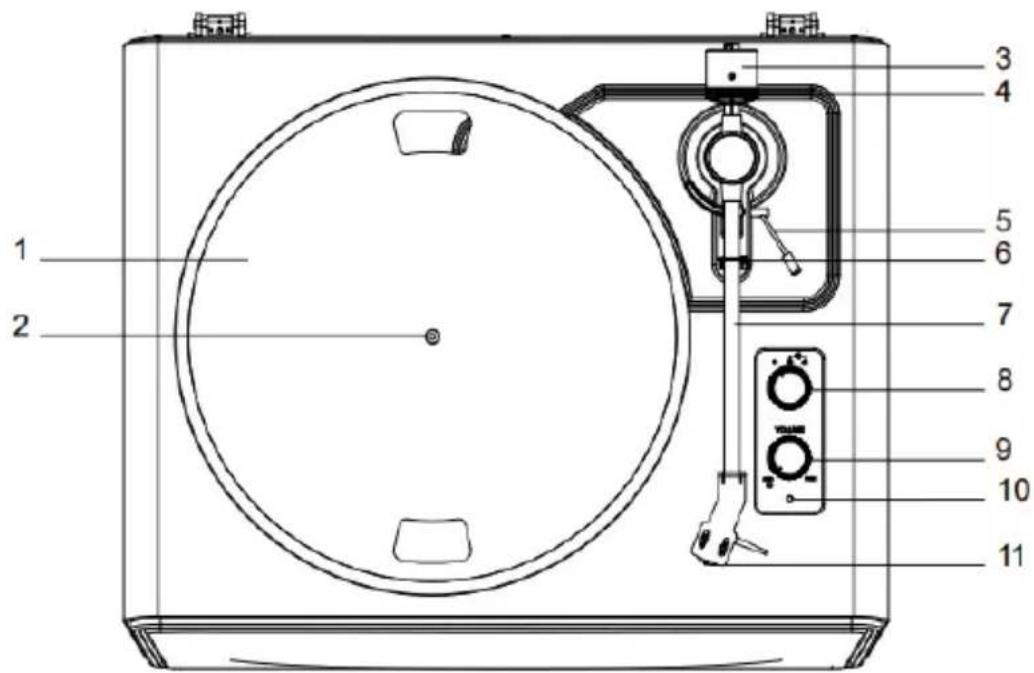

Produktbeschreibung

1. Plattenteller
2. Plattenteller-Spindel
3. Gegengewicht
4. Auflagedruck-Regler
5. Tonarmheber
6. Tonarmklammer
7. Tonarm
8. Funktionregler

9. Ein/Aus-Knopf / Lautstärkeregler

10. LED-Betriebsanzeige

11. Tonabnehmer
12. Ein-/Ausschalter
13. USB-PC-Buchse
14. Stromanschluss
15. Phono- und Aux-Ausgang-Wahlschalter
16. AUX-Eingangsbuchse
17. Cinch-Anschlüsse von Phono und AUX-Ausgang

Lieferumfang

Prüfen Sie vor Installation des Plattenspielers den Lieferumfang anhand der nachstehenden Auflistung auf Vollständigkeit und sightbare Schäden. Bewahren Sie das Original-Verpackungsmaterial auf, falls Sie das Gerät austauschen oder darüberückengeben müssen.

1. Plattenspieler
2. Netzadapter
3. Plattenspieler-Abdeckung
4. Slipmat
5. Plattenteller mit Riemen

6. Gegengewicht

7. Winkelmesser zur Ausrichtung des Tonabnehmers

8. 45-U/min-Adapter
9. Bedienungsanleitung
10. USB-Kabel

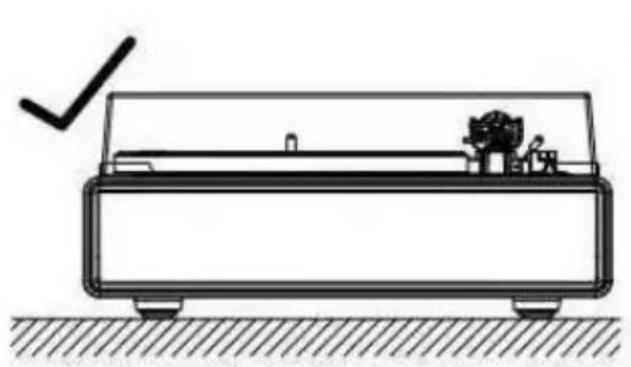

Plattenspieler installmenten

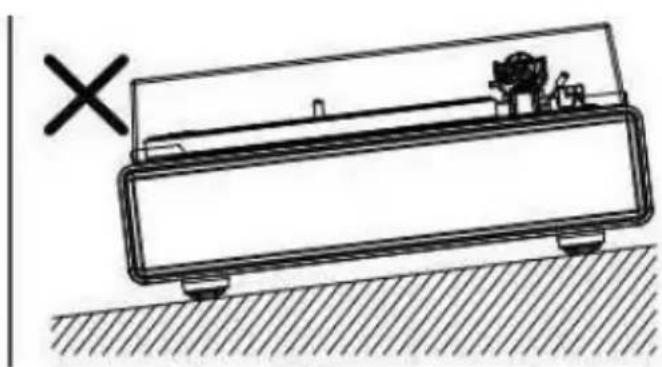

. Stellen Sie den Plattenspieler auf einem ebenen Untergrund auf.
. Vermeiden Sie Auswirkungen von Vibrationen und Schalldruck, indem Sie den Plattenspieler nicht in der Nähe von Geräten, wie Laufsprechern, aufstellen.
. Der Plattenspieler könnte bei Aufstellung geben einem Radio gestört werden. Halten Sie den Plattenspieler dazu nach Möglichkeit von Radios fern.
. Wenn sich der Plattenspieler in der Höhe anderer Geräte befindet, die starke Funkwellen abstrahlen (z. B. Mobiltelefone usw.), konnte es zu Rauschen kommt.

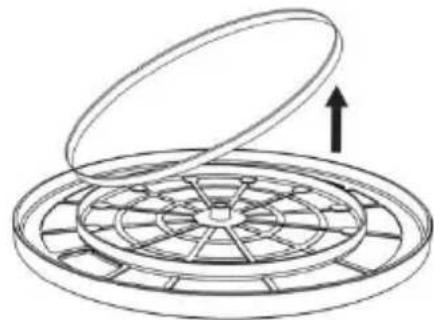

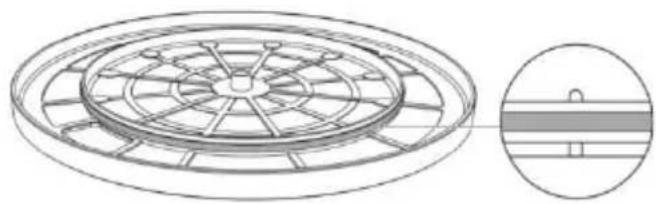

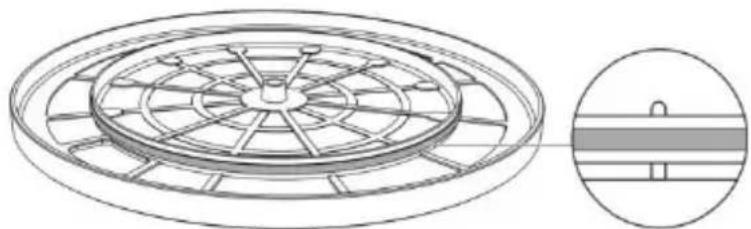

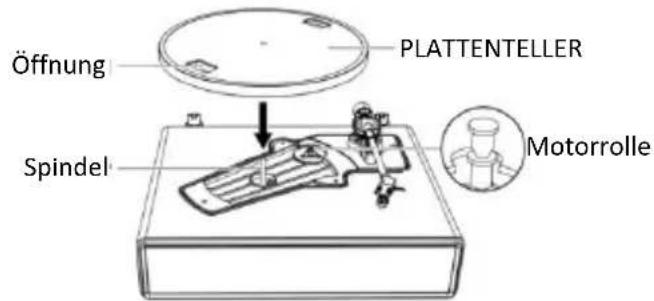

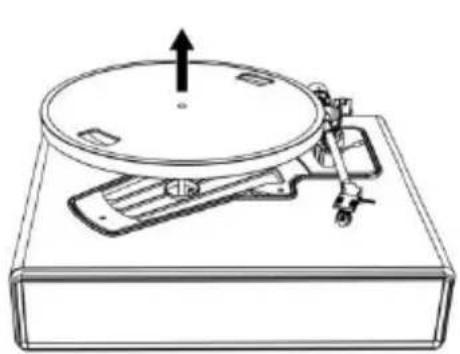

Einrichtung von Drehteller und Riemen

1. Drehen Sie den Plattenteller um und prufen Sie die Position des Riemens.

Achten Sie daraufuf, dass der Antriebsriemen in der Mitte des Kreises gewunden ist. Wenn sich der Antriebsriemen zu hoch oder zu niedrig in dieserm Kreis befindet, konnte der Antriebsriemen abfallen oder die Geschwindigkeit instabil werden.

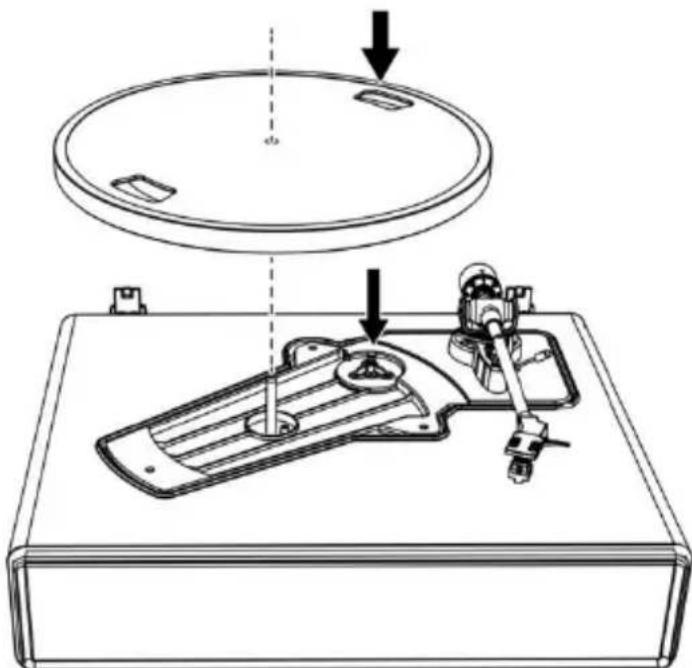

1. Setzen Sie den Drehteller auf die Spindel.

Achten Sie darauf, dass der Drehteller richtig auf der Spindel sitzt.

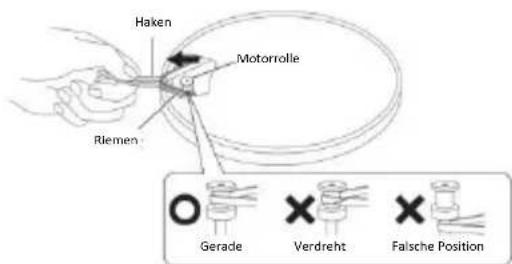

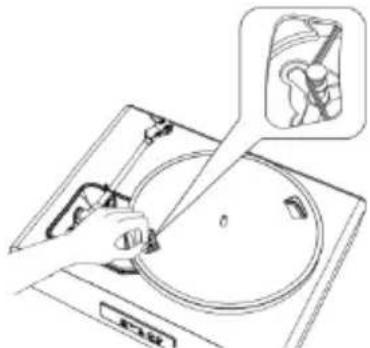

1. Platzieren Sie den Riemen an der Motorrolle.

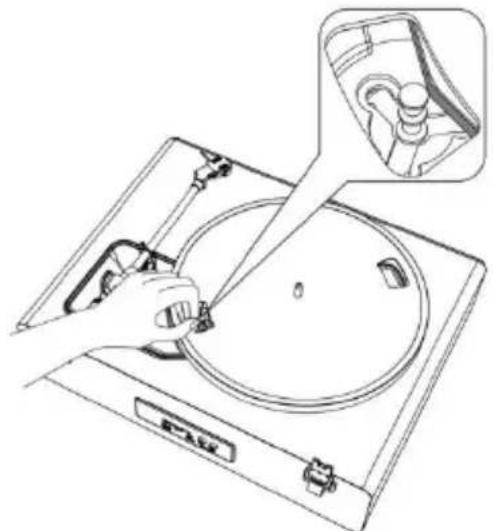

Richten Sie eine der Öffnungen am Drehteller an der Motorrolle aus. Platzieren Sie den Riemen wie abgebildet an der Motorrolle, während Sie beiden Enden des am Riemen befestigten roten Bandesziehen. Achten Sie damit daraufuf, dass sich der Riemen nicht verdreht.

1. Entfernen Sie das rote Band vom Riemen.

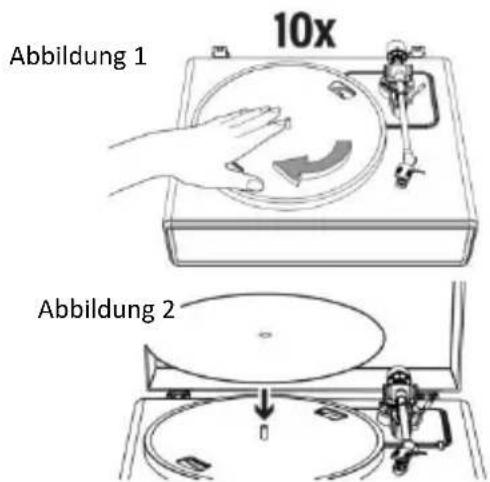

Drehen des Plattentellers

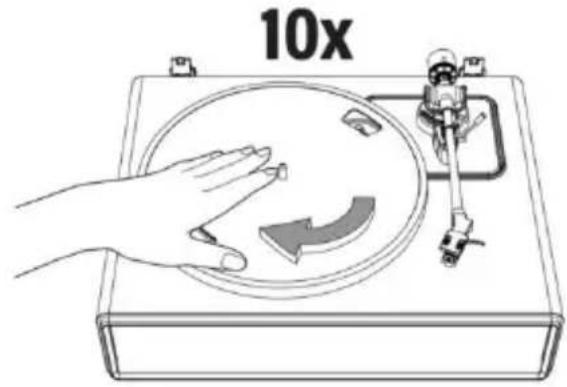

1. Drehen Sie den Plattenteller mit ihren Händen langsam zehnmal im Uhrzeigersinn (Abbildung 1).
2. Dieser Schritt dient der Rücksetzung des automatischen Mechanismus, dem Begradigen des Riemens und der Sicherstellung, dass der Riemen reibungslos am Rand an der Unterseite des Drehtellers lauft.
3. Legen Sie die Slipmat auf den Plattenteller. Achten Sie darauf, dass das Logo auf der Mat nach oben zeigt (Abbildung 2).

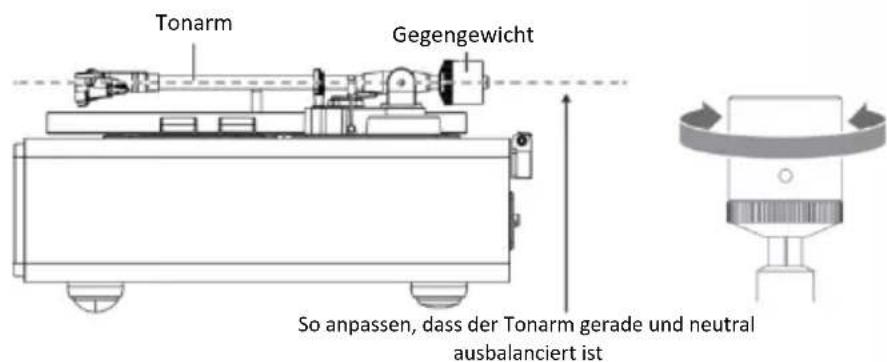

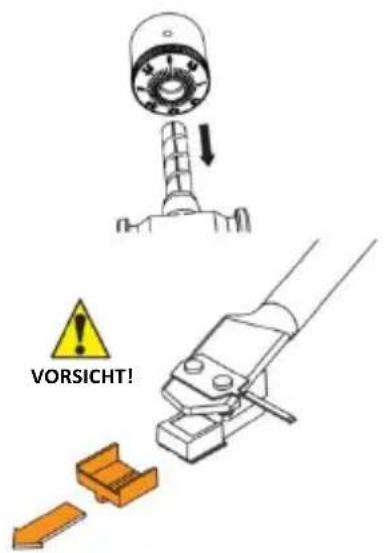

Anpassung des Tonabnehmer-Auflagedrucks

Das mitgelieferte Gegengewicht ist für Tonabnehmer mit einem Gewicht zwischen 3,0 und 6,0 g geeignet.

1. Schieber und drehen Sie das Gegengewicht vorsichtig auf die Rückseite des Tonarms (mit dem Regler zur Vorderseite des Plattentellers hin).
2. Ziehen Sie den Schutz zum Entfern gerade nach vorne.

HINWEIS: Die Anwendung von Auflagedruck kann dazu führen, dass sich die Tonnadel vom Gehäuse lost. Wenn sich die Tonnadel (beinahe) gelost hat, verringert sich die Ausgabelautstärke. Beachten Sie in thisem Fall „Wechseln der Tonnadel“, um die Tonnadel wieder richtig anzubringen.

1. Entfernen Sie das Band und geben Sie den Tonarm frei.
2. Senken Sie den Tonarm-Lifthebel ab und positionieren Sie den Tonabnehmer in den Zwischenraum zwischen Tonarmauflage und Plattenteller.
3. Drehen Sie das Gegengewicht vorsichtig, bis der Tonarm eine neutrale Balance erreicht. Der Tonarm sollte in die Gleichgewichtsposition zurückkehren, wenn er nach oben oder unter den bewegt wird. Nehmen Sie diese Einstellung sorgfältig vor.

1. Sobald der Tonarm korrekt ausbalanciert ist, stellen Sieihn wieder in seine Ruheposition. Drehen Sie sanft den Auflagedruck-Regler, bis die Null an der schwarzen Mittellinie an der Rückseite des Tonarms ausgerichtet ist. Achten Sie daraufuf, damit nicht die Position des Gegengewichts zu verändern. Stellen Sie sicher, dass der Tonarm weiterhin neutral ausbalanciert ist.

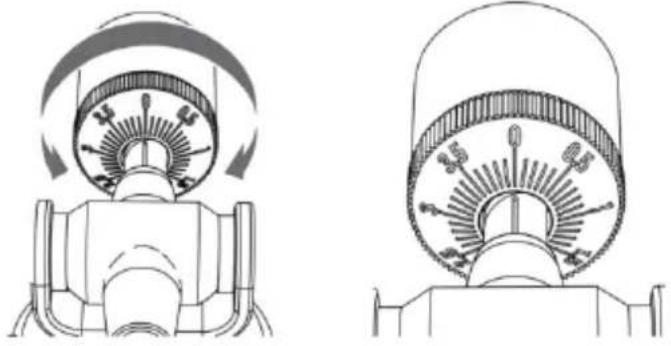

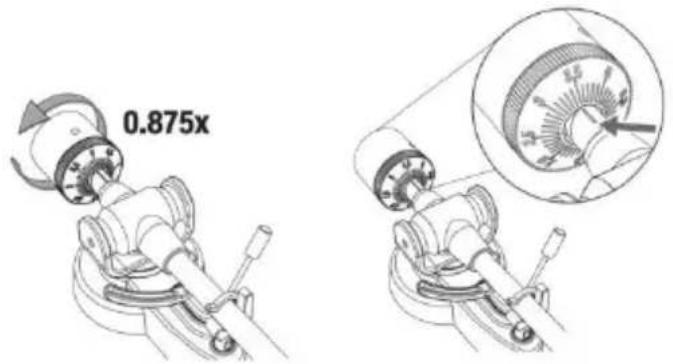

1. Drehen Sie abschlussend das Gegengericht und den Auflagederuck-Regler gemeinsam gegen den Uhrzeigersinn (von vorne gesehen), um den Auflagederuck entsprechend den Empfehlungen des Tonabnehmer-Herstellers anzupassen.

Hinweis: Jede Markierung an der Skala steht für 0,1 g. Der empfohlene Auflagedruck für den werkseitig installierten Tonabnehmer beträgt 3,5g± 0,5g . Drehen Sie den Auflagedruck-Regler vorsichtig. Wenn „3.5" über der schwarzen Linie an der Oberseite des Tonarms zentriert ist, stoppen Sieitte.

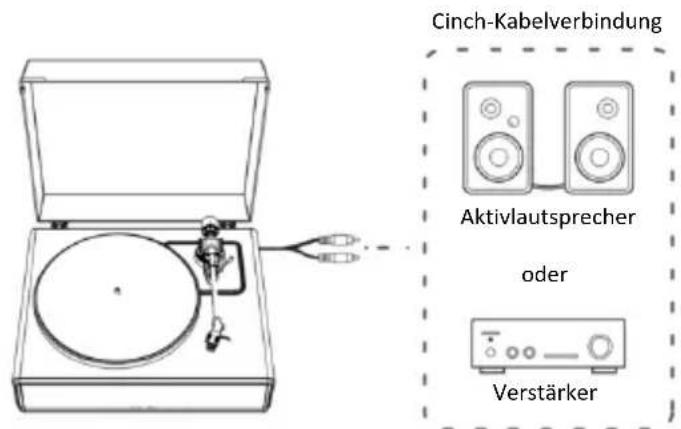

Anschreiben an externen Laufsprecher über ein Cinch-Audiokabel
Dieser Plattenspieler beinhaltet 4 eingebaute Laufsprecher und einen integrierten Phono-Veränder.

Wenn Sie ihren eigenen Veränderkarten bzw. ihre eigenen Laufsprecher nutzen möchten, befolgen Sieitte die nachstehenden Anweisungen:

HINWEIS: Damit Sie den besten Klang erhalten, ist es empfehlenswert, am Plattenspieler eine minimale Lautstärke einzustellen. Anschließlich wird der Ton des Plattenspielers über ihren eigenen Veränderker, Lautsprecher usw. wiedergegeben.

1. Einstellung des Vorveränderer-Ausbahlschalters

Dieses Produkt hat einen integrierten Phono-Veränder. Sie können das Produkt selbst dann nutzen, wenn Sie keinen Phono-Veränder und kein anschließbares Gerät mit einem integrierten Phono-Veränder haben.

Verwenden Sie wie nachstehend gezeigt den Vorveränderer-Ausbahlschalter zur Einstellung der Ausgabe.

Verwendetes anschließbares Gerät	Position des Vorveränderker-Ausbahlschalters	Anschlusspunkt des Cinch-Audiokabels
Gerät mit Phono-Eingang	PHONO	Phono-Eingang und Erdanschluss desanchließlichbaren Gerätes
Gerät ohne Phono-Eingang	LINE	AUX- oder LINE-Eingang vonanchließlichbaren Geräten

HINWEIS: Die Cinch-Anschlüsse sind nicht darauf ausgelegt, direkt an Passivlautsprecher/Loutsprecher ohne eigene Stromversorgung im LINE-Modus angeschlossen zu werden. Bei Verbindung mit Passivlautsprechern wird kein Ton ausgegeben.

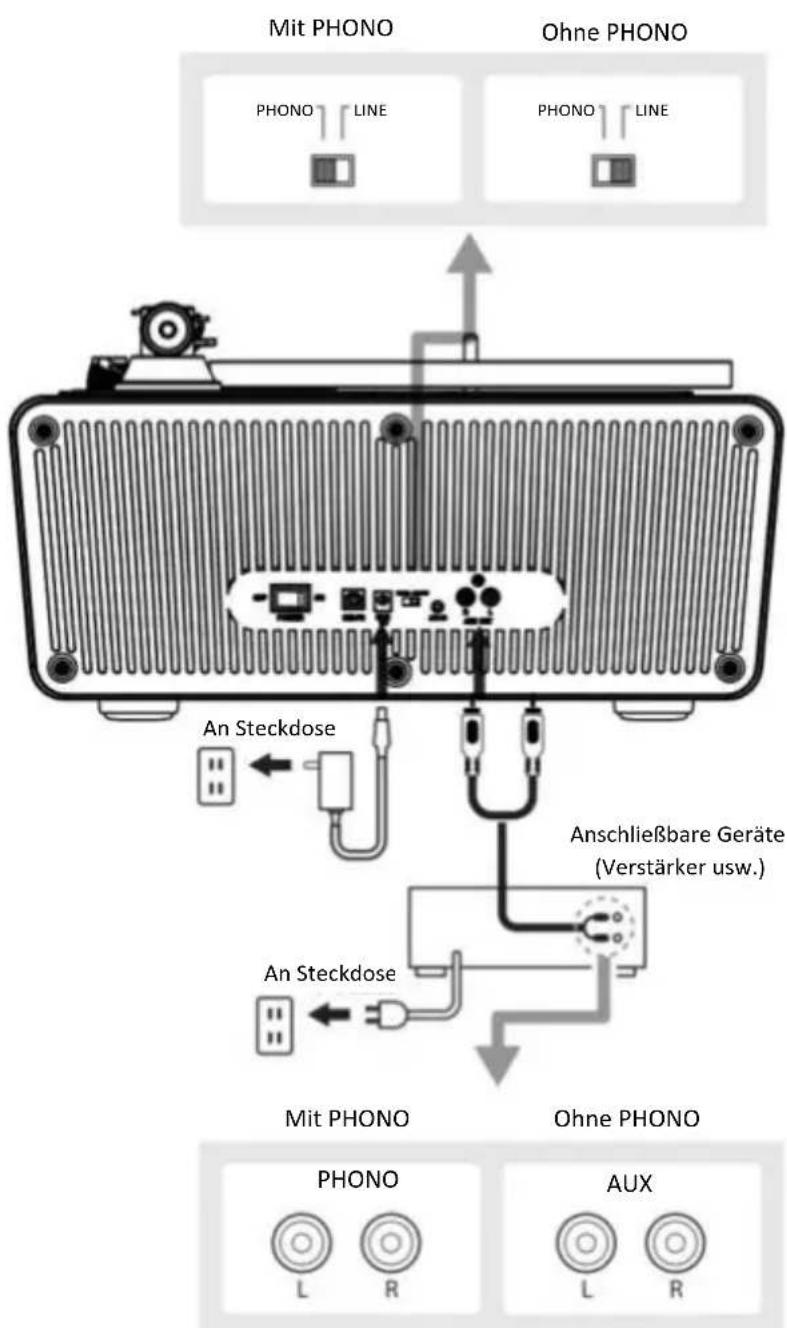

2. Anschlieben des Geräts

Richten Sie die Einstellungen für den Vorveränderer-Ausbahlschalter aus und schließen Sie das Cinch-Audiokabel an einen mit ihrem anschließbaren Gerät (Veränderker, Aktivlautsprecher usw.) kompatiblen Eingang an.

• Der rote Stecker des Cinch-Audiokabels ist für den rechten (R) Kanal, der weiß Stecker ist für den linken (L) Kanal.

Hauptstromanschluss

1. Stecken Sie den Gleichspannungsstecker des Netzteils in den
   Gleichspannungseingang an der Rückseite des Plattenspielers.
2. Schließen Sie das Netzteil an eine normale Steckdose an.

HINWEIS: Stecken Sie das Netzteil nicht an eine Steckdose an, bevor die Montage abgeschlossen ist. Prufen Sie vor Einschalten des

Plattenspielers erneut, ob alle Anschlüsse richtig und sicher sind.

Schalten Sie den Plattenspieler immer aus, bevor Sieihn an die

Stromversorgung anschließen oder trennen.

Energieverwaltung

Der Plattenspieler schaltet sich nach 20 Minuten Inaktivität automatisch aus.

Die Lichtanzeige erlischt.

Drücken Sie zum Fortsetzen des Betriebs erneut die Ein-/Austaste.

Eine Schallplatte abspielen

1. Vor Abspielen einer Schallplatte

1.1. Ziehen Sie den Schutz zum Entfernen gerade nach vorne.

HINWEIS: Die Anwendung von

Auflagedruck kann dazu führen, dass sich die Tonnadel vom Gehäuse lost. Wenn sich die Tonnadel (beinahe) gelost hat, verringert sich die Ausgabelautstärke.

Beachten Sie in diesen Fall „Wechseln der Tonnadel“, um die Tonnadel wieder richtig anzubringen.

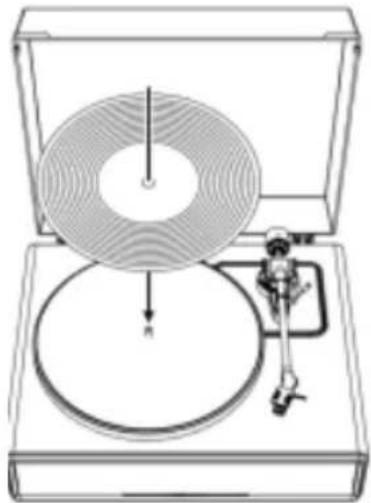

1.2. Platzieren Sie die Schallplatte so auf der Filzmatte, dass das mittlere Loch an der Spindel ausgerichtet ist.

2. Bedienung des Plattenspielers

Reduzieren Sie die Lautstärke des Verständkers und der Laufsprecher zunachst ausreichend.

2.1. Verbinden Sie das mitgelieferte Netzteil mit dem Plattenspieler und schalten Sie das Gerät über ein Ein-/Ausschalter an der Rückseite ein. Drehen Sie den Ein/Aus-Knopf / Lautstärkeregler zum Einsatzten diesen Gerätes. Die Anzeige leuchtet rot.

2.2. Entfernen Sie den Tonnadelschutz von der Tonnadel.

2.3. Legen Sie die Schallplatte auf die Slipmat.

2.4. Wahlen Sie über den Funktionregler 33 oder 45 U/min als Geschwindigkeit entsprechend der Art der Schallplatte.

2.5. Losen Sie den Tonarm aus der sich an der Tonarmablage befindlichen Klemmvorrichtung und bringen Sie den Tonarm-Lifthebel in die obere Stellung.

2.6. Positionieren Sie den Tonarm an der gewünschten Stelle (Rille) über der Schallplatte. Der Drehteller beginnt automatisch, sich zu drehen.

2.7. Senken Sie den Tonarm vorsichtig auf die Schallplatte, indem Sie den Tonarm-Liftthebel in dieunte Stellungbringen.

2.8. Erhöhen Sie die Lautstärke des Plattenspielers wie erforderlich.

2.9. Sind Sie mit dem Abspielen der Schallplatte fertig, haben Sie den Tonarm an und bringen Sieihn wieder in die Klemmvorrichtung der Tonarmablage unter. Drücken Sie den Ein-/Ausschalter an der Rückseite zum Abschalten des Plattenspielers.
2.10. Der Drehteller hört auf, sich zu drehen, wenn der Laufsprecher 3 Minuten lang keinen Ton ausgibt. Bringen Sie den Tonarm wieder in die Ruheposition und wiederholen Sie Schritt 2.6, wenn Sie die Schallplatte erneut abspielen möchten.

Bluetooth-Bedienung Bluetooth-Empfänger

1. Verbinden Sie das mitgelieferte Netzteil mit dem Plattenspieler und schalten Sie diesen Gerä ein. Die Lichtanzeige leuchtet rot.
2. Stellen Sie den Funktionsgregler auf den Bluetooth-Modus ein. Die Lichtanzeige leuchtet blau und blinkt schnell. Sie horen einen Aktivierungston vom Plattenspieler.
3. Schalten Sie die Bluetooth-Funktion Ihres Mediengerätes ein unduchen Sie nach „Lenco LS-470". Wahlen Sie den Eintrag zur Kopplung von Mediengerät und Plattenspieler.
4. Sobald Ihr Mediengerät erfolgreich mit dem Plattenspieler gekoppelt ist, gibt der Plattenspieler einen kurzen Bestätigungston wieder.
5. Spieler Sie Musik und streamen Sie sie von ihrem Mediengerät an den Plattenspieler. Die Lichtanzeige leuchtet dauerhaft blau.

Hinweis:Bluetooth-Version:5,0

„Dieses Produkt hat eine Bluetooth-Empfangsfunktion, aber Sie können damit keinen Bluetooth-Ton senden: Das bedeutet, dass Sie drahtlos ein Bluetooth-Tonsignal von einer externen Quelle wie einem Smartphone empfangen konnen.”

AUX-Eingang-Betrieb

Dieser Plattenspieler besitzt eine AUX-Audiosignaleingangsbuchse für den Anschluss externen Audiogeräte wie beispielsweise MP3-Player, CD-Player und ätheri iPods ohne Bluetooth-Funktion, damit Sie das Audio Ihrer externen Quellen über die Laufsprecher des Plattenspielers genießen können.

1. Schließen Sie das externe Gerät mit Hilfe eines Audiokabels mit 3,5-mm-Stereoklinkensteckern (nicht im Lieferumfang enthalten) an.
2. Stecken Sie einen der Stecker in die AUX-IN-Buchse des Plattenspielers und den anderen Stecker in die Line Out-Buchse Ihres externen Audiogeräts.
3. Schalten Sie den Plattenspieler und das Audiogerät ein. Die Lichtanzeige des Plattenspielers ist rot.
4. Den Lautstärkepegel konnen Sie über den Plattenspieler regeln. Bedieren Sie das externe Audiogerät wie gewohnt.
   5.itte beachten Sie, dass der AUX-IN-Eingang die hochste Signaleingangsprioritat besitzt. Selfst wenn die Lichtanzeige von Phono/BT leuchtet, Funktionieren diese Funktionen bei Verwendung des AUX-Eingangs nicht. Trennen Sie das AUX-Eingangskabel vor Verwendung der Phono/BT-Funktionen.

HINWEIS:

1. Vergewissern Sie sich, dass der Tonarm ordnungsgemäß geschichert ist, um Beschädigungen vorzubeugen.
2. Vergessen Sie abschlussend nicht, den Plattenspieler und Ihr externes Gerät auszuschalten.

Pflege

Gehäuse des Plattenspielers

• Wenn das Gehäuse des Plattenspielers schmutzig oder staubig ist, trennen Sie zunachst das Netzteil und entfernen Sie dann Schmutz und Staub mit einem weichen, trockenen Tuch.
• Verzichten Sie auf den Einsatz von Benzin, Verdünner usw.
• Bei längerfristiger Aufbewährung des Produktes trennen Sie das Netzteil von der Steckdose und wickeln Sie das Produkt in Kunststoff. Achten Sie darauf, dass es nicht feucht wird. Der Antriebsriemen sollen zur Vermeidung einer ungleichmäßigen Dehnung halten.

Spitze der Tonnadel

• Wenn sich Schmutz an der Spitze der Tonnadel befindet, reinigen Sie diese mit einer handelsüblichen Bürste.
• Wir empfehlen einen Tonnadel-Reiniger (nicht im Lieferumfang enthalten), wenn die Spitze der Tonnadel stark verschmutzt ist. Reinigen Sie die Spitze der Nadeln, indem Sie die Bürste von der Rückseite zur Vorderseite der Spitze der Tonnadel bewegen.

Wechseln der Tonnadel

Es wird empfohlen, die Tonnadel alle 400 Nutzungsstunden zu wechseln.

Entfernen der Tonnadel

• Neben der Verringerung der Tonqualität konnten zudem Schallplatten beschädigt werden, wenn die Spitze der Tonnadel des Tonabnehmers verschleißt.

• Achten Sie darauf, das Netzteil des Produktes aus der Steckdose zuziehen.

• Greifen Sie beim Wechseln der Tonnadel fest an Headshell und Gehäuse des Tonabnehmers. Drehen Sie die Vorderseite der Tonnadel in eine Vorwärts- und Abwärtsbewegung.

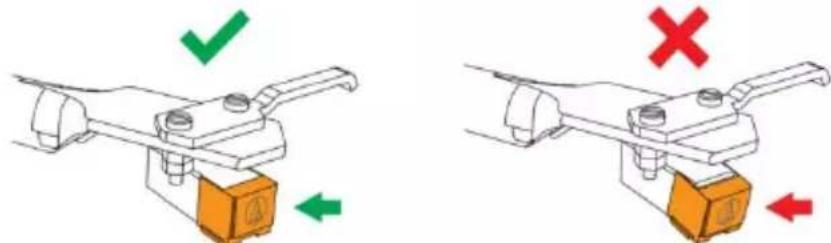

Installieren einer neuen Tonnadel

1. Bringen Sie eine neue Tonnadel am Tonabnehmer an.

Zunachst in Gehäuse einsetzen

1. Heben Sie die Tonnadel an, bis sie hörbar einrastet.

1. Achten sie darauf, dass keine Lücke zwischen Headshell und Tonabnehmer ist.

Riemen ersetzen

• Der Riemen ist ein Verschleißteil. Ersetzen Sie den Riemen, wenn sich die Wiedergabe verlangsamt oder eine unregelmäßige Drehung vorliegt. Wir empfehlen, den Riemen etwa einmal im Jahr zuersetzen.
• Denken Sie daran, vor Auswechselung des Riemens das Netzteil aus der Steckdose zuziehen.

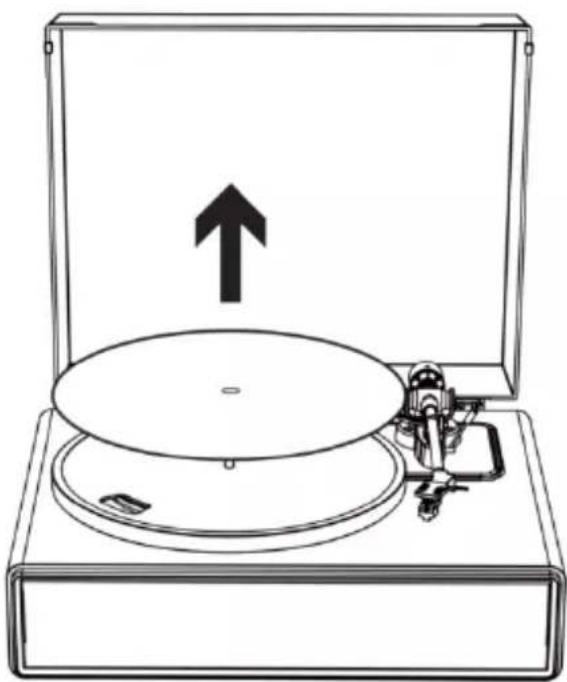

1. Entfernen Sie die Slipmat.

1. Entfernen Sie den Riemen von der Motorrolle.

1. Entfernen Sie den Drehteller und anschließen den alten Riemen.

1. Drehen Sie den Drehteller um und Sie sehen einen erhabenen Kreis. Winden Sie den neuen Riemen entlang des mittleren Kreises.

5. Bringen Sie den Drehteller an.

Richten Sie eine der Öffnungen an der Position der messingfarbenen Motorrolle aus.

1. Platzieren Sie den Riemen auf der messingfarbenen Motorrolle Greifen Sie den in Schritt 4 befestigten Riemen undziehen Sieihn über die messingfarbene Motorrolle.

7. Drehen Sie den Plattenteller mit ihren Händen langsam wie durch den nachstehenden Pfeil gezeigt zehnmal im Uhrzeugersinn.

Wenn sich der Plattenspieler transportieren müssen

Verpacken Sie den Plattenspieler in den Original-

Verpackungsmaterialien. Befolgen Sie damit die Schritte des

Auspackens in umgekehrter Reihenfolge. Falls Sie die

Verpackungsmaterialien nicht mehr haben, gehen Sie wie folgt vor:

• Entfernen Sie Filzmatte und Drehteller, nachdem Sie das Netzteil aus der Steckdose gezogen haben, und wickeln Sie sie ein, damit sie nicht beschädigt werden.
• Bringen Sie den Schutz am Tonabnehmer an.
• Binden Sie den Tonarm mit einem Faden oder dergleichen in der Ruheposition fest, sodass er sich nicht entfernt.
• Wickeln Sie das Gehäuse des Plattenspielers in Papier oder ein weiches Tuch ein, damit es nicht beschädigt wird.

Übersicht Der Audacity Software

Audacity ist eine kostenlose Software unter Lizenz von GNU General Public License (GPL). Nähere Informationen sowie den offenen Quellcode finden Sie im Internet unter https://www.audacityteam.org/download/

• Vergewissern Sie sich, dass Sie die Software vor der Inbetriebnahme installiert haben.

Vorbereitung des PCs für die Verwendung von Audacity

1. Verbinden Sie eine Eingangsgquelle mit dem Gerät.
2. SchlieBen Sie das USB-Kabel an ihren Computer an.
3. Installieren Sie die Aufnahmesoftware Audacity.
4. Starten Sie Audacity.

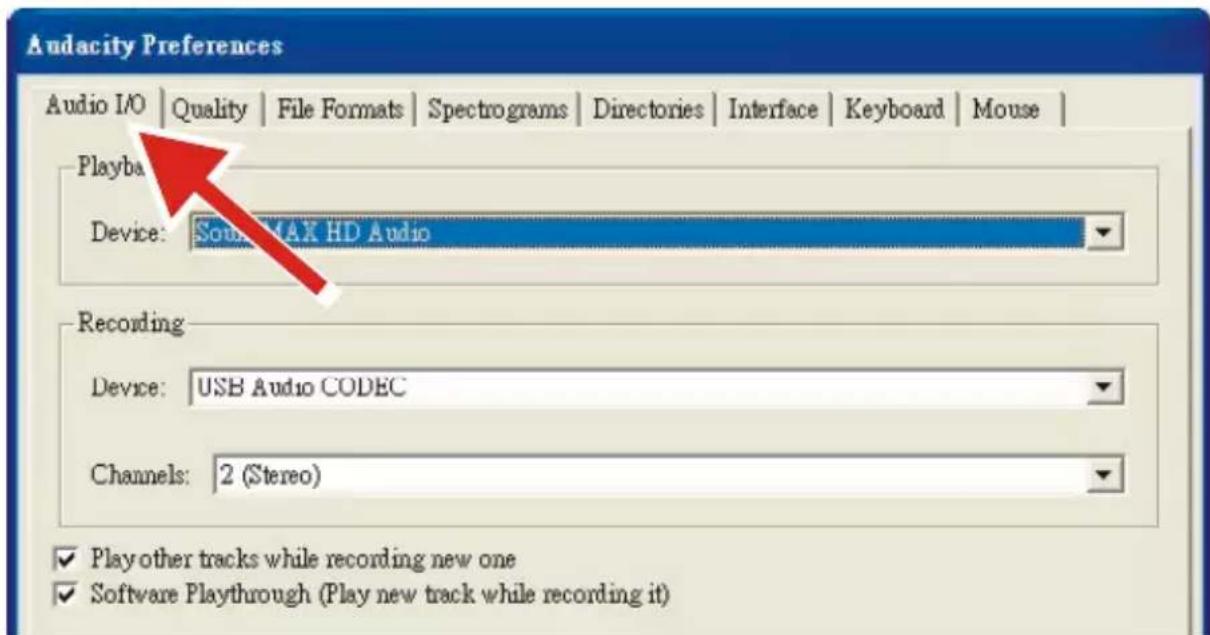

5. Wahlen Sie im Audacity-Menu unter Edit (Bearbeiten) die Option Preference (Benutzereinstellungen).

1. Wahlen Sie oben links die Einstellung Audio I/O.

Wahlen Sie unter Wiedergabe, Gerät ihre interne Soundkarte.
- Wahlen Sie unter Aufnahme, Gerät USB Audio CODEC (USB-Audiocodec).
Wahlen Sie unter Aufnahme, Kanäle 2 (Stereo).
- Kreuzen Sie das Feld Play other tracks while recording new one (Andere Titel während der Aufnahme des neuen Titels abspielen) an.
- Kreuzen Sie das Feld Software-Playthrough an.

Alben mit Audacity aufnehmen

1. Projekte speichern

• Audacity speichert alle geänderten und aufgenommen Audioinhalte in einem Verzeichnis mit dem Namen Projectname_data. Dieses Verzeichnis befindet sich bereits dont, wo das Projekt selbst gespeichert ist.

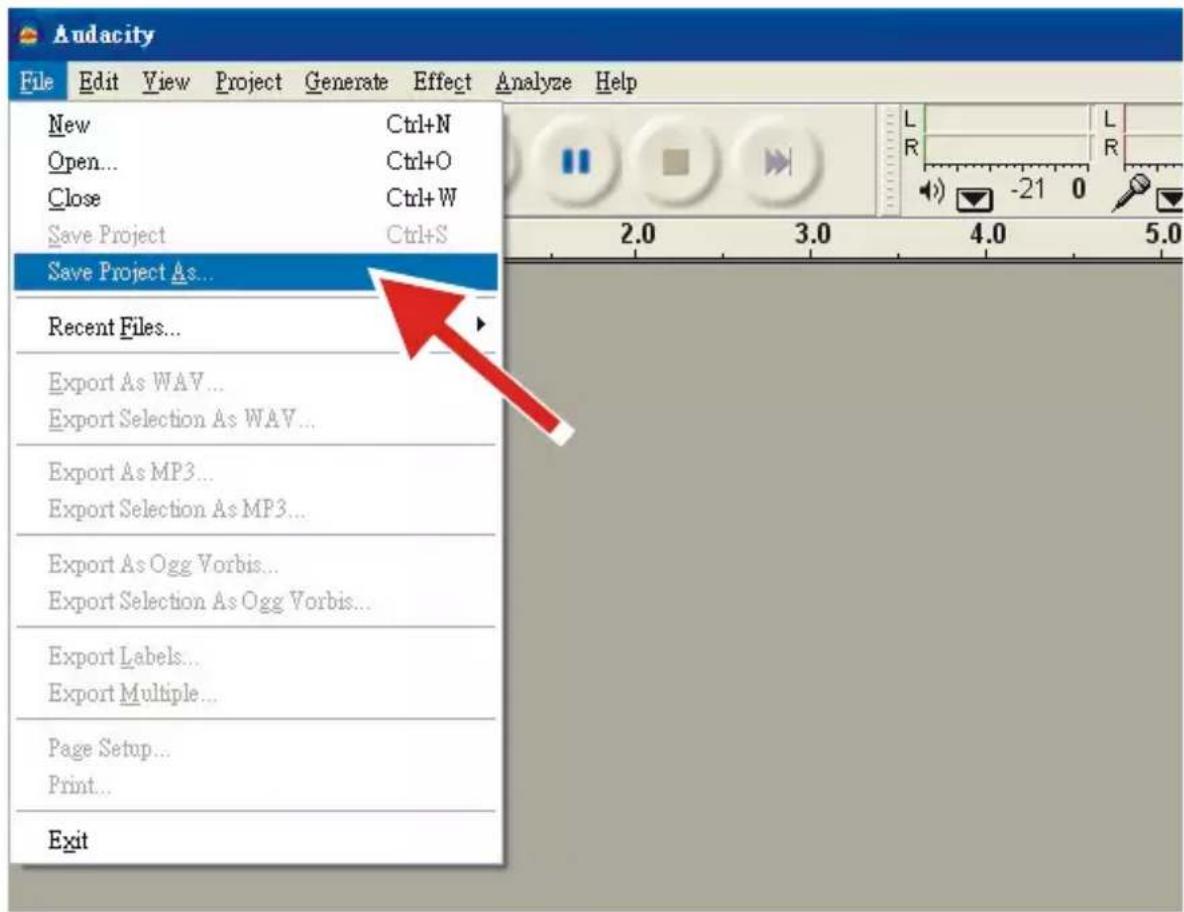

• Wahlen Sie also unter Audacity-Datei die Option Save Project as (Projekt speichern unter) und wahren Sie dann einen Speicherort und einen Dateinamen für Ihr Projekt aus.
• Wenn Sie Audacity neu starten, ist nur die Option „Save As...“ (Speichern unter) verfügbar.

2. Aufnahme

• Bereiten Sie ihren USB-Plattenspieler für die Wiedergabe des gewünschten Titels bzw. des gewünschten Albums vor.

• Drücken Sie die rote Aufnahmetaste,

um die Aufnahme zu starten.

• Senken Sie den Tonarm des USB-Plattenspielers an der Stelle des gewünschten Albums bzw. Titels ab.

• Drücken Sie die blaue Pause-Taste die Aufnahme zu unterbrechen. Drücken Sie die Taste erneut, um die Aufnahme fortzusetzen.

• Drücken Sie auf die gelbe Stopp-Taste.

Und fertig Sie konnen nun ihre Aufzeichnung abspielen und die vielseitigen

Bearbeitungsmöglichkeiten von Audacity entdecken. Beachten Sie, dass Sie die Widerrufen-Funktion fast ohne Einschränkung verwenden können, während das Projekt geöffnet ist.

HINWEIS: CDs setzen sich nicht direkt mit der Audacity Software brennen. Verwenden Sie dazu andere CD-Brennerprogramme.

ANMERKUNG: Informieren Sie sich in den Anleitungen der CD über erweiterte Funktionen.

Problembehebung

Problem	Lösung
Der Drehteller dreht sich nicht.	· Ist das Netzteil an die Steckdose angeschlossen? - Schließen Sie das Netzteil an die Steckdose an. · Wie ist der Status der Lichtanzeige? - Die Lichtanzeige ist blau. Das bedeutet, dass sich der Plattenspieler im Bluetooth-Modus befindet. Stellen Sie den Funktionregler auf den Plattenspieler-Modus ein. - Die rote Lichtanzeige zeigt den Plattenspieler-Modus an. · Ist der Riemen vom Drehteller gerutscht? - Platzierten Sie den Riemen richtig am Drehteller. · Ist der Riemen an der Motorrolle platziert? - Prüfen Sie, ob der Riemen richtig an der Motorrolle (messingfarben) platziert ist. · Ist der Riemen beschädigt? - Ersetzen Sieihn durch einen neuen Riemen. · Ist das AUX-Eingangskabel angeschlossen? - Die AUX-Eingang-Funktion hat die höchste Priorität. Trennen Sie das AUX-Eingangskabel vor Verwendung der Phono/BT-Funktionen.
Der Drehteller dreht sich, aber es kommt kein Ton vom Plattenspieler?	· Ist die Tonnadel beschädigt? - Prüfen Sie die Tonnadel und ersetzen Sie sie bei Bedarf. Es wird empfehlen, die Tonnadel alle 400 Nutzungsstunden zu wechseln. · Ist die Tonnadel richtig am Gehäuse des Tonabnehmers eingesetzt? - Prüfen Sie den Tonabnehmer und passen Sieihn bei Bedarf an.
Die Tonnadel springt.	· Ist die Schallplatte verformt? - Prüfen Sie die Schallplatte. · Ist die Schallplatte verkratzt? - Prüfen Sie die Schallplatte. · Ist der Druck der Tonnadel richtig eingestellt? - Beachten Sie zur Anpassung des Auflagederucks den Abschnitt „Anpassung des Tonabnehmer-Auflagederucks".
Der Plattenspieler macht seltsame „heulende“Geräusche.	· Ist das Produkt übermäßigigen Vibrationen vom Boden, von Wandflächen oder von in der Höhe aufgestelltten Lautsprechern ausgesetzt? - Verringern Sie die Vibrationen oder stellen Sie das Produkt an einem Ort auf, an dem es keinen Auswirkungen von Vibrationen ausgesetzt ist. · Ist das Produkt an einem instabilen Ort aufgestellt? - Prüfen Sie, ob der Untergrund, auf dem das Gerät stehen, sachgemäß montiert ist.
Der Ton bei der Wiedergabe der Schallplatte rauscht.	· Befindet sich Staub auf der Spitze der Tonnadel des Tonabnehmers? - Wenn sich Staub an der Spitze der Tonnadel befindet, reinigen Sie diese mit einer handelsüblichen Bürste.
Der Ton bei der Wiedergabe einer Schallplatte ist zu schnell oder zu langsam.	· Stimm den die Geschwindigkeitseinstellungen für these Produkte? - Wahlen Sie die richtige Geschwindigkeit entsprechend der Art der abgesplten Schallplatte.
Die Wiedergabegeschwindigkeit nimmt ab oder es kommt zu unregelmäßiger Drehung.	· Ist der Riemen ausgeleiert? - Setzen Sie einen neuen Riemen ein. · Ist der Riemen richtig installiert? - Beachten Sie zur Einrichtung des Riemens „Einrichtung von Drehteller und Riemen".

Technische Daten Plattenspieler

Stromversorgung	100 bis 240 V Wechselspannung, Ausgang 15 V Gleichspannung, 2400 mA
Leistungsaufnahme	36 W
Plattenspielergeschwindigkeit	33 1/3, 45 U/min
Lautsprecherausgang	2 x 30W + 2 x 10W
Abmessungen (L x B x H)	435 x 355 x 250 mm
Gewicht	8,00 kg

Tonnadel

Modell	Audio-Technica AT3600
Frequenzgang	20 Hz bis 20 kHz
Kanalbalance	< 2,5 dB
Kanaltrennung	>18 dB
Ausgangsspannung	2,5 mV
Empfohlener Lastwiderstand	47 kΩ
Verständerkersanschluss	MM (beweglicher Magnet) - Eingang
Empfohlener Auflagedruck	3,5 ± 0,5 g
Gewicht	5,1 g

Hinweis: Änderung von Design und Spezifikationen ohne vorherige Ankündigung vorbehalten.

Netzadapter:

Hersteller: Brightpower Optoelectronic Technonlgy Co., Ltd.

Modellummer: SW1502400-IM/S036A1502400M

Benutzen Sie nur die in der Bedienungsanleitung angegebene Stromversorgung

Information	Werte und detailierte Angaben
Name des Herstellers oder der Handelsmarke,kommenzielle Zulassung und Anschrift	BRIGHTPOWER OPTOELECTRONIC TECHNOLOGY CO., LTD
Modellidentifikator	SW1502400-IM/S036A1502400M
Eingangsspannung	100 – 240 V
Wechselstromfrequenz des AC-Eingangs	50-60 Hz
Ausgangsspannung	15 V Gleichspannung
Ausgangsstrom	2400 mA
Ausgangsleistung	36 W
Durchschnittliche Effizienz bei Normallast	87,58 %
Effizienz bei Niederlast (10%)	84 %
Leistungsaufnahme bei Nulllast	0,080 W

1. Garantie

Lenco bietet Leistungen und Garantien im Einklang mit Europäischen Recht. Setzen Sie sich deshalb im Falle von Reparaturen (sowohl während als auch nach Ablauf der Garantiezeit) mit ihrem Fachhändler in Verbindung.

Wichtiger Hinweis: Es ist nicht möglich, Produkte für Reparaturen direkt an Lenco zu schicken.

Wichtiger Hinweis: Wenn these Gerät aus welchem Grund auch immer durch ein nicht officielles Servicezentrum geöffnet oder durch these Servicezentrum darauf auf zugegriffen wurde, erlischt die Garantie.

Dieses Gerät ist nicht für professionelle Zwecke geeignet. Falls das Gerät für professionelle Zwecke eingesetzt wird, erlösen alle Garantieverpflichtungen seitens des Herstellers.

2. Haftungsausschluss

Aktualisierungen der Firmware und/oder Hardware-Komponenten werden regelmäßig durchgeführt. Aus thisem Grund konnen einige der Anweisungen, Spezifikationen und Abbildungen in dieser Dokumentation von dem Ihnen vorliegenden Gerät gingfugig abweichen. Alle in thisem Handbuch beschrieben Elemente dieren nur zur Illustration und treffen auf ihre individuelle Situation möglicherweise nicht zu. Aus der in thisem Handbuch getätigten Beschreibung konnen keine Rechtsansprüche oder Leistungsanforderungen geltend gemacht werden.

3. Entsorgung des Altgeräts

Dieses Symbol zeigt an, dass das entsprechende Produkt oder dessen Akku/Batterie in Europa nicht mit dem normalen Hausmull entsorgt werden darf. Um die ordnungsgemäß Abfallbehandlung des Produkts und dessen Akku/Batterie zu gewährleisten, müssen diese im Einklang mit allen anwendbaren örtlichen Vorschriften zur Entsorgung von Elektrogeräten und Akkus/Batterien entsorgt werden. Dadurch halten Sie, natürliche Ressourcen zu schonen und Umweltschutzstandards zur Verwertung und Entsorgung von Altgeräten aufrecht zu halten (Richtlinie über Entsorgung Elektrischer und Elektronischer Altgeräte).

4. KONFORMITÄTSERKLÄRUNG

Hiermit erklärt Commaxx, dass das Funkgerät vom Typ [Lenco LS-470] der Richtlinie 2014/53/EU entspricht. Den vollständigen Text der EU-Konformitätserklärung findsen Sie unter der folgenden Internetadresse: https://commaxx-certificates.com/doc/ls-470_doc.pdf

Typ HF	Frequenzbereich (MHz)	Leistung (dBm)
Bluetooth	2402-2480	<6

5. Service

Besuchen Sieitte fürweitere Informationen und unseren

Kundendienst unsere Homepage www.lenco.com

Commaxx B.V. Wiebachstraat 37, 6466 NG Kerkrade, The Netherlands.

François

ATTENTION :

TENGASTAS INSTRUCCIONES EN CUYNTA:

Energisparfunktionen
