Marque	Palmer
Modèle	Tauber
Type de produit	Boîte de fusion de microphone passive
Série	River
Nombre de canaux	1 (2 entrées vers 1 sortie)
Connecteurs d'entrée	2 x XLR femelle 3 broches symétrique
Connecteur de sortie	1 x XLR mâle 3 broches symétrique
Impédance d'entrée	644 Ω (à 1 kHz)
Impédance de sortie	400 Ω (à 1 kHz)
Alimentation	Passif (ne nécessite pas d'alimentation)
Alimentation fantôme compatible	Oui, jusqu'à ½ puissance pour deux micros à condensateur
Matériau du boîtier	Aluminium coulé en continu
Dimensions (H x L x P)	140 x 50 x 68 mm
Poids	0,36 kg
Plage de température de fonctionnement	-20 °C à 70 °C
Humidité relative maximale	< 80 % (sans condensation)
Accessoires inclus	Pieds en caoutchouc, étiquette de marquage (label de tournée)
Utilisation prévue	Fusion de deux microphones en mono pour scène, studio, diffusion
Entretien et nettoyage	Essuyer avec un chiffon sec et doux. Ne pas utiliser de produits chimiques.
Consignes de sécurité	Ne pas ouvrir, tenir hors de portée des enfants, utiliser uniquement conformément à l'usage prévu.
Réparabilité	Ne contient pas de pièces réparables par l'utilisateur. Contacter un professionnel ou le fabricant.
Garantie constructeur	Voir conditions sur le site d'Adam Hall
Conformité	CE, FCC (Partie 15)
Pays de conception	Allemagne

FOIRE AUX QUESTIONS - Tauber Palmer

Comment connecter deux microphones à l'aide du Palmer Tauber ?

Branchez les microphones sur les entrées INPUT A et INPUT B (XLR femelle), puis reliez la sortie OUTPUT (XLR mâle) à une entrée micro de votre table de mixage ou interface audio.

Puis-je utiliser des microphones à condensateur avec alimentation fantôme ?

Oui, le Tauber est compatible avec l'alimentation fantôme. Cependant, pour deux micros à condensateur, la puissance maximale est réduite de moitié. Évitez de mélanger un micro dynamique et un micro à condensateur.

Quels types de microphones puis-je combiner ?

Il est recommandé d'utiliser deux microphones identiques. Évitez de combiner un micro dynamique et un micro à condensateur en raison des différences de niveau et de sonorité.

Le Palmer Tauber nécessite-t-il une alimentation électrique ?

Non, c'est un appareil passif. Il ne nécessite aucune alimentation externe ; le signal est traité par une matrice de résistances symétrique.

Comment éviter les bruits parasites lors du branchement ?

Avant de connecter ou déconnecter des câbles, mettez en sourdine le canal d'entrée de votre table de mixage ou interface audio. Les bruits de connexion peuvent endommager l'équipement.

Quelles sont les dimensions et le poids du Tauber ?

Le boîtier mesure 140 x 50 x 68 mm (H x L x P) et pèse 0,36 kg. Il est en aluminium coulé, idéal pour une utilisation en tournée.

Puis-je utiliser le Tauber avec une seule entrée ?

Oui, vous pouvez n'utiliser qu'une seule entrée ; la sortie délivrera alors le signal de ce seul microphone.

Comment nettoyer le Palmer Tauber ?

Utilisez un chiffon sec et doux pour essuyer la surface. N'utilisez pas de produits chimiques ou abrasifs.

Le Tauber est-il adapté à un usage domestique ?

Non, il est conçu pour un usage professionnel (scène, studio, diffusion). Il ne convient pas à un usage domestique ni aux enfants.

Où puis-je trouver la déclaration de conformité ?

La déclaration de conformité CE peut être demandée à l'adresse [e-mail]. Pour les produits RED, téléchargez-la sur www.adamhall.com/compliance/.

MODE D'EMPLOI Tauber Palmer

Laissez vos signaux s'écouler, naturellement et puissamment, telle une rivière ! La série River incarne cette exigence jusque dans les moindres détails : Avec des circuits de haute précision, conçus par nos ingénieurs spécialisés, pour que votre son atteigne sa destination sans être altéré : le cœur de vos auditeurs.

Car c'est exactement ce que représente Palmer®. Depuis 1980 déjà, nous fabriquons des outils audio pour l'utilisation professionnelle sur la scène, à la radio et en studio. Les musiciens et les ingénieurs du son du monde entier apprécient nos solutions développées en Allemagne pour leur flux de signal sans entrave et leur son pur, clair comme le cristal et vivant comme l'eau ! Quoi de plus naturel donc que de donner aux modèles de la série River le nom de cours d'eau allemands ?

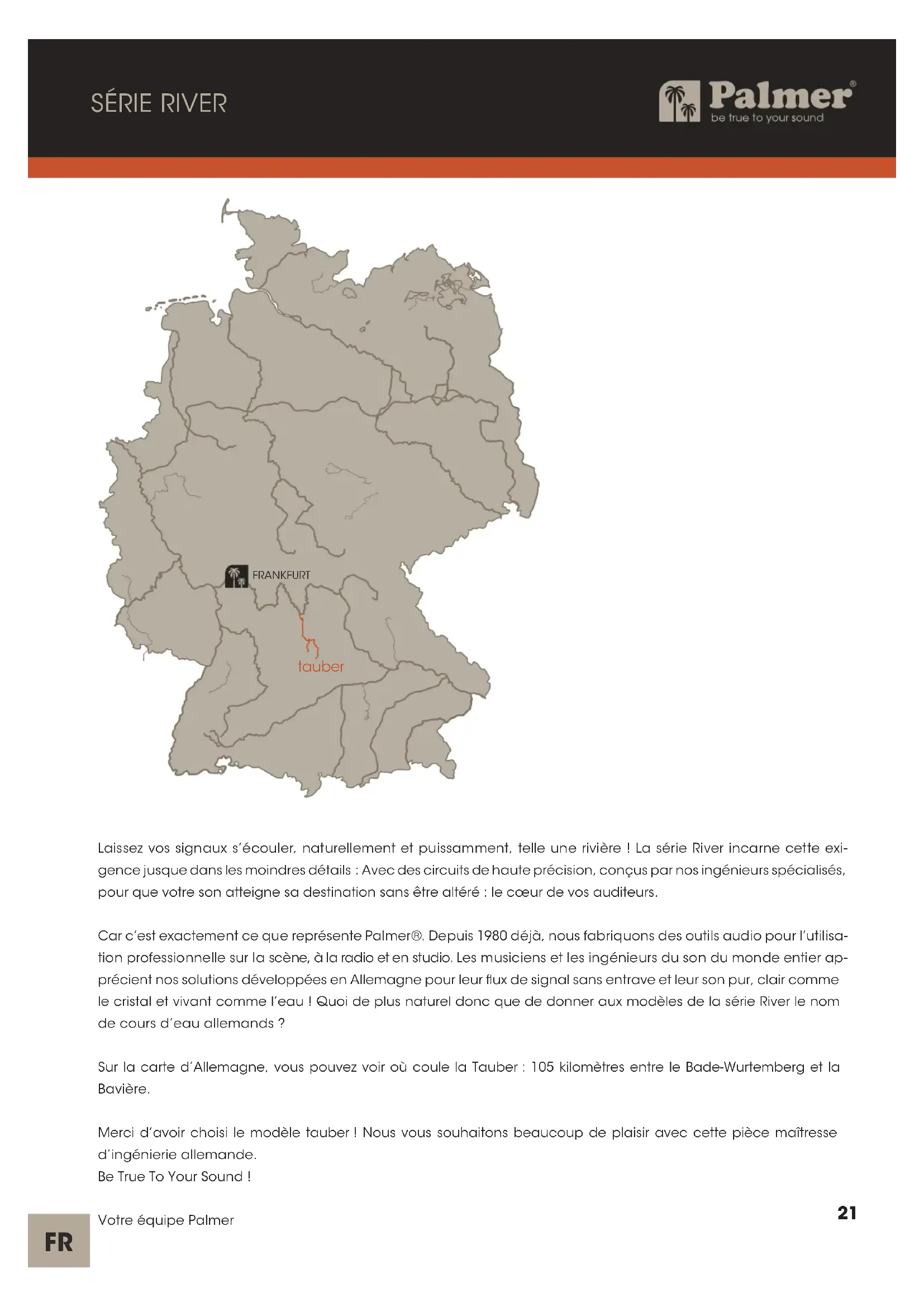

Sur la carte d'Allemagne, vous pouvez voir où coule la Tauber : 105 kilomètres entre le Bade-Wurtemberg et la Bavière.

Merci d'avoir choisi le modèle tauber ! Nous vous souhaitons beaucoup de plaisir avec cette pièce maîtresse d'ingénierie allemande.

Be True To Your Sound!

Tauber

boîte de fusion de microphone système passif

Utilisation conforme

Ce produit est un accessoire destiné à la technique événementielle, aux applications de studio, de télévision et de diffusion.

Il a été conçu pour un usage professionnel dans les domaines susmentionnés et ne convient pas à une utilisation domestique !

De plus, ce produit est uniquement destiné aux utilisateurs qualifiés possédant des connaissances spécialisées en technique événementielle, mais aussi sur les applications de studio, de télévision et de diffusion !

L'utilisation du produit en dehors des caractéristiques techniques et des conditions de fonctionnement spécifiées est considérée comme non conforme !

Toute responsabilité pour des dommages corporels et matériels dus à une utilisation non conforme est exclue !

Le produit n'est pas adapté :

aux personnes (y compris des enfants) ayant des capacités physiques, sensorielles ou intellectuelles limitées ou un manque d'expérience et de connaissances; aux enfants (Il doit être interdit aux enfants de jouer avec l'appareil).

Consignes de sécurité

1. Veuillez lire attentivement ce manuel.
2. Conservez tous les documents d'information et manuels en lieu sûr.
3. Suivez les instructions fournies.
4. N'utilisez l'appareil que de la manière prévue.
5. N'ouvrez pas l'appareil et n'y apportez pas de modifications.

RISQUE D'étouffement ! TENIR hors de portée des enfants ! le produit contient de petites pièces pouvant être avalées AINSI que du matériel d'emballage pouvant être avalé ! les SACS en plastique doivent être TENUS hors de portée des enfants!

Connectez deux microphones à une entrée symétrique d'une table de mixage ou d'une interface audio à l'aide du boîtier de fusion de microphone, par exemple si le nombre de canaux disponibles est insuffisant. Comme le découplage s'effectue via une matrice de résistances symétrique, la boîte de fusion est utilisable avec une alimentation fantôme de sorte que des microphones à condensateur peuvent également être utilisés (Deux microphones à condensateur : Phantom Power P max 1/2). Évitez de connecter un microphone dynamique et un microphone à condensateur simultanément au sommateur, car les deux types de microphone présentent des niveaux et des caractéristiques sonores très différents.

Conseil : Utilisez deux microphones identiques.

Tauber

boîte de fusion de microphone système passif

Entrée micro symétrique avec connecteur XLR femelle à 3 broches. Les signaux du microphone des deux entrées INPUT A et INPUT B sont additionnés en mono sur la sortie OUTPUT.

Entrée micro symétrique avec connecteur XLR femelle à 3 broches. Les signaux du microphone des deux entrées INPUT A et INPUT B sont additionnés en mono sur la sortie OUTPUT.

3. OUTPUT (SORTIE)

Sortie audio symétrique avec connecteur XLR mâle à 3 broches. Utilisez un câble de microphone symétrique pour connecter le sommateur à une entrée microphone symétrique d'une table de mixage ou d'une interface audio.

ATTENTION : Le raccordement de câbles de signal peut entraîner des bruits parasites importants. Assurez-vous que le canal d'entrée (table de mixage, interface audio, etc.) est mis en sourdine lors des branchements. Dans le cas contraire, les niveaux de bruits parasites peuvent entraîner des dommages.

EXEMPLES DE CÂBLAGE

Généralités

Référence PTAUBER

Catégorie de produit

Sommateur de microphones

Nombre de canaux 1

Catégorie passive

Type d'entrée symétrique

Connecteurs d'entrée XLR

Nombre de sorties 1

Type de sortie symétrique

Ports de sortie XLR

Boîtier Aluminium coulé en continu

Dimensions (H/L/P)

140 x 50 x 68 mm

Poids

0,36 kg

Température ambiante en fonctionnement

-20 °C...70 °C

Taux d'hygrométrie relative

< 80 %, sans condensation

Accessoires inclus

Pieds en caoutchouc, étiquette de marquage (label de tournée)

AUDIO

Impédance d'entrée (1 kHz)

644 Ω

Impédance de sortie (1 kHz)

400 Ω

Toutes les mesures ont été effectuées avec un générateur ayant une impédance de sortie de 600 Ω (avec entrées ouvertes) et une charge symétrique de 1 kΩ.

Emballage:

1. Les emballages peuvent être amenés au circuit de recyclage via les voies de collecte habituelles.
2. Veuillez séparer l'emballage du produit conformément à la législation et la réglementation sur le recyclage dans votre pays.

Appareil:

1. Cet appareil est soumis à la directive européenne relative aux déchets d'équipements électriques et électroniques (DEEE) dans sa version actuellement en vigueur. Directive DEEE Waste Electrical and Electronical Equipment. Les appareils us agés ne doivent pas être jetés avec les ordures ménagères. L'appareil usagé doit être éliminé par une entreprise d'élimination des déchets agréée ou par un organisme communal de traitement des déchets. Veuillez respecter la réglementation en vigueur dans votre pays !
2. Veillez à respecter la législation relative à l'élimination des déchets en vigueur dans votre pays.
3. En tant que client particulier, vous pouvez vous procurer des informations sur les possibilités d'élimination respectueuses de l'environnement auprès du distributeur auprès duquel le produit a été acheté ou auprès des autorités régionales correspondantes.

PILES Et batteries:

1. Les piles et batteries ne doivent pas être jetées avec les ordures ménagères. Les piles et batteries usagées doivent être éliminées par une entreprise d'élimination des déchets agréée ou par un organisme communal de traitement des déchets.
2. Veillez à respecter la législation relative à l'élimination des déchets dans votre pays.
3. En tant que client privé, vous pouvez obtenir des informations sur possibilités d'élimination respectueuses de l'environnement par le biais du revendeur chez qui le produit a été acheté ou par l'intermédiaire des autorités régionales correspondante.
4. Les appareils munis de piles ou de batteries qui ne peuvent pas être retirées par l'utilisateur doivent être déposés dans un point de collecte pour appareils électriques.

Déclarations du fabricant

Garantie du fabricant et limitation de responsabilité Adam Hall GmbH

Adam-Hall-Tr. 1

D-61267 Neu Anspach

E-mail : Info@adamhall. com / +49 (0)6081 / 9419-0.

Vous trouverez nos conditions de garantie et nos clauses de limitation de responsabilité actuelles sur Internet à l'adresse suivante : https://cdn-shop. adamhall. com/media/pdf/Manufacturers-Declarations-PALMER_DE_EN_ES_FR. pdf

En cas de panne, contactez votre partenaire commercial.

Conformité CE

Par la présente, Adam Hall GmbH déclare que ce produit est conforme aux directives suivantes(si applicables) :

Directive basse tension (2014/35/UE)

Déclaration de conformité CE

Les déclarations de conformité pour les produits qui sont soumis aux directives LVD, EMC, RoHS peuvent être demandées à l'adresse info@adamhall. com

Les déclarations de conformité pour les produits soumis à la directive RED peuvent être téléchargées sur www. adamhall. com/compliance/

Déclaration FCC

Cet appareil est conforme à la partie 15 des règles de la FCC.

L'opération est soumise aux deux conditions suivantes :

(1) cet appareil ne doit pas causer d'interférences nuisibles, et (2) cet appareil doit accepter toute interférence reçue, y compris les interférences susceptibles de provoquer un fonctionnement non souhaité

SOUS RÉSERVE DE FAUTES D'IMPRESSION ET D'ERREURS, AINSI QUE DE MODIFICATIONS TECHNIQUES OU AUTRES !
