Marka	Palmer
Model	Tauber
Typ produktu	Pasywny sumator mikrofonowy
Seria	River
Liczba kanałów	1 (2 wejścia na 1 wyjście)
Złącza wejściowe	2 x XLR żeński 3-pin symetryczne
Złącze wyjściowe	1 x XLR męski 3-pin symetryczne
Impedancja wejściowa	644 Ω (przy 1 kHz)
Impedancja wyjściowa	400 Ω (przy 1 kHz)
Zasilanie	Pasywny (nie wymaga zasilania)
Zgodność z zasilaniem phantom	Tak, do połowy mocy dla dwóch mikrofonów pojemnościowych
Materiał obudowy	Aluminium ciągłe odlewane
Wymiary (W x S x G)	140 x 50 x 68 mm
Waga	0,36 kg
Zakres temperatur pracy	-20 °C do 70 °C
Maksymalna wilgotność względna	< 80 % (bez kondensacji)
Akcesoria w zestawie	Gumowe nóżki, etykieta oznaczeniowa (label tournée)
Przeznaczenie	Sumowanie dwóch mikrofonów do mono dla sceny, studia, transmisji
Konserwacja i czyszczenie	Przetrzeć suchą, miękką szmatką. Nie używać środków chemicznych.
Zalecenia bezpieczeństwa	Nie otwierać, przechowywać poza zasięgiem dzieci, używać wyłącznie zgodnie z przeznaczeniem.
Możliwość naprawy	Nie zawiera części naprawialnych przez użytkownika. Skontaktować się z profesjonalistą lub producentem.
Gwarancja producenta	Zobacz warunki na stronie Adam Hall
Zgodność	CE, FCC (Część 15)
Kraj projektu	Niemcy

Często zadawane pytania - Tauber Palmer

Jak podłączyć dwa mikrofony za pomocą Palmer Tauber?

Podłącz mikrofony do wejść INPUT A i INPUT B (XLR żeński), a następnie połącz wyjście OUTPUT (XLR męski) z wejściem mikrofonowym miksera lub interfejsu audio.

Czy mogę używać mikrofonów pojemnościowych z zasilaniem phantom?

Tak, Tauber jest zgodny z zasilaniem phantom. Jednak w przypadku dwóch mikrofonów pojemnościowych maksymalna moc jest zmniejszona o połowę. Unikaj mieszania mikrofonu dynamicznego z pojemnościowym.

Jakie typy mikrofonów mogę łączyć?

Zaleca się używanie dwóch identycznych mikrofonów. Unikaj łączenia mikrofonu dynamicznego z pojemnościowym ze względu na różnice poziomu i brzmienia.

Czy Palmer Tauber wymaga zasilania elektrycznego?

Nie, to urządzenie pasywne. Nie wymaga zewnętrznego zasilania; sygnał jest przetwarzany przez symetryczną matrycę rezystorów.

Jak uniknąć szumów podczas podłączania?

Przed podłączeniem lub odłączeniem kabli wycisz kanał wejściowy miksera lub interfejsu audio. Hałasy podczas podłączania mogą uszkodzić sprzęt.

Jakie są wymiary i waga Taubera?

Obudowa ma wymiary 140 x 50 x 68 mm (W x S x G) i waży 0,36 kg. Wykonana z odlewanego aluminium, idealna do użytku w trasie.

Czy mogę używać Taubera z jednym wejściem?

Tak, możesz użyć tylko jednego wejścia; wyjście będzie wtedy przesyłać sygnał tylko z tego mikrofonu.

Jak czyścić Palmer Tauber?

Użyj suchej, miękkiej szmatki do przetarcia powierzchni. Nie używaj środków chemicznych ani ściernych.

Czy Tauber nadaje się do użytku domowego?

Nie, jest przeznaczony do użytku profesjonalnego (scena, studio, transmisja). Nie nadaje się do użytku domowego ani dla dzieci.

Gdzie mogę znaleźć deklarację zgodności?

Deklarację zgodności CE można uzyskać pod adresem [e-mail]. W przypadku produktów RED pobierz ją ze strony www.adamhall.com/compliance/.

INSTRUKCJA OBSŁUGI Tauber Palmer

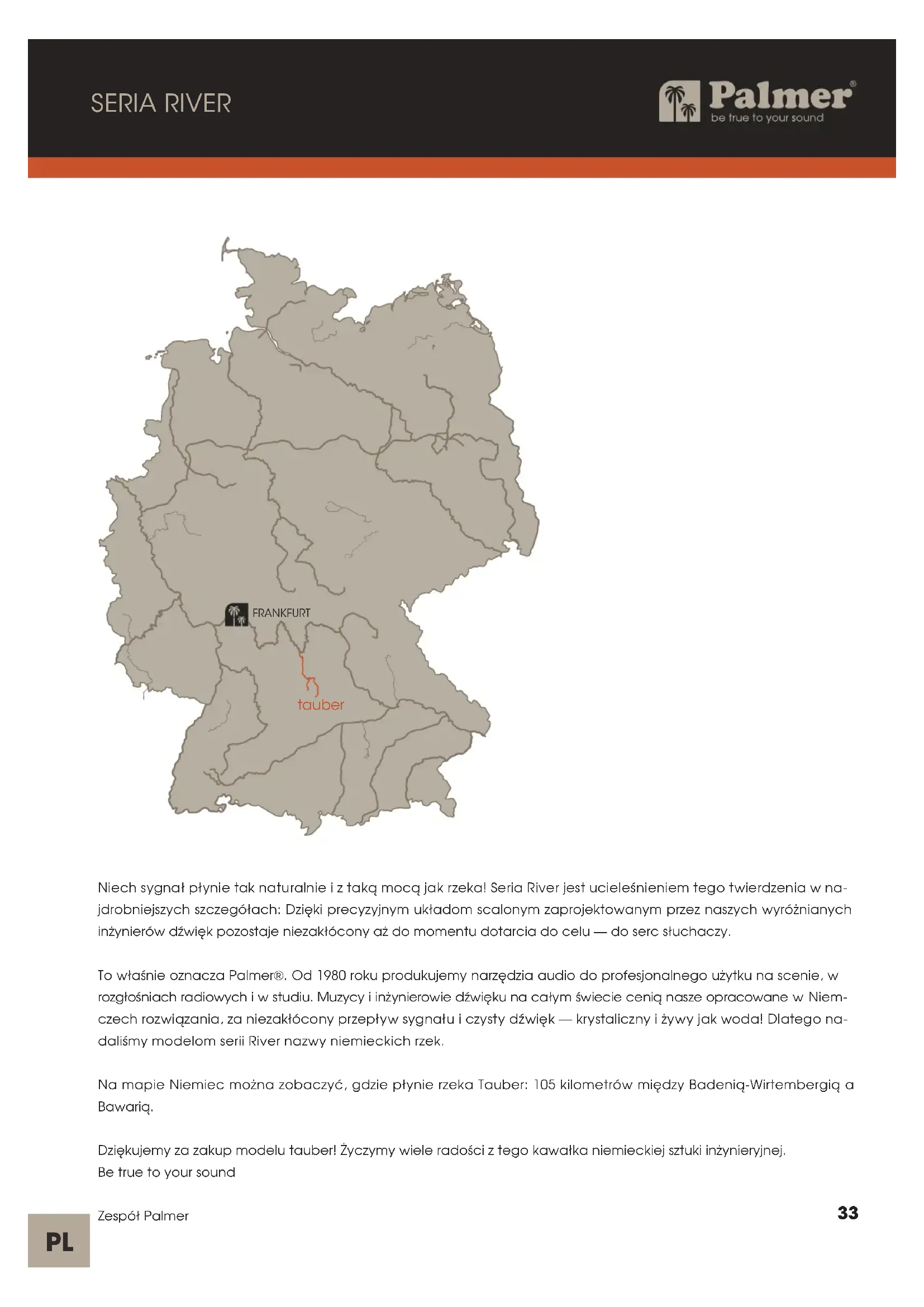

Niech sygnał płynie tak naturalnie i z taką mocą jak rzeka! Seria River jest ucieleśnieniem tego twierdzenia w najdrobniejszych szczegółach: Dzięki precyzyjnym układom scalonym zaprojektowanym przez naszych wyróżnianych inżynierów dźwięk pozostaje niezaktócony aż do momentu dotarcia do celu — do serc słuchaczy.

To właśnie oznacza Palmer®. Od 1980 roku produkujemy narzędzia audio do profesjonalnego użytku na scenie, w rozgłośniach radiowych i w studiu. Muzycy i inżynierowie dźwięku na całym świecie cenią nasze opracowane w Niemczech rozwiązania, za niezakłócony przepływ sygnału i czysty dźwięk — krystaliczny i żywy jak woda! Dlatego nadaliśmy modelom serii River nazwy niemieckich rzek.

Na mapie Niemiec można zobaczyć, gdzie płynie rzeka Tauber: 105 kilometrów między Badenią-Wirtembergią a Bawarią.

Dziękujemy za zakup modelu tauber! Życzymy wiele radości z tego kawałka niemieckiej sztuki inżynieryjnej. Be true to your sound

tauber

Moduł do łączenia sygnałów mikrofonowych pasywny

UŻYTKOWANIE ZGODNE Z PRZEZNACZENIEM

Produkt jest akcesorium przydatnym podczas obsługi technicznej imprez, w studiach nagrań, przy produkcji telewizyjnej i podczas transmisji!

Produkt jest przeznaczony do profesjonalnych zastosowań w organizacji imprez – a także w studio nagrań, przy produkcji telewizyjnej oraz transmisji – i nie nadaje się do użytku domowego!

Ponadło może być on używany wyłącznie przez wykwalifikowanych użytkowników posiadających wiedzę w zakresie obsługi technicznej imprez, realizacji nagrań studyjnych, produkcji telewizyjnej i transmisji!

Użytkowanie produktu niezgodnie z wyszczególnionymi danymi technicznymi i warunkami eksploatacji uważa się za niezgodne z przeznaczeniem!

Wyłączona jest odpowiedzialność za szkody i obrażenia osób trzecich spowodowane użytkowaniem niezgodnym z przeznaczeniem!

Produkt nie jest przeznaczony dla:

▶ osób (w tym dzieci) o ograniczonych możliwościach fizycznych, sensorycznych lub umystowych, a także osób niemających doświadczenia i wiedzy,
▶ dzieci (należy poinstruować dzieci, aby nie bawiły się urządzeniem).

ZASADY BEZPIECZEŃSTWA

1. Należy uważnie przeczytać niniejszą instrukcję.
2. Przechowywać wszystkie instrukcje i informacje w bezpiecznym miejscu.
3. Przestrzegać zaleceń.
4. Używać urządzenia tylko zgodnie z przeznaczeniem.
5. Nie otwierać urządzenia ani nie modyfikować go.

NIEBEZPIECZEŃSTWO UDUSZENIA! PRZECHOWYWAĆ W MIEJSCU NIEDOSTĘPNYM DLA DZIECI! PRODUKT ZAWIERA DROBNE CZĘŚCI I MATERIAŁY OPAKOWANIOWE, KTÓRE MOGA ZOSTAĆ POŁKNIĘTE! WORKI PLASTIKOWE PRZECHOWYWAĆ W MIEJSCACH NIEDOSTĘPNYCH DLA DZIECI!

WPROWADZENIE

Za pomocą modułu do łączenia sygnałów mikrofonowych można podłączyć dwa mikrofony do symetrycznego wejścia konsoli mikerskiej lub interfejsu audio, jeśli np. liczba dostępnych kanałów jest niewystarczająca. Ponieważ odseparowanie odbywa się za pomocą symetrycznej matrycy rezystancji, moduł do łączenia sygnałów mikrofonowych może być używany z zasilaniem fantomowym, dzięki czemu można również używać mikrofonów pojemnościowych (dwa mikrofony pojemnościowe: Phantom Power P max 1/2). Należy unikać jednoczesnego podłączania do sumatora sygnałów mikrofonów dynamicznych i pojemnościowych, ponieważ oba typy mikrofonów mają bardzo różne poziomy głośności i charakterystykę dźwięku.

Porada: Należy użyć dwóch identycznych mikrofonów.

tauber

Moduł do łączenia sygnałów mikrofonowych pasywny

Symetryczne wejście mikrofonowe z żeńskim 3-pinowym gniazdem XLR. Sygnały mikrofonowe z dwóch wejść INPUT A i INPUT B są sumowane w trybie monofonicznym i wyprowadzane na wyjście OUTPUT.

2. INPUT B

Symetryczne wejście mikrofonowe z żeńskim 3-pinowym gniazdem XLR. Sygnały mikrofonowe z dwóch wejść INPUT A i INPUT B są sumowane w trybie monofonicznym i wyprowadzane na wyjście OUTPUT.

3. OUTPUT

Symetryczne wyjście audio z 3-pinowym męskim gniazdem XLR. Symetryczny kabel mikrofonowy służy do podłączenia sumatora do symetrycznego wejścia mikrofonowego konsoli mikerskiej lub interfejsu audio.

UWAGA: Podłączanie przewodów sygnałowych może powodować znaczne zakłócenia. Należy się upewnić, że kanał wejściowy (konsola mikserka, interfejs audio itp.) jest podczas podłączania wyciszony. peciwnym razie poziom szumu może spowodować uszkodzenie.

PRZYKŁADY OKABLOWANIA

DANE TECHNICZNE

INFORMACJE OGÓLNE

Numer artykułu PTAUBER
Rodzaj produktu	Sumator mikrofonu
Liczba kanałów:	1
Typ	pasywny
Transformer izolowany	Nie
Liczba wejść	2
Typ wejścia	symetryczne
Złącza wejściowe:	XLR
Liczba wyjść	1
Typ wyjścia	symetryczne
Złącza wyjściowe:	XLR
Obudowa:	Odlew aluminiowy
Wymiary (wys./szer./gł.)	140 x 50 x 68 mm
Masa	0,36 kg
Temperatura otoczenia w czasie pracy	-20°C — 70°C
Wilgotność względna powietrza	<80%, bez kondensacji
Akcesoria w zestawie	Gumowe nóżki, tabliczka opisowa (wanienka Tour-label)
AUDIO
Impedancja wejściowa (1 kHz)	644 Ω
Impedancja wyjściowa (1 kHz)	400 Ω

Wszystkie pomiary zostały wykonane przy użyciu generatora o impedancji wyjściowej 600 Ω (w tym wejścia otwarte) i symetrycznym obciążeniu 1 kΩ.

UTYLIZACJA

OPAKOWANIE:

1. Opakowania mogą być przekazywane do systemu recyklingu zwykłymi kanałami utylizacji. Opakowania można oddać do recyklingu.
2. Należy oddzielić opakowanie zgodnie z przepisami dotyczącymi utylizacji i przepisami dotyczącymi recyklingu, obowiązującymi w danym kraju

URZADZENIE:

1. To urządzenie podlega przepisom europejskim Dyrektywa w sprawie zużyłego sprzętu elektrycznego i elektronicznego w obowiązującej w danym momencie wersji. Dyrektywa WEEE w sprawie zużyłego sprzętu elektrycznego i elektronicznego. Zużyłego sprzętu nie wolno wyrzucać wraz z odpadami z gospodarstwa domowego. Stare urządzenie należy zutylizować w autoryzowanym lub w komunalnym zakładzie utylizacji odpadów. Należy przestrzegać przepisów obowiązujących w danym kraju!
2. Przestrzegać wszystkich przepisów dotyczących usuwania odpadów, obowiązujących w kraju użytkowania.
3. Jako klient prywatny możesz uzyskać informacje na temat możliwości utylizacji przyjaznej dla środowiska od sprzedawcy, u którego zakupiono produkt, lub od odpowiednich władz lokalnych.

BATERIE I AKUMULATORY:

1. Baterii i akumulatorów nie wolno wyrzucać z odpadami domowymi. Baterie i akumulatory należy utylizować w autoryzowanym lub w komunalnym zakładzie utylizacji odpadów.
2. Przestrzegać wszystkich przepisów dotyczących usuwania odpadów, obowiązujących Prawo i przepisy dotyczące utylizacji.
3. Klient prywatny otrzyma informacje na temat przyjaznych dla środowiska sposobów usunięcia produktu od sprzedawcy, u którego zakupił produkt, lub od odpowiednich władz lokalnych.
4. Urządzenia zawierające baterie lub akumulatory, których użytkownik nie może wyjąć, należy oddać do punktu zbiórki urządzeń elektrycznych.

OŚWIADCZENIA PRODUCENTA

Gwarancja producenta i ograniczenie odpowiedzialności

Adam Hall GmbH

Adam-Hall-Str. 1

D-61267 Neu Anspach

E-mail: [e-mail] / +49 (0)6081 / 9419-0.

Nasze aktualne warunki gwarancji oraz informację o ograniczeniu odpowiedzialności można znaleźć na stronie internetowej: https://cdn-shop.adamhall.com/media/pdf/Manufacturers-Declarations-PALMER_DE_EN_ES_FR.pdf

W sprawie serwisu należy skontaktować się z dystrybutorem.

Oznaczenie CE

Adam Hall GmbH oświadcza niniejszym, że produkt spełnia wymogi następujących dyrektyw (o ile dotyczy): Dyrektywa niskonapięciowa (2014/35/UE)

Dyrektywa EMC (2014/30/UE)

RoHS (2011/65/UE)

RED (2014/53/UE)

Deklaracja zgodności UE

Deklaracje zgodności dla wyrobów, które podlegają dyrektywom LVD, EMC, RoHS, można zamówić pod adresem [e-mail]. Deklaracje zgodności dla wyrobów podlegających dyrektywie RED można pobrać na stronie www.adamhall.com/compliance/

OŚWIADCZENIE FCC

To urządzenie jest zgodne z częścią 15 przepisów FCC. Obsługa podlega następującym dwóm warunkom:

(1) Urządzenie nie może powodować szkodliwych zakłóceń oraz
(2) Urządzenie musi być odporne na niekorzystny wpływ innych urządzeń, w tym powodowanie nieoczekiwanego działania.
