Tauber - Accesorio de audio Palmer - Manual de uso y guía de instrucciones gratis

Marca	Palmer
Modelo	Tauber
Tipo de producto	Caja de fusión de micrófono pasiva
Serie	River
Número de canales	1 (2 entradas hacia 1 salida)
Conectores de entrada	2 x XLR hembra de 3 pines simétrico
Conector de salida	1 x XLR macho de 3 pines simétrico
Impedancia de entrada	644 Ω (a 1 kHz)
Impedancia de salida	400 Ω (a 1 kHz)
Alimentación	Pasiva (no requiere alimentación)
Alimentación fantasma compatible	Sí, hasta ½ potencia para dos micrófonos de condensador
Material de la carcasa	Aluminio fundido continuo
Dimensiones (Al x An x Pr)	140 x 50 x 68 mm
Peso	0,36 kg
Rango de temperatura de funcionamiento	-20 °C a 70 °C
Humedad relativa máxima	< 80 % (sin condensación)
Accesorios incluidos	Patas de goma, etiqueta de marcado (etiqueta de gira)
Uso previsto	Fusión de dos micrófonos en mono para escenario, estudio, difusión
Mantenimiento y limpieza	Limpiar con un paño seco y suave. No usar productos químicos.
Instrucciones de seguridad	No abrir, mantener fuera del alcance de los niños, usar solo de acuerdo con el uso previsto.
Reparabilidad	No contiene piezas reparables por el usuario. Contactar a un profesional o al fabricante.
Garantía del fabricante	Ver condiciones en el sitio web de Adam Hall
Conformidad	CE, FCC (Parte 15)
País de diseño	Alemania

Preguntas frecuentes - Tauber Palmer

¿Cómo conectar dos micrófonos usando el Palmer Tauber?

Conecte los micrófonos a las entradas INPUT A y INPUT B (XLR hembra), luego conecte la salida OUTPUT (XLR macho) a una entrada de micrófono de su mesa de mezclas o interfaz de audio.

¿Puedo usar micrófonos de condensador con alimentación fantasma?

Sí, el Tauber es compatible con la alimentación fantasma. Sin embargo, para dos micrófonos de condensador, la potencia máxima se reduce a la mitad. Evite mezclar un micrófono dinámico y uno de condensador.

¿Qué tipos de micrófonos puedo combinar?

Se recomienda usar dos micrófonos idénticos. Evite combinar un micrófono dinámico y uno de condensador debido a las diferencias de nivel y sonoridad.

¿El Palmer Tauber necesita alimentación eléctrica?

No, es un dispositivo pasivo. No requiere ninguna alimentación externa; la señal se procesa mediante una matriz de resistencias simétrica.

¿Cómo evitar ruidos parásitos al conectar?

Antes de conectar o desconectar cables, silencie el canal de entrada de su mesa de mezclas o interfaz de audio. Los ruidos de conexión pueden dañar el equipo.

¿Cuáles son las dimensiones y el peso del Tauber?

La carcasa mide 140 x 50 x 68 mm (Al x An x Pr) y pesa 0,36 kg. Es de aluminio fundido, ideal para uso en giras.

¿Puedo usar el Tauber con una sola entrada?

Sí, puede usar solo una entrada; la salida entregará entonces la señal de ese único micrófono.

¿Cómo limpiar el Palmer Tauber?

Use un paño seco y suave para limpiar la superficie. No use productos químicos ni abrasivos.

¿El Tauber es adecuado para uso doméstico?

No, está diseñado para uso profesional (escenario, estudio, difusión). No es adecuado para uso doméstico ni para niños.

¿Dónde puedo encontrar la declaración de conformidad?

La declaración de conformidad CE se puede solicitar en [e-mail]. Para productos RED, descárguela en www.adamhall.com/compliance/.

MANUAL DE USUARIO Tauber Palmer

MANUAL DE INSTRUCCIONES

INSTRUKCJA OBSŁUGI

Palmer®

ES MANUAL DE INSTRUCCIONES

PL INSTRUKCJA OBSŁUGI

FRANKFURT tauber

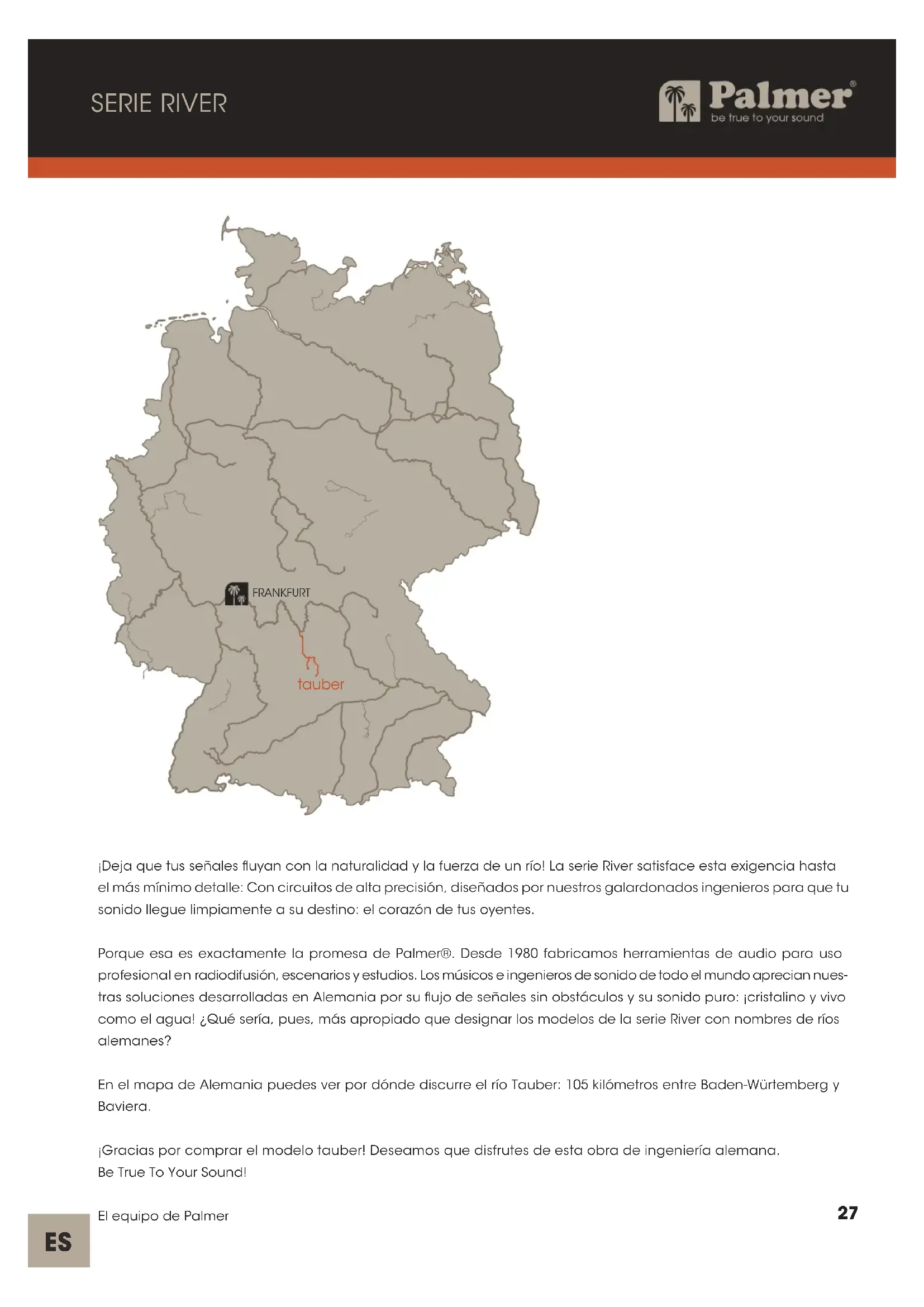

¡Deja que tus señales fluyan con la naturalidad y la fuerza de un río! La serie River satisface esta exigencia hasta el más mínimo detalle: Con circuitos de alta precisión, diseñados por nuestros galardonados ingenieros para que tu sonido llegue limpiamente a su destino: el corazón de tus oyentes.

Porque esa es exactamente la promesa de Palmer®. Desde 1980 fabricamos herramientas de audio para uso profesional en radiodifusión, escenarios y estudios. Los músicos e ingenieros de sonido de todo el mundo aprecian nuestras soluciones desarrolladas en Alemania por su flujo de señales sin obstáculos y su sonido puro: ¡cristalino y vivo como el agua! ¿Qué sería, pues, más apropiado que designar los modelos de la serie River con nombres de ríos alemanes?

En el mapa de Alemania puedes ver por dónde discurre el río Tauber: 105 kilómetros entre Baden-Würtemberg y Baviera.

¡Gracias por comprar el modelo tauber! Deseamos que disfrutes de esta obra de ingeniería alemana. Be True To Your Sound!

tauber

caja de mezclas para micrófono pasiva

USO PREVISTO

Este producto es un equipo para tecnología de eventos, así como para radiodifusión, estudios y televisión.

Ha sido desarrollado para un uso profesional en el sector de la tecnología para eventos, así como para estudios, platós de televisión y rodajes, y no es apto para uso doméstico.

Además, este producto está diseñado para ser utilizado exclusivamente por usuarios cualificados con conocimientos especializados sobre tecnología para eventos, radiodifusión, estudios y televisión.

Se considerará contrario al uso previsto utilizar este producto fuera de las condiciones de funcionamiento y los datos técnicos especificados.

Queda excluida toda responsabilidad por daños y perjuicios a personas y bienes materiales si se utiliza el producto fuera del uso previsto.

El producto no es adecuado para:

personas (incluidos niños) con capacidades físicas, sensoriales o mentales reducidas o sin la experiencia y los conocimientos necesarios.
- niños (se debe advertir a los niños que no jueguen con el equipo).

INSTRUCCIONES DE SEGURIDAD

1. Leer detenidamente estas instrucciones.
2. Conservar toda la información y las instrucciones en un lugar seguro.
3. Seguir las indicaciones.
4. Utilizar el equipo únicamente de la forma prevista.
5. No abrir el interior del equipo ni modificarlo.

¡PELIGRO DE ASFIXIA! MANTENER EL PRODUCTO FUERA DEL ALCANCE DE LOS NIÑOS. EL PRODUCTO CONTIENE PIEZAS PEQUEÑAS Y MATERIAL DE EMBALAJE QUE PODRÍAN INGERIRSE POR ACCIDENTE. LAS BOLSAS DE PLÁSTICO DEBERÁN CONSERVARSE FUERA DEL ALCANCE DE LOS NIÑOS.

INTRODUCCIÓN

Con la caja de mezclas para micrófono, conecta dos micrófonos a una entrada balanceada de una mesa de mezclas o una interfaz de audio si, por ejemplo, el número de canales disponibles no es suficiente. Dado que el desacoplamiento se realiza a través de una matriz de resistencias balanceadas, la caja de mezclas puede utilizarse con alimentación fantasma, por lo que también pueden utilizarse micrófonos de condensador (dos micrófonos de condensador: alimentación fantasma P máx. 1/2). Evita conectar juntos un micrófono dinámico y un micrófono condensador al sumador, ya que estos dos tipos de micrófonos tienen niveles y comportamientos acústicos muy diferentes.

Consejo: utiliza dos micrófonos idénticos.

tauber

caja de mezclas para micrófono pasiva

CONEXIONES Y ELEMENTOS DE MANEJO

1. INPUT A

Entrada de micrófono balanceada con conector XLR hembra de 3 pines. Las señales del micrófono de las dosentradas INPUT A y INPUT B pasan a mono en la salida OUTPUT.

2. INPUT B

Entrada de micrófono balanceada con conector XLR hembra de 3 pines. Las señales del micrófono de las dosentradas INPUT A y INPUT B pasan a mono en la salida OUTPUT.

3. OUTPUT

Salida de audio balanceada con conector XLR macho de 3 pines. Utiliza un cable demicrófono balanceado para conectar el sumador a una entrada de micrófono balanceada de una mesa de mezclas o interfaz de audio.

ATENCIÓN: La conexión de los cables de señal puede dar lugar a ruidos de interferencia considerables. Asegúrate de que el canal de entrada (mezclador, interfaz de audio, etc.) esté silenciado durante los procesos de conexión. De lo contrario, los niveles de ruido de interferencia pueden causar daños.

EJEMPLOS DE CABLEADO

DATOS TÉCNICOS

GENERALIDADES

N.º de artículo PTAUBER

Clase de producto Sumador de micrófonos
Número de canales 1
Tipo Pasivo
Transformador aislado No
Número de entradas 2
Tipo de entrada Balanceada
Conectores de entrada XLR
Número de salidas 1
Tipo de salida Balanceada
Puertos de salida XLR
Carcasa Aluminio de fundición
Dimensiones (al. × an. × pr.) 140 × 50 × 68 mm
Peso	0,36 kg
Temperatura ambiente en funcionamiento	-20 °C ... 70 °C
Humedad relativa	< 80 % (sin condensación)
Accesorios incluidos	Apoyos de goma, placa para etiquetas (para giras)
AUDIO
Impedancia de entrada (1 kHz)	644 Ω
Impedancia de salida (1 kHz)	400 Ω

Todas las mediciones se realizaron utilizando un generador con una impedancia de salida de 600 Ω (incl. entradas abiertas) y una carga balanceada de 1 kΩ.

ELIMINACIÓN

EMBALAJE:

1. Los embalajes se pueden llevar a reciclar a través de las vías de eliminación habituales.
2. Separa los materiales de embalaje de acuerdo con las leyes de eliminación de residuos y las normativas sobre reciclaje de tu país.

EQUIPO:

1. Este aparato está sujeto a la directiva europea sobre residuos de aparatos eléctricos y electrónicos en la versión actual. Directiva RAEE sobre residuos de aparatos eléctricos y equipos electrónicos. Los equipos usados no deben eliminarse junto con la basura doméstica. El equipo usado debe eliminarse a través de una empresa de eliminación de residuos autorizada o de un sistema municipal de eliminación de residuos. Ten en cuenta la normativa vigente en tu país.

2. Respeta todas las leyes vigentes de tu país relativas a la eliminación de residuos.

3. Los clientes particulares recibirán información sobre las posibilidades de eliminación respetuosa con el medio ambiente a través del distribuidor que les haya vendido el producto o bien a través de las correspondientes autoridades regionales.

PILAS Y BATERÍAS:

1. Las pilas y las baterías no deben desecharse con la basura doméstica. Las pilas y las baterías se deben eliminar a través de una empresa de gestión de residuos autorizada o de un sistema municipal de eliminación de residuos.
2. Respeta todas las leyes vigentes de tu país relativas a la eliminación de residuos.
3. Los clientes particulares recibirán información sobre las posibilidades de eliminación respetuosa con el medio ambiente a través del distribuidor que les haya vendido el producto o bien a través de las correspondientes autoridades regionales.
4. Los equipos con pilas o baterías que no puedan ser retiradas por el usuario deben llevarse a un punto de recogida de aparatos eléctricos.

DECLARACIONES DEL FABRICANTE

Garantía del fabricante y exención de responsabilidad Adam Hall GmbH

Adam-Hall-Str. 1

D-61267 Neu-Anspach (Alemania)

Correo electrónico: [e-mail] / +49 (0)6081 / 94190.

Encontrarás las condiciones actuales de la garantía y el texto sobre la exención de responsabilidad en la siguiente página web:

Para reparaciones, ponte en contacto con tu distribuidor.

Conformidad CE

Por la presente, Adam Hall GmbH declara que este producto es conforme con las siguientes directivas (en la medida en que sean pertinentes):

Directiva sobre baja tensión (LVD) (2014/35/UE)

Directiva sobre compatibilidad electromagnética (EMC) (2014/30/UE)

Directiva sobre restricciones a la utilización de determinadas sustancias peligrosas en aparatos eléctricos y electrónicos (RoHS) (2011/65/UE)

Directiva sobre equipos radioeléctricos (RED) (2014/53/UE)

Declaración de conformidad CE

Declaraciones de conformidad para los productos sujetos

a las directivas LVD, EMC y RoHS

pueden solicitarse a [e-mail]

Las declaraciones de conformidad para los productos sujetos a

la directiva RED pueden descargarse

en www.adamhall.com/compliance/

.

DECLARACIÓN FCC

Este dispositivo cumple con la parte 15 de las normas de la FCC.

Su funcionamiento está sujeto a las dos condiciones siguientes:

(1) Este dispositivo no puede causar interferencias perjudiciales, y
(2) Este dispositivo debe aceptar cualquier interferencia recibida, incluidas las interferencias que puedan causar un funcionamiento no deseado.

ESTE DOCUMENTO PUEDE ESTAR SUJETO A FALLOS DE IMPRESIÓN O ERRORES, ASÍ COMO A MODIFICACIONES TÉCNICAS O DE OTRO TIPO.

FRANKFURT tauber
