Tauber - Audiozubehör Palmer - Kostenlose Bedienungsanleitung

Marke	Palmer
Modell	Tauber
Produkttyp	Passive Mikrofon-Kombinationsbox
Serie	River
Anzahl Kanäle	1 (2 Eingänge auf 1 Ausgang)
Eingangsanschlüsse	2 x XLR-Buchse 3-polig symmetrisch
Ausgangsanschluss	1 x XLR-Stecker 3-polig symmetrisch
Eingangsimpedanz	644 Ω (bei 1 kHz)
Ausgangsimpedanz	400 Ω (bei 1 kHz)
Stromversorgung	Passiv (benötigt keine Stromversorgung)
Phantomspeisung kompatibel	Ja, bis zur halben Leistung für zwei Kondensatormikrofone
Gehäusematerial	Strangguss-Aluminium
Abmessungen (H x B x T)	140 x 50 x 68 mm
Gewicht	0,36 kg
Betriebstemperaturbereich	-20 °C bis 70 °C
Maximale relative Luftfeuchtigkeit	< 80 % (nicht kondensierend)
Mitgeliefertes Zubehör	Gummifüße, Beschriftungsetikett (Tourlabel)
Verwendungszweck	Zusammenführung zweier Mikrofone auf Mono für Bühne, Studio, Rundfunk
Pflege und Reinigung	Mit einem trockenen, weichen Tuch abwischen. Keine Chemikalien verwenden.
Sicherheitshinweise	Nicht öffnen, außerhalb der Reichweite von Kindern aufbewahren, nur bestimmungsgemäß verwenden.
Reparierbarkeit	Enthält keine vom Benutzer reparierbaren Teile. Wenden Sie sich an einen Fachmann oder den Hersteller.
Herstellergarantie	Siehe Bedingungen auf der Website von Adam Hall
Konformität	CE, FCC (Teil 15)
Entwicklungsland	Deutschland

Häufig gestellte Fragen - Tauber Palmer

Wie verbinde ich zwei Mikrofone mit dem Palmer Tauber?

Schließen Sie die Mikrofone an die Eingänge INPUT A und INPUT B (XLR-Buchse) an und verbinden Sie dann den Ausgang OUTPUT (XLR-Stecker) mit einem Mikrofoneingang Ihres Mischpults oder Audio-Interfaces.

Kann ich Kondensatormikrofone mit Phantomspeisung verwenden?

Ja, der Tauber ist mit Phantomspeisung kompatibel. Bei zwei Kondensatormikrofonen ist die maximale Leistung jedoch auf die Hälfte reduziert. Vermeiden Sie die Kombination eines dynamischen Mikrofons mit einem Kondensatormikrofon.

Welche Mikrofontypen kann ich kombinieren?

Es wird empfohlen, zwei identische Mikrofone zu verwenden. Vermeiden Sie die Kombination eines dynamischen und eines Kondensatormikrofons aufgrund von Unterschieden in Pegel und Klang.

Benötigt der Palmer Tauber eine Stromversorgung?

Nein, es ist ein passives Gerät. Es benötigt keine externe Stromversorgung; das Signal wird durch eine symmetrische Widerstandsmatrix verarbeitet.

Wie vermeide ich Störgeräusche beim Anschließen?

Schalten Sie vor dem Anschließen oder Trennen von Kabeln den Eingangskanal Ihres Mischpults oder Audio-Interfaces stumm. Verbindungsgeräusche können die Ausrüstung beschädigen.

Welche Abmessungen und welches Gewicht hat der Tauber?

Das Gehäuse misst 140 x 50 x 68 mm (H x B x T) und wiegt 0,36 kg. Es ist aus Strangguss-Aluminium gefertigt, ideal für den Tournee-Einsatz.

Kann ich den Tauber mit nur einem Eingang verwenden?

Ja, Sie können nur einen Eingang verwenden; der Ausgang gibt dann das Signal dieses einen Mikrofons aus.

Wie reinige ich den Palmer Tauber?

Verwenden Sie ein trockenes, weiches Tuch, um die Oberfläche abzuwischen. Verwenden Sie keine chemischen oder scheuernden Reinigungsmittel.

Ist der Tauber für den Hausgebrauch geeignet?

Nein, es ist für den professionellen Einsatz (Bühne, Studio, Rundfunk) konzipiert. Es ist nicht für den Hausgebrauch oder für Kinder geeignet.

Wo finde ich die Konformitätserklärung?

Die CE-Konformitätserklärung kann unter [e-mail] angefordert werden. Für RED-Produkte laden Sie sie von www.adamhall.com/compliance/ herunter.

BEDIENUNGSANLEITUNG Tauber Palmer

DE BEDIENUNGSANLEITUNG

EN USER MANUAL

IT MANUAL DE USUARIO

FR MANUEL D'UTILISATEUR

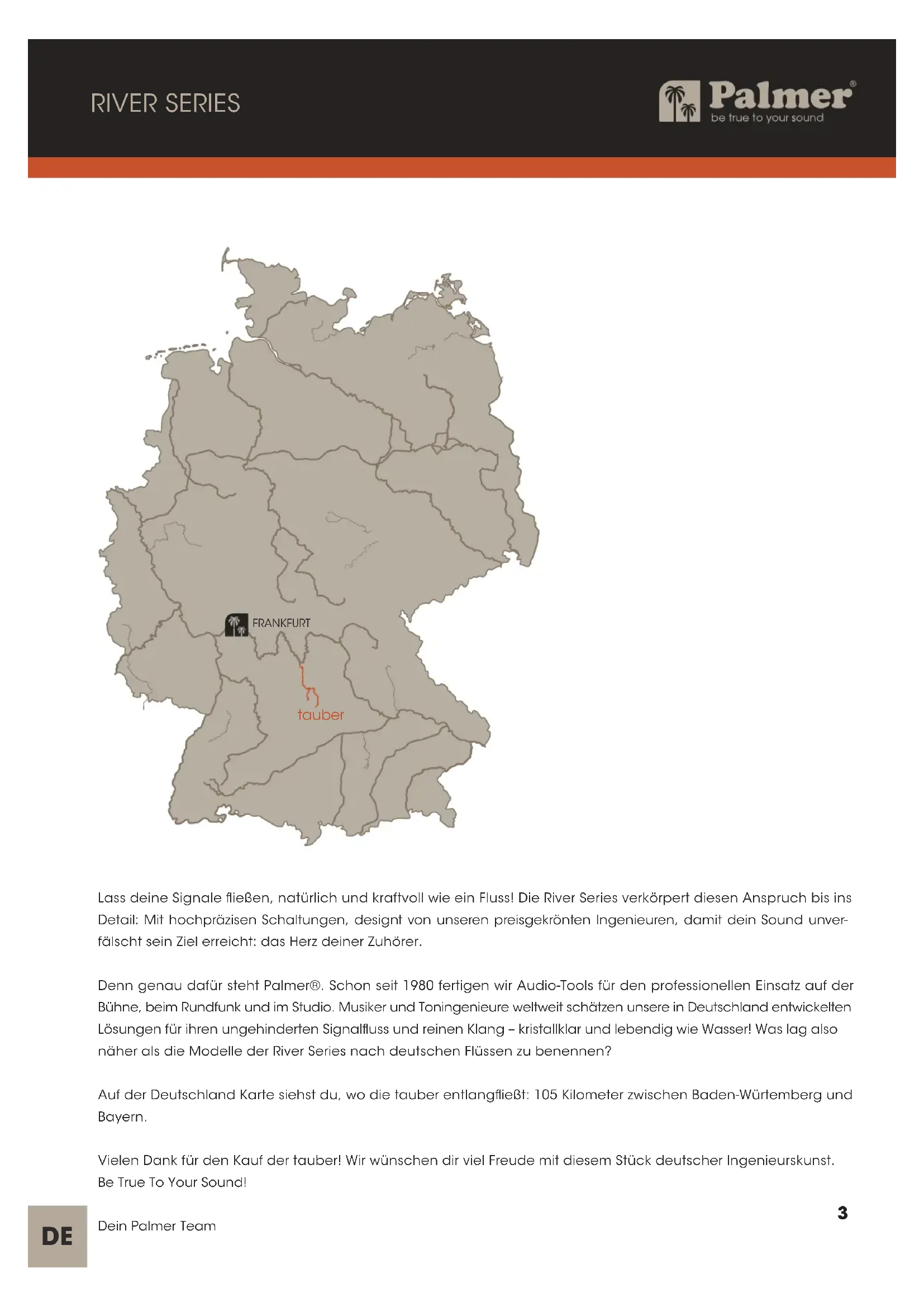

Lass deine Signale fließen, natürlich und kraftvoll wie ein Fluss! Die River Series verkörpert diesen Anspruch bis ins Detail: Mit hochpräzisen Schaltungen, designt von unseren preisgekrönten Ingenieuren, damit dein Sound unverfälscht sein Ziel erreicht: das Herz deiner Zuhörer.

Denn genau dafür steht Palmer®. Schon seit 1980 fertigen wir Audio-Tools für den professionellen Einsatz auf der Bühne, beim Rundfunk und im Studio. Musiker und Toningenieure weltweit schätzen unsere in Deutschland entwickelten Lösungen für ihren ungehinderten Signafluss und reinen Klang - kristallklar und lebendig wie Wasser! Was lag also näher als die Modelle der River Series nach deutschen Flüssen zu benennen?

Auf der Deutschland Karte siehst du, wo die tauber entlangfließt: 105 Kilometer zwischen Baden-Würtemberg und Bayern.

Vielen Dank für den Kauf der tauber! Wir wünschen dir viel Freude mit diesem Stück deutscher Ingenieurskunst. Be True To Your Sound!

tauber

BESTIMMUNGSGEMÄSSER GEBRAUCH

Bei dem Produkt handelt es sich um ein Gerät für die Veranstaltungstechnik, sowie Studio, TV und Broadcast! Das Produkt ist für den professionellen Einsatz im Bereich der Veranstaltungstechnik, sowie Studio, TV und Broadcast entwickelt worden und ist nicht für die Verwendung in Haushalten geeignet!

Weiterhin ist dieses Produkt nur für qualifizierte Benutzer mit Fachkenntnissen im Umgang mit Veranstaltungstechnik, sowie Studio, TV und Broadcast vorgesehen!

Die Benutzung des Produkts außerhalb der spezifizierten technischen Daten und Betriebsbedingungen gilt als nicht bestimmungsgemäß!

Haftung für Schäden und Drittschäden an Personen und Sachen durch nicht bestimmungsgemäßen Gebrauch ist ausgeschlossen!

Das Produkt ist nicht geeignet für:

▶ Personen (einschließlich Kinder) mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten oder mangelnder Erfahrung und Kenntnis.
- Kinder (Kinder müssen angewiesen werden, nicht mit dem Gerät zu spielen).

SICHERHEITSHINWEISE

1. Lesen Sie diese Anleitung bitte sorgfältig durch.
2. Bewahren Sie alle Informationen und Anleitungen an einem sicheren Ort auf.
3. Befolgen Sie die Anweisungen.
4. Verwenden Sie das Gerät nur in der dafür vorgesehenen Art und Weise.
5. Öffnen Sie das Gerät nicht und verändern Sie es nicht.

ERSTICKUNGSGEFAHR! VON KINDERN FERNHALTEN! DAS PRODUKT ENTHÄLT VERSCHLUCKBARE KLEINTEILE UND VERSCHLUCKBARES VERPACKUNGSMATERIAL! KUNSTSTOFFBEUTEL MÜSSEN AUSSER REICHWEITE VON KINDERN AUFBEWAHRT WERDEN!

EINFÜHRUNG

Schließen Sie mit Hilfe der Mikrofon Merge Box tauber zwei Mikrofone an einen symmetrischen Eingang eines Mischpults oder Audio-Interfaces an, wenn z.B. die Anzahl der zur Verfügung stehenden Kanäle nicht ausreicht. Da die Entkopplung über eine symmetrische Widerstandsmatrix erfolgt, ist die Merge Box mit Phantomspeisung nutzbar, sodass auch Kondensatormikrofone verwendet werden können (Zwei Kondensatormikrofone: Phantom Power P max 1/2). Vermeiden Sie es, ein dynamisches und ein Kondensatormikrofon gemeinsam am Summierer anzuschließen, da beide Mikrofontypen über sehr unterschiedliche Pegel und Klangverhalten verfügen.

Tipp: Verwenden Sie zwei identische Mikrofone.

tauber

ANSCHLÜSSE UND BEDIENELEMENTE

1. INPUT A

Symmetrischer Mikrofoneingang mit einer weiblichen 3-Pol XLR-Buchse. Die Mikrofonsignale der beiden Eingänge INPUT A und INPUT B werden Mono summiert am Ausgang OUTPUT ausgegeben.

2. INPUT B

Symmetrischer Mikrofoneingang mit einer weiblichen 3-Pol XLR-Buchse. Die Mikrofonsignale der beiden Eingänge INPUT A und INPUT B werden Mono summiert am Ausgang OUTPUT ausgegeben.

3. OUTPUT

Symmetrischer Audioausgang mit einer männlichen 3-Pol XLR-Buchse. Verwenden Sie ein symmetrisches Mikrofonkabel, um den Summierer an einen symmetrischen Mikrofoneingang eines Mischpults oder Audio-Interfaces anzuschließen.

ACHTUNG: Das Anschließen von Signalkabeln kann zu erheblichen Störgeräuschen führen. Achten Sie darauf, dass der Eingangskanal (Mischpult, Audio-Interface usw.) bei Steckvorgängen stummgeschaltet ndernfalls können Pegel von Störgeräuschen zu Schäden führen.

VERKABELUNGSBEISPIELE

TECHNISCHE DATEN

ALLGEMEIN

Artikelnummer PTAUBER
Produktart Mikrofon-Summierer
Anzahl Kanäle 1
Typ passiv
Übertrager isoliert Nein
Anzahl Eingänge 2
Eingangstyp symmetrisch
Eingangsanschlüsse XLR
Anzahl Ausgänge 1
Ausgangstyp symmetrisch
Ausgangsanschlüsse XLR
Gehäuse Aluminium Strangguss
Abmessungen (H/B/T) 140 x 50 x 68 mm
Gewicht	0,36 kg
Umgebungstemperatur im Betrieb	-20°C...70°C
Relative Luftfeuchtigkeit	<80%, nicht kondensierend
Enthaltenes Zubehör	Gummifüße, Beschriftungsschild (Tourlabel)
AUDIO
Eingangsimpedanz (1 kHz)	644Ω
Ausgangsimpedanz (1 kHz)	400Ω

Alle Messungen wurden mit einem Generator mit 600 Ω Ausgangsimpedanz (inkl. offener Eingänge) und 1 kΩ symmetrischer Last durchgeführt.

ENTSORGUNG

VERPACKUNG:

1. Verpackungen können über die üblichen Entsorgungswege dem Wertstoffkreislauf zugeführt werden.
2. Bitte trennen Sie die Verpackung entsprechend der Entsorgungsgesetze und Wertstoffverordnungen in Ihrem Land.

GERÄT:

1. Dieses Gerät unterliegt der europäischen Richtlinie für Elektro- und Elektronik-Altgeräte in der jeweils geltenden aktuellen Fassung. WEEE-Richtlinie Waste Electrical and Electronical Equipment. Altgeräte gehören nicht in den Hausmüll. Das Altgerät muss über einen zugelassenen Entsorgungs betrieb oder eine kommunale Entsorgungsein richtung entsorgt werden. Bitte beachten Sie geltende Vorschriften in Ihrem Land!

2. Beachten Sie alle in Ihrem Land geltenden Entsorgungsgesetze.

3. Als Privatkunde erhalten Sie Informationen zu umweltfreundlichen Entsorgungsmöglichkeiten über den Händler, bei dem das Produkt erworben wurde, oder über die entsprechen den regionalen Behörden.

BATTERIEN UND AKKUS:

1. Batterien und Akkus gehören nicht in den Hausmüll. Batterien und Akkus müssen über einen zugelassenen Entsorgungsbe trieb oder eine kommunale Entsorgungs einrichtung entsorgt werden.
2. Beachten Sie alle in Ihrem Land geltenden Entsorgungsgesetze und Vorschriften.
3. Als Privatkunde erhalten Sie Informationen zu umweltfreundlichen Entsorgungsmöglichkeiten über den Händler, bei dem das Produkt erworben wurde, oder über die entsprechenden regionalen Behörden.
4. Geräte mit Batterien oder Akkus, die nicht durch den Benutzer entfernt werden können, müssen an einer Sammelstelle für Elektrogeräte abgegeben werden.

HERSTELLERERKLÄRUNGEN

Herstellergarantie & Haftungsbeschränkung Adam Hall GmbH

Adam-Hall-Str. 1

D-61267 Neu Anspach

E-Mail. [e-mail] / +49 (0)6081 / 9419-0.

Unsere aktuellen Garantiebedingungen und Haftungsbeschränkung finden Sie unter: https://cdn-shop.adamhall.com/media/pdf/Manufacturers-Declarations-PALMER_DE_EN_ES_FR.pdf

Im Servicefall wenden Sie sich an Ihren Vertriebspartner.

CE-Konformität

Hiermit erklärt die Adam Hall GmbH, dass dieses Produkt folgender Richtlinie entspricht (soweit zutreffend):

Niederspannungsrichtlinie (2014/35/EU)

EMV-Richtlinie (2014/30/EU)

RoHS (2011/65/EU)

RED (2014/53/EU)

CE-Konformitätserklärung

Konformitätserklärungen für Produkte, die der LVD, EMC, RoHS-Richtlinie unterliegen, können unter [e-mail] angefragt werden. Konformitätserklärungen für Produkte, die der RED-Richtlinie unterliegen, können unter www.adamhall.com/compliance/heruntergeladen werden.

FCC STATEMENT

DRUCKFEHLER UND IRRTÜMER, SOWIE TECHNISCHE ODER SONSTIGE ÄNDERUNGEN SIND VORBEHALTEN!

FRANKFURT tauber
