BEDIENUNGSANLEITUNG Iller Palmer

DE BEDIENUNGSANLEITUNG

EN USER MANUAL

IT MANUAL DE USUARIO

FR MANUEL D'UTILISATEUR

Lass deine Signale fließen, natürlich und kraftvoll wie ein Fluss! Die River Series verkörpert diesen Anspruch bis ins Detail: Mit hochpräzisen Schaltungen, designt von unseren preisgekrönten Ingenieuren, damit dein Sound unverfälscht sein Ziel erreicht: das Herz deiner Zuhörer.

Denn genau dafür steht Palmer®. Schon seit 1980 fertigen wir Audio-Tools für den professionellen Einsatz auf der Bühne, beim Rundfunk und im Studio. Musiker und Toningenieure weltweit schätzen unsere in Deutschland entwickelten Lösungen für ihren ungehinderten Signafluss und reinen Klang - kristallklar und lebendig wie Wasser! Was lag also näher als die Modelle der River Series nach deutschen Flüssen zu benennen?

Auf der Deutschland Karte siehst du, wo die Iller entlangfließt: 147 Kilometer zwischen Bayern und Baden-Württemberg. Vielen Dank für den Kauf der iller! Wir wünschen dir viel Freude mit diesem Stück deutscher Ingenieurskunst.

Be True To Your Sound!

Dein Palmer Team

iller

1-Kanal Line Isolation Box passiv

BESTIMMUNGSGEMÄSSER GEBRAUCH

Bei dem Produkt handelt es sich um ein Gerät für die Veranstaltungstechnik, sowie Studio, TV und Broadcast! Das Produkt ist für den professionellen Einsatz im Bereich der Veranstaltungstechnik, sowie Studio, TV und Broadcast entwickelt worden und ist nicht für die Verwendung in Haushalten geeignet!

Weiterhin ist dieses Produkt nur für qualifizierte Benutzer mit Fachkenntnissen im Umgang mit Veranstaltungstechnik, sowie Studio, TV und Broadcast vorgesehen!

Die Benutzung des Produkts außerhalb der spezifizierten technischen Daten und Betriebsbedingungen gilt als nicht bestimmungsgemäß!

Haftung für Schäden und Drittschäden an Personen und Sachen durch nicht bestimmungsgemäßen Gebrauch ist ausgeschlossen!

Das Produkt ist nicht geeignet für:

▶ Personen (einschließlich Kinder) mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten oder mangelnder Erfahrung und Kenntnis.
- Kinder (Kinder müssen angewiesen werden, nicht mit dem Gerät zu spielen).

SICHERHEITSHINWEISE

1. Lesen Sie diese Anleitung bitte sorgfältig durch.
2. Bewahren Sie alle Informationen und Anleitungen an einem sicheren Ort auf.
3. Befolgen Sie die Anweisungen.
4. Verwenden Sie das Gerät nur in der dafür vorgesehenen Art und Weise.
5. Öffnen Sie das Gerät nicht und verändern Sie es nicht.

ERSTICKUNGSGEFAHR! VON KINDERN FERNHALTEN! DAS PRODUKT ENTHÄLT VERSCHLUCKBARE KLEINTEILE UND VERSCHLUCKBARES VERPACKUNGSMATERIAL! KUNSTSTOFFBEUTEL MÜSSEN AUSSER REICHWEITE VON KINDERN AUFBEWAHRT WERDEN!

EINFÜHRUNG

Die Line Isolation Box iller ist eingangsseitig mit einer Combo-Buchse ausgestattet, die mit einem XLR- oder 6,3 mm Klinkenstecker belegbar ist. Der Eingang erlaubt den Anschluss von Zuspielgeräten mit symmetrischen oder unsymmetrischen Anschlüssen. Der symmetrische Line-Ausgang ist mit einer männlichen XLR-Buchse ausgestattet. Zwischen Ein- und Ausgang besteht eine galvanische Trennung durch einen hochwertigen Übertrager. Mit Hilfe des Ground Lift-Schalters zum Trennen der Masseverbindung von Ein- und Ausgang werden Brummschleifen und andere Störsignale wirkungsvoll beseitigt. Audiosignale können mit Hilfe der Line Isolation Box außerdem über weite Kabelwege brummfrei übertragen werden.

iller

1-Kanal Line Isolation Box passiv

Line-Eingang mit Combo-Buchse (XLR / 6,3 mm Klinke), der sowohl für unsymmetrische als auch für symmetrische Verkabelung geeignet ist. Verwenden Sie ein abgeschirmtes Audiokabel, um beispielsweise ein Keyboard an der Line Isolation Box anzuschließen.

2. OUTPUT

Symmetrischer Line-Ausgang mit 3-Pol XLR-Buchse. Verwenden Sie ein abgeschirmtes Audiokabel, um die Line Isolation Box an einen symmetrischen Eingang eines Mischpults oder Audio-Interfaces anzuschließen.

3. LIFT / GND

Schalter zum Trennen der Masseverbindung von Ein- und Ausgang (Ground Lift). In der nicht gedrückten Position ist die Masseverbindung getrennt, die Verbindung besteht bei gedrückter Position. Die Fähigkeit, mit Hilfe des Ground Lift-Schalters eine Brummschleife zu verhindern, hängt von der Erdung der angeschlossenen Geräte ab. Es besteht daher die Möglichkeit, dass sowohl die eine, als auch die andere Schalterposition in der Lage ist, ein Brummen wirkungsvoll zu reduzieren bzw. zu beseitigen.

ACHTUNG: Das Anschließen von Signalkabeln kann zu erheblichen Störgeräuschen führen. Achten Sie darauf, dass Eingangskanäle von Mischpulten und Audio-Interfaces usw. bei Steckvorgängen stummgeschaltet sind. Andernfalls können Pegel von Störgeräuschen zu Schäden führen.

HINWEIS: Starke Magnetfelder können Brummen verursachen. Positionieren Sie die Line Isolation Box daher nicht in der Nähe von starken Magnetfeldern (z.B. Netztrafo).

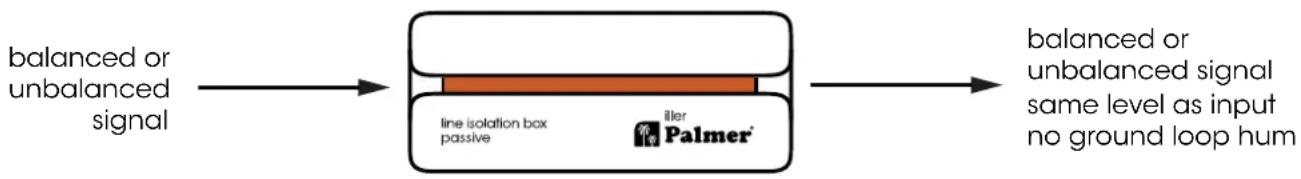

VERKABELUNGSBEISPIEL

Artikelnummer PILLER
Produktart Line Isolator
Anzahl Kanäle 1
Typ passiv
Übertrager isoliert Ja
Anzahl Eingänge 1
Eingangstyp symmetrisch/unsymmetrisch
Eingangsanschlüsse 6,3 mm Klinke, XLR
Anzahl Ausgänge 1
Ausgangstyp symmetrisch/unsymmetrisch
Ausgangsanschlüsse XLR
Ground/Lift Schalter Ja
Gehäuse Aluminium Strangguss
Abmessungen (H/B/T) 110 x 50 x 50 mm
Gewicht 0,3 kg
Umgebungstemperatur im Betrieb	-20°C...70°C
Relative Luftfeuchtigkeit	<80 %, nicht kondensierend
Enthaltenes Zubehör Gummifüße, Beschriftungsschild

AUDIO

Max. Eingangspegel (< 1% THD, 20 Hz)	+10 dBu
Max. Eingangspegel (< 1% THD, 1 kHz)	+32 dBu

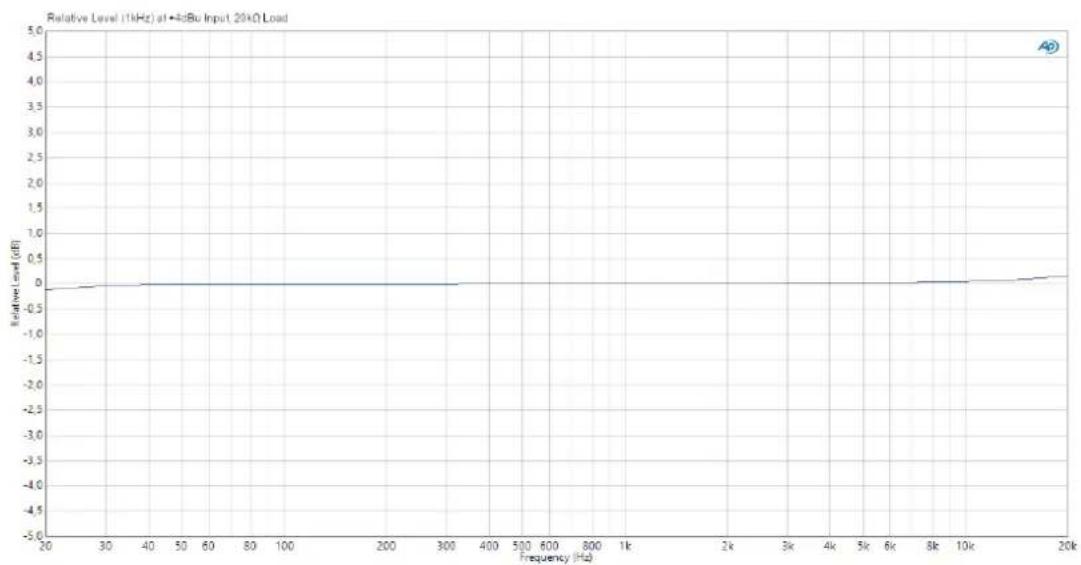

Frequenzgang (±0,2dB, relative 1kHz)	20 Hz - 20 kHz
Eingangsimpedanz (1 kHz)	17 kΩ
Ausgangsimpedanz (1 kHz)	500 Ω
THD (30 Hz, +4 dBu, unity, ungewichtet)	< 0,09 %
THD (1 kHz, +4 dBu, unity, ungewichtet)	< 0,002 %
IMD (SMPTE) (60 Hz / 7 kHz, 4:1, +4 dBu)	< 0,002 %
Übertrager-Verhältnis	1:1

Alle Messungen wurden mit einem Generator mit 600 Ω Ausgangsimpedanz und 20 kΩ symmetrischer Last durchgeführt.

1. Verpackungen können über die üblichen Entsorgungswege dem Wertstoffkreislauf zugeführt werden.
2. Bitte trennen Sie die Verpackung entsprechend der Entsorgungsgesetze und Wertstoffverordnungen in Ihrem Land.

GERÄT:

1. Dieses Gerät unterliegt der europäischen Richtlinie für Elektro- und Elektronik-Altgeräte in der jeweils geltenden aktuellen Fassung. WEEE-Richtlinie Waste Electrical and Electronical Equipment. Altgeräte gehören nicht in den Hausmüll. Das Altgerät muss über einen zugelassenen Entsorgungs betrieb oder eine kommunale Entsorgungsein richtung entsorgt werden. Bitte beachten Sie geltende Vorschriften in Ihrem Land!

2. Beachten Sie alle in Ihrem Land geltenden Entsorgungsgesetze.

3. Als Privatkunde erhalten Sie Informationen zu umweltfreundlichen Entsorgungsmöglichkeiten über den Händler, bei dem das Produkt erworben wurde, oder über die entsprechen den regionalen Behörden.

BATTERIEN UND AKKUS:

1. Batterien und Akkus gehören nicht in den Hausmüll. Batterien und Akkus müssen über einen zugelassenen Entsorgungsbetrieb oder eine kommunale Entsorgungs einrichtung entsorgt werden.
2. Beachten Sie alle in Ihrem Land geltenden Entsorgungsgesetze und Vorschriften.
3. Als Privatkunde erhalten Sie Informationen zu umweltfreundlichen Entsorgungsmöglichkeiten über den Händler, bei dem das Produkt erworben wurde, oder über die entsprechenden regionalen Behörden.
4. Geräte mit Batterien oder Akkus, die nicht durch den Benutzer entfernt werden können, müssen an einer Sammelstelle für Elektrogeräte abgegeben werden.

HERSTELLERERKLÄRUNGEN

Herstellergarantie & Haftungsbeschränkung

Adam Hall GmbH

Adam-Hall-Str. 1

D-61267 Neu Anspach

E-Mail. [e-mail] / +49 (0)6081 / 9419-0.

Unsere aktuellen Garantiebedingungen und Haftungsbeschränkung finden Sie unter: https://cdn-shop.adamhall.com/media/pdf/Manufacturers-Declarations-PALMER_DE_EN_ES_FR.pdf

Im Servicefall wenden Sie sich an Ihren Vertriebspartner.

CE-KONFORMITÄT

Hiermit erklärt die Adam Hall GmbH, dass dieses Produkt folgender Richtlinie entspricht (soweit zutreffend):

Niederspannungsrichtlinie (2014/35/EU)

EMV-Richtlinie (2014/30/EU)

RoHS (2011/65/EU)

RED (2014/53/EU)

CE-KONFORMITÄTSERKLÄRUNG

Konformitätserklärungen für Produkte, die der LVD, EMC, RoHS-Richtlinie unterliegen, können unter [e-mail] angefragt werden. Konformitätserklärungen für Produkte, die der RED-Richtlinie unterliegen, können unter www.adamhall.com/compliance/heruntergeladen werden.

FCC STATEMENT

DRUCKFEHLER UND IRRTÜMER, SOWIE TECHNISCHE ODER SONSTIGE ÄNDERUNGEN SIND VORBEHALTEN!
