INSTRUKCJA OBSŁUGI Iller Palmer

Niech Państwa sygnały płyną, naturalnie i z mocą, jak rzeka! Seria River ucieleśnia to twierdzenie w najdrobniejszych szczegółach: posiada wysoce precyzyjne obwody, zaprojektowane przez naszych nagradzanych inżynierów, aby zapewnić, że Państwa dźwięk dotrze do celu - do serc słuchaczy.

To właśnie oznacza Palmer®. Od 1980 r. produkujemy narzędzia audio do profesjonalnego użytku na scenie, w telewizji i w studio. Muzycy i inżynierowie dźwięku na całym świecie cenią nasze rozwiązania opracowane w Niemczech za niezakłócony przepływ sygnału i czysty dźwięk - tak krystalicznie czysty i żywy jak woda! Coż więc było bardziej logicznego niż nazwanie modeli serii River nazwami niemieckich rzek?

Na mapie Niemiec można zobaczyć, gdzie płynie rzeka Iller: 147 kilometrów między Bawarią a Badenią-Wirtembergią. Dzięki kujemy za zakup iler! Mamy nadzieję, że spodoba się Państwu ten „kawałek” niemieckiej inżynierii. Bądźcie wierni swojemu brzmieniu!

Państwa Zespół Palmer

iller

1-kanałowy Izolator linii pasywny

ZAMIERZONE ZASTOSOWANIE

Produkt ten jest urządzeniem dla techniki eventowej, jak również do studia, telewizji i transmisji! Produkt ten został opracowany z myślą o profesjonalnym zastosowaniu w dziedzinie techniki eventowej, studyjnej, telewizyjnej i transmisyjnej. Nie nadaje się do użytku domowego!

Ponadto produkt ten przeznaczony jest wyłącznie dla wykwalifikowanych użytkowników posiadających specjalistyczną wiedzę z zakresu techniki eventowej, jak również studio, telewizji i transmisji!

Użytkowanie produktu poza podanymi danymi technicznymi i warunkami eksploatacji uważa się za niewłaściwe! Wyklucza się odpowiedzialność za szkody osobowe i rzeczowe osób trzecich spowodowane niewłaściwym użytkowaniem!

Produkt nie jest odpowiedni dla:

Użytkowania przez osoby (w tym dzieci) o ograniczonych możliwościach fizycznych, sensorycznych lub umystowych lub z brakiem doświadczenia i wiedzy.
Dzieci (dzieci należy pouczyć, aby nie bawiły się urządzeniem).

INSTRUKCJE BEZPIECZEŃSTWA

1. Proszę uważnie przeczytać te instrukcje.
2. Wszystkie informacje i instrukcje należy przechowywać w bezpiecznym miejscu.
3. Proszę postępować zgodnie z instrukcją.
4. Urządzenie należy używać tylko w zalecany sposób.
5. Nie otwierać urządzenia i nie wykonywać żadnych modyfikacji.

NIEBEZPIECZEŃSTWO ZADŁAWIENIA! PRZECHOWYWAĆ W MIEJSCU NIEDOSTĘPNYM DLA DZIECI! PRODUKT ZAWIERA MAŁE CZĘŚCI I MATERIAŁY OPAKOWANIOWE, KTÓRE MOGA ZOSTAĆ POŁKNIĘTE! TORBY PLASTIKOWE MUSZĄ BYĆ PRZECHOWYWANE W MIEJSCU NIEDOSTĘPNYM DLA DZIECI!

WPROWADZENIE

Izolator linii Iller jest wyposażony w wejściowe gniazdo typu combo, dostosowane do wtyków XLR lub jack 6,3 mm. Wejście umożliwia podłączenie urządzeń odtwarzających w sposób zbalansowany lub niezbalansowany. Zbalansowane wyjście liniowe jest wyposażone w męskie gniazdo XLR. Między wejściem a wyjściem jest izolacja galwaniczna za pomocą wysokiej jakości transformatora. Za pomocą przełącznika uziemienia, który rozłącza potączenie masy wejścia i wyjścia, można skutecznie wyeliminować pętle szumów i inne sygnały zakłócające. Dzięki illerowi można również przesyłać sygnały audio bez powstawania szumów na długich odcinkach kabli.

iller

1-kanałowy Izolator linii pasywny

Wejście liniowe z gniazdem combo (XLR / jack 6,3 mm) odpowiednie dla okablowania niezbalansowanego i zbalansowanego. Do podłączenia np. klawiatury do izolatora linii należy użyć ekranowanego kabla audio.

2. OUTPUT

Zbalansowane wyjście liniowe poprzez 3-pinowe gniazdo XLR. Za pomocą ekranowanego kabla audio podłączyć Izolator linii do zbalansowanego wejście konsoli mikserskiej lub interfejsu audio.

3. LIFT / GND

Przełącznik do odłączania uziemienia od wejścia i wyjścia (podnoszenie uziemienia). W pozycji nie wciśniętej, połączenie z masą jest rozłączone; połączenie zostaje nawiązane po wciśnięciu przełącznika. Zdolność do zapobiegania pętli szumów przy użyciu przełącznika uziemienia zależy od uziemienia podłączonego urządzenia. Jest więc możliwe, że przełącznik jest w stanie skutecznie zredukować lub wyeliminować szumy, gdy jest w pozycji nie wciśniętej lub wciśniętej, w zależności od okoliczności.

UWAGA: Podłączenie kabli sygnałowych może spowodować znaczny hałas. Proszę się upewnić, że kanały wejściowe konsoli mikerskiej, interfejsów audio itp. są wyciszone przy podłączeniu. W przeciwnym razie szum może spowodować uszkodzenia.

UWAGA: Silne pola magnetyczne mogą powodować generowanie szumu. Dlatego nie należy umieszczać Izolatora linii w pobliżu silnych pół magnetycznych (np. transformator sieciowy).

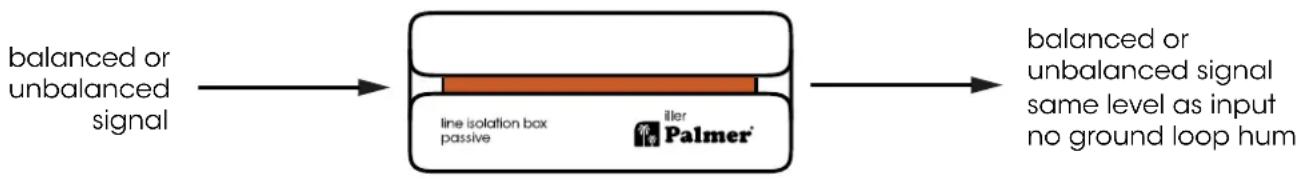

PRZYKŁAD OKABLOWANIA

Numer produktu PILLER
Typ produktu	Izolator linii
Liczba kanałów	1
Typ	pasywny
Transformer izolowany	tak
Liczba wejść	1
Typ wejścia	zbalansowane/niezbalansowane
Przyłącza wejściowe	6.3 mm jack, XLR
Liczba wyjść	1
Typ wyjścia	zbalansowane/niezbalansowane
Przyłącza wyjściowe	XLR
Przełącznik uziemienia	tak
Obudowa	Odlewanie aluminium
Wymiary (wys. / szer. / gt.)	110 x 50 x 50 mm
Waga	0.3 kg
Temperatura otoczenia podczas pracy	-20°C...70°C
Względna wilgotność powietrza	< 80% bez kondensacji
Dołączone akcesoria	Gumowe nóżki, etykieta z opisem
AUDIO
Maks. Poziom wejściowy (< 1% THD, 20 Hz)	+10 dBu
Maks. Poziom wejściowy(< 1% THD, 1 kHz)	+32 dBu

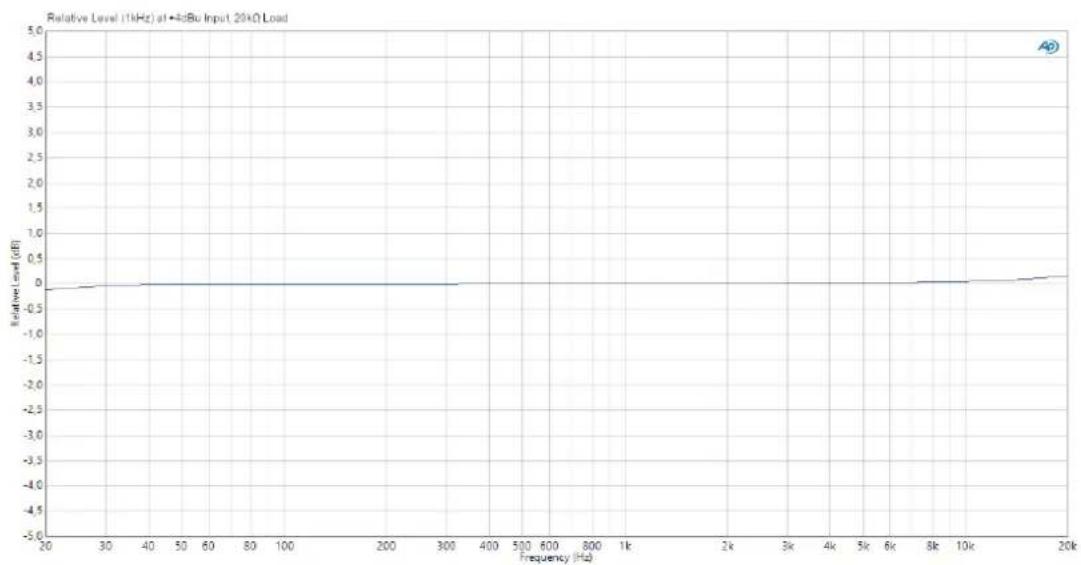

Pasmo przenoszenia(±2dB, względne 1kHz)	20 Hz - 20 kHz
Impedancja wejściowa(1 kHz, ustawienie: 0 dB PAD)	17 kΩ
Impedancja wyjściowa(1 kHz, ustawienie: 0 dB PAD)	500 Ω
THD (30 Hz, +4 dBu, ujednolicona, nieważona)	0,09 EUR
THD (1 kHz, +4 dBu, ujednolicona, nieważona)	< 0.002 %
IMD (SMPTE) (60 Hz / 7 kHz, 4:1, +4 dBu)	< 0.002 %
Przełożenie transformatora	1:1

Wszystkie pomiary zostały wykonane przy użyciu generatora o impedancji wyjściowej 600 Ω i obciążeniu zrównoważonym 20 kΩ.

1. Opakowania mogą być przekazywane do systemu recyklingu zwykłymi kanałami utylizacji. Opakowania można oddać do recyklingu.
2. Należy oddzielić opakowanie zgodnie z przepisami dotyczącymi utylizacji i przepisami dotyczącymi recyklingu, obowiązującymi w danym kraju

URZADZENIE:

1. To urządzenie podlega przepisom europejskim Dyrektywa w sprawie zużyłego sprzętu elektrycznego i elektronicznego w obowiązującej w danym momencie wersji. Dyrektywa WEEE w sprawie zużyłego sprzętu elektrycznego i elektronicznego. Zużyłego sprzętu nie wolno wyrzucać wraz z odpadami z gospodarstwa domowego. Stare urządzenie należy zutylizować w autoryzowanym lub w komunalnym zakładzie utylizacji odpadów. Należy przestrzegać przepisów obowiązujących w danym kraju!

2. Przestrzegać wszystkich przepisów dotyczących usuwania odpadów, obowiązujących w kraju użytkowania.

3. Jako klient prywatny możesz uzyskać informacje na temat możliwości utylizacji przyjaznej dla środowiska od sprzedawcy, u którego zakupiono produkt, lub od odpowiednich władz lokalnych.

BATERIE I AKUMULATORY:

1. Baterii i akumulatorów nie wolno wyrzucać z odpadami domowymi. Baterie i akumulatory należy utylizować w autoryzowanym lub w komunalnym zakładzie utylizacji odpadów.
2. Przestrzegać wszystkich przepisów dotyczących usuwania odpadów, obowiązujących Prawo i przepisy dotyczące utylizacji.
3. Klient prywatny otrzyma informacje na temat przyjaznych dla środowiska sposobów usunięcia produktu od sprzedawcy, u którego zakupił produkt, lub od odpowiednich władz lokalnych.
4. Urządzenia zawierające baterie lub akumulatory, których użytkownik nie może wyjąć, należy oddać do punktu zbiórki urządzeń elektrycznych.

OŚWIADCZENIA PRODUCENTA

Gwarancja producenta i ograniczenie odpowiedzialności

Adam Hall GmbH

Adam-Hall-Str. 1

D-61267 Neu Anspach

E-mail: [e-mail] / +49 (0)6081 / 9419-0.

Nasze aktualne warunki gwarancji oraz informację o ograniczeniu odpowiedzialności można znaleźć na stronie internetowej: https://cdn-shop.adamhall.com/media/pdf/Manufacturers-Declarations-PALMER_DE_EN_ES_FR.pdf

W sprawie serwisu należy skontaktować się z dystrybutorem.

OZNACZENIE CE

Adam Hall GmbH oświadcza niniejszym, że produkt spełnia wymogi następujących dyrektyw(o ile dotyczy):

Dyrektywa niskonapięciowa (2014/35/UE)

Dyrektywa EMC (2014/30/UE)

RoHS (2011/65/UE)

RED (2014/53/UE)

DEKLARACJA ZGODNOŚCI UE

Deklaracje zgodności dla wyrobów, które podlegają dyrektywom LVD, EMC, RoHS, można zamówić pod adresem [e-mail]. Deklaracje zgodności dla wyrobów podlegających dyrektywie RED można pobrać na stronie www.adamhall.com/compliance/.

OŚWIADCZENIE FCC

To urządzenie jest zgodne z częścią 15 przepisów FCC. Obsługa podlega następującym dwóm warunkom:

(1) Urządzenie nie może powodować szkodliwych zakłóceń oraz
(2) Urządzenie musi być odporne na niekorzystny wpływ innych urządzeń, w tym powodowanie nieoczekiwanego działania.
