Tauber - Accessorio audio Palmer - Manuale utente e istruzioni gratuiti

Marca	Palmer
Modello	Tauber
Tipo di prodotto	Scatola di fusione microfonica passiva
Serie	River
Numero di canali	1 (2 ingressi verso 1 uscita)
Connettori di ingresso	2 x XLR femmina 3 poli bilanciato
Connettore di uscita	1 x XLR maschio 3 poli bilanciato
Impedenza di ingresso	644 Ω (a 1 kHz)
Impedenza di uscita	400 Ω (a 1 kHz)
Alimentazione	Passiva (non necessita di alimentazione)
Alimentazione phantom compatibile	Sì, fino a ½ potenza per due microfoni a condensatore
Materiale del telaio	Alluminio pressofuso
Dimensioni (A x L x P)	140 x 50 x 68 mm
Peso	0,36 kg
Intervallo di temperatura operativa	da -20 °C a 70 °C
Umidità relativa massima	< 80 % (senza condensa)
Accessori inclusi	Piedini in gomma, etichetta di marcatura (label da tournée)
Utilizzo previsto	Fusione di due microfoni in mono per palco, studio, diffusione
Manutenzione e pulizia	Pulire con un panno asciutto e morbido. Non utilizzare prodotti chimici.
Istruzioni di sicurezza	Non aprire, tenere fuori dalla portata dei bambini, utilizzare solo secondo l'uso previsto.
Riparabilità	Non contiene parti riparabili dall'utente. Contattare un professionista o il produttore.
Garanzia del produttore	Vedi condizioni sul sito di Adam Hall
Conformità	CE, FCC (Parte 15)
Paese di progettazione	Germania

Domande frequenti - Tauber Palmer

Come collegare due microfoni usando il Palmer Tauber?

Collegare i microfoni agli ingressi INPUT A e INPUT B (XLR femmina), quindi collegare l'uscita OUTPUT (XLR maschio) a un ingresso micro del mixer o dell'interfaccia audio.

Posso usare microfoni a condensatore con alimentazione phantom?

Sì, il Tauber è compatibile con l'alimentazione phantom. Tuttavia, per due microfoni a condensatore, la potenza massima è ridotta della metà. Evitare di mescolare un microfono dinamico e uno a condensatore.

Quali tipi di microfoni posso combinare?

Si consiglia di utilizzare due microfoni identici. Evitare di combinare un microfono dinamico e uno a condensatore a causa delle differenze di livello e sonorità.

Il Palmer Tauber necessita di alimentazione elettrica?

No, è un dispositivo passivo. Non necessita di alimentazione esterna; il segnale viene elaborato da una matrice di resistenze bilanciata.

Come evitare rumori parassiti durante il collegamento?

Prima di collegare o scollegare i cavi, silenzia il canale di ingresso del mixer o dell'interfaccia audio. I rumori di connessione possono danneggiare l'apparecchiatura.

Quali sono le dimensioni e il peso del Tauber?

Il telaio misura 140 x 50 x 68 mm (A x L x P) e pesa 0,36 kg. È in alluminio pressofuso, ideale per l'uso in tournée.

Posso usare il Tauber con un solo ingresso?

Sì, puoi usare un solo ingresso; l'uscita fornirà il segnale di quel solo microfono.

Come pulire il Palmer Tauber?

Usa un panno asciutto e morbido per pulire la superficie. Non utilizzare prodotti chimici o abrasivi.

Il Tauber è adatto per uso domestico?

No, è progettato per uso professionale (palco, studio, diffusione). Non è adatto per uso domestico né per bambini.

Dove posso trovare la dichiarazione di conformità?

La dichiarazione di conformità CE può essere richiesta all'indirizzo [e-mail]. Per i prodotti RED, scaricarla da www.adamhall.com/compliance/.

MANUALE UTENTE Tauber Palmer

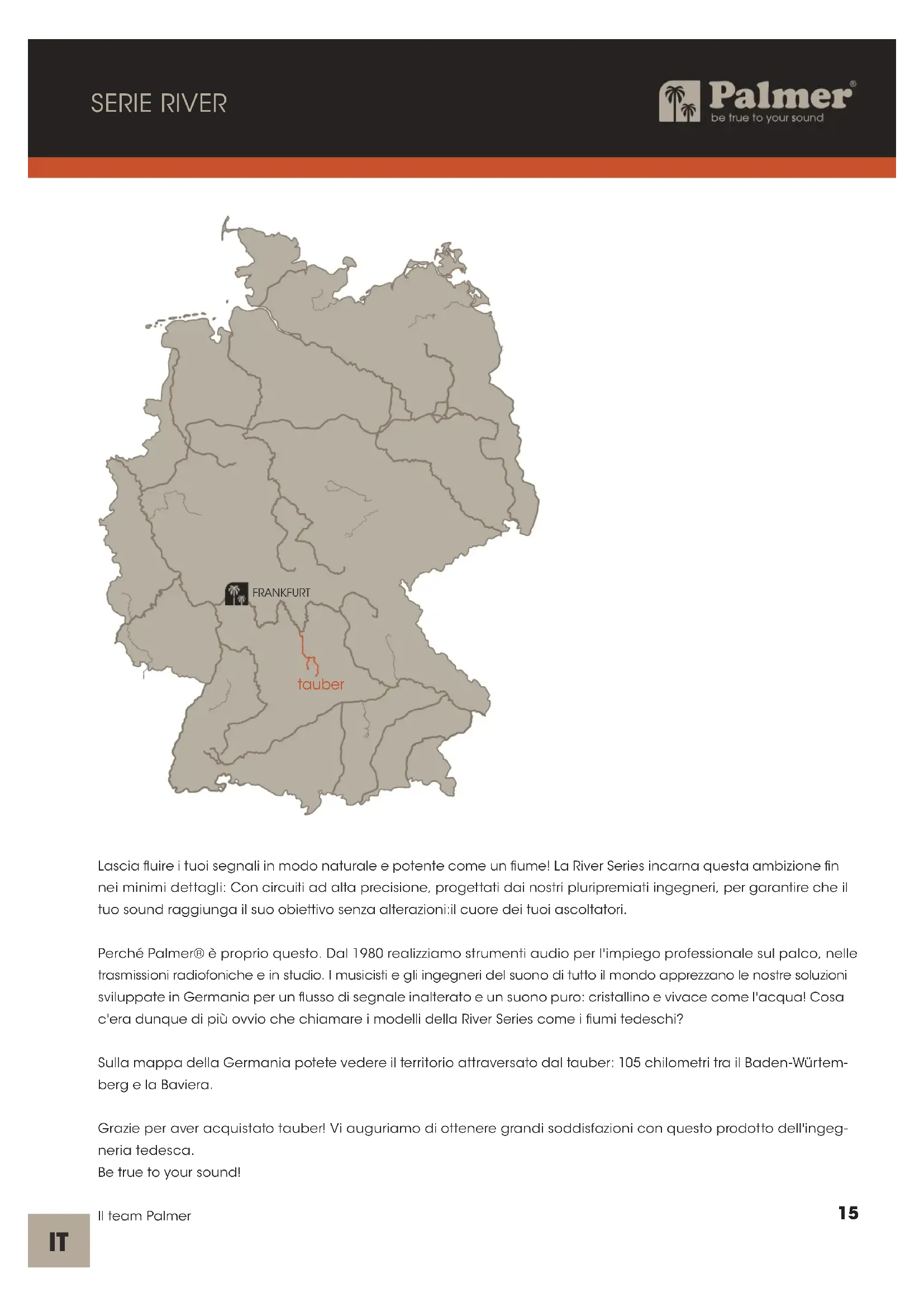

Lascia fluire i tuoi segnali in modo naturale e potente come un fiume! La River Series incarna questa ambizione fin nei minimi dettagli: Con circuiti ad alta precisione, progettati dai nostri pluripremiati ingegneri, per garantire che il tuo sound raggiunga il suo obiettivo senza alterazioni: il cuore dei tuoi ascoltatori.

Perché Palmer® è proprio questo. Dal 1980 realizziamo strumenti audio per l'impiego professionale sul palco, nelle trasmissioni radiofoniche e in studio. I musicisti e gli ingegneri del suono di tutto il mondo apprezzano le nostre soluzioni sviluppate in Germania per un flusso di segnale inalterato e un suono puro: cristallino e vivace come l'acqua! Cosa c'era dunque di più ovvio che chiamare i modelli della River Series come i fiumi tedeschi?

Sulla mappa della Germania potete vedere il territorio attraversato dal tauber: 105 chilometri tra il Baden-Würtemberg e la Baviera.

Grazie per aver acquistato tauber! Vi auguriamo di ottenere grandi soddisfazioni con questo prodotto dell'ingegneria tedesca.

merge box per microfono passivo

UTILIZZO CONFORME

Il prodotto è un apparecchio di tecnologia per eventi nonché studi di registrazione, TV e broadcast.

Il prodotto è stato sviluppato per l'uso professionale negli ambiti della tecnologia per eventi nonché di studi di registrazione, TV e broadcast e non è adatto per l'illuminazione domestica!

Inoltre, questo prodotto è destinato esclusivamente a utenti qualificati con conoscenze specialistiche in materia di tecnologia per eventi, studi di registrazione, TV e broadcast!

L'utilizzo del prodotto al di fuori delle condizioni di esercizio e dei dati tecnici specificati è da considerarsi non conforme all'uso previsto.

Si esclude qualsiasi responsabilità per lesioni e danni materiali diretti e indiretti a seguito di uso non conforme.

Il prodotto non è adatto a:

Persone (compresi i bambini) con capacità fisiche, sensoriali o psichiche ridotte o non provviste delle necessarie conoscenze ed esperienze.
Bambini (ai bambini deve essere vietato giocare con il dispositivo).

INDICAZIONI SULLA SICUREZZA

1. Leggere attentamente il presente manuale d'uso.
2. Conservare tutte le indicazioni e le istruzioni in un luogo sicuro.
3. Attenersi alle istruzioni.
4. Utilizzare il dispositivo unicamente nelle modalità previste.
5. Non aprire né modificare il dispositivo.

PERICOLO DI SOFFOCAMENTO! TENERE LONTANO DALLA PORTATA DEI BAMBINI! IL PRODOTTO CONTIENE PICCOLE PARTI E MATERIALE DI IMBALLAGGIO INGERIBILE! I SACCHETTI DI PLASTICA DEVONO ESSERE TENUTI FUORI DALLA PORTATA DEI BAMBINI.

INTRODUZIONE

Con l'ausilio della Merge Box per microfoni, potete collegare due microfoni a un ingresso bilanciato di un mixer o di un'interfaccia audio, ad esempio quando il numero dei canali disponibili non è sufficiente. Poiché il disaccoppiamento avviene tramite una matrice di resistenza bilanciata, la Merge Box è utilizzabile con alimentazione phantom, in modo da poter utilizzare anche microfoni a condensatore (due microfoni a condensatore: Phantom Power P max 1/2). Evitare di collegare al sommatore un microfono dinamico e un microfono a condensatore insieme, poiché i due tipi di microfono presentano livelli e comportamenti acustici molto diversi.

Consiglio: Utilizzare due microfoni identici.

tauber

merge box per microfono passivo

Ingresso microfono bilanciato con connettore XLR femmina a 3 poli. I segnali microfono delle due entrate INPUT A e INPUT B vengono sommati in mono sull'uscita OUTPUT.

2. INPUT B

Ingresso microfono bilanciato con connettore XLR femmina a 3 poli. I segnali microfono delle due entrate INPUT A e INPUT B vengono sommati in mono sull'uscita OUTPUT.

3. OUTPUT

Uscita audio bilanciata con presa XLR maschio a 3 poli. Utilizzare un cavo microfono bilanciato per collegare il sommatore a un ingresso microfono bilanciato di un mixer o di un'interfaccia audio.

ATTENZIONE: Il collegamento di cavi di segnale può causare un notevole rumore. Il canale d'ingresso (mixer, interfaccia audio ecc.) sia silenziato durante le operazioni di collegamento.

In caso contrario, i livelli di rumore possono provocare danni.

ESEMPI DI CABLAGGIO

DATI TECNICI

INFORMAZIONI GENERALI

Codice articolo PTAUBER

Tipologia di prodotto Sommatore microfonico
Numero canali 1
Tipo passivo
Trasformatore isolato No
Numero ingressi 2
Tipo di ingresso bilanciato
Connettori d'ingresso XLR
Numero uscite 1
Tipo di output bilanciato
Connettori d'uscita XLR
Alloggiamento Alluminio estruso
Dimensioni (H/L/P) 140 x 50 x 68 mm
Peso 0,36 kg
Temperatura ambiente (in esercizio)	-20°C...70°C
Umidità relativa dell'aria	<80%, senza condensa
Accessori inclusi	Piedini in gomma, targhetta identificativa (etichetta tour)
AUDIO
Impedenza d'ingresso (1 kHz)	644 Ω
Impedenza di uscita (1 kHz)	400 Ω

Tutte le misurazioni sono state effettuate con un generatore con un'impedenza di uscita di 600 Ω (inclusi gli ingressi aperti) e un carico bilanciato di 1 kΩ.

SMALTIMENTO

IMBALLAGGIO:

1. Gli imballaggi possono essere riciclati tramite i consueti canali di smaltimento.
2. Separare l'imballaggio in conformità alle leggi sullo smaltimento e ai regolamenti sui materiali riciclabili in vigore nel proprio Paese.

DISPOSITIVO:

1. Il presente dispositivo è soggetto alla direttiva europea sui Rifiuti di Apparecchiature Elettriche ed Elettroniche nella versione aggiornata vigente. Direttiva RAEE - Rifiuti di Apparecchiature Elettriche ed Elettroniche. I dispositivi usati non devono essere smaltiti con i rifiuti domestici. Il dispositivo usato deve essere smaltito tramite un'azienda di smaltimento autorizzata o presso un centro di smaltimento comunale. Vi preghiamo di rispettare le normative in vigore nel Paese di installazione.

2. Rispettare le leggi sullo smaltimento in vigore nel Paese di installazione.

3. I clienti privati possono richiedere informazioni sulle possibilità di smaltimento ecosostenibile al rivenditore presso il quale è stato acquistato il prodotto o presso le autorità regionali competenti.

BATTERIE E PILE:

1. Le batterie e le pile non devono essere smaltite con i rifiuti domestici. Le batterie e le pile devono essere smaltite presso un'azienda di smaltimento autorizzata o presso un centro di smaltimento comunale.
2. Rispettare le leggi sullo smaltimento in vigore nel proprio Paese.
3. I clienti privati possono richiedere informazioni sulle possibilità di smaltimento ecosostenibile al rivenditore presso il quale è stato acquistato il prodotto o presso le autorità regionali competenti.
4. I dispositivi dotati di batterie o pile che non possono essere rimosse dall'utente devono essere portati presso un punto di raccolta per dispositivi elettrici.

DICHIARAZIONI DEL PRODUTTORE

Garanzia del produttore e limitazione di responsabilità Adam Hall GmbH

Adam-Hall-Str. 1

D-61267 Neu Anspach

E-mail: [e-mail] / +49 (0)6081 / 9419-0.

Le nostre attuali condizioni di garanzia e la limitazione di responsabilità sono consultabili alla pagina: https://cdn-shop.adamhall.com/media/pdf/Manufacturers-Declarations-PALMER_DE_EN_ES_FR.pdf

Per assistenza, rivolgersi al proprio distributore di fiducia.

Conformità CE

Con la presente Adam Hall GmbH dichiara che questo prodotto soddisfa le seguenti direttive (ove pertinenti): Direttiva Bassa tensione (2014/35/UE)

Direttiva CEM (2014/30/UE)

Ro HS (2011/65/UE)

RED (2014/53/UE)

Dichiarazione di conformità EU

Le dichiarazioni di conformità per prodotti che sono soggetti alle direttive Bassa tensione, CEM, RoHS possono essere richieste all'indirizzo [e-mail].

Le dichiarazioni di conformità per i prodotti soggetti alla direttiva RED possono essere scaricate al link www.adamhall.com/compliance/

FCC STATEMENT

Questo dispositivo è conforme alla Parte 15 delle Regole FCC.

Il funzionamento è soggetto alle due condizioni seguenti:

(1) Il dispositivo non può provocare interferenze dannose, e
(2) Questo dispositivo deve accettare qualsiasi interferenza ricevuta, comprese quelle che possono causare funzionamento indesiderato.

CON RISERVA DI ERRORI DI STAMPA E REFUSI NONCHÉ DI MODIFICHE TECNICHE O DI ALTRO TIPO.

FRANKFURT tauber

Transmetteur isolé Non

Nombre d'entrées 2
