| Type de produit | Boîtier sommateur d'isolation de ligne passif 1 canal |
| Marque | Palmer |
| Modèle | Vils |
| Catégorie | Isolateur de ligne |
| Nombre de canaux | 1 |
| Type de circuit | Passif avec transformateur audio |
| Entrées | 2 entrées asymétriques Cinch (stéréo) |
| Sorties | 1 sortie symétrique XLR 3 broches mâle |
| Fonctionnalités | Sommation stéréo vers mono, isolation galvanique, sélecteur de masse (Lift/Ground) |
| Niveau d'entrée max (20 Hz, <1% THD) | +12 dBu |
| Niveau d'entrée max (1 kHz, <1% THD) | +32 dBu |
| Réponse en fréquence | 20 Hz – 30 kHz (±0,2 dB relatif à 1 kHz) |
| Impédance d'entrée (1 kHz) | 2,7 kΩ |
| Impédance de sortie (1 kHz) | 600 Ω |
| THD (30 Hz, +4 dBu) | < 0,08 % |
| THD (1 kHz, +4 dBu) | < 0,003 % |
| IMD (SMPTE, 60 Hz/7 kHz, 4:1, +4 dBu) | < 0,002 % |
| Rapport de transmission | 1:1 |
| Matériau du boîtier | Aluminium coulé en continu |
| Dimensions (H x L x P) | 140 x 50 x 68 mm |
| Poids | 0,385 kg |
| Température de fonctionnement | -20 °C à 70 °C |
| Humidité relative | < 80 % (sans condensation) |
| Accessoires inclus | Pieds en caoutchouc, étiquette de marquage (label de tournée) |
| Garantie fabricant | Consultez les conditions sur le site d'Adam Hall |
| Entretien et nettoyage | Nettoyer avec un chiffon sec, ne pas utiliser de solvants. Protéger de l'humidité et des champs magnétiques puissants. |
| Consignes de sécurité | Ne pas ouvrir ni modifier l'appareil. Ne pas utiliser par des personnes non qualifiées. Tenir hors de portée des enfants (risque d'étouffement avec les petites pièces). |
| Élimination | Ne pas jeter avec les ordures ménagères. Suivre la réglementation DEEE locale. Séparer l'emballage et recycler. |
FOIRE AUX QUESTIONS - Vils Palmer
Questions des utilisateurs sur Vils Palmer
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Équipement audio au format PDF gratuitement ! Retrouvez votre notice Vils - Palmer et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil Vils de la marque Palmer.
MODE D'EMPLOI Vils Palmer
Laissez vos signaux s'écouler, naturellement et puissamment, telle une rivière ! La série River incarne cette exigence jusque dans les moindres détails : avec des circuits de haute précision, conçus par nos ingénieurs spécialisés, pour que votre son atteigne sa destination sans être altéré : le cœur de votre auditeur.
Car c'est exactement ce que représente Palmer®. Depuis 1980 déjà, nous fabriquons des outils audio pour l'utilisation professionnelle sur la scène, à la radio et en studio. Les musiciens et les ingénieurs du son du monde entier apprécient nos solutions développées en Allemagne pour leur flux de signal sans entrave et leur son pur, clair comme le cristal et vivant comme l'eau ! Quoi de plus naturel donc que de donner aux modèles de la série River le nom de cours d'eau allemands ?

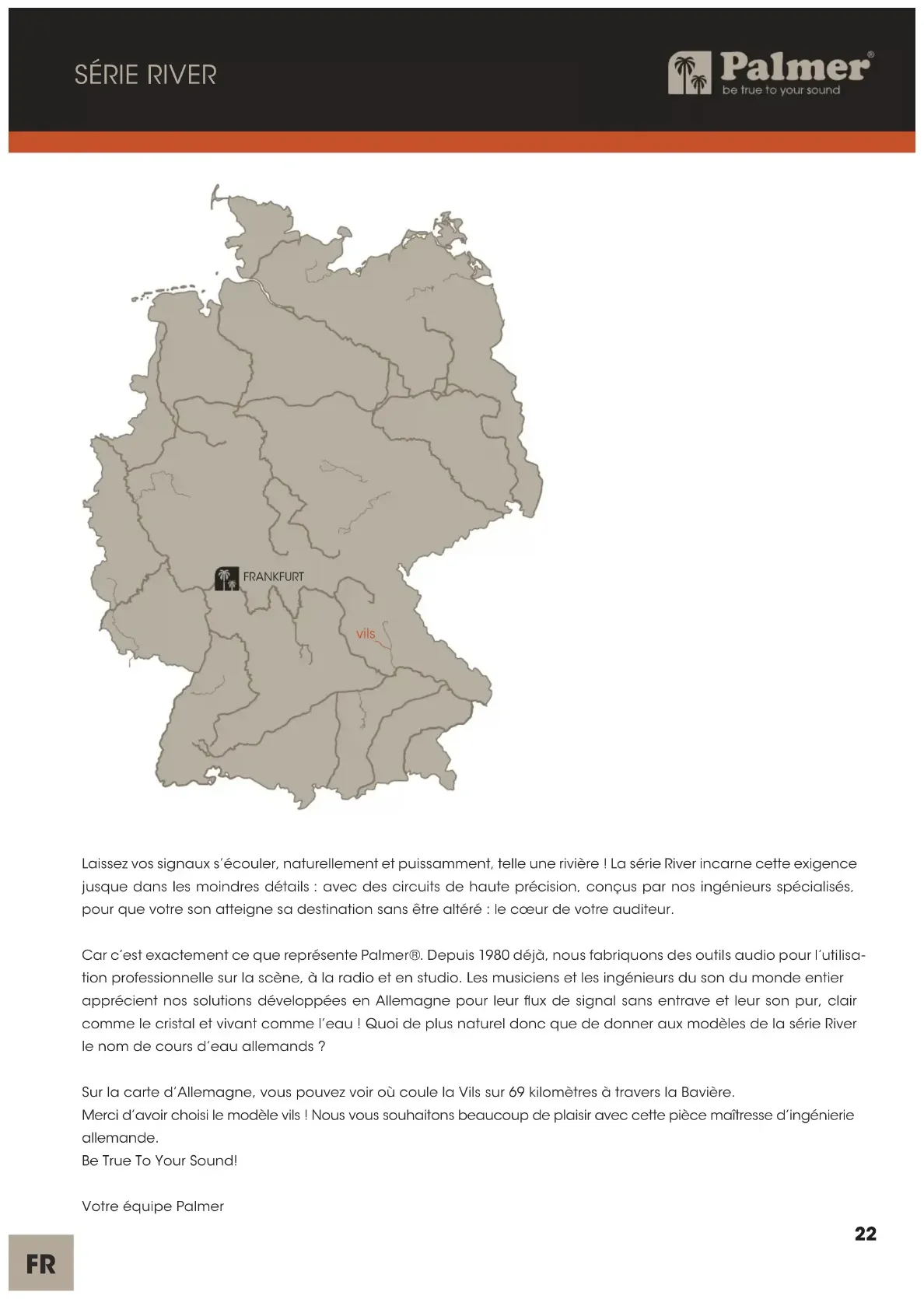

Sur la carte d'Allemagne, vous pouvez voir où coule la Vils sur 69 kilomètres à travers la Bavière.
Merci d'avoir choisi le modèle vils ! Nous vous souhaitons beaucoup de plaisir avec cette pièce maîtresse d'ingénierie allemande.
Be True To Your Sound!
Votre équipe Palmer
Utilisation conforme
Ce produit est un accessoire destiné à la technique événementielle, aux applications de studio, de télévision et de diffusion.
Il a été conçu pour un usage professionnel dans les domaines susmentionnés et ne convient pas à une utilisation domestique !
De plus, ce produit est uniquement destiné aux utilisateurs qualifiés possédant des connaissances spécialisées en technique événementielle, mais aussi sur les applications de studio, de télévision et de diffusion !
L'utilisation du produit en dehors des caractéristiques techniques et des conditions de fonctionnement spécifiées est considérée comme non conforme !
Toute responsabilité pour des dommages corporels et matériels dus à une utilisation non conforme est exclue !
Le produit n'est pas adapté :
aux personnes (y compris des enfants) ayant des capacités physiques, sensorielles ou intellectuelles limitées ou un manque d'expérience et de connaissances; aux enfants (il doit être interdit aux enfants de jouer avec l'appareil).
Consignes de sécurité
- Veuillez lire attentivement ce manuel.
- Conservez tous les documents d'information et manuels en lieu sûr.
- Suivez les instructions fournies.
- N'utilisez l'appareil que de la manière prévue.
- N'ouvrez pas l'appareil et n'y apportez pas de modifications.
RISQUE D'étouffement ! TENIR hors de portée des enfants ! le produit contient de petites pièces AINSI que du matériel d'emballage pouvant être avalés ! les SACS en plastique doivent être TENUS hors de portée des enfants!
Équipé d'entrées Cinch et d'une sortie XLR symétrique à 3 broches, le boîtier d'isolation de ligne passif vils est spécialement conçu pour raccorder des ordinateurs portables et des cartes son à des consoles de mixage professionnelles. Le signal stéréo du support de lecture est additionné en interne via un réseau de résistances mono. Un transformateur audio de haute qualité mis au point spécialement pour cette utilisation convertit ensuite le signal d'une part en impédance, et le symétrise d'autre part. Le sélecteur de masse, qui permet de couper la connexion à la masse de l'entrée et de la sortie, élimine les signaux parasites tels que les bourdonnements.
Vils
boîtier sommateur d'isolation de ligne 1 canal système passif
Entrée ligne stéréo asymétrique avec deux embases Cinch. Utilisez un câble audio stéréo blindé pour connecter un ordinateur portable au boîtier d'isolation de ligne, par exemple.
2. LIFT / GND
Interrupteur pour couper la connexion à la masse de l'entrée et de la sortie (sélecteur de masse). En position non enfoncée, la liaison de masse est coupée; la liaison est maintenue lorsque la position est enfoncée. La capacité d'éviter une boucle de ronflement à l'aide du sélecteur de masse dépend de la mise à la terre des appareils connectés. Il est donc possible que l'une ou l'autre des positions du sélecteur soit en mesure de réduire ou d'éliminer efficacement un ronflement.
3. SORTIE (OUTPUT)
Sortie mono symétrique avec embase XLR 3 broches mâle. Utilisez un câble audio symétrique (câble micro) pour connecter le boîtier d'isolation de ligne à une entrée audio symétrique d'une console de mixage ou d'une interface audio.
ATTENTION : Le raccordement de câbles de signal peut entraîner des bruits parasites importants.
Veillez à ce que les canaux d'entrée des tables de mixage et des interfaces audio, etc. soient mis en sourdine lors des opérations de branchement. Dans le cas contraire, les niveaux de bruits parasites rent entraîner des dommages.
REMARQUE : les champs magnétiques puissants peuvent provoquer des bourdonnements. Ne positionnez donc pas le boîtier d'isolation de ligne à proximité de champs magnétiques puissants (p. ex. un transformateur d'alimentation).
EXEMPLES DE CÂBLAGE
| Catégorie de produit Isolateur de ligne |
| Nombre de canaux 1 |
| Catégorie passive |
| Transmetteur isolé Oui |
| Nombre d'entrées 2 |
| Type d'entrée asymétrique |
| Connecteurs d'entrée Chinch |
| Nombre de sorties 1 |
| Type de sortie symétrique |
| Ports de sortie XLR |
| Interrupteur Ground/Lift Oui |
| Boîtier Aluminium coulé en continu |
| Dimensions (H/L/P) | 140 x 50 x 68 mm |
| Poids | 0,385 kg |
| Température ambiante en fonctionnement | -20 °C...70 °C |
| Taux d'hygrométrie relative | < 80 %, sans condensation |
| Accessoires inclus | Pieds en caoutchouc, étiquette de marquage (label de tournée) |
AUDIO
| Niveau d'entrée max. (< 1 % THD, 20 Hz) | +12 dBu |
| Niveau d'entrée max. (< 1 % THD, 1 kHz) | +32 dBu |
| Réponse en fréquence ( ± 0,2 dB, 1 kHz relatif) | 20 Hz – 30 kHz |
| Impédance d'entrée (1 kHz) | 2,7 kΩ |
| Impédance de sortie (1 kHz) | 600 Ω |
| THD (30 Hz, +4 dBu, unity, non pondéré) | < 0,08 % |
| THD (1 kHz, +4 dBu, unity, non pondéré) | < 0,003 % |
| IMD (SMPTE) (60 Hz / 7 kHz, 4:1, +4 dBu) | < 0,002 % |
| Rapport de transmission | 1:1 |
Toutes les mesures ont été effectuées avec un générateur ayant une impédance de sortie de 600 Ω (avec entrées ouvertes) et une charge symétrique de 1 kΩ.
- Les emballages peuvent être amenés au circuit de recyclage via les voies de collecte habituelles
- Veuillez séparer l'emballage du produit conformément à la législation et la réglementation sur le recyclage dans votre pays.
Appareil:
- Cet appareil est soumis à la directive européenne relative aux déchets d'équipements électriques et électroniques (DEEE) dans sa version actuellement en vigueur. Directive DEEE Waste Electrical and Electronical Equipment. Les appareils usagés ne doivent pas être jetés avec les ordures ménagères. L'appareil usagé doit être éliminé par une entreprise d'élimination des déchets agréée ou par un organisme communal de traitement des déchets. Veuillez respecter la réglementation en vigueur dans votre pays !
- Veillez à respecter la législation relative à l'élimination des déchets en vigueur dans votre pays.
- En tant que client particulier, vous pouvez vous procurer des informations sur les possibilités d'élimination respectueuses de l'environnement auprès du distributeur auprès duquel le produit a été acheté ou auprès des autorités régionales correspondantes.
PILES Et batteries:
- Les piles et batteries ne doivent pas être jetées avec les ordures ménagères. Les piles et batteries usagées doivent être éliminées par une entreprise d'élimination des déchets agréée ou par un organisme communal de traitement des déchets.
- Veillez à respecter la législation relative à l'élimination des déchets dans votre pays.
- En tant que client privé, vous pouvez obtenir des informations sur possibilités d'élimination respectueuses de l'environnement par le biais du revendeur chez qui le produit a été acheté ou par l'intermédiaire des autorités régionales correspondante.
- Les appareils munis de piles ou de batteries qui ne peuvent pas être retirées par l'utilisateur doivent être déposés dans un point de collecte pour appareils électriques.
Déclarations du fabricant
Garantie du fabricant et limitation de responsabilité Adam Hall GmbH
Adam-Hall-Tr. 1
D-61267 Neu Anspach
E-mail : Info@adamhall. com / +49 (0)6081 / 9419-0.
Vous trouverez nos conditions de garantie et nos clauses de limitation de responsabilité actuelles sur Internet à l'adresse suivante : https://cdn-shop. adamhall. com/media/pdf/Manufacturers-Declarations-PALMER_DE_EN_ES_FR. pdf
En cas de panne, contactez votre partenaire commercial.
CONFORMITÉ CE
Par la présente, Adam Hall GmbH déclare que ce produit est conforme aux directives suivantes(si applicables) :
Directive basse tension (2014/35/UE)
Les déclarations de conformité pour les produits qui sont soumis aux directives LVD, EMC, RoHS peuvent être demandées à l'adresse info@adamhall. com Les déclarations de conformité pour les produits soumis à la directive RED peuvent être téléchargées sur www. adamhall. com/compliance/.
Déclaration FCC
Cet appareil est conforme à la partie 15 des règles de la FCC.
L'opération est soumise aux deux conditions suivantes :
(1) cet appareil ne doit pas causer d'interférences nuisibles, et (2) cet appareil doit accepter toute interférence reçue, y compris les interférences susceptibles de provoquer un fonctionnement non souhaité.
SOUS RÉSERVE DE FAUTES D'IMPRESSION ET D'ERREURS, AINSI QUE DE MODIFICATIONS TECHNIQUES OU AUTRES !
