Tipo de producto	Caja sumadora de aislamiento de línea pasiva de 1 canal
Marca	Palmer
Modelo	Vils
Categoría	Aislador de línea
Número de canales	1
Tipo de circuito	Pasivo con transformador de audio
Entradas	2 entradas asimétricas Cinch (estéreo)
Salidas	1 salida simétrica XLR de 3 pines macho
Funcionalidades	Suma estéreo a mono, aislamiento galvánico, selector de masa (Lift/Ground)
Nivel de entrada máximo (20 Hz, <1% THD)	+12 dBu
Nivel de entrada máximo (1 kHz, <1% THD)	+32 dBu
Respuesta en frecuencia	20 Hz – 30 kHz (±0,2 dB relativo a 1 kHz)
Impedancia de entrada (1 kHz)	2,7 kΩ
Impedancia de salida (1 kHz)	600 Ω
THD (30 Hz, +4 dBu)	< 0,08 %
THD (1 kHz, +4 dBu)	< 0,003 %
IMD (SMPTE, 60 Hz/7 kHz, 4:1, +4 dBu)	< 0,002 %
Relación de transmisión	1:1
Material de la caja	Aluminio fundido continuo
Dimensiones (Al x An x Pr)	140 x 50 x 68 mm
Peso	0,385 kg
Temperatura de funcionamiento	-20 °C a 70 °C
Humedad relativa	< 80 % (sin condensación)
Accesorios incluidos	Patas de goma, etiqueta de marcado (etiqueta de gira)
Garantía del fabricante	Consulte las condiciones en el sitio web de Adam Hall
Mantenimiento y limpieza	Limpiar con un paño seco, no usar disolventes. Proteger de la humedad y de campos magnéticos potentes.
Instrucciones de seguridad	No abrir ni modificar el aparato. No utilizar por personas no cualificadas. Mantener fuera del alcance de los niños (riesgo de asfixia con piezas pequeñas).
Eliminación	No tirar con la basura doméstica. Seguir la normativa RAEE local. Separar el embalaje y reciclar.

Preguntas frecuentes - Vils Palmer

¿Cómo conectar el Palmer Vils a una mesa de mezclas?

Utilice las entradas Cinch para conectar una fuente estéreo (p. ej., ordenador) y la salida XLR a una entrada simétrica de la mesa. Asegúrese de que los canales estén en silencio durante la conexión para evitar ruidos parásitos.

¿Para qué sirve el selector de masa (Lift/Ground)?

El interruptor LIFT/GND permite cortar o mantener la conexión a masa. En posición no presionada (Lift), se corta la conexión de masa, lo que puede eliminar los bucles de masa y los zumbidos.

¿Qué tipo de cable usar para la salida?

Utilice un cable de audio simétrico (cable de micrófono) con conectores XLR de 3 pines para conectar la salida a la entrada simétrica de la mesa o interfaz de audio.

¿El Palmer Vils necesita alimentación?

No, la caja es pasiva y no necesita ninguna alimentación externa. El transformador integrado proporciona aislamiento y adaptación de impedancia sin fuente de energía.

¿Cuál es el nivel de entrada máximo aceptable?

El nivel de entrada máximo antes de distorsión (THD < 1 %) es de +12 dBu a 20 Hz y de +32 dBu a 1 kHz.

¿Se puede usar el Palmer Vils con un cable asimétrico en la salida?

La salida está diseñada para un cable simétrico XLR. El uso de un cable asimétrico degradaría el rechazo de modo común y podría introducir ruido. Se recomienda usar un cable simétrico.

¿Cómo evitar los zumbidos parásitos?

Utilice el selector de masa (Lift/Ground) para cortar el bucle de masa. Asegúrese también de que los cables estén blindados y de que el aparato esté alejado de campos magnéticos potentes (p. ej., transformadores).

¿Cuál es el uso previsto del Palmer Vils?

Está diseñado para uso profesional en técnica de eventos, estudio, televisión y radiodifusión. Permite conectar fuentes asimétricas (ordenadores, tarjetas de sonido) a mesas simétricas con aislamiento galvánico.

¿El Palmer Vils se puede usar en interiores?

Está diseñado para uso profesional y no para uso doméstico. Debe ser utilizado por personas cualificadas en las condiciones especificadas (temperatura -20°C a 70°C, humedad < 80 %).

¿Cómo limpiar y mantener la caja?

Limpie el aparato con un paño seco. No use disolventes ni productos abrasivos. Proteja la caja de la humedad y de campos magnéticos potentes para evitar cualquier mal funcionamiento.

MANUAL DE USUARIO Vils Palmer

MANUAL DE INSTRUCCIONES

INSTRUKCJA OBSŁUGI

Palmer®

ES MANUAL DE INSTRUCCIONES

PL INSTRUKCJA OBSŁUGI

FRANKFURT vils

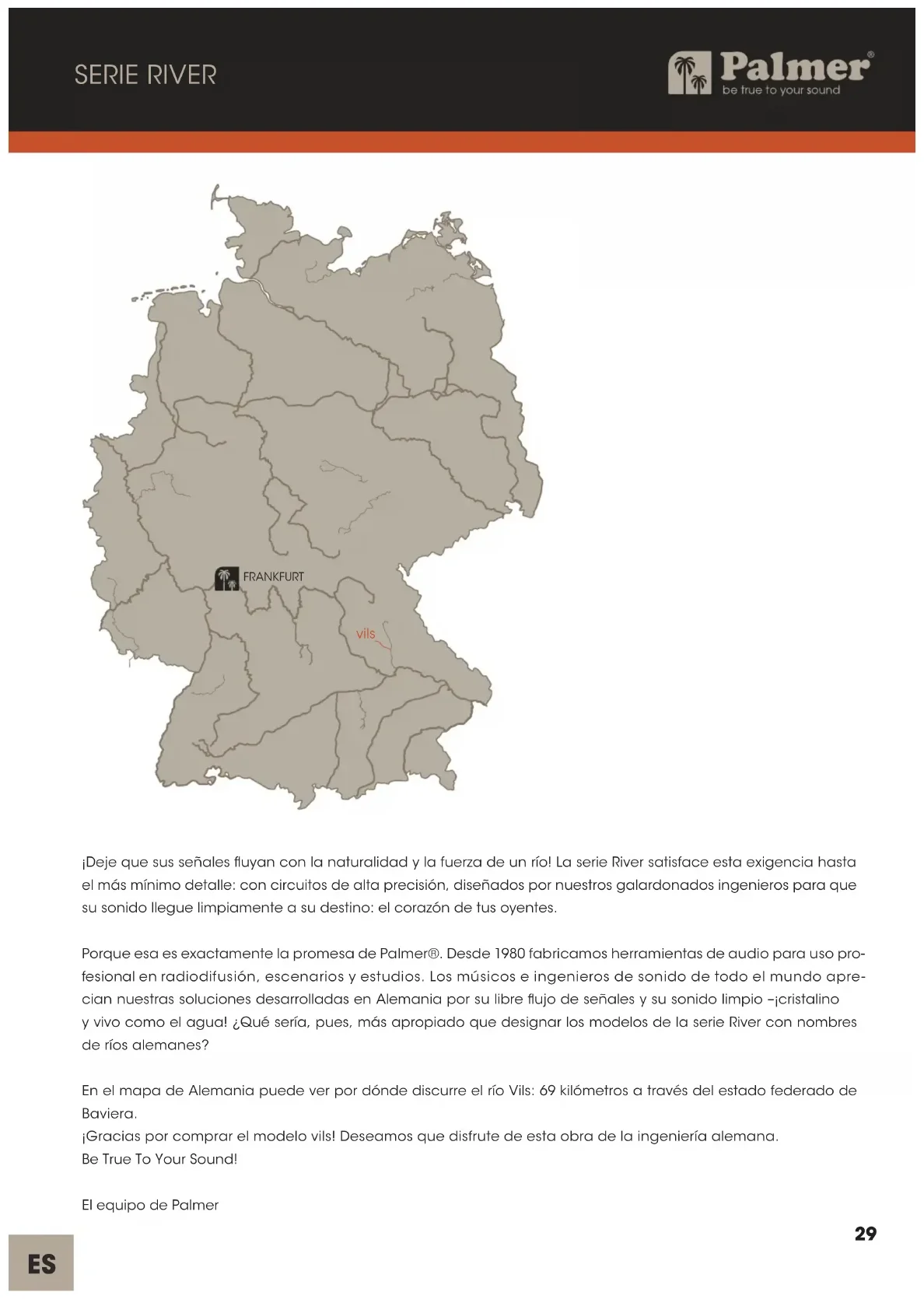

¡Deje que sus señales fluyan con la naturalidad y la fuerza de un río! La serie River satisface esta exigencia hasta el más mínimo detalle: con circuitos de alta precisión, diseñados por nuestros galardonados ingenieros para que su sonido llegue limpiamente a su destino: el corazón de tus oyentes.

Porque esa es exactamente la promesa de Palmer®. Desde 1980 fabricamos herramientas de audio para uso profesional en radiodifusión, escenarios y estudios. Los músicos e ingenieros de sonido de todo el mundo aprecian nuestras soluciones desarrolladas en Alemania por su libre flujo de señales y su sonido limpio -¡cristalino y vivo como el agua! ¿Qué sería, pues, más apropiado que designar los modelos de la serie River con nombres de ríos alemanes?

En el mapa de Alemania puede ver por dónde discurre el río Vils: 69 kilómetros a través del estado federado de Baviera.

¡Gracias por comprar el modelo vils! Deseamos que disfrute de esta obra de la ingeniería alemana.

Be True To Your Sound!

El equipo de Palmer

vils

caja de aislamiento de mezclador de línea de canal pasiva

USO PREVISTO

Este producto es un equipo para tecnología de eventos, así como para radiodifusión, estudios y televisión. Ha sido desarrollado para un uso profesional en el sector de la tecnología para eventos, así como para estudios, platós de televisión y rodajes, y no es apto para uso doméstico.

Además, este producto está diseñado para ser utilizado exclusivamente por usuarios cualificados con conocimientos especializados sobre tecnología para eventos, radiodifusión, estudios y televisión.

Se considerará contrario al uso previsto utilizar este producto fuera de las condiciones de funcionamiento y los datos técnicos especificados.

Queda excluida toda responsabilidad por daños y perjuicios a personas y bienes materiales si se utiliza el producto fuera del uso previsto.

El producto no es adecuado para:

personas (incluidos niños) con capacidades físicas, sensoriales o mentales reducidas o sin la experiencia y los conocimientos necesarios.
- niños (se debe advertir a los niños que no jueguen con el equipo).

INSTRUCCIONES DE SEGURIDAD

1. Leer detenidamente estas instrucciones.
2. Conservar toda la información y las instrucciones en un lugar seguro.
3. Seguir las indicaciones.
4. Utilizar el equipo únicamente de la forma prevista.
5. No abrir el interior del equipo ni modificarlo.

¡PELIGRO DE ASFIXIA! MANTENER EL PRODUCTO FUERA DEL ALCANCE DE LOS NIÑOS. EL PRODUCTO CONTIENE PIEZAS PEQUEÑAS Y MATERIAL DE EMBALAJE QUE PODRÍAN INGERIRSE POR ACCIDENTE. LAS BOLSAS DE PLÁSTICO DEBERÁN CONSERVARSE FUERA DEL ALCANCE DE LOS NIÑOS.

INTRODUCCIÓN

Equipada con entradas Cinch y una salida XLR balanceada de 3 pines, la caja de aislamiento de línea pasiva vils está diseñada especialmente para conectar portátiles y tarjetas de sonido a mesas de mezclas profesionales. La señal estéreo procedente del reproductor se suma internamente a través de una red de resistencias Mono y, a continuación, se convierte, por un lado, en impedancia a través de un transformador de audio de alta calidad desarrollado especialmente para esta aplicación y, por otro lado, se balancea. Con ayuda del interruptor Ground Lift para separar la conexión a masa de la entrada y la salida, se pueden eliminar de forma eficaz ruidos de interferencias como zumbidos.

vils

caja de aislamiento de mezclador de línea de canal pasiva

3 LIFT GND 1 2 1

CONEXIONES Y ELEMENTOS DE MANEJO

1. INPUT LEFT / RIGHT

Entrada de línea estéreo no balanceada con dos conectores Cinch. Utilice un cable de audio estéreo apantallado

Cable de audio para conectar, por ejemplo, un portátil a la caja de aislamiento de línea.

2. LIFT / GND

Interruptor para desconectar la conexión a masa de la entrada y la salida (Ground-Lift). En la posición no pulsada, no hay conexión a masa. En la posición pulsada, la conexión está establecida. La capacidad de impedir un bucle de masa mediante el interruptor Ground-Lift depende de la puesta a tierra de los equipos conectados. Por lo tanto, existe la posibilidad de que tanto una posición del interruptor como la otra puedan reducir eficazmente un zumbido o eliminarlo.

3. OUTPUT

Salida mono balanceada con conector XLR macho de 3 pines. Utilice un cable de audio balanceado (cable de micrófono) para conectar la caja de aislamiento de línea a una entrada de audio balanceada de una mesa de mezclas o interfaz de audio.

ATENCIÓN: La conexión de los cables de señal puede dar lugar a ruidos de interferencia considerables. Asegúrese de que los canales de entrada de las mesas de mezcla y las interfaces de audio, entre otros equipos, estén silenciados durante los procesos de conexión. De lo contrario, los niveles de ruido de interferencia pueden causar daños.

NOTA: los campos magnéticos intensos pueden provocar zumbidos. Por ello, no coloque la caja de aislamiento de línea cerca de campos magnéticos intensos (un transformador de red, por ejemplo).

EJEMPLOS DE CABLEADO

N.º de artículo PVILS

Clase de producto Aislador de línea

Número de canales 1

Tipo

Pasivo

Transformador aislado Sí

Número de entradas 2

Tipo de entrada no balanceada

Conectores de entrada Cinch

Número de salidas 1

Tipo de salida balanceada

Puertos de salida XLR

Interruptor Ground-Lift Sí

Carcasa Aluminio de fundición

Peso	0,385 kg
Temperatura ambiente en funcionamiento	-20 °C ... 70 °C
Humedad relativa	<80 % (sin condensación)
Accesorios incluidos	Apoyos de goma, placa para etiquetas (para giras)

AUDIO

Máx. nivel de entrada (<1 % distorsión armónica total, 20 Hz)	+12 dBu
Máx. nivel de entrada (<1 % distorsión armónica total, 1 kHz)	+32 dBu
Respuesta de frecuencia (±0,2 dB, relativa 1 kHz)	20 Hz - 30 kHz
Impedancia de entrada (1 kHz)	2,7 kΩ
Impedancia de salida (1 kHz)	600 Ω
Distorsión armónica total (30 Hz, +4 dBu, ganancia de unidad, sin ponderar)	<0,08 %
Distorsión armónica total (1 kHz, +4 dBu, ganancia de unidad, sin ponderar)	<0,003 %
Distorsión de intermodulación (SMPTE)(60 Hz / 7 kHz, 4:1, +4 dBu)	<0,002 %
Relación del transformador	1:1

Todas las mediciones se realizaron utilizando un generador con una impedancia de salida de 600 Ω (incl. entradas abiertas) y una carga balanceada de 1 kΩ.

1. Los embalajes se pueden llevar a reciclar a través de las vías de eliminación habituales.
2. Separe los materiales de embalaje de acuerdo con las leyes de eliminación de residuos y las normativas sobre reciclaje de su país.

EQUIPO:

1. Este aparato está sujeto a la directiva europea sobre residuos de aparatos eléctricos y electrónicos en la versión actual. Directiva RAEE sobre residuos de aparatos eléctricos y equipos electrónicos. Los equipos usados no deben eliminarse junto con la basura doméstica. El equipo usado debe eliminarse a través de una empresa de eliminación de residuos autorizada o de un sistema municipal de eliminación de residuos. Tenga en cuenta la normativa vigente en su país.

2. Respete todas las leyes vigentes de su país relativas a la eliminación de residuos.

3. Los clientes particulares recibirán información sobre las posibilidades de eliminación respetuosa con el medio ambiente a través del distribuidor que les haya vendido el producto o bien a través de las correspondientes autoridades regionales.

PILAS Y BATERÍAS:

1. Las pilas y las baterías no deben desecharse con la basura doméstica. Las pilas y las baterías se deben eliminar a través de una empresa de gestión de residuos autorizada o de un sistema municipal de eliminación de residuos.
2. Respete todas las leyes vigentes de su país relativas a la eliminación de residuos.
3. Los clientes particulares recibirán información sobre las posibilidades de eliminación respetuosa con el medio ambiente a través del distribuidor que les haya vendido el producto o bien a través de las correspondientes autoridades regionales.
4. Los equipos con pilas o baterías que no puedan ser retiradas por el usuario deben llevarse a un punto de recogida de aparatos eléctricos.

DECLARACIONES DEL FABRICANTE

Garantía del fabricante y exención de responsabilidad Adam Hall GmbH

Adam-Hall-Str. 1

D-61267 Neu-Anspach (Alemania)

Correo electrónico: [e-mail] / +49 (0)6081 / 94190.

Encontrará las condiciones actuales de la garantía y el texto sobre la exención de responsabilidad en la siguiente página web:

Para reparaciones, póngase en contacto con su distribuidor.

CONFORMIDAD CE

Por la presente, Adam Hall GmbH declara que este producto es conforme con las siguientes directivas (en la medida en que sean pertinentes):

Directiva sobre baja tensión (LVD) (2014/35/UE)

Directiva sobre compatibilidad electromagnética (EMC) (2014/30/UE)

Directiva sobre restricciones a la utilización de determinadas sustancias peligrosas en aparatos eléctricos y electrónicos (RoHS) (2011/65/UE)

Directiva sobre equipos radioeléctricos (RED) (2014/53/UE)

DECLARACIÓN DE CONFORMIDAD CE

Las declaraciones de conformidad para los productos sujetos

a las directivas LVD, EMC y RoHS

pueden solicitarse a [e-mail]

Las declaraciones de conformidad para los productos sujetos a

la directiva RED pueden descargarse

en www.adamhall.com/compliance/.

DECLARACIÓN FCC

Este dispositivo cumple con la parte 15 de las normas de la FCC.

Su funcionamiento está sujeto a las dos condiciones siguientes:

(1) Este dispositivo no puede causar interferencias perjudiciales, y
(2) Este dispositivo debe aceptar cualquier interferencia recibida, incluidas las interferencias que puedan causar un funcionamiento no deseado.

ESTE DOCUMENTO PUEDE ESTAR SUJETO A FALLOS DE IMPRESIÓN O ERRORES, ASÍ COMO A MODIFICACIONES TÉCNICAS O DE OTRO TIPO.
