Caractéristiques techniques	Capteur de couleur IFM OD5012 avec technologie de détection optique
Plage de détection	0 à 1 mètre
Type de sortie	Sortie numérique
Alimentation	10 à 30 VDC
Consommation	Moins de 50 mA
Température de fonctionnement	-25 à +60 °C
Utilisation	Détection de couleurs dans les processus industriels
Maintenance	Nettoyage régulier de l'objectif recommandé
Sécurité	Respecter les normes de sécurité électrique lors de l'installation
Informations générales	Produit conçu pour une utilisation en milieu industriel

FOIRE AUX QUESTIONS - OD5012 IFM

Comment calibrer le capteur IFM OD5012 ?

Pour calibrer le capteur, placez-le sur la surface de couleur que vous souhaitez identifier et appuyez sur le bouton de configuration. Suivez les instructions à l'écran pour compléter la calibration.

Quels types de couleurs le capteur IFM OD5012 peut-il détecter ?

Le capteur IFM OD5012 peut détecter une large gamme de couleurs, y compris les couleurs primaires et les nuances. Il est conçu pour fonctionner sur des surfaces non réfléchissantes.

Que faire si le capteur ne détecte pas les couleurs correctement ?

Assurez-vous que le capteur est propre et qu'aucun obstacle ne bloque la lumière du capteur. Vérifiez également que la surface est appropriée pour la détection des couleurs.

Quelle est la distance de détection optimale pour le capteur IFM OD5012 ?

La distance de détection optimale est généralement de 0,1 m à 0,5 m de la surface cible. Assurez-vous de respecter cette plage pour de meilleurs résultats.

Comment connecter le capteur IFM OD5012 à un automate programmable ?

Le capteur IFM OD5012 peut être connecté via des sorties numériques ou analogiques. Consultez le manuel d'utilisation pour les schémas de câblage spécifiques.

Le capteur IFM OD5012 fonctionne-t-il dans des environnements très lumineux ?

Oui, le capteur est conçu pour fonctionner dans des environnements lumineux, mais il est recommandé de tester son fonctionnement dans les conditions d'éclairage spécifiques de votre application.

Comment vérifier si le capteur IFM OD5012 est alimenté correctement ?

Vérifiez l'indicateur LED sur le capteur. Si la LED est allumée, cela indique que le capteur est alimenté correctement. Sinon, vérifiez les connexions d'alimentation.

Quel type de maintenance nécessite le capteur IFM OD5012 ?

Le capteur nécessite un nettoyage régulier de la lentille pour éviter l'accumulation de poussière et de saleté, ce qui pourrait affecter ses performances.

Où puis-je trouver le manuel d'utilisation du capteur IFM OD5012 ?

Le manuel d'utilisation est disponible sur le site officiel d'IFM ou peut être demandé auprès de votre distributeur local.

MODE D'EMPLOI OD5012 IFM

Bedienungsanleitung Operating instructions Notice pour utilisateurs

efector200®

Farbsensor Colour sensor Détecteur de couleurs

ODC

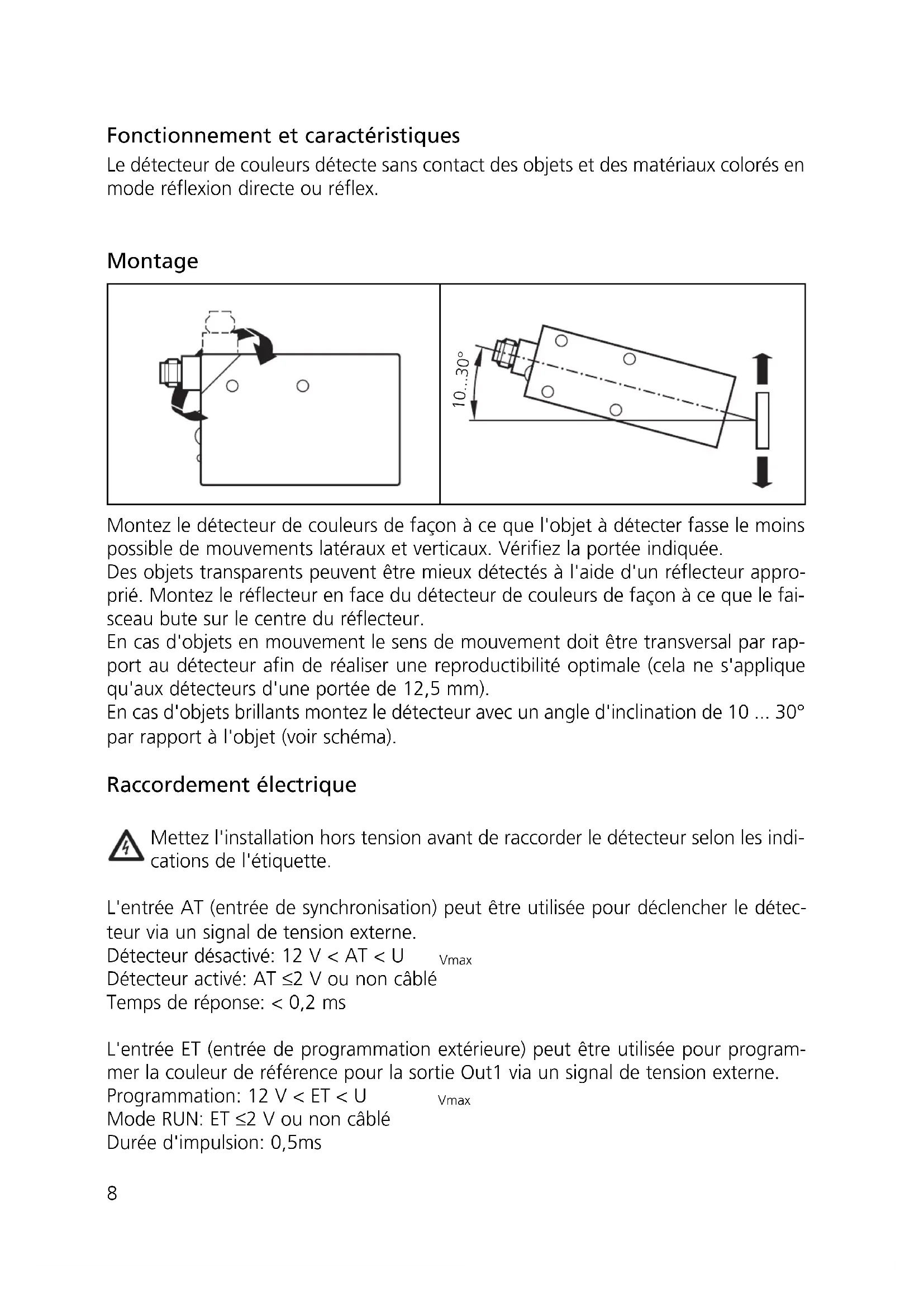

Fonctionnement et caractéristiques

Le détecteur de couleurs détecte sans contact des objets et des matériaux colorés en mode réflexion directe ou réflex.

Montage

Montez le détecteur de couleurs de façon à ce que l'objet à détecter fasse le moins possible de mouvements latéraux et verticaux. Vérifiez la portée indiquée.

Des objets transparents peuvent être mieux détectés à l'aide d'un réflecteur approprié. Montez le réflecteur en face du détecteur de couleurs de façon à ce que le faisceau bute sur le centre du réflecteur.

En cas d'objets en mouvement le sens de mouvement doit être transversal par rapport au détecteur afin de réaliser une reproductibilité optimale (cela ne s'applique qu'aux détecteurs d'une portée de 12,5 mm).

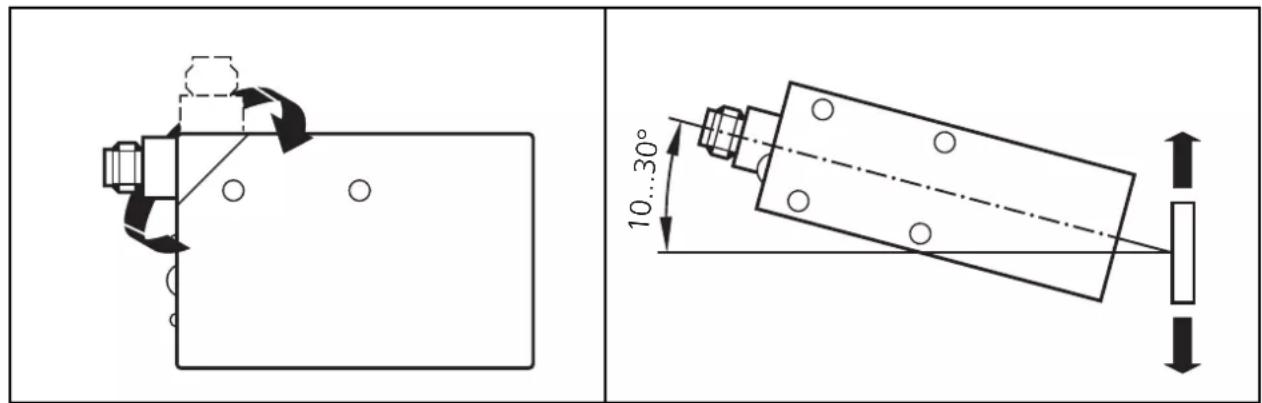

En cas d'objets brillants montez le détecteur avec un angle d'inclination de 10... 30° par rapport à l'objet (voir schéma).

Raccordement électrique

Mettez l'installation hors tension avant de raccorder le détecteur selon les indications de l'étiquette.

L'entrée AT (entrée de synchronisation) peut être utilisée pour déclencher le détecteur via un signal de tension externe.

Détecteur désactivé: 12 V < AT < U Vmax

Détecteur activé: AT ≤2 V ou non câblé

Temps de réponse: < 0,2 ms

L'entrée ET (entrée de programmation extérieure) peut être utilisée pour programmer la couleur de référence pour la sortie Out1 via un signal de tension externe.

Mode RUN: ET ≤2 V ou non câblé

Durée d'impulsion: 0,5ms

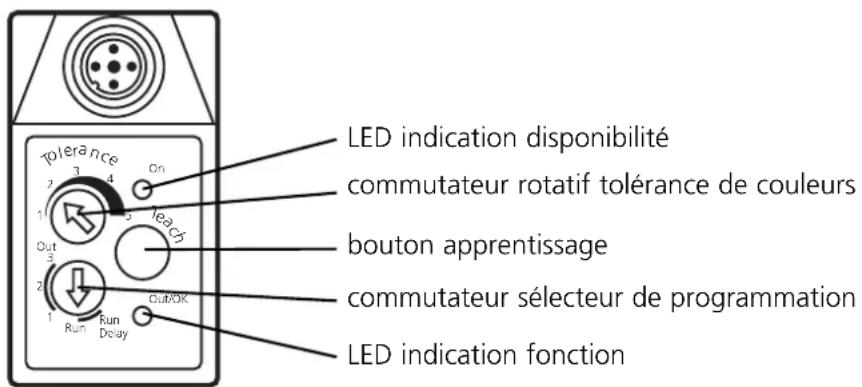

Contrôles et indications

LED indication disponibilité commutateur rotatif tolérance de couleurs bouton apprentissage commutateur sélecteur de programmation LED indication fonction

Réglage et programmation

1

Positionnez le commutateur rotatif pour la tolérance de couleurs (Tolerance) sur la résolution de la couleur souhaitée.1 = faible portée de tolérance pour détecter de faibles nuances de couleur3 = réglage de base5 = grande portée de tolérance pour détecter des familles ou des groupes de couleurs

2

Positionnez le commutateur sélecteur de programmation sur la voie de couleur à régler (sortie de commutation Out1, Out2 ou Out3).Pour les appareils avec une seule sortie de commutation positionnez le commutateur sélecteur de programmation sur Out1.

34

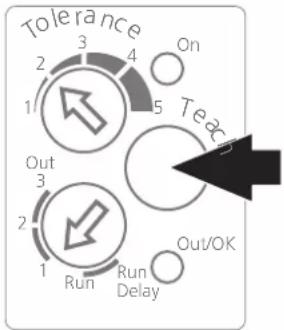

Appuyez sur le bouton Teach.Un spot lumineux rouge apparaît sur l'objet.Relâchez le bouton Teach, le spot lumineux disparaît.Après l'opération apprentissage réussie l'indication fonction (Out/OK) est allumée. Si elle clignote, l'intensité est trop grande. Inclinez le détecteur de 10 ... 30° et répétez l'opération apprentissage.Si l'indication fonction n'est pas allumée, l'intensité est trop faible. Sélectionnez un repère plus clair.Uniquement en mode réflexSi l'indication fonction clignote, agrandissez la distance détecteur/objet ou détecteur/réflecteur ou utilisez un réflecteur plus petit.Si l'indication fonction n'est pas allumée, réduisez la distance détecteur/objet ou détecteur/réflecteur ou utilisez un réflecteur plus grand.

5

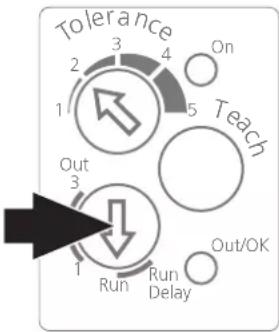

Positionnez le commutateur sélecteur de programmation sur Run ou Run Delay (temporisation au déclenchement 20 ms).Pour les détecteurs avec plusieurs sorties de commutation répétez la programmation pour les autres sorties de commutation.La tolérance de couleurs peut être déterminée individuellement pour chaque sortie de commutation.Le détecteur est disponible.Si la sortie de commutation est activée, l'indication fonction (Out/OK) est allumée.Si le réglage de la tolérance doit être changé ultérieurement, la programmation doit être refaite après changement du réglage de la tolérance.

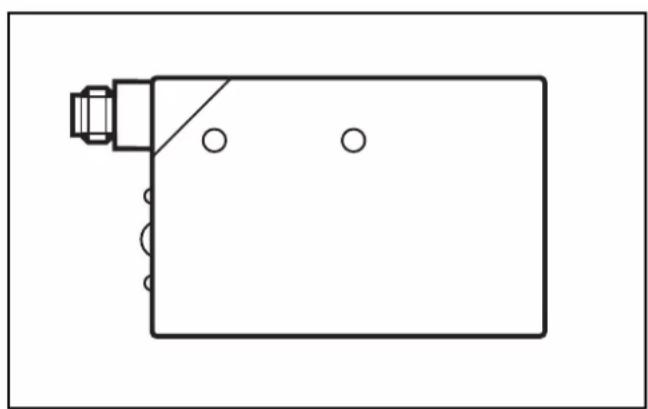

Abmessungen • Scale drawing • Schéma d'encombrement

96 80 28 43 21 30 M12x1 M5 M5 M12x1 15 M5 40 53 69 28 39

Anschluß • connection • raccordement

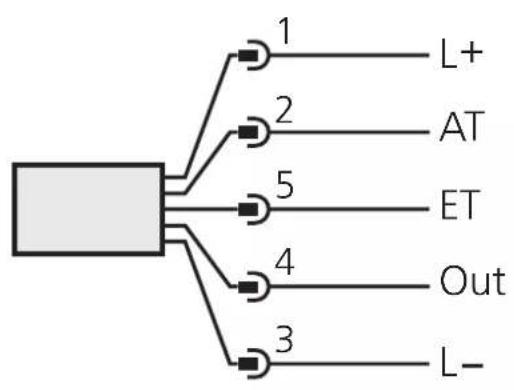

Sensor mit einem Schaltausgang Sensor with one switching output Détecteur avec une sortie de commutation

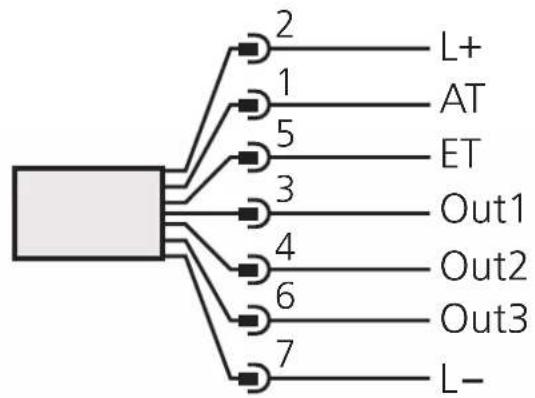

Sensor mit drei Schaltausgängen Sensor with three switching outputs Détecteur avec trois sorties de commutation

