BEDIENUNGSANLEITUNG OD5012 IFM

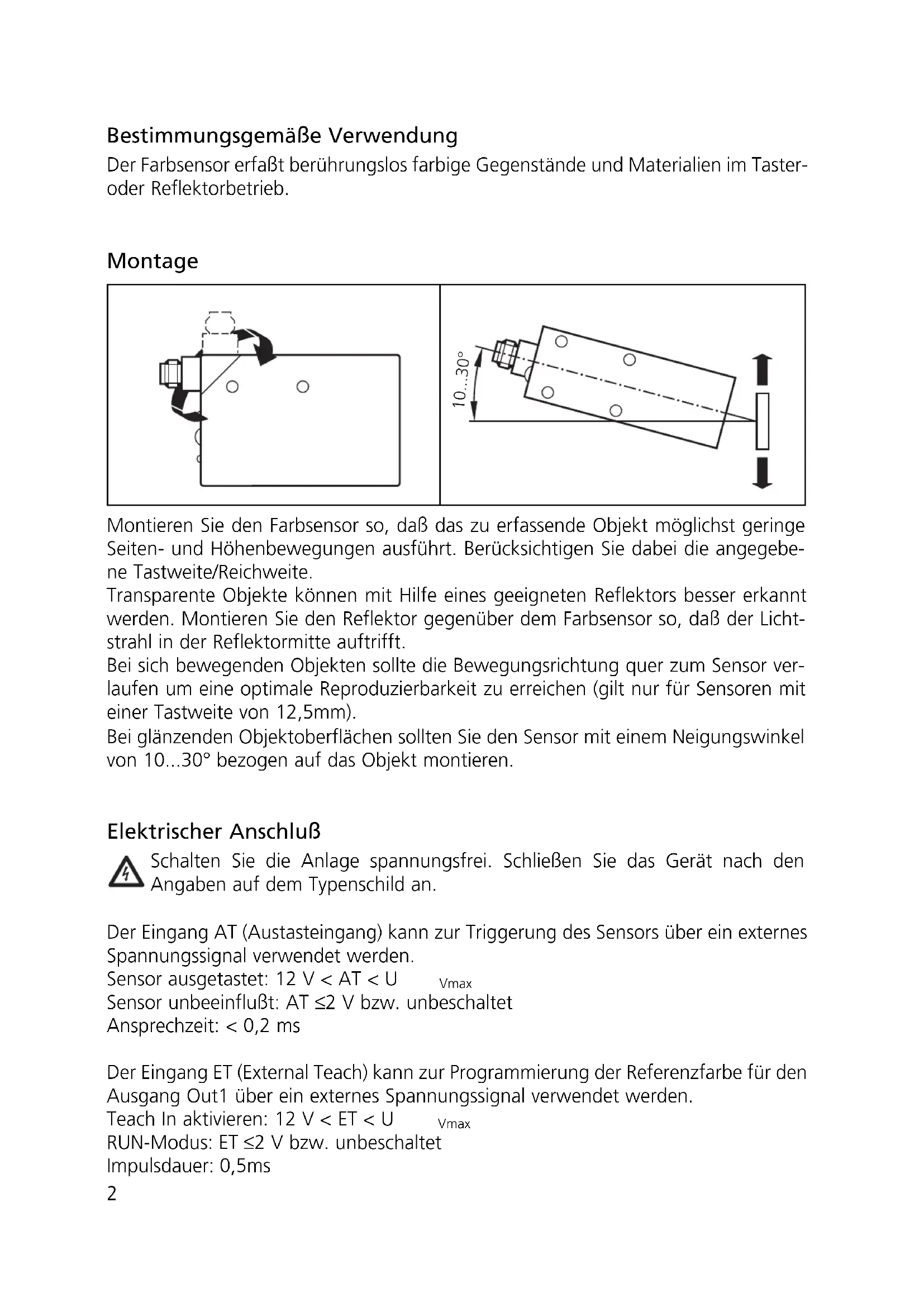

Bestimmungsgemäße Verwendung
Der Farbsensor erfaßt berührungslos farbige Gegenstände und Materialien im Taster- oder Reflektorbetrieb.

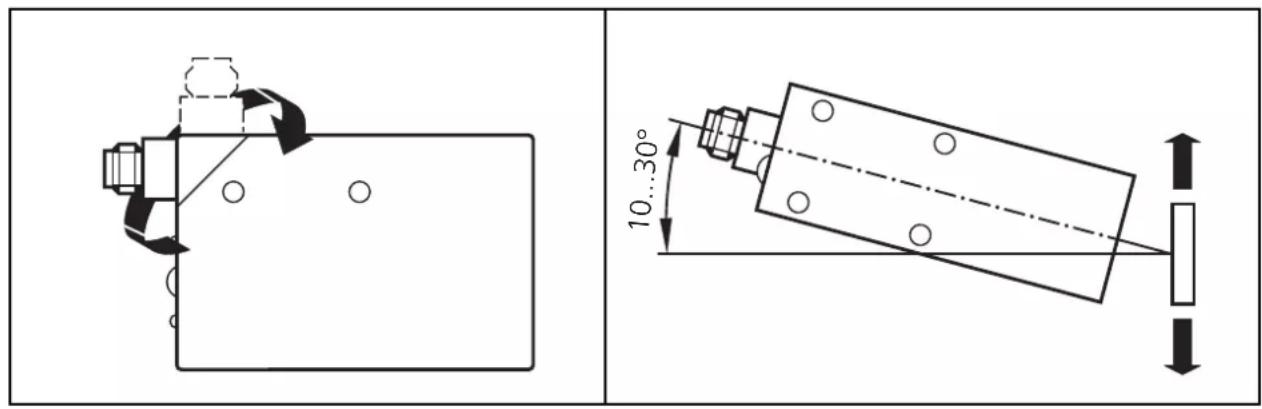

Montage

Montieren Sie den Farbsensor so, daß das zu erfassende Objekt möglichst geringe Seiten- und Höhenbewegungen ausführt. Berücksichtigen Sie dabei die angegebene Tastweite/Reichweite.
Transparente Objekte können mit Hilfe eines geeigneten Reflektors besser erkannt werden. Montieren Sie den Reflektor gegenüber dem Farbsensor so, daß der Lichtstrahl in der Reflektormitte auftrifft.
Bei sich bewegenden Objekten sollte die Bewegungsrichtung quer zum Sensor verlaufen um eine optimale Reproduzierbarkeit zu erreichen (gilt nur für Sensoren mit einer Tastweite von 12,5mm).
Bei glänzenden Objektoberflächen sollten Sie den Sensor mit einem Neigungswinkel von 10...30° bezogen auf das Objekt montieren.
Elektrischer Anschluß
Schalten Sie die Anlage spannungsfrei. Schließen Sie das Gerät nach den Angaben auf dem Typenschild an.
Der Eingang AT (Austasteingang) kann zur Triggerung des Sensors über ein externes Spannungssignal verwendet werden.
Sensor ausgetastet: 12 V < AT < U Vmax
Sensor unbeeinflußt: AT ≤2 V bzw. unbeschaltet
Ansprechzeit: < 0,2 ms
Der Eingang ET (External Teach) kann zur Programmierung der Referenzfarbe für den Ausgang Out1 über ein externes Spannungssignal verwendet werden.
Teach In aktivieren: 12 V < ET < U vmax
RUN-Modus: ET ≤2 V bzw. unbeschaltet
Impulsdauer: 0,5ms

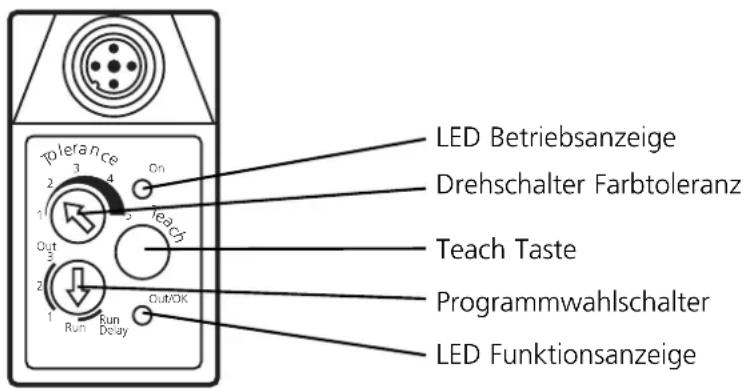

Bedien- und Anzeigeelemente
| 1 | ![]() | Stellen Sie den Drehschalter Farbtoleranz (Tolerance) auf die gewünschte Farbauflösung.1= geringer Toleranzbereichzur Erkennung auch geringer Farbnuancen3= Grundeinstellung5= großer Toleranzbereichzur Erkennung von Farbfamilien bzw.Farbgruppen |
| 2 | ![]() | Stellen Sie den Programmwahlschalter auf den zu justierenden Farbkanal (Schaltaus-gang Out1, Out2 oder Out3).Bei Geräten mit nur einem Schaltausgang stellen Sie den Programmwahlschalter auf Out1. |
| 3 | ![]() | Drücken Sie die Teach Taste.Ein roter Lichtfleck erscheint auf dem Objekt.Lassen sie die Teach-Taste los, der Lichtfleck erlischt. |

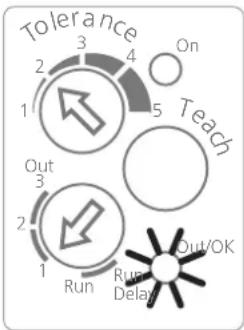

| 4 | ![]() | Nach erfolgreichem Teach-In-Vorgang leuchtet die Funktionsanzeige (Out/OK). Blinkt sie, ist die Intensität zu hoch. Neigen Sie dann den Sensor um 10...30° und wiederholen Sie den Teach-In-Vorgang.Leuchtet die Funktionsanzeige nicht, ist die Intensität zu gering. Wählen Sie eine hellere Marke.Nur bei Reflektorbetrieb:Blinkt die Funktionsanzeige, vergrößern Sie den Abstand Sensor/Objekt bzw. Sensor/Reflektor oder verwenden Sie einen kleineren Reflektor.Leuchtet die Funktionsanzeige nicht, verringern Sie den Abstand Sensor/Objekt bzw. Sensor/Reflektor oder verwenden Sie einen größeren Reflektor. |
| 5 | ![]() | Stellen Sie den Programmwahlschalter auf Stellung Run bzw. Run Delay (20ms Abfallverzögerung).Bei Sensoren mit mehreren Schaltausgängen wiederholen Sie die Programmierung entsprechend für die anderen Schaltausgänge.Die Farbtoleranz läßt sich dabei für jeden Schaltausgang einzeln festlegen.Der Sensor ist betriebsbereit.Bei aktiviertem Schaltausgang leuchtet die Funktionsanzeige (Out/OK).Soll die Toleranzeinstellung nachträglich verändert werden, so muß die Programmierung mit geänderter Toleranzeinstellung erneut durchgeführt werden. |
