OD5014 - Farbsensor IFM - Kostenlose Bedienungsanleitung

Produkttyp	Farbsensor
Marke	IFM
Modell	OD5014
Erkennungsprinzip	Direktreflexion oder Lichtschranke über Lichtwellenleiter
Synchronisationseingang AT	Deaktiviert den Detektor, wenn 12 V < AT < U Vmax; aktiviert, wenn AT ≤ 2 V oder nicht verdrahtet
Externer Programmiereingang ET	RUN-Modus: ET ≤ 2 V oder nicht verdrahtet; Impulsdauer 0,05 ms
Ansprechzeit	< 0,2 ms
Farbtoleranzbereich	Einstellbar von 1 (niedrig) bis 5 (hoch)
Anzahl Ausgänge	1 (Out1) oder mehr je nach Modell
Ausschaltverzögerung	20 ms im Run-Delay-Modus
Funktionsanzeige	LED Out/OK: leuchtet bei aktiviertem Ausgang
Spannungsversorgung	12-24 V DC
Elektrischer Anschluss	Drähte: BN, WH, AT, GY, ET, BK, Out, BU, L-
Montage Direktreflexion	Detektorkopf um 10 bis 30° zum Objekt neigen
Montage Lichtschranke	Lichtwellenleiter gegenüber und ausgerichtet
Programmierung	Teach-Taste und Drehschalter (Toleranz, Ausgangswahlschalter)
Wartung	Reinigen Sie die Linsen der Lichtwellenleiter mit einem weichen Tuch
Sicherheit	Anlage vor dem Anschließen spannungsfrei schalten
Mitgeliefertes Zubehör	Lichtwellenleiter, Klemmmuttern

Häufig gestellte Fragen - OD5014 IFM

Wie programmiert man eine Referenzfarbe?

Stellen Sie den Toleranzschalter auf die gewünschte Auflösung, wählen Sie Out1 am Wahlschalter, und drücken Sie die Teach-Taste. Ein roter Lichtpunkt erscheint. Lassen Sie die Taste los: Bei Erfolg leuchtet die LED Out/OK.

Was bedeutet das Blinken der LED Out/OK?

Ein Blinken zeigt an, dass die Lichtintensität zu hoch ist. Neigen Sie bei Direktreflexion den Kopf um 10 bis 30°. Bei Lichtschranke entfernen Sie die Detektorköpfe voneinander.

Wie stellt man die Farbtoleranz ein?

Verwenden Sie den Drehschalter Tolerance: Stellung 1 = niedrige Toleranz (feine Nuancen), Stellung 3 = Grundstellung, Stellung 5 = hohe Toleranz (Farbgruppen).

Wie hoch ist die Ansprechzeit des Sensors?

Die Ansprechzeit beträgt weniger als 0,2 ms.

Wie schließt man den Sensor elektrisch an?

Schalten Sie die Anlage spannungsfrei. Schließen Sie die Drähte gemäß dem mitgelieferten Schema an: BN, WH, AT, GY, ET, BK, Out, BU, L-. Verwenden Sie die Farbcodes auf dem Etikett.

Welche Funktion hat der Eingang AT?

Der AT-Eingang (Synchronisationseingang) deaktiviert den Detektor über eine externe Spannung (12 V < AT < U Vmax) oder aktiviert ihn (AT ≤ 2 V oder nicht verdrahtet).

Welche Funktion hat der Eingang ET?

Der ET-Eingang (externer Programmiereingang) ermöglicht die Programmierung der Referenzfarbe für den Ausgang Out1 über ein externes Spannungssignal im RUN-Modus (ET ≤ 2 V oder nicht verdrahtet). Die Impulsdauer beträgt 0,05 ms.

Wie montiert man die Lichtwellenleiter bei Direktreflexion?

Montieren Sie den Lichtwellenleiter so, dass Bewegungen des Objekts minimiert werden. Bei glänzenden Objekten neigen Sie den Detektorkopf um 10 bis 30° zum Objekt.

Wie montiert man die Lichtwellenleiter bei Lichtschranke?

Montieren Sie die Lichtwellenleiter gegenüber und richten Sie sie aus. Ziehen Sie die Muttern von Hand fest.

Was tun, wenn die Erkennung instabil ist?

Überprüfen Sie Reichweite und Ausrichtung. Bei Direktreflexion passen Sie die Neigung an. Bei Lichtschranke verringern oder vergrößern Sie den Abstand zwischen den Köpfen. Stellen Sie auch die Farbtoleranz mit dem Schalter ein.

BEDIENUNGSANLEITUNG OD5014 IFM

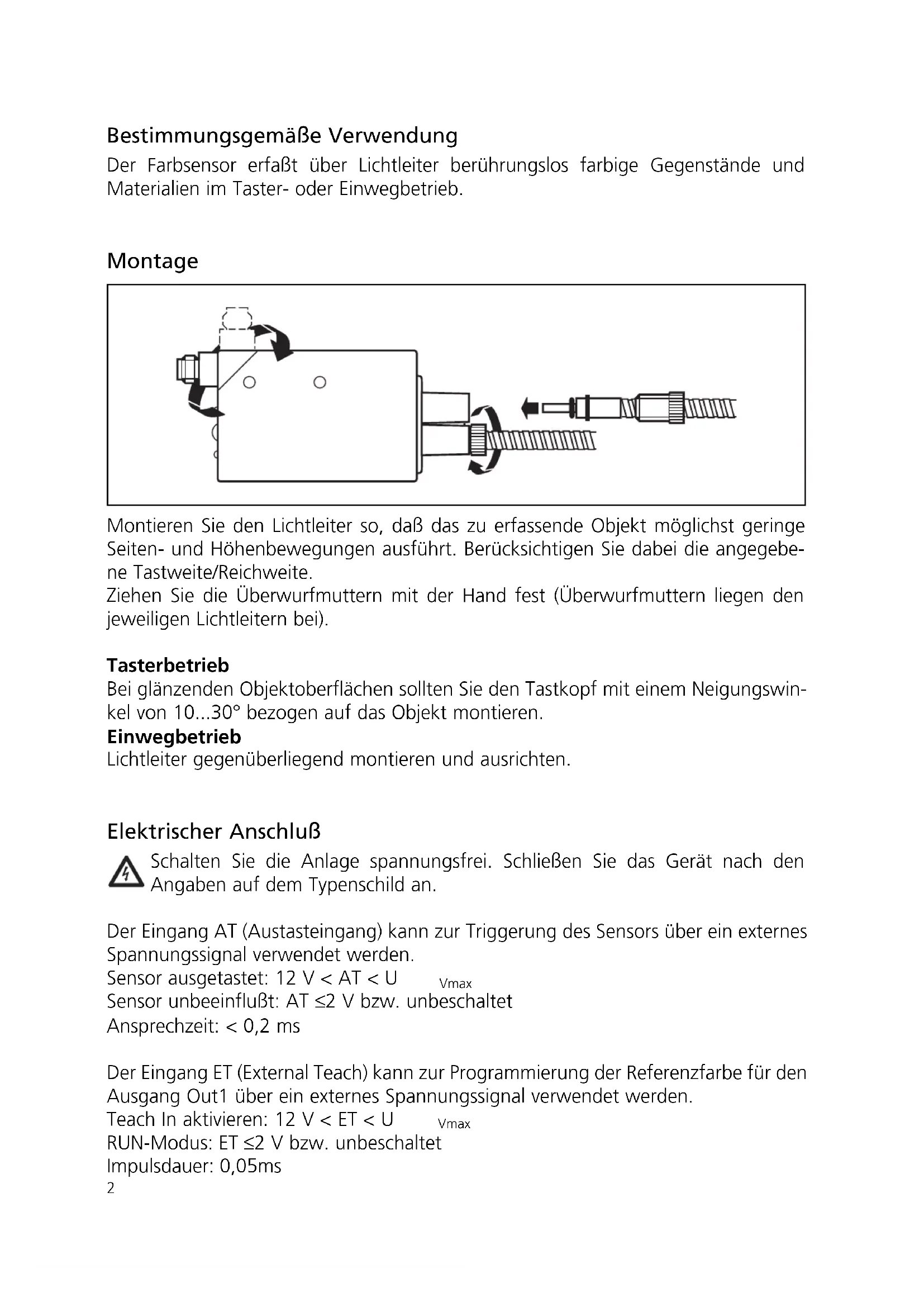

Bestimmungsgemäße Verwendung

Der Farbsensor erfaßt über Lichtleiter berührungslos farbige Gegenstände und Materialien im Taster- oder Einwegbetrieb.

Montage

Montieren Sie den Lichtleiter so, daß das zu erfassende Objekt möglichst geringe Seiten- und Höhenbewegungen ausführt. Berücksichtigen Sie dabei die angegebene Tastweite/Reichweite.

Ziehen Sie die Überwurfmuttern mit der Hand fest (Überwurfmuttern liegen den jeweiligen Lichtleitern bei).

Tasterbetrieb

Bei glänzenden Objektoberflächen sollten Sie den Tastkopf mit einem Neigungswinkel von 10...30° bezogen auf das Objekt montieren.

Einwegbetrieb

Lichtleiter gegenüberliegend montieren und ausrichten.

Elektrischer Anschluß

Schalten Sie die Anlage spannungsfrei. Schließen Sie das Gerät nach den Angaben auf dem Typenschild an.

Der Eingang AT (Austasteingang) kann zur Triggerung des Sensors über ein externes Spannungssignal verwendet werden.

Sensor ausgetastet: 12 V < AT < U Vmax

Sensor unbeeinflußt: AT ≤2 V bzw. unbeschaltet

Ansprechzeit: < 0,2 ms

Der Eingang ET (External Teach) kann zur Programmierung der Referenzfarbe für den Ausgang Out1 über ein externes Spannungssignal verwendet werden.

Teach In aktivieren: 12 V < ET < U vmax

RUN-Modus: ET ≤2 V bzw. unbeschaltet

Impulsdauer: 0,05ms

Bedien- und Anzeigeelemente

Einstell- und Programmierhinweise

1

Stellen Sie den Drehschalter Farbtoleranz (Tolerance) auf die gewünschte Farbauflösung.1= geringer Toleranzbereichzur Erkennung auch geringer Farbnuancen3= Grundeinstellung5= großer Toleranzbereichzur Erkennung von Farbfamilien bzw.Farbgruppen

2

Stellen Sie den Programmwahlschalter auf Out1

3		Drücken Sie die Teach Taste.Ein roter Lichtfleck erscheint auf dem Objekt.Lassen sie die Teach-Taste los, der Lichtfleck erlischt.
4		Nach erfolgreichem Teach-In-Vorgang leuchtet die Funktionsanzeige (Out/OK). Blinkt sie, ist die Intensität zu hoch.TasterbetriebNeigen Sie dann den Tastkopf um 10...30° und wiederholen Sie den Teach-In-Vorgang.EinwegbetriebVergrößern Sie den Abstand Tastkopf/ Objekt bzw. Tastkopf/Tastkopf.Leuchtet die Funktionsanzeige nicht, ist die Intensität zu gering.TasterbetriebWählen Sie eine hellere Marke.EinwegbetriebVerringern Sie den Abstand Tastkopf/ Objekt bzw. Tastkopf/Tastkopf.

5

Stellen Sie den Programmwahlschalter auf Stellung Run bzw. Run Delay (20ms Abfallverzögerung).Der Sensor ist betriebsbereit.Bei aktiviertem Schaltausgang leuchtet die Funktionsanzeige (Out/OK).Soll die Toleranzeinstellung nachträglich verändert werden, so muß die Programmierung mit geänderter Toleranzeinstellung erneut durchgeführt werden.

Sensor mit einem Schaltausgang
