Produkttyp	Farbsensor
Marke	IFM
Modell	OD5006
Abmessungen (L x H x T)	96 x 80 x 28 mm
Gewicht	Ca. 200 g
Spannungsversorgung	12-30 VDC
Leistungsaufnahme	< 1 W
Erfassungsreichweite	12,5 mm (Direktreflexmodus), bis zu 300 mm (mit Reflektor)
Anzahl Ausgänge	1 oder 3 (je nach Version)
Ausgangstyp	Schaltausgang (Out)
Ansprechzeit	< 0,2 ms
Synchronisationseingang (AT)	Ja
Programmiereingang (ET)	Ja
Farbtoleranz	Einstellbar über Drehschalter (Positionen 1 bis 5)
LED-Anzeigen	Betriebsbereitschaft, Funktion (Out/OK)
Gehäusematerial	Metall und Kunststoff
Schutzart	IP65 (Schätzung)
Betriebstemperatur	-10 bis 60 °C
Anschluss	M12x1-Stecker
Montage	Mit M5-Schrauben
Sonderfunktionen	Einstellbare Ausschaltverzögerung (20 ms)
Wartung	Linse mit einem weichen, trockenen Tuch reinigen
Sicherheit	Anlage vor dem Anschluss spannungsfrei schalten

Häufig gestellte Fragen - OD5006 IFM

Wie installiere ich den Farbsensor OD5006?

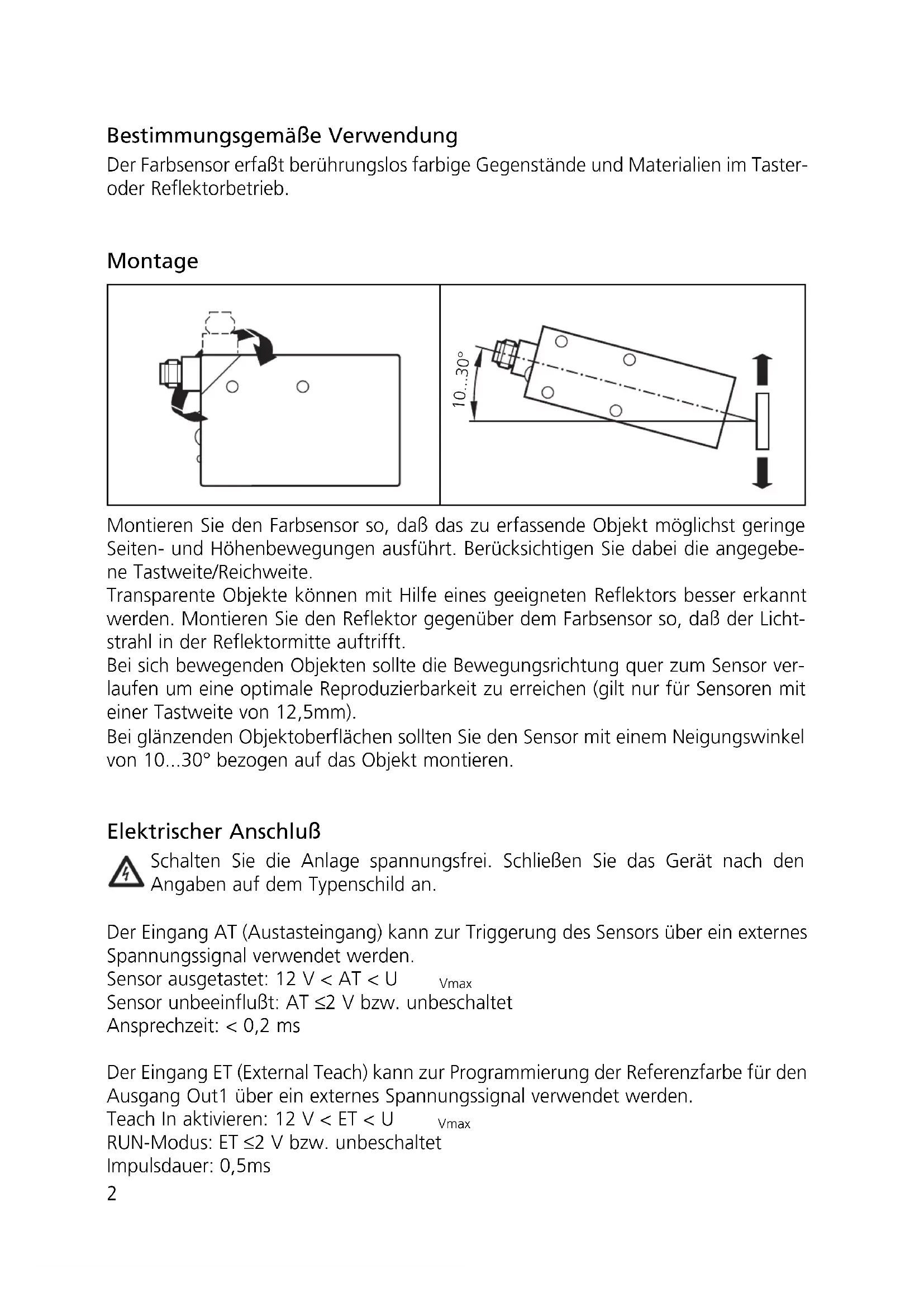

Montieren Sie den Sensor so, dass das Objekt möglichst wenig seitliche und vertikale Bewegungen ausführt. Überprüfen Sie die angegebene Reichweite. Bei glänzenden Objekten neigen Sie den Sensor um 10 bis 30° gegenüber dem Objekt.

Wie schließe ich den Sensor elektrisch an?

Schalten Sie die Anlage spannungsfrei. Schließen Sie den Sensor gemäß den Angaben auf dem Etikett an. Verwenden Sie den Eingang AT für die Synchronisation und den Eingang ET für die externe Programmierung.

Wie programmiere ich eine Referenzfarbe?

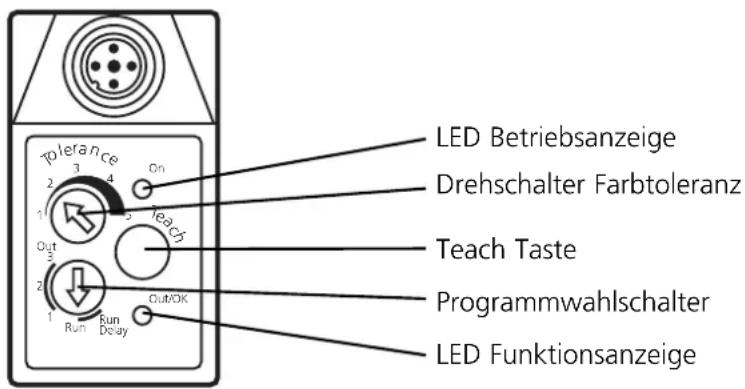

Stellen Sie den Wahlschalter auf den Farbkanal (Out1, Out2 oder Out3). Drücken Sie die Teach-Taste, bis der rote Lichtpunkt auf dem Objekt erscheint. Lassen Sie los. Wenn die LED Out/OK leuchtet, ist die Programmierung erfolgreich.

Was tun, wenn die Funktions-LED blinkt?

Wenn die LED Out/OK nach dem Teach-Vorgang blinkt, ist die Intensität zu hoch. Neigen Sie den Sensor um 10 bis 30° und wiederholen Sie die Programmierung. Leuchtet sie nicht, ist die Intensität zu gering: Wählen Sie eine hellere Referenz.

Wie stelle ich die Farbtoleranz ein?

Verwenden Sie den Drehschalter Tolerance. Position 1 = geringe Toleranz (Erkennung feiner Nuancen), Position 3 = Grundeinstellung, Position 5 = große Toleranz (Farbfamilien).

Wie groß ist die Erfassungsreichweite?

Im Direktreflexmodus beträgt die Reichweite 12,5 mm. Mit einem geeigneten Reflektor kann die Reichweite bis zu 300 mm betragen.

Kann ich diesen Sensor mit einem Reflektor verwenden?

Ja, zur Erkennung transparenter Objekte verwenden Sie einen Reflektor. Montieren Sie ihn gegenüber dem Sensor, zentriert auf den Strahl.

Wie reinige ich den Sensor?

Reinigen Sie die Linse mit einem weichen, trockenen Tuch, um Kratzer zu vermeiden. Verwenden Sie keine aggressiven Chemikalien.

Was tun, wenn der Sensor nicht korrekt erkennt?

Überprüfen Sie die Ausrichtung, den Abstand und die Neigung. Stellen Sie sicher, dass die Toleranz angepasst ist. Wenn das Problem weiterhin besteht, wiederholen Sie die Programmierung nach Anpassung der Toleranz.

Wie setze ich die Einstellungen zurück?

Es gibt keine dedizierte Rücksetzfunktion. Um die Einstellungen zu ändern, programmieren Sie jeden Ausgang neu, nachdem Sie die Toleranz oder den Programmwahlschalter geändert haben.
