OD5011 - Farbsensor IFM - Kostenlose Bedienungsanleitung

Produkttyp	Farbsensor
Marke	IFM
Modell	OD5011
Abmessungen (L x H x T)	28 x 96 x 80 mm (ca.)
Gewicht	ca. 150 g
Spannungsversorgung	10-30 V DC
Anzahl Schaltausgänge	1 oder 3 (je nach Version)
Erfassungsbereich	Bis zu 12,5 mm (Direktreflexion) oder mit Reflektor
Ansprechzeit	< 0,2 ms
Synchronisationseingang (AT)	Ja, für externes Auslösen
Externer Programmiereingang (ET)	Ja, für Fernlernen
LED-Anzeige	Betriebsbereitschafts-LED und Funktions-LED
Toleranzeinstellung	Über Drehschalter (Positionen 1 bis 5)
Programmierung	Über Teach-Taste oder externen Eingang
Betriebsmodus	Direktreflexion oder Reflex (mit Reflektor)
Empfohlener Neigungswinkel (glänzende Objekte)	10-30°
Betriebstemperatur	-25 bis 60 °C (Schätzung)
Schutzart	IP67 (Schätzung)
Gehäusematerial	Metall (Schätzung)
Anschluss	Stecker M12x1
Wartung und Reinigung	Mit einem trockenen, fusselfreien Tuch reinigen
Sicherheit	Vor dem Anschließen spannungsfrei schalten; angegebene Spannungen beachten

Häufig gestellte Fragen - OD5011 IFM

Wie programmiere ich eine Referenzfarbe am IFM OD5011 Farbsensor?

Stellen Sie den Toleranz-Drehschalter auf die gewünschte Auflösung, dann den Programmierwahlschalter auf den Farbausgang (Out1, Out2 oder Out3). Drücken Sie die Teach-Taste, bis der rote Lichtpunkt erscheint. Lassen Sie die Taste los. Bei erfolgreicher Programmierung leuchtet die Funktions-LED. Blinkt sie, passen Sie Neigung oder Abstand an.

Was tun, wenn die Funktions-LED nach dem Programmieren einer Farbe blinkt?

Ein Blinken zeigt eine zu hohe Intensität an. Neigen Sie den Sensor um 10-30° zum Objekt und wiederholen Sie den Lernvorgang. Leuchtet die LED gar nicht, ist die Intensität zu gering: Wählen Sie eine hellere Farbe oder nähern Sie den Sensor an.

Wie stelle ich die Farbtoleranz am OD5011 ein?

Verwenden Sie den Drehschalter Tolerance: Position 1 = geringe Toleranz (feine Farbunterschiede), Position 3 = Grundeinstellung, Position 5 = große Toleranz (Farbgruppen). Jeder Ausgang kann seine eigene Toleranz haben.

Wie verwende ich den Synchronisationseingang (AT) des Sensors?

Der AT-Eingang ermöglicht das Auslösen der Messung über ein externes Signal. Zum Aktivieren des Detektors legen Sie eine Spannung ≤ 2 V an (oder lassen Sie ihn unbeschaltet). Zum Deaktivieren legen Sie eine Spannung zwischen 12 V und Umax an. Die Ansprechzeit beträgt < 0,2 ms.

Wie programmiere ich eine Farbe über den externen Eingang (ET)?

Der ET-Eingang ermöglicht Fernlernen. Im RUN-Modus muss die Spannung an ET ≤ 2 V sein (oder unbeschaltet). Legen Sie einen Impuls von 0,5 ms an, um die Referenzfarbe auf Ausgang Out1 zu programmieren.

Welche Ausgangsmodi sind am OD5011 verfügbar?

Nach der Programmierung stellen Sie den Wahlschalter auf Run (Normalbetrieb) oder Run Delay (Einschaltverzögerung von 20 ms). Der Ausgang wird aktiviert, wenn die erkannte Farbe der Referenz entspricht.

Wie montiere ich den Sensor zur Erkennung glänzender Objekte?

Montieren Sie den Detektor mit einem Neigungswinkel von 10-30° zum Objekt. Dies vermeidet Störreflexionen und verbessert die Erkennungszuverlässigkeit.

Was tun, wenn die Funktions-LED im Reflexmodus (mit Reflektor) blinkt?

Ein Blinken zeigt eine zu hohe Intensität an. Vergrößern Sie den Abstand zwischen Sensor und Reflektor oder verwenden Sie einen kleineren Reflektor. Leuchtet die LED nicht, verkleinern Sie den Abstand oder verwenden Sie einen größeren Reflektor.

Was ist die maximale Reichweite des IFM OD5011 Farbsensors?

Im Direktreflexionsmodus beträgt die typische Reichweite 12,5 mm. Mit einem geeigneten Reflektor kann die Reichweite größer sein, hängt aber vom verwendeten Reflektor ab. Konsultieren Sie das Handbuch für genaue Werte.

Wie schließe ich den IFM OD5011 Farbsensor elektrisch an?

Schalten Sie die Anlage spannungsfrei. Verbinden Sie die Drähte gemäß dem Schaltplan auf dem Etikett. Für einen Sensor mit einem Ausgang: L+ (Spannungsversorgung), AT (Synchronisation), ET (Programmierung), Out (Ausgang), L- (Masse). Bei drei Ausgängen zusätzliche Pins für Out2 und Out3.

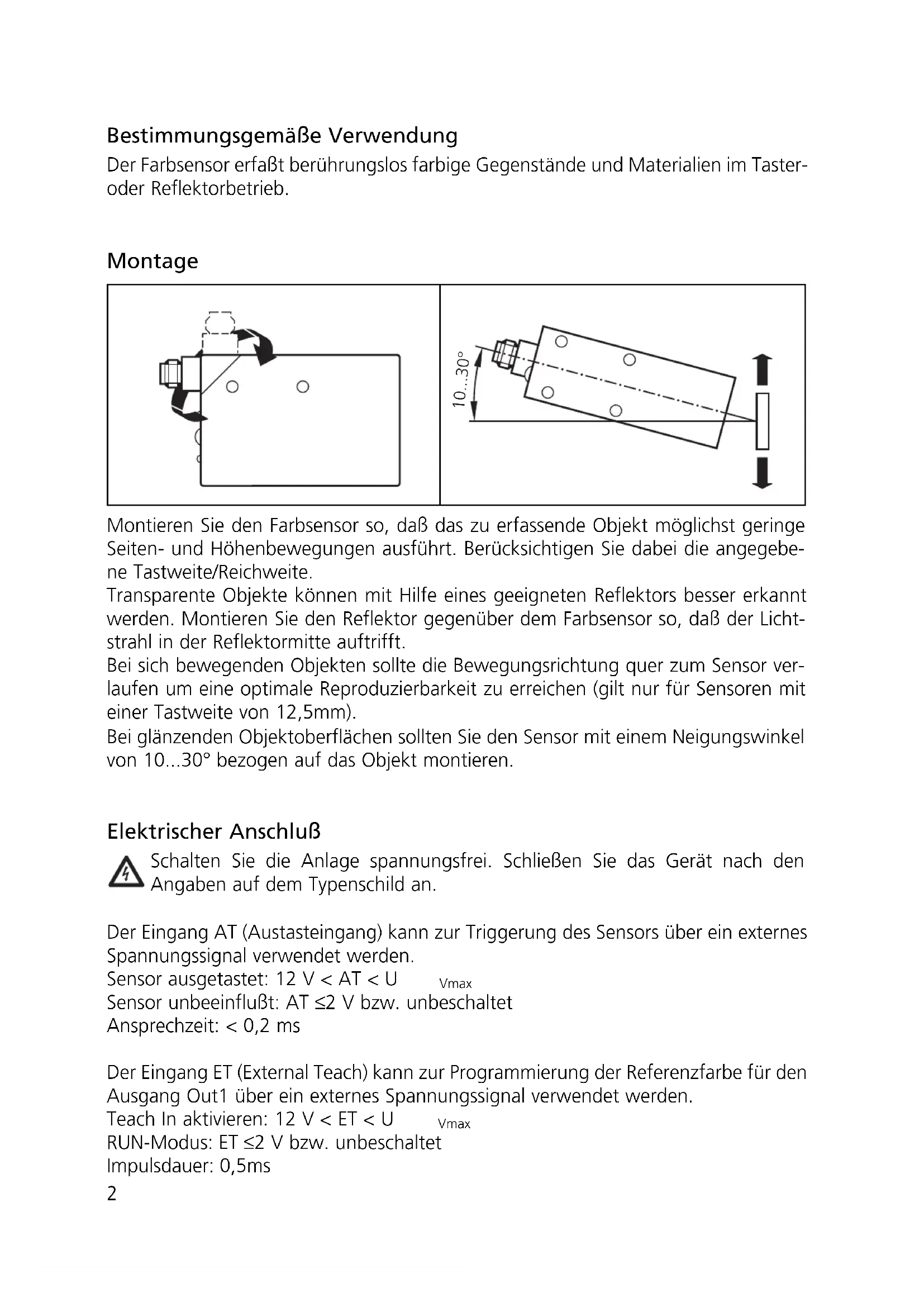

BEDIENUNGSANLEITUNG OD5011 IFM

Bestimmungsgemäße Verwendung

Der Farbsensor erfaßt berührungslos farbige Gegenstände und Materialien im Taster- oder Reflektorbetrieb.

Montage

Montieren Sie den Farbsensor so, daß das zu erfassende Objekt möglichst geringe Seiten- und Höhenbewegungen ausführt. Berücksichtigen Sie dabei die angegebene Tastweite/Reichweite.

Transparente Objekte können mit Hilfe eines geeigneten Reflektors besser erkannt werden. Montieren Sie den Reflektor gegenüber dem Farbsensor so, daß der Lichtstrahl in der Reflektormitte auftrifft.

Bei sich bewegenden Objekten sollte die Bewegungsrichtung quer zum Sensor verlaufen um eine optimale Reproduzierbarkeit zu erreichen (gilt nur für Sensoren mit einer Tastweite von 12,5mm).

Bei glänzenden Objektoberflächen sollten Sie den Sensor mit einem Neigungswinkel von 10...30° bezogen auf das Objekt montieren.

Elektrischer Anschluß

Schalten Sie die Anlage spannungsfrei. Schließen Sie das Gerät nach den Angaben auf dem Typenschild an.

Der Eingang AT (Austasteingang) kann zur Triggerung des Sensors über ein externes Spannungssignal verwendet werden.

Sensor ausgetastet: 12 V < AT < U Vmax

Sensor unbeeinflußt: AT ≤2 V bzw. unbeschaltet

Ansprechzeit: < 0,2 ms

Der Eingang ET (External Teach) kann zur Programmierung der Referenzfarbe für den Ausgang Out1 über ein externes Spannungssignal verwendet werden.

Teach In aktivieren: 12 V < ET < U vmax

RUN-Modus: ET ≤2 V bzw. unbeschaltet

Impulsdauer: 0,5ms

Bedien- und Anzeigeelemente

Einstell- und Programmierhinweise

1

Stellen Sie den Drehschalter Farbtoleranz (Tolerance) auf die gewünschte Farbauflösung.1= geringer Toleranzbereichzur Erkennung auch geringer Farbnuancen3= Grundeinstellung5= großer Toleranzbereichzur Erkennung von Farbfamilien bzw. Farbgruppen

2

Stellen Sie den Programmwahlschalter auf den zu justierenden Farbkanal (Schaltaus-gang Out1, Out2 oder Out3).Bei Geräten mit nur einem Schaltausgang stellen Sie den Programmwahlschalter auf Out1.

3

Drücken Sie die Teach Taste.Ein roter Lichtfleck erscheint auf dem Objekt.Lassen sie die Teach-Taste los, der Lichtfleck erlischt.

4

Nach erfolgreichem Teach-In-Vorgang leuchtet die Funktionsanzeige (Out/OK). Blinkt sie, ist die Intensität zu hoch. Neigen Sie dann den Sensor um 10...30° und wiederholen Sie den Teach-In-Vorgang.Leuchtet die Funktionsanzeige nicht, ist die Intensität zu gering. Wählen Sie eine hellere Marke.Nur bei Reflektorbetrieb:Blinkt die Funktionsanzeige, vergrößern Sie den Abstand Sensor/Objekt bzw. Sensor/Reflektor oder verwenden Sie einen kleineren Reflektor.Leuchtet die Funktionsanzeige nicht, verringern Sie den Abstand Sensor/Objekt bzw. Sensor/Reflektor oder verwenden Sie einen größeren Reflektor.

5

Stellen Sie den Programmwahlschalter auf Stellung Run bzw. Run Delay (20ms Abfallverzögerung).Bei Sensoren mit mehreren Schaltausgängen wiederholen Sie die Programmierung entsprechend für die anderen Schaltausgänge.Die Farbtoleranz läßt sich dabei für jeden Schaltausgang einzeln festlegen.Der Sensor ist betriebsbereit.Bei aktiviertem Schaltausgang leuchtet die Funktionsanzeige (Out/OK).Soll die Toleranzeinstellung nachträglich verändert werden, so muß die Programmierung mit geänderter Toleranzeinstellung erneut durchgeführt werden.
