Type de produit	Capteur de couleur
Marque	IFM
Modèle	OD5011
Dimensions (L x H x P)	28 x 96 x 80 mm (approx.)
Poids	Environ 150 g
Alimentation	10-30 V DC
Nombre de sorties de commutation	1 ou 3 (selon version)
Plage de détection	Jusqu'à 12,5 mm (réflexion directe) ou avec réflecteur
Temps de réponse	< 0,2 ms
Entrée de synchronisation (AT)	Oui, pour déclenchement externe
Entrée de programmation externe (ET)	Oui, pour apprentissage à distance
Indication LED	LED disponibilité et LED fonction
Réglage de tolérance	Par commutateur rotatif (positions 1 à 5)
Programmation	Par bouton Teach ou entrée externe
Mode de fonctionnement	Réflexion directe ou réflex (avec réflecteur)
Angle d'inclinaison conseillé (objets brillants)	10-30°
Température de fonctionnement	-25 à 60 °C (estimation)
Indice de protection	IP67 (estimation)
Matériau du boîtier	Métal (estimation)
Raccordement	Connecteur M12x1
Entretien et nettoyage	Nettoyer avec un chiffon sec et non pelucheux
Sécurité	Mettre hors tension avant raccordement ; respecter les tensions indiquées

FOIRE AUX QUESTIONS - OD5011 IFM

Comment programmer une couleur de référence sur le capteur IFM OD5011 ?

Placez le commutateur rotatif de tolérance sur la résolution souhaitée, puis le sélecteur de programmation sur la voie de couleur (Out1, Out2 ou Out3). Appuyez sur le bouton Teach pour que le spot lumineux rouge apparaisse. Relâchez le bouton. Si l'opération réussit, la LED de fonction s'allume. Si elle clignote, ajustez l'inclinaison ou la distance.

Que faire si le voyant fonction clignote après avoir programmé une couleur ?

Un clignotement indique une intensité trop élevée. Inclinez le capteur de 10 à 30° par rapport à l'objet et répétez l'opération d'apprentissage. Si le voyant ne s'allume pas du tout, l'intensité est trop faible : choisissez une couleur plus claire ou rapprochez le capteur.

Comment régler la tolérance de couleur sur l'OD5011 ?

Utilisez le commutateur rotatif Tolerance : position 1 = faible tolérance (détection de nuances fines), position 3 = réglage de base, position 5 = grande tolérance (groupes de couleurs). Chaque sortie peut avoir sa propre tolérance.

Comment utiliser l'entrée de synchronisation (AT) du capteur ?

L'entrée AT permet de déclencher la mesure via un signal externe. Pour activer le détecteur, appliquez une tension ≤ 2 V (ou laissez non câblé). Pour désactiver, appliquez une tension entre 12 V et Umax. Le temps de réponse est < 0,2 ms.

Comment programmer une couleur via l'entrée extérieure (ET) ?

L'entrée ET permet un apprentissage à distance. En mode RUN, la tension sur ET doit être ≤ 2 V (ou non câblé). Appliquez une impulsion de 0,5 ms pour programmer la couleur de référence sur la sortie Out1.

Quels sont les modes de sortie disponibles sur l'OD5011 ?

Après programmation, placez le commutateur sélecteur sur Run (fonctionnement normal) ou Run Delay (temporisation au déclenchement de 20 ms). La sortie est activée lorsque la couleur détectée correspond à la référence.

Comment monter le capteur pour détecter des objets brillants ?

Montez le détecteur avec un angle d'inclinaison de 10 à 30° par rapport à l'objet. Cela évite les réflexions parasites et améliore la fiabilité de détection.

Que faire si la LED fonction clignote en mode réflex (avec réflecteur) ?

Un clignotement indique une intensité trop élevée. Augmentez la distance entre le capteur et le réflecteur, ou utilisez un réflecteur plus petit. Si la LED ne s'allume pas, réduisez la distance ou utilisez un réflecteur plus grand.

Quelle est la portée maximale du capteur de couleur IFM OD5011 ?

En mode réflexion directe, la portée typique est de 12,5 mm. Avec un réflecteur approprié, la portée peut être plus grande, mais dépend du réflecteur utilisé. Consultez le manuel pour les valeurs exactes.

Comment raccorder électriquement le capteur IFM OD5011 ?

Mettez l'installation hors tension. Connectez les fils selon le schéma sur l'étiquette. Pour un capteur avec une sortie : L+ (alimentation), AT (synchronisation), ET (programmation), Out (sortie), L- (masse). Pour trois sorties, des broches supplémentaires pour Out2 et Out3.

MODE D'EMPLOI OD5011 IFM

Bedienungsanleitung Operating instructions Notice pour utilisateurs

efector200®

Farbsensor Colour sensor Détecteur de couleurs

ODC

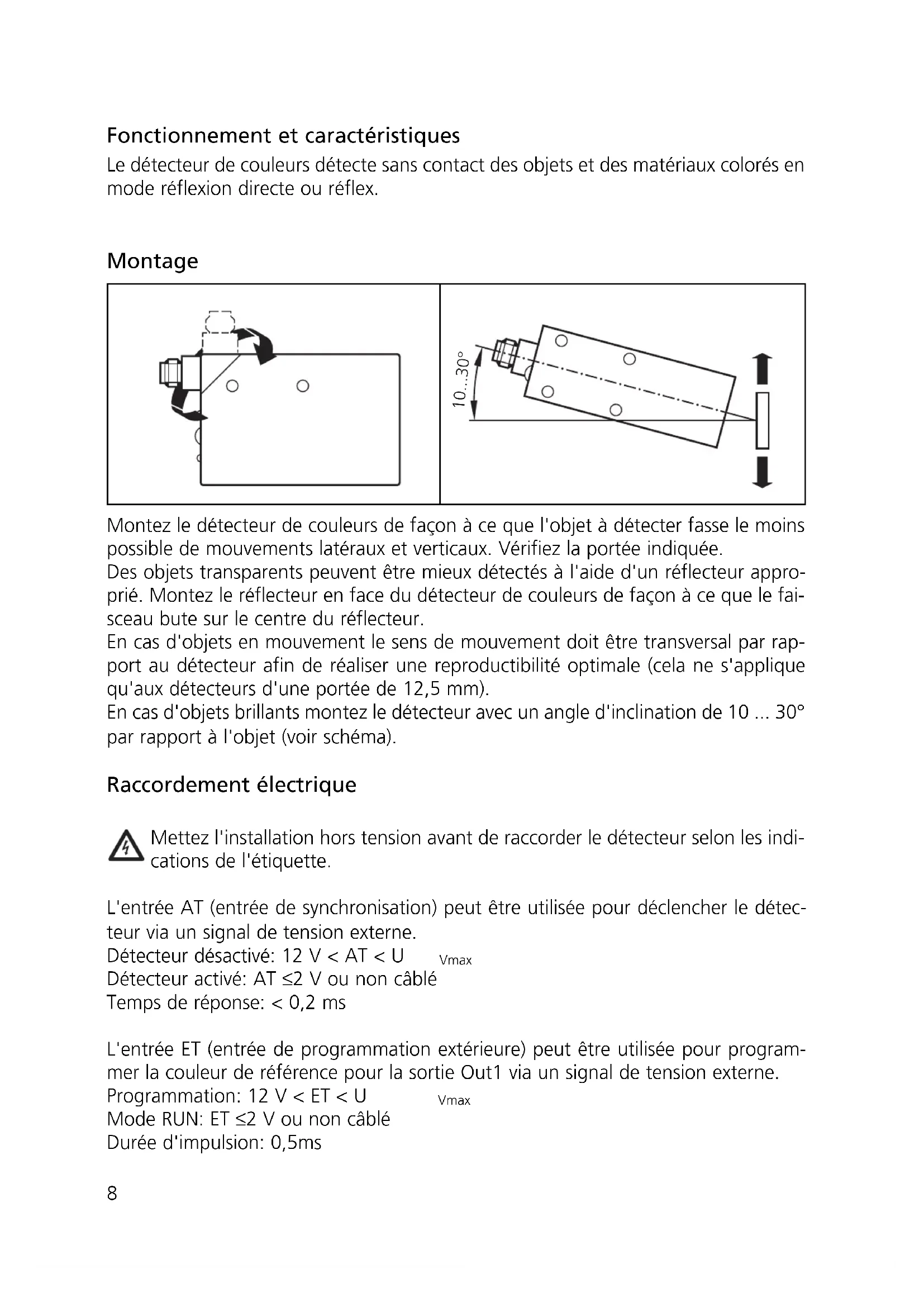

Fonctionnement et caractéristiques

Le détecteur de couleurs détecte sans contact des objets et des matériaux colorés en mode réflexion directe ou réflex.

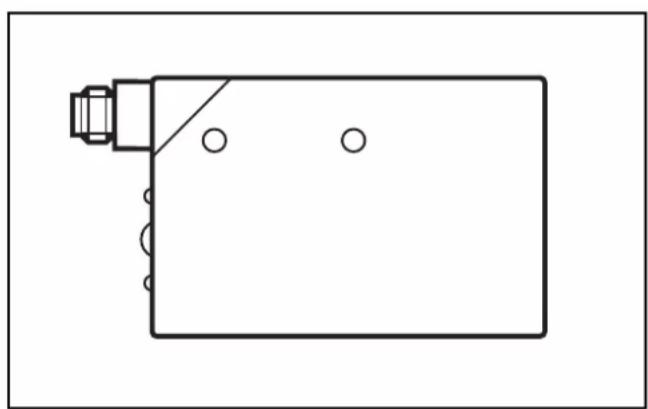

Montage

Montez le détecteur de couleurs de façon à ce que l'objet à détecter fasse le moins possible de mouvements latéraux et verticaux. Vérifiez la portée indiquée.

Des objets transparents peuvent être mieux détectés à l'aide d'un réflecteur approprié. Montez le réflecteur en face du détecteur de couleurs de façon à ce que le faisceau bute sur le centre du réflecteur.

En cas d'objets en mouvement le sens de mouvement doit être transversal par rapport au détecteur afin de réaliser une reproductibilité optimale (cela ne s'applique qu'aux détecteurs d'une portée de 12,5 mm).

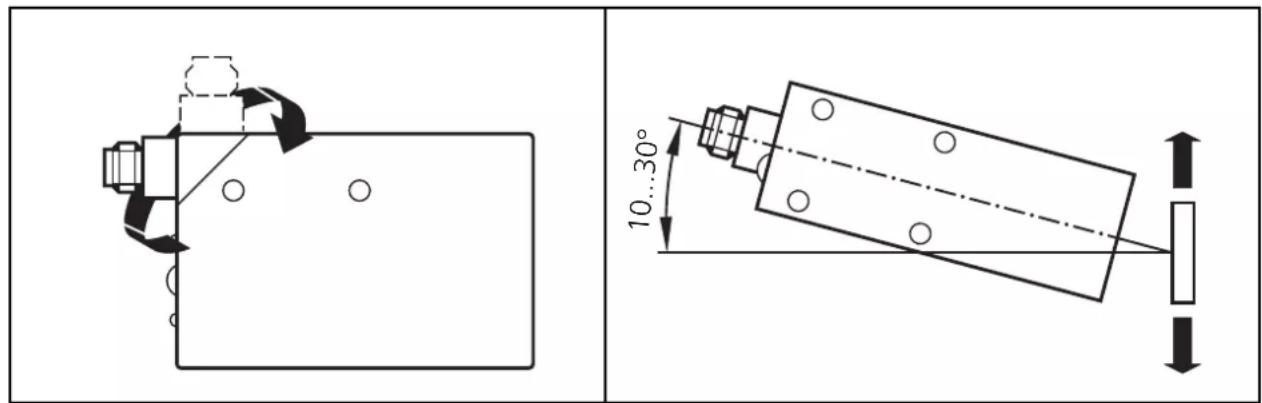

En cas d'objets brillants montez le détecteur avec un angle d'inclination de 10... 30° par rapport à l'objet (voir schéma).

Raccordement électrique

Mettez l'installation hors tension avant de raccorder le détecteur selon les indications de l'étiquette.

L'entrée AT (entrée de synchronisation) peut être utilisée pour déclencher le détecteur via un signal de tension externe.

Détecteur désactivé: 12 V < AT < U Vmax

Détecteur activé: AT ≤2 V ou non câblé

Temps de réponse: < 0,2 ms

L'entrée ET (entrée de programmation extérieure) peut être utilisée pour programmer la couleur de référence pour la sortie Out1 via un signal de tension externe.

Mode RUN: ET ≤2 V ou non câblé

Durée d'impulsion: 0,5ms

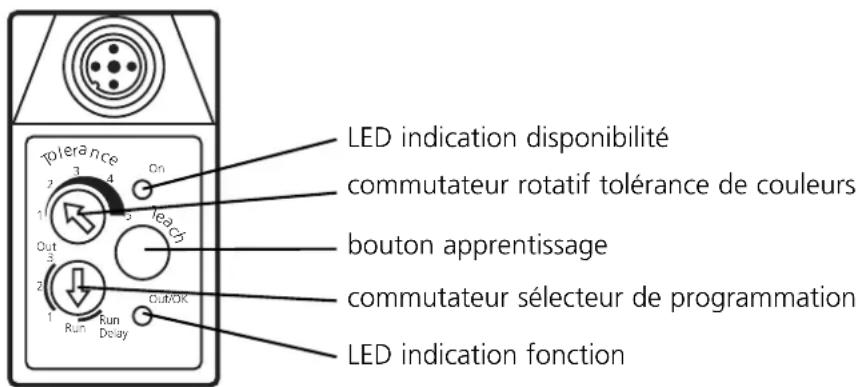

Contrôles et indications

LED indication disponibilité commutateur rotatif tolérance de couleurs bouton apprentissage commutateur sélecteur de programmation LED indication fonction

Réglage et programmation

1

Positionnez le commutateur rotatif pour la tolérance de couleurs (Tolerance) sur la résolution de la couleur souhaitée.1 = faible portée de tolérance pour détecter de faibles nuances de couleur3 = réglage de base5 = grande portée de tolérance pour détecter des familles ou des groupes de couleurs

2

Positionnez le commutateur sélecteur de programmation sur la voie de couleur à régler (sortie de commutation Out1, Out2 ou Out3).Pour les appareils avec une seule sortie de commutation positionnez le commutateur sélecteur de programmation sur Out1.

34

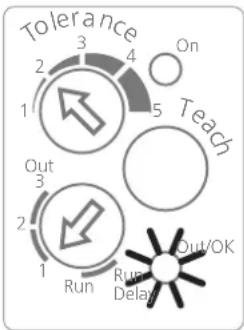

Appuyez sur le bouton Teach.Un spot lumineux rouge apparaît sur l'objet.Relâchez le bouton Teach, le spot lumineux disparaît.Après l'opération apprentissage réussie l'indication fonction (Out/OK) est allumée. Si elle clignote, l'intensité est trop grande. Inclinez le détecteur de 10 ... 30° et répétez l'opération apprentissage.Si l'indication fonction n'est pas allumée, l'intensité est trop faible. Sélectionnez un repère plus clair.Uniquement en mode réflexSi l'indication fonction clignote, agrandissez la distance détecteur/objet ou détecteur/réflecteur ou utilisez un réflecteur plus petit.Si l'indication fonction n'est pas allumée, réduisez la distance détecteur/objet ou détecteur/réflecteur ou utilisez un réflecteur plus grand.

5

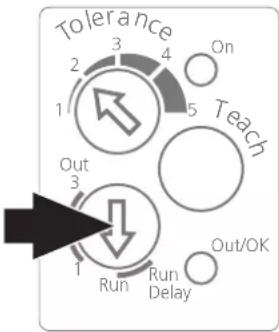

Positionnez le commutateur sélecteur de programmation sur Run ou Run Delay (temporisation au déclenchement 20 ms).Pour les détecteurs avec plusieurs sorties de commutation répétez la programmation pour les autres sorties de commutation.La tolérance de couleurs peut être déterminée individuellement pour chaque sortie de commutation.Le détecteur est disponible.Si la sortie de commutation est activée, l'indication fonction (Out/OK) est allumée.Si le réglage de la tolérance doit être changé ultérieurement, la programmation doit être refaite après changement du réglage de la tolérance.

Abmessungen • Scale drawing • Schéma d'encombrement

96 80 28 43 21 30 M12x1 M5 M5 M12x1 15 M5 40 53 69 28 39

Anschluß • connection • raccordement

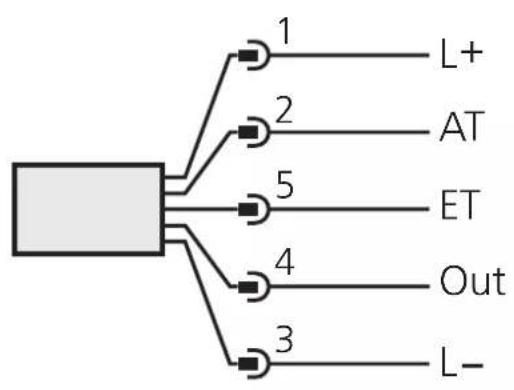

Sensor mit einem Schaltausgang Sensor with one switching output Détecteur avec une sortie de commutation

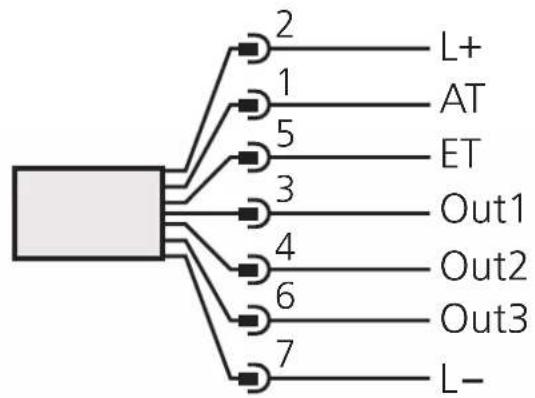

Sensor mit drei Schaltausgängen Sensor with three switching outputs Détecteur avec trois sorties de commutation

