Type de produit	Capteur de couleur
Marque	IFM
Modèle	OD5013
Fonction principale	Détection de couleurs sans contact via fibres optiques en mode réflexion directe ou barrage
Alimentation	24 V DC
Consommation électrique	< 50 mA
Sortie de commutation	1 sortie (Out1) configurable
Temps de réponse	< 0,2 ms
Entrée AT (synchronisation)	12 V < AT < Umax pour désactiver, ≤2 V pour activer
Entrée ET (programmation externe)	Durée d'impulsion 0,05 ms, active si ≤2 V
Programmation	Bouton Teach et commutateur rotatif de tolérance (1-5)
Tolérance de couleurs	Réglable de 1 (faible) à 5 (grande)
Indication fonction	LED Out/OK
Raccordement	Connecteur M12
Matériau du boîtier	Plastique
Dimensions (approx.)	60 x 30 x 30 mm
Poids (approx.)	50 g
Indice de protection	IP65
Température de fonctionnement	-10 °C à +60 °C
Accessoires fournis	Notice d'utilisation, écrous pour fibres optiques
Accessoires optionnels	Fibres optiques
Entretien et nettoyage	Nettoyer avec un chiffon sec et non pelucheux
Sécurité	Couper l'alimentation avant tout raccordement
Réparabilité	Pas de pièces réparables par l'utilisateur
Informations générales	Notice disponible en français, allemand, anglais

FOIRE AUX QUESTIONS - OD5013 IFM

Comment raccorder le capteur OD5013 ?

Mettez l'installation hors tension. Raccordez selon les indications de l'étiquette : BN (marron) pour l'alimentation positive, BU (bleu) pour le négatif, BK (noir) pour la sortie de commutation. Les entrées AT (blanc) et ET (gris) sont optionnelles.

Quelle est la portée du capteur ?

La portée dépend de la fibre optique utilisée et du mode (réflexion directe ou barrage). Consultez les spécifications de la fibre optique pour les distances exactes.

Comment programmer une couleur de référence ?

Placez le commutateur de programmation sur Out1. Amenez l'objet coloré devant la fibre. Appuyez sur le bouton Teach : un spot rouge apparaît. Relâchez : la couleur est mémorisée. La LED Out/OK s'allume si l'apprentissage a réussi.

Que faire si la LED Out/OK clignote après l'apprentissage ?

Le signal est trop fort. En mode réflexion, inclinez la tête de détection de 10 à 30°. En mode barrage, augmentez la distance entre les fibres. Recommencez l'apprentissage.

Comment régler la tolérance de couleur ?

Utilisez le commutateur rotatif Tolerance : 1 pour une faible tolérance (détection de nuances fines), 3 pour le réglage de base, 5 pour une grande tolérance (groupes de couleurs). La programmation doit être refaite après modification.

Puis utiliser une temporisation au déclenchement ?

Oui, positionnez le commutateur de programmation sur Run Delay au lieu de Run. La temporisation est alors de 20 ms.

Comment utiliser l'entrée de synchronisation AT ?

Appliquez une tension externe entre 12 V et Umax sur l'entrée AT pour désactiver le détecteur. Pour l'activer, laissez AT à ≤2 V ou non câblé. Cela permet de déclencher la mesure sur un signal externe.

Comment nettoyer le capteur OD5013 ?

Débranchez l'alimentation. Nettoyez le boîtier avec un chiffon sec et non pelucheux. N'utilisez pas de solvants ni de produits abrasifs.

Le capteur ne détecte pas les couleurs correctement. Que vérifier ?

Vérifiez l'alignement de la fibre optique, la distance à l'objet, et l'angle d'inclinaison en mode réflexion. Assurez-vous que la tolérance est adaptée et que la couleur de référence a été programmée correctement.

Où trouver la notice complète en français ?

La notice est disponible gratuitement au format PDF sur notice-facile.com. Vous pouvez également demander une traduction dans votre langue en fournissant votre adresse email.

MODE D'EMPLOI OD5013 IFM

Bedienungsanleitung Operating instructions Notice pour utilisateurs

efector200®

Farbsensor ODC Colour sensor ODC Détecteur de couleurs ODC

OD5013 OD5014

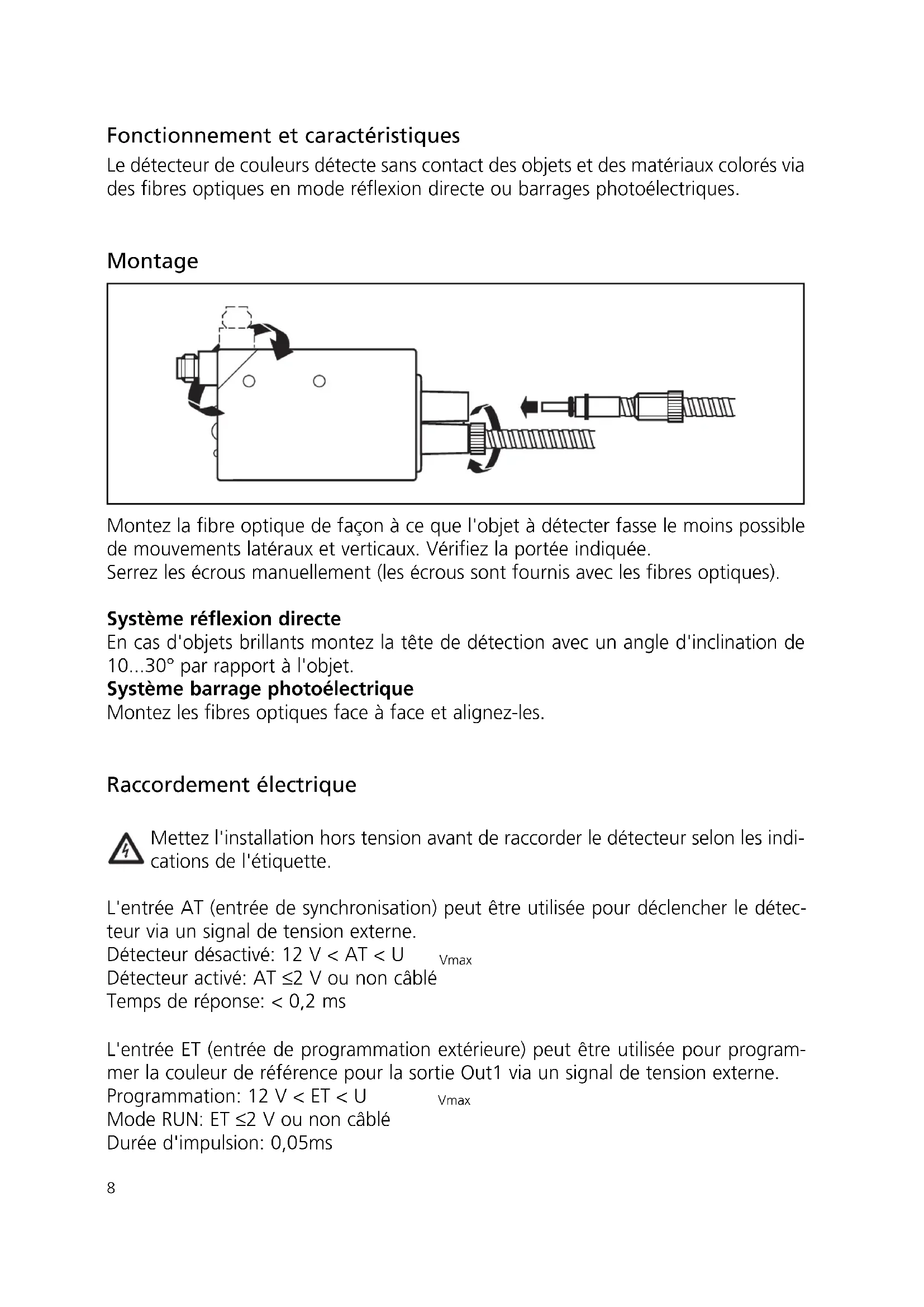

Fonctionnement et caractéristiques

Le détecteur de couleurs détecte sans contact des objets et des matériaux colorés via des fibres optiques en mode réflexion directe ou barrages photoélectriques.

Montage

Montez la fibre optique de façon à ce que l'objet à détecter fasse le moins possible de mouvements latéraux et verticaux. Vérifiez la portée indiquée.

Serrez les écrous manuellement (les écrous sont fournis avec les fibres optiques).

Système réflexion directe

En cas d'objets brillants montez la tête de détection avec un angle d'inclination de 10...30° par rapport à l'objet.

Système barrage photoélectrique

Montez les fibres optiques face à face et alignez-les.

Raccordement électrique

Mettez l'installation hors tension avant de raccorder le détecteur selon les indications de l'étiquette.

L'entrée AT (entrée de synchronisation) peut être utilisée pour déclencher le détecteur via un signal de tension externe.

Détecteur désactivé: 12 V < AT < U Vmax

Détecteur activé: AT ≤2 V ou non câblé

Temps de réponse: < 0,2 ms

L'entrée ET (entrée de programmation extérieure) peut être utilisée pour programmer la couleur de référence pour la sortie Out1 via un signal de tension externe.

Mode RUN: ET ≤2 V ou non câblé

Durée d'impulsion: 0,05ms

Contrôles et indications

Réglage et programmation

1

Positionnez le commutateur rotatif pour la tolérance de couleurs (Tolerance) sur la résolution de la couleur souhaitée.1 = faible portée de tolérancepour détecter de faibles nuances de couleur3 = réglage de base5 = grande portée de tolérancepour détecter des familles ou des groupes de couleurs

2

Positionnez le commutateur sélecteur de programmation sur Out1.

3		Appuyez sur le bouton Teach.Un spot lumineux rouge apparaît sur l'objet.Relâchez le bouton Teach, le spot lumineux disparaît.
4		Après l'opération apprentissage réussie l'indication fonction (Out/OK) est allumée.Si elle clignote, l'intensité est trop grande.Système réflexion directeInclinez la tête de détection de 10...30° et répétez l'opération apprentissage.Système barrage photoélectriqueAgrandissez la distance tête de détection/objet ou tête de détection/tête de détection.Si l'indication fonction n'est pas allumée, l'intensité est trop faible.Système réflexion directeSélectionnez un repère plus clair.Système barrage photoélectriqueRéduisez la distance tête de détection/objet ou tête de détection/tête de détection.

5

Positionnez le commutateur sélecteur de programmation sur Run ou Run Delay (temporisation au déclenchement 20 ms).Pour les détecteurs avec plusieurs sorties de commutation répétez la programmation pour les autres sorties de commutation.La tolérance de couleurs peut être déterminée individuellement pour chaque sortie de commutation.Le détecteur est disponible.Si la sortie de commutation est activée, l'indication fonction (Out/OK) est allumée.Si le réglage de la tolérance doit être changé ultérieurement, la programmation doit être refaite après changement du réglage de la tolérance.

Abmessungen • Scale drawing • Schéma d'encombrement

Anschluß • connection • raccordement

Détecteur avec une sortie de commutation

