Type de produit	Capteur de couleur
Marque	IFM
Modèle	OD5007
Principe de détection	Réflexion directe ou réflex (avec réflecteur)
Portée	Jusqu'à 12,5 mm (objet en mouvement) ; jusqu'à 200 mm (avec réflecteur)
Source lumineuse	LED rouge
Nombre de sorties de commutation	1 ou 3 (selon version)
Tension d'alimentation	12…30 V DC
Consommation électrique	< 50 mA
Temps de réponse	< 0,2 ms
Réglage de tolérance	5 positions (1 = faible, 3 = standard, 5 = large)
Programmation	Bouton Teach + sélecteur de voie (Out1/2/3)
Entrée de synchronisation (AT)	12…Vmax pour désactiver, ≤2 V ou non câblé pour activer
Entrée de programmation externe (ET)	12…Vmax pour programmation, ≤2 V ou non câblé pour mode RUN
Indicateurs	LED fonction (Out/OK) et LED spot lumineux rouge
Matériau du boîtier	Plastique (ABS)
Dimensions (L x l x H)	50 x 50 x 20 mm (approximatif)
Poids	Environ 50 g
Température de fonctionnement	-25…+60 °C
Indice de protection	IP67
Nettoyage	Nettoyer avec un chiffon doux et sec ; éviter les solvants
Réparabilité	Pièces détachées non disponibles ; appareil scellé, remplacer en cas de défaut

FOIRE AUX QUESTIONS - OD5007 IFM

Quelle est la portée maximale du capteur OD5007 ?

La portée dépend du mode de détection. En réflexion directe, elle est de 12,5 mm. Avec un réflecteur, elle peut atteindre 200 mm.

Comment programmer une couleur de référence ?

Positionnez le commutateur rotatif de tolérance sur la valeur souhaitée (1 à 5), placez le sélecteur de programmation sur la voie de sortie (Out1, Out2 ou Out3), puis appuyez brièvement sur le bouton Teach. Un spot lumineux rouge apparaît puis disparaît. Si la LED Out/OK reste allumée, l'apprentissage est réussi.

Que faire si la LED Out/OK clignote après l'apprentissage ?

Cela signifie que l'intensité lumineuse reçue est trop élevée. Inclinez le capteur de 10 à 30° par rapport à l'objet et répétez l'opération Teach. Si la LED ne s'allume pas du tout, l'intensité est trop faible : utilisez une cible plus claire.

Comment raccorder électriquement le capteur ?

Mettez l'installation hors tension. Connectez les fils selon le schéma sur l'étiquette. L'entrée AT permet une synchronisation externe, l'entrée ET permet une programmation externe. Respectez les tensions indiquées.

Quelle est la fonction de l'entrée AT ?

L'entrée AT (entrée de synchronisation) permet de désactiver le capteur avec une tension de 12 V à Vmax, ou de l'activer avec une tension ≤2 V ou non câblée.

Puis-je régler la temporisation au déclenchement ?

Oui, en positionnant le commutateur sélecteur de programmation sur Run Delay au lieu de Run, une temporisation de 20 ms est activée.

Comment détecter des objets transparents ?

Utilisez un réflecteur approprié. Montez le réflecteur en face du capteur de manière à ce que le faisceau lumineux frappe le centre du réflecteur.

Quels sont les réglages de tolérance disponibles ?

Le commutateur rotatif offre 5 positions : 1 (tolérance faible pour nuances fines), 3 (réglage standard), 5 (tolérance large pour groupes de couleurs).

Comment nettoyer le capteur ?

Nettoyez la lentille avec un chiffon doux et sec. N'utilisez jamais de solvants ou de produits abrasifs.

Que faire si le capteur ne détecte pas correctement ?

Vérifiez l'alignement, la distance et l'angle d'inclinaison (10-30° pour les objets brillants). Assurez-vous que la tolérance est adaptée. Si nécessaire, refaites un apprentissage après avoir ajusté la tolérance.

MODE D'EMPLOI OD5007 IFM

Bedienungsanleitung Operating instructions Notice pour utilisateurs

efector200

Farbsensor Colour sensor Detecteur de couleurs

ODC

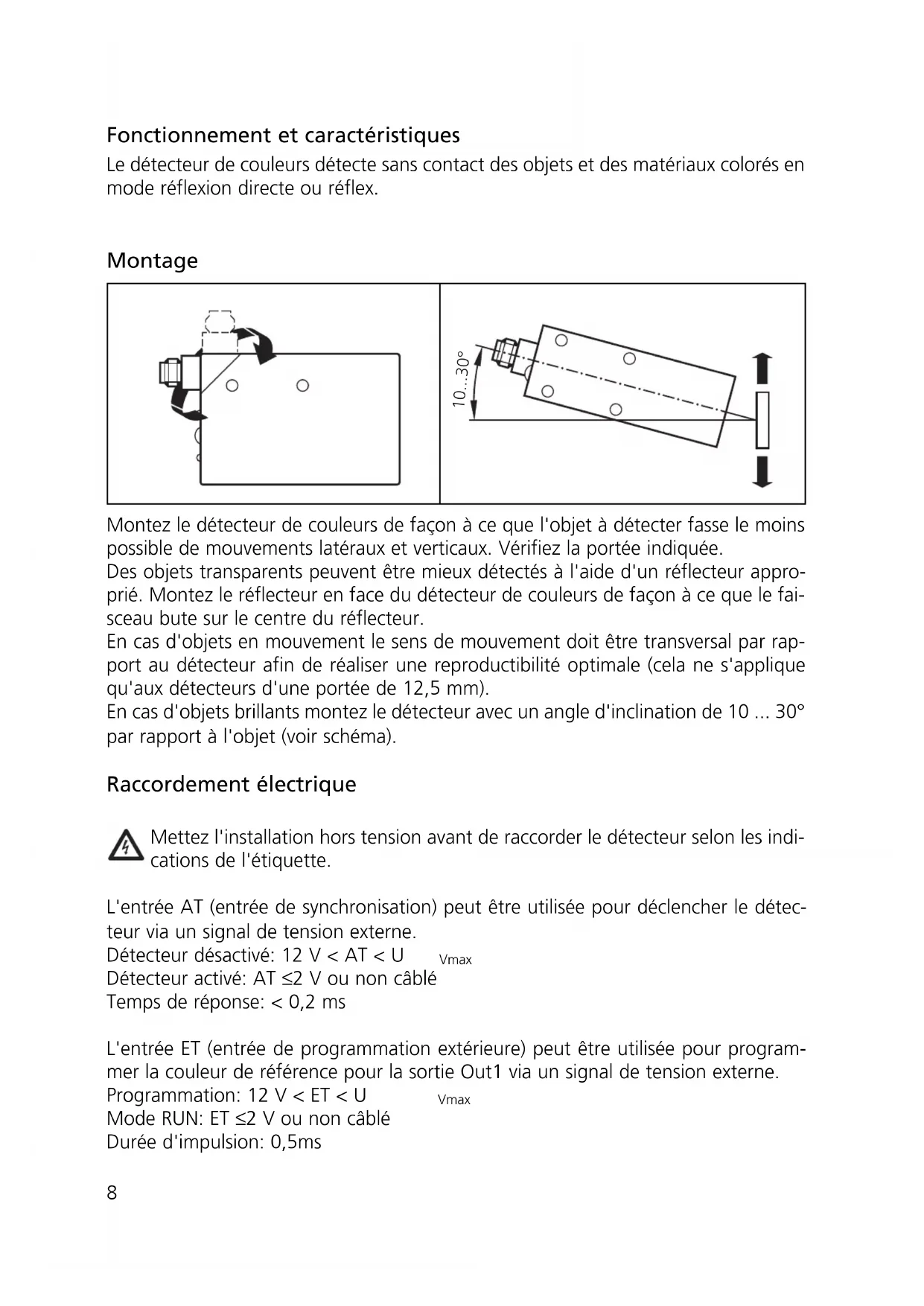

Fonctionnement et caractéristiques

Le détecteur de couleurs détecte sans contact des objets et des matériaux colorés en mode réflexion directe ou réflex.

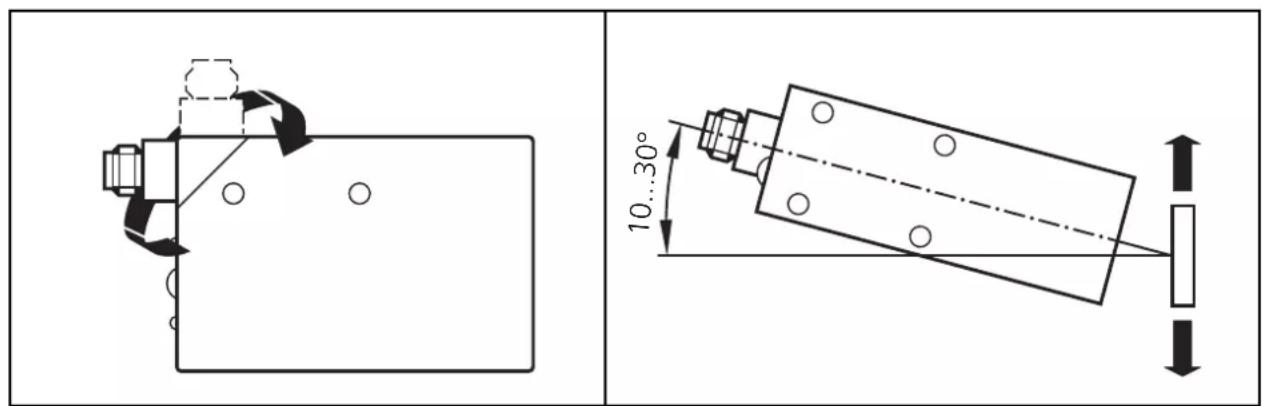

Montage

Montez le détecteur de couleurs de façon à ce que l'objet à détecter fasse le moins possible de mouvements latéraux et verticaux. Vérifiez la portée indiquée.

Des objets transparents peuvent être déetectés à l'aide d'un reflecteur approprié. Montez le reflecteur en face du détecteur de couleurs de façon à ce que le faisceau bute sur le centre du reflecteur.

En cas d'objets en mouvement le sens de mouvement doit être transversal par rapport au détecteur afin de réaliser une reproductibilité optimale (cela ne s'applique qu'aux détecteurs d'une portée de 12,5 mm).

En cas d'objets brillants montez le détecteur avec un angle d'inclination de 10... par rapport à l'objet (voir schéma).

Raccordement électrique

Mettez l'installation hors tension avant de raccorder le détecteur selon les indications de l'étiquette.

L'entrée AT (entree de synchronisation) peut etre utiliser pour déclencher le détector via un signal de tension externe.

Décteur désactifé: 12 V < AT < U Vmax

Détector activé: AT ≤2 V ou non cable

Temps de réponse: < 0,2 ms

L'entrée ET (entree de programmation exterieure) peut etre utilise pourprogrammer la couleur de reference pour la sortie Out1 via un signal de tension externe.

Programmation: 12V < ET < U Vmax

Mode RUN: ET ≤2 V ou non cable

Durée d'impulsion: 0,5ms

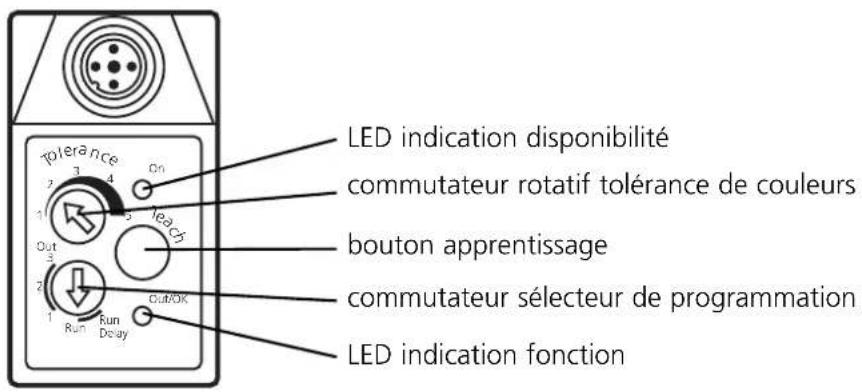

Réglage et programmation

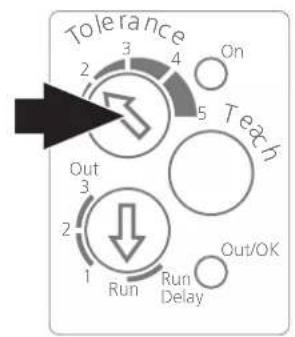

Positionnez le commutateur rotatif pour la tolération de couleurs (Tolerance) sur la résolution de la couleur souhaïée.

1 = faible portée de tolerance pour détector de faibles nuances de couleur

3 = réglage de base 5 = grande portée de tolerance pour détecter des familles ou des groupes de couleurs

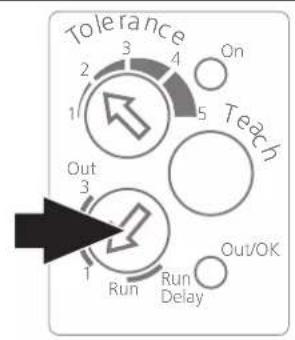

Positionnez le commutateur selecteur de programmation sur la voie de couleur à régler (sortie de commutation Out1, Out2 ou Out3).

Pour les apparèils avec une seule sortie de commutation positionné le commutateur sélecteur de programmation sur Out1.

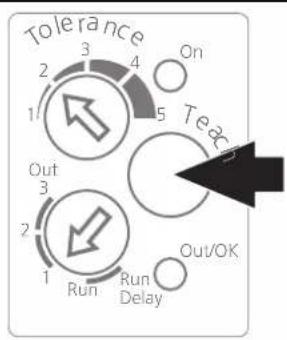

Appuyez sur le bouton Teach.

Un spot lumineux rouge apparait sur I'objet.

Relâchez le bouton Teach, le spot lumineux disparait.

4

Tolerance 1/2 3/4 5/6 Teach Out 1 Run Delay

Après l'opération apprentissage réussie l'indication fonction (Out/OK) est allumée. Si elle clignote, l'intensité est trop grande. Inclinez le détecteur de 10 ... 30° et répétez l'opération apprentissage. Si l'indication fonction n'est pas allumée, l'intensité est trop faible. Sélectionnez un repère plus clair. Uniquement en mode réflex Si l'indication fonction clignote, agrandisse la distance détecteur/object ou détector/réflecteur ou utilisez un détector plus petit. Si l'indication fonction n'est pas allumée, réduisez la distance détecteur/object ou détector/réflecteur ou utilisez un détector plus grand.

5

Tolerances 1 2 3 4 5 Teach Run Delay Out/OK

Positionnez le commutateur sélecteur de programmation sur Run ou Run Delay (temporisation au déclenchement 20 ms). Pour les détecteurs avec plusieurs sorties de commutation repêtez la programmation pour les autres sorties de com-mutation. La tolérance de couleurs peut être déter-minée individuellement pour chaque sor-tie de commutation. Le détector est disponible. Si la sortie de commutation est activée, l'indication fonction (Out/OK) est allumée. Si le réglage de la tolérance doit être changé ultérieurement, la programmation doit être refaite après changement du réglage de la tolérance.

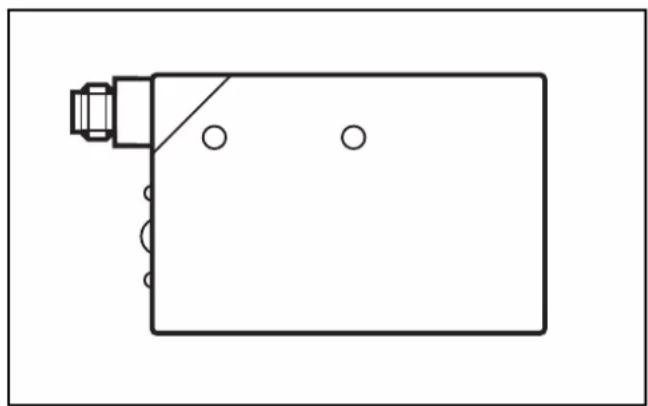

Abmessungen · Scale drawing · Schéma d'encombrement Sensor mit einem Schaltausgang Sensor with one switching output Detecteur avec une sortie de commutation

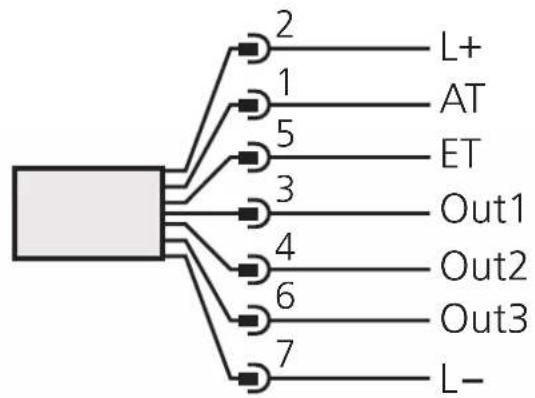

Anschluß · connection · raccordement

Sensor mit drei Schaltausgangen Sensor with three switching outputs Detecteur avec trois sorties de commutation
