Type de produit	Capteur de couleur
Marque	IFM
Modèle	OD5006
Dimensions (L x H x P)	96 x 80 x 28 mm
Poids	Environ 200 g
Alimentation	12-30 VCC
Consommation	< 1 W
Portée de détection	12,5 mm (mode réflex direct), jusqu'à 300 mm (avec réflecteur)
Nombre de sorties	1 ou 3 (selon version)
Type de sortie	Commutation (Out)
Temps de réponse	< 0,2 ms
Entrée de synchronisation (AT)	Oui
Entrée de programmation (ET)	Oui
Tolérance de couleurs	Réglable par commutateur rotatif (positions 1 à 5)
Indicateurs LED	Disponibilité, Fonction (Out/OK)
Matériau du boîtier	Métal et plastique
Indice de protection	IP65 (estimation)
Température de fonctionnement	-10 à 60 °C
Raccordement	Connecteur M12x1
Montage	Par vis M5
Fonctions spéciales	Temporisation au déclenchement réglable (20 ms)
Entretien	Nettoyer la lentille avec un chiffon doux et sec
Sécurité	Mettre l'installation hors tension avant le raccordement

FOIRE AUX QUESTIONS - OD5006 IFM

Comment installer le capteur de couleur OD5006 ?

Montez le détecteur de façon à ce que l'objet fasse le moins possible de mouvements latéraux et verticaux. Vérifiez la portée indiquée. Pour des objets brillants, inclinez le détecteur de 10 à 30° par rapport à l'objet.

Comment raccorder électriquement le capteur ?

Mettez l'installation hors tension. Raccordez le détecteur selon les indications de l'étiquette. Utilisez l'entrée AT pour la synchronisation et l'entrée ET pour la programmation externe.

Comment programmer une couleur de référence ?

Positionnez le commutateur sélecteur sur la voie de couleur (Out1, Out2 ou Out3). Appuyez sur le bouton Teach jusqu'à ce que le spot lumineux rouge apparaisse sur l'objet. Relâchez. Si la LED Out/OK est allumée, la programmation est réussie.

Que faire si la LED de fonction clignote ?

Si la LED Out/OK clignote après l'apprentissage, l'intensité est trop grande. Inclinez le détecteur de 10 à 30° et répétez la programmation. Si elle ne s'allume pas, l'intensité est trop faible : choisissez un repère plus clair.

Comment régler la tolérance de couleurs ?

Utilisez le commutateur rotatif Tolerance. Position 1 = faible tolérance (détection de faibles nuances), position 3 = réglage de base, position 5 = grande tolérance (familles de couleurs).

Quelle est la portée de détection ?

En mode réflex direct, la portée est de 12,5 mm. Avec un réflecteur approprié, la portée peut atteindre jusqu'à 300 mm.

Puis-je utiliser ce capteur avec un réflecteur ?

Oui, pour détecter des objets transparents, utilisez un réflecteur. Montez-le en face du détecteur, centré sur le faisceau.

Comment nettoyer le capteur ?

Nettoyez la lentille avec un chiffon doux et sec pour éviter les rayures. N'utilisez pas de produits chimiques agressifs.

Que faire si le capteur ne détecte pas correctement ?

Vérifiez l'alignement, la distance et l'inclinaison. Assurez-vous que la tolérance est adaptée. Si le problème persiste, refaites la programmation après avoir ajusté la tolérance.

Comment réinitialiser les réglages ?

Il n'y a pas de fonction de réinitialisation dédiée. Pour changer les réglages, reprogrammez chaque sortie après avoir modifié la tolérance ou le sélecteur de programme.

MODE D'EMPLOI OD5006 IFM

Bedienungsanleitung Operating instructions Notice pour utilisateurs

efector200®

Farbsensor Colour sensor Détecteur de couleurs

ODC

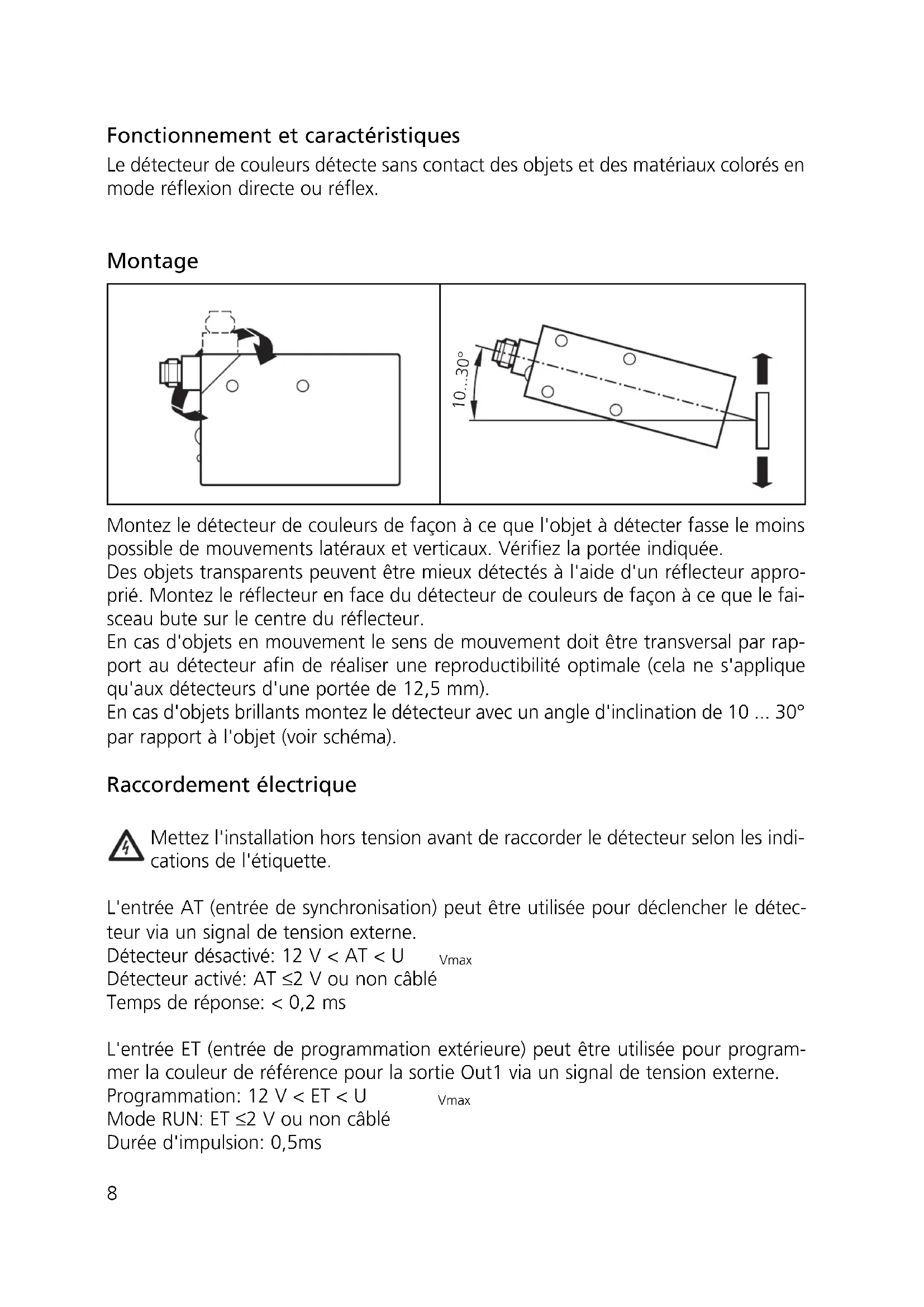

Fonctionnement et caractéristiques

Le détecteur de couleurs détecte sans contact des objets et des matériaux colorés en mode réflexion directe ou réflex.

Montage

Montez le détecteur de couleurs de façon à ce que l'objet à détecter fasse le moins possible de mouvements latéraux et verticaux. Vérifiez la portée indiquée.

Des objets transparents peuvent être mieux détectés à l'aide d'un réflecteur approprié. Montez le réflecteur en face du détecteur de couleurs de façon à ce que le faisceau bute sur le centre du réflecteur.

En cas d'objets en mouvement le sens de mouvement doit être transversal par rapport au détecteur afin de réaliser une reproductibilité optimale (cela ne s'applique qu'aux détecteurs d'une portée de 12,5 mm).

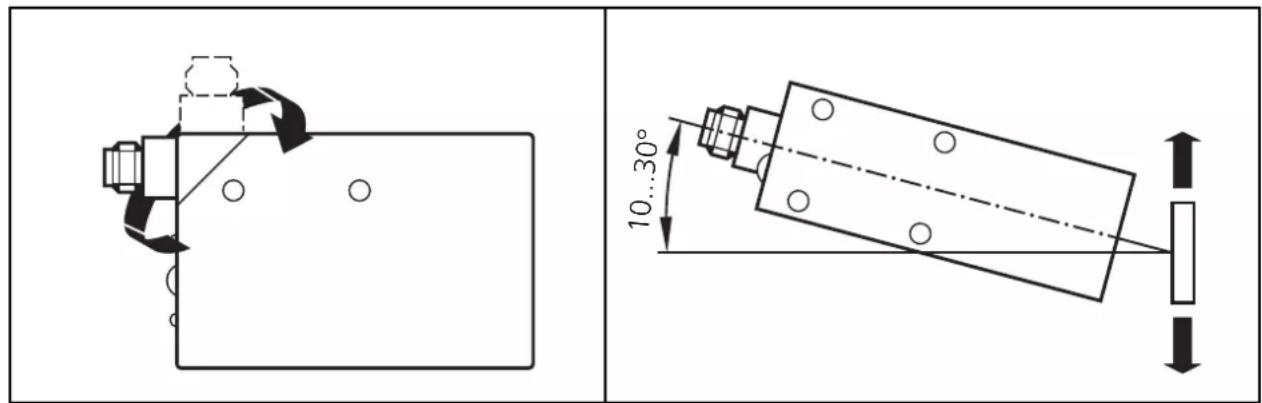

En cas d'objets brillants montez le détecteur avec un angle d'inclination de 10... 30° par rapport à l'objet (voir schéma).

Raccordement électrique

Mettez l'installation hors tension avant de raccorder le détecteur selon les indications de l'étiquette.

L'entrée AT (entrée de synchronisation) peut être utilisée pour déclencher le détecteur via un signal de tension externe.

Détecteur désactivé: 12 V < AT < U Vmax

Détecteur activé: AT ≤2 V ou non câblé

Temps de réponse: < 0,2 ms

L'entrée ET (entrée de programmation extérieure) peut être utilisée pour programmer la couleur de référence pour la sortie Out1 via un signal de tension externe.

Mode RUN: ET ≤2 V ou non câblé

Durée d'impulsion: 0,5ms

Contrôles et indications

Réglage et programmation

1

Positionnez le commutateur rotatif pour la tolérance de couleurs (Tolerance) sur la résolution de la couleur souhaitée.1 = faible portée de tolérance pour détecter de faibles nuances de couleur3 = réglage de base5 = grande portée de tolérance pour détecter des familles ou des groupes de couleurs

2

Positionnez le commutateur sélecteur de programmation sur la voie de couleur à régler (sortie de commutation Out1, Out2 ou Out3).Pour les appareils avec une seule sortie de commutation positionnez le commutateur sélecteur de programmation sur Out1.

34

Appuyez sur le bouton Teach.Un spot lumineux rouge apparaît sur l'objet.Relâchez le bouton Teach, le spot lumineux disparaît.Après l'opération apprentissage réussie l'indication fonction (Out/OK) est allumée. Si elle clignote, l'intensité est trop grande. Inclinez le détecteur de 10 ... 30° et répétez l'opération apprentissage.Si l'indication fonction n'est pas allumée, l'intensité est trop faible. Sélectionnez un repère plus clair.Uniquement en mode réflexSi l'indication fonction clignote, agrandissez la distance détecteur/objet ou détecteur/réflecteur ou utilisez un réflecteur plus petit.Si l'indication fonction n'est pas allumée, réduisez la distance détecteur/objet ou détecteur/réflecteur ou utilisez un réflecteur plus grand.

5

Positionnez le commutateur sélecteur de programmation sur Run ou Run Delay (temporisation au déclenchement 20 ms).Pour les détecteurs avec plusieurs sorties de commutation répétez la programmation pour les autres sorties de commutation.La tolérance de couleurs peut être déterminée individuellement pour chaque sortie de commutation.Le détecteur est disponible.Si la sortie de commutation est activée, l'indication fonction (Out/OK) est allumée.Si le réglage de la tolérance doit être changé ultérieurement, la programmation doit être refaite après changement du réglage de la tolérance.

Abmessungen • Scale drawing • Schéma d'encombrement

Anschluß • connection • raccordement

Sensor mit einem Schaltausgang Sensor with one switching output Détecteur avec une sortie de commutation

Sensor mit drei Schaltausgängen Sensor with three switching outputs Détecteur avec trois sorties de commutation

