MODE D'EMPLOI OD5014 IFM

Bedienungsanleitung Operating instructions Notice pour utilisateurs

efector200®

Farbsensor ODC Colour sensor ODC Détecteur de couleurs ODC

OD5013 OD5014

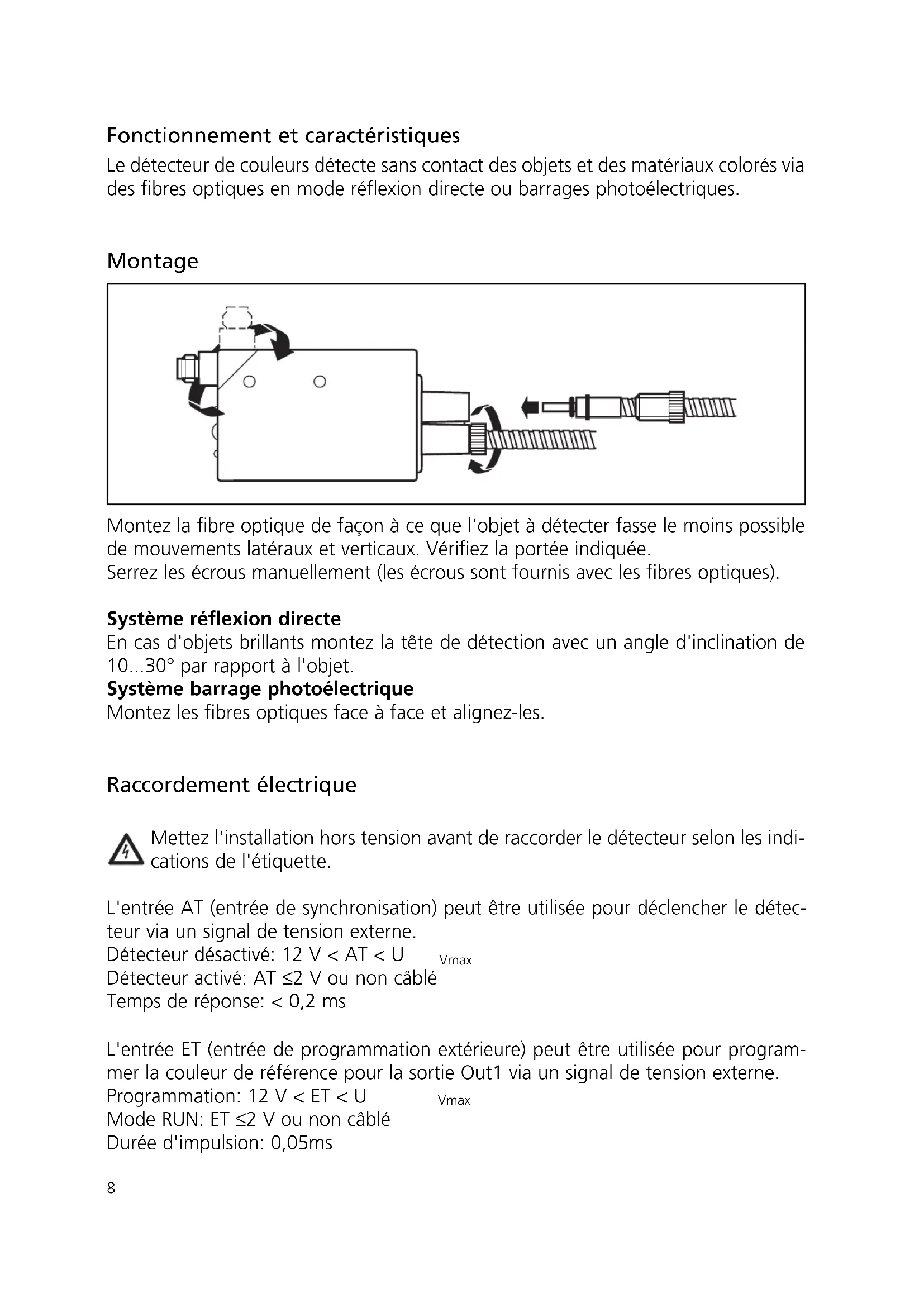

Fonctionnement et caractéristiques

Le détecteur de couleurs détecte sans contact des objets et des matériaux colorés via des fibres optiques en mode réflexion directe ou barrages photoélectriques.

Montage

Montez la fibre optique de façon à ce que l'objet à détecter fasse le moins possible de mouvements latéraux et verticaux. Vérifiez la portée indiquée.

Serrez les écrous manuellement (les écrous sont fournis avec les fibres optiques).

Système réflexion directe

En cas d'objets brillants montez la tête de détection avec un angle d'inclination de 10...30° par rapport à l'objet.

Système barrage photoélectrique

Montez les fibres optiques face à face et alignez-les.

Raccordement électrique

Mettez l'installation hors tension avant de raccorder le détecteur selon les indications de l'étiquette.

L'entrée AT (entrée de synchronisation) peut être utilisée pour déclencher le détecteur via un signal de tension externe.

Détecteur désactivé: 12 V < AT < U Vmax

Détecteur activé: AT ≤2 V ou non câblé

Temps de réponse: < 0,2 ms

L'entrée ET (entrée de programmation extérieure) peut être utilisée pour programmer la couleur de référence pour la sortie Out1 via un signal de tension externe.

Mode RUN: ET ≤2 V ou non câblé

Durée d'impulsion: 0,05ms

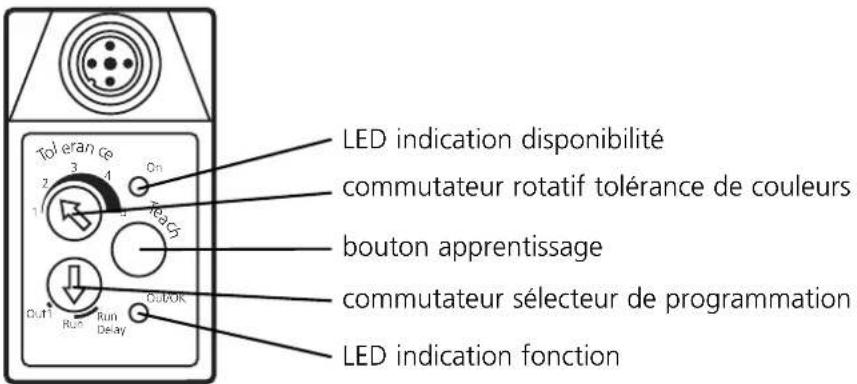

Contrôles et indications

Réglage et programmation

1

Positionnez le commutateur rotatif pour la tolérance de couleurs (Tolerance) sur la résolution de la couleur souhaitée.1 = faible portée de tolérancepour détecter de faibles nuances de couleur3 = réglage de base5 = grande portée de tolérancepour détecter des familles ou des groupes de couleurs

2

Positionnez le commutateur sélecteur de programmation sur Out1.

3		Appuyez sur le bouton Teach.Un spot lumineux rouge apparaît sur l'objet.Relâchez le bouton Teach, le spot lumineux disparaît.
4		Après l'opération apprentissage réussie l'indication fonction (Out/OK) est allumée.Si elle clignote, l'intensité est trop grande.Système réflexion directeInclinez la tête de détection de 10...30° et répétez l'opération apprentissage.Système barrage photoélectriqueAgrandissez la distance tête de détection/objet ou tête de détection/tête de détection.Si l'indication fonction n'est pas allumée, l'intensité est trop faible.Système réflexion directeSélectionnez un repère plus clair.Système barrage photoélectriqueRéduisez la distance tête de détection/objet ou tête de détection/tête de détection.

5

Positionnez le commutateur sélecteur de programmation sur Run ou Run Delay (temporisation au déclenchement 20 ms).Pour les détecteurs avec plusieurs sorties de commutation répétez la programmation pour les autres sorties de commutation.La tolérance de couleurs peut être déterminée individuellement pour chaque sortie de commutation.Le détecteur est disponible.Si la sortie de commutation est activée, l'indication fonction (Out/OK) est allumée.Si le réglage de la tolérance doit être changé ultérieurement, la programmation doit être refaite après changement du réglage de la tolérance.

Abmessungen • Scale drawing • Schéma d'encombrement

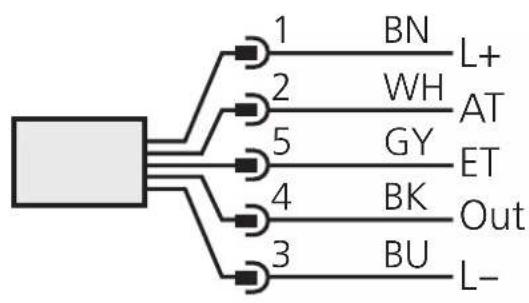

Anschluß • connection • raccordement

Détecteur avec une sortie de commutation

