OD5009 - Capteur de couleur IFM - Notice d'utilisation et mode d'emploi gratuit

Marque	IFM
Modèle	OD5009
Type de produit	Capteur de couleur
Dimensions (L x H x P)	96 x 80 x 28 mm
Poids	Environ 200 g
Alimentation	10…30 V CC
Sorties de commutation	1 ou 3 sorties (selon version)
Portée	12,5 mm (objet) ou plusieurs mètres (réflecteur)
Temps de réponse	< 0,2 ms
Fonctions principales	Détection de couleurs sans contact en mode réflexion directe ou réflex
Réglage de tolérance	Commutateur rotatif 3 positions (1, 3, 5)
Programmation	Bouton Teach et commutateur sélecteur de programmation
Indicateurs LED	LED disponibilité, LED fonction (Out/OK)
Entrée AT	Entrée de synchronisation (désactive capteur si 12 V < AT < Umax)
Entrée ET	Entrée de programmation extérieure pour couleur de référence
Raccordement électrique	Connecteur M12
Température de fonctionnement	0…60 °C (estimation)
Protection	IP67 (estimation)
Entretien et nettoyage	Nettoyer la face avant avec un chiffon doux et sec
Sécurité	Mettre l'installation hors tension avant le raccordement
Pièces détachées et réparabilité	Réflecteurs et câbles en option (consulter IFM)
Informations générales	Détecteur de couleurs pour applications industrielles

FOIRE AUX QUESTIONS - OD5009 IFM

Comment programmer une couleur de référence sur le capteur OD5009 ?

Placez le commutateur sélecteur sur la voie de sortie souhaitée (Out1, Out2 ou Out3). Positionnez le commutateur de tolérance sur la résolution voulue (1=faible tolérance, 3=standard, 5=large). Appuyez sur le bouton Teach jusqu'à ce que la LED fonction s'allume. Si elle clignote, l'intensité est trop forte : inclinez le capteur de 10 à 30° ou ajustez la distance.

Comment régler la tolérance de couleur ?

Utilisez le commutateur rotatif Tolerance sur le dessus du capteur. Position 1 : détection de nuances fines ; position 3 : réglage de base ; position 5 : détection de familles de couleurs. Après changement, la programmation doit être refaite.

Que signifient les LED sur le capteur ?

La LED disponibilité indique la mise sous tension. La LED fonction (Out/OK) s'allume lorsque la sortie de commutation est activée (couleur reconnue). Elle clignote en cas d'intensité trop forte ou trop faible pendant l'apprentissage.

Comment raccorder le capteur OD5009 ?

Mettez l'installation hors tension. Connectez le capteur selon le schéma de raccordement : L+ (alimentation), L- (masse), AT (synchronisation), ET (programmation externe), Out(s) (sorties). Utilisez un connecteur M12. Respectez les tensions indiquées.

Quelle est la portée du capteur ?

En mode réflexion directe (objet), la portée est de 12,5 mm. En mode réflex (avec réflecteur), la portée peut atteindre plusieurs mètres selon le réflecteur utilisé. Pour les objets brillants, inclinez le capteur de 10 à 30°.

Comment utiliser l'entrée AT (synchronisation) ?

L'entrée AT permet de désactiver le capteur via un signal externe. Pour désactiver : appliquez 12 V < AT < U_max. Pour activer : AT ≤ 2 V ou laissez non câblé. Utile pour éviter des détections intempestives.

Comment programmer la couleur de référence via l'entrée ET ?

En mode RUN (ET ≤ 2 V ou non câblé), vous pouvez envoyer une impulsion de 0,5 ms sur ET pour programmer la couleur de référence pour Out1. Maintenez la couleur cible devant le capteur pendant l'impulsion.

Comment monter le capteur correctement ?

Montez-le de façon à minimiser les mouvements latéraux et verticaux de l'objet. Pour les objets transparents, utilisez un réflecteur placé en face du capteur. Pour les objets brillants, inclinez le capteur de 10 à 30° par rapport à l'objet.

Que faire si la LED fonction clignote pendant l'apprentissage ?

Si elle clignote, l'intensité lumineuse reçue est trop élevée. Inclinez le capteur de 10 à 30° ou augmentez la distance objet/capteur (surtout en mode réflex). Si elle ne s'allume pas du tout, réduisez la distance ou utilisez un réflecteur plus grand.

Peut-on utiliser le capteur avec plusieurs sorties ?

Oui, le modèle OD5009 existe en versions à 1 ou 3 sorties de commutation. Pour chaque sortie (Out1, Out2, Out3), vous pouvez programmer une couleur de référence différente et une tolérance individuelle. Répétez la procédure d'apprentissage pour chaque voie.

MODE D'EMPLOI OD5009 IFM

Bedienungsanleitung Operating instructions Notice pour utilisateurs

efector200®

Farbsensor Colour sensor Détecteur de couleurs

ODC

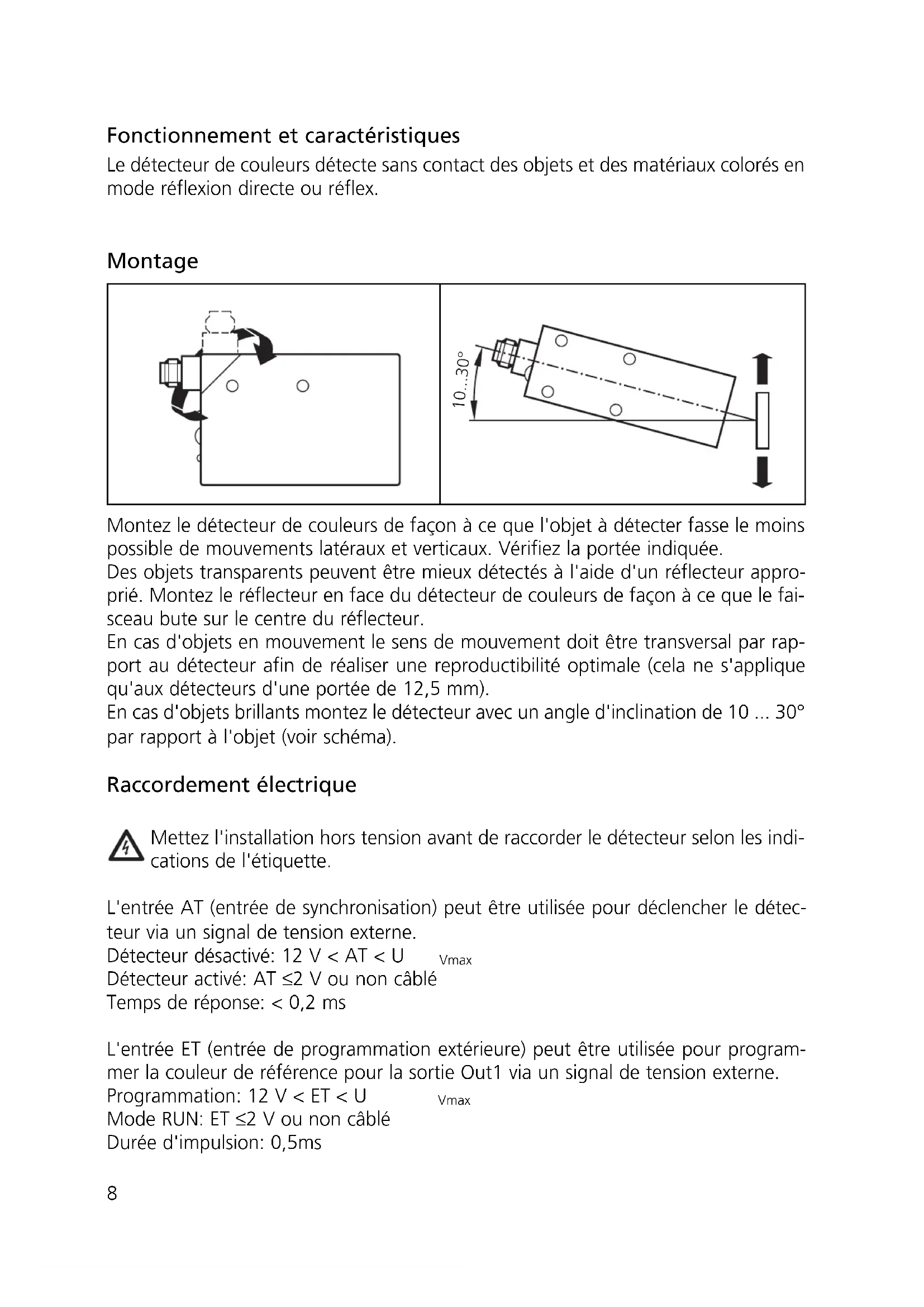

Fonctionnement et caractéristiques

Le détecteur de couleurs détecte sans contact des objets et des matériaux colorés en mode réflexion directe ou réflex.

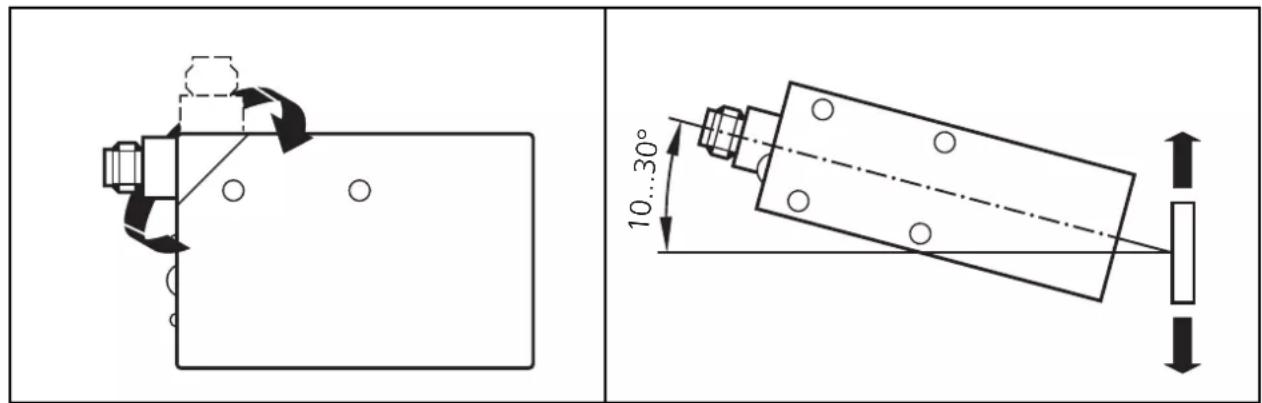

Montage

Montez le détecteur de couleurs de façon à ce que l'objet à détecter fasse le moins possible de mouvements latéraux et verticaux. Vérifiez la portée indiquée.

Des objets transparents peuvent être mieux détectés à l'aide d'un réflecteur approprié. Montez le réflecteur en face du détecteur de couleurs de façon à ce que le faisceau bute sur le centre du réflecteur.

En cas d'objets en mouvement le sens de mouvement doit être transversal par rapport au détecteur afin de réaliser une reproductibilité optimale (cela ne s'applique qu'aux détecteurs d'une portée de 12,5 mm).

En cas d'objets brillants montez le détecteur avec un angle d'inclination de 10... 30° par rapport à l'objet (voir schéma).

Raccordement électrique

Mettez l'installation hors tension avant de raccorder le détecteur selon les indications de l'étiquette.

L'entrée AT (entrée de synchronisation) peut être utilisée pour déclencher le détecteur via un signal de tension externe.

Détecteur désactivé: 12 V < AT < U Vmax

Détecteur activé: AT ≤2 V ou non câblé

Temps de réponse: < 0,2 ms

L'entrée ET (entrée de programmation extérieure) peut être utilisée pour programmer la couleur de référence pour la sortie Out1 via un signal de tension externe.

Mode RUN: ET ≤2 V ou non câblé

Durée d'impulsion: 0,5ms

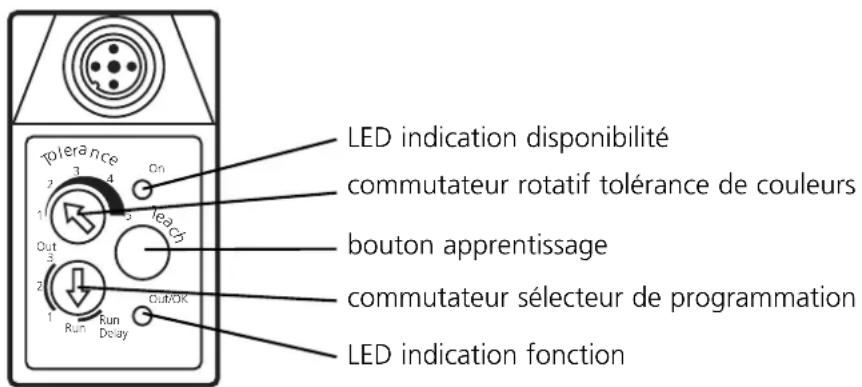

Contrôles et indications

Réglage et programmation

1

Positionnez le commutateur rotatif pour la tolérance de couleurs (Tolerance) sur la résolution de la couleur souhaitée.1 = faible portée de tolérancepour détecter de faibles nuances de couleur3 = réglage de base5 = grande portée de tolérancepour détecter des familles ou des groupes de couleurs

2

Positionnez le commutateur sélecteur de programmation sur la voie de couleur à régler (sortie de commutation Out1, Out2 ou Out3).Pour les appareils avec une seule sortie de commutation positionnez le commutateur sélecteur de programmation sur Out1.

34

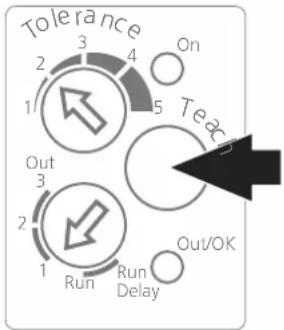

Appuyez sur le bouton Teach.Un spot lumineux rouge apparaît sur l'objet.Relâchez le bouton Teach, le spot lumineux disparaît.Après l'opération apprentissage réussie l'indication fonction (Out/OK) est allumée. Si elle clignote, l'intensité est trop grande. Inclinez le détecteur de 10 ... 30° et répétez l'opération apprentissage.Si l'indication fonction n'est pas allumée, l'intensité est trop faible. Sélectionnez un repère plus clair.Uniquement en mode réflexSi l'indication fonction clignote, agrandissez la distance détecteur/objet ou détecteur/réflecteur ou utilisez un réflecteur plus petit.Si l'indication fonction n'est pas allumée, réduisez la distance détecteur/objet ou détecteur/réflecteur ou utilisez un réflecteur plus grand.

5

Positionnez le commutateur sélecteur de programmation sur Run ou Run Delay (temporisation au déclenchement 20 ms).Pour les détecteurs avec plusieurs sorties de commutation répétez la programmation pour les autres sorties de commutation.La tolérance de couleurs peut être déterminée individuellement pour chaque sortie de commutation.Le détecteur est disponible.Si la sortie de commutation est activée, l'indication fonction (Out/OK) est allumée.Si le réglage de la tolérance doit être changé ultérieurement, la programmation doit être refaite après changement du réglage de la tolérance.

Abmessungen • Scale drawing • Schéma d'encombrement

Anschluß • connection • raccordement

Sensor mit einem Schaltausgang Sensor with one switching output Détecteur avec une sortie de commutation

Sensor mit drei Schaltausgängen Sensor with three switching outputs Détecteur avec trois sorties de commutation

