Type de produit	Capteur de couleur
Marque	IFM
Modèle	OD5010
Catégorie	Détecteur de couleurs
Technologie de détection	Réflexion directe ou réflexion sur réflecteur
Portée	12,5 mm (ou jusqu'à plusieurs mètres avec réflecteur)
Nombre de sorties de commutation	1 ou 3 (selon variante)
Tension d'alimentation	18...30 V DC
Consommation électrique	< 50 mA (sans charge)
Temps de réponse	< 0,2 ms
Dimensions (L x l x H)	96 x 28 x 80 mm
Poids	Environ 150 g
Matériau du boîtier	Plastique (selon norme IFM)
Indice de protection	IP67 (estimation)
Fonction d'apprentissage	Bouton Teach pour enregistrer couleur de référence
Réglage de tolérance de couleurs	Commutateur rotatif 5 positions (1 : faible tolérance, 3 : réglage de base, 5 : grande tolérance)
Indications LED	LED disponibilité (marche) et LED fonction (sortie active)
Raccordement électrique	Connecteur M12x1 (5 ou 8 broches selon version)
Température de fonctionnement	0...+60 °C (estimation)
Accessoires inclus	Notice d'utilisation, réflecteur optionnel (non fourni)

FOIRE AUX QUESTIONS - OD5010 IFM

Comment programmer une couleur de référence sur le capteur OD5010 ?

Placez le commutateur sélecteur de programmation sur la voie souhaitée (Out1, Out2 ou Out3), puis appuyez sur le bouton Teach. Un spot lumineux rouge apparaît. Relâchez le bouton : si la LED fonction s'allume, la couleur est enregistrée. Si elle clignote, inclinez le capteur de 10 à 30° ou ajustez la distance.

Que signifie le clignotement de la LED fonction après un apprentissage ?

Un clignotement indique une intensité lumineuse trop élevée. Dans ce cas, inclinez le capteur de 10 à 30° par rapport à l'objet ou augmentez la distance (en mode réflex). Si la LED ne s'allume pas, l'intensité est trop faible : choisissez un repère plus clair ou rapprochez le capteur.

Comment régler la tolérance de couleur ?

Utilisez le commutateur rotatif Tolerance. Position 1 : faible tolérance pour nuances fines, position 3 : réglage standard, position 5 : grande tolérance pour familles de couleurs. Après modification, reprogrammez la couleur de référence.

Quelle est la portée maximale du capteur OD5010 ?

La portée typique est de 12,5 mm en mode réflexion directe. Avec un réflecteur adapté, elle peut atteindre plusieurs mètres. Consultez la notice pour les valeurs exactes selon le réflecteur utilisé.

Peut-on détecter des objets transparents ?

Oui, en utilisant un réflecteur approprié. Montez le réflecteur en face du capteur de sorte que le faisceau frappe son centre.

Comment raccorder électriquement le capteur ?

Mettez l'installation hors tension. Raccordez les fils selon le schéma fourni : L+ (alimentation), L- (masse), Out1/Out2/Out3 (sorties), AT (entrée de synchronisation) et ET (entrée de programmation extérieure). Utilisez un connecteur M12x1.

Quel est le temps de réponse du capteur ?

Le temps de réponse est inférieur à 0,2 ms, ce qui permet une détection rapide des objets en mouvement.

Comment nettoyer le capteur ?

Nettoyez la lentille avec un chiffon doux et non abrasif. Évitez les solvants agressifs. Déconnectez l'alimentation avant tout entretien.

Que faire si la LED disponibilité ne s'allume pas ?

Vérifiez l'alimentation électrique (tension 18-30 V DC) et les connexions. Si le problème persiste, contactez le service technique IFM.

Le capteur dispose-t-il d'une fonction de temporisation ?

Oui, en positionnant le commutateur sélecteur de programmation sur 'Run Delay', une temporisation au déclenchement de 20 ms est activée. Cela permet d'éviter des commutations intempestives.

MODE D'EMPLOI OD5010 IFM

Bedienungsanleitung Operating instructions Notice pour utilisateurs

efector200®

Farbsensor Colour sensor Détecteur de couleurs

ODC

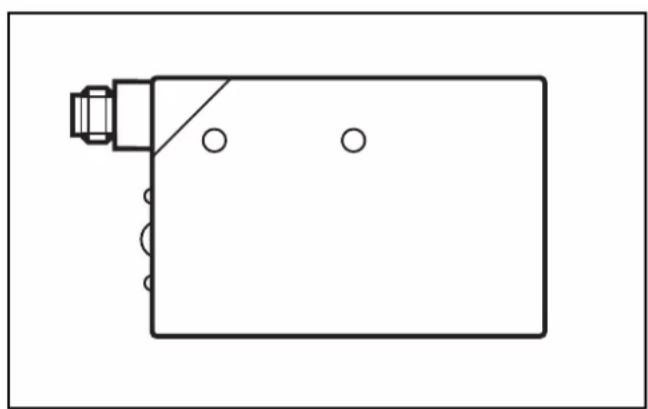

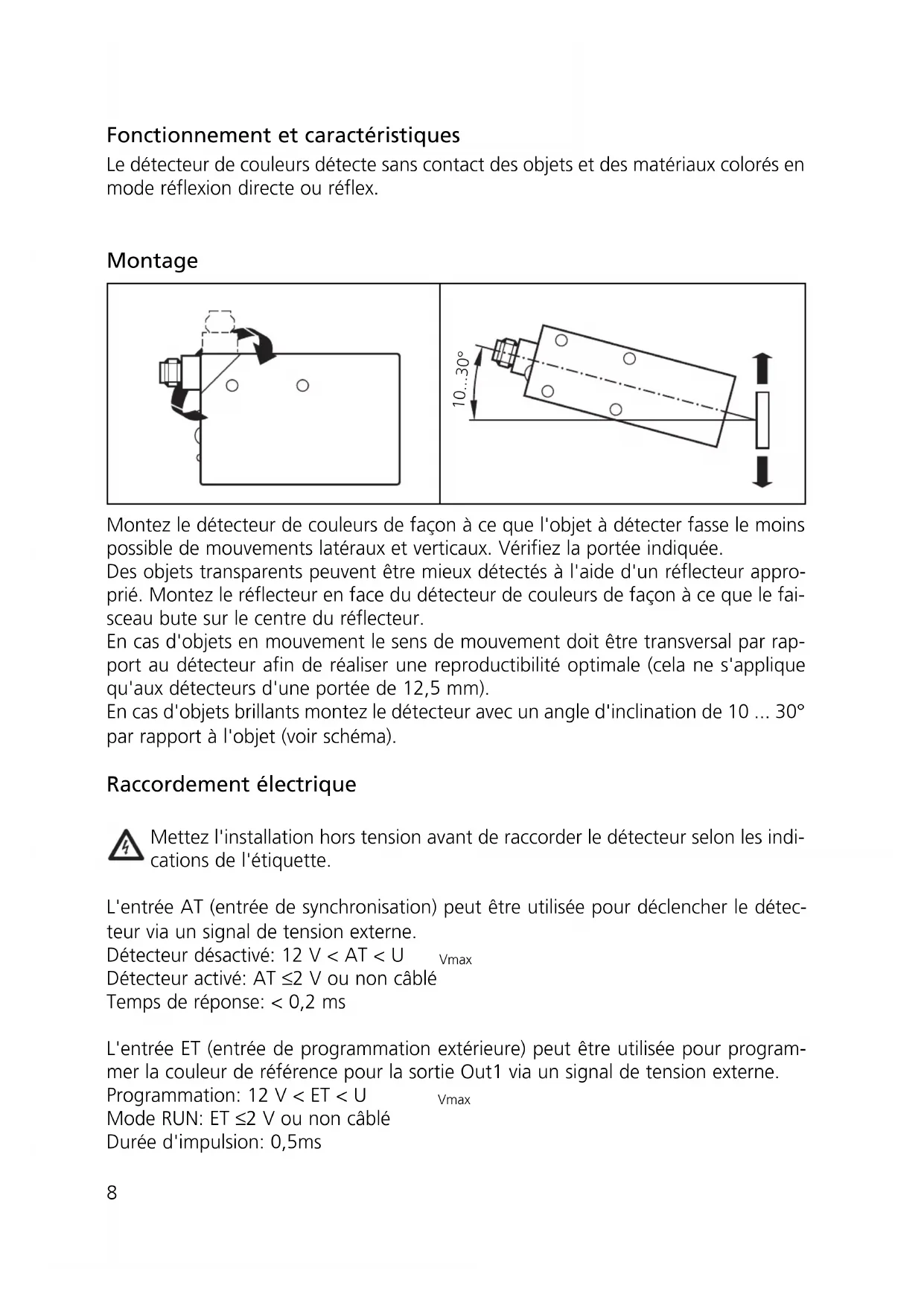

Fonctionnement et caractéristiques

Le détecteur de couleurs détecte sans contact des objets et des matériaux colorés en mode réflexion directe ou réflex.

Montage

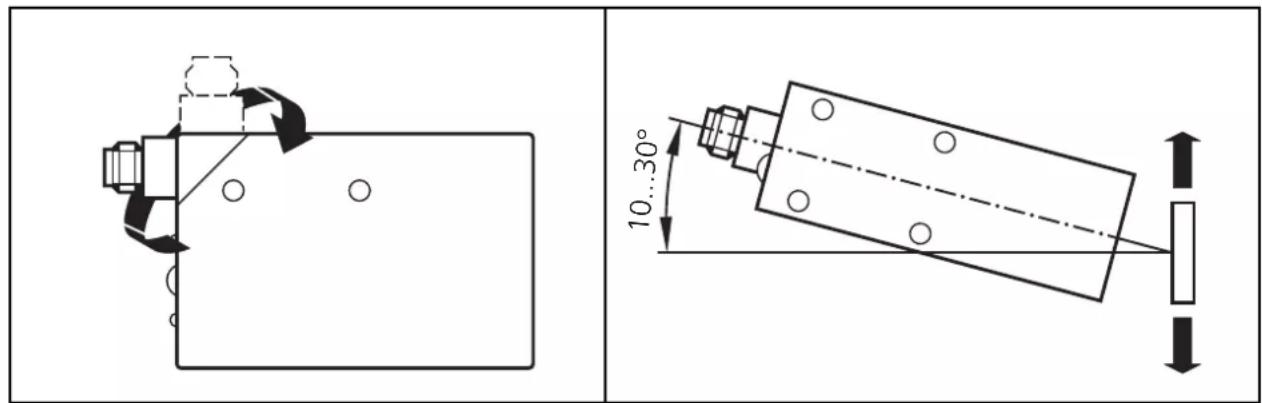

Montez le détecteur de couleurs de façon à ce que l'objet à détecter fasse le moins possible de mouvements latéraux et verticaux. Vérifiez la portée indiquée.

Des objets transparents peuvent être mieux détectés à l'aide d'un réflecteur approprié. Montez le réflecteur en face du détecteur de couleurs de façon à ce que le faisceau bute sur le centre du réflecteur.

En cas d'objets en mouvement le sens de mouvement doit être transversal par rapport au détecteur afin de réaliser une reproductibilité optimale (cela ne s'applique qu'aux détecteurs d'une portée de 12,5 mm).

En cas d'objets brillants montez le détecteur avec un angle d'inclination de 10... 30° par rapport à l'objet (voir schéma).

Raccordement électrique

Mettez l'installation hors tension avant de raccorder le détecteur selon les indications de l'étiquette.

L'entrée AT (entrée de synchronisation) peut être utilisée pour déclencher le détecteur via un signal de tension externe.

Détecteur désactivé: 12 V < AT < U Vmax

Détecteur activé: AT ≤2 V ou non câblé

Temps de réponse: < 0,2 ms

L'entrée ET (entrée de programmation extérieure) peut être utilisée pour programmer la couleur de référence pour la sortie Out1 via un signal de tension externe.

Mode RUN: ET ≤2 V ou non câblé

Durée d'impulsion: 0,5ms

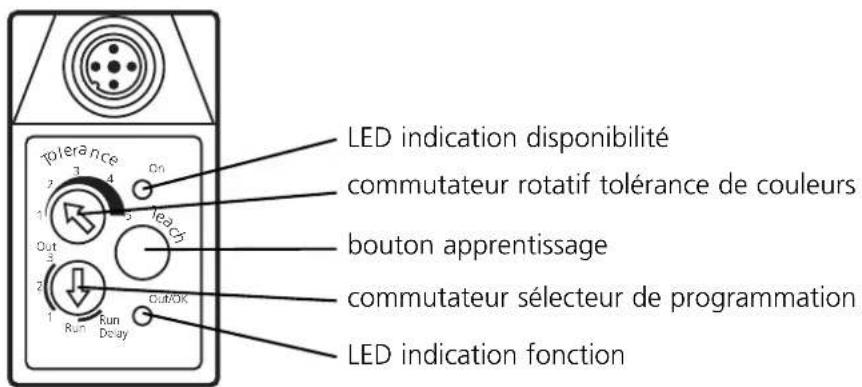

Contrôles et indications

LED indication disponibilité commutateur rotatif tolérance de couleurs bouton apprentissage commutateur sélecteur de programmation LED indication fonction

Réglage et programmation

1

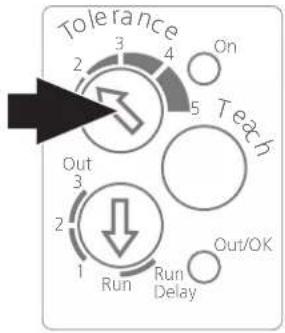

Positionnez le commutateur rotatif pour la tolérance de couleurs (Tolerance) sur la résolution de la couleur souhaitée.1 = faible portée de tolérancepour détecter de faibles nuances de couleur3 = réglage de base5 = grande portée de tolérancepour détecter des familles ou des groupes de couleurs

2

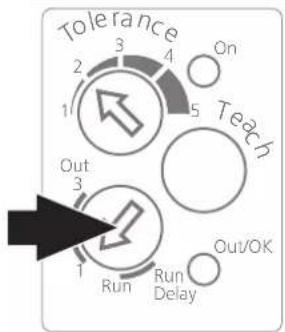

Positionnez le commutateur sélecteur de programmation sur la voie de couleur à régler (sortie de commutation Out1, Out2 ou Out3).Pour les appareils avec une seule sortie de commutation positionnez le commutateur sélecteur de programmation sur Out1.

34

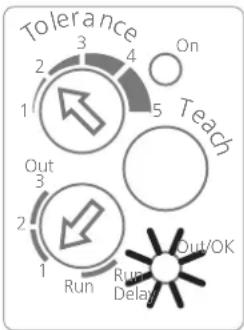

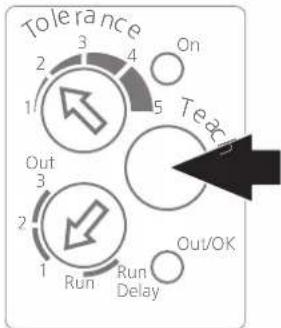

Appuyez sur le bouton Teach.Un spot lumineux rouge apparaît sur l'objet.Relâchez le bouton Teach, le spot lumineux disparaît.Après l'opération apprentissage réussie l'indication fonction (Out/OK) est allumée. Si elle clignote, l'intensité est trop grande. Inclinez le détecteur de 10 ... 30° et répétez l'opération apprentissage.Si l'indication fonction n'est pas allumée, l'intensité est trop faible. Sélectionnez un repère plus clair.Uniquement en mode réflexSi l'indication fonction clignote, agrandissez la distance détecteur/objet ou détecteur/réflecteur ou utilisez un réflecteur plus petit.Si l'indication fonction n'est pas allumée, réduisez la distance détecteur/objet ou détecteur/réflecteur ou utilisez un réflecteur plus grand.

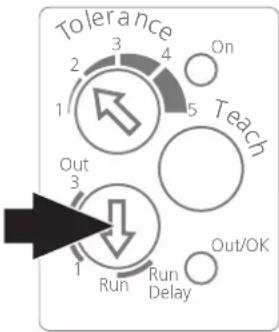

5

Positionnez le commutateur sélecteur de programmation sur Run ou Run Delay (temporisation au déclenchement 20 ms).Pour les détecteurs avec plusieurs sorties de commutation répétez la programmation pour les autres sorties de commutation.La tolérance de couleurs peut être déterminée individuellement pour chaque sortie de commutation.Le détecteur est disponible.Si la sortie de commutation est activée, l'indication fonction (Out/OK) est allumée.Si le réglage de la tolérance doit être changé ultérieurement, la programmation doit être refaite après changement du réglage de la tolérance.

Abmessungen • Scale drawing • Schéma d'encombrement

96 80 28 43 21 30 M12x1 M5 M5 M12x1 15 M5 40 53 69 28 39

Anschluß • connection • raccordement

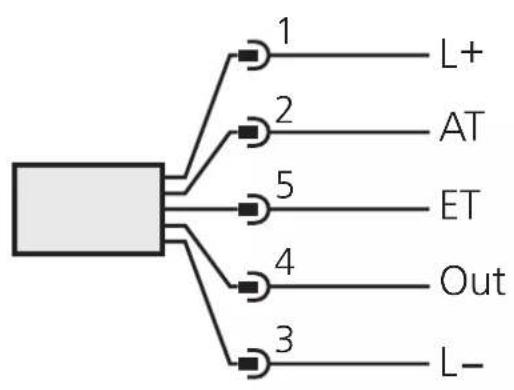

Sensor mit einem Schaltausgang Sensor with one switching output Détecteur avec une sortie de commutation

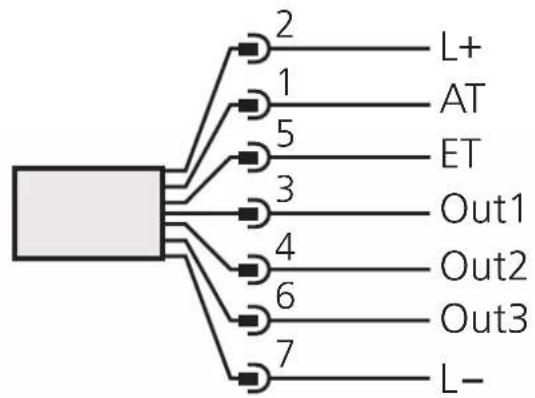

Sensor mit drei Schaltausgängen Sensor with three switching outputs Détecteur avec trois sorties de commutation
