OD5010 - Farbsensor IFM - Kostenlose Bedienungsanleitung

Produkttyp	Farbsensor
Marke	IFM
Modell	OD5010
Kategorie	Farberkennungssensor
Erkennungstechnologie	Direktreflexion oder Reflexion auf Reflektor
Reichweite	12,5 mm (oder bis zu mehreren Metern mit Reflektor)
Anzahl Schaltausgänge	1 oder 3 (je nach Variante)
Versorgungsspannung	18...30 V DC
Stromverbrauch	< 50 mA (ohne Last)
Ansprechzeit	< 0,2 ms
Abmessungen (L x B x H)	96 x 28 x 80 mm
Gewicht	ca. 150 g
Gehäusematerial	Kunststoff (gemäß IFM-Norm)
Schutzart	IP67 (geschätzt)
Teach-Funktion	Teach-Taste zum Speichern der Referenzfarbe
Farbeinstellung Toleranz	Drehschalter 5 Positionen (1: geringe Toleranz, 3: Grundeinstellung, 5: große Toleranz)
LED-Anzeigen	Betriebs-LED (Ein) und Funktions-LED (Ausgang aktiv)
Elektrischer Anschluss	M12x1-Stecker (5 oder 8 Pin je nach Ausführung)
Betriebstemperatur	0...+60 °C (geschätzt)
Mitgeliefertes Zubehör	Bedienungsanleitung, optionaler Reflektor (nicht im Lieferumfang)

Häufig gestellte Fragen - OD5010 IFM

Wie programmiere ich eine Referenzfarbe am OD5010-Sensor?

Stellen Sie den Programmierwahlschalter auf den gewünschten Kanal (Out1, Out2 oder Out3) und drücken Sie die Teach-Taste. Ein roter Lichtpunkt erscheint. Lassen Sie die Taste los: Wenn die Funktions-LED leuchtet, ist die Farbe gespeichert. Wenn sie blinkt, neigen Sie den Sensor um 10 bis 30° oder passen Sie den Abstand an.

Was bedeutet das Blinken der Funktions-LED nach einem Teach-Vorgang?

Ein Blinken zeigt eine zu hohe Lichtintensität an. Neigen Sie in diesem Fall den Sensor um 10 bis 30° zum Objekt oder vergrößern Sie den Abstand (im Reflexmodus). Wenn die LED nicht leuchtet, ist die Intensität zu gering: Wählen Sie eine hellere Referenz oder nähern Sie den Sensor.

Wie stelle ich die Farbtoleranz ein?

Verwenden Sie den Drehschalter Tolerance. Position 1: geringe Toleranz für feine Nuancen, Position 3: Standardeinstellung, Position 5: große Toleranz für Farbfamilien. Nach der Änderung programmieren Sie die Referenzfarbe neu.

Was ist die maximale Reichweite des OD5010-Sensors?

Die typische Reichweite beträgt 12,5 mm im Direktreflexionsmodus. Mit einem geeigneten Reflektor kann sie mehrere Meter erreichen. Konsultieren Sie die Anleitung für die genauen Werte je nach verwendetem Reflektor.

Können transparente Objekte erkannt werden?

Ja, mit einem geeigneten Reflektor. Montieren Sie den Reflektor gegenüber dem Sensor, sodass der Strahl auf seine Mitte trifft.

Wie wird der Sensor elektrisch angeschlossen?

Schalten Sie die Anlage spannungsfrei. Schließen Sie die Drähte gemäß dem beiliegenden Schaltplan an: L+ (Spannungsversorgung), L- (Masse), Out1/Out2/Out3 (Ausgänge), AT (Synchronisationseingang) und ET (externer Programmeingang). Verwenden Sie einen M12x1-Stecker.

Wie hoch ist die Ansprechzeit des Sensors?

Die Ansprechzeit beträgt weniger als 0,2 ms, was eine schnelle Erkennung bewegter Objekte ermöglicht.

Wie reinige ich den Sensor?

Reinigen Sie die Linse mit einem weichen, nicht scheuernden Tuch. Vermeiden Sie aggressive Lösungsmittel. Trennen Sie die Stromversorgung vor der Wartung.

Was tun, wenn die Betriebs-LED nicht leuchtet?

Überprüfen Sie die Spannungsversorgung (18-30 V DC) und die Anschlüsse. Wenn das Problem weiterhin besteht, wenden Sie sich an den technischen Service von IFM.

Verfügt der Sensor über eine Verzögerungsfunktion?

Ja, durch Einstellen des Programmierwahlschalters auf 'Run Delay' wird eine Ausschaltverzögerung von 20 ms aktiviert. Dies verhindert unerwünschte Schaltvorgänge.

BEDIENUNGSANLEITUNG OD5010 IFM

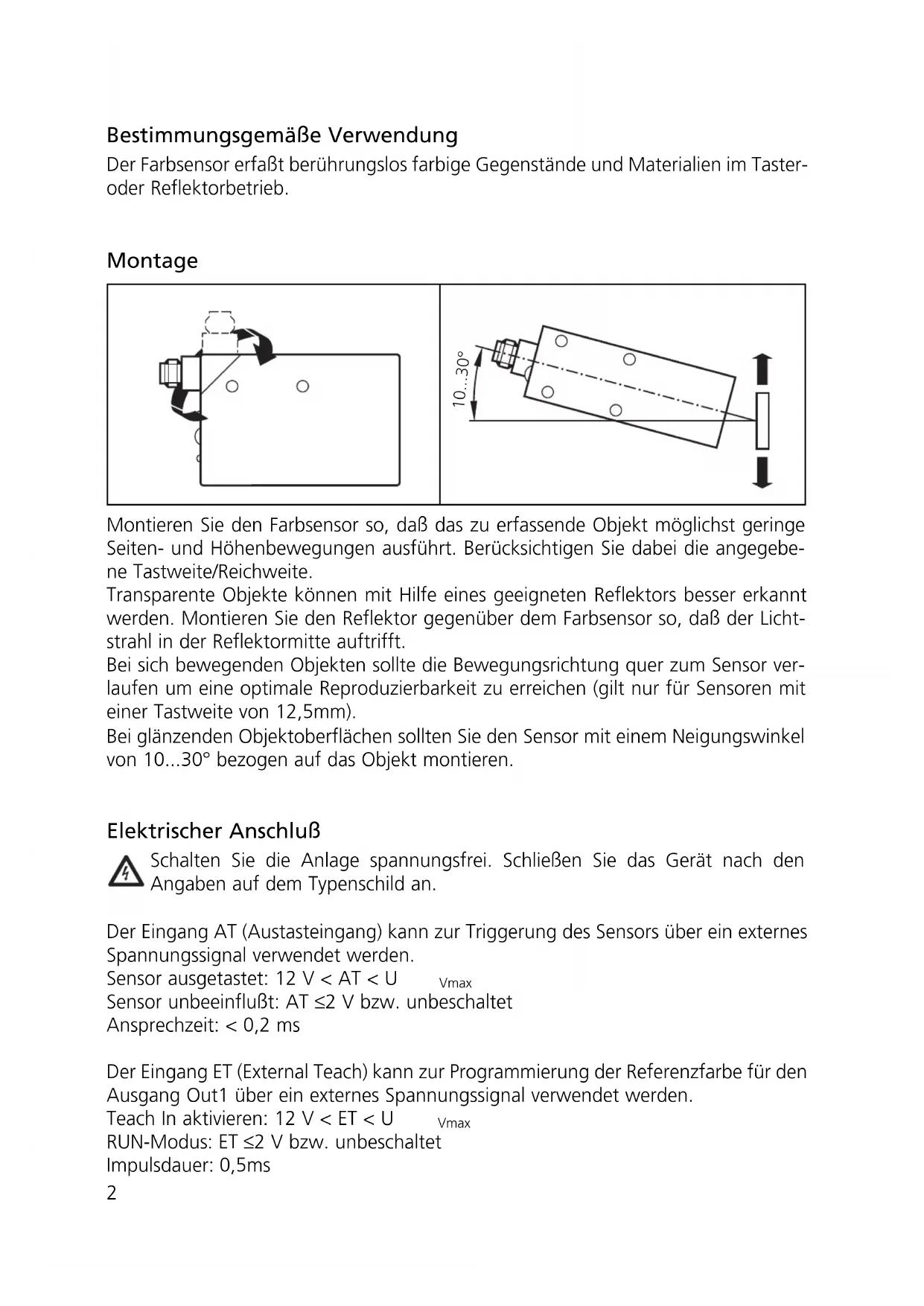

Bestimmungsgemäße Verwendung

Der Farbsensor erfaßt berührungslos farbige Gegenstände und Materialien im Taster- oder Reflektorbetrieb.

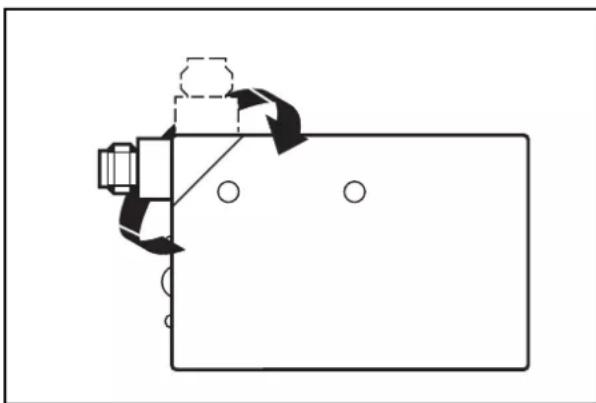

Montage

Montieren Sie den Farbsensor so, daß das zu erfassende Objekt möglichst geringe Seiten- und Höhenbewegungen ausführt. Berücksichtigen Sie dabei die angegebene Tastweite/Reichweite.

Transparente Objekte können mit Hilfe eines geeigneten Reflektors besser erkannt werden. Montieren Sie den Reflektor gegenüber dem Farbsensor so, daß der Lichtstrahl in der Reflektormitte auftrifft.

Bei sich bewegenden Objekten sollte die Bewegungsrichtung quer zum Sensor verlaufen um eine optimale Reproduzierbarkeit zu erreichen (gilt nur für Sensoren mit einer Tastweite von 12,5mm).

Bei glänzenden Objektoberflächen sollten Sie den Sensor mit einem Neigungswinkel von 10...30° bezogen auf das Objekt montieren.

Elektrischer Anschluß

Schalten Sie die Anlage spannungsfrei. Schließen Sie das Gerät nach den Angaben auf dem Typenschild an.

Der Eingang AT (Austasteingang) kann zur Triggerung des Sensors über ein externes Spannungssignal verwendet werden.

Sensor ausgetastet: 12 V < AT < U Vmax

Sensor unbeeinflußt: AT ≤2 V bzw. unbeschaltet

Ansprechzeit: < 0,2 ms

Der Eingang ET (External Teach) kann zur Programmierung der Referenzfarbe für den Ausgang Out1 über ein externes Spannungssignal verwendet werden.

Teach In aktivieren: 12 V < ET < U vmax

RUN-Modus: ET ≤2 V bzw. unbeschaltet

Impulsdauer: 0,5ms

Bedien- und Anzeigeelemente

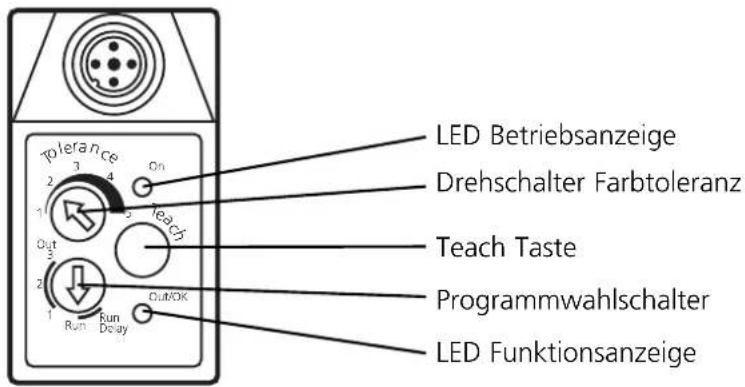

LED Betriebsanzeige Drehschalter Farbtoleranz Teach Taste Programmwahlschalter LED Funktionsanzeige

Einstell- und Programmierhinweise

1

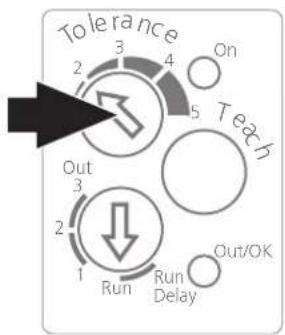

Stellen Sie den Drehschalter Farbtoleranz (Tolerance) auf die gewünschte Farbauflösung.1= geringer Toleranzbereichzur Erkennung auch geringer Farbnuancen3= Grundeinstellung5= großer Toleranzbereichzur Erkennung von Farbfamilien bzw. Farbgruppen

2

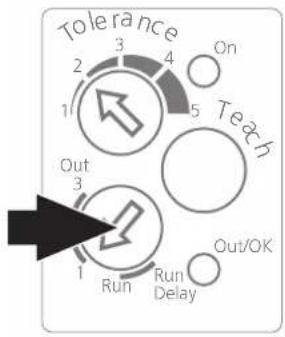

Stellen Sie den Programmwahlschalter auf den zu justierenden Farbkanal (Schaltausgang Out1, Out2 oder Out3).Bei Geräten mit nur einem Schaltausgang stellen Sie den Programmwahlschalter auf Out1.

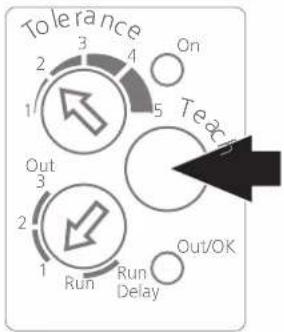

3		Drücken Sie die Teach Taste.Ein roter Lichtfleck erscheint auf dem Objekt.Lassen sie die Teach-Taste los, der Lichtfleck erlischt.
4		Nach erfolgreichem Teach-In-Vorgang leuchtet die Funktionsanzeige (Out/OK). Blinkt sie, ist die Intensität zu hoch. Neigen Sie dann den Sensor um 10...30° und wiederholen Sie den Teach-In-Vorgang.Leuchtet die Funktionsanzeige nicht, ist die Intensität zu gering. Wählen Sie eine hellere Marke.Nur bei Reflektorbetrieb:Blinkt die Funktionsanzeige, vergrößern Sie den Abstand Sensor/Objekt bzw. Sensor/Reflektor oder verwenden Sie einen kleineren Reflektor.Leuchtet die Funktionsanzeige nicht, verringern Sie den Abstand Sensor/Objekt bzw. Sensor/Reflektor oder verwenden Sie einen größeren Reflektor.

5

Stellen Sie den Programmwahlschalter auf Stellung Run bzw. Run Delay (20ms Abfallverzögerung).Bei Sensoren mit mehreren Schaltausgängen wiederholen Sie die Programmierung entsprechend für die anderen Schaltausgänge.Die Farbtoleranz läßt sich dabei für jeden Schaltausgang einzeln festlegen.Der Sensor ist betriebsbereit.Bei aktiviertem Schaltausgang leuchtet die Funktionsanzeige (Out/OK).Soll die Toleranzeinstellung nachträglich verändert werden, so muß die Programmierung mit geänderter Toleranzeinstellung erneut durchgeführt werden.
