Type de produit	Poste à souder à l'arc manuel monophasé
Marque	Silverline
Modèle	466888
Tension d'alimentation	230 V ~ 50 Hz
Courant d'entrée	36,5 A (crête) / 13,74 A (effective)
Puissance absorbée	32 A (branchement secteur requis)
Courant de sortie	55 - 160 A
Tension de sortie à vide	48 V
Tension de sortie en charge	20,2 V (55 A) / 24,4 V (160 A)
Cycle d'utilisation nominal	10 % à 160 A / 60 % à 65 A
Diamètre d'électrode compatible	2,0 - 4,0 mm
Épaisseur de soudure (acier)	2,0 - 6,0 mm
Classe d'isolation	H
Indice de protection	IP21S
Dimensions (H x L x l)	220 x 470 x 295 mm
Poids	16,5 kg
Longueur du câble d'électrode	2,0 m
Longueur du câble de masse	1,5 m
Longueur du câble d'alimentation	2,0 m
Accessoires inclus	Pince d'électrode, pince de masse, masque de soudeur, marteau-brosse
Protection thermique	Coupe-circuit thermique avec voyant de surcharge
Classe de protection électrique	Classe I (mise à la terre obligatoire)
Garantie	3 ans (sous réserve d'enregistrement en ligne)

FOIRE AUX QUESTIONS - 466888 SILVERLINE

Quels sont les équipements de protection obligatoires pour utiliser ce poste à souder ?

Vous devez porter un masque de soudeur avec verre filtrant, des gants résistants à la chaleur, un tablier en cuir, des lunettes de sécurité et un casque si nécessaire. Ne jamais regarder l'arc sans protection.

Quel type de prise secteur est nécessaire pour brancher l'appareil ?

Cet appareil nécessite une prise murale 230 V de 32 A conforme à la norme CEI 60309. Ne pas utiliser de prise standard 16 A ou 13 A. L'installation doit être réalisée par un électricien qualifié.

Comment régler l'intensité de soudage ?

Utilisez le bouton de réglage de l'intensité (4). Tournez dans le sens horaire pour augmenter le courant, antihoraire pour réduire. L'échelle (1) indique la valeur sélectionnée. Adaptez l'intensité à l'épaisseur du métal et au diamètre de l'électrode.

Que faire si l'appareil s'arrête soudainement pendant le soudage ?

Cela est dû au dépassement du cycle d'utilisation. Le voyant de surcharge thermique (7) s'allume. Laissez refroidir l'appareil pendant 20 à 30 minutes avant de le réutiliser.

Quelle est la plage de diamètre d'électrode utilisable ?

Les électrodes (baguettes) de diamètre 2,0 à 4,0 mm sont compatibles. Utilisez des électrodes adaptées au type de métal et à l'épaisseur à souder.

Comment entretenir le poste à souder ?

Débranchez toujours l'appareil avant entretien. Nettoyez avec une brosse douce ou un chiffon sec. Utilisez de l'air comprimé pour les orifices de ventilation. Ne jamais utiliser de solvants agressifs.

Puis-je utiliser une rallonge électrique ?

Oui, mais la rallonge doit être de section suffisante et en bon état. Vérifiez-la régulièrement. Faites remplacer tout câble endommagé par un centre agréé Silverline.

Que faire si la soudure est de mauvaise qualité ?

Vérifiez le réglage de l'intensité, l'état de l'électrode et la connexion de la pince de masse. La pièce à souder doit être propre et exempte de rouille, peinture ou graisse.

Comment assembler le masque de soudeur fourni ?

Assemblez la poignée à l'intérieur du masque avec les écrous et boulons fournis. Montez le support de filtre avec le verre de soudeur et le verre de sécurité, puis fixez l'ensemble sur le masque avec les vis et agrafes.

Où puis-je trouver des pièces de rechange ou accessoires ?

Les pièces de rechange sont disponibles sur toolsparesonline.com. Des accessoires comme des masques (réf. 868520), gants (282389) ou tabliers (633505) sont vendus chez les revendeurs Silverline.

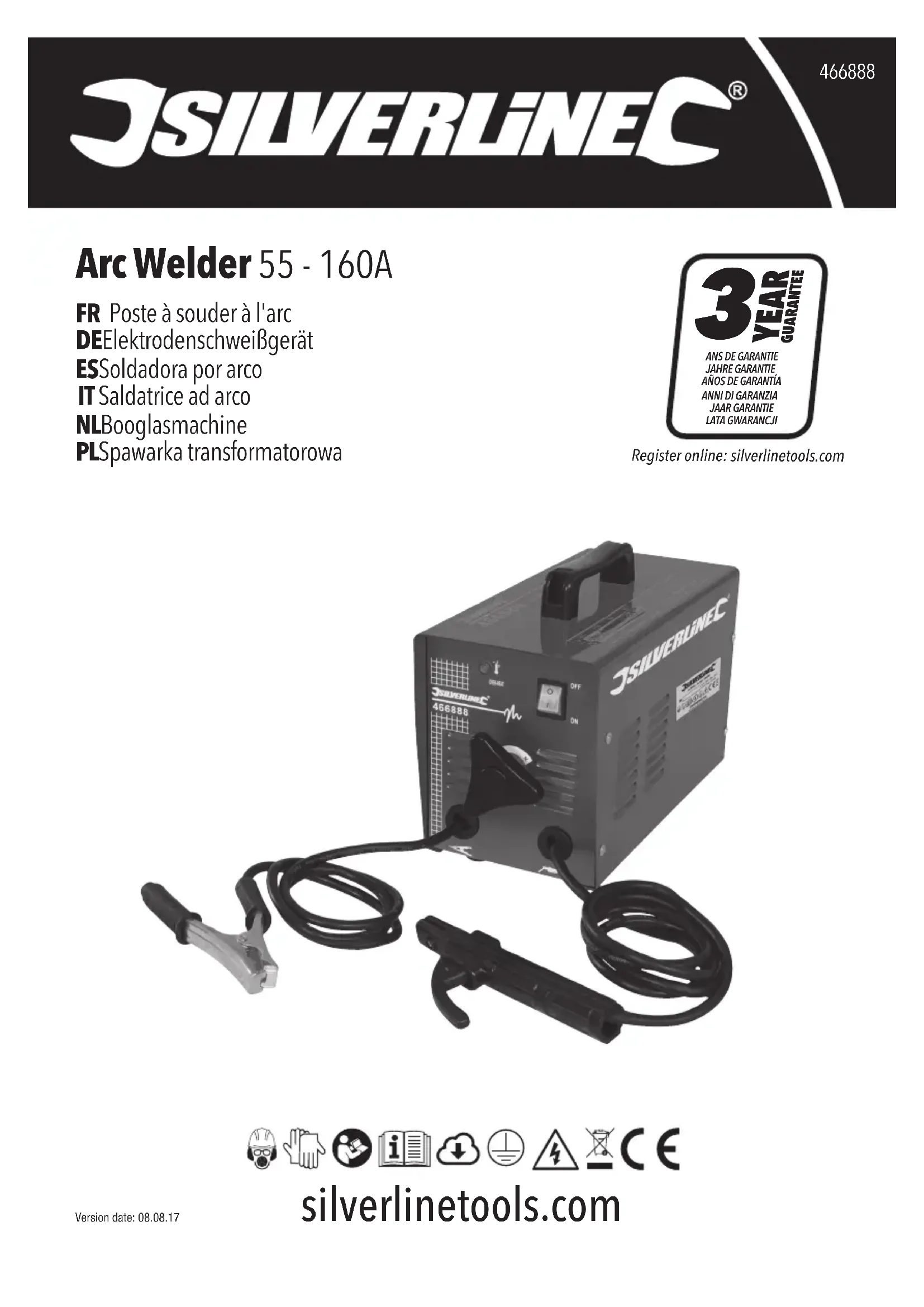

MODE D'EMPLOI 466888 SILVERLINE

FR Poste à souder à l'arc

Nous vous remercions d'avoir choisi cet équipement Silverline. Ces instructions contiennent les informations nécessaires pour vous en garantir un fonctionnement efficace et en toute sécurité. Veuillez lire attentivement ce manuel pour vous assurer de tirer pleinement avantage des caractéristiques uniques de votre nouvel équipement.

Gardez ce manuel à portée de main et assurez-vous que tous les utilisateurs l'aient lu et bien compris avant toute utilisation. Conservez-le pour toute référence ultérieure.

Description des symboles

La plaque signalétique figurant sur votre outil peut présenter des symboles. Ces symboles constituent des informations importantes relatives au produit ou des instructions concernant son utilisation.

Port de protection auditive Port de lunettes de sécurité Port de masque respiratoire Port de casque

Port de gants

Lire le manuel d'instructions

NE PAS utiliser sous la pluie ou un dans environnement humide !

Risque d'électrocution !

Danger de fumées de soudure toxiques

Danger de rayonnement ultraviolet

Danger : surfaces chaudes

Attention!

Danger d'incendie

Construction de classe I (mise à la terre)

Conforme à la réglementation et aux normes de sécurité pertinentes

Protection de l'environnement

Les produits électriques usagés ne doivent pas être jetés avec les ordures ménagères. Veuillez les recycler dans les centres prévus à cet effet. Pour de plus amples informations, veuillez contacter votre municipalité ou point de vente

Abréviations pour les termes techniques

V Volts
~, CA Courant alternatif
° Degrés
∅ Diamètre
Hz Hertz
—EC Courant continu
W, kW Watt, kilowatt
Ω Ohms (résistance)

Caractéristiques techniques

Tension: 230V\~50Hz

Branchement secteur : 32 A

Courant d'entrée : 230 V: 36,5 A (crête), 13,74A (effective)

Efficacité : 80 %

Valeurs du courant de sortie : 55-160 A

Cycle d'utilisation nominal : 10 % sous 160 A, 60 % sous 65 A

Tension de sortie à vide : 48 V

Tension de sortie : 20,2 V (55 A), 24,4 V (160 A)

Diamètre de l'électrode : 2,0 - 4,0 mm

Classe d'isolation : ...... H

Indice de protection : IP21S

Plage de soudage (acier) : 2,0 - 6,0 mm

Classe de protection :

Longueur du câble de l'électrode : 2,0 m

Longueur du câble de mise à la masse : 1,5 m

Longueur du câble d'alimentation : 2,0 m

Dimensions (H x L x l): 220 x 470 x 295 mm

Poids: 16,5 kg

Du fait de l'évolution constante de nos produits, les caractéristiques des produits Silverline peuvent changer sans notification préalable.

Consignes générales de sécurité

⚠ AVERTISSEMENT : Veuillez lire ce manuel avant d'entreprendre de l'utiliser ou avant toute opération de réglage ou d'entretien.

AVERTISSEMENT CONCERNANT UN RISQUE POUR LA VUE : L'éblouissement provoqué par l'arc peut occasionner des séquelles irréversibles sur votre vue. Veiliez à toujours porter un masque de soudeur approprié, un masque de protection faciale ou un casque de soudeur. Vérifiez-en toujours la condition de protection oculaire avant toute utilisation.

⚠ AVERTISSEMENT CONCERNANT UN RISQUE D'INCENDIE : Toute matière inflammable doit être retirée de la zone de soudage.

AVERTISSEMENT CONCERNANT LES ÉMANATIONS DÛES AU SOUDAGE : Durant toute opération de soudage, des gaz toxiques se dégagent. À utiliser toujours dans un espace bien ventilé.

AVERTISSEMENT CONCERNANT UN RISQUE DE BRÛLURES : Portez en permanence des gants spécialement indiqués pour le soudage. Ils réduiront considérablement le risque de blessures par brûlures et par radiations d'ultraviolets. De plus, portez un tablier en cuir pour vous protéger contre le risque d'éclaboussures ainsi qu'une casquette de sécurité lors d'opérations de soudage réalisées au-dessus de votre tête.

AVERTISSEMENT : Cet appareil n'est pas conçu pour être utilisé par des personnes (enfants compris) ayant des capacités physiques ou mentales réduites, ou n'ayant pas la connaissance ou l'expérience requise, à moins d'être sous la supervision d'une personne responsable de leur sécurité ou d'avoir reçu les instructions nécessaires. Les enfants ne doivent pas s'approcher ni jouer avec cet appareil.

Maintenir une zone de travail propre. Des zones encombrées et mal éclairées sont sources d'accidents.

- Prendre en compte la zone de travail :

Ne pas exposer les outils à la pluie
Ne pas utiliser les outils dans des endroits humides
Travailler dans une zone bien éclairée

- Éloigner les personnes aux alentours. Ne laisser aucune personne dont la présence n'est pas nécessaire, surtout les enfants, s'approcher de la zone de travail et d'être en contact avec l'appareil.

ATTENTION : Ne pas porter d'équipements de protection ou de vêtements appropriés peut engendrer et aggraver des blessures.

• Ne pas maltraiter le cordon électrique. Ne jamais utiliser le cordon électrique pour porter, tirer ou débrancher l'appareil. Protéger le cordon électrique de la chaleur, du contact avec l'essence, des bords tranchants et pièces rotatives. Un cordon électrique endommagé ou entortillé accroît le risque de décharge électrique.
• Ne pas essayer d'atteindre une zone hors de portée. Se tenir toujours en position stable permettant de conserver l'équilibre.

- Veiller à l'entretien des appareils électriques :

• Vérifier régulièrement les câbles et les faire réparer / remplacer auprès d'un centre agréé.
• Vérifier également l'état des rallonges utilisées et remplacez-les également si nécessaire.

- Débrancher le poste à souder. Lorsque l'appareil n'est pas utilisé, ou avant tout opération d'entretien ou de changement d'accessoires, veiller à débrancher votre poste à souder de sa source d'alimentation.

⚠️ ATTENTION : Utiliser des accessoires non recommandés par le fabricant constitue un risque de blessures.

- Rester vigilant :

Faire preuve de bon sens lors de la manipulation de l'appareil.
- Ne pas utiliser un appareil électrique lorsque l'on se trouve dans un état de fatigue, ou sous l'influence de droques, d'alcool ou de médicaments

ATTENTION : Un moment d'inattention pendant l'utilisation d'un appareil électrique peut se traduire par des blessures graves.

- Inspector les pièces endommagées.

ATTENTION : Ne pas utiliser un poste à souder dont la commande ne s'effectue plus par l'interrupteur marche-arrêt. Il est dangereux et doit être réparé.

- Ne faire réparer votre appareil électrique que par un réparateur qualifié. Ce poste à souder est conforme aux normes de sécurité en vigueur. Cela permet de maintenir la sécurité d'utilisation de l'appareil électrique et d'éviter des risques considérables pour l'utilisateur.

ATTENTION : Utiliser uniquement des pièces de rechange identiques.

ATTENTION : Si le câble d'alimentation est endommagé, le faire remplacer auprès d'un centre agréé.

ATTENTION : La prise d'un appareil électrique doit être adaptée à la prise du secteur. Ne jamais modifier la prise en aucune façon. Ne jamais utiliser d'adaptateur sur la prise électrique d'appareil mis à la terre. Des prises non modifiées, adaptées aux boîtiers de prise de courant, réduiront le risque de décharge électrique.

Consignes de sécurité relatives aux opérations de soudage

• L'opération de soudage peut produire de la fumée toxique et réduire le taux d'oxygène présent dans la zone de travail. Travaillez toujours dans un endroit bien ventilé. Évitez d'inhaler la fumée émise par la soudure et portez un masque respiratoire lorsque l'activité s'y prête.
• Certaines parties métalliques peuvent être galvanisées ou revêtues de plomb, de cadmium ou d'autres revêtements. Souder sur ces revêtements peut produire de la fumée hautement toxique. Décapez toujours la surface avant de procéder au soudage.
• Si vous ressentez une irritation aux poumons, à la gorge ou aux yeux pendant le soudage, ARRÊTEZ-VOUS IMMÉDIATEMENT et sortez à l'air pur.
• Le soudage produit des taux extrêmement élevés d'ultraviolets. Pour éviter d'altérer votre vue, portez TOUJOURS un masque de soudeur agréé. Ne regardez JAMAIS directement l'arc.
• La lumière éblouissante produite pendant le soudage est attractive à regarder spécialement pour les enfants. Toujours empêcher les autres personnes de regarder cette lumière sans protection oculaire.
• Si d'autres personnes risquent de s'approcher de la zone de travail, installez un écran approprié pour les protéger des ultraviolets / de la lumière éblouissante.
• Toujours remplacer le verre du masque dès qu'il montre des signes d'usure ou d'endommagement.
• Pour éviter les brûlures de la peau, portez TOUJOURS une veste ignifugée à manches longues appropriée, des gants résistants à la chaleur et une casquette. Restez bien couvert.
• Retirez toujours toute source de combustion (par exemple : briquet, allumettes) de vos vêtements avant de souder.
• Gardez toujours un extincteur à proximité de la zone de soudage.
• Les étincelles produites durant le soudage peut enflammer facilement des matériaux dans la zone de travail. Pensez à retirer tout matériau inflammable de la zone avant de commencer à souder.
• Soudez uniquement lorsque toutes les pièces à souder et la zone de travail sont parfaitement sèches.
• Ne soudez pas de conteneurs scellés (par exemple : réservoirs à essence ou à air, citermes à pétrole). La chaleur produite par la soudure peut faire subitement exploser les conteneurs scellés.
• Soyez conscient de la propagation de la chaleur. Les éléments métalliques peuvent communiquer la chaleur à tout matériel se trouvant à proximité de votre zone de travail, ce qui peut à son tour enflammer des matériaux combustibles.
• Gardez à l'esprit que les pièces soudées resteront chaudes pendant quelques temps après leur soudure. Laissez-les refroidir complètement avant de les manipuler ou de vous en éloigner.
• Ne soudez jamais à proximité de gaz, de liquides ou de poussières inflammables.
• Assurez-vous toujours qu'une personne responsable se trouve à proximité afin de vous avertir en cas d'incendie ou d'appeler de l'aide en cas d'urgence.
• L'utilisation de postes à souder créera des champs magnétiques puissants, susceptibles de perturber le fonctionnement d'équipements électroniques sensibles. Il est recommandé que les personnes portant un stimulateur cardiaque consultent un médecin avant d'utiliser un poste à souder.
• Veillez à ne pas surcharger l'alimentation secteur. Assurez-vous que l'installation électrique est en mesure de délivrer le courant requis en toute sécurité. En cas de doute, veuillez consulter l'avis d'un électricien professionnel avant utilisation.

Présentation du produit

1 Échelle d'intensité

2 Bouton ON/OFF

3 Câble d'alimentation

4 Bouton de mise sous tension

5 Pince d'électrode

6 Pince de mise à la masse

7 Voyant de surcharge thermique

8 Poignée

9 Masque de soudeur

10 Support de filter

11 Verre de soudeur

12 Verre de sécurité

13 Agrafes du support (x 2)

14 Crous de la poignée (x 3)

15 Boulons de la poignée (x 3)

16 Vis du support (x 2)

17 Poignée du masque

Accessoires (non illustrés) :

• 1 marteau-brosse de soudeur

Utilisation prévue

Poste à souder à l'arc manuel monophasé de 32 A, 230/400 V au moyen d'électrodes (baguettes) pour créer des soudures en métaux ferreux. Nécessite un branchement sur le secteur à haute intensité, de l'ordre de 32 A.

Déballage

• Déballez le produit avec soin. Veillez à retirer tout le matériau d'emballage et familiarisez-vous avec toutes les caractéristiques du produit.
• Vérifiez que tous les pièces sont présentes et en bon état. Si des pièces sont endommagées ou manquantes, remplacez-les avant d'utiliser l'appareil.

Avant utilisation

⚠ AVERTISSEMENT : Débranchez TOUJOURS l'appareil ou coupez le du secteur, et laissez le refroidir avant d'y fixer un accessoire ou de procéder à tout réglage.

AVERTISSEMENT : Gardez toujours un extincteur à proximité de la zone de soudure.

Assemblage du masque

Assemblez le masque comme indiqué sur l'illustration.

1. À l'aide des agrafes du masque (indiquées par des flèches), donnez sa forme normale au masque de soudeur (9) fraîchement déballé.
2. Installez la poignée (17) au moyen des écrous et boulons de la poignée (14 & 15). La poignée doit se situer sur l'intérieur du masque de soudeur afin de protéger la main du soudeur des projections.
3. Assemblez le support du filtre (10) avec le verre de soudeur (11) et le verre de sécurité (12) comme indiqué. Si le verre de soudage est monté sur l'extérieur, il risque d'être dégradé par les éclaboussures et de laisser passer les rayons ultraviolets dangereux pour les yeux du soudeur.
4. Installez l'ensemble constitué par les verres sur le masque de soudeur au moyen des vis du support (16) et des agrafes du support (13).

⚠ Branchement sur le secteur

Remarque : Cet appareil est mis à la terre et ne doit être raccordé au secteur que si cette connexion assure une mise à la terre. N'employez pas cet appareil s'il n'est pas branché à la terre.

• Cet appareil ne dispose pas d'une fiche secteur car sa consommation électrique est trop importante pour une prise murale et une fiche pour 230 V. Cet appareil ne doit pas être pourvu d'une prise britannique de 13 A standard ni d'une prise EU de 16 A.
• Une prise murale ou borne 230 V pour intensités élevées doit être installée par un électricien qualifié et certifié. On recommande l'emploi d'une prise murale et d'une fiche de 32 A conformes à CEI 60309.
• Un branchement autre que par prise murale doit également être réalisé par un électricien qualifié et certifié. Toutefois, un branchement par prise murale offre davantage de sécurité et est davantage recommandé car il permet d'isoler l'appareil en cas de besoin. Si l'appareil est raccordé directement au secteur, il y a lieu d'employer un interrupteur bipolaire bidirectionnel.
• L'appareil doit être branché à une unité pourvue d'un disjoncteur différentiel au moyen d'un circuit protégé par un disjoncteur différentiel.
• Veuillez consulter les Caractéristiques techniques ci-dessus concernant l'intensité maximale requise par cet appareil.
• En cas de doute, n'essayez pas de brancher ou d'utiliser cet appareil sans l'avis d'un électricien qualifié.

Sélection de l'électrode

• Pour obtenir une soudure de bonne qualité, il faut utiliser le bon type d'électrode. Les électrodes sont disponibles dans des matériaux et des diamètres variés, et dans une gamme de revêtements différents.
• Consultez les indications du fabricant des électrodes pour choisir l'électrode qui répondra à vos besoins.

Consignes d'utilisation

⚠ AVERTISSEMENT : Portez TOUJOURS un masque de soudeur, des gants et des vêtements résistant à la chaleur.

AVERTISSEMENT : Inspectez toujours la machine, recherchez les signes de dommages et d'usure. Prêtez une attention toute particulière aux fils électriques et câbles. En cas de dommage, N'UTILISEZ PAS L'APPAREIL.

Remarque : Avant l'utilisation, vérifiez que tous les boîtiers, carters et couvercles soient convenablement fermés.

Remarque : Choisissez avec soin l'emplacement du poste à souder de manière qu'il reste bien immobile et ne puisse se renverser à l'usage. Assurez-vous de maintenir un espace vide d'au moins 50 cm de chaque côté du poste pour garantir la bonne ventilation de l'appareil.

Mise en marche et arrêt

• Allumez l'appareil en faisant passer le bouton ON/OFF sur la position « 1 ».
• Arrêtez l'appareil en faisant passer le bouton ON/OFF sur la position « O ».

Réglage de la machine

• Pour effectuer une soudure de bonne qualité, le bouton de réglage de l'intensité (4) doit être réglé sur la bonne position.
• Tourner le bouton de réglage dans le sens des aiguilles d'une montre augmente l'intensité du courant et dans le sens contraire des aiguilles la réduit.
• L'intensité sélectionnée est indiquée par l'échelle d'intensité (1).

Cycle opératoire

• Cette machine n'est pas conçue pour un usage ininterrompu. Toute opération de soudage excessivement prolongée entraînera une surchauffe et une détérioration des composants internes.
• Cette machine est pourvue d'un coupe-circuit thermique. En cas de surcharge, ou de dépassement du cycle opératoire, elle s'éteindra automatiquement.
• Le cycle opératoire (voir les caractéristiques techniques) définit la durée maximale en minutes, sur une période de dix minutes, pendant laquelle la machine peut fonctionner.
• Dans le cas d'un cycle opératoire de 30 %, la machine peut être utilisée pendant 3 minutes, avec une pause obligatoire de 7 minutes pour le refroidissement.
• Si le cycle opératoire n'est pas respecté, la machine se déconnectera automatiquement.
• Pour profiter au mieux du cycle opératoire, utilisez une configuration électrique faible et une bonne ventilation de la zone de travail.
• Une fois la limite de cycle opératoire atteinte, le voyant de surcharge thermique (4) s'allumera. Il s'éteindra lorsque la machine se sera refroidie et sera de nouveau propre à l'utilisation.
• Par précaution, il est recommandé de laisser refroidir la machine trois minutes supplémentaires après l'extinction du voyant de surcharge thermique pour garantir que la température de refroidissement a bien été atteinte.

Préparation pour la soudure

• Assurez-vous que les surfaces à joindre sont propres, et qu'elles ne sont pas recouvertes de rouille, de peinture ou de tout autre type de revêtement.
• Toutes les parties doivent être bien maintenues, en conservant un espace d'environ 1 mm entre les pièces à souder.
• Assurez-vous qu'il n'y a aucune source inflammable dans le voisinage de la zone de travail.
• Fixez la pince de mise à la masse (6) sur une partie nettoyée d'une des pièces à souder, aussi près que possible de l'endroit où vous allez réaliser la soudure.
  Remarque : Renforcez la connectivité entre la pince de masse et la pièce à souder en enroulant du fil de cuivre, sans isolant, autour des dents de la pince.
• Appuyez sur le pour ouvrir la pince porte-électrode (5). Insérez une électrode et relâchez le levier. L'électrode doit être solidement fixée et sa partie métallique (et non pas sa partie recouverte d'un revêtement) doit être en contact avec le porte-électrode.
• Assurez-vous qu'une personne responsable et qu'un extincteur en état de marche se trouvent à proximité.
• Branchez l'appareil sur la source d'alimentation électrique.

Soudage

AVERTISSEMENT: La bonne utilisation d'un poste à souder est une technique qui s'apprend. Une mauvaise utilisation d'un poste à souder peut être extrêmement dangereuse. Les informations présentées ci-dessous sont uniquement des conseils généraux. Si vous n'êtes pas entièrement certain de votre capacité à utiliser cet outil en toute sécurité, NE L'UTILISEZ PAS 1. Allumez l'appareil en poussant le bouton On/Off sur la position « 1 ».

1. Saisissez le porte-électrode (5) dans une main, et le masque de soudeur (9) dans l'autre.
2. Positionnez l'électrode à un angle d'environ 80° par rapport à la surface à souder, en maintenant la pointe de l'électrode a environ 30 mm du métal.
3. Placez le masque de soudeur devant votre visage et frottez la pointe de l'électrode sur le métal.
4. Un arc devrait se produire entre le métal et la pointe de l'électrode. Essayez de maintenir la pointe de l'électrode du métal à une distance égale à l'épaisseur du diamètre de l'électrode. Maintenez cet arc pendant 1 à 2 secondes, puis retirez l'électrode.
5. Laissez refroidir légèrement la soudure et enlevez le masque de soudeur. Si les réglages sont corrects, vous devriez avoir un point de soudure rond.
6. Si la soudure n'a pas complètement pénétré le métal, augmentez l'intensité. Si le métal a été percé, réduisez l'intensité.
7. Entraînez-vous à faire des soudures par points jusqu'à ce que vous vous sentiez sûr de vous pour utiliser cet appareil et pour sélectionner les réglages.
8. Pour réaliser un cordon de soudure, déplacez régulièrement l'électrode au-dessus de la surface à souder en conservant l'arc pendant plus longtemps. La vitesse de déplacement de l'électrode est essentielle pour réaliser une bonne soudure.
9. Si les réglages de l'appareil sont corrects, l'arc devrait être régulier et devrait produire un crépitement. Sachez qu'il faudra progressivement rapprocher le porte-électrode du métal au fur et à mesure que l'électrode s'usera.
10. Une fois la soudure terminée, enlevez les résidus et les éclaboussures de soudure à l'aide d'un marteau à piquer les soudures ou d'une brosse métallique. Ne tentez pas de souder par-dessus ces résidus à moins qu'ils aient été convenablement nettoyés.
11. La réalisation de soudures régulières et de haute qualité est une technique dont la maîtrise demande du temps. La pratique et une bonne préparation permettront de réaliser des soudures satisfaisantes.

Accessoires

Une large gamme d'accessoires et de consommables, parmi lesquels des masques de soudeur (868520, 934295 et 757060), des marteaux à piquer (515858), des tabliers de soudeur (633505) et des gants de soudeur (282389), est disponible chez votre revendeur Silverline. Des pièces de rechange peuvent être obtenues sur toolsparesonline.com.

Entretien

⚠ AVERTISSEMENT : Débranchez TOUJOURS l'appareil avant d'effectuer une inspection, son entretien ou son nettoyage.

Inspection générale

• Vérifiez régulièrement que toutes les vis soient bien serrées.
• Vérifiez le bon état du câble d'alimentation avant chaque utilisation. En cas d'usure ou d'endommagement, toute réparation doit être effectuée par un centre de réparation agréé Silverline. Ce conseil s'applique également pour les rallonges utilisées avec cet appareil.

Nettoyage

• Veillez à garder cet outil propre en permanence. La saleté et la poussière peuvent entrainer l'usure prématurée des parties internes et raccourcir la durée de vie de l'appareil. Nettoyer l'appareil là l'aide d'une brosse douce ou d'un chiffon sec. Si possible, utilisez de l'air propre et sec sous pression sur les orifices de ventilation.
• Nettoyez le bâti de l'appareil à l'aide d'un chiffon doux humide et d'un détergent doux. N'utilisez ni alcool, ni essence, ni détergent fort.
• N'utilisez jamais d'agent caustique pour nettoyer des pièces en plastique.

Entreposage

Ranger cet outil dans un endroit sûr, sec et hors portée des enfants.

Traitement des déchets

Lorsque l'appareil n'est plus en état de fonctionner et qu'il n'est pas réparable, recyclez-le conformément aux régulations nationales.

• Ne jetez pas les outils électriques et autres équipements électriques ou électroniques (DEEE) avec les ordures ménagères.
• Contactez les autorités locales compétentes en matière de gestion des déchets pour vous informer de la procédure à suivre pour recycler les outils électriques.

Si mon appareil ne fonctionne pas

Problème Cause possible Solution
L'appareil ne se met pas sous tension	Le coupe-circuit s'est déclenché ou un fusible a sauté	Vérifiez que le circuit est apte à fournir l'intensité requise puis réinitialisez le coupe-circuit
	Le fusible interne a sauté Faites remplacer le fusible par un électricien qualifié
L'appareil cesse soudain de fonctionner	Le cycle de service a été dépassé et le voyant de surchauffe (7) s'est allumé	Laissez refroidir l'appareil 20 à 30 minutes
Soudure de mauvaise qualité	Mauvais réglage d'intensité Réglez l'intensité à l'aide du bouton de réglage (4)
	Mauvaise électrode/baguette Remplacez l'électrode/la baguette
	Mauvaise mise à la masse de la pièce à souder	Vérifiez la pince de mise à la masse (6). Faites en sorte qu'elle soit exempte de graisse, peinture ou autre revêtement superficiel susceptible de créer une mauvaise connexion avec la pièce à souder.

Garantie des outils Silverline

Ce produit Silverline bénéficie d'une garantie de 3 ans

Enregistrez ce produit sur le site silverlinetools.com dans les 30 jours suivant l'achat afin de bénéficier de la garantie de 3 ans. La période de garantie commence à partir de la date d'achat figurant sur votre facture.

Enregistrement de votre achat

Rendez-vous sur silverlinetools.com, sélectionnez le bouton d'enregistrement et saisissez :

• Vos informations personnelles

- Les informations concernant le produit et l'achat

Vous recevrez le certificat de garantie en format PDF. Veuillez l'imprimer et le conserver avec votre article.

Conditions générales

La période de garantie prend effet à compter de la date de l'achat en magasin indiquée sur votre facture.

VEUILLEZ CONSERVER VOTRE PREUVE D'ACHAT.

Si ce produit est défectueux pendant les 30 jours qui suivent l'achat, retournez-le au magasin où vous l'avez acheté, avec votre facture, en expliquant en détail le problème. Le produit sera remplacé ou vous serez remboursé(e).

Si ce produit est défectueux après cette période de 30 jours, retournez-le à :

Silverline Tools Service

Centre PO Box 2988

Yeovil

BA21 1WU, Royaume Uni

Toute demande de service sous garantie doit être soumise pendant la période de garantie.

Avant toute intervention sous garantie, vous devez présenter la facture originale sur laquelle doivent figurer la date d'achat, votre nom, votre adresse et le lieu d'achat.

Vous devez expliquer en détail la défaillance nécessitant réparation.

Les demandes de service sous garantie faites pendant la période de garantie seront vérifiées par Silverline Tools pour établir si la défaillance du produit est liée à un vice de matériau ou de fabrication.

Les frais de port ne seront pas remboursés. Les articles retournés doivent être convenablement propres et sûrs pour être réparés et devraient être emballés soigneusement pour éviter tout dommage ou toute blessure pendant le transport. Nous pouvons refuser les livraisons qui ne sont pas convenables ou sûres.

Toute intervention sera effectuée par Silverline Tools ou ses agents de réparation agréés.

La réparation ou le remplacement du produit ne dépassera pas la période de garantie.

Les anomalies que nous reconnaissons être couvertes par la garantie seront rectifiées par la réparation de l'outil, sans frais (hormis les frais de port) ou par son remplacement par un outil en parfait état de fonctionnement.

Les pièces ou les outils remplacés deviendront la propriété de Silverline Tools.

La réparation ou le remplacement de votre produit sous garantie vous apporte des avantages ; ces avantages s'ajoutent à vos droits statutaires en tant que consommateur sans les affecter aucunement.

La présente garantie couvre :

La réparation du produit, s'il peut être vérifié, à la satisfaction de Silverline Tools, que les défaillances du produit ont été provoquées par un vice de matériau ou de fabrication au cours de la période de garantie.

Si une pièce n'est plus disponible ou n'est plus fabriquée, Silverline Tools la remplacera par une pièce de rechange opérationnelle.

Utilisation de ce produit dans l'UE.

La présente garantie ne couvre pas :

Silverline Tools ne garantit pas les réparations nécessaires du produit engendrées par :

L'usure normale provoquée par l'utilisation conforme aux instructions d'utilisation, par exemple des lames, des balais de charbon, des courroies, des ampoules, des batteries, etc.

Le remplacement de tout accessoire fourni tel que les forêts, les lames, les feuilles abrasives, les outils de coupes et les autres articles associés.

Les dommages et les défaillances accidentels causés par une utilisation ou un entretien négligent, une mauvaise utilisation, un manque d'entretien ou une utilisation ou une manipulation imprudente du produit.

L'utilisation du produit à des fins autres que son utilisation domestique normale.

Le moindre changement ou la moindre modification du produit.

L'utilisation de pièces et d'accessoires qui ne sont pas des composants véritables de Silverline Tools.

Une installation défectueuse (sauf si l'installation a été réalisée par Silverline Tools).

Les réparations ou les modifications réalisées par des tiers autres que Silverline Tools ou ses agents de réparation agréés.

Les demandes de service autres que le droit de rectifier les défaillances de l'outil indiquées dans ces conditions de garantie ne sont pas couvertes par cette garantie.

Déclaration de conformité CE

Le soussigné : Mr Darrell Morris

Autorisé par : Silverline

Déclare que le produit :

La présente déclaration est établie sous la responsabilité exclusive du fabricant. La présente déclaration de conformité est rédigée conformément à la législation d'harmonisation de l'Union Européenne pertinente

Code d'identification : 466888

Description: Poste à souder à l'arc

Est conforme aux directives suivantes :

• Directive sur les basses tensions 2014/35/UE

- Directive sur la compatibilité électromagnétique 2014/30/UE

• Directive RoHS 2011/65/UE

• EN60974-1:2012

• EN60974-6:2011

• EN60974-10:2014

Organisme notifié : TÜV Rheinland

La documentation technique est conservée par : Silverline

Date : 07/12/16

Signature :

Mr Darrell Morris

Directeur général

Nom et adresse du fabricant ou de son représentant agréé :

Powerbox International Limited, entreprise enregistrée sous le numéro 06897059.

Siège social : Powerbox, Boundary Way, Lufton Trading Estate, Yeovil, Somerset,

BA22 8HZ, Royaume Uni..

Einführung

FR Garantie de 3 ans. Enregistrez votre produit en ligne dans un délai de 30 jours suivant la date d'achat. Des conditions générales s'appliquent.
