Type product	Enkelfasig handmatig booglassen
Merk	Silverline
Model	466888
Voedingsspanning	230 V ~ 50 Hz
Ingangsstroom	36,5 A (piek) / 13,74 A (eff.)
Opgenomen vermogen	32 A (netstekker vereist)
Uitgangsstroom	55 - 160 A
Nullastspanning	48 V
Belastingsspanning	20,2 V (55 A) / 24,4 V (160 A)
Nominale inschakelduur	10% bij 160 A / 60% bij 65 A
Compatibele elektrodediameter	2,0 - 4,0 mm
Lasdikte (staal)	2,0 - 6,0 mm
Isolatieklasse	H
Beschermingsgraad	IP21S
Afmetingen (H x B x D)	220 x 470 x 295 mm
Gewicht	16,5 kg
Lengte elektrodekabel	2,0 m
Lengte massakabel	1,5 m
Lengte voedingskabel	2,0 m
Inbegrepen accessoires	Elektrodehouder, massaklem, lashelm, hamer-borstel
Thermische beveiliging	Thermische beveiliging met overbelastingsindicatie
Elektrische beschermingsklasse	Klasse I (aardingsverplichting)
Garantie	3 jaar (online registratie vereist)

Veelgestelde vragen - 466888 SILVERLINE

Welke beschermingsmiddelen zijn verplicht bij gebruik van dit lasapparaat?

U moet een lashelm met filterglas, hittebestendige handschoenen, een leren schort, een veiligheidsbril en indien nodig een helm dragen. Kijk nooit naar de lasboog zonder bescherming.

Welk type netstekker is nodig om het apparaat aan te sluiten?

Dit apparaat vereist een wandcontactdoos 230 V, 32 A volgens norm IEC 60309. Gebruik geen standaard 16 A of 13 A stopcontact. De installatie moet door een gekwalificeerde elektricien worden uitgevoerd.

Hoe stel ik de lasstroom in?

Gebruik de stroomregelaar (4). Draai met de klok mee om de stroom te verhogen, tegen de klok in om te verlagen. De schaal (1) geeft de geselecteerde waarde aan. Pas de stroom aan de metaaldikte en elektrodediameter aan.

Wat moet ik doen als het apparaat tijdens het lassen plots stopt?

Dit komt door het overschrijden van de inschakelduur. Het thermische overbelastingslampje (7) gaat branden. Laat het apparaat 20 tot 30 minuten afkoelen voor hergebruik.

Wat is het bruikbare elektrodediameterbereik?

Elektroden met diameter 2,0 tot 4,0 mm zijn compatibel. Gebruik elektroden geschikt voor het metaaltype en de lasdikte.

Hoe onderhoud ik het lasapparaat?

Koppel het apparaat altijd los voor onderhoud. Reinig met een zachte borstel of droge doek. Gebruik perslucht voor de ventilatieopeningen. Gebruik nooit agressieve oplosmiddelen.

Kan ik een verlengkabel gebruiken?

Ja, maar het verlengsnoer moet voldoende dik en in goede staat zijn. Controleer het regelmatig. Laat beschadigde kabels vervangen door een erkend Silverline servicecentrum.

Wat te doen als de las van slechte kwaliteit is?

Controleer de stroominstelling, de staat van de elektrode en de aansluiting van de massaklem. Het te lassen werkstuk moet schoon zijn en vrij van roest, verf of vet.

Hoe monteer ik de meegeleverde lashelm?

Monteer de handgreep aan de binnenzijde van het masker met de meegeleverde moeren en bouten. Plaats de filterhouder met het lasglas en veiligheidsglas en bevestig het geheel aan het masker met de schroeven en klemmen.

Waar kan ik reserveonderdelen of accessoires vinden?

Reserveonderdelen zijn beschikbaar op toolsparesonline.com. Accessoires zoals lashelmen (ref. 868520), handschoenen (282389) of schorten (633505) worden verkocht bij Silverline dealers.

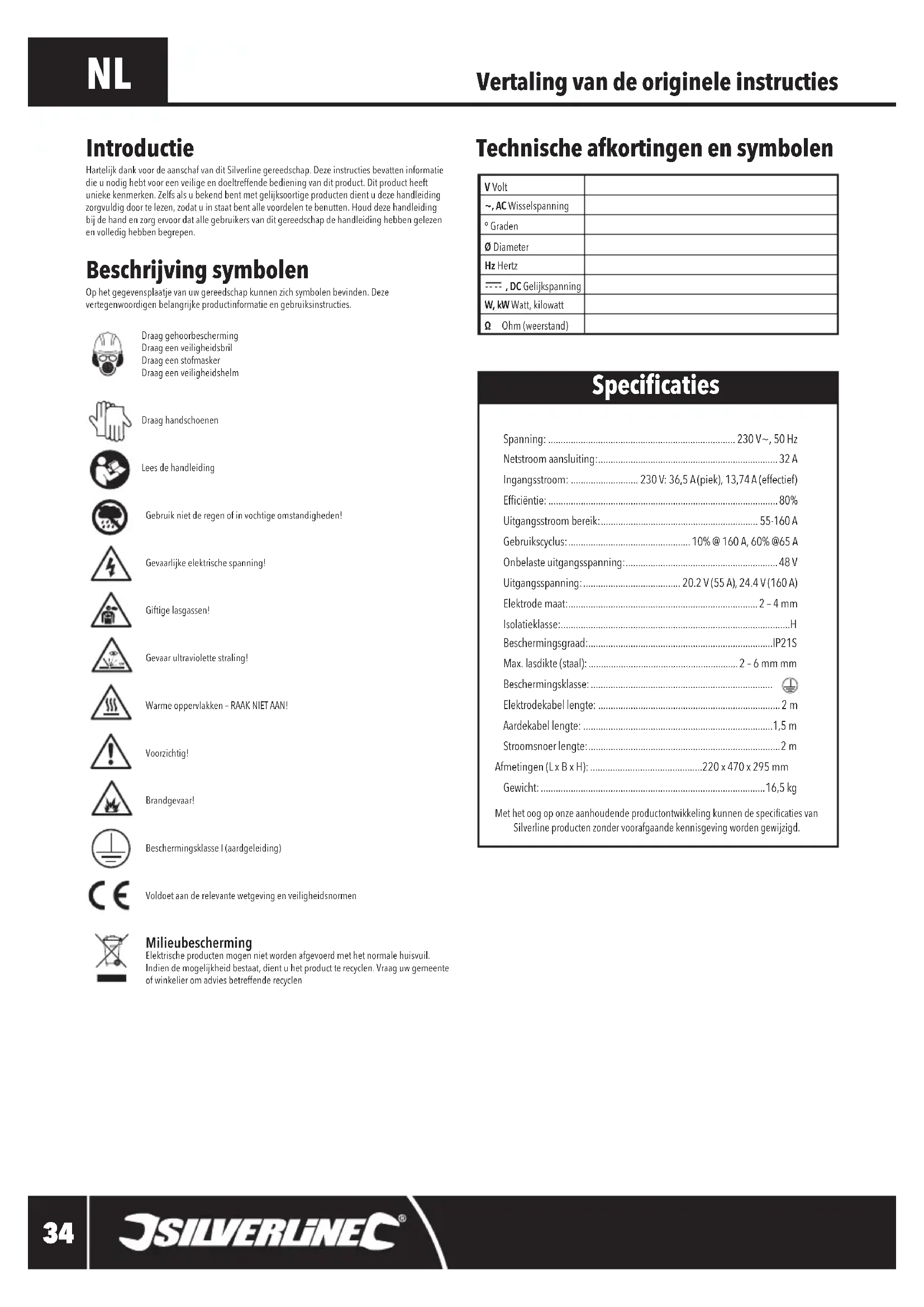

GEBRUIKSAANWIJZING 466888 SILVERLINE

Hartelijk dank voor de aanschaf van dit Silverline gereedschap. Deze instructies bevatten informatie die u nodig hebt voor een veilige en doeltreffende bediening van dit product. Dit product heeft unieke kenmerken. Zelfs als u bekend bent met gelijksoortige producten dient u deze handleiding zorgvuldig door te lezen, zodat u in staat bent alle voordelen te benutten. Houd deze handleiding bij de hand en zorg ervoor dat alle gebruikers van dit gereedschap de handleiding hebben gelezen en volledig hebben begrepen.

Beschrijving symbolen

Op het gegevensplaatje van uw gereedschap kunnen zich symbolen bevinden. Deze vertegenwoordigen belangrijke productinformatie en gebruiksinstructies.

Draag gehoorbescherming

Draag een veiligheidsbril

Draag een stofmasker

Draag een veiligheidshelm

Draag handschoenen

Lees de handleiding

Gebruik niet de regen of in vochtige omstandigheden!

Gevaarlijke elektrische spanning!

Giftige lasgassen!

Gevaar ultraviolette straling!

Voldoet aan de relevante wetgeving en veiligheidsnormen

Milieubescherming

Elektrische producten mogen niet worden afgevoerd met het normale huisvuil.

Indien de mogelijkheid bestaat, dient u het product te recyclen. Vraag uw gemeente

of winkelier om advies betreffende recyclen

Technische afkortingen en symbolen

V Volt
~, AC Wisselspanning
° Graden
∅ Diameter
Hz Hertz
---- , DC Gelijkspanning
W, kW Watt, kilowatt
Ω Ohm (weerstand)

Specifications

Spanning: 230 V\~, 50 Hz

Netstroom aansluiting: 32 A

Ingangsstroom: 230 V: 36,5 A(piek), 13,74 A (effectief)

Efficiëntie: 80%

Uitgangsstroom bereik: 55-160 A

Gebruikscyclus: 10% @ 160 A, 60% @65 A

Onbelaste uitgangsspanning: 48 V

Uitgangsspanning: 20.2 V (55 A), 24.4 V (160 A)

Elektrode maat: 2 - 4 mm

Isolatieklasse:......H

Beschermingsgraad: IP21S

Max. lasdikte (staal): 2 - 6 mm mm

Beschermingsklasse:

Elektrodekabel lengte: 2 m

Aardekabel lengte: 1,5 m

Stroomsnoer lengte: 2 m

Afmetingen (L x B x H): 220 x 470 x 295 mm

Gewicht: 16,5 kg

Met het oog op onze aanhoudende productontwikkeling kunnen de specificaties van Silverline producten zonder voorafgaande kennisgeving worden gewijzigd.

Algemene veiligheid

⚠ WAARSCHUWING: Lees deze handleiding alvorens het lasapparaat te gebruiken, in te stellen, of te onderhouden.

⚠ WAARSCHUWING GEVAAR VOOR DE OGEN: Het licht van een vlamboog kan uw gezichtsvermogen permanent beschadigen. Gebruik steeds een geschikt lasmasker, gezichtsmasker, of helm. Controleer de toestand van de oogbescherming voorafgaand aan elk gebruik ervan.

⚠ WAARSCHUWING BRANDGEVAAR: Alle ontvlambare materialen dienen uit de laszone verwijderd te worden.

⚠ WAARSCHUWING LASROOK EN -DAMPEN: Tijdens het lassen komen er toxische gassen vrij. Werk steeds in een goed geventileerde ruimte.

⚠ WAARSCHUWING GEVAAR OP BRANDWONDEN: Draag tijdens het lassen steeds lashandschoenen. De handschoenen beperken het risico op brandwonden en de effecten van ultraviolette straling. Draag bovendien een lasschort en helm bij het uitvoeren van laswerkzaamheden boven het hoofd, ter ebscherming tegen spatten.

⚠ WAARSCHUWING: Dit gereedschap is niet bedoeld om gebruikt te worden door personen (met inbegrip van kinderen) met beperkte fysieke of mentale vermogens, of met een gebrek aan ervaring, tenzij ze onder toezicht staan van of instructies gekregen hebben met betrekking tot het gebruik van het gereedschap van een persoon die verantwoordelijk is voor hun veiligheid. Kinderen dienen steeds onder toezicht te staan om er zeker van te zijn dat ze niet met het gereedschap spelen.

Houd de werkruimte zuiver - Rommelige werkplaatsen en werkoppervlakken geven dikwijls aanleiding tot letsel

- Denk aan de omgeving van de werkplaats

Stel het lasapparaat niet bloot aan regen

Gebruik het lasapparaat niet in een vochtige of natte omgeving

Houd de werkplaats goed verlicht

- Houd andere personen op afstand. Laat geen personen, en dan in het bijzonder kinderen, die niets te maken hebben met het werk, het gereedschap of het verlengsnoer aanraken, en houd ze verwijderd van de werkplaats

⚠ WAARSCHUWING: Het niet gebruiken van de nodige beschermende uitrusting of het niet dragen van de gepaste kleding kan aanleiding geven tot persoonlijk letsel of kan de ernst van eventueel letsel verergeren.

- Gebruik het voedingsnoer niet voor dingen waarvoor het niet voorzien is. Trek nooit aan het snoer om de stekker uit het stopcontact te verwijderen. Houd het stroomsnoer verwijderd van hitte, olie, en scherpe randen. Een beschadigd of in de knoop geraakt snoer verhoogt het risico op elektrische schokken.

- Reik niet te ver. Zorg ervoor dat u steeds stabiel in in evenwicht staat

- Onderhoud het gereedschap op correcte wijze

- Controleer de snoeren van elektrisch gereedschap op periodieke wijze en laat ze repareren door een geautoriseerd servicecentrum indien ze beschadigd zijn

- Inspecteer verlengsnoeren op periodieke wijze en vervang ze indien ze beschadigd zijn

- Koppel gereedschappen los - Koppel lasapparaten los van de voeding wanneer ze niet gebruikt worden, alvorens ze gerepareerd worden, en wanneer accessoires vervangen worden

⚠ WAARSCHUWING: Het gebruik van accessoires of hulpmiddelen die niet zijn aanbevolen door de fabrikant kan aanleiding geven tot risico's op persoonlijk letsel.

• Blijf alert

- Let op wat u doet, gebruik uw gezond verstand, en gebruik het gereedschap niet wanneer u vermoeid bent - Gebruik nooit een lasapparaat wanneer u vermoeid bent of onder de invloed bent van drugs, alcohol of geneesmiddelen.

⚠ WAARSCHUWING: Onoplettendheid tijdens het gebruik van elektrisch gereedschap kan aanleiding geven tot ernstig persoonlijk letsel.

- Controleer beschadigde onderdelen

⚠ WAAR SCHUWING: Gebruik het lasapparaat niet indien de aan/uit-schakelaar het gereedschap niet in- en uitschakelt. De schakelaar dient gerepareerd te worden alvorens het lasapparaat wordt gebruikt.

- Laat uw gereedschap herstellen door een gekwalificeerde persoon. Dit lasapparaat voldoet aan de relevante veiligheidsregelgeving. Reparaties mogen enkel uitgevoerd worden door gekwalificeerd personeel, zoniet kan dat gevaar inhouden voor de gebruiker

⚠ WAARSCHUWING: Gebruik bij onderhoud of reparaties enkel identieke vervangstukken.

⚠ WAARSCHUWING: Indien het snoer beschadigd is, dient dit door de fabrikant of door een geautoriseerd servicecentrum vervangen te worden.

WAARSCHUWING: De stekker van het gereedschap dient overeen te stemmen met het gebruikte stopcontact. Pas de stekker nooit aan. Gebruik geen adapterstekkers in combinatie met geaard elektrisch gereedschap. Het gebruik van ongewijzigde stekkers en passende stopcontacten beperkt het risico op elektrische schokken.

Las veiligheid

- Lassen produceert giftige dampen en kan het zuurstofniveau in de werkruimte verminderen. Werk altijd in een goed geventileerde ruimte. Adem de lasdampen niet in, gebruik indien nodig een geschikt gasmasker

- Sommige metalen delen kunnen gegalvaniseerde, loden, cadmium of andersoortige coatings hebben. Wanneer u probeert door dit soort coatings heen te lassen, kan dit leiden tot zwaar giftige dampen. Verwijder altijd alle soorten coating voordat u gaat lassen

- Als u merkt dat uw longen, keel of ogen geïrriteerd raken tijdens het lassen, STOP DAN ONMIDDELLIJK en ga de frisse lucht in

- Lassen produceert extreem hoge niveaus Uv-licht. Om oogbeschadigingen te voorkomen, dient u ALTIJD een goedgekeurd lasmasker te dragen. Kijk onder geen beding rechtstreeks in de boog

- Het licht wat geproduceerd wordt bij het lassen kan erg aantrekkelijk zijn om naar te kinderen, zeker voor kinderen. Voorkom het kijken in het licht van uzelf en anderen in het werkgebied zonder het dragen van bescherming

- Als de mogelijkheid bestaat dat er anderen in het werkgebied komen, zet dan een geschikt scherm neer om hen te beschermen tegen het verblindende licht

- Wanneer de filterglazen tekenen van beschadiging vertonen, vervangt u deze onmiddellijk

- Om huidbeschadigingen te voorkomen, dient u ALTIJD een geschikte, brandwerende jas met lange mouwen te dragen, evenals hittebestendige handschoenen en een hoofddeksel. Zorg dat u bedekt blijft

- Verwijder altijd alle ontvlambare materialen (bijv. sigarettenaansteker, lucifers) uit uw kleding voordat u gaat lassen

- Houd altijd een brandblusapparaat in de buurt wanneer u aan het lassen bent. Vonken en toevallige contacten kunnen brand veroorzaken

- Vonken kunnen ontvlambare materialen in de werkomgeving doen ontbranden. Verwijder alle ontvlambare materialen uit de werkomgeving voordat u met het lassen begint

- Las alleen als alle werkstukken en de werkruimte droog zijn

- Las geen verzegelde containers (bijv. benzinetanks, luchttanks, olievaten). Verzegelde containers kunnen onverwachts uit elkaar barsten door de hitte die door het lassen wordt veroorzaakt

- Denk goed om overgebrachte warmte. Metalen delen kunnen de warmte van het werkgebied wegleiden en leiden tot ontbranding van brandbare materialen

- Denk erom dat gelaste delen gedurende enige tijd na het lassen warm blijven. Laat volledig afkoelen voordat u ermee werkt of het werkstuk onbeheerd laat staan

- Las nooit bij ontvlambare gassen, vloeistoffen of stof

- Zorg er altijd voor dat er een verantwoordelijke persoon bij u in de buurt is om u te waarschuwen indien er brand ontstaat, of om hulp te roepen in noodsituaties.

- Het gebruik van lasmachines creëert krachtige magnetische velden. Dit kan de werking van gevoelige elektronische apparatuur ontregelen. Dragers van pacemakers dienen een arts te raadplegen alvorens een lasmachine te gebruiken.

- Overbelast de stroomtoevoer niet. Controleer of uw stroombedrading de vereiste stroom veilig kan leveren (zie specificatie)

Productbeschrijving

1 Stroomschaal
2 Aan-/uitschakelaar
3 Stroomsoer
4 Stroom controleknop
5 Ektrodeklem
6 Aardeklem
7 Thermische overbelasting indicatielampje
8 Handvat
9 Lasmasker
10 Filterframe
11 Lasglas
12 Veiligheidsglas
13 frameklips (x 2)
14 Handvat moeren (x 3)
15 Handvat bouten (x 3)
16 frame schroeven (x 2)
17 Masker handvat

Accessoires (niet afgebeeld):

- 1x hamerborstel

Gebruiksdoel

Enkelfase netstroom booglasmachine met elektrode staven, voor het creëren van lasverbindingen op ijzerhoudende metalen. De machine vereist een 32 A netstroom aansluiting.

Het uitpakken van uw gereedschap

• Pak uw toestel / gereedschap uit. Inspecteer het en zorg dat u met alle kenmerken en functies vertrouwd raakt
• Controleer of alle onderdelen aanwezig zijn en in goede staat verkeren. Als er onderdelen ontbreken of beschadigd zijn, zorg dan dat deze vervangen worden voor u dit toestel / gereedschap gebruikt

Voor gebruik

⚠ WAARSCHUWING: Ontkoppel de machine van de stroombron voordat u accessoires wisselt of enige aanpassingen maakt

WAARSCHUWING: Zorg te allen tijde voor de aanwezigheid van een geschikte brandblusser in de buurt van het werkgebied

Masker samenstelling

Stel het masker als afgebeeld samen

1. Gebruik de maskerklemmen (pijl) om het plat verpakte lasmasker (9) in de normale vorm te monteren
2. Bevestig het handvat (17) met gebruik van de bouten en moeren (14+15). Het handvat dient aan de binnenkant van het masker gemonteerd te worden om de hand van de gebruiker te beschermen tegen spatten
3. Stel het filterframe (10) met het lasglas (11) en veiligheidsglas (12) als afgebeeld samen. Zorg ervoor dat het veiligheidsglas het lasglas beschermd tegen lasspatten. Als het lasglas aan de buitenzijde geïnstalleerd wordt, raakt het mogelijk beschadigd en worden de ogen niet optimaal beschermd tegen ultraviolette straling
4. Monteer de lenssamenstelling met gebruik van de schroeven (16) en frameklemmen (13) op het masker

⚠ Het aansluiten op een stroombron

Let op: De machine is geaard en dient enkel op een stroombron met aardeaansluiting aangesloten te worden. Gebruik de machine niet zonder aardeaansluiting

• Dit lasapparaat is niet voorzien van een stekker omdat het bij volle capaciteit te veel vermogen zal trekken voor een normaal 230 V huishoudelijk stopcontact en een normale huishoudelijke stekker. Dit lasapparaat magneet voorzien worden van een standaard 13 A Europese stekker
• Een stopcontact of klem, voorzien voor hoge 230 V stroom, dient geïnstalleerd te worden door een gekwalificeerde elektricien. Een 32 A stekker en stopcontact die voldoen aan IEC 60309, zijn aan te bevelen
• Een verbinding met het voedingsnetwerk, zonder stopcontact en vereist de installatie van het lasapparaat door een gekwalificeerde en erkende elektricien. Een verbinding met behulp van een stopcontact is echter veiliger en aan te bevelen omdat het lasapparaat indien nodig veilig geïsoleerd kan worden. Indien rechtstreeks verbonden met het netwerk, dient een dubbelpolige isolatorschakelaar geïnstalleerd te worden
• Het lasapparaat dient verbonden te zijn met een verbruikerseenheid met een ingebouwde RCD (aardlekschakelaar), gebruikmakend van een circuit dat met behulp van een RCD beveiligd is
• Er wordt verwezen naar de specificaties voor details betreffende de maximum stroom die vereist is voor dit lasapparaat
• In geval van twijfel, probeer dan dit lasapparaat dan niet te verbinden of te gebruiken tot een professionele elektricien is geraadpleegd

Lasstaaf selectie

• Voor het verkrijgen van hoogwaardige lasverbindingen is het selecteren van de geschikte lasstaaf erg belangrijk. Lasstaven zijn verkrijgbaar in verschillende maten en materialen en met verschillende coatings
• Verwijs naar de richtlijnen van de staaffabrikant voor de juiste staafselectie

Gebruik

⚠ WAARSCHUWING: Tijdens het gebruik van de machine is het dragen van een lasmasker, lashandschoenen en warmtebestendige kleding aanbevolen

WAARSCHUWING: Inspecteer de machine voor gebruik op slijtage en beschadiging.

Wanneer de machine beschadigd is, dient deze gerepareerd te worden voordat deze gebruikt kan worden

Let op: Controleer voor gebruik of de behuizing en alle kappen gesloten zijn

Let op: Plaats de eenheid op een stevige, vlakke ondergrond. Zorg voor een minimale vrije ruimte van 500 mm rondom de eenheid voor het verkrijgen van geschikte ventilatie

Het in- en uitschakelen van de machine

• Schakel de machine in door de spanning controleknop (2) in de 'l' stand te plaatsen
• Schakel de machine uit door de spanning controleknop (2) in de 'O' stand te plaatsen

Stroom selectie

• Voor het verkrijgen van hoogwaardige lasverbindingen dient de stroom controleknop (4) juist gesteld worden
• Draai de knop rechtsom voor het verhogen van de lasspanning. Draai de knop linksom voor het verlagen van de lasspanning
• De geselecteerde spanning wordt door de stroomniveauschaal (1)

Gebruikscyclus

• De machine is niet geschikt voor constant lassen. Overmatig continu gebruik resulteert in oververhitting en beschadiging van de interne onderdelen
• De machine is voorzien van een thermische overbelastingbeveiliging. Wanneer de machine oververhit raakt en/of wanneer de gebruikscyclus overschreden wordt, wordt de machine automatisch uitgeschakeld
• De gebruikscyclus (zie specificaties) duidt op het aantal minuten dat de machine kan lassen in een totale periode van 10 minuten
• Bij een gebruikscyclus van 30% kan de machine 3 minuten gebruikt worden met een afkoelperiode van 7 minuten
• Wanneer de gebruikscyclus overschreden wordt, schakelt de machine automatisch uit
• Het gebruiken van een lage lasspanning met een goede ventilatie zorgt voor een optimale gebruikscyclus
• Wanneer de gebruikcyclus limiet bereikt is, brand het thermische overbelasting indicatielampje (7). Het lampje dooft wanneer de machine volledig afgekoeld is en klaar is voor gebruik
• Het is aanbevolen de machine voor een verdere 3 minuten te laten afkoelen nadat het lampje gedoofd is, voor het verzekeren van een volledige alkoeling

Lasvoorbereiding

• Zorg ervoor dat de te verbinden oppervlakten schoon en vrij van roest, verf en andere coatings zijn
• Alle onderdelen dienen voldoende ondersteund te worden, met een gat van ongeveer 1 mm waar de lasverbinding gevormd wordt
• Verwijder alle licht ontvlambare materialen uit de werkplaats
• Bevestig de aardeklem (6) op een schoon deel van één van de oppervlakken
  Let op: Verbeter de aansluiting van de aardeklem op het werkstuk door een stuk koperdraad, zonder isolatie, rond de klemtanden te binden
• Knijp de hendel in om de elektrodeklem (5) te openen. Plaats een elektrode tussen de kaken en laat de klem los. De elektrode dient stevig vastgeklemd te worden met de klem in contact met het metalen deel van de staaf, niet het gecoate deel
• Een gekwalificeerd persoon dient in de buurt van de lasser te staan met een geschikte en werkende brandblusser klaar voor gebruik
• Sluit de machine op de stroombron aan

Lassen

WAARSCHUWING: Een juist gebruik van de lasmachine is een technische vaardigheid. Een onjuist gebruikte lasmachine is erg gevaarlijk. De onderstaande informatie dient enkel als richtlijn gebruikt te worden. Wanneer u enigszins twijfelt over uw vaardigheden, gebruik de machine dan niet

1. Schakel de machine in
2. Houdt de elektrodehouder (5) in de ene hand en het lasmasker (9) in de andere hand
3. Plaats de staaf in een hoek van ongeveer 80° op het werkoppervlak, met de punt ongeveer 30 mm van het metaal af
4. Houdt het lasmasker over uw gezocht en tik de staaf tegen het metaal
5. Een boog ontstaat tussen de staaf en de punt. Probeer een constant afstand tussen de lasstaaf en het werkstuk te houden, gelijk aan de diameter van de lasstaaf. Behoud een boog voor 1 a 2 seconden voordat u de staaf wegneemt
6. Laat de las licht afkoelen en neem het masker van uw hoofd. Als de instellingen juist zijn, ontstaat er een nette ronde punt
7. Wanneer de las het metaal niet volledig doorgegaan is, verhoogd u de lasspanning. Wanneer er een gat in het metaal gebrand is, verlaagd u de lasspanning
8. Oefen het puntlassen totdat u comfortabele, hoogwaardige puntlassen maakt
9. Voor het verkrijgen van een naadlas, houdt u de boog langer aan en beweegt u de lasstaaf langzaam over het pad. De snelheid is cruciaal bij het verkrijgen van hoogwaardige resultaten
10. Met de juiste instellingen krijgt u een stabiele boog en produceert de machine een krakend geluid. De elektrode klem dient langzaam dichter bij het metaal gehouden te worden, waar de lasstaaf korter wordt
11. Wanneer de las voltooid is, verwijdert u overmatige spatten met gebruik van de lashamer of draadborstel. Las niet over lasrupsen tenzij deze juist schoongemaakt zijn
12. Het creëren van nette, hoogwaardige lasverbindingen is een vaardigheid en u heeft tijd nodig om deze vaardigheid onder de knie te krijgen. Oefening en goede voorbereiding helpen bij het maken van nette lasverbindingen

Accessoires

Verschillende accessoires en verbruiksmiddelen, waaronder lasmaskers (868520, 934295 en 757060), lashamers (515858), lasschorten (633505) en lashandschoenen (282389) zijn verkrijgbaar bij uw Silverline handelaar. Reserve onderdelen zijn verkrijgbaar op toolsparesonline.com

Onderhoud

⚠ WAARSCHUWING: Ontkoppel de machine van de stroombron voordat u de machine schoonmaakt of enig onderhoud uitvoert

Algemene inspectie

• Controleer regelmatig of alle bevestigingsmiddelen nog goed vast zitten. Door vibratie kunnen ze na enige tijd los gaan zitten
• Inspecteer het stroomsnoer voor elk gebruik op slijtage en beschadiging. Reparaties dienen uitgevoerd worden bij een geautoriseerd Silverline service center. Dit geld tevens voor verlengsnoeren, gebruikt met de machine

Schoonmaak

• Houd uw machine te allen tijde schoon. Vuil en stof doen de interne onderdelen snel slijten, wat de levensduur aanzienlijk vermindert. Maak de machine met een zachte borstel of droge doek schoon. Gebruik wanneer mogelijk zuivere, droge perslucht om door de luchtgaten te blazen
• Maak de behuizing met een vochtige doek en een licht schoonmaakmiddel schoon. Gebruik geen alcohol, benzine of hardnekkig schoonmaakmiddel
• Gebruik geen bijtende stoffen voor het schoonmaken van plastic onderdelen

Opberging

- Berg de machine op een droge en veilige plek, buiten het bereik van kinderen op

Verwijdering

Bij de verwijdering van elektrische machines neemt u de nationale voorschriften in acht.

- Elektrische en elektronische apparaten en accu's mogen niet met uw huishoudelijk afval worden weggegooid

- Neem contact op met uw gemeente voor informatie betreffende de verwijdering van elektrisch gereedschap

Probleemopsporing

Probleem Mogelijke oorzaak Oplossing
Geen stroom	Geactiveerde stroombreker of gesprongen zekering	Controleer of de stroomkring in staat is de stroomsterkte te dragen en herstel de stroomkring
	Gesprongen interne zekering	Zorg ervoor dat de 400 V stand geselecteerd is met de machine aangesloten op een 400 V stroombron. Laat de zekering door een gekwalificeerde elektricien vervangen
De machine stopt plotseling tijdens gebruik	De gebruikscyclus wordt overschreden en het thermische overbelasting indicatielampje brand (7)	Lasciare il saldatore per 20-30 minuti per raffreddarsi
Slechte lasverbindingen	Onjuiste lasinstellingen Verstel de stroomknop (4)
	Onjuiste elektrodestaaf Vervang de elektrodestaaf
	Slechte aardeaansluiting op het werkstuk	Controleer de aardeklem (6). De aansluitingen dienen vrij te zijn van vuil, vet en verf om te zorgen voor een juiste aansluiting

Silverline Tools Garantie

Dit Silverline product komt met 3 jaar garantie.

Registreer dit product binnen 30 dagen van aankoop op www.silverlinetools.com om in aanmerking te komen voor 3 jaar garantie. De garantieperiode begint op de datum van aankoop op het ontvangstbewijs.

Het gekochte product registreren

Ga naar: silverlinetools.com, kies Registration (registratie) en voer het volgende in:

- Uw persoonlijke gegevens

- De gegevens van het product en de aankoop

U ontvangt het garantiebewijs in PDF-vorm. Druk het af en bewaar het bij het product.

Voorwaarden

De garantieperiode gaat in vanaf de datum van aankoop op het ontvangstbewijs.

BEWAAR HET ONTVANGSTBEWIJS OP EEN VEILIGE PLAATS

Als dit product binnen 30 dagen van de aankoopdatum een fout heeft, breng het dan naar de winkelier waar u het heeft gekocht, met uw ontvangstbewijs, en met vermelding van de details van de storing. U kunt om een nieuwe vragen of om uw geld terug.

Als dit product na de periode van 30 dagen een fout heeft, stuur het dan naar:

Alle claims moeten binnen de garantieperiode worden ingediend.

U moet het originele ontvangstbewijs geven met de datum van aankoop, uw naam, adres en plaats van aankoop voordat er aan kan worden gewerkt.

U moet nauwkeurige gegevens verschaffen van de fout die verholpen moet worden.

Claims die binnen de garantieperiode worden ingediend, worden door Silverline Tools nagelopen om te kijken of het probleem een kwestie is van de materialen of de fabricage van het product.

De verzendkosten worden niet vergoed. De geretourneerde items moeten voor de reparatie in een redelijk schone en veilige staat verkeren en moeten zorgvuldig worden verpakt om schade en letsel tijdens het vervoer te voorkomen. Ongeschikte en onveilige leveringen kunnen worden afgewezen.

Al het werk wordt uitgevoerd door Silverline Tools of een officiële reparatiedienst.

De garantieperiode wordt niet door de reparatie of vervanging van het product verlengd.

Defecten waarvan wij beschouwen dat ze onder de garantie vallen, worden verholpen door middel van gratis reparatie van het gereedschap (exclusief verzendingskosten) of door vervanging door een gereedschap in perfecte staat van werking.

De ingehouden gereedschappen of onderdelen die zijn vervangen, worden het eigendom van Silverline Tools.

De reparatie of vervanging van het product onder garantie zijn voordelen die bijkomstig zijn aan uw wettelijke rechten als consument, en hebben daar geen invloed op.

Wat is gedekt:

De reparatie van het product, mits naar tevredenheid van Silverline Tools kan worden vastgesteld dat de gebreken het gevolg zijn van defecte materialen of fabrieksfouten binnen de garantieperiode.

Onderdelen die niet meer verkrijgbaar zijn en die niet meer worden vervaardigd worden door Silverline Tools vervangen door een functionele vervanging.

Gebruik van dit product in de EU.

Wat niet is gedekt:

Silverline Tools geeft geen garantie op reparaties als gevolg van:

Normale slijtage veroorzaakt door gebruik in overeenstemming met de bedieningsinstructies zoals zaagbladen, borstels, riemen, gloeilampen, batterijen enz.

De vervanging van geleverde accessoires zoals boortjes, zaagbladen, schuurvellen, snijschrijven en aanverwante producten.

Accidentele schade, storingen veroorzaakt door nalatigheid in gebruik of verzorging, misbruik, verwaarlozing, onvoorzichtige bediening en hantering van het product.

Gebruik van het product voor andere doeleinden dan normaal huishoudelijk gebruik.

Alle soorten wijzigingen en modificaties van het product.

Gebruik van andere onderdelen en accessoires dan de originele onderdelen van Silverline Tools.

Defecte installatie (behalve wanneer geïnstalleerd door Silverline Tools).

Reparaties of wijzigingen die zijn uitgevoerd door anderen dan Silverline Tools of diens officiële reparatiediensten.

Behalve claims voor het recht op correctie van fouten van het gereedschap volgens de bepalingen van deze garantie zijn geen andere claims gedekt.

EG-verklaring van overeenstemming

De ondergetekende: Mr. Darrell Morris

Gemachtigd door: Silverline

Verklaart dat:

Deze verklaring wordt verstrekt onder de volledige verantwoordelijkheid van de fabrikant.

Het hierboven beschreven voorwerp is conform de desbetreffende communautaire harmonisatiewetgeving

Identificatienummer: 466888

Beschrijving: Lasmachine

Voldoet aan de volgende richtlijnen:

• Richtlijn laagspanning 2014/35/EU

• Elektromagnetische verenigbaarheid 2014/30/EU

• RoHS-richtlijn 2011/65/EU

• EN60974-1:2012

• EN60974-6:2011

• EN60974-10:2014

Keuringsinstantie: TÜV Rheinland

De technische documentatie wordt bijgehouden door: Silverline

Datum: 07-12-2016

Handtekening:

Darrell Morris

Algemeen directeur

Naam en adres van fabrikant:

Powerbox International Limited, handelsregister nummer 06897059.

Geregistreerd adres: Powerbox, Boundary Way, Lufton Trading Estate, Yeovil, Somerset,

BA22 8HZ, Verenigd Koninkrijk.

Wprowadzenie

NL 3 jaar garantie. Registreer uw product binnen 30 dagen online. Algemene voorwaarden zijn van toepassing
