Producttype	MMA-lasmachine met inverter
Model	103597
Merk	Silverline
Ingangsspanning	230 V ~ 50 Hz
Ingangsstroom	40 A (piek), 15,5 A (effectief)
Uitgangsstroombereik	25 - 200 A
Inschakelduur	15 % @ 200 A, 60 % @ 100 A, 100 % @ 77,5 A
Nullastspanning	60 V
Uitgangsspanning	21 V (25 A) tot 28 V (200 A)
Elektrodediameter	1,6 - 4,0 mm
Iso	H
Beschermingsgraad	IP21S
Lasdikte (staal)	1 - 10 mm
Lengte elektrodekabel	2,0 m
Lengte aardkabel	1,5 m
Lengte voedingskabel	2,0 m
Afmetingen (L x B x H)	365 x 135 x 240 mm
Gewicht	6,4 kg
Garantie	3 jaar (na online registratie)
Inbegrepen accessoires	Lasmasker, hamer/borstel, elektrodehouder, massaklem

Veelgestelde vragen - 103597 SILVERLINE

Hoe kies ik de juiste stroomsterkte-instelling voor een elektrode?

Gebruik de meegeleverde gids: voor een elektrode van 1,6 mm, stel in tussen 40 en 50 A; voor 2,0 mm, 50-70 A; voor 2,5 mm, 75-100 A; voor 3,2 mm, 110-130 A; voor 4,0 mm, 140-200 A. Pas aan op basis van de metaaldikte en de gewenste penetratie.

Welke beschermingsuitrusting moet ik dragen tijdens het lassen?

Draag altijd een lasmasker met filterglas, hittebestendige handschoenen, een vlamwerende jas met lange mouwen, en gehoorbescherming indien nodig. Kijk nooit naar de lasboog zonder oogbescherming.

Wat moet ik doen als het oververhittingslampje gaat branden?

De inschakelduur is overschreden. Laat het apparaat afkoelen gedurende 20 tot 30 minuten. Het lampje gaat automatisch uit na afkoeling. Om dit te voorkomen, respecteer de pauzetijden (bijv.: 3 min lassen voor 7 min pauze bij 200 A).

Hoe monteer ik het meegeleverde lasmasker?

1. Gebruik de nietjes om het masker vorm te geven. 2. Bevestig de handgreep aan de binnenkant met de moeren en bouten. 3. Monteer de filterhouder met het glas en het beschermende scherm, en installeer het geheel op het masker met behulp van de schroeven en nietjes. Het glas moet aan de binnenkant zitten om spatten te voorkomen.

Kan ik een verlengsnoer gebruiken?

Ja, maar deze moet geschikt zijn voor buitengebruik en voldoende doorsnede hebben om de stroom aan te kunnen. Controleer of het verlengsnoer geen spanningsval veroorzaakt. Voor buitengebruik, gebruik een buitenverlengsnoer en een aardlekschakelaar.

Hoe reinig en onderhoud ik de lasmachine?

Haal altijd de stekker uit het stopcontact voor het reinigen. Gebruik een zachte vochtige doek en een mild schoonmaakmiddel voor de behuizing. Reinig de ventilatieopeningen met droge perslucht. Gebruik nooit alcohol, benzine of bijtende producten. Controleer regelmatig de kabels en schroeven.

Wat moet ik doen als het apparaat niet aangaat?

Controleer eerst de stroomonderbreker of de zekering van het circuit. Als de stroomonderbreker is uitgeschakeld, reset deze dan nadat u heeft gecontroleerd of de installatie de vereiste stroomsterkte kan leveren. Als het probleem aanhoudt, kan de interne zekering defect zijn: laat deze vervangen door een gekwalificeerde elektricien.

Welke elektrode gebruiken voor het lassen van staal?

Gebruik voor staal zachte stalen elektroden met een rutiel of basische bekleding. De diameter hangt af van de dikte: voor 1-2 mm, kies 1,6 of 2,0 mm; voor 3-5 mm, 2,5 of 3,2 mm; voor meer dan 5 mm, 4,0 mm. Raadpleeg de aanwijzingen van de fabrikant van de elektroden voor het exacte type.

Hoe sluit ik het apparaat aan op het lichtnet?

Dit apparaat vereist een wandcontactdoos of een aansluiting van 230 V/32 A geïnstalleerd door een gekwalificeerde elektricien. Gebruik een stekker en stopcontact conform de norm IEC 60309. Sluit niet aan op een standaard huishoudelijk stopcontact. Het apparaat moet worden beschermd door een aardlekschakelaar.

Wat is de garantie op dit product?

Silverline biedt een garantie van 3 jaar vanaf de aankoopdatum. Om hiervan gebruik te maken, registreer uw product op silverlinetools.com binnen 30 dagen na aankoop. Bewaar uw factuur als aankoopbewijs.

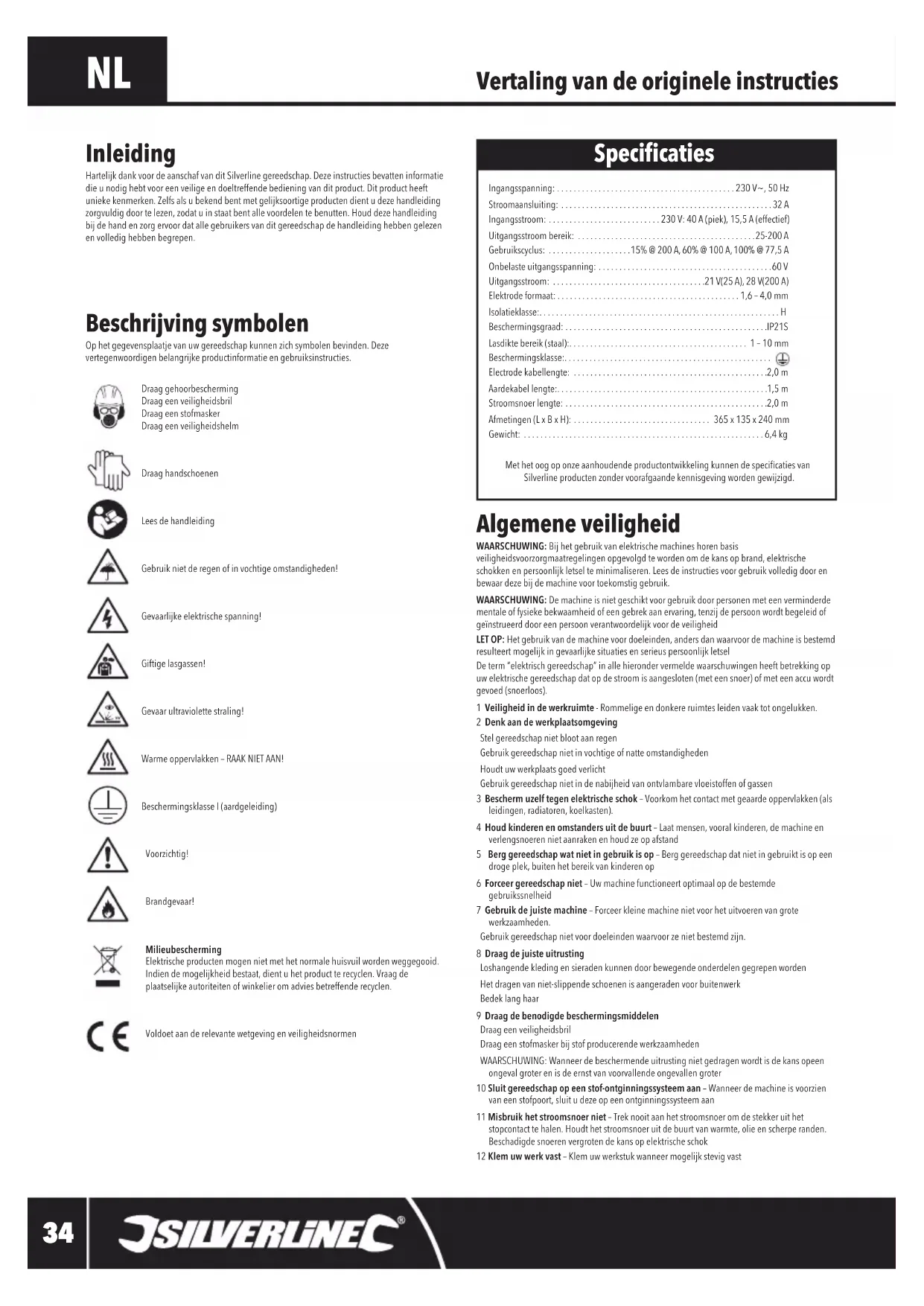

GEBRUIKSAANWIJZING 103597 SILVERLINE

Hartelijk dank voor de aanschal van dit Silverline gereedschap. Deze instructies bevatten informatie die u nodig hebt voor een veilige en doeltreffende bediening van dit product. Dit product heeft unieke kenmerken. Zelfs als u bekend bent met gelijksoortige producten dient u deze handleiding zorgvuldig door te lezen, zodat u in staat bent alle voordelen te benutten. Houd deze handleiding bij de hand en zorg ervoor dat alle gebruikers van dit gereedschap de handleiding hebben gelezen en volledig hebben begrepen.

Beschrijving symbolen

Op het gegevensplaatje van uw gereedschap kunnen zich symbolen bevinden. Deze vertegenwoordigen belangrijke productinformatie en gebruiksinstructies.

Draag gehoorbescherming

Draag een veiligheidsbril

Draag een stofmasker

Draag een veiligheidshelm

Draag handschoenen

Lees de handleiding

Gebruik niet de regen of in vochtige omstandigheden!

Gevaarlijke elektrische spanning!

Giftige lasgassen!

Gevaar ultraviolette straling!

Elektrische producten mogen niet met het normale huisvuil worden weggegooid. Indien de mogelijkheid bestaat, dient u het product te recyclen. Vraag de plaatselijke autoriteiten of winkelier om advies betreffende recyclen.

Voldoet aan de relevante wetgeving en veiligheidsnormen

Specificaties

Ingangsspanning: 230 V\~, 50 Hz

Stroomaansluiting: 32 A

Ingangsstroom: 230 V: 40 A (piek), 15,5 A (effectief)

Uitgangsstroom bereik: 25-200 A

Gebruikscyclus: 15% @ 200 A, 60% @ 100 A, 100% @ 77,5 A

Onbelaste uitgangsspanning: 60 V

Uitgangsstroom: 21 V(25 A), 28 V(200 A)

Elektrode formaat: 1,6 - 4,0 mm

Isolatieklasse:....H

Beschermingsgraad: IP21S

Lasdikte bereik (staal): 1 - 10 mm

Beschermingsklasse:

Electrode kabellengte: 2,0 m

Aardekabel lengte: 1,5 m

Stroomsnoer lengte: 2,0 m

Afmetingen (L x B x H): 365 x 135 x 240 mm

Gewicht: 6,4 kg

Met het oog op onze aanhoudende productontwikkeling kunnen de specificaties van Silverline producten zonder voorafgaande kennisgeving worden gewijzigd.

Algemene veiligheid

WAARSCHUWING: Bij het gebruik van elektrische machines horen basis veiligheidsvoorzorgmaatregelingen opgevolgd te worden om de kans op brand, elektrische schokken en persoonlijk letsel te minimaliseren. Lees de instructies voor gebruik volledig door en bewaar deze bij de machine voor toekomstig gebruik.

WAARSCHUWING: De machine is niet geschikt voor gebruik door personen met een verminderde mentale of fysieke bekwaamheid of een gebrek aan ervaring, tenzij de persoon wordt begeleid of geinstrueerd door een persoon verantwoordelijk voor de veiligheid

LET OP: Het gebruik van de machine voor doeleinden, anders dan waarvoor de machine is bestemd resulteert mogelijk in gevaarlijke situaties en serieus persoonlijk letsel

De term "elektrisch gereedschap" in alle hieronder vermelde waarschuwingen heeft betrekking op uw elektrische gereedschap dat op de stroom is aangesloten (met een snoer) of met een accu wordt gevoed (snoerloos).

1 Veiligheid in de werkruimte - Rommelige en donkere ruimtes leiden vaak tot ongelukken.

2 Denk aan de werkplaatsomgeving

Stel gereedschap niet bloot aan regen Gebruik gereedschap niet in vochtige of natte omstandigheden Houdt uw werkplaats goed verlicht Gebruik gereedschap niet in de nabijheid van ontvlambare vloeistoffen of gassen

3 Bescherm uzelf tegen elektrische schok - Voorkom het contact met geaarde oppervlakken (als leidingen, radiatoren, koelkasten).

4 Houd kinderen en omstanders uit de buurt - Laat mensen, vooral kinderen, de machine en verlengsnoeren niet aanraken en houd ze op afstand

5 Berg gereedschap wat niet in gebruik is op - Berg gereedschap dat niet in gebruikt is op een droge plek, buiten het bereik van kinderen op

6 Forceer gereedschap niet - Uw machine functioneert optimaal op de bestemde gebruikssnelheid

7 Gebruik de juiste machine - Forceer kleine machine niet voor het uitvoeren van grote werkzaamheden.

Gebruik gereedschap niet voor doeleinden waarvoor ze niet bestemd zijn.

8 Draag de juiste uitrusting

Loshangende kleding en sieraden kunnen door bewegende onderdelen gegrepen worden Het dragen van niet-slippende schoenen is aangeraden voor buitenwerk Bedek lang haar

9 Draag de benodigde beschermingsmiddelen

Draag een veiligheidsbril Draag een stofmasker bij stof producerende werkzaamheden WAARSCHUWING: Wanneer de beschermende uitrusting niet gedragen wordt is de kans opeen ongeval groter en is de ernst van voorvallende ongevallen groter

10 Sluit gereedschap op een stof-ontginningssysteem aan - Wanneer de machine is voorzien van een stofpoort, sluit u deze op een ontginningssysteem aan

11 Misbruik het stroomsnoer niet - Trek nooit aan het stroomsnoer om de stekker uit het stopcontact te halen. Houdt het stroomsnoer uit de buurt van warmte, olie en scherpe randen. Beschadigde snoeren vergroten de kans op elektrische schok

12 Klem uw werk vast - Klem uw werkstuk wanneer mogelijk stevig vast

13 Reik niet te ver - Blijf altijd stevig en in balans staan

14 Onderhoud uw gereedschap zorgvuldig

Het scherp en schoon houden van snijgereedschap zorgt voor een gemakkelijkere machine controle en een kleinere kans op het buigen en breken

Volg smeerinstructies op

Controleer stroomsnoeren regelmatig op beschadiging en laat deze bij een geautoriseerd service center repareren

Laat stroomsnoeren bij een geautoriseerd service center vervangen

Houdt handvaten schoon, droog en vrij van olie en vet

WAARSCHUWING: Velen ongelukken worden veroorzaakt door slecht onderhouden machines

15 Ontkoppel machines van de stroombron - wanneer niet in gebruik, voor onderhoud en bij het verwangen van accessoires ontkoppelt u de machine van de stroombron

16 Verwijder sleutels - Maak van het controleren op gereedschapssleutels een gewoonte

17 Voorkom onnodig starten - Zorg ervoor dat de aan-fuitschakelaar bij het aansluiten op de stroombron, het plaatsen van een accu of het vervoeren in de uit-positie staat

WAARSCHUWING - Het onnodig starten van de machine kan leiden tot serieuze verwondingen

18 Het gebruik van buiten verlengsnoeren - Wanneer gereedschap buiten gebruikt wordt, maakt u gebruik van verlengsnoeren, geschikt voor buiten. Dit vermindert de kans op elektrische schok

19 Blijf alert

Houd uw aandacht op het werk, gebruik uw gezonde verstand en gebruik machines niet wanneer vermoeid

Gebruik het elektrisch gereedschap niet wanneer u vermoeid bent of onder invloed van drugs, alcohol of medicijnen

WAARSCHUWING: Onoplettendheid tijdens het bedienen van elektrisch gereedschap kan leiden tot ernstig letsel

20 Controleer beschadigde onderdelen

Controleer voor verder gebruik of de machine als bestemd functioneert

Controleer bewegende delen op uitlijning, beschadiging, montage en andere gesteldheden die gebruik van de machine mogelijk beïnvloeden

Een beschadigde beschermkap hoort bij een geautoriseerd service center gerepareerd of vervangen te worden, tenzij anders vermeld in deze handleiding

Laat defecte schakelaars bij een geautoriseerd service center repareren

WAARSCHUWING: Gebruik de machine niet met een defecte aan-/uitschakelaar. De schakelaar hoort voor gebruik gerepareerd te worden

21 Laat uw machine te allen tijde door een gekwalificeerd persoon repareren - Laat uw machine te allen tijde door een gekwalificeerd persoon repareren om gevaarlijk gebruik te vermijden WAARSCHUWING: Maak bij onderhoud enkel gebruik van identieke vervangende onderdelen

WAARSCHUWING: Laat een beschadigd stroomsnoer door de verkoper of een geautoriseerd service center vervangen

22 Stekker horen overeen te komen met het te gebruiken stopcontact - Stekkers mogen niet aangepast worden. Gebruik geen adapters op geaarde machines. Overeenkomende stekkers en stopcontacten verminderen de kans op elektrische schok

23 Indien het onvermijdelijk is elektrisch gereedschap te gebruiken in een vochtige omgeving, gebruik dan een energiebron met een aardlek beveiliging (Residual Currency Device). Het gebruik van een RCD vermindert het risico op een elektrische schok

WAARSCHUWING: Wanneer de machine in Nieuw-Zeeland gebruikt wordt, met een lekstroom van 30 mA of lager, is het gebruik van een aardlekschakelaar aanbevolen

WAARSCHUWING: Voordat u de machine op de stroombron aansluit controleert u of het voltage van de stroombron overeenkomt met het voltage op het gegevensplaatje op de machine. Een stroombron met een hogere spanning kan zorgen voor ernstige verwondingen aan de gebruiker en schade aan de machine. Een stroombron met een lagere spanning kan de motor beschadigen. Plug de stekker bij twijfel niet in de stroombron.

Gepolariseerde stekkers (enkel voor Noord-Amerika) Voor het verminderen van het risico op elektrische schok, is de eenheid voorzien van een gepolariseerde stekker (Een blad is breder dan de andere). De stekker past slechts op één manier in een gepolariseerd contactpunt. Wanneer de stekker niet volledig in het contactpunt past, draait u de stekker om. Wanneer de stekker nog steeds niet past, neemt u contact op met een gekwalificeerd elektricien. De plug mag in geen enkele manier aangepast worden.

Las veiligheid

- Lassen produceert giftige dampen en kan het zuurstofniveau in de werkruimte verminderen. Werk altijd in een goed geventileerde ruimte. Adem de lasdampen niet in, gebruik indien nodig een geschikt gasmasker

- Sommige metalen delen kunnen gegalvaniseerde, loden, cadmium of andersoortige coatings hebben. Wanneer u probeert door dit soort coatings heen te lassen, kan dit leiden tot zwaar giftige dampen. Verwijder altijd alle soorten coating voordat u gaat lassen

- Als u merkt dat uw longen, keel of ogen geïrriteerd raken tijdens het lassen, STOP DAN ONMIDDELLIJK en ga de frisse lucht in

- Lassen produceert extreem hoge niveaus Uv-licht. Om oogbeschadigingen te voorkomen, dient u ALTIJD een goedgekeurd lasmasker te dragen. Kijk onder geen beding rechtstreeks in de boog

- Het licht wat geproduceerd wordt bij het lassen kan erg aantrekkelijk zijn om naar te kinderen, zeker voor kinderen. Voorkom het kijken in het licht van uzelf en anderen in het werkgebied zonder het dragen van bescherming

- Als de mogelijkheid bestaat dat er anderen in het werkgebied komen, zet dan een geschikt

scherm neer om hen te beschermen tegen het verblindende licht

• Wanneer de filterglazen tekenen van beschadiging vertonen, vervangt u deze onmiddellijk
• Om huidbeschadigingen te voorkomen, dient u ALTIJD een geschikte, brandwerende jas met lange mouwen te dragen, evenals hittebestendige handschoenen en een hoofddeksel. Zorg dat u bedekt blijft
• Verwijder altijd alle ontvlambare materialen (bijv. sigarettenaansteker, lucifers) uit uw kleding voordat u gaat lassen
• Houd altijd een brandblusapparaat in de buurt wanneer u aan het lassen bent. Vonken en toevallige contacten kunnen brand veroorzaken
• Vonken kunnen ontvlambare materialen in de werkomgeving doen ontbranden. Verwijder alle ontvlambare materialen uit de werkomgeving voordat u met het lassen begint
• Las alleen als alle werkstukken en de werkruimte droog zijn
• Las geen verzegelde containers (bijv.benzinetanks, luchttanks, olievaten). Verzegelde containers kunnen onverwachts uit elkaar barsten door de hitte die door het lassen wordt veroorzaakt
• Denk goed om overgebrachte warmte. Metalen delen kunnen de warmte van het werkgebied wegleiden en leiden tot ontbranding van brandbare materialen
• Denk erom dat gelaste delen gedurende enige tijd na het lassen warm blijven. Laat volledig afkoelen voordat u ermee werkt of het werkstuk onbeheerd laat staan
• Las nooit bij ontvlambare gassen, vloeistoffen of stof
• Zorg er altijd voor dat er een verantwoordelijke persoon bij u in de buurt is om u te waarschuwen indien er brand ontstaat, of om hulp te roepen in noodsituaties.
• Het gebruik van lasmachines creëert krachtige magnetische velden. Dit kan de werking van gevoelige elektronische apparatuur ontregelen. Dragers van pacemakers dienen een arts te raadplegen alvorens een lasmachine te gebruiken.
• Overbelast de stroomtoevoer niet. Controleer of uw stroombedrading de vereiste stroom veilig kan leveren (zie specificatie)

Onderdelenlijst

1. Draaghandvat
2. Aan-/uitschakelaar
3. Stroom controleknop
4. lektrodehouder
5. Aardecontact
6. Overhittingsindicator
7. Stroomindicator
8. Aardeklem
9. Aardekabel aansluiting
10. Elektrodehouder
11. Elektrodekabel aansluiting
12. Elektrodehouder gleuf
13. Laskap
14. Filterframe
15. Lasglas
16. Spatglas
17. Frameklemmen (x 2)
18. Handvatmoeren (x 3)
19. Handvatbouten (x 3)
20. Framepinnen (x 2)
21. Kaphandvat
22. Hamerborstel

Gebruiksdoel

Handmatige enkel-fase lasmachine met electrode lasstaven, voor het creëren van lasverbindingen op ijzerhouden metalen. Vereist een 32 A stroomaansluiting

Het uitpakken van uw gereedschap

• Pak uw toestel / gereedschap uit. Inspecteer het en zorg dat u met alle kenmerken en functies vertrouwd raakt
• Controleer of alle onderdelen aanwezig zijn en in goede staat verkeren. Als er onderdelen ontbreken of beschadigd zijn, zorg dan dat deze vervangen worden voor u dit toestel / gereedschap gebruikt

Voorafgaand de gebruik

WAARSCHUWING: Ontkoppel de machine van de stroombron voordat u accessoires wisselt of enige aanpassingen maakt

WAARSCHUWING: Zorg te allen tijde voor de aanwezigheid van een geschikte brandblusser in de buurt van het werkgebied

Kap samenstelling

Stel de kap als afgebeeld samen.

1. Gebruik de kapklemmen (pijl) om het plat verpakte laskap (13) in de normale vorm te monteren
2. Bevestig het handvat (21) met gebruik van de bouten en moeren (18+19). Het handvat dient aan de binnenkant van de kap gemonteerd te worden om de hand van de gebruiker te beschermen tegen spatten
3. Stel het filterframe (14) met het lasglas (15) en spatglas (16) als afgebeeld samen. Zorg ervoor dat het spatglas het lasglas beschermd tegen lasspatten. Als het lasglas aan de buitenzijde geinstalleerd wordt, raakt het mogelijk beschadigd en worden de ogen niet optimaal beschermd tegen ultraviolette straling
4. Monteer de lenssamenstelling met gebruik van de framepinnen (20) en frameklemmen (17) op de kap

Het aansluiten op een stroombron

Let op: De machine is geaard en dient enkel op een stroombron met aardeaansluiting aangesloten te worden. Gebruik de machine niet zonder aardeaansluiting

• Dit lasapparaat is niet voorzien van een stekker omdat het bij volle capaciteit te veel vermogen zal trekken voor een normaal 230 V huishoudelijk stopcontact en een normale huishoudelijke stekker. Dit lasapparaat magneet voorzien worden van een standaard 13 A Europese stekker
• Een stopcontact of klem, voorzien voor hoge 230 V stroom, dient geïnstalleerd te worden door een gekwalificeerde elektricien. Een 32 A stekker en stopcontact die voldoen aan IEC 60309, zijn aan te bevelen
• Een verbinding met het voedingsnetwerk, zonder stopcontact en vereist de installatie van het lasapparaat door een gekwalificeerde en erkende elektricien. Een verbinding met behulp van een stopcontact is echter veiliger en aan te bevelen omdat het lasapparaat indien nodig veilig geïsoleerd kan worden. Indien rechtstreeks verbonden met het netwerk, dient een dubbelpolige isolatorschakelaar geïnstalleerd te worden
• Het lasapparaat dient verbonden te zijn met een verbruikerseenheid met een ingebouwde RCD (aardlekschakelaar), gebruikmakend van een circuit dat met behulp van een RCD beveiligd is
• Er wordt verwezen naar de specificaties voor details betreffende de maximum stroom die vereist is voor dit lasapparaat
• In geval van twijfel, probeer dan dit lasapparaat dan niet te verbinden of te gebruiken tot een professionele elektricien is geraadpleegd

Lasstaaf selectie

• Voor het verkrijgen van hoogwaardige lasverbindingen is het selecteren van de geschikte lasstaaf erg belangrijk. Lasstaven zijn verkrijgbaar in verschillende maten en materialen en met verschillende coatings
• Verwijs naar de richtlijnen van de staalfabrikant voor de juiste staafselectie

Stroom en elektrode selectie schema
Elektrode/staaf diameter	Lasstroom
1,6 mm 40-50 A
2,0 mm 50-70 A
2,5 mm 75-100 A
3,2 mm 110-130 A
4,0 mm 140-200 A

Gebruik

WAARSCHUWING: Tijdens het gebruik van de machine is het dragen van een lasmasker, lashandschoenen en warmtebestendige kleding aanbevolen

WAARSCHUWING: Tijdens lassen komen mogelijk giftige gassen vrij. Het dragen van een geschikt stofmasker is aanbevolen. Lees de instructies van het lasmasker en neem contact op met uw plaatselijke instantie betreft veiligheid- en gezondheidsinformatie

WAARSCHUWING: Inspecteer de machine voor gebruik op slijtage en beschadiging. Wanneer de machine beschadigd is, dient deze gerepareerd te worden voordat deze gebruikt kan worden

Let op: Controleer voor gebruik of de behuizing en alle kappen gesloten zijn

Let op: Plaats de eenheid op een stevige, vlakke ondergrond. Zorg voor een minimale vrije ruimte van 500 mm rondom de eenheid voor het verkrijgen van geschikte ventilatie

Het in- en uitschakelen van de machine

• Schakel de machine in door de aan-/uitschakelaar (2) aan de voorzijde van der machine in de 'I' stand te plaatsen
• Schakel de machine uit door de controleknop in de uit-stand te zetten

Stroom selectie

• Voor het verkrijgen van hoogwaardige lasverbindingen dient de stroom controleknop (3) juist gesteld worden
• Draai de knop rechtsom voor het verhogen van de lasspanning. Draai de knop linksom voor het verlagen van de lasspanning

Gebruikscyclus

• De machine is niet geschikt voor constant lassen met hoge stroomstanden. Overmatig continu gebruik resulteert in oververhitting en beschadiging van de interne onderdelen
• De machine is voorzien van een thermische overbelastingbeveiliging. Wanneer de machine oververhit raakt en/of wanneer de gebruikscyclus overschreden wordt, wordt de machine automatisch uitgeschakeld
• De gebruikscyclus (zie specificaties) duidt op het aantal minuten dat de machine kan lassen in een totale periode van 10 minuten
• Bij een gebruikscyclus van 30% kan de machine 3 minuten gebruikt worden met een afkoelperiode van 7 minuten

- Wanneer de gebruikscyclus overschreden wordt, schakelt de machine automatisch uit

- Het gebruiken van een lage lasspanning met een goede ventilatie zorgt voor een optimale gebruikscyclus

- Wanneer de gebruikcyclus limiet bereikt is, brand het thermische overbelasting indicatielampje. Het lampje dooft wanneer de machine volledig afgekoeld is en klaar is voor gebruik

- Het is aanbevolen de machine voor een verdere 3 minuten te laten afkoelen nadat het lampje gedoofd is, voor het verzekeren van een volledige afkoeling

Lasvoorbereiding

• Zorg ervoor dat de te verbinden oppervlakten schoon en vrij van roest, verf en andere coatings zijn
• Alle onderdelen dienen voldoende ondersteund te worden, met een gat van ongeveer 1 mm waar de lasverbinding gevormd wordt
• Verwijder alle licht ontvlambare materialen uit de werkplaats
• Bevestig de aardeklem (8) op een schoon deel van één van de oppervlakken
  Let op: Verbeter de aansluiting van de aardeklem op het werkstuk door een stuk koperdraad, zonder isolatie, rond de klemtanden te binden
• Knijp de hendel in om de elektrodeklem (10) te openen. Plaats een elektrode tussen de kaken en laat de klem los. De elektrode dient stevig vastgeklemd te worden met de klem in contact met het metalen deel van de staaf, niet het gecoate deel
• Een gekwalificeerd persoon dient in de buurt van de lasser te staan met een geschikte en werkende brandblusser klaar voor gebruik
• Sluit de machine op de stroombron aan

Lassen

WAARSCHUWING: Een juist gebruik van de lasmachine is een technische vaardigheid. Een onjuist gebruikte lasmachine is erg gevaarlijk. De onderstaande informatie dient enkel als richtlijn gebruikt te worden. Wanneer u enigszins twijfelt over uw vaardigheden, gebruik de machine dan niet

1. Schakel de machine in door de aan-/uitschakelaar (2) aan de voorzijde van der machine in de 'l' stand te plaatsen
2. Houdt de elektrodehouder (10) in de ene hand en de laskap (13) in de andere hand
3. Plaats de staaf in een hoek van ongeveer 80° op het werkoppervlak, met de punt ongeveer 30 mm van het metaal af
4. Houdt de kap over uw gezicht en tik de staaf tegen het metaal
5. Een boog ontstaat tussen de staaf en de punt. Probeer een constant afstand tussen de lasstaaf en het werkstuk te houden, gelijk aan de diameter van de lasstaaf. Behoud een boog voor 1 a 2 seconden voordat u de staaf wegneemt
6. Laat de las licht afkoelen en neem de kap van uw hoofd. Als de instellingen juist zijn, ontstaat er een nette ronde punt
7. Wanneer de las het metaal niet volledig doorgegaan is, verhoogd u de lasspanning. Wanneer er een gat in het metaal gebrand is, verlaagd u de lasspanning
8. Oefen het puntlassen totdat u comfortabele, hoogwaardige puntlassen maakt
9. Voor het verkrijgen van een naadlas, houdt u de boog langer aan en beweegt u de lasstaaf langzaam over het pad. De snelheid is cruciaal bij het verkrijgen van hoogwaardige resultaten
10. Met de juiste instellingen krijgt u een stabiele boog en produceert de machine een krakend geluid. De elektrode klem dient langzaam dichter bij het metaal gehouden te worden, waar de lasstaaf korter wordt
11. Wanneer de las voltooid is, verwijdert u overmatige spatten met gebruik van de lashamer of draadborstel. Las niet over lasrupsen tenzij deze juist schoongemaakt zijn
12. Het creëren van nette, hoogwaardige lasverbindingen is een vaardigheid en u heeft tijd nodig om deze vaardigheid onder de knie te krijgen. Oefening en goede voorbereiding helpen bij het maken van nette lasverbindingen

Accessoires

- Verschillende accessoires en verbruiksmiddelen, waaronder laskappen lashamers lasschorten en lashandschoenen zijn verkrijgbaar bij uw Silverline handelaar. Reserve onderdelen zijn verkrijgbaar op toolsparesonline.com

Onderhoud

WAARSCHUWING: Ontkoppel de machine van de stroombron voordat u de machine schoonmaakt of enig onderhoud uitvoert

Algemene inspectie

- Controleer regelmatig of alle bevestigingsmiddelen nog goed vast zitten. Door vibratie kunnen ze na enige tijd los gaan zitten

- Inspecteer het stroomsnoer voor elk gebruik op slijtage en beschadiging. Reparaties dienen uitgevoerd worden bij een geautoriseerd Silverline service center. Dit geld tevens voor verlengsnoeren, gebruikt met de machine

Schoonmaak

• Houd uw machine te allen tijde schoon. Vuil en stof doen de interne onderdelen snel slijten, wat de levensduur aanzienlijk vermindert. Maak de machine met een zachte borstel of droge doek schoon. Gebruik wanneer mogelijk zuivere, droge perslucht om door de luchtgaten te blazen
• Maak de behuizing met een vochtige doek en een licht schoonmaakmiddel schoon. Gebruik geen alcohol, benzine of hardnekkig schoonmaakmiddel
• Gebruik geen bijtende stoffen voor het schoonmaken van plastic onderdelen

Opberging

- Berg de machine op een droge en veilige plek, buiten het bereik van kinderen op

Verwijdering

Bij de verwijdering van elektrische machines neemt u de nationale voorschriften in acht.

• Elektrische en elektronische apparaten en accu's mogen niet met uw huishoudelijk afval worden weggegooid
• Neem contact op met uw gemeente voor informatie betreffende de verwijdering van elektrisch gereedschap

Probleemopsporing

Probleem Mogelijke oorzaak Oplossing
Geen stroom	Geactiveerde stroombreker of gesprongen zekering	Controleer of de stroomkring in staat is de stroomsterkte te dragen en herstel de stroomkring
	Gesprongen interne zekering	Zorg ervoor dat de 400 V stand geselecteerd is met de machine aangesloten op een 400 V stroombron. Laat de zekering door een gekwalificeerde elektricien vervangen
De machine stopt plotseling tijdens gebruik	De gebruikscyclus wordt overschreden en het thermische overbelasting indicatielampje brand (6)	Laat de machine voor 20-30 minuten afkoelen
Slechte lasverbindingen	Onjuiste lasinstellingen Verstel de stroomknop (3)
	Onjuiste elektrodestaaf Vervang de elektrodestaaf
	Slechte aardeaansluiting op het werkstuk	Controleer de aardeklem (8). De aansluitingen dienen vrij te zijn van vuil, vet en verf om te zorgen voor een juiste aansluiting

Silverline Tools Garantie

Dit Silverline product komt met 3 jaar garantie.

Registreer dit product binnen 30 dagen van aankoop op www.silverlinetools.com om in aanmerking te komen voor 3 jaar garantie. De garantieperiode begint op de datum van aankoop op het ontvangstbewijs.

Het gekochte product registreren

Ga naar: silverlinetools.com, kies Registration (registratie) en voer het volgende in:

- Uw persoonlijke gegevens

- De gegevens van het product en de aankoop

U ontvangt het garantiebewijs in PDF-vorm. Druk het af en bewaar het bij het product.

Voorwaarden

De garantieperiode gaat in vanaf de datum van aankoop op het ontvangstbewijs.

BEWAAR HET ONTVANGSTBEWIJS OP EEN VEILIGE PLAATS

Als dit product binnen 30 dagen van de aankoopdatum een fout heeft, breng het dan naar de winkelier waar u het heeft gekocht, met uw ontvangstbewijs, en met vermelding van de details van de storing. U kunt om een nieuwe vragen of om uw geld terug.

Als dit product na de periode van 30 dagen een fout heeft, stuur het dan naar:

Alle claims moeten binnen de garantieperiode worden ingediend.

U moet het originele ontvangstbewijs geven met de datum van aankoop, uw naam, adres en plaats van aankoop voordat er aan kan worden gewerkt.

U moet nauwkeurige gegevens verschaffen van de fout die verholpen moet worden.

Claims die binnen de garantieperiode worden ingediend, worden door Silverline Tools nagelopen om te kijken of het probleem een kwestie is van de materialen of de fabricage van het product.

De verzendkosten worden niet vergoed. De geretourneerde items moeten voor de reparatie in een redelijk schone en veilige staat verkeren en moeten zorgvuldig worden verpakt om schade en letsel tijdens het vervoer te voorkomen. Ongeschikte en onveilige leveringen kunnen worden afgewezen.

Al het werk wordt uitgevoerd door Silverline Tools of een officiële reparatiedienst.

De garantieperiode wordt niet door de reparatie of vervanging van het product verlengd.

Defecten waarvan wij beschouwen dat ze onder de garantie vallen, worden verholpen door middel van gratis reparatie van het gereedschap (exclusief verzendingskosten) of door vervanging door een gereedschap in perfecte staat van werking.

De ingehouden gereedschappen of onderdelen die zijn vervangen, worden het eigendom van Silverline Tools.

De reparatie of vervanging van het product onder garantie zijn voordelen die bijkomstig zijn aan uw wettelijke rechten als consument, en hebben daar geen invloed op.

Wat is gedekt:

De reparatie van het product, mits naar tevredenheid van Silverline Tools kan worden vastgesteld dat de gebreken het gevolg zijn van defecte materialen of fabrieksfouten binnen de garantieperiode.

Onderdelen die niet meer verkrijgbaar zijn en die niet meer worden vervaardigd worden door Silverline Tools vervangen door een functionele vervanging.

Gebruik van dit product in de EU.

Wat niet is gedekt:

Silverline Tools geeft geen garantie op reparaties als gevolg van:

Normale slijtage veroorzaakt door gebruik in overeenstemming met de bedieningsinstructies zoals zaagbladen, borstels, riemen, gloeilampen, batterijen enz.

De vervanging van geleverde accessoires zoals boortjes, zaagbladen, schuurvellen, snijschrijven en aanverwante producten.

Accidentele schade, storingen veroorzaakt door nalatigheid in gebruik of verzorging, misbruik, verwaarlozing, onvoorzichtige bediening en hantering van het product.

Gebruik van het product voor andere doeleinden dan normaal huishoudelijk gebruik.

Alle soorten wijzigingen en modificaties van het product.

Gebruik van andere onderdelen en accessoires dan de originele onderdelen van Silverline Tools.

Defecte installatie (behalve wanneer geïnstalleerd door Silverline Tools).

Reparaties of wijzigingen die zijn uitgevoerd door anderen dan Silverline Tools of diens officiële reparatiediensten.

Behalve claims voor het recht op correctie van fouten van het gereedschap volgens de bepalingen van deze garantie zijn geen andere claims gedekt.

EG-verklaring van overeenstemming

De ondergetekende: Mr. Darrell Morris

Gemachtigd door: Silverline Tools

Verklaart dat

Deze verklaring wordt verstrekt onder de volledige verantwoordelijkheid van de fabrikant.

Het hierboven beschreven voorwerp is conform de desbetreffende communautaire

harmonisatiewetgeving

Identificatienummer: 103597

Beschrijving: 200 A MMA booglasinverter

Voldoet aan de volgende richtlijnen:

• Richtlijn laagspanning 2006/95/EG
• Elektromagnetische verenigbaarheid 2004/108/EG
• RoHS-richtlijn 2011/65/EU

• EN60974-1:2012

• EN60974-10:2014

Keuringsinstantie: TÜV SÜD Product Service

De technische documentatie wordt bijgehouden door: Silverline Tools

Datum: 17-09-2015

Handtekening:

Darrell Morris

Algemeen directeur

Naam en adres van fabrikant:

Powerbox International Limited, handelsregister nummer 06897059. Geregistreerd adres:

Powerbox, Boundary Way, Lufton Trading Estate, Yeovil, Somerset BA22 8HZ, Verenigd Koninkrijk

Wprowadzenie

NL 3 jaar garantie. Registreer uw product binnen 30 dagen online. Algemene voorwaarden zijn van toepassing
