Produkttyp	MMA-Schweißgerät mit Inverter
Modell	103597
Marke	Silverline
Eingangsspannung	230 V ~ 50 Hz
Eingangsstrom	40 A (Spitze), 15,5 A (effektiv)
Schweißstrombereich	25 - 200 A
Einschaltdauer	15 % @ 200 A, 60 % @ 100 A, 100 % @ 77,5 A
Leerlaufspannung	60 V
Ausgangsspannung	21 V (25 A) bis 28 V (200 A)
Elektrodendurchmesser	1,6 - 4,0 mm
Isolierstoffklasse	H
Schutzart	IP21S
Schweißdicke (Stahl)	1 - 10 mm
Länge des Elektrodenkabels	2,0 m
Länge des Erdungskabels	1,5 m
Länge des Netzkabels	2,0 m
Abmessungen (B x T x H)	365 x 135 x 240 mm
Gewicht	6,4 kg
Garantie	3 Jahre (bei Online-Registrierung)
Mitgeliefertes Zubehör	Schweißmaske, Hammer/Pinsel, Elektrodenzange, Masseklemme

Häufig gestellte Fragen - 103597 SILVERLINE

Wie wähle ich die richtige Stromstärke für eine Elektrode?

Verwenden Sie die mitgelieferte Anleitung: Für eine 1,6-mm-Elektrode zwischen 40 und 50 A; für 2,0 mm 50-70 A; für 2,5 mm 75-100 A; für 3,2 mm 110-130 A; für 4,0 mm 140-200 A. Passen Sie je nach Metalldicke und gewünschtem Einbrand an.

Welche Schutzausrüstung muss ich beim Schweißen tragen?

Tragen Sie immer eine Schweißmaske mit Schutzglas, hitzebeständige Handschuhe, eine feuerfeste Jacke mit langen Ärmeln und bei Bedarf Gehörschutz. Schauen Sie niemals ohne Augenschutz in den Lichtbogen.

Was tun, wenn die Überhitzungsanzeige aufleuchtet?

Die Einschaltdauer wurde überschritten. Lassen Sie das Gerät 20 bis 30 Minuten abkühlen. Die Anzeige erlischt nach dem Abkühlen automatisch. Um dies zu vermeiden, halten Sie die Pausenzeiten ein (z.B. 3 Min. Schweißen für 7 Min. Pause bei 200 A).

Wie montiere ich die mitgelieferte Schweißmaske?

1. Verwenden Sie die Klammern, um der Maske Form zu geben. 2. Befestigen Sie den Griff innen mit den Muttern und Schrauben. 3. Montieren Sie die Filterhalterung mit dem Glas und der Schutzscheibe und setzen Sie das Ganze mit den Schrauben und Klammern auf die Maske. Das Glas muss innen sein, um Spritzer zu vermeiden.

Kann ich ein Verlängerungskabel verwenden?

Ja, aber es muss für den Außeneinsatz geeignet sein und einen ausreichenden Querschnitt für den Strom haben. Stellen Sie sicher, dass das Verlängerungskabel keinen Spannungsabfall verursacht. Für den Außeneinsatz verwenden Sie ein Verlängerungskabel für den Außenbereich und einen Fehlerstromschutzschalter.

Wie reinige und warte ich das Schweißgerät?

Trennen Sie das Gerät vor der Reinigung immer vom Netz. Verwenden Sie ein weiches, feuchtes Tuch und ein mildes Reinigungsmittel für das Gehäuse. Reinigen Sie die Lüftungsöffnungen mit trockener Druckluft. Verwenden Sie niemals Alkohol, Benzin oder ätzende Mittel. Überprüfen Sie regelmäßig Kabel und Schrauben.

Was tun, wenn das Gerät nicht einschaltet?

Überprüfen Sie zuerst den Schutzschalter oder die Sicherung des Stromkreises. Wenn der Schutzschalter ausgelöst hat, setzen Sie ihn zurück, nachdem Sie sichergestellt haben, dass die Installation die erforderliche Stromstärke liefern kann. Wenn das Problem weiterhin besteht, kann die interne Sicherung defekt sein: Lassen Sie sie von einem qualifizierten Elektriker austauschen.

Welche Elektrode verwende ich zum Schweißen von Stahl?

Für Stahl verwenden Sie Flussmittelelektroden mit Rutil- oder Basisschicht. Der Durchmesser hängt von der Dicke ab: für 1-2 mm wählen Sie 1,6 oder 2,0 mm; für 3-5 mm 2,5 oder 3,2 mm; für über 5 mm 4,0 mm. Beachten Sie die Angaben des Elektrodenherstellers für den genauen Typ.

Wie schließe ich das Gerät an das Stromnetz an?

Dieses Gerät benötigt eine Wandsteckdose oder einen Anschluss 230 V/32 A, die von einem qualifizierten Elektriker installiert werden müssen. Verwenden Sie einen Stecker und eine Steckdose gemäß IEC 60309. Schließen Sie es nicht an eine normale Haushaltssteckdose an. Das Gerät muss durch einen Fehlerstromschutzschalter geschützt werden.

Welche Garantie hat dieses Produkt?

Silverline bietet eine Garantie von 3 Jahren ab dem Kaufdatum. Um davon zu profitieren, registrieren Sie Ihr Produkt innerhalb von 30 Tagen nach dem Kauf auf silverlinetools.com. Bewahren Sie Ihre Rechnung als Kaufbeleg auf.

BEDIENUNGSANLEITUNG 103597 SILVERLINE

DE Inverter-Elektrodenschweißgerät mit Zubehör, 200 A

ES Soldador de arco inverter 200 A, MMA

IT Kit inverter saldatrice a arco inverter MMA, 200 A

NL 200 A MMA booglasinverter

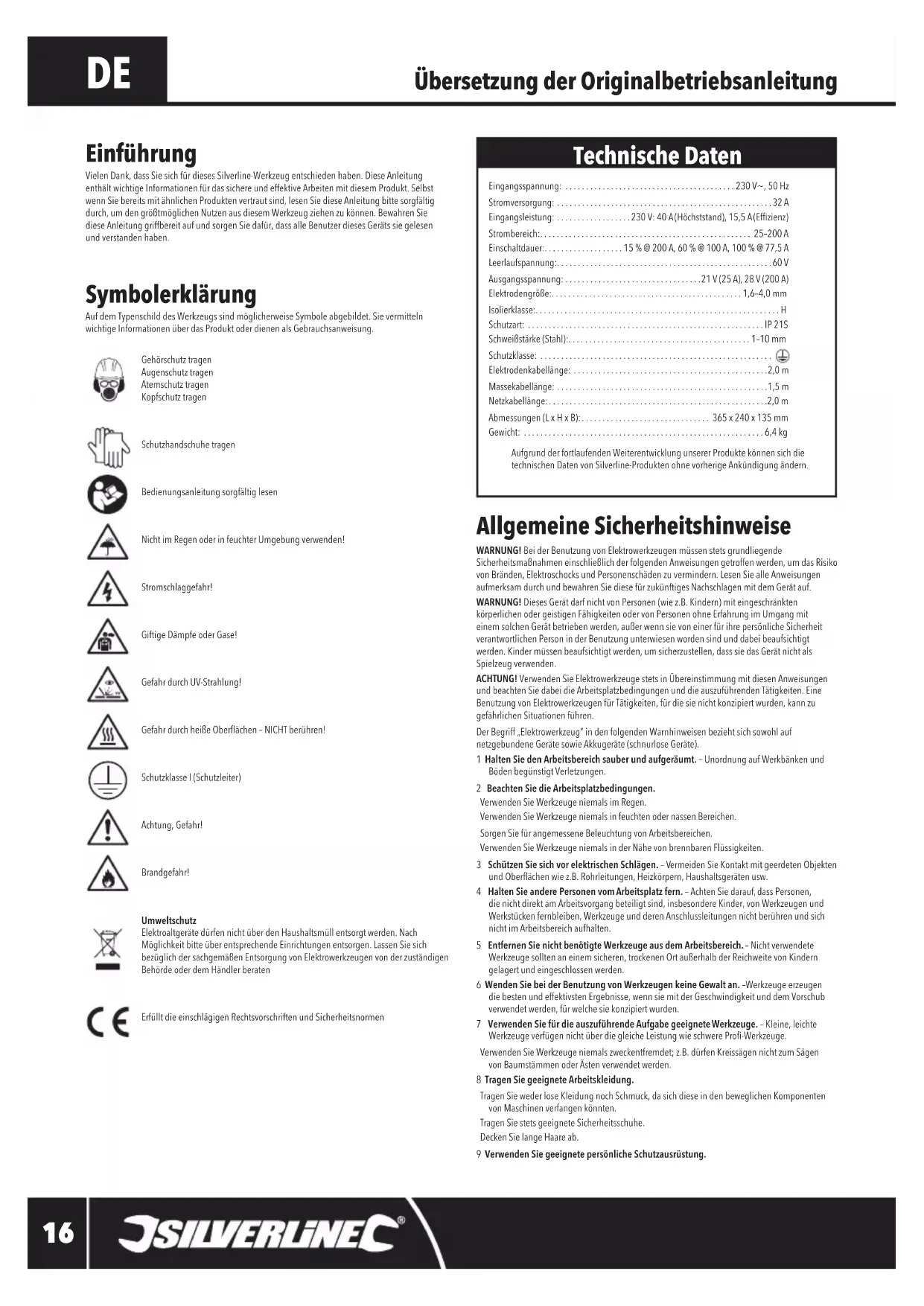

Vielen Dank, dass Sie sich für dieses Silverline-Werkzeug entschieden haben. Diese Anleitung enthält wichtige Informationen für das sichere und effektive Arbeiten mit diesem Produkt. Selbst wenn Sie bereits mit ähnlichen Produkten vertraut sind, lesen Sie diese Anleitung bitte sorgfältig durch, um den größtmöglichen Nutzen aus diesem Werkzeug ziehen zu können. Bewahren Sie diese Anleitung griffbereit auf und sorgen Sie dafür, dass alle Benutzer dieses Geräts sie gelesen und verstanden haben.

Symbolerklärung

Auf dem Typenschild des Werkzeugs sind möglicherweise Symbole abgebildet. Sie vermitteln wichtige Informationen über das Produkt oder dienen als Gebrauchsanweisung.

Gehörschutz tragen

Augenschutz tragen

Atemschutz tragen

Kopfschutz tragen

Schutzhandschuhe tragen

Bedienungsanleitung sorgfältig lesen

Nicht im Regen oder in feuchter Umgebung verwenden!

Stromschlaggefahr!

Giftige Dämpfe oder Gase!

Gefahr durch UV-Strahlung!

Gefahr durch heiße Oberflächen - NICHT berühren!

Schutzklasse I (Schutzleiter)

Achtung, Gefahr!

Brandgefahr!

Umweltschutz

Elektroaltgeräte dürfen nicht über den Haushaltsmüll entsorgt werden. Nach Möglichkeit bitte über entsprechende Einrichtungen entsorgen. Lassen Sie sich bezüglich der sachgemäßen Entsorgung von Elektrowerkzeugen von der zuständigen Behörde oder dem Händler beraten

Erfüllt die einschlägigen Rechtsvorschriften und Sicherheitsnormen

Technische Daten

Eingangsspannung: 230 V\~, 50 Hz

Stromversorgung: 32 A

Eingangsleistung: 230 V: 40 A(Höchststand), 15,5 A(Effizienz)

Strombereich: 25-200 A

Einschaltdauer: 15 % @ 200 A, 60 % @ 100 A, 100 % @ 77,5 A

Leerlaufspannung: 60 V

Ausgangsspannung: 21 V (25 A), 28 V (200 A)

Elektrodengröße: 1,6-4,0 mm

Isolierklasse:....H

Schutzart: IP 21S

Schweißstärke (Stahl): 1–10 mm

Schutzklasse:

Elektrodenkabellänge: 2,0 m

Massekabellänge: 1,5 m

Netzkabellänge: 2,0 m

Abmessungen (L x H x B): 365 x 240 x 135 mm

Gewicht: 6,4 kg

Aufgrund der fortlaufenden Weiterentwicklung unserer Produkte können sich die technischen Daten von Silverline Produkten ohne vorherige Ankündigung ändern.

Allgemeine Sicherheitshinweise

WARNUNG! Bei der Benutzung von Elektrowerkzeugen müssen stets grundliegende Sicherheitsmaßnahmen einschließlich der folgenden Anweisungen getroffen werden, um das Risiko von Bränden, Elektroschocks und Personenschäden zu vermindern. Lesen Sie alle Anweisungen aufmerksam durch und bewahren Sie diese für zukünftiges Nachschlagen mit dem Gerät auf.

WARNUNG! Dieses Gerät darf nicht von Personen (wie z.B. Kindern) mit eingeschränkten körperlichen oder geistigen Fähigkeiten oder von Personen ohne Erfahrung im Umgang mit einem solchen Gerät betrieben werden, außer wenn sie von einer für ihre persönliche Sicherheit verantwortlichen Person in der Benutzung unterwiesen worden sind und dabei beaufsichtigt werden. Kinder müssen beaufsichtigt werden, um sicherzustellen, dass sie das Gerät nicht als Spielzeug verwenden.

ACHTUNG! Verwenden Sie Elektrowerkzeuge stets in Übereinstimmung mit diesen Anweisungen und beachten Sie dabei die Arbeitsplatzbedingungen und die auszuführenden Tätigkeiten. Eine Benutzung von Elektrowerkeugen für Tätigkeiten, für die sie nicht konzipiert wurden, kann zu gefährlichen Situationen führen.

Der Begriff „Elektrowerkzeug“ in den folgenden Warnhinweisen bezieht sich sowohl auf netzgebundene Geräte sowie Akkugeräte (schnurlose Geräte).

1 Halten Sie den Arbeitsbereich sauber und aufgeräumt. – Unordnung auf Werkbänken und Böden begünstigt Verletzungen.

2 Beachten Sie die Arbeitsplatzbedingungen.

Verwenden Sie Werkzeuge niemals im Regen.

Verwenden Sie Werkzeuge niemals in feuchten oder nassen Bereichen.

Sorgen Sie für angemessene Beleuchtung von Arbeitsbereichen.

Verwenden Sie Werkzeuge niemals in der Nähe von brennbaren Flüssigkeiten.

3 Schützen Sie sich vor elektrischen Schlägen. – Vermeiden Sie Kontakt mit geerdeten Objekten und Oberflächen wie z.B. Rohrleitungen, Heizkörpern, Haushaltsgeräten usw.

4 Halten Sie andere Personen vom Arbeitsplatz fern. - Achten Sie darauf, dass Personen, die nicht direkt am Arbeitsvorgang beteiligt sind, insbesondere Kinder, von Werkzeugen und Werkstücken fernbleiben, Werkzeuge und deren Anschlussleitungen nicht berühren und sich nicht im Arbeitsbereich aufhalten.

5 Entfernen Sie nicht benötigte Werkzeuge aus dem Arbeitsbereich. – Nicht verwendete Werkzeuge sollten an einem sicheren, trockenen Ort außerhalb der Reichweite von Kindern gelagert und eingeschlossen werden.

6 Wenden Sie bei der Benutzung von Werkzeugen keine Gewalt an. -Werkzeuge erzeugen die besten und effektivsten Ergebnisse, wenn sie mit der Geschwindigkeit und dem Vorschub verwendet werden, für welche sie konzipiert wurden.

7 Verwenden Sie für die auszuführende Aufgabe geeignete Werkzeuge. – Kleine, leichte Werkzeuge verfügen nicht über die gleiche Leistung wie schwere Profi-Werkzeuge.

Verwenden Sie Werkzeuge niemals zweckentfremdet; z.B. dürfen Kreissägen nicht zum Sägen von Baumstämmen oder Ästen verwendet werden.

8 Tragen Sie geeignete Arbeitskleidung.

Tragen Sie weder lose Kleidung noch Schmuck, da sich diese in den beweglichen Komponenten von Maschinen verfangen könnten.

Tragen Sie stets geeignete Sicherheitsschuhe.

Decken Sie lange Haare ab.

9 Verwenden Sie geeignete persönliche Schutzausrüstung.

Tragen Sie stets eine geeignete Schutzbrille.

Tragen Sie bei staubigen Arbeiten stets eine Atemschutzmaske.

WARNUNG! Falls keine persönliche Schutzausrüstung getragen wird, können schwerwiegende Verletzungen und Erkrankungen auftreten.

10 Verwenden Sie Staubabsaugausrüstung. – Verwenden Sie Geräte mit Staubabsauganschluss stets mit einer geeigneten Absaugvorrichtung.

11 Verwenden Sie die Anschlussleitung nicht missbräuchlich. - Ziehen Sie niemals am Kabel, um dieses aus der Steckdose zu entlernen. Halten Sie Anschlussleitungen fern von Hitze, Schmiermitteln und scharfen Kanten. Beschädigte und abgenutzte Leitungen erhöhen das Risiko von elektrischen Schlägen.

12 Fixieren Sie Ihre Werkstücke. – Verwenden Sie stets Schraubzwingen, Schraubstöcke und andere Klemmvorrichtungen, um Werkstücke sicher zu fixieren. Dies ist sicherer als das Halten von Hand.

13 Nicht zu weit hinauslehnen. – Bleiben Sie standfest und halten Sie stets Ihr Gleichgewicht.

14 Führen Sie Instandhaltungsarbeiten sorgfältig durch.

Halten Sie Schneidwerkzeuge scharf. Werkzeuge mit scharfen Schneiden sind besser zu kontrollieren und verkanten sich weniger leicht.

Befolgen Sie die Anweisung zur Schmierung und zum Austausch von Zubehörteilen.

Überprüfen Sie Anschlussleitungen in regelmäßigen Abständen und lassen Sie diese bei Beschädigung oder Abnutzung von einem autorisierten Servicetechniker austauschen.

Halten Sie Griffe trocken, sauber und frei von Schmierstoffen.

WARNUNG! Viele Unfälle mit Elektrowerkzeugen sind auf unzureichende Instandhaltung zurückzuführen.

15 Trennen Sie Geräte nach dem Gebrauch vom Stromnetz. - Trennen Sie Elektrowerkzeuge stets von der Spannungsversorgung, bevor Sie Wartungsarbeiten durchführen und Zubehör abnehmen oder anbringen.

WARNUNG! Die Verwendung von Zubehör, das nicht vom Hersteller des Elektrowerkzeugs empfohlen wird, kann zu schwerwiegenden Sach- und Personenschäden führen.

16 Entfernen Sie stets alle Werkzeuge vom Gerät. – Machen Sie es sich zur Gewohnheit, vor dem Einschalten von Elektrowerkeugen zu überprüfen, dass alle beim Zubehörwechsel oder zur Justierung verwendeten Werkzeuge (z.B. Innensechskant-, Maul- u. Stiftschlüssel) entfernt wurden.

17 Vermeiden Sie unbeabsichtigtes Einschalten. - Vergewissern Sie sich, dass sich der Betriebsschalter von Elektrowerkzeugen im ausgeschalteten Zustand befindet, bevor Sie das Werkzeug mit dem Stromnetz verbinden bzw. Akkus einsetzen.

WARNUNG! Ein unbeabsichtigtes Einschalten von Elektrowerkzeugen kann zu schwerwiegenden Sach- und Personenschäden führen.

18 Verwenden Sie geeignete Verlängerungsleitungen. – Falls das Elektrowerkzeug in Außenbereichen verwendet wird, muss eine speziell für Außenbereiche geeignete Verlängerungsleitung verwendet werden. Dies vermindert das Risiko von elektrischen Schlägen.

19 Seien Sie aufmerksam.

Achten Sie darauf, was Sie tun, wenden Sie gutes Urteilsvermögen an und verwenden Sie Werkzeuge niemals, wenn Sie müde sind.

Verwenden Sie Elektrowerkzeuge niemals, wenn Sie unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen.

WARNUNG! Ein Moment der Unachtsamkeit kann zu schweren Verletzungen führen.

20 Überprüfen Sie den Zustand von Werkzeugen vor der Benutzung.

Das Werkzeug muss vor jeder Verwendung auf Beschädigungen überprüft werden. Vergewissern Sie sich, dass sich das Gerät in einem Zustand befindet, in dem es seine normale Funktion sicher erfüllen kann.

Begutachten Sie bewegliche Teile auf feste Verbindung, korrekte Ausrichtung, Schäden, korrekte Montage und andere Fehlerzustände, die ihre Funktion beeinträchtigen könnten.

Beschädigte Schutzvorrichtungen und andere fehlerhalte Komponenten müssen von einem autorisierten Servicetechniker repariert oder ausgetauscht werden, außer wenn in dieser Bedienungsanleitung abweichend beschrieben.

Defekte Schalter müssen von einem autorisierten Servicetechniker ausgetauscht werden.

WARNUNG! Verwenden Sie das Gerät nicht, falls es sich nicht über den Ein-/Ausschalter einschalten und auch ausschalten lässt. Der Schalter muss zur sicheren Verwendung ausgetauscht werden.

21 Lassen Sie das Werkzeug ausschließlich von qualifizierten Technikern warten und reparieren. Dieses Elektrowerkeug entspricht den relevanten Sicherheitsvorschriften. Reparaturen dürfen ausschließlich von autorisierten Servicetechnikern durchgeführt werden, da unsachgemäße Reparaturen eine ernstzunehmende Gefahr darstellen können.

WARNUNG! Verwenden Sie zur Instandhaltung ausschließlich identische Originalersatzteile.

WARNUNG! Eine beschädigte Anschlussleitung muss durch den Hersteller oder eine autorisierte Fachwerkstatt ausgetauscht werden.

22 Der Netzstecker des Gerätes darf ausschließlich an einer geeigneten Steckdose verwendet werden. – Der Netzstecker des Gerätes darf niemals modifiziert werden. Verwenden Sie keine Adapter mit geerdeten Elektrowerkzeugen. Dies trägt zum Schutz vor elektrischen Schlägen bei.

23 Bei der Verwendung in Außenbereichen muss das Gerät an einem Stromkreis betrieben werden, der von einem Fehlerstromschutzschalter abgesichert ist. Die Verwendung von FI-Schaltern vermindert die Gefahr elektrischer Schläge.

HINWEIS: Fehlerstromschutzschalter werden auch als FI-Schalter, FI-Schutzschalter oder RCDs bezeichnet.

WARNUNG! In Australien und Neuseeland darf dieses Gerät nur unter Verwendung einer Fehlerstromschutzeinrichtung (Fl-Schalter) mit einem Bemessungsfehlerstrom von höchstens 30 mA an die Spannungsversorgung angeschlossen werden.

WARNHINWEISE: Stellen Sie vor Anschluss eines Werkzeugs an eine Stromquelle (Steckdose, Stromanschluss u.ä.) sicher, dass die Netzspannung der auf dem Typenschild des Werkzeugs angegebenen Spannung entspricht. Eine Stromquelle mit einer höheren Spannung als der für das Werkzeug spezifizierten Spannung kann zu schweren Verletzungen des Bedieners sowie Beschädigung des Werkzeugs führen. Schließen Sie das Werkzeug im Zweifelsfall nicht an. Eine niedrigere Spannung als auf dem Typenschild angegeben schadet dem Motor.

Sicherheitshinweise für Schweißarbeiten

- Schweißen verursacht toxische Dämpfe und kann den Sauerstoffgehalt im Arbeitsbereich reduzieren. Arbeiten Sie immer in einem gut belüfteten Bereich. Vermeiden Sie das Einatmen von Schweißdämpfen und verwenden Sie gegebenenfalls ein Atemschutzgerät.

- Einige Metallteile sind verzinkt oder mit Blei, Kadmium oder anderen Materialien beschichtet. Beim Schweißen durch diese Beschichtungen können extrem toxische Dämpfe entstehen. Vor dem Schweißen daher zunächst alle Beschichtungen entfernen.

- Bei Lungen-, Hals oder Augenreizung während des Schweißens die Schweißarbeiten sofort einstellen und an die frische Luft gehen.

- Schweißen erzeugt extrem starkes UV-Licht. Tragen Sie zur Vermeidung von Augenschäden immer eine zugelassene Schweißmaske. Schauen Sie unter keinen Umständen direkt in den Lichtbogen.

- Wenn sich andere Personen möglicherweise dem Arbeitsbereich nähern könnten, stellen Sie entsprechende Schutzwände auf, damit sie vor Licht/Blendung geschützt werden.

- Tragen Sie zur Vermeidung von Hautschäden immer eine geeignete feuerfeste, langärmelige Jacke sowie hitzebeständige Schutzhandschuhe und Mütze. Den Körper stets gut bedeckt halten.

- Entfernen Sie entzündliche Materialien (z.B. Feuerzeuge, Streichhölzer) immer vor dem Schweißen aus der Kleidung.

- Halten Sie während des Schweißens immer einen Feuerlöscher griffbereit. Funken und versehentlicher Kontakt können Brände auslösen.

- Schweißen Sie nur dann, wenn alle Werkstücke und der Arbeitsbereich trocken sind.

- Keine verschlossenen Behälter (z.B. Kraftstofftanks, Lufttanks, Ölfässer) schweißen. Die durch die Schweißarbeit erzeugte Hitze kann dazu führen, dass verschlossene Behälter ohne Vorwarnung bersten.

- Achten Sie auf übertragene Wärme. Metallteile können die Wärme vom Arbeitsbereich ableiten und brennbare Materialien entzünden.

- Bedenken Sie stets, dass geschweißte Teile nach der Bearbeitung noch einige Zeit heiß bleiben. Die Teile vor der Handhabung, oder bevor diese unbeaufsichtigt gelassen werden, völlig abkühlen lassen.

- Niemals in Gegenwart entzündlicher Gase, Flüssigkeiten oder Staub schweißen.

- Stellen Sie immer sicher, dass eine verantwortungsbewusste Person in der Nähe ist, die vor Feuer warnen und im Notfall Hilfe rufen kann.

- Die Verwendung von Schweißgeräten erzeugt sehr starke magnetische Felder. Diese könnten den Betrieb empfindlicher Elektronikeinrichtungen beeinträchtigen. Träger von Herzschrittmachern sollten sich vor Gebrauch eines Schweißgeräts von einem Arzt beraten lassen.

- Die Stromzufuhr nicht überlasten. Vergewissern Sie sich, dass Ihre Netzstromversorgung die erforderliche Stromleistung (siehe „Technische Daten“) sicher bereitstellen kann.

Geräteübersicht

1. Tragegriff
2. In-/Ausschalter
3. Stromwahlschalter
4. Elektrodenanschluss
5. Masseanschluss
6. Thermo-Überlastungsanzeige
7. stromanzeige
8. Masseklemme
9. Massekabelanschluss
10. Elektrodenklemme
11. Elektrodenkabelanschluss
12. Elektrodenhalter
13. Schweißmaske
14. Filterrahmen
15. Schweißscheibe
16. Spritzschutz
17. Rahmenklammern (2 x)
18. Haltegriffmuttern (3 x)
19. Haltegriffschrauben (3 x)
20. Rahmenstifte (2 x)
21. Maskengriff
22. Schlackenbürste

Bestimmungsgemäße Verwendung

Einphasiges, manuell betriebenes Lichtbogenschweißgerät mit Elektroden zum Schweißen eisenhaltiger Metalle.

Benötigt eine Starkstromversorgung von 32 Ampere.

Auspacken des Gerätes

• Packen Sie Ihr Werkzeug vorsichtig aus und überprüfen Sie es. Machen Sie sich vollständig mit all seinen Eigenschaften und Funktionen vertraut.
• Vergewissern Sie sich, dass sämtliche Teile des Werkzeugs vorhanden und in einwandfreiem Zustand sind. Sollten Teile fehlen oder beschädigt sein, lassen Sie diese ersetzen, bevor Sie das Werkzeug verwenden.

Vor Inbetriebnahme

WARNING! Vergewissern Sie sich, dass das Gerät abgeschaltet, von der Stromversorgung getrennt und völlig abgekühlt ist, bevor Sie Zubehörwechsel oder Einstellungsänderungen vornehmen.

WARNUNG! Vergewissern Sie sich, dass ein entsprechend geeigneter Feuerlöscher im Arbeitsbereich zur Verfügung steht.

Zusammenbau der Schweißmaske

Setzen Sie die Schweißmaske wie folgt zusammen:

1. Verwenden Sie die Maskenklemmen (rote Pfeile), um die flach verpackte Schweißmaske (13) in Form zu bringen.
2. Befestigen Sie den Maskengriff (21) mit Hilfe der Haltegriffschrauben und -muttern (18 und 19). Der Haltegriff muss auf der Innenseite der Schweißmaske angebracht werden, um die Hand des Bedieners vor Spritzern schützen zu können.
3. Setzen Sie den Filterrahmen (14) mit der Schweißscheibe (15) und dem Spritzschutz (16) zusammen. Achten Sie darauf, dass der Spritzschutz vor der Schweißscheibe liegt, um diese vor

Schweißspritzern zu schützen. Sollte die Schweißscheibe außerhalb angebracht werden, kann sie durch Schweißspritzer beschädigt werden und schädliche Ultra-Violett-Strahlen durchlassen, die den Bediener gefährden.

1. Befestigen Sie die Scheibenmontage an der Schweißmaske mit Hilfe der Rahmenstifte (20) und der Rahmenklemmen (17).

Anschluss an die Stromversorgung

Hinweis: Dieses Gerät ist geerdet und darf nur an eine ebenfalls geerdete Stromversorgung angeschlossen werden. Versuchen Sie nicht, das Gerät an eine nicht geerdete Stromversorgung anzuschließen.

• Da dieses Schweißgerät im Betrieb einen Spitzenstrom von 32,5 A und einen Dauerstrombedarf von über 16 A aufweist, wird es ohne Stecker ausgeliefert. Ein konventioneller Schuko-Stecker (CEE 7/7) darf nicht verwendet werden.
• Lassen Sie einen 32-A-Stromkreis mit entsprechender Steckverbindung durch einen qualifizierten Elektriker installieren, um die Verwendung des Gerätes in Großbritannien und dem Rest Europas zu ermöglichen. Geeignete 32-A-Stecker und -Steckdosen sind von Ihrem Silverline-Fachhändler unter den Art.-Nr. 427717 bzw. 457049 erhältlich, müssen allerdings von einem Fachmann installiert werden.
• Eine direkte Installierung an das Stromnetz muss ebenfalls durch einen qualifizierten Elektriker durchgeführt werden. Allerdings wird eine Steckdosenverbindung strengstens empfohlen, da diese sicherer ist und das Schweißgerät sicher isoliert werden kann, falls dieses notwendig wird. Sollte das Gerät direkt an die Stromversorgung angeschlossen werden, muss ein Doppelspannungswähler, zweistufiger Isolierschalter installiert werden.
• Das Schweißgerät muss mit einem Freischalter mit eingebauter Fehlerstromschutzvorrichtung (RCD) und an einen RCD-gesicherten Stromkreis angeschlossen werden.
• Bitte entnehmen Sie Informationen zur Netzleistung dieses Schweißgerätes den „Technischen Daten“.
• Falls Sie sich unsicher sind, wie das Schweißgerät auf sichere Art und Weise mit dem Stromnetz zu verbinden ist, wenden Sie sich an einen qualifizierten Elektriker.

Elektrodenauswahl

• Um ein hochwertiges Schweißergebnis zu erzielen, muss ein geeigneter Stabelektrodentyp verwendet werden. Schweißelektroden sind in verschiedenen Stärken und in unterschiedlichen Materialien, Umhüllungen und Kombinationen erhältlich.
• Für die Wahl der benötigten Elektrode verweisen wir auf die Spezifizierungstabelle sowie die Angaben des Elektrodenherstellers.

Richtlinien zur Auswahl von Stromstärke und Elektrodendurchmesser
Elektrodendurchmesser	Schweißstrom
1,6 mm 40–50 A
2,0 mm 50–70 A
2,5 mm 75–100 A
3,2 mm 110–130 A
4,0 mm 140–200 A

Bedienung

WARNUNG! Tragen Sie STETS eine Schweißmaske, Schweißhandschuhe und hitzebeständige zkleidung, wenn Sie dieses Gerät bedienen.

WARNING! Beim Schweißen können giftige Gase freigesetzt werden und ein geeigneter Atemschutz ist erforderlich. Lesen Sie die Sicherheitshinweise für Schweißarbeiten sorgfältig durch. Weitere Informationen können von Ihrem örtlichen Gesundheitsamt eingeholt werden.

WARNUNG! Überprüfen Sie das Gerät STETS auf Beschädigungen. Achten Sie hierbei besonders auf Netzkabel. Benutzen Sie das Gerät nicht, wenn Sie Mängel festgestellt haben.

Hinweis: Vergewissern Sie sich vor Inbetriebnahme des Gerätes, dass das Gerätegehäuse sicher verschlossen ist.

Hinweis: Stellen Sie das Schweißgerät so auf, das es sich während des Betriebs nicht verschieben oder umkippen kann. Sorgen Sie dafür, dass ein Bereich von mindestens 50 cm um das Schweißgerät freigehalten wird, um angemessene Belüftung zu gewährleisten.

Ein- und Ausschalten

• Schalten Sie das Gerät an der Geräterückseite am Ein-/Ausschalter (2) ein, indem Sie diesen auf „I“ stellen.
• Das Gerät wird ausgeschaltet, wenn der Ein-/Ausschalter auf „O“ gestellt wird.

Stromstärke wählen

• Um ein hochwertiges Schweißergebnis erzielen zu können, muss der Stromwahlschalter (3) richtig eingestellt werden.
• Drehen Sie den Stromwahlschalter im Uhrzeigersinn, um den Schweißstrom zu erhöhen; wird der Stromschalter im Gegenuhrzeigersinn gedreht, verringert sich der Schweißstrom.

Einschaltdauer

• Dieses Gerät ist nicht auf Dauerschweißanwendungen mit hohem Strom ausgelegt. Übermäßiges, konstantes Schweißen würde ein Überhitzen des Gerätes verursachen und innere Geräteteile beschädigen.
• Das Gerät ist mit einem Thermo-Überlastungsschutz ausgestattet. Wenn das Schweißgerät überlastet wird oder über die Einschaltdauer hinaus eingesetzt wird, schaltet es sich automatisch aus.
• Die Angaben zur Einschaltdauer liefern einen Anhaltspunkt, wie lange das Gerät verwendet werden kann (siehe „Technische Daten“). Die Ziffer definiert die Anzahl an Minuten im 10-Minuten-Zyklus, die das Gerät eingesetzt werden kann.
• Für eine Einschaltdauer von 30 % darf das Gerät 3 Minuten eingesetzt werden und muss dann 7 Minuten lang abkühlen.
• Wenn die Einschaltdauer überschritten wird, schaltet sich das Gerät automatisch aus.
• Setzen Sie das Gerät mit einem niedrigen Schweißstrom ein und sichern Sie eine gute Belüftung, um den Einschaltzyklus zu maximieren.
• Wenn die Grenze der Einschaltdauer erreicht ist, erleuchtet die Thermo-Überlastungsanzeige (6). Die Anzeige erlischt, sobald das Gerät ausreichend abgekühlt ist und wieder eingesetzt werden kann.
• Zur Vorbeuge wird geraten, das Gerät weitere 3 Minuten abkühlen zu lassen, nachdem die Überlastungsanzeige erlöscht ist. Somit wird sichergestellt, dass das Gerät die Temperatur für einen erneuten Einsatz erreicht hat.

Vorbereitungen zum Schweißen

• Sorgen Sie dafür, dass die zu schweißenden Teile sauber und frei von Fett, Rost, Lack und anderen Oberflächenbeschichtungen sind.
• Alle Teile müssen fest abgestützt sein und es sollte ein etwa 1 mm breiter Spalt an der Stelle verlaufen, an der die Schweißnaht entstehen soll.
• Vergewissem Sie sich, dass sich keine brennbaren Materialien in der Nähe des Arbeitsbereiches befinden.
• Befestigen Sie die Masseklemme (8) an einer gereinigten Stelle an einem der zu verschweißenden Teile so nah wie möglich an der Stelle, wo die Schweißnaht entstehen soll.

Hinweis: Der Anschluss zwischen Masseklemme und dem Werkstück kann verbessert werden, indem Sie ein Stück Kupferdraht um die Zähne der Masseklemme wickeln; hierfür die Isolation entfernen.

• Drücken Sie die Elektrodenklemme (10) auf, führen Sie eine Elektrode ein und geben Sie den Griff frei. Die Elektrode sollte nun fest eingespannt sein, wobei die Klammer nicht den beschichteten, sondern nur den unbeschichteten Metallteil berühren darf.
  • Schließen Sie das Schweißgerät ans Stromnetz an.

Schweißen

WARNUNG! Die korrekte Benutzung eines Schweißgerätes ist eine technische Fertigkeit. Ein falsch verwendetes Schweißgerät kann äußerst gefährlich sein. Die nachfolgenden Informationen sind lediglich als allgemeine Hinweise zu verstehen. Wenn Sie sich in irgendeiner Weise unsicher bezüglich der sicheren Verwendung dieses Geräts sein sollten, benutzen Sie es nicht!

1. Schieben Sie den Ein-/Ausschalter (2) auf „l“ (auf der Geräterückseite).
2. Halten Sie die Elektrodenklemme (10) in der einen und die Schweißmaske(13) in der anderen Hand.

3. Halten Sie den Stab in einem Winkel von ungefähr 80° zur Oberfläche. Die Elektrodenspitze sollte hier einen Abstand von ca. 30 mm zum Metall halten.

4. Halten Sie die Schweißmaske vor Ihr Gesicht und klopfen Sie die Elektrode gegen das Metall.

5. Ein Lichtbogen sollte nun zwischen Metall und der Elektrodenspitze zünden. Versuchen Sie, die Elektrodenspitze in einer Entfernung vom Metall zu halten, die der Elektrodenstärke entspricht. Halten Sie den Lichtbogen etwa 1-2 Sekunden aufrecht und führen Sie die Elektrode dann vom Werkstück weg.

6. Lassen Sie die Schweißstelle etwas abkühlen und entfernen Sie den Schweißschild vor Ihrem Gesicht. Wenn die Einstellungen richtig waren, sollte sich nun ein runder, geschweißter Punkt gebildet haben.

7. Wenn die Schweißstelle das Metall nicht vollständig durchdrungen hat, müssen Sie die Stromzufuhr mit dem Stromregler erhöhen. Wenn ein Loch im Metall entstanden ist, muss die Stromzufuhr verringert werden.

8. Machen Sie probeweise einige Schweißpunkte, bis Sie im Umgang mit dem Gerät und mit der Wahl der Einstellungen sicher sind.

9. Halten Sie den Lichtbogen länger aufrecht und führen Sie die Elektrode gleichzeitig langsam vorwärts, um eine Schweißnaht zu schweißen. Die Geschwindigkeit, mit der die Elektrode bewegt wird, ist für ein gutes Schweißergebnis ausschlaggebend.
10. Wenn das Gerät richtig eingestellt ist, sollte der Lichtbogen beständig sein und ein knisterndes Geräusch erzeugen. Berücksichtigen Sie, dass Sie den Elektrodenhalter mit zunehmender Elektrodenabnutzung stetig näher an das Metall führen müssen.
11. Wenn die Anwendung beendet ist, entfernen Sie sämtliche Schlacke und Spritzer mit der Schlackenbürste. Schweißen Sie nur auf bereits bestehenden Schweißpunkten, wenn diese gründlich von Schweißperlen gereinigt wurden.
12. Saubere, hochwertige Schweißergebnisse zu erzielen ist eine Fertigkeit, die über längere Zeit erlernt werden muss. Nur Übung und gute Vorbereitung führen zu zufriedenstellenden Schweißergebnissen.

Zubehör

Eine Reihe von Zubehör und Verbrauchsartikeln inklusive Schweißhelme, Schlackenhämmer, Schweißschürzen und Schweißhandschuhe sind von Ihrem Silverline-Fachhändler erhältlich. Ersatzteile können über toolsparesonline.com bestellt werden.

Instandhaltung

WARNING! Trennen Sie das Gerät stets vom Stromnetz, bevor Sie Wartungs- oder Reinigungsarbeiten durchführen.

Allgemeine Überprüfung

• Überprüfen Sie alle Befestigungsschrauben in regelmäßigen Abständen auf festen Sitz, da sie sich mit der Zeit durch Vibration lockern können.
• Kontrollieren Sie das Netzkabel des Gerätes vor jedem Gebrauch auf Schäden und Verschleiß. Reparaturen müssen durch eine zugelassene Silverline-Reparaturwerkstatt erfolgen. Dies gilt auch für mit dem Gerät verwendete Verlängerungskabel.

Reinigung

• Halten Sie Ihr Gerät stets sauber. Durch Schmutz und Staub verschleiben die inneren Teile schnell und die Lebensdauer des Gerätes wird verkürzt. Reinigen Sie das Gerät mit einer weichen Bürste oder einem trockenen Tuch. Die Entlüftungsöffnungen mit sauberer, trockener Druckluft reinigen, sofern verfügbar.
• Säubern Sie das Gerätegehäuse mit einem feuchten, weichen Lappen und einem milden Reinigungsmittel. Verwenden Sie keinesfalls benzin- oder alkoholhaltige oder andere scharfe Reinigungsmittel.
• Reinigen Sie Kunststoffteile niemals mit Ätzmitteln.

Lagerung

- Gerät an einem sicheren, trockenen Ort außerhalb der Reichweite von Kindern lagern.

Entsorgung

Beachten Sie bei der Entsorgung von defekten und nicht mehr reparablen Elektrowerkzeugen die geltenden Vorschriften und Gesetze.

• Elektrowerkzeuge und andere elektrische und elektronische Altgeräte nicht über den Hausmüll entsorgen.
• Lassen Sie sich von der zuständigen Behörde bezüglich der ordnungsgemäßen Entsorgung von Elektrowerkzeugen beraten.

Fehlerbehebung

Störung Mögliche Ursache Empfohlene Abhilfe
Kein Strom	Schutzschalter in Betrieb oder Sicherung durchgebrannt	Prüfen Sie, dass der Stromkreis die benötigte Stromspannung liefern kann, dann den Schutzschalter zurücksetzen
	Sicherung durchgebrannt	Lassen Sie die Sicherung von einem qualifiziertem Elektriker auswechseln
Schweißgerät schaltet sich während des Betriebs aus	Einschaltdauer überschritten und Thermo-Überlastungsschutz (6) leuchtet	Lassen Sie das Gerät 20–30 Minuten abkühlen
Schlechtes Schweißergebnis	Falscher Schweißstrom gewählt Stromwahlschalter (3) richtig einstellen
	Falscher Elektrodenstab Elektrode auswechseln
	Schlechte Erdung zum Werkstück	Prüfen Sie die Masseklemme (8). Vergewissern Sie sich, dass kein Fett, Lack oder andere Beschichtungen den elektrischen Anschluss mit dem Werkstück beeinflussen können.

Silverline-Tools-Garantie

Dieser Silverline-Artikel wird mit einer 3-Jahres-Garantie angeboten

Registrieren Sie diesen Artikel unter silverlinetools.com innerhalb von 30 Tagen nach dem Kauf, um die 3-Jahres-Garantie zu aktivieren.

Der Garantiezeitraum beginnt mit dem Kaufdatum auf Ihrem Kaufbeleg.

Registrierung Ihres Kaufs

Gehen Sie auf silverlinetools.com, klicken Sie auf „Registrierung“ und geben Sie Folgendes ein:

- Ihre persönlichen Angaben

- Produktdetails und Kaufinformationen

Sobald dieser Artikel registriert worden ist, wird Ihre Garantiebescheinigung im PDF-Format erzeugt. Bitte drucken Sie sie aus und bewahren Sie sie zusammen mit Ihrem Produkt auf.

Garantiebedingungen

Der Garantiezeitraum beginnt mit dem Kaufdatum im Einzelhandel, das auf dem Kaufbeleg angegeben ist.

BITTE BEWAHREN SIE DEN KAUFBELEG AUF!

Falls dieser Artikel innerhalb von 30 Tagen nach dem Kauf einen Defekt aufweisen sollte, bringen Sie es bitte mit Ihrem Kaufbeleg zu dem Fachhändler, bei dem es gekauft wurde, und informieren Sie ihn über die Mängel. Das Gerät wird daraufhin ersetzt oder der Kaufpreis zurückerstattet.

Falls dieser Artikel nach Ablauf von 30 Tagen nach dem Kauf einen Mangel aufweist, senden Sie es bitte an:

BA21 1WU, Großbritannien

Der Garantieanspruch muss während der Garantiezeit gestellt werden.

Sie müssen den Originalkaufbeleg mit Angabe des Kaufdatums einreichen und Ihren Namen und Ihre Adresse sowie den Ort des Kaufs angeben, bevor etwaige Arbeiten durchgeführt werden können.

Sie müssen genaue Angaben über den zu behebenden Defekt machen.

Alle innerhalb der Garantiefrist gemachten Forderungen werden von Silverline Tools daraufhin überprüft werden, ob es sich bei den Mängeln um einen Material- oder Fertigungsfehler handelt. Versandkosten werden nicht zurückerstattet. Alle Artikel sollten sich in sauberem und sicherem Zustand befinden und sorgfältig verpackt zur Reparatur eingeschickt werden, um Schäden oder Verletzungen während des Transports zu vermeiden. Die Annahme unangemessener oder unsicherer Lieferungen kann von uns verweigert werden.

Alle Arbeiten werden von Silverline Tools oder seinen autorisierten Reparaturwerkstätten durchgeführt.

Die Reparatur oder der Ersatz des Artikels führt nicht zur Verlängerung des Garantiezeitraums.

Mängel, bei denen unsere Prüfung ergibt, dass sie unter die Garantie fallen, werden durch kostenlose Reparatur des Werkzeugs (ohne Versandkosten) oder Ersatz durch ein Werkzeug in einwandfreiem Zustand behoben.

Einbehaltene Werkzeuge oder Teile, die ersetzt wurden, gehen in den Besitz von Silverline Tools über.

Die Reparatur bzw. der Ersatz Ihres Artikels unter dieser Garantie erfolgt zusätzlich zu Ihren gesetzlichen Rechten als Verbraucher und hat keine nachteiligen Folgen auf diese.

Durch die Garantie abgedeckt ist:

Die Reparatur des Artikels, nachdem zur Zufriedenheit von Silverline Tools nachgewiesen wurde, dass der Defekt durch fehlerhaftes Material oder mangelhafte Arbeitsausführung bedingt ist und in den Garantiezeitraum fällt.

Wenn ein Ersatzteil nicht mehr erhältlich ist oder nicht mehr hergestellt wird, kann Silverline Tools es gegen einen funktionellen Ersatz austauschen.

Verwendung des Artikels innerhalb der EU.

Durch die Garantie nicht abgedeckt ist:

Silverline Tools garantiert keine Reparaturen, die durch Folgendes erforderlich geworden sind:

Normale Verschleißerscheinungen, die trotz Verwendung entsprechend der Bedienungsanleitung entstehen, z.B. an Messern, Bürsten, Riemen, Glühbirnen, Batterien usw.

Ersatz von mitgeliefertem Zubehör wie etwa Bohrspitzen, Klingen, Schleifblättern, Schneidscheiben und anderen zugehörigen Teilen.

Unfallschäden und Fehler, die durch unsachgemäße Verwendung oder Wartung, Missbrauch, Nachlässigkeit oder fahrlässige Bedienung oder Handhabung des Artikels entstanden sind.

Verwendung des Artikels für andere als normale Haushaltszwecke.

Jegliche Veränderungen oder Modifikationen des Artikels.

Die Verwendung von Teilen oder Zubehör, die keine Originalkomponenten von Silverline Tools sind.

Fehlerhafte Montage (außer, wenn von Silverline Tools vorgenommen).

Reparaturen oder Änderungen, die von anderen als Silverline Tools oder seinen autorisierten Reparaturwerkstätten durchgeführt wurden.

Ansprüche, die über die Rechte zur Behebung von Mängeln an dem in diesen Garantiebedingungen genannten Werkzeug hinausgehen.

nicht auf natürliche Abnutzung oder Schäden infolge von Unfällen, unsachgemäßer Verwendung oder Zweckentfremdung.

EG-Konformitätserklärung

Name des Unterzeichners: Mr. Darrell Morris

Bevollmächtigt durch: Silverline Tools

Erklärt hiermit Folgendes:

Die alleinige Verantwortung für die Ausstellung dieser Erklärung trägt der Hersteller. Der Gegenstand der Erklärung erfüllt die einschlägigen Harmonisierungsrechtsvorschriften der Gemeinschaft.

Produktkennung: 103597

Produktbezeichnung: Inverter-Elektrodenschweißgerät mit Zubehör, 200 A

Entspricht den folgenden Richtlinien und Normen:

• Niederspannungsrichtlinie 2006/95/EG

• EMV-Richtlinie 2004/108/EC

• RoHS-Richtlinie 2011/65/EU

• EN 60974-1:2012

• EN 60974-10:2014

Benannte Stelle: TÜV SÜD Product Service

Techn. Unterlagen bei: Silverline Tools

Datum: 17.09.2015

Unterzeichnet von:

Mr. Darrell Morris,

Geschäftsführender Direktor

Name und Anschrift des Herstellers:

Powerbox International Limited, Handelsregisternummer 06897059. Eingetragene Anschrift:

Powerbox, Boundary Way, Lufton Trading Estate, Yeovil, Somerset BA22 8HZ, Großbritannien

Introducción

DE 3 Jahre Garantie. Innerhalb von 30 Tagen online registrieren. Es gelten die Allgemeinen Geschäftsbedingungen
