Producttype	Soldeerstation
Merk	Silverline
Model	265829
Voedingsspanning	230 V~
Frequentie	50 Hz
Vermogen	48 W
Temperatuurbereik	150 °C – 480 °C
Digitale weergave	Ja, voor de ingestelde en werkelijke temperatuur
Temperatuurregeling	Via schakelaar voor controle/instelling
Beschermingsklasse	Klasse I (geaard)
Soldeerpunt inbegrepen	Ja, vervangbaar
Soldeerbouthouder	Ja, met reinigingsspons
Reinigingsborstel	Inbegrepen
Veiligheidsfuncties	Aan/uit-schakelaar, aarding, bescherming tegen elektrische schokken
Onderhoud	Regelmatig reinigen van de punt en spons; vervangen van de punt
Garantie	3 jaar bij registratie binnen 30 dagen
Inbegrepen accessoires	Soldeerbout, houder, reinigingsspons, borstel
Beoogd gebruik	Solderen van elektronische componenten, metaaldraden en elektrische aansluitingen

Veelgestelde vragen - 265829 SILVERLINE

Hoe stel ik de temperatuur in op het soldeerstation Silverline 265829?

Gebruik de schakelaar voor controle/instelling (13): draai met de klok mee om te verhogen, tegen de klok in om te verlagen. De temperatuur wordt op het scherm weergegeven. Om de werkelijke temperatuur te controleren, zet u de schakelaar op de stand 'Read'.

Hoe reinig ik de soldeerpunt van de soldeerbout?

Gebruik de meegeleverde reinigingsspons, licht bevochtigd, of de inbegrepen borstel. Reinig de punt voor en na elk gebruik om soldeerresten te verwijderen.

Wat moet ik doen als mijn soldeerstation niet opwarmt?

Controleer eerst of het apparaat is aangesloten en de aan/uit-schakelaar in de stand 'I' staat. Zorg ervoor dat de soldeerbout goed is aangesloten. Neem bij aanhoudende problemen contact op met de Silverline-ondersteuning.

Hoe vervang ik de soldeerpunt van de soldeerbout?

Koppel het apparaat los en laat het volledig afkoelen. Draai de borgschroef (10) op de bout los, verwijder de oude punt (11), plaats de nieuwe in het verwarmingselement (9) en draai de schroef weer vast.

Wat is het vermogen van het soldeerstation Silverline 265829?

Het vermogen is 48 W, met een voedingsspanning van 230 V~ en een frequentie van 50 Hz.

Welke accessoires zijn inbegrepen bij het soldeerstation?

De set bevat: een soldeerbout, een houder, een reinigingsspons en een reinigingsborstel.

Hoe gebruik ik de soldeerbouthouder correct?

Bevestig de houder (5) aan de bevestigingslip (12) met behulp van de schroefknop. Plaats de soldeerbout in de houder, met de punt naar beneden. Laat de hete bout nooit op een brandbaar oppervlak liggen.

Wat zijn de belangrijke veiligheidsinstructies voor dit soldeerstation?

Draag altijd een veiligheidsbril, handschoenen en ademhalingsbescherming. Raak de hete punt niet aan, gebruik een geschikte houder en houd de werkplek schoon en geventileerd. Koppel het apparaat los voor onderhoud.

Hoe registreer ik de 3-jarige garantie?

Registreer uw product op silverlinetools.com binnen 30 dagen na aankoop. U heeft uw persoonlijke gegevens en productdetails nodig. U ontvangt een PDF-garantiecertificaat.

Waarom komt er rook uit de punt bij het eerste gebruik?

Dit is normaal: het betreft de verbranding van de beschermende laag van de punt. Zorg voor goede ventilatie en gebruik het apparaat in een luchtige ruimte.

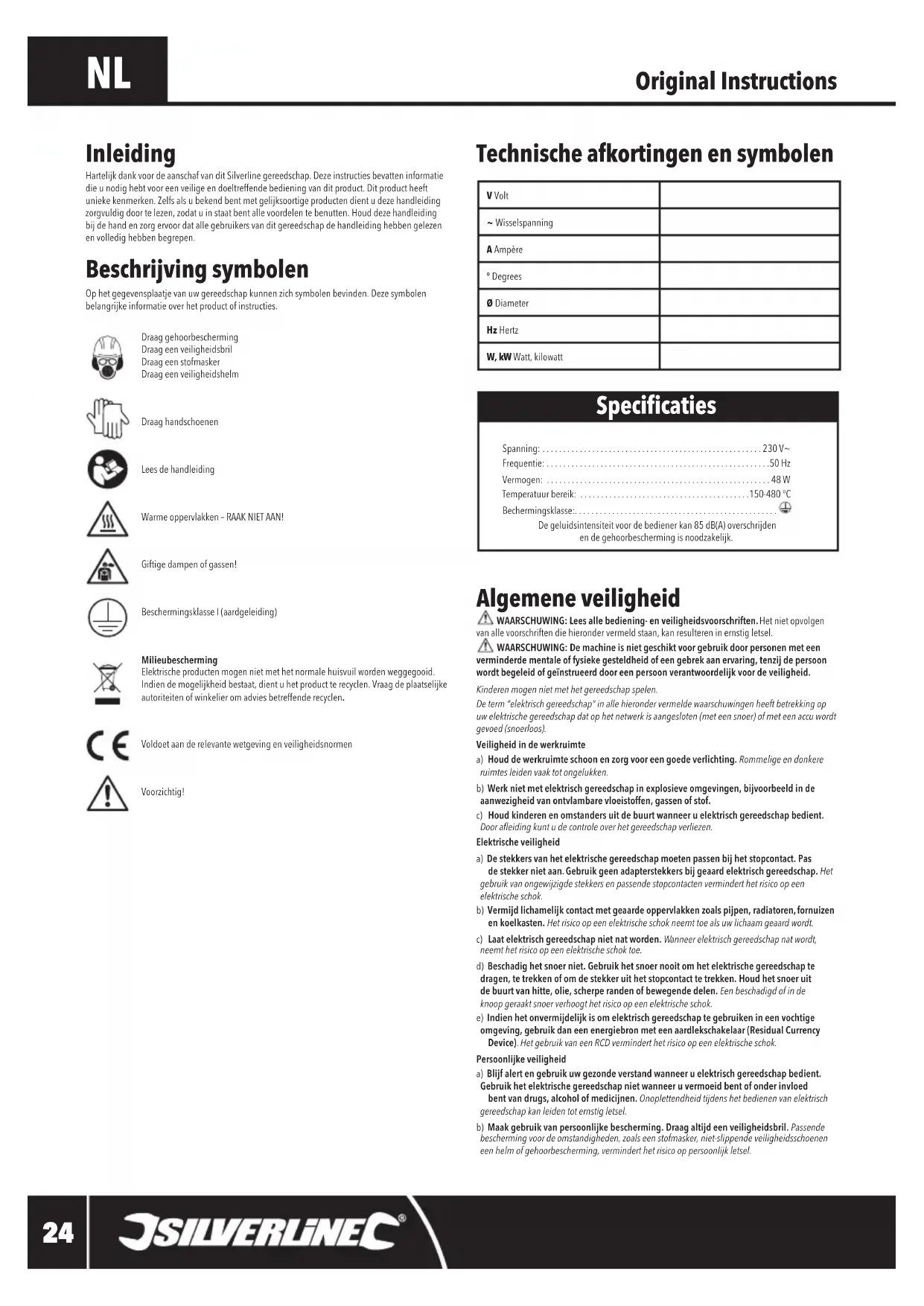

GEBRUIKSAANWIJZING 265829 SILVERLINE

Hartelijk dank voor de aanschal van dit Silverline gereedschap. Deze instructies bevatten informatie die u nodig hebts voor een veilige en doetrefende bediening van dit product. Dit product heeft uneke kenmerken. Zelfs als u berekend bent met glikkoortige producten dient u deleve handleiding zorgvuldig door te lezen, zodat u in staat bent alle voordelen te benuten. Houd deleve handleiding bij de hand en zorg ervoor dat alle gebruikers van dit gereedschap de handleiding hebben gelezen en volledig hebden begrepen.

Beschrijving symbolen

Op het gevegensplaatje van uw gereedschap hunnen zich symbolen bevinden. Deze symbolen belangrijke informatie over het product of instructies.

Draag gehoorbescherming

Draag een veiligheidsbril

Draag een stolmasker

Draag eeneiligeidshelm

Draag handschoenen

Lees de handleiding

Elektrische producten mogen Niet met het normale huisvuiw worden weggegooid.
Indien de mogelijkheid bestaat, dient u het producte te recyclen. Vraag de plaatselijke autoriteiten of winkelier om advies betreffende recyclen.

Voldoet aan de relevante wetgeving en veiligheidsnormen

Voorzichtig!

Technische akortingen en symbolen

V Volt
~ Wisselspanning
A Ampère
° Degrees
Ø Diameter
Hz Hertz
W, kW Watt, kilowatt

Specifications

Spanning: 230V~

Frequenie: 50 Hz

Vermogen: 48W

Temperatuur bereik: 150-480°C

Bechermingsklasse:

De geluidsintensiteit voor de bediener kan 85 dB(A) overschrijden

en de gehoorbescherming isoodzakelijk.

Algemene veiligkeit

WAARSCHUWING: Lees alle bediening- en veiligheidsvoorschriften. Het nicht opvolgen van alle voorschriften die hieronder vermeld staan, kan resulteren in ernstig leset.

WAARSCHUWING: De machine is Niet geschickt voor gebruik door Personen met een verminderde mentale of fysiie gesteldheid of een gebrek aan ervaring, tenzij de personord wordt begeleid of geinstruerd door een person verantwoerdelijk voor de veiligheid.

Kinderen mogen nicht met het gereedschap spelen.

De term "elektrisch gereedschap" in alle hieronder vermelde waarschuwingen heeft betrekking op uw elektrische gereedschap dat op het network is aangesloten (met een snoor) of met een accu worden gevoed (snoerloas).

Veiligheid in de werkruimte

a) Houd de werkruimte schoon en zorg voor een goede verlichting. Rommelige en donkere ruimtes leiden vaak tot ontgelukken.
b) Werk Niet met elektrisch gereedschap in explosieve omgevingen, bijvoorbeeld in de aanwezigheid van ontv lambare vloeistoffen, gassen of stof.
c) Houd kinderen en omstandersuit de buurt wanner u elektrisch gereedschap bedient. Door afleiding kunt u de controle over het gereedschap verliezen.

a) De stekkers van het elektrische gereedschap要去en passen bij het stopcontact. Pas de stekker Niet aan. Gebruik geen adapterstekkers bij geaard elektrisch gereedschap. Het gebruik van ontgewijzige stekkers en passende stopcontacten verminder het risico op een elektrische schok.
b) Vermijd lichamelijk contact met geaarde oppervlakken zoals pijpen, radiatoren, fornuien en koelkasten. Het risico op een elektrische schok neemtoe als uw lichaam geaard wordt.
c) Laat elektrisch gereedschap niet nat worden. Wanner elektrisch gereedschap nat worden, neemt het risico op een elektrische schok toe.
d) Beschadig het snoer Niet. Gebruik het snoer nooit om het elektrische gereedschap te dragen, te trekken of om de stekker uit het stopcontact te trekken. Houd het snoer uit de buurt vanHSVilie, scherpe randen of bewegende delen. Een beschadig od in de knoop geraakt snoer verhoogt het risico op een elektrische schok.
e) Indien het onverminderelijk is om elektrisch gereedschap te gebruizen in een vochtige omgeving, gebruik dan een energiebron met een aardleckschakelaar (Residual Currency Device). Het gebruik van een RCD verminder het risico op een elektrische schok.

Persoonlijke veiligheid

a) Blijf alert en gebruik uw gezonde verstand wanner u elektrisch gereedschap bedient. Gebruik het elektrische gereedschap Niet wanner u vermoeid bent of onder invloed bent van drugs, alcohol of medicijnen. Onopletendheid tijdens het bedierenen van elektrisch gereedschap kan leiden tot ernst letse!.
b) Maak gebruik van persoonlijke bescheming. Draag algtdij een veiligheidsbril. Passende bescheming voor de omstandigden, zoals een stofmasker, Niet slippende verilghedsschoenen een hemp of gehoorbescheming, verwindert het risico op persoonlijk lesetl.

c) Zorg ervoor dat het apparaat Niet per ongeluk worden gestart. Controleer de schakelaar in de 'uit'-stand staat voordat u de stekker in het stopcontact steekt. Het dragen van elektrisch gereedschap met uw vinger op de schakelaar of het aansluten van elektrisch gereedschap op het netwerk met de schakelaar ingeschakenk kan tot ongelukken leiden.
d) Verwijder alle stel- of moersleutels Voordat u het elektrische gereedschap inschakelt. Een moer- of stelseutel die zich op een draaiend onderdeel van het elektrische gereedschap bevind, kan leiden tot letset.
e) Reik nicht te ver. Blijf alkijd stevig en in balans staan. Zo houdt umeer controle over het elektrische gereedschap in onwenwichte situates.
f) Draag geschikte kleding. Draag geen loshangende kleding of sieraden. Houd haren, kleding en handschoenen uit de buurt van bewegende delen. Loshangende kleding, sieraden en los hangende harekunden vast komen to zitten in bewegende delen.
g) Als er onderelden voor stofafvoer- en stofverzameling worden meegeleverd, sluit deze dan aan en gebruik deze op de juiste wijze. Het gebruik van deze onderelden kan het risico op stof geraleaterde angelukken verminderen.

Gebruik en onderhoud van elektrisch gereedschap

a) Forceer elektrisch gereedschap Niet. Gebruik elektrisch gereedschap dat geschickt is voor het werk dat u wilt uitvoeren. Geschicht elektrisch gereedschap werkert better en veiligter op een passende snelheid.
b) Gebruik het elektrische gereedschap Niet als de schakelaar van het apparaat Niet in - enuitschakt. Elektrisch gereedschap dat Niet bediend kan worden met de schakelaar is gevaarlj en要去 gerepareed worden.
c) Haal de stekker uit het stopcontact voordat u instelleningen aanpast, toebehoren verwisselt of het elektrische gereedschap opbergt. Dergelijk voorzorgsmaatregelen verminderen het risico op het per ongeluk starten van het elektrische gereedschap.
d) Berg elektrisch gereedschap dat Niet in gebruik is op buiten bereik van kinderen. Laat mensen die Nietbekend zichn met het elektrische gereedschap of met deze instructies het elektrische gereedschap Niet bedieren. Elektisch gereedschap is gaarlijk in de handen van onervaren gebruikers.
e) Onderhoud uw elektrisch gereedschap. Controller op fouitieve uitlijing of het vastslaan van bewegende delen, gebroken onderden en elke andere afwijking die de werkking van het elektrische gereedschap zou(APut konnen beinvoeden.Indien het elektrische gereedschap beschadigd is, moet u het laten repareren voordat u het weer gebruikt.Veel ongelukken worden veroozaakt door slecht onderhoven elektrisch gereedschap.
g) Gebruik het elektrische gereedschap, de accessoires en onderdelen, etc. volgens deze instructies en volgens bestemming voor het specifieke type elektrisch gereedschap, en houd waar bijrekening met de werkkomstandigheden en het uit te voeren werk. Gebruik van elektrisch gereedschap voor werkzaamheden die verschillen van die waarvoort het apparaat bestem is, kan leiden tot gevaarlijke situatuies.

Onderhoud

a) Laat uw elektrische gereedschap onderhoven door een gekwalificierede vakman en gebruik alleen identieke verwangstkuren. Zo bent u er zeker van dat de verilheid van het elektrische gereedschap gewaarborgd blijft.

Specifieke veiligheid

Veiligheid elektrische soldeerbouten

WAARSCHUWING: Dit apparaat moet op een stand worden geplaatst geschikt wanneer nicht

in gebruik.

WAARSCHUWING: Hang de soldeerboutijdens het gebruik Niet verticaal. De warmte stijgt

waardoor het handvat erg warm worden en mogelijk smelt. Het hangen van de bout zorgt tevens voor een spanning op het stroomsnoor.

WAARSCHUWING: Maak enkel gebruik van een soldeerboutstandaard, passend bij het

wattage. Gebruik geenlichtere standardaarvorsdelerbauten met een hoger wattage

BELANGRIJK: Gebruik solderbauten op eeneilige manier. Start het gebruik wanneer de bout volledig is opgewarmd en schakel de bout na gebruik onmiddelijkuit

• Delen van de soldeerbout wordenijdens gebruik zeer heet. Raakijdens het gebruik geen enkel deel van het gereedschap anders dan het handvat aan.
• Schakel de soldeerbout uit en laat het afkoelen voordat u het hanteert, of probeert accessoires te bevestigen
• Laat een hete soldeerbout nooit onbeheerd achter werij het warm is.
• De hitte kan maar verborgen zones of materialen dicht in de buurt van de werkkomgeving worden geleid. Zorg ervoor dat er geen ontbrandbare materialen in de buurt van de werkkomgeving aanwezig zijn.
• Restwärme kan het afvalmaterialiaal doen ontbranden zichs nadat de stekker van het gereedschapuit het contact is verwijderd.
• Gebruik het gereedschap nooit zichbij brandstofanks of gasflessen.
• Het solderen met bepaalde materiailen kan resulteren in de verspreiding van giftige gassen. Zorg alsijd voor voldoende ventilatie en gebruik soldeerbouten Niet in afgesloten ruimten.
• Sommige soorten soldeer kunnen hoge loodeghalten bevatten. Het smelten van lood producereert giftige gassen, waardoor het dragen van de geschikte ademhalingsbescherming verplicht is.
• Looddampen zich vooral gifting voor kinderen, zwangere rouwen of Personen met een hoge bloeddruk. Personen met een hoog risico要去en op afstand van de werkkruihte blijven
• Het afvalmaterial haort milieuverantwoord aufgevoerd te worden

Productbeschrijving

1. Benheid schakelaar
2. Temperatuur controknop
3. An/-uitschekelaar
4. Soldeerbout aansluiting
5. Soldeerbout houder
6. Soldeerpunt schoonmaakspons
7. Soldeerbout handvat
8. Spldeerbout kraag
9. Verwarmingselement
10. unt vergrendelschroef
11. oldeerpunt
12. Montagebeugel voor houder
13. temperatuur regelaar
14. Jevestigings sleuf

Gebruiksdoel

Elektrische soldeerbout met temperatuurcontrole en display, voor het solderen van elektronische onderdelen, draden en elektronische aansluitingen

Het uitpakken van uw gereedschap

• Pak uw nuiewe soldeerboutuit. Inspecteer het en zorg dat u met alle kenmerken en functies vertrouwd raakt.
• Controller of alle onderden aanwezig়in en in goede staat verkeren. Als er onderden ontbreken of beschadig়n, zorg dan dat deze verwangen worden voor u dit toestel gebruikt.

Voorafgaand aan het gebruik

WAARSCHUWING: Haal de stekker uit het stopcontact voordat u de machine schoonmaakt of enig onderhoud uitvoert.

Assemblage

1. Plaats de montagebeugel (12) in de linker de rechtter bevestigings sleuf (14)(Fig. 1)
2. Bevestig de soldeerbout houser (5) op de montagebeugel met behulp van de schroefknop (Fig. II)

Soldeerpunt bevestigen

1. Bevestig het soldeerbout aan de linkerkant van het soldeerstation met behulp van de soldeerbout aansluiting (4)
2. Verwijder het beschemmende plasticuit de soldeerpunt (11)
3. Zet het soldeerbout in het houder met de soldeerpunt waar beneden gericht

SchoonmaaksponsVBorbereiden

1. Plaats de schoonmaakspons in het bak van de basiseenheid
2. Voeg een beetje water toe, om de spons vochtig te makes

Werking

WAARSCHUWING: Bij het gebruik van de machine is het dragen van een stofmasker, een veiligeheidsbril, gehoorbescheming en beschemende handschoenen vereist.

Aan en uit schakelen van de apparaat

Belangrijk: Controller de soldeerpunt (11) juist op de bout bevestig is voordat u de eenheid inschakl. Plaats de soldeerpunt in het verwarmingselement (9) en draai de vergrendelschoef (10) vast, om de soldeerpunt te vergrendelen

1. De aan'uit-schakelaar bevindt zich op de voorzijde van de basiseenheid (1), om het soldeerstation in te schakelen, zet u de aan'uit schakelaar in de "I" positie.
2. Om het soldeerstation uit te schakelen, zet u de aan /uit-schakelaar in de ^0 -positie

Let op: Tijdens het eerste gebruik kan de soldeerpunt geduende korte tjid rook afgeven. Dit is normala; de beschermende coating verbrandt. Zorg bij het eerste gebruik voor een goede ventilatie

Soldeerbout gebruiken

1. Maak de soldeerpunt en het werkstuk schoon voorafaand het solderen (zie 'schoonmaak')
2. Plaats de soldeerbout op de houder (5). Het verwarmingselementen en de soldeerpunt月至 op geen enkel voorwerp/oppervlak rusten wat möglichk door warmte beschadigd
3. Sluit de eenheid op een stroombron aan
4. Schakel het soldeerstation aan, zoals aangegeven in de bovenste sectie "aan-/uitschaken van de aparaat". De eenheid is voorzien van een digitaal display die nu za oplichten
5. Voor het selecteren van de gewenste temperatuur eenheid (Celsius of Fahrenheit), druk u de eenheid schakelaar (1)

6. Stel de gewenste soldeerpunkt temperatuur in, met behulp van de temperatuur regelaar (13)

7. Tegen de klok = temperatuur verlagen
   II. Met de klok mee = temperatuur verhogen

De ingestelde temperatuur worden aangegeven op het digitale display

1. De huidige soldeerpunt temperatuur kan van het digitale display afgelezen worden, door de temperatuur regelaar in de "Read" positie te zetten.
   Let op: De weergegeven temperatuur schommelt een beetje als het soldeerpunt is verhit, door warmteverlies en opwarmingijdens gebruik

Let op: Bij het solderen van elektrische componenten verwijst uaar de instructies van de fabrikant betreft de maximale soldeertemperatuur

1. Houdt de soldeerpunt gegen het gewenste punt. Wanneer het te solderen punt heet is voegt u soldeer aan de verbinding toe en neemt u dan de soldeerbout weg
2. Schakel het soldeerstation uit, wanneer het Niet in gebruik is,zie sectie aan-uit schakelen van de aparaat
3. Plaats de soldeerbout in de soldeerbout houder, wanner het Niet in gebruik is

Accessoires

• Verschillende accessoires en verbruiksstikelen, inclusief schoonmaaksponzen, soldeertin en soldeerstiften zijn verkrigbaar bij uw Silverline handelaar.
• Reserveonderdelen zich verwirrijgbaar op toolsparesonline.com

Onderhoud

WAARSCHUWING: Haal de stekker uit het stopcontact voordat u de machine schoonmaakt of

enig onderhouduitvoert.

Algemene inspectie

• Controller regelmatig of alle bevestigingsmiddlesen nog goed vast zitten. Door vibratie kunnen ze na enigeijd los qan zitten
• Inspector het stroomsoer voor elk gebruik op slijtage en beschadiging. Reparaties dienen uitgevoerd worden bij een geautoriseerd Silverline service center. Dit geld tevens voor verleungsoeren, gebruikt met de machine

Het verwangen van de soldeerpunt

WAARSCHUWING: Haal de stekker uit het stopcontact en LAST de soldeerbout volledig afkoelen voordat u enig onderdeel verwangt

Draai de vergrendelschoef (10) los en trek de soldeerpunt (11) uit het verwarmingselement
- Plaats de nouvelle soldeerpunt in het verwarmingselement (9) en draai de vergrendelschroef vast

Contact

Voor technische ondersteuning of voor reparatieadvies, gelieve contact op te nemen met de hulplijn op ([phone]

Web:silverlinetools.com/en-GB/Support

Adres:

Powerbox

Boundary Way

Lufton Trading Estate

Yeovil, Somerset

BA22 8HZ, Venigid Koninkrijk

Opberging

• Berg de machine op een droge en veilige plek, buiten het bereik van kinderen op.

Afvoer

Bij het buiten gebruik stellen en de afvoer van elektrische machines die Niet langer werken en die Niet gerepareered hunnen worden, neemt u de nationale voorschriften in acht.

• Elektrische en elektronische apparaten (WEEE)monary met huishoudelijk alval worden weggegooid
• Neem contact op met uw gemeente voor informatiek betreffende de verwijdering en afvoer van elektrisch gereedschap

Silverline Tools Garantie

Dit Silverline product komt met 3aar garantie.

Registree dit product binnen 30 dagen van aankoop op www.silverlinetools.com om in aanmerking te komen voor 3aar garantie. De garantieperiode beginp op de datum van aankoop op het ontvangstbewjs.

Het gekochtpe product registraren

G anaar: silverlinetools.com, kies Registration (registration) en voer het volgende in:

Uw persoonlijke geveens

• De gegevens van het product en de aankoop

U ontvangt het garantiebewijs in PDF-vorm. Druk het af en bewaar het bij het product.

Voorwaarden

De garantiepi erode gaat in vanaf de datum van aankoop op het ontvangstbewij.

BEWAAR HET ONTVANGSTBEWIJS OP EEN VEILIGE PLAATS

Als dit producten 30 dagen van de aankoopdatum een fouf heeft, breng het dan maar de winkelier waar u het hebigt gekocht, met uw ontvangstbewijs, en met vermelding van de details van de storing. U kunst om een十几年e wragen of om uw geld terug.

Als dit product na deperiode van 30 dagen een foutheft,stuur het dan maar:

U moet het originele ontvangsbewijs geven met de datum van aankoop, uw naam, adres en plaats van aankoop voordat er aan kan worden gewerkt.

U moet nauwkeurige gegevens verschaffen van de fouit die verholpen moet worden.

Claims die binnen de garantieperiode worden ingediend, worden door Silverline Tools nagelopen om te kijken of het probleem een kwestie is van de materialen of de fabricage van het product.

De verzendkosten worden nicht vergoed. De geretourneerde items要去en voor de reparatie in een redelijk schon en veilige staat verkeren en要去en zorgvuldig worden verpakt om schade en letselijdens het vervoer te voorkomen. Ongeschekte en onveilig leveringen kannen worden afgewezen.

Al het werk wordenuitgevoerd door Silverline Tools of een officièle reparatieienst.

De garantiperiode wordt Niet door de reparatie of verwangin van het product verlengd.

Defecten waarvan wij beschouwen dat ze onder de garantie vallen, worden verhulpen door middel van Gratis reparatie van het gereedschap (exclusief verzendingskosten) of door verwonging door een gereedschap in perfecte staat van werkung.

De ingehouden gereedschappen of onderdelen die zich verrangen, worden het eigendom van Silverline Tools.

De reparatie of verwangting van het product onder garantie zich voordelen die bijkomstig zich aan uw wettelijk rechten als consument, en hebbenaar geen invloed op.

Watisgedekt:

De reparatie van het product, mits waar tevredenheid van Silverine Tools kan worden vastgestedt dat de gebreen het gevolg zijn van defecte materialen of fabrieksfouten binnen de garantieperiode.

Onderdelen die nicht meer verkrijngbaar zich en die nicht meer worden vervaardig worden door Silverline Tools verwangen door een fonctionele verwanging.

Gebruik van dit product in de EU.

Wat Niet is gedekt:

Silverline Tools geeft geen garantie op reparations als gevolg van:

Normale slijtage veroorzaakt door gebruik in overeenstemming met de bedieningsinstructies zoals zaagbladen, borstels, riemen, gloeilampen, batterijen enz.

De verwangting van geleverde accessoires zoals boortjes, zaagbladen, schuurvellen, snijschrijven en aanverwante producten.

Accidentele schade, storingen veroorzaakt door nalatigheid in gebruik of verzorging, misbruik, verwaarlozing, onvoortzichtigte bediening en hantering van het product.

Gebruik van het product voor andere doeleinden dan normala huishoudelijk gebruik.

Alle soorten wijzigingen en modificaties van het product.

Gebruik van andere onderdelen en accessoires dan de originele onderdelen van Silverline Tools.

Defecte installment (behaviour wanner geinstalleerd door Silverine Tools).

Reparaties of wijzigingen die zijn uitgevoerd door anderen dan Silverline Tools of diens officièle reparatiédiensten.

Behalve claims voor hetrecht op correctie van fouten van het gereedschap volgens de bepalingen van deze garantie zijn geen andere claims gedekt.

Wprowadzenie
