MANUAL DE USUARIO 265829 SILVERLINE

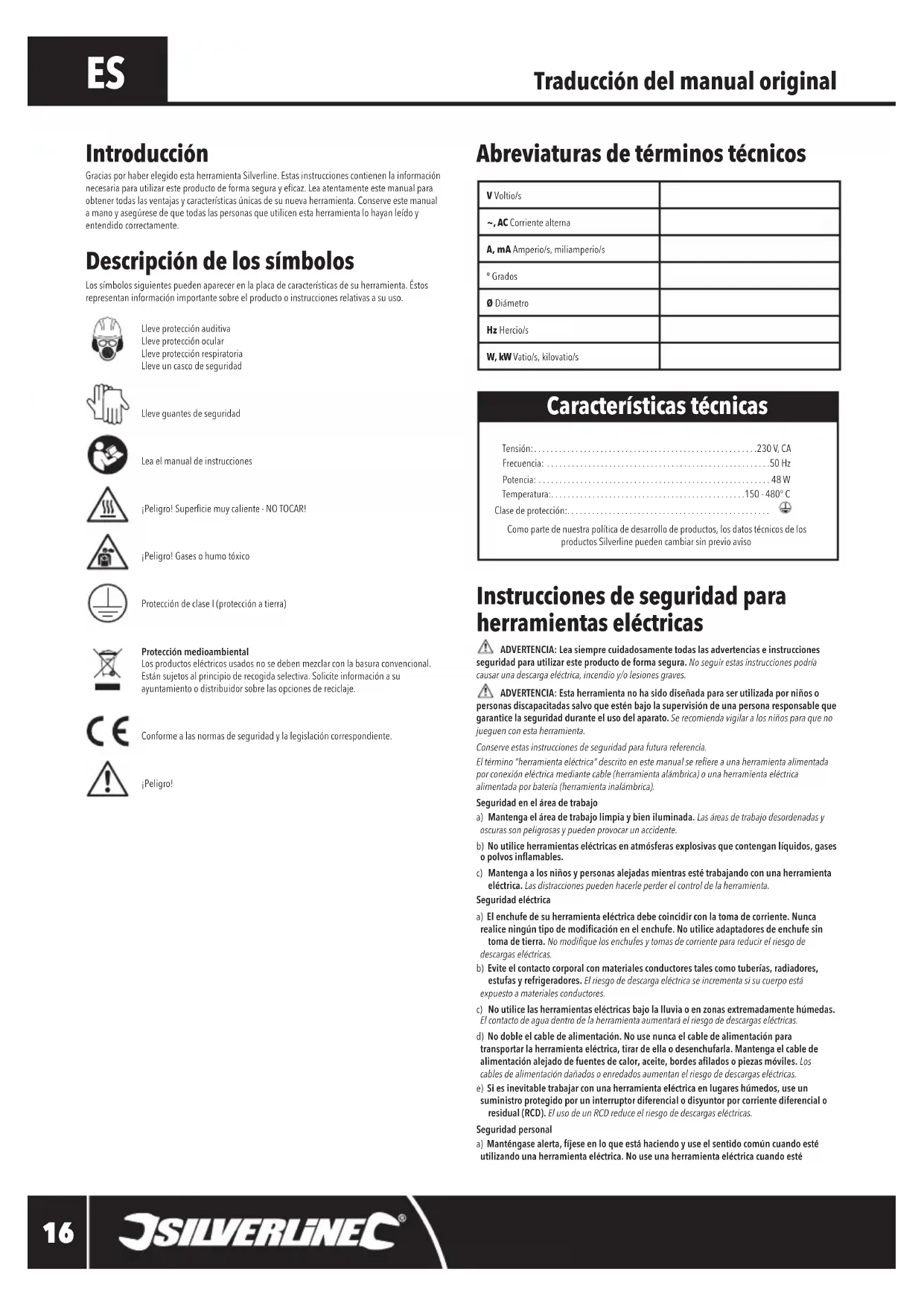

Abreviaturas de términos técnicos

Tensión:......................................................230 V, CA Frecuencia: ......................................................50 Hz Potencia: ........................................................48 W Temperatura:...............................................150 - 480° C Clase de protección:.................................................Como parte de nuestra política de desarrollo de productos, los datos técnicos de los productos Silverline pueden cambiar sin previo aviso Características técnicas Instrucciones de seguridad para herramientas eléctricas ADVERTENCIA: Lea siempre cuidadosamente todas las advertencias e instrucciones seguridad para utilizar este producto de forma segura. No seguir estas instrucciones podría causar una descarga eléctrica, incendio y/o lesiones graves. ADVERTENCIA: Esta herramienta no ha sido diseñada para ser utilizada por niños o personas discapacitadas salvo que estén bajo la supervisión de una persona responsable que garantice la seguridad durante el uso del aparato. Se recomienda vigilar a los niños para que no jueguen con esta herramienta.Conserve estas instrucciones de seguridad para futura referencia.El término “herramienta eléctrica” descrito en este manual se reere a una herramienta alimentada por conexión eléctrica mediante cable (herramienta alámbrica) o una herramienta eléctrica alimentada por batería (herramienta inalámbrica).Seguridad en el área de trabajo a) Mantenga el área de trabajo limpia y bien iluminada. Las áreas de trabajo desordenadas y oscuras son peligrosas y pueden provocar un accidente. b) No utilice herramientas eléctricas en atmósferas explosivas que contengan líquidos, gases o polvos inamables. c) Mantenga a los niños y personas alejadas mientras esté trabajando con una herramienta eléctrica. Las distracciones pueden hacerle perder el control de la herramienta. Seguridad eléctricaa) El enchufe de su herramienta eléctrica debe coincidir con la toma de corriente. Nunca realice ningún tipo de modicación en el enchufe. No utilice adaptadores de enchufe sin toma de tierra. No modique los enchufes y tomas de corriente para reducir el riesgo de descargas eléctricas.b) Evite el contacto corporal con materiales conductores tales como tuberías, radiadores, estufas y refrigeradores. El riesgo de descarga eléctrica se incrementa si su cuerpo está expuesto a materiales conductores. c) No utilice las herramientas eléctricas bajo la lluvia o en zonas extremadamente húmedas. El contacto de agua dentro de la herramienta aumentará el riesgo de descargas eléctricas.d) No doble el cable de alimentación. No use nunca el cable de alimentación para transportar la herramienta eléctrica, tirar de ella o desenchufarla. Mantenga el cable de alimentación alejado de fuentes de calor, aceite, bordes alados o piezas móviles. Los cables de alimentación dañados o enredados aumentan el riesgo de descargas eléctricas.e) Si es inevitable trabajar con una herramienta eléctrica en lugares húmedos, use un suministro protegido por un interruptor diferencial o disyuntor por corriente diferencial o residual (RCD). El uso de un RCD reduce el riesgo de descargas eléctricas. Seguridad personala) Manténgase alerta, fíjese en lo que está haciendo y use el sentido común cuando esté utilizando una herramienta eléctrica. No use una herramienta eléctrica cuando esté Descripción de los símbolos Los símbolos siguientes pueden aparecer en la placa de características de su herramienta. Éstos representan información importante sobre el producto o instrucciones relativas a su uso.Lleve protección auditivaLleve protección ocularLleve protección respiratoriaLleve un casco de seguridadLleve guantes de seguridadLea el manual de instrucciones¡Peligro! Supercie muy caliente - NO TOCAR!¡Peligro! Gases o humo tóxicoProtección de clase I (protección a tierra)Protección medioambiental Los productos eléctricos usados no se deben mezclar con la basura convencional. Están sujetos al principio de recogida selectiva. Solicite información a su ayuntamiento o distribuidor sobre las opciones de reciclaje.Conforme a las normas de seguridad y la legislación correspondiente.¡Peligro! Introducción Gracias por haber elegido esta herramienta Silverline. Estas instrucciones contienen la información necesaria para utilizar este producto de forma segura y ecaz. Lea atentamente este manual para obtener todas las ventajas y características únicas de su nueva herramienta. Conserve este manual a mano y asegúrese de que todas las personas que utilicen esta herramienta lo hayan leído y entendido correctamente. Traducción del manual original V Voltio/s~, AC Corriente alternaA, mA Amperio/s, miliamperio/s° GradosØ DiámetroHz Hercio/sW, kW Vatio/s, kilovatio/s 265829 Manual.indd 16 16/11/2017 09:59Estación de soldadura 48 W265829

silverlinetools.com cansado o bajo la inuencia de drogas, alcohol o medicamentos. Distraerse mientras esté utilizando una herramienta eléctrica puede provocar lesiones corporales graves. b) Utilice siempre equipo de protección personal. Use siempre protección ocular. El uso de dispositivos de seguridad personal (mascarillas antipolvo, calzado de seguridad antideslizante, casco de protección y protección auditiva) reducirá el riesgo de lesiones corporales. c) Evite el arranque accidental de la herramienta. Asegúrese de que el interruptor esté en la posición de pagado antes de enchufar la herramienta. Nunca transporte herramientas con el dedo colocado en el interruptor o con el interruptor en posición de encendido. d) Retire todas las llaves de ajuste antes de encender la herramienta. Una llave colocada sobre una parte móvil de la herramienta eléctrica puede causar lesiones graves.e) No adopte posturas forzadas. Colóquese en posición rme y mantenga el equilibrio en todo momento. Esto le permitirá controlar mejor la herramienta eléctrica en situaciones inesperadas. f) Vístase de manera apropiada. No lleve ropa holgada ni joyas. Mantenga el cabello, la ropa y guantes lejos de las piezas en movimiento. La ropa holgada, las joyas o el cabello largo pueden quedar atrapados en las piezas en movimiento. g) Extracción de polvo. Utilice siempre un sistema de extracción de polvo/aspiradora y asegúrese de utilizarlos de manera apropiada. El uso de estos dispositivos reducirá los peligros relacionados con el polvo.Uso y mantenimiento de las herramientas eléctricasa) Nunca fuerce la herramienta eléctrica. Utilice esta herramienta eléctrica de forma adecuada. Utilice su herramienta de forma correcta para cada aplicación. b) No use esta herramienta eléctrica cuando el interruptor de encendido/apagado esté averiado. Cualquier herramienta eléctrica que no se pueda controlar con el interruptor de encendido/apagado será peligrosa y debe ser reparada inmediatamente. c) Desenchufe siempre la herramienta o retire la batería antes de realizar cualquier ajuste, cambiar accesorios o almacenar la herramienta. Estas medidas de seguridad preventivas evitarán el arranque accidental de su herramienta eléctrica. d) Guarde siempre las herramientas eléctricas fuera del alcance de los niños. No permita que las personas que no estén familiarizadas con estas instrucciones utilicen la herramienta. Las herramientas eléctricas son peligrosas en manos de personas que no estén capacitadas para su uso.e) Compruebe regularmente el funcionamiento de sus herramientas eléctricas. Asegúrese de que no haya piezas en movimiento desalineadas o trabadas, piezas rotas o cualquier otro problema que pueda afectar al funcionamiento de la herramienta. Repare siempre las piezas dañadas antes de utilizar la herramienta. La falta de mantenimiento es la causa de la mayoría de accidentes. f) Utilice esta herramienta eléctrica y los accesorios según el manual de instrucciones y teniendo en cuenta las condiciones y el trabajo que necesite realizar. El uso de esta herramienta eléctrica con un propósito distinto al cual ha sido diseñada podría ser peligroso y causar lesiones. ADVERTENCIA: Cuando utilice esta herramienta en Australia o Nueva Zelanda, se recomienda conectar esta herramienta en tomas de corriente protegida con dispositivo de protección de corriente diferencial residual de 30 mA o inferior. Mantenimiento y reparacióna) Repare siempre su herramienta eléctrica en un servicio técnico autorizado. Utilice únicamente piezas de recambio idénticas y homologadas. Esto garantizará un funcionamiento óptimo y seguro de su herramienta eléctrica. Instrucciones de seguridad especícas Instrucciones de seguridad para soldadores eléctricos ADVERTENCIA: Coloque el soldador en el soporte cuando no lo esté utilizando. ADVERTENCIA: Nunca coloque el soldador en posición vertical cuando vaya a soldar, el mango se calentaría demasiado y podría llegar a fundirse. Utilizar el soldador hacia abajo también puede dañar la montura del cable de alimentación. ADVERTENCIA: Utilice únicamente soportes para soldadores capaces de soportar el peso del soldador. Nunca utilice soldadores pesados en soportes ligeros.IMPORTANTE: Utilice el soldador con precaución. Deje siempre que alcance la temperatura máxima antes de comenzar a trabajar y desenchúfelo después de cada uso.• Ciertas partes de estas herramientas alcanzarán una temperatura muy elevada durante su uso. No toque ninguna pieza de la herramienta, excepto la empuñadura, mientras la utiliza. • Apague siempre la herramienta y déjela enfriar por completo antes de manipularla, o cambiar los accesorios. • No deje desatendida la herramienta mientras esté caliente.• El calor puede alcanzar zonas ocultas, o bien materiales cercanos a la zona de trabajo. Asegúrese de que no existen materiales inamables alrededor de la zona de trabajo.• El calor residual puede provocar la ignición de materiales de desecho, incluso después de que la herramienta se haya desconectado.• Nunca utilice esta herramienta cerca de un depósito de combustible o bombonas de gas.• La soldadura en ciertos materiales puede dar lugar a la emisión de vapores tóxicos. Emplee siempre una ventilación adecuada. No trabaje en espacios cerrados.• Algunos tipos de materiales pueden incluir una alta proporción de plomo. El plomo fundido emite vapores tóxicos, utilice siempre un sistema apropiado de protección respiratoria.• Los vapores de plomo son especialmente tóxicos para los niños, las mujeres embarazadas y las personas con alta presión sanguínea. Las personas con alto riesgo no deben estar cerca de la zona de trabajo, ni siquiera con protección respiratoria adecuada.• Deseche siempre los residuos de forma responsable.

1. Interruptor de cambio de unidad

2. Regulador de temperatura

3. Interruptor de encendido/apagado

4. Toma del soldador

5. Soporte del soldador

6. Esponja para limpiar la punta

7. Mango del soldador

8. Collarín del soldador

9. Elemento calentador

10. Tornillo de sujeción de la punta

11. Punta del soldador

12. Placa de sujeción del soporte

13. Interruptor para lectura/ajuste de temperatura

14. Ranura para la placa de sujeción

Características del producto Aplicaciones Estación de soldadura con control de temperatura y pantalla. Indicado para soldar circuitos eléctricos, cables y conexiones eléctricas. Desembalaje

• Desembale e inspeccione la herramienta con cuidado. Familiarícese con todas sus características y funciones.• Asegúrese de que el embalaje incluya todas las piezas y compruebe que estén en buenas condiciones. Si faltan piezas o están dañadas, sustitúyalas antes de utilizar esta herramienta. Antes de usar ADVERTENCIA: Desconecte siempre la herramienta de la toma de corriente antes de cambiar o sustituir cualquier accesorio. Montaje

1. Coloque la placa de sujeción (12) en la ranura de montaje para la placa (14) situada en la parte

izquierda/derecha (Fig. I).

2. Coloque el soporte para el soldador (5) en la placa de sujeción utilizando la perilla con rosca

(Fig. II). Montaje del soldador

1. Coloque el soldador en el lado izquierdo de la estación de soldadura a través del soldador (4).

2. Retire la funda de plástico de la punta del soldador (11).3. Coloque la punta del soldador en el soporte mirando hacia abajo. Esponja para limpieza 1. Coloque la esponja en la bandeja del soldador.2. Añada un poco de agua en la esponja para humedecerla ligeramente.265829 Manual.indd 17 16/11/2017 09:59ES

Funcionamiento ADVERTENCIA: Lleve SIEMPRE protección adecuada cuando utilice esta herramienta, incluido protección ocular, protección auditiva y guantes de protección. Encendido y apagado IMPORTANTE: Asegúrese de que la punta (11) esté sujeta rmemente antes de encender el soldador. Empuje la punta dentro del elemento calentador (9) y apriétela rmemente utilizando el tornillo de sujeción de la punta (10).

1. El interruptor de encendido/apagado (3) está situado en la parte frontal de la herramienta.

Coloque el interruptor en la posición “I” para encender el soldador. 2. Coloque el interruptor en la posición “0” para apagar el soldador.Nota: La punta del soldador puede producir humo durante el primer uso. Esto es normal y es causado al quemarse la capa de protección de la punta del soldador. Se recomienda utilizar el soldador durante el primer uso en una zona de trabajo bien ventilada. Uso del soldador

1. Limpie la punta (11) del soldador y la pieza de trabajo (véase “Limpieza”)

2. Coloque el soldador en el soporte (5). NUNCA deje que el elemento calentador o la punta del

soldador se apoyen en una supercie que se pueda dañar por el calor.3. Conecte el soldador a la toma de corriente.

4. Encienda el soldador siguiendo las instrucciones indicadas en la sección de “Encendido y

apagado”. La pantalla se iluminará al encender el soldador.

5. Seleccione el tipo de medición de temperatura (Centígrados o Fahrenheit) apretando el botón

de cambio de unidad (1).

6. Ajuste la temperatura de la punta colocando el interruptor para lectura/ajuste de temperatura

(13) en la posición “Set” y ajustando la temperatura mediante el regulador (2). I. Sentido horario: Incrementar la temperatura II. Sentido antihorario: Disminuir la temperatura. La pantalla mostrará el ajuste de temperatura seleccionado.

7. Coloque el interruptor para lectura/ajuste de temperatura (13) en la posición “Read” para

visualizar la temperatura de la punta. Nota: La temperatura mostrada variará ligeramente durante el calentamiento, la pérdida de calor y el recalentamiento de la punta. Nota: Cuando vaya a soldar componentes eléctricos, deberá leer siempre las instrucciones suministradas por el fabricante referente a la temperatura máxima de soldadura.8. Mantenga la punta del soldador contra el alambre o el componente a soldar. Cuando esté caliente, añada estaño de soldar en la unión y después retire el soldador.9. Apague el soldador cuando no lo esté utilizando (véase “Encendido y apagado”).10. Coloque el soldador en el soporte cuando no lo esté utilizando. Accesorios

• Existen gran variedad de accesorios y puntas para soldador para esta herramienta disponibles en su distribuidor Silverline.• Las piezas de repuesto pueden obtenerse a través de www.toolsparesonline.com Mantenimiento ADVERTENCIA: Desconecte siempre la herramienta de la toma de corriente y déjela enfriar completamente antes ajustar o sustituir cualquier accesorio. Inspección general
• Compruebe regularmente que todos los tornillos y elementos de jación estén bien apretados. Con el paso del tiempo pueden vibrar y aojarse.• Inspeccione el cable de alimentación antes de utilizar esta herramienta y asegúrese de que no esté dañado. Las reparaciones deben realizarse por un servicio técnico Silverline autorizado. Limpieza
• Mantenga la herramienta siempre limpia. Limpie siempre el polvo y las partículas y nunca deje que los oricios de ventilación se bloqueen. Utilice un cepillo suave o un paño seco para limpiar la herramienta. Si dispone de un compresor de aire comprimido, sople con aire seco y limpio para limpiar los oricios de ventilación.• Limpie la punta antes y después de cada uso con la esponja para limpiar la punta (6). Sustitución de la punta ADVERTENCIA: Desconecte siempre la herramienta de la toma de corriente y déjela enfriar completamente antes ajustar o sustituir cualquier accesorio.• Aoje el tornillo de sujeción (10) y retire la funda (Fig. III).• Retire la punta de soldar (11) dañada.• Introduzca la punta de repuesto en el soldador (Fig. IV). Contacto Servicio técnico de reparación Silverline – Tel: [phone]Web: www.silverlinetools.com/es-ES/SupportDirección: Powerbox Boundary Way Lufton Trading Estate Yeovil, Somerset BA22 8HZ, Reino Unido Almacenaje
• Guarde esta herramienta y accesorios en un lugar seco y seguro fuera del alcance de los niños. Reciclaje Deshágase siempre de las herramientas eléctricas adecuadamente respetando las normas de reciclaje indicadas en su país.• No deseche las herramientas y aparatos eléctricos junto con la basura convencional. Recíclelos siempre en puntos de reciclaje.• Póngase en contacto con la autoridad local encargada de la gestión de residuos para obtener más información sobre cómo reciclar este tipo de herramientas correctamente. 265829 Manual.indd 18 16/11/2017 09:59Estación de soldadura 48 W265829

silverlinetools.com Condiciones Garantía Este producto Silverline dispone de una garantía de 3 años. Para obtener la garantía de 3 años, deberá registrar el producto en www.silverlinetools.com antes de que transcurran 30 días. El periodo de garantía será válido desde la fecha indicada en su recibo de compra. Registro del producto Visite: silverlinetools.com, seleccione el botón de registro e introduzca:• Sus datos personales• Detalles del producto e información de compraEl certicado de garantía le será enviado en formato PDF. Imprímalo y guárdelo con el producto.El periodo de garantía entra en vigor a partir de la fecha indicada en el recibo de compra.

GUARDE EL RECIBO DE COMPRA

Si el producto se ha averiado antes de que transcurran 30 días desde la fecha de compra, deberá devolverlo a su lugar de compra, junto con el recibo de compra y los detalles de la avería. En este caso, le sustituiremos el producto o le reembolsaremos el importe.Si el producto se ha averiado después de que transcurran 30 días desde la fecha de compra, devuélvalo a:Servicio Técnico Silverline ToolsPO Box 2988YeovilBA21 1WU, Reino Unido.La reclamación siempre debe presentarse durante el periodo de garantía.Antes de poder realizar cualquier trabajo de reparación, deberá entregar el recibo de compra original en el que se indica la fecha de compra, su nombre, dirección y el lugar donde lo adquirió.También deberá indicar claramente los detalles del fallo a reparar.Las reclamaciones presentadas dentro del periodo de garantía deberán ser vericadas por Silverline Tools para averiguar si las deciencias son consecuencia de los materiales o de la mano de obra del producto.Los gastos de transporte no son reembolsables. Los productos enviados deben estar limpios y en buenas condiciones para su reparación, deberán empaquetarse cuidadosamente con el n de evitar que se produzcan daños durante el transporte. Silverline Tools se reserva el derecho a rechazar envíos incorrectos o inseguros.Todas las reparaciones serán realizadas por Silverline Tools o por un servicio técnico autorizado.La reparación o sustitución del producto no prolongará el periodo de garantía.Si la avería está cubierta por la garantía, la herramienta será reparada sin cargo alguno (salvo los gastos de envío), o bien la sustituiremos por una herramienta en perfecto estado de funcionamiento.Las herramientas o piezas que hayan sido sustituidas serán propiedad de Silverline Tools. La reparación o sustitución del producto bajo garantía aporta benecios adicionales a sus derechos legales como consumidor, sin afectarlos. Qué está cubierto: Silverline Tools deberá comprobar si las deciencias se deben a materiales o mano de obra defectuosos dentro del periodo de garantía. En caso de que cualquier pieza no estuviera disponible o estuviera fuera de fabricación, Silverline Tools la sustituirá por una pieza funcional con las mismas características. Uso del producto en la Unión Europea. Qué no está cubierto: Silverline Tools no garantiza las reparaciones causadas por: Desgaste normal por uso adecuado de la herramienta, por ejemplo hojas, escobillas, correas, bombillas, baterías, etc... La sustitución de cualquier accesorio suministrado: brocas, hojas, papel de lija, discos de corte y otras piezas relacionadas. Daño accidental, averías debidas a uso o cuidado negligente, uso incorrecto, negligencia, funcionamiento o manejo indebido del producto. Utilizar del producto para una nalidad distinta.Cualquier cambio o modicación del producto. El uso de piezas y accesorios que no sean recambios originales de Silverline Tools. Instalación incorrecta (excepto si fue realizada por Silverline Tools). Reparaciones o alteraciones realizadas por servicios técnicos no autorizados por Silverline Tools.Las reclamaciones distintas a las indicadas en las presentes condiciones de garantía no estarán cubiertas. 265829 Manual.indd 19 16/11/2017 09:59IT
