MANUALE UTENTE 265829 SILVERLINE

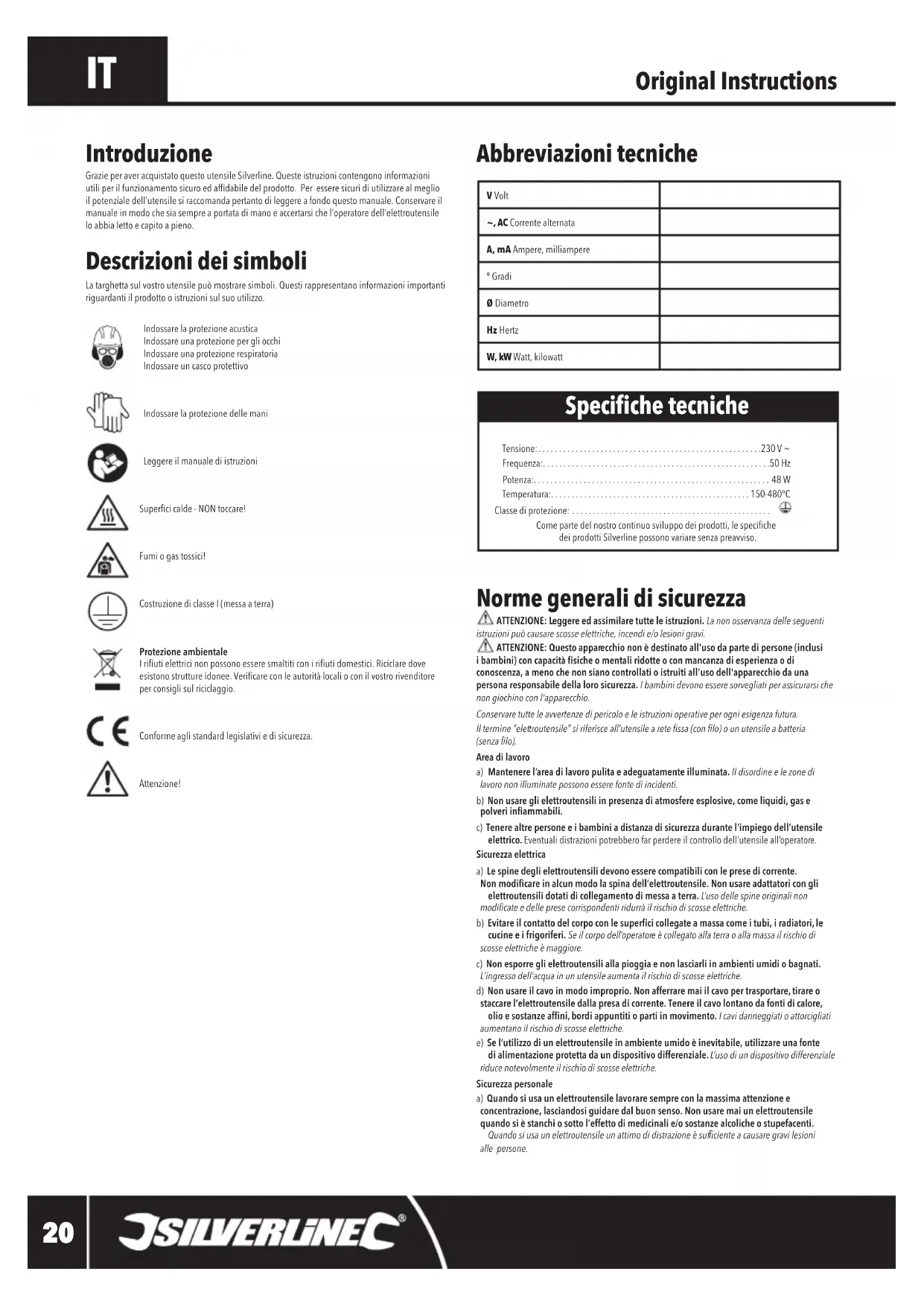

Abbreviazioni tecniche

Tensione:......................................................230 V ~ Frequenza:.......................................................50 Hz Potenza:.........................................................48 W Temperatura:................................................150-480°C Classe di protezione: ................................................Come parte del nostro continuo sviluppo dei prodotti, le speciche dei prodotti Silverline possono variare senza preavviso. Speciche tecniche Norme generali di sicurezza ATTENZIONE: Leggere ed assimilare tutte le istruzioni. La non osservanza delle seguenti istruzioni può causare scosse elettriche, incendi e/o lesioni gravi. ATTENZIONE: Questo apparecchio non è destinato all'uso da parte di persone (inclusi i bambini) con capacità siche o mentali ridotte o con mancanza di esperienza o di conoscenza, a meno che non siano controllati o istruiti all'uso dell'apparecchio da una persona responsabile della loro sicurezza. I bambini devono essere sorvegliati per assicurarsi che non giochino con l'apparecchio.Conservare tutte le avvertenze di pericolo e le istruzioni operative per ogni esigenza futura. Il termine “elettroutensile” si riferisce all’utensile a rete ssa (con lo) o un utensile a batteria (senza lo).Area di lavoro a) Mantenere l’area di lavoro pulita e adeguatamente illuminata. Il disordine e le zone di lavoro non illuminate possono essere fonte di incidenti. b) Non usare gli elettroutensili in presenza di atmosfere esplosive, come liquidi, gas e polveri inammabili. c) Tenere altre persone e i bambini a distanza di sicurezza durante l’impiego dell’utensile elettrico. Eventuali distrazioni potrebbero far perdere il controllo dell’utensile all’operatore. Sicurezza elettricaa) Le spine degli elettroutensili devono essere compatibili con le prese di corrente. Non modicare in alcun modo la spina dell’elettroutensile. Non usare adattatori con gli elettroutensili dotati di collegamento di messa a terra. L’uso delle spine originali non modicate e delle prese corrispondenti ridurrà il rischio di scosse elettriche. b) Evitare il contatto del corpo con le superci collegate a massa come i tubi, i radiatori, le cucine e i frigoriferi. Se il corpo dell’operatore è collegato alla terra o alla massa il rischio di scosse elettriche è maggiore. c) Non esporre gli elettroutensili alla pioggia e non lasciarli in ambienti umidi o bagnati. L’ingresso dell’acqua in un utensile aumenta il rischio di scosse elettriche. d) Non usare il cavo in modo improprio. Non afferrare mai il cavo per trasportare, tirare o staccare l’elettroutensile dalla presa di corrente. Tenere il cavo lontano da fonti di calore, olio e sostanze afni, bordi appuntiti o parti in movimento. I cavi danneggiati o attorcigliati aumentano il rischio di scosse elettriche.e) Se l’utilizzo di un elettroutensile in ambiente umido è inevitabile, utilizzare una fonte di alimentazione protetta da un dispositivo differenziale. L’uso di un dispositivo differenziale riduce notevolmente il rischio di scosse elettriche.Sicurezza personalea) Quando si usa un elettroutensile lavorare sempre con la massima attenzione e concentrazione, lasciandosi guidare dal buon senso. Non usare mai un elettroutensile quando si è stanchi o sotto l’effetto di medicinali e/o sostanze alcoliche o stupefacenti. Quando si usa un elettroutensile un attimo di distrazione è sufciente a causare gravi lesioni alle persone. Descrizioni dei simboli La targhetta sul vostro utensile può mostrare simboli. Questi rappresentano informazioni importanti riguardanti il prodotto o istruzioni sul suo utilizzo.Indossare la protezione acustica Indossare una protezione per gli occhi Indossare una protezione respiratoria Indossare un casco protettivoIndossare la protezione delle maniLeggere il manuale di istruzioniSuperci calde - NON toccare!Fumi o gas tossici!Costruzione di classe I (messa a terra)Protezione ambientale I riuti elettrici non possono essere smaltiti con i riuti domestici. Riciclare dove esistono strutture idonee. Vericare con le autorità locali o con il vostro rivenditore per consigli sul riciclaggio.Conforme agli standard legislativi e di sicurezza.Attenzione! Introduzione Grazie per aver acquistato questo utensile Silverline. Queste istruzioni contengono informazioni utili per il funzionamento sicuro ed afdabile del prodotto. Per essere sicuri di utilizzare al meglio il potenziale dell’utensile si raccomanda pertanto di leggere a fondo questo manuale. Conservare il manuale in modo che sia sempre a portata di mano e accertarsi che l’operatore dell’elettroutensile lo abbia letto e capito a pieno. Original Instructions V Volt~, AC Corrente alternataA, mA Ampere, milliampere° GradiØ DiametroHz HertzW, kW Watt, kilowatt 265829 Manual.indd 20 16/11/2017 09:59Stazione di saldatura 48 W265829

silverlinetools.com b) Usare dispositivi per la protezione personale. Indossare sempre protezioni per gli occhi. I dispositivi per la sicurezza personale, come le mascherine antipolvere, le calzature di sicurezza antiscivolo, il casco e la cufa, se usati in maniera appropriata, riducono i rischi di lesioni alle persone. c) Evitare l’avviamento accidentale. Garantire che l’interruttore è in posizione arresto (OFF) prima di attaccare la presa e/o batteria, prendere in mano o trasportare l’utensile. Trasportare gli elettroutensili con il dito al di sopra dell’interruttore o attaccando l’elettroutensile con l’interruttore acceso, aumenta il rischio di incidenti. d) Rimuovere tutte le chiavi di regolazione e le chiavi inglesi prima di accendere l’elettroutensile. Una chiave inglese o una chiave di regolazione collegata a una parte in movimento dell’elettroutensile potrebbe causare lesioni alle persone. e) Non andare oltre l’altezza consentita. In qualsiasi momento mantenere i piedi poggiati su superci solide e un punto di appoggio sicuro. Un buon equilibrio consente di avere il massimo controllo sull’elettroutensile nelle situazioni inaspettate. f) Vestirsi con abbigliamento adeguato. Non indossare abiti larghi o gioielli. Tenere i capelli, vestiti e guanti lontano da parti in movimento. Vestiti lenti, gioielli o capelli lunghi possono impigliarsi nelle parti in movimento. g) Se il dispositivo utilizzato è dotato di una bocchetta per l’aspirazione della polvere accertarsi che sia collegato e utilizzato correttamente. L’uso di tali dispositivi riduce i rischi correlati alle polveri.Utilizzo e cura di un elettroutensilea) Non forzare l’elettroutensile. Usare sempre l’elettroutensile corretto per il lavoro da eseguire. L’elettroutensile corretto sarà in grado di svolgere il lavoro in modo più efciente e sicuro nell’ambito della gamma di potenza indicata. b) Non usare l’elettroutensile se l’interruttore di accensione non si accende e si spegne. Gli elettroutensili con un interruttore di accensione difettoso sono pericolosi e devono essere riparati immediatamente.c) Staccare la spina dalla presa di corrente prima di effettuare qualsiasi regolazione, sostituire gli accessori o riporre gli attrezzi a motore. Queste misure di sicurezza preventive riducono il rischio di avvio involontario. d) Conservare l’elettroutensile fuori dalla portata dei bambini e non lasciare che venga utilizzato da persone non adeguatamente addestrate e competenti nell’uso degli elettroutensili o che non abbiano letto questo manuale di istruzioni. Gli elettroutensili diventano estremamente pericolosi nelle mani di persone non addestrate.e) Effettuare la manutenzione degli elettroutensili. Controllare che non ci sia un disallineamento o un blocco delle parti in movimento, la rottura di alcune componenti e altre condizioni che possano inuire sul funzionamento dell’apparecchio. In caso di danneggiamento, fare riparare prima di riutilizzarlo. Molti incidenti sono causati da una scarsa manutenzione dell’utensile.f) Utilizzare l’elettroutensile e tutti i componenti e gli accessori in conformità con le istruzioni di questo manuale e nella maniera prevista per ciascun tipo di utensile, tenendo conto delle condizioni lavorative e del compito da eseguire. L’utilizzo degli elettroutensili per ni diversi da quelli previsti rappresenta un rischio per le persone. ATTENZIONE: Se utilizzato in Australia o in Nuova Zelanda, si raccomanda che questo elettroutensile venga sempre fornito con dispositivo di corrente residua (RCD) con una corrente differenziale nominale di 30 mA o menoAssistenza b) Qualsiasi intervento sull’elettroutensile deve essere eseguito da personale qualicato utilizzando unicamente pezzi di ricambio compatibili e approvati. Ciò garantisce la sicurezza dell’elettroutensile. Norme di sicurezza speciche Sicurezza relativa alla saldatura ATTENZIONE: Quando non in uso, appoggiare su un supporto apposito ATTENZIONE: Non appendere il saldatore verticalmente durante l'uso. Il calore tende a salire e ciò potrebbe causare il surriscaldamento dell’impugnatura o il suo scioglimento. La punta di saldatura a testa in giù potrebbe anche causare un’eccessiva sul supporto del cavo di alimentazione. ATTENZIONE: Utilizzare solo supporti per saldatori adatti alla potenza del saldatore. Non utilizzare saldatori ad alta potenza con supporti piccoli e leggeri.IMPORTANTE: Utilizzare saldatori in modo sicuro. Utilizzare non appena il saldatore abbia raggiunto la temperatura desiderata e spegnere immediatamente dopo l'uso.• I saldatori diventano estremamente caldi durante l'uso. Impugnatura a parte, non toccare alcuna parte dell'utensile.

• Spegnere e lasciare che l’utensile si raffreddi completamente prima di tentare di modicarlo o di cambiarne gli accessori.• NON lasciare il saldatore incustodito. • Il calore può essere condotto ad aree o materiali nascosti vicino alla zona di lavoro. Assicurarsi che non ci siano materiali inammabili nelle vicinanze dell'area di lavoro.• A calore residuo il materiale di scarto potrebbe prendere fuoco, anche una volta scollegato l’utensile dalla rete elettrica.• Non usare mai questi utensili nei pressi di qualsiasi tipo di serbatoio o bombola del gas.• Saldare con determinati materiali può provocare fumi tossici. Assicurarsi sempre che ci sia una ventilazione adeguata. Non utilizzare in spazi ristretti. • I fumi di piombo sono particolarmente tossici per i bambini, le donne incinta e le persone con pressione alta. Alle persone ad alto rischio non dovrebbe essere consentito l’accesso alla zona di lavoro.• I saldatori basici hanno una regolazione termica limitata o non esistente. Durante la saldatura di componenti elettronici sensibili, utilizzare un saldatore a temperatura controllata per evitare danni e fornire una temperatura inferiore più sicura e più regolata.• Smaltire i materiali di scarto in modo responsabile.

1. Interruttore di cambio unità

2. Manopola di regolazione della temperatura

3. Interruttore On/Off

4. Connettore saldatore

5. Supporto saldatore

6. Spugnetta di pulizia punta

8. Anello di serraggio

9. Elemento riscaldante

10. Vite di bloccaggio protezione punta

11. Punta di saldatura

12. Staffa di ssaggio supporto

13. Interruttore di impostazione temperatura

14. Feritoia staffa di ssaggio

Familiarizzazione con il prodotto Destinazione d’uso Stazione di saldatura elettrica con controllo della temperatura e display, utilizzato per la saldatura di parti elettroniche, cavi e connessioni elettriche. Disimballaggio dell’utensile

• Disimballare e ispezionare la stazione di saldatura. Familiarizzare completamente con tutte le sue caratteristiche e funzioni• Assicurarsi che tutte le parti del dispositivo siano presenti e in buone condizioni. In caso di parti mancanti o danneggiate, sostituire tali parti prima di utilizzare questo dispositivo. Prima dell’uso ATTENZIONE: Assicurarsi sempre che la macchina sia scollegata dalla rete elettrica prima di montare e rimuovere accessori o modicare le impostazioni della macchina. Assemblaggio

1. Inserire la staffa di ssaggio supporto (12) nella feritoia staffa di ssaggio (14) sulla destra o in

quella sulla sinistra (Fig. I).

2. Collegare il supporto saldatore (5) alla staffa di ssaggio utilizzando la manopola dentellata

(Fig. II). Connettere il saldatore alla stazione di saldatura

1. Connettere il saldatore alla parte sinistra della stazione di saldatura tramite l’apposito connettore

2. Rimuovere la plastica protettiva dalla punta (11).3. Posizionare il saldatore sul supporto a testa in giù.

Preparare la spugnetta di pulizia punta

1. Posizionare la spugnetta nell’apposito vassoio.2. Aggiungere una piccola quantità di acqua per renderla umida.

Funzionamento ATTENZIONE: indossare sempre occhiali di protezione, un'adeguata protezione dell'apparato respiratorio e di quello uditivo, nonché guanti adatti, quando si lavora con questo utensile. 265829 Manual.indd 21 16/11/2017 09:59IT

Accensione e spegnimento IMPORTANTE: controllare che la punta (11) sia ben inserita prima di accendere. La punta di saldatura andrebbe spinta nell’elemento riscaldante (9) e assicurata stringendo la vite di bloccaggio protezione punta (10).

1. L’interruttore ON/OFF (3) si trova sulla parte frontale della stazione di saldatura, per accendere la

stazione di saldatura posizionare l’interruttore su “I”.2. Per spegnere la stazione di saldatura posizionare l’interruttore su “0”. NB: La punta di saldatura potrebbe emettere fumo per un po' di tempo al primo utilizzo. Non si tratta di un'anomalia di funzionamento, ma dello strato protettivo che si brucia. Consigliamo di operare all'aperto, in una zona ben ventilata prima di iniziare a usare normalmente il dispositivo. Utilizzo del saldatore

1. Pulire la punta (11) e il pezzo da saldare prima di cominciare la saldatura (vedi sezione

2. Posizionare il saldatore nel supporto saldatore (5). Non appoggiare l’elemento riscaldante o la

punta di saldatura su qualsiasi supercie che possa essere danneggiata dal calore.3. Inserire la spina nella presa.

4. Accendere la stazione di saldatura, come spiegato nella sezione “Accensione e spegnimento”. Il

display sulla stazione di saldatura si illuminerà.

5. Selezionare l’unità di temperatura desiderata premendo l’interruttore di cambio unità (1).

6. Spostare l’interruttore di impostazione temperatura (13) su “Set” e impostare la temperatura

tramite il regolatore di temperatura (2): In senso antiorario = più freddo In senso orario = più caldo La temperatura impostata verrà mostrata sul display digitale.

7. Per visualizzare la temperatura sul display, impostare l’interruttore di impostazione temperatura

(13) su “Read”. NB: La temperatura sul display oscillerà leggermente una volta che la punta del saldatore sarà calda, a causa della perdita di calore e il conseguente ritorno alla temperatura iniziale che avviene durante la saldatura. NB: Durante la saldatura di componenti elettronici, fare riferimento alle istruzioni del produttore per quanto riguarda la temperatura max. di saldatura.

8. Tenere la punta del saldatore contro il cavo o il componente da saldare. Una volta caldo,

aggiungere al giunto la lega di saldatura, poi rimuovere il saldatore.

9. Quando non in uso, spegnere la stazione di saldatura, come spiegato nella sezione “Accensione

e spegnimento”.10. Riporre il saldatore sull’apposito supporto quando non in uso. Accessori

• Un'ampia gamma di accessori per questo utensile è disponibile presso i nostri rivenditori Silverline, compresa un'ampia selezione di punte di saldatura.• I pezzi di ricambio sono disponibili sul sito www.toolsparesonline.com. Maintenance ATTENZIONE: Scollegare sempre l'utensile dall’alimentazione, prima di pulire o eseguire la manutenzione. Ispezione generale
• Controllare regolarmente che tutte le viti di ssaggio siano serrate.• Prima di ogni utilizzo, controllare che il cavo di alimentazione, non presenti danni o segni di usura. Le riparazioni devono essere eseguite da un centro assistenza autorizzato Silverline. Questo consiglio vale anche per prolunghe utilizzate con questo utensile. Pulizia
• Mantenere pulito l’utensile in ogni momento. La sporcizia e la polvere causano una rapida usura delle componenti interne e riducono la durata di vita del dispositivo stesso. Pulire il corpo della macchina con una spazzola morbida o un panno asciutto. Ove disponibile, usare aria pulita, secca e compressa tramite i fori di ventilazione (ove possibile).• Pulire la punta prima e dopo l'uso con un fondente per saldare adeguato e utilizzando la spugnetta di pulizia punta (6). Sostituzione della punta ATTENZIONE: Scollegare sempre dalla rete elettrica e lasciar raffreddare completamente, prima di tentare di regolare o sostituire qualsiasi parte. • Allentare la vite di bloccaggio protezione punta (10) e rimuovere la protezione (Fig. III).• Rimuovere la punta di saldatura (11). • Riassemblare il saldatore con la nuova punta (Fig. IV) Contatto Per consigli tecnici e per eventuali riparazioni, contattare il nostro servizio di assistenza telefonico al numero ([phone]Pagina web: silverlinetools.com/en-GB/SupportIndirizzo: Powerbox Boundary Way Lufton Trading Estate Yeovil, Somerset BA22 8HZ, United Kingdom Conservazione
• Conservare questo utensile con cura in un luogo sicuro, asciutto e lontano dalla portata dei bambini Smaltimento Rispettare sempre le normative nazionali per lo smaltimento di elettroutensili che non sono più funzionali e non sono atti alla riparazione.
• Non gettare utensili elettrici o apparecchiature elettriche ed elettroniche (RAEE) con i riuti domestici.
• Contattare l'autorità locale di smaltimento riuti per informazioni sul modo corretto di smaltire gli utensili elettrici. 265829 Manual.indd 22 16/11/2017 09:59Stazione di saldatura 48 W265829

silverlinetools.com Termini e condizioni Garanzia Silverline Tools Questo prodotto Silverline è protetto da una garanzia di 3 anni Per attivare la garanzia di 3 anni è necessario registrare il prodotto sul sito www.silverlinetools.com entro 30 giorni dalla data d’acquisto. La data d’inizio del periodo di garanzia corrisponde alla data d’acquisto riportata sullo scontrino di vendita. Registrazione dell'acquisto Accedere al sito: silverlinetools.com e selezionare il tasto registra per inserire:• Dati personali• Informazioni sul prodottoUna volta che queste informazioni sono state inserite, Il vostro certicato di garanzia sarà inviato per posta elettronica nel formato PDF. Si prega di stampare e conservare il Certicato insieme alla ricevuta d’acquisto.Il periodo di garanzia decorre dalla data dell’acquisto presso il rivenditore indicata sulla ricevuta d’acquisto. SI PREGA DI CONSERVARE LA RICEVUTA D'ACQUISTO Nel caso in cui il prodotto risultasse difettoso entro 30 giorni dalla data d’acquisto, sarà necessario restituirlo al punto vendita presso cui è stato acquistato, presentando la ricevuta e spiegando chiaramente la natura del difetto riscontrato. Il prodotto difettoso sarà sostituito o sarà rimborsato l'importo d'acquisto.Nel caso in cui il prodotto risultasse difettoso dopo 30 giorni dalla data d’acquisto, sarà necessario inviare una richiesta di indennizzo in garanzia a:Silverline Tools Service Centre PO Box 2988 Yeovil BA21 1WU, GBLe richieste di indennizzo devono essere presentate durante il periodo della garanzia.Afnché la richiesta sia approvata, è necessario presentare anche la ricevuta d’acquisto originale, indicando il luogo e la data dell’acquisto del prodotto e il proprio nome e indirizzo. Sarà necessario inoltre fornire una descrizione dettagliata del guasto riscontrato.Le richieste effettuate durante il periodo di garanzia saranno vericate da Silverline Tools per stabilire se il difetto del prodotto è dovuto a problemi di materiali o di lavorazione.Le spese di spedizione non saranno rimborsate. Tutti i prodotti devono essere spediti puliti e in condizioni tali da garantire l'esecuzione della riparazione in modo sicuro. I prodotti devono essere imballati con cura per evitare danni o lesioni durante il trasporto. Silverline Tools si riserva il diritto di non accettare prodotti spediti in condizioni non idonee o non sicure. Le riparazioni saranno eseguite da Silverline Tools o da un centro di riparazione autorizzato.La riparazione o la sostituzione del prodotto non estende o rinnova il periodo di garanzia. Nel caso in cui determini che il prodotto e il difetto riscontrato sono coperti dalla garanzia, Silverline Tools provvederà a riparare l'utensile gratuitamente (esclusi i costi di spedizione) o, a propria discrezione, a sostituirlo con un nuovo utensile.Gli utensili o le parti trattenuti da Silverline Tools in cambio di un prodotto o componente sostitutivo diventano proprietà di Silverline Tools. La riparazione o la sostituzione di un prodotto in garanzia estende i diritti del consumatore previsti per legge, senza modicarli. Cosa copre la garanzia: La riparazione del prodotto, nel caso in cui Silverline Tools determini che il problema sia dovuto a difetti dei materiali o difetti di lavorazione riscontrati durante il periodo della garanzia. Nel caso in cui un componente non sia più disponibile o fuori produzione, Silverline Tools si riserva il diritto di sostituirlo con un componente adeguato.Prodotti acquistati e utilizzati all’interno dell’Unione Europea. Cosa non copre la garanzia: La Garanzia Silverline Tools non copre le riparazioni se il difetto è stato causato da:La normale usura dei componenti per via dell’utilizzo del prodotto come indicato nelle istruzioni d’uso (ad esempio, lame, spazzole, cinghie, lampadine, batterie, ecc.).La sostituzione di accessori forniti a corredo, come ad esempio punte, lame, fogli abrasivi, dischi di taglio e altri componenti correlati.I danni accidentali, causati dall'uso improprio, dall'abuso e dalla manipolazione, conservazione e cura inadeguata dell'utensile da parte del proprietario. L’uso del prodotto per ni non domestici.La modica o alterazione del prodotto.Difetti causati dall’uso di parti e accessori che non siano componenti originali Silverline Tools.Installazione difettosa (fatto salvo quando l'installazione viene eseguita da Silverline Tools).Riparazioni o alterazioni eseguite da terze parti che non siano la Silverline Tools o i centri di riparazione autorizzati da quest'ultima.Richieste diversi dal diritto alla correzione degli errori con lo strumento denominato in queste condizioni di garanzia non sono coperti dalla garanzia.265829 Manual.indd 23 16/11/2017 09:59NL
