Typ produktu	Jednofazowa ręczna spawarka łukowa
Marka	Silverline
Model	466888
Napięcie zasilania	230 V ~ 50 Hz
Prąd wejściowy	36,5 A (szczytowy) / 13,74 A (skuteczny)
Moc pobierana	32 A (wymagane przyłącze sieciowe)
Prąd wyjściowy	55 - 160 A
Napięcie wyjściowe bez obciążenia	48 V
Napięcie wyjściowe pod obciążeniem	20,2 V (55 A) / 24,4 V (160 A)
Nominalny cykl pracy	10% przy 160 A / 60% przy 65 A
Średnica kompatybilnej elektrody	2,0 - 4,0 mm
Grubość spoiny (stal)	2,0 - 6,0 mm
Klasa izolacji	H
Stopień ochrony	IP21S
Wymiary (W x D x S)	220 x 470 x 295 mm
Waga	16,5 kg
Długość kabla elektrody	2,0 m
Długość kabla masowego	1,5 m
Długość kabla zasilającego	2,0 m
Dołączone akcesoria	Uchwyt elektrody, zacisk masowy, maska spawalnicza, młotek-szczotka
Ochrona termiczna	Termiczne zabezpieczenie przeciążeniowe z diodą sygnalizacyjną
Klasa ochronności elektrycznej	Klasa I (wymagane uziemienie)
Gwarancja	3 lata (pod warunkiem rejestracji online)

Często zadawane pytania - 466888 SILVERLINE

Jakie obowiązkowe środki ochrony indywidualnej są wymagane do korzystania z tej spawarki?

Należy nosić maskę spawalniczą z filtrem, rękawice odporne na ciepło, skórzany fartuch, okulary ochronne i w razie potrzeby kask. Nigdy nie patrzeć na łuk bez ochrony.

Jaki typ gniazdka sieciowego jest potrzebny do podłączenia urządzenia?

To urządzenie wymaga gniazdka ściennego 230 V, 32 A zgodnego z normą IEC 60309. Nie używać standardowych gniazdek 16 A lub 13 A. Instalację musi wykonać wykwalifikowany elektryk.

Jak ustawić natężenie prądu spawania?

Użyj pokrętła regulacji natężenia (4). Obróć w prawo, aby zwiększyć prąd, w lewo, aby zmniejszyć. Skala (1) wskazuje wybraną wartość. Dostosuj natężenie do grubości metalu i średnicy elektrody.

Co zrobić, jeśli urządzenie nagle zatrzyma się podczas spawania?

Jest to spowodowane przekroczeniem cyklu pracy. Zapala się dioda przeciążenia termicznego (7). Pozostaw urządzenie do ostygnięcia na 20 do 30 minut przed ponownym użyciem.

Jaki jest zakres średnicy elektrody do użytku?

Elektrody (pręty) o średnicy 2,0 do 4,0 mm są kompatybilne. Używać elektrod odpowiednich do rodzaju metalu i grubości spawania.

Jak konserwować spawarkę?

Zawsze odłączaj urządzenie przed konserwacją. Czyść miękką szczotką lub suchą szmatką. Używaj sprężonego powietrza do otworów wentylacyjnych. Nigdy nie używaj agresywnych rozpuszczalników.

Czy mogę użyć przedłużacza elektrycznego?

Tak, ale przedłużacz musi mieć odpowiedni przekrój i być w dobrym stanie. Regularnie go sprawdzaj. Wymianę uszkodzonego kabla zleć autoryzowanemu centrum Silverline.

Co zrobić, jeśli spoina jest niskiej jakości?

Sprawdź ustawienie natężenia, stan elektrody i podłączenie zacisku masowego. Spawany element musi być czysty i wolny od rdzy, farby lub smaru.

Jak złożyć dołączoną maskę spawalniczą?

Zamocuj uchwyt wewnątrz maski za pomocą dołączonych nakrętek i śrub. Zamontuj uchwyt filtra z szybą spawalniczą i szybą ochronną, a następnie przymocuj całość do maski za pomocą śrub i zszywek.

Gdzie mogę znaleźć części zamienne lub akcesoria?

Części zamienne są dostępne na toolsparesonline.com. Akcesoria takie jak maski (ref. 868520), rękawice (282389) lub fartuchy (633505) są sprzedawane u dealerów Silverline.

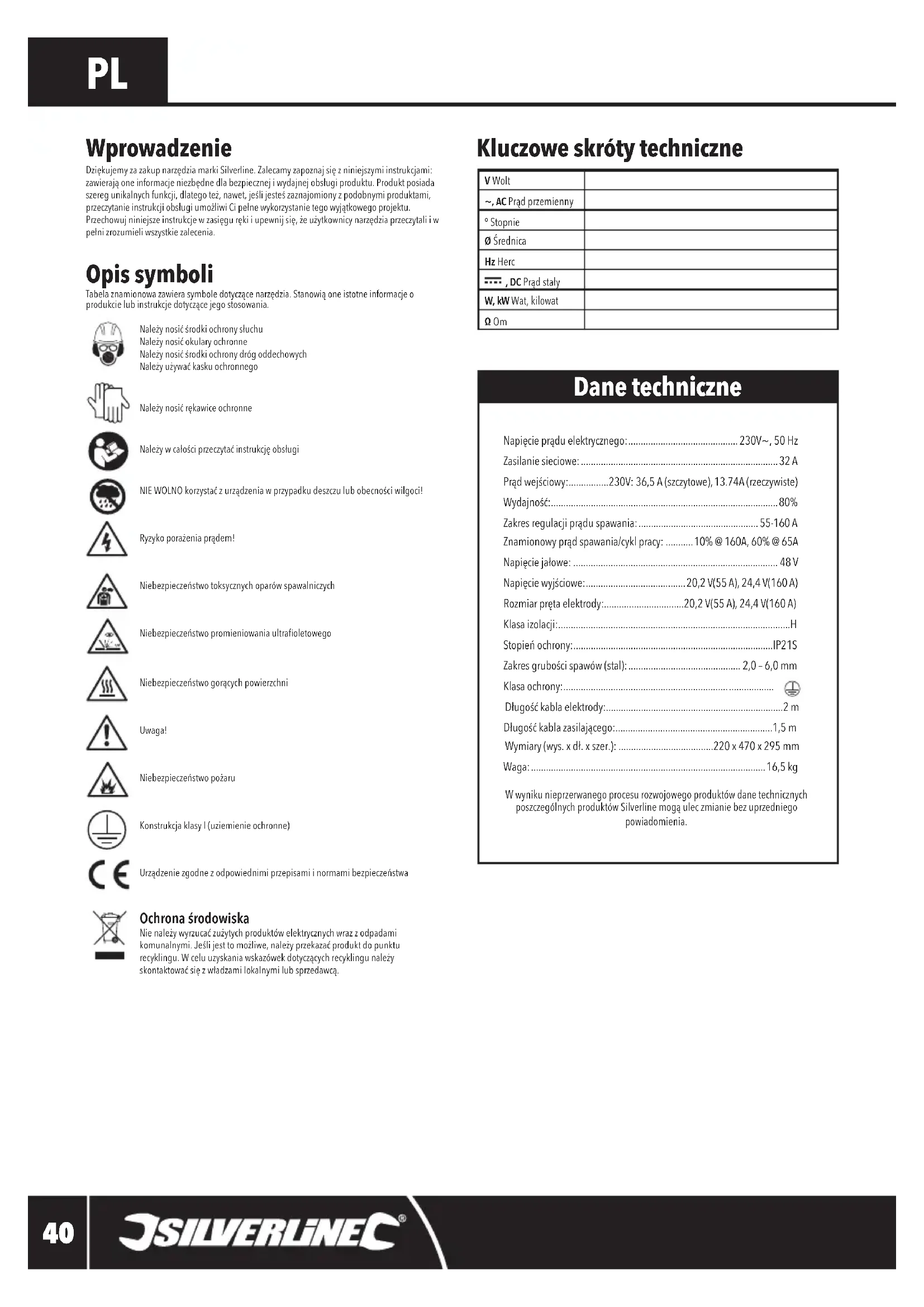

INSTRUKCJA OBSŁUGI 466888 SILVERLINE

Dziękujemy za zakup narzędzia marki Silverline. Zalecamy zapoznaj się z niniejszymi instrukcjami: zawierają one informacje niezbędne dla bezpiecznej i wydajnej obsługi produktu. Produkt posiada szereg unikalnych funkcji, dlatego też, nawet, jeśli jesteś zaznajomiony z podobnymi produktami, przeczytanie instrukcji obsługi umożliwia Ci pełne wykorzystanie tego wyjątkowego projektu. Przechowuj niniejsze instrukcje w zasięgu ręki i upewnij się, że użytkownicy narzędzia przeczytali i w pełni zrozumieli wszystkie zalecenia.

Opis symboli

Tabela znamionowa zawiera symbole dotyczące narzędzia. Stanowią one istotne informacje o produkcie lub instrukcje dotyczące jego stosowania.

Należy nosić środki ochrony słuchu

Należy nosić okulary ochronne

Należy nosić środki ochrony dróg oddechowych

Należy używać kasku ochronnego

Należy nosić rękawice ochronne

Należy w całości przeczytać instrukcję obsługi

NIE WOLNO korzystać z urządzenia w przypadku deszczu lub obecności wilgoci!

Ryzyko porażenia prądem!

Niebezpieczeństwo toksycznych oparów spawalniczych

Niebezpieczeństwo promieniowania ultrafioletowego

Niebezpieczeństwo gorących powierzchni

Uwaga!

Niebezpieczeństwo pożaru

Konstrukcja klasy I (uziemienie ochronne)

Urządzenie zgodne z odpowiednimi przepisami i normami bezpieczeństwa

Ochrona środowiska

Nie należy wyrzucać zużytych produktów elektrycznych wraz z odpadami komunalnymi. Jeśli jest to możliwe, należy przekazać produkt do punktu recyklingu. W celu uzyskania wskazówek dotyczących recyklingu należy skontaktować się z władzami lokalnymi lub sprzedawcą.

Kluczowe skróty techniczne

V Wolt
~, AC Prąd przemienny
° Stopnie
∅ Średnica
Hz Herc
---- , DC Prąd stały
W, kW Wat, kilowat
Ω Om

Dane techniczne

Napięcie prądu elektrycznego: 230V\~, 50 Hz

Zasilanie sieciowe: 32 A

Prąd wejściowy:......230V: 36,5 A (szczytowe), 13.74A (rzeczywiste)

Wydajność: 80%

Zakres regulacji prądu spawania: 55-160 A

Znamionowy prąd spawania/cykl pracy: ..... 10% @ 160A, 60% @ 65A

Napięcie jałowe: 48 V

Napięcie wyjściowe: 20,2 V(55 A), 24,4 V(160 A)

Rozmiar pręta elektrody:....20,2 V(55 A), 24,4 V(160 A)

Klasa izolacji:....H

Stopień ochrony: IP21S

Zakres grubości spawów (stal): 2,0 - 6,0 mm

Klasa ochrony:

Długość kabla elektrody:....2 m

Długość kabla zasilającego: 1,5 m

Wymiary (wys. x dl. x szer.): 220 x 470 x 295 mm

Waga: 16,5 kg

W wyniku nieprzerwanego procesu rozwojowego produktów dane technicznych poszczególnych produktów Silverline mogą ulec zmianie bez uprzedniego powiadomienia.

Zasady bezpieczeństwa

OSTRZEŻENIE: Przeczytaj uważnie poniższą instrukcję przed ropoczęciem pracy, regulacją bądź serwisem spawarki.

OSTRZEŻENIA DOTYCZĄCE WZROKU: łuk spawalniczy może trwałe uszkodzić wzrok. Zawsze należy nosić odpowiednią maskę, osłone oraz kask spawalniczy. Zawsze sprawdź stan osłony oczu przed rozpoczęciem racy.

⚠️ OSTRZĘŻENIE PRZĘD POŻARÉM: Wszystkie łatwopalne materiały powinny być usunięte z obszaru spawania.

OSTRZEŻENIE PRZED DYMAMI SPAWALNICZYMI: Podczas spawania wydzielane są toksyczne gazy. Należy zawsze pracować w dobrze wentylowanym pomieszczeniu.

OSTRZEŻENIA DOTYCZĄC RZYKA POPARZENIA: Noś rękawice spawalnicze przez cały czas podczas spawania. Zmniejsząj one ryzyko poparzenia oraz narażenie na promienie ultrafioletowe. Dodatkowo zaleca się noszenie skórzanego fartucha, który zabezpieczy przed odpryskami, oraz czapkę ochronną w przypadku spawania nad głową.

OSTRZEŻENIE: Urządzenie nie jest przeznaczone do użytkowania przez osoby (w tym dzieci) o ograniczonej sprawności fizycznej lub umysłowej, lub o braku doświadczenia i wiedzy, chyba, że będą one nadzorowane lub zostaną poinstruowane na temat korzystania z urządzenia przez osobę odpowiedzialną za ich bezpieczeństwo. Należy pilnować, aby dzieci nie próbowały korzystać z urządzenia, jako zabawki. Bezpieczeństwo obszaru pracy - Nieporządek w miejscu pracy grozi obrażeniami

- Rozważ środowisko obszaru pracy

- Nie wystawiaj spawarki na deszcz

- Nie korzystaj ze spawarki w wilgotnych i mokrych warunkach

- Utrzymuj obszar pracy dobrze oświetlony

- Trzymaj osoby postronne z dala od miejsca pracy. Nie pozwół nikomu, zwłaszcza dzieciom wkraczać w obszar pracy, by dotknąć urządzenia, bądź kabla, trzymając je z dala od pracy

OSTRZEŻENIE: Nie stosowanie sprzętu ochronnego, bądź odpowiedniej odzieży ochronnej może doprowadzić do obrażeń ciała, lub zwiększyć nasilenie urazu.

- Nie należy ciągnąć za kabel. Nigdy nie ciągnij za kabel w celu odłączenia go od gniazda zasilania. Trzymaj kabel zasilania z dala od gorąca, oleju oraz ostrych krawędzi. Uszkodzone lub poplątane kable energetyczne zwiększają ryzyko porażenia prądem

- Nie wychylaj się. Zachowaj prawidłowa postawę i równowagę

- Konserwuj ostrożnie narzędzia

- Sprawdzaj okresowo kable zasilające, naprawiaj zaś w autoryzowanym serwisie w razie uszkodzenia

- Od czasu do czasu sprawdzaj przedłużacze pod katem uszkodzeń

- Wyłączaj- Odlącz spawarkę od zasilania, kiedy nie jest w użyciu, przed serwisem oraz zmianą akcesoriów

OSTRZEŻENIE: Korzystanie z akcesoriów niezalecanych przez producenta, może doprowadzić do zranienia osoby.

- Bądź czujny

- Uważaj na to, co robisz, kieruj się zdrowym rozsądkiem, nie pracuj urządzeniem, jeśli jesteś zmęczony

- Nie wolno korzystać ze spawarki, w przypadku bycia pod wpływem narkotyków, alkoholu, bądź leków

OSTRZEŻENIE: Moment nieuwagi, podczas obsługi urządzenia może doprowadzić do poważnych obrażeń.

- Sprawdź uszkodzone elementy

OSTRZEŻENIE: Nie korzystaj ze spawarki, jeśli przełącznik On/Of nie wyłącza, bądź włącza urządzenia. Należy naprawić przełącznik przed rozpoczęciem użycia.

- Oddawaj spawarkę do naprawy wyłącznie wykwalifikowanej osobie. Spawarka jest zgodna z odpowiednimi przepisami i normami. Naprawy powinny być przeprowadzane wyłącznie przez wykwalifikowane osoby, w innym przypadku może dojść do niebezpieczeństwa

OSTRZEŻENIE: Podczas serwisowania należy używać wyłącznie oryginalnych części zamiennych.

OSTRZEŻENIE: Jeśli kabel zasilania został uszkodzony, należy go wymienić u producenta, bądź w autoryzowanym centrum serwisowym.

OSTRZEŻENIE: Główna wtyczka musi pasować do głównego gniazda. Nigdy nie należy modyfikować wtyczki w żaden sposób. Nie stosuj żadnych adapterów do wtyczki z uziemionym elektronarzędziem. Niezmodyfikowane wtyczki oraz pasujące gniada zmniejszają ryzyko porażenia prądem.

Wskazówki dotyczące bezpieczeństwa pracy ze spawarkami

- Podczas spawania wytwarzane są toksyczne gazy i opary, które są szkodliwe i mogą obniżyć poziom tlenu w miejscu pracy. Należy zawsze używać spawarki w pomieszczeniu dobrze wentylowanym, a także unikać wdychania oparów.

- Niektóre metale mogą być pokryte dodatkową powłoką z innych materiałów, takich jak: olów, kadm, cynk. Spawanie metali z takimi powłokami może wytwarzać bardzo toksyczne opary. Należy zawsze przed przystąpieniem do spawania usunąć powłoki.

- W przypadku lekkiego podrażnienia płuc, gardła lub oczu podczas spawania, należy natychmiast przerwać pracę, udać się na zewnątrz i zaczerpnąć świeżego powietrza.

- Podczas spawania wydziela się niezwykle wysoki poziom promieniowania UV, aby zapobiec poparzeniom skóry należy zawsze używać maski ochronnej, a podczas spawania z nią patrzeć tylko na łuk spawalniczy.

- W przypadku spawania w pobliżu innych osób, należy zainstalować specjalne ekrany chroniące przed światłem i promieniowaniem.

- Aby zapobiec uszkodzeniom skóry, należy nosić odpowiednie ochronne długie rękawy ognioodporne, kurtkę, rękawice i czapkę.

- Przed rozpoczęciem spawania, należy usunąć wszystkie materiały łatwopalne (takie jak zapalki, zapalniczkę) z ubrania.

- Podczas spawania należy zawsze mieć w pobliżu gaśnicę. Przypadkowy kontakt iskier z materiałami łatwopalnymi może spowodować pożar.

- Należy spawać tylko w suchym miejscu pracy a także suche przedmioty.

- NIE WOLNO spawać zamkniętych pojemników ( np. zbiorników z paliwem, zbiorników powietrza, itp.)

- Ciepło generowane spawaniem może spowodować rozerwanie szczelnie zamkniętych pojemników.

- Należy być świadomym tego, że metale przekazują ciepło, które może spowodować zapłon materiałów łatwopalnych.

- Powinno się pamiętać, że przedmioty spawane przez długi czas pozostaną gorące, należy pozwolić na ich powolne ostygniecie przed pozostawieniem ich bez opieki.

- Nie wolno spawać w obecności łatwopalnych gazów.

- Zawsze należy się upewnić, czy jest w pobliżu osoba, która jest odpowiedzialna za ostrzeżenie przed pojawieniem się ognia, lub która mogłaby wezwać pomoc w nagłych wypadkach.

- Korzystanie z urządzeń spawalniczych wytwarza silne pole magnetyczne, które może zakłócić prace wrażliwych na nie urządzeń elektronicznych. Osoby posiadające rozrusznik serca powinny się skonsultować z lekarzem przed użyciem spawarki.

- Nie należy przeciązać zasilacza. Należy sprawdzić okablowanie sieciowe czy jest w stanie dostarczyć odpowiednie natężenie prądu.

Przedstawienie produktu

1 Skala natężenia
2 Przełącznik ON/OFF
3 Główny kabel zasilania
4 Pokrętło regulacji prądu
5 Zacisk elektrody
6 Zacisk masy
7 Wskaźnik przegrzania
8 Uchwyt
9 Maska spawalnicza
10 Rama filtra
11 Szybka spawalnicza
12 Szyba ochronna
13 klips ramy (x 2)
14 Nakrętki uchwytu (x 3)
15 Sruby uchwytu (x 3)
16 Wkręty ramy (x 2)
17 Uchwyt maski

Akcesoria (nie przedstawione na obrazku):

• 1x Szczotka młotkowa

Zastosowanie zgodne z przeznaczeniem

Spawarka transformatorowa o stałym napięciu wyjściowym oraz zestaw akcesoriów. Przeznaczona do ekranowego spawania łukowego o średnim stopniu trudności, do użytku z różnymi rodzajami stali, przy użyciu odpowiednich elektrod spawalniczych.

Rozpakowanie narzędzia

• Ostrożnie rozpakuj i sprawdź narzędzie. Zapoznaj się ze wszystkimi mechanizmami i funkcjami.
• Upewnij się, że narzędzie zawiera wszystkie części i są one w dobrym stanie. Jeśli brakuje pewnych części lub są one uszkodzone, należy uzupełnić lub wymienić je przed rozpoczęciem korzystania z narzędzia.

Przygotowanie do eksploatacji

OSTRZEŻENIE: Należy się upewnić, że urządzenie jest odłączone od źródła zasilania przed montowaniem, wymianą akcesoriów, bądź dokonaniem jakichkolwiek regulacji.

OSTRZEŻENIE: Należy zawsze się upewnić, że w pobliżu znajduje się odpowiednia gaśnica.

Montaż maski spawalniczej

Zmontuj maskę jak przedstawiono.

1. Użyj klipsów maski (wskazanych strzałką), aby zmontować maskę spawalniczą (9) do standardowego kształtu
2. Przymocuj uchwyt maski (17) przy pomocy nakrętek uchwytu oraz śrub (14 i 15). Uchwyt do maski spawalniczej powinien się znajdować wewnątrz maski, aby chronić dłoń operatora przed odpryskami
3. Przymocuj ramę filtra (10) z szybką spawalniczą (11) oraz szybą ochronną (12) jak przedstawiono. Upewnii się, że szybą ochronna chroni szybkę spawalniczą. Jeśli szybka spawalnicza jest zamontowana na zewnątrz może ulec uszkodzeniu, przez odpryski powstałe podczas spawania, ponadło pozwoli na przedarcie się niebezpiecznego promieniowania ultrafioletowego do operatora
4. Umieść szybki w masce spawalniczej, korzystając z wkrętów do ramy (16) oraz klipsów (13)

⚠️ Podłączenie do źródła zasilania

Uwaga: Powyższe urządzenie jest uziemione i musi być podłączone do uziemionego zasilania sieciowego. Nie wolno używać urządzenia bez uziemionego głównego zasilania.

• Powyższa spawarka nie jest wyposażona w główną elektryczną wtyczkę, ponieważ na pełnej zdolności będzie czerpać zbyt dużą moc z normalnego gniazda elektrycznego 230 V. Niniejsza spawarka nie może być wyposażona w standardową wtyczkę brytyjską 13 A, bądź 16 A europejską.
• Wysoki prąd 230V w gnieździe sieciowym bądź terminalu musi być zainstałowany przez wykwalifikowanego elektryka. Zaleca się zamontowanie gniazda i wtyczki o mocy 32 A zgodnej z IEC 60309
• Bezpośrednie podłączenie musi być wykonane przez profesjonalnego elektryka. Jednakże gniaźdo zasilania. Jednakże podłączenie z gniażdem jest bardziej bezpieczeństwa z zdecydowanie zalecane, gdyż spawarka może być bezpieczeństie odizolowana w razie potrzeby. W przypadku bezpośredniego podłączenia do sieci, należy zamontować przełącznik dwubiegunowy z podwójna izolacją
• Spawarka musi być podłączona do jednostki odbiornika z wbudowanym RCD, z użyciem obwodu chronionego przez z RCD
• Należy się odnieść do Danych technicznych w celu otrzymania szczegółów dotyczących maksymalnego prądu spawania
• W razie jakichkolwiek wątpliwości, co do podłączenia, bądź użycia spawarki, należy się wstrzymać z użyciem do momentu konsultacji z wykwalifikowanym elektrykiem

Wybór drutu spawalniczego

• W celu otrzymania dobrej, jakości spawu należy zastosować właściwy rodzaj drutu spawalniczego. Pręty do spawania są dostępne w różnych grubościach i materiałach oraz z różnorodnymi rodzajami powłok
• Odnieś się do wskazówek producenta pręta spawalniczego, aby wybrać pręt odpowiadający Twoim oczekiwaniem

Obstuga

OSTRZEŻENIE: ZAWSZE należy nosić maskę spawalniczą, rękawice oraz odzież odpomą na ciepło podczas obsługi powyższego urządzenia.

OSTRZEŻENIE: Dokonuj regularnej inspekcji, co do uszkodzeń i zużycia urządzenia. W przypadku odkrycia jakichkolwiek uszkodzeń należy ZAPRZESTAĆ obsługi

Uwaga: Przed użyciem należy dokładnie sprawdzić, czy wszystkie pokrywy i osłony zostały zamknięte.

Uwaga: Ustaw spawarkę, tak, aby nie została przesunięta podczas pracy. Upewnij się, że jest przynajmniej 500 mm przestrzeni wokół urządzenia, aby zapewnić odpowiednią wentylację

Włączanie i wyłączanie

• Uruchom maszynę poprzez przesunięcie przełącznika ON/OFF (2) na pozycję 'I'
• Wyłączenie maszyny nastąpi po przesunięciu przełącznika ON/OFF na pozycję 'O'

Wybór prądu spawania

• Aby osiągnąć dobrą, jakość spawów, pokrętło regulacji prądu spawania (4) musi zostać odpowiednio ustawione
• Obracając pokrętło w prawo prąd spawania wzrośnie; obracając zaś pokrętło w lewo prąd zostanie zmniejszony
• Wybrany poziom prądu zostanie wyświetlony na skali prądu spawania (1)

Cykl pracy

• Niniejsza maszyna nie jest przeznaczona do ciąglej pracy. Nadmierne spawanie może doprowadzić do przegrzania i uszkodzenia elementów wewnętrznych
• Powyższa spawarka została wyposażona w wyłącznik termiczny. Jeśli maszyna zostanie przeciążona, bądź wykorzystana poza cyklem pracy, automatycznie zostanie wyłączona
• Cykl pracy (patrz dane techniczne) określa liczbę minut, kiedy maszyna może zostać używa na każde 10 minut
• Przy cyklu pracy 30 %, maszyna może zostać używa przez 3 minuty, a następnie musi odczekać 7 minut do schłodzenia
• Jeśli cykl pracy zostanie przekroczony, maszyna automatycznie się wyłączy
• Korzystanie ze spawarki na najniższych ustawieniach oraz utrzymanie odpowiedniego poziomu wentylacji pozwoli na zmaksymalizowanie cyklu pracy
• Jeśli cykl pracy zostanie przekroczony lampka kontrolna sygnalizująca przegrzanie (7) zacznie świecić. Lampka przestanie świecić, jeśli maszyna będzie wystarczająco schłodzona i gotowa do ponownego użycia
• W celu zachowania środków ostrożności, zaleca się odczekanie dodatkowych trzech minut na schłodzenie urządzenia, aby mieć pewność, że odpowiednia temperatura zostanie osiągnięta

Przygotowania do spawania

• Upewnij się, że powierzchnia spawana jest czysta, bez rdzy, farby, bądź innych powłok
• Wszystkie części powinny zostać odpowiednio zabezpieczone, z odstępem około 1 mm, gdzie spoina ma być utworzona
• Upewnij się, że wokół obszaru pracy nie ma żadnych materiałów łatwopalnych
• Podłącz zacisk masy (6) do czystej powierzchni jednego z elementów, tak blisko łączenia jak to tylko możliwe

Uwaga: Aby udoskonalić połączenie pomiędzy uziemieniem, a obrabianym przedmiotem, zaleca się owinięcie miedzianym drutem ze zdjęta izolacją zębów zacisku.

• Zaciśnij dźwignię otwarcia zacisku (2), aby otworzyć zacisk elektrody (5). Umieść elektrodę w szczękach i zwolnij zacisk. Elektroda powinna być teraz mocno zaciśnięta z zaciskiem na metalowej części pręta (nie na powłoce)
• Upewnij się, że za obszarem pracy znajdują się wykwalifikowane osoby z przygotowanymi gaśnicami w ręku
• Podłącz urządzenie do głównego zasilania

Spawanie

OSTRZEŻENIE: Prawidłowe użycie spawarki wymaga technicznych umiejętności. Nieprawidłowe użycie powyższego urządzenia może być wysoce niebezpieczne. Informacje podane poniżej stanowią wyłącznie ogólne wytyczne. Jeśli nie jesteś pewny, co do sposobu użycia spawarki NIE NALEŻY JEJ UŻYWAĆ.

1. Przesuń przelącznik ON/OFF (2) na pozycję 'I'
2. Chwyć zacisk elektrody (5) jedną reką, a maskę spawalniczą (9) drugą
3. Ustaw pręt na pod kątem 80o do powierzchni, z końcówką około 30 mm od metalu
4. Trzymaj maskę spawalniczą nad swoją twarzą i pocieraj przedmiot spawany końcówką elektrody
5. Zajarzony łuk powinien się pojawić między elektrodą a pocieranym metalem. Po zajarzeniu łuku należy próbować utrzymać taką odległość od spawanego przedmiotu, która odpowiada średnicy stosowanych elektrod. Utrzymuj łuk jeden do dwóch sekund, a następnie przesuń prêt z dala od obrabianego elementu
6. Odczekaj na schłodzenie spawu i odsuń maskę z dala od twarzy. Jeśli ustawienia są prawidłowe, okrągły spaw powinien się uformować
7. Jeśli spaw nie w pełni przeszedt przez metal należy zwiększyć ustawienia prądu. Jeśli w obrabianym przedmiocie powstała dziura, należy zmniejszyć ustawienia
8. Potrenuj tworzenie spawu, dopóki nie będziesz pewny użycia maszyny i dobrania odpowiednich ustawień
9. W celu utworzenia „szwa”, należy utrzymać łuk odrobinę dłużej i powoli przesuwać wzdłuż spoiny. Szybkość, z jaką przesuwamy elektrodę ma zasadnicze znaczenie dla osiągnięcia dobrego spawu
10. Jeśli ustawienia maszyny są poprawne, spoina powinna być wyrtrzymała, powinna także utworzyć dźwięk trzaskania. Należy pamiętać, że trzeba będzie stopniowo przesuwać zacisk elektrody bliżej metalu, wraz z zużywającą się elektrodą
11. Kiedy spoina zostanie ukończona, usuń nadmiar żużla oraz resztki przy pomocy młotka i szczotki drucianej. Nie wolno spawać ponownie nad niedokończoną spoiną chyba, że została ona odpowiednio oczyszczona
12. Tworzenie schłudnych i wysokiej, jakości spoin to umiejętnościć, która wymaga czasu do jej opanowania. Praktyka i dobre przygotowanie pomoże dokonać satysfakcjonującego łączenia

Akcesoria

Ogromny zakres akcesoriów oraz innych surowców, w tym Helm spawalniczy (868520, 934295 and 757060), Młotek spawalniczy (515858), Fratuch spawalniczy (633505) Rękawice spawalnicze (282389) są dostępne w sprzedaży u dystrybutora Silverline. Zakup części zamiennych jest dostępny na stronie internetowej toolsparesonline.com

Konserwacja

OSTRZEŻENIE: Przed przeprowadzeniem kontroli, czynności konserwacyjnych lub

czyszczenia ZAWSZE odłączaj urządzenie od źródła zasilania.

Kontrola rutynowa

• Regularnie sprawdzaj, czy wszystkie śruby mocujące są odpowiednio dokręcone
• Sprawdź przewód zasilania urządzenia pod kątem uszkodzeń i zużycia za każdym razem przed rozpoczęciem użytkowania urządzenia. Naprawy powinny być przeprowadzanie przez autoryzowane centrum serwisowe Silverline. Zalecenie to dotyczy również przewodów zasilania wykorzystywanych przy urządzeniu.

Czyszczenie

• Należy zawsze dbać o czystość urządzenia. Brud i kurz powodują szybsze zużycie elementów wewnętrznych i skracają okres eksploatacji urządzenia. Należy czyścić korpus urządzenia miękką szcotką lub suchą ścierką. W razie możliwości należy użyć czystego i suchego spreżonego powietrza, aby przedmuchać otwory wentylacyjne
• Należy czyścić urządzenie przy pomocy miękkiej i wilgotnej szmatki, z użyciem lekkiego detergentu. Nie wolno stosować mocnych środków czyszczących, alkoholu ani benzyny
• Nigdy nie należy stosować żracych środków do czyszczenia plastikowych części

Przechowywanie

- Należy przechowywać narzędzie w bezpiecznym, suchym miejscu niedostępnym dla dzieci.

Utylizacja

Należy zawsze przestrzegać przepisów krajowych dotyczących utylizacji elektronarzędzi, które nie są już funkcjonalne i nie nadają się do naprawy.

• Nie wyrzucaj elektronarzędzi, akumulatorów lub innych odpadów elektrycznych i elektronicznych (WEEE) wraz z odpadami komunalnymi.
• Skontaktuj się z władzami lokalnymi zajmującymi się utylizacją odpadów, aby uzyskać informacje na temat prawidłowego sposobu utylizacji elektronarzędzi i akumulatorów

Wykrywanie i usuwanie usterek

Problem Możliwa przyczyna Rozwiązanie
Brak mocy	Zadziałał wyłącznik sieciowy, bądź bezpiecznik został przepalony	Sprawdź czy obwód jest zdolny zapewnić wymagany prąd, następnie zresetuj obwód sieciowy
	Przepalony wewnętrzny bezpiecznik Wymień bezpiecznik u wykwalifikowanego elektryka
Podczas pracy spawarka wyłącza się	Przekroczony cykl pracy i wskaźnik przegrzania (7) zaczął świecić	Odstaw spawarkę na 20-30 minut do wystygnięcia
Kiepska jakości spawania	Nieprawidłowe ustawienie prądu Dostosuj pokretło regulacji prądu (4)
	Nieodpowiednia elektroda Wymień elektrode
	Słabe uziemienie materiału obróbki	Sprawdź zacisk masy (6). Upewnij się, że nie ma śladów smaru, farby bądź inna powierzchnia nie pokrywa powierzchni powodując zle połączenie elektryczne z obrabianym przedmiotem

Gwarancja narzędzi Silverline

Niniejszy produkt Silverline posiada 3 letni □ gwarancj

Aby zakwalifikować się do uzyskania powyższej gwarancji należy zarejestrować niniejszy produkt na stronie www.silverlinetools.com w ciągu 30 dni od daty zakupu. Okres gwarancji rozpoczyna się w dniu zakupu produktu widocznym na paragonie.

Rejestracja produktu

Rejestracji produktu można dokonać na stronie www.silverlinetools.com, wybierając przycisk „Rejestracja”. Należy wprowadzić:

- Dane osobowe

- Szczegóły dotyczące produktu oraz informacje dotyczące zakupu

Po wprowadzeniu tych informacji zostanie utworzony certyfikat gwarancji niniejszego produktu, jako dokument w formacie PDF, który należy wydrukować i zachować wraz z dowodem zakupu.

Zasady i warunki

Okres gwarancji zaczyna obowiązywać od daty zakupu detalicznego znajdującej się na paragonie.

PROSIMY O ZACHOWANIE PARAGONU

Jeśli produkt wykaże jakiekolwiek usterki w ciągu 30 dni od daty zakupu, należy go zwrócić do dystrybutora/sklepu, w którym towar zakupiono, od którego został zakupiony okazując przy tym dowód zakupu.

Jeśli usterka pojawi się po 30 dniach, należy zwrócić produkt do:

Roszczenia gwarancyjne należy zgłaszać w okresie gwarancji. Należy dostarczyć dowód zakupu, swoje imię i nazwisko, adres miejsca zakupu przed wykonaniem jakichkolwiek napraw.

Należy podać dokładne dane usterki wymagające naprawy.

Wnioski złożone w okresie gwarancji będą weryfikowane przez Silverline Tools, do ustalenia czy usterki są związane z materialem lub wyrobem produktu.

Koszty transportu nie zostaną pokryte. Produkt przeznaczony do zwrotu musi być starannie oczyszczony. Należy zapakować produkt prawidłowo i bezpiecznie tak, aby nie został uszkodzony podczas transportu do nas. Możemy odrzucić roszczenia niewłaściwie dostarczonych produktów.

Wszystkie naprawy będą przeprowadzone przez firmę Silverline Tools lub agencje upoważnione do tego.

Naprawa lub wymiana produktu nie przedłuży okresu gwarancyjnego.

Usterki uznane przez nas, jako objęte gwarancją będą poddane naprawie bezpłatnie (bez kosztów transportowych) lub poprzez wymianę na narzędzie pracujące w idealnym stanie.

Narzędzia lub części zamienne, do których wydano zamiennik staną się własnością Silverline Tools.

Naprawa lub wymiana produktu w ramach gwarancji zapewnia korzyści, które są dodatkiem i nie wpływają w żaden sposób na ustawowe prawa konsumenta.

Gwarancja pokrywa:

Naprawę produktu (w okresie gwarancji), jeśli zostanie on zakwalifikowany zgodnie z wymogami Silverline Tools w związku z usterkami, które wynikły z wad materialowych lub wad związanych z produkcją.

Jeżeli jakaś część zastępcza nie jest już dostępna lub wycofana z produkcji, Silverline Tools zastąpi ją funkcjonalnym zamiennikiem.

Produkty używane w EU.

Czego nie pokrywa gwarancja:

Silverline Tools nie pokrywa napraw powstałych w wyniku:

• normalnego zużycia spowodowanego przez normalne użytkowanie zgodne z instrukcją obsługi, np: noże, szczotki, pasy, żarówki akumulatory itp.
• wymiany dowolnego dołączonego wyposażenia np.: noży, wiertet, papieru ściernego, tarcz do cięcia i innych podobnych elementów.
• przypadkowego uszkodzenia spowodowanego niewłaściwym używaniem lub zaniedbaniem, nieostrożnym działaniem lub niestarannym obchodzeniem się z produktem.
  • stosowania produktu do innych celów.
  • zmiany lub modyfikacji produktu w jakikolwiek sposób.
• usterek wynikających z wykorzystania części zamiennych i akcesoriów, które nie są oryginalnymi elementami Silverline Tools.
• niewłaściwej instalacji (z wyjątkiem instalacji przeprowadzonej Silverline Tools).
• naprawy lub modyfikacji przeprowadzonej przez osoby inne niż z Centrum Usług Silverline Tools lub autoryzowanych punktów serwisowych.
  • roszczeń innych niż związanych z usterkami ujętymi w gwarancji produktu.

Deklaracja Zgodności WE

Niżej podpisany: Mr. Darrell Morris

upoważniony przez: Silverline

Oświadcza, że:

Powyższa deklaracja została wydana na wyłączną odpowiedzialność producenta.

Opisany powyżej przedmiot deklaracji jest zgodny z właściwymi przepisami Unijnego prawodawstwa harmonizacyjnego

Kod identyfikacyjny: 466888

Opis: Spawarka transformatorowa, 160 A

Produkt jest zgodny z następującymi dyrektywami oraz normami:

• Dyrektywa niskonapięciowa 2014/35/EU
• Dyrektywa kompatybilności elektromagnetycznej 2014/30/EU
• Dyrektywa RoHS 2011/65/EU
• EN60974-1:2012
• EN60974-6:2011
• EN60974-10:2014

Zastosowana dyrektywa oceny zgodności: TÜV Rheinland

Dokumentacja techniczna produktu znajduje się w posiadaniu: Silverline

Data: 07-12-2016

Podpis:

Mr Darrell Morris

Dyrektor naczelny

Nazwa i adres producenta:

PL 3 Letnia Gwarancja. Zarejestruj się online w ciągu 30 dni. Obowiązują Zasady i Warunki

silverlinetools.com
