RE 282 Plus - Nettoyeur haute pressio STIHL - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Nettoyeur haute pression
Marque	Stihl
Modèle	RE 282 Plus
Pression de service	16 MPa (160 bar)
Pression maximale admissible	20 MPa (200 bar)
Débit d'eau maximal	760 l/h
Puissance (UE)	3,5 kW
Alimentation électrique	400V / 3~ / 50 Hz
Fusible recommandé	10 A (caractéristique C ou K)
Dimensions (L x l x H)	392 x 390 x 1164 mm
Poids	Environ 42 kg
Longueur du flexible haute pression	15 m, DN 06
Température maximale de l'eau d'alimentation	60 °C (avec pression), 40 °C (aspiration)
Hauteur d'aspiration maximale	1 m
Classe de protection	I
Type de protection	IP X5
Niveau de pression sonore	73,4 dB(A)
Niveau de puissance acoustique	87,6 dB(A)
Taux de vibrations	Inférieur à 2,5 m/s²
Fonctions principales	Régulation pression/débit, turbo-buse, apport de détergent, arrêt automatique, mode repos, enrouleur de flexible

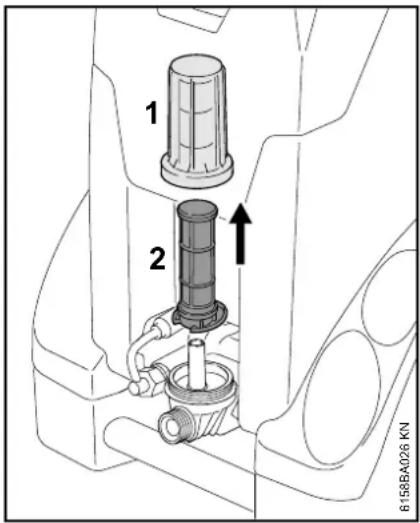

Entretien et nettoyage	Contrôle du niveau d'huile, nettoyage du tamis d'entrée d'eau, nettoyage de la buse, vidange d'huile par revendeur agréé
Sécurité	Disjoncteur différentiel (30 mA), dispositif de sécurité contre surpression, verrouillage du pistolet, arrêt automatique
Pièces détachées et réparabilité	Utiliser exclusivement des pièces d'origine STIHL ; réparations par revendeur agréé STIHL
Informations générales	Notice d'utilisation disponible en plusieurs langues ; garantie selon conditions STIHL

FOIRE AUX QUESTIONS - RE 282 Plus STIHL

Comment brancher l'appareil sur le réseau d'eau ?

Raccordez le tuyau d'eau de diamètre 3/4 pouce à la prise d'arrivée d'eau de l'appareil, puis ouvrez le robinet. Avant la première utilisation, rincez le tuyau pour éliminer les impuretés.

Quelle est la procédure de mise en marche ?

Ouvrez le robinet d'eau, déroulez complètement le flexible haute pression et le câble électrique, mettez l'interrupteur sur I, puis actionnez la gâchette du pistolet. Le moteur démarre automatiquement.

Comment régler la pression et le débit ?

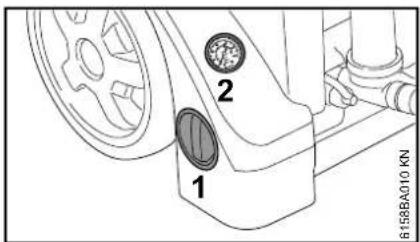

Utilisez le bouton de réglage (1) situé sur l'appareil. Le manomètre (2) indique la pression régnant dans la pompe. Tournez le bouton pour adapter la pression et le débit à la tâche.

Comment utiliser le détergent ?

Tournez la douille de réglage de la buse sur la position basse pression (CHEM). Le tuyau d'aspiration doit être plongé dans le réservoir à détergent. Réglez le dosage avec le bouton de dosage (de 0% à 5%). Appliquez le détergent de bas en haut et ne le laissez pas sécher.

Que faire en cas de baisse de pression ou de jet irrégulier ?

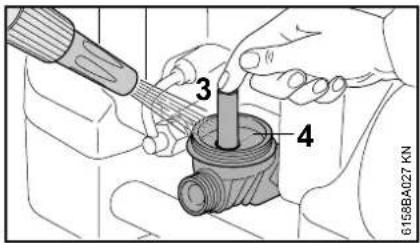

Vérifiez l'arrivée d'eau (robinet ouvert à fond, tuyau non plié), nettoyez la buse haute pression ou le tamis d'entrée d'eau. Si le problème persiste, consultez un revendeur agréé.

Comment nettoyer la buse haute pression ?

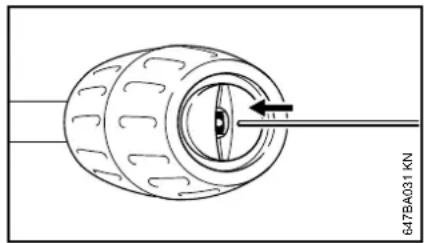

Arrêtez l'appareil, actionnez le pistolet pour dépressuriser, démontez la lance, puis nettoyez la buse avec une aiguille appropriée. Rincez ensuite la lance du côté de la buse.

Quel entretien régulier est nécessaire ?

Contrôlez le niveau d'huile chaque semaine, nettoyez le tamis d'entrée d'eau et le filtre à eau (si monté) régulièrement, et vérifiez l'état du flexible haute pression. Consultez le manuel pour les intervalles précis.

Comment ranger l'appareil pendant l'hiver ?

Stockez-le dans un endroit sec et à l'abri du gel. Si le gel est possible, aspirez un antigel à base de glycol dans la pompe en plaçant le tuyau d'aspiration dans le liquide et en actionnant le pistolet jusqu'à obtenir un jet régulier.

Quelles sont les consignes de sécurité essentielles ?

Ne dirigez jamais le jet vers des personnes ou des animaux. Portez des lunettes de protection et des vêtements adaptés. Ne touchez pas le câble électrique avec les mains mouillées. Débranchez toujours la fiche avant toute intervention.

Où trouver des pièces de rechange ou faire réparer l'appareil ?

Utilisez exclusivement des pièces d'origine STIHL. Pour les réparations, adressez-vous à un revendeur spécialisé STIHL agréé. Le manuel contient une liste des pièces d'usure courantes (buses, flexibles).

MODE D'EMPLOI RE 282 Plus STIHL

STIHL RE 232, 272 PLUS, 282 PLUS

Gebrauchsanleitung

Instruction Manual

Notice d'emploi

1) STIHL recommends STIHL dealers

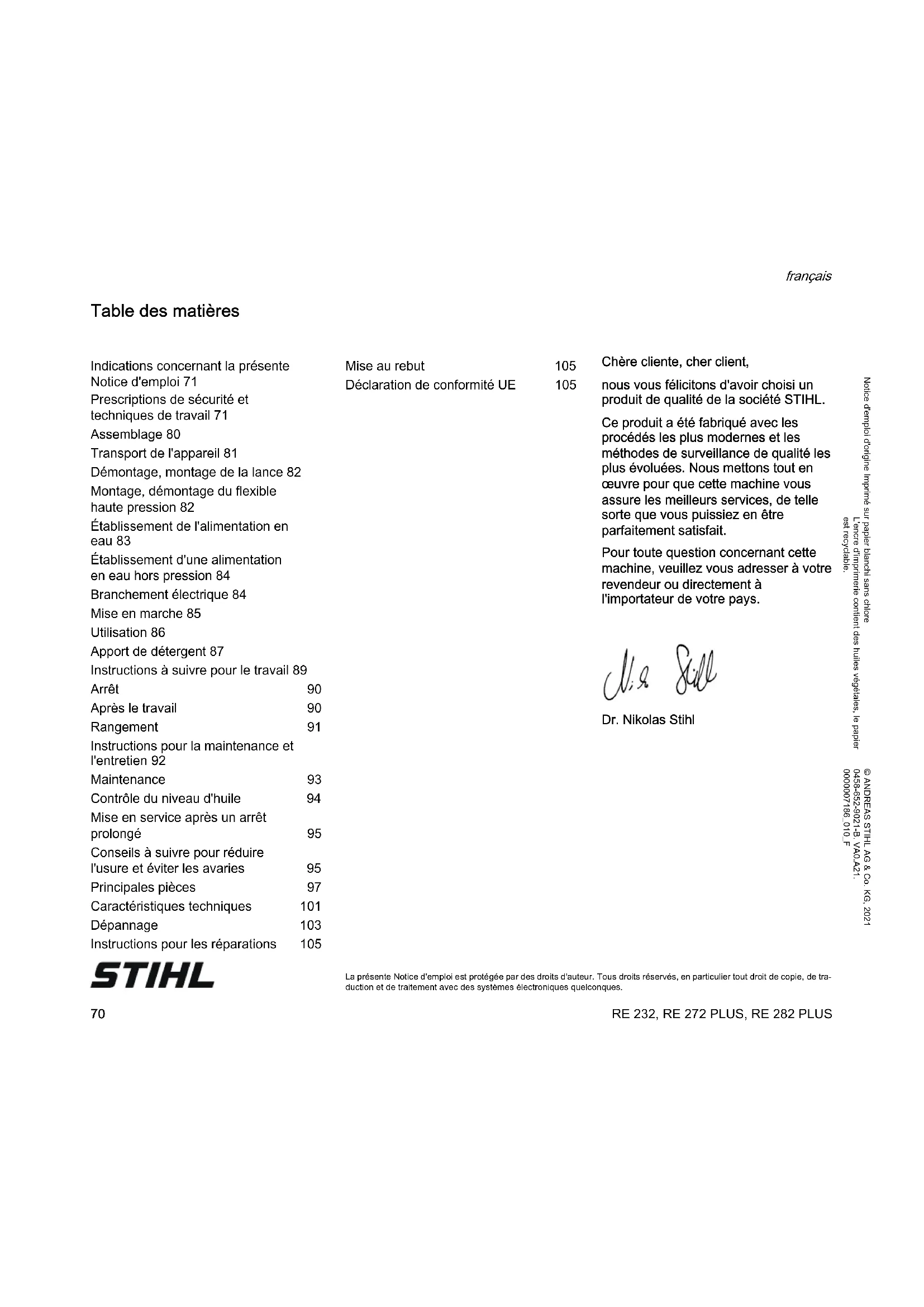

Prescriptions de sécurité et techniques de travail 71

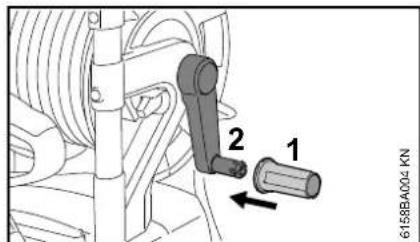

Assemblage 80

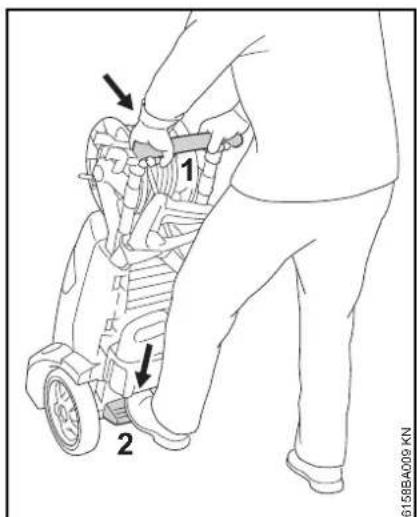

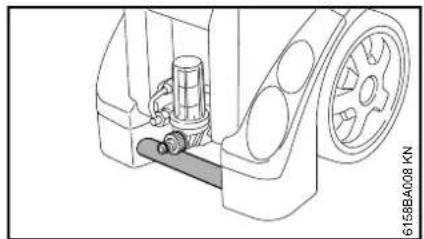

Transport de l'appareil 81

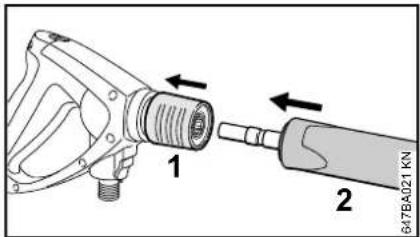

Démontage, montage de la lance 82

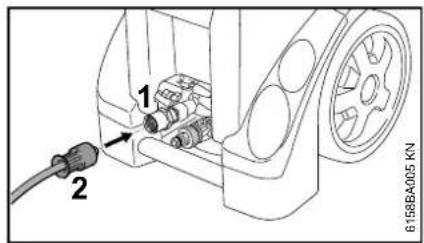

Montage, demontage du flexible haute pression 82

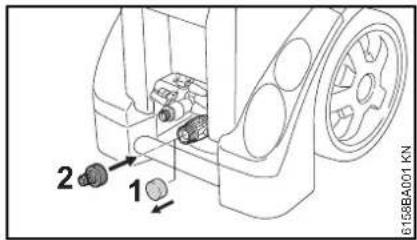

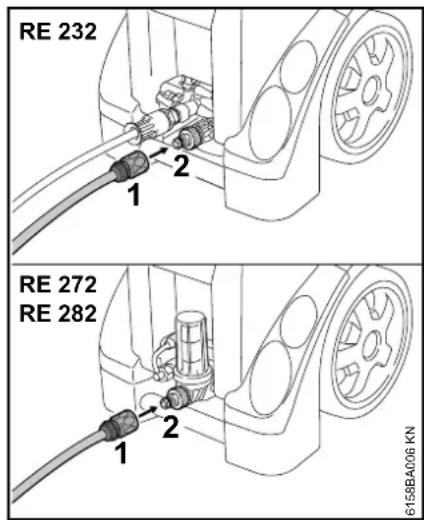

Établissement de l'alimentation en eau 83

Établissement d'une alimentation en eau hors pression 84

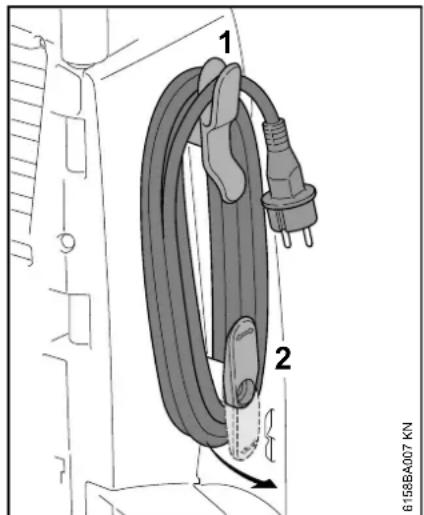

Branchement electrique 84

Mise en marche 85

Utilisation 86

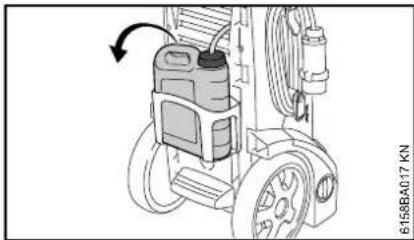

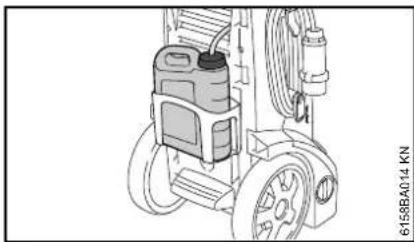

Apport de détérgent 87

Instructions à suivre pour le travail 89

Arrêt 90

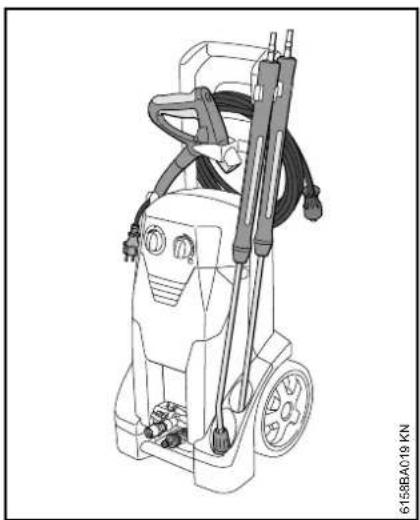

Aprés le travail 90

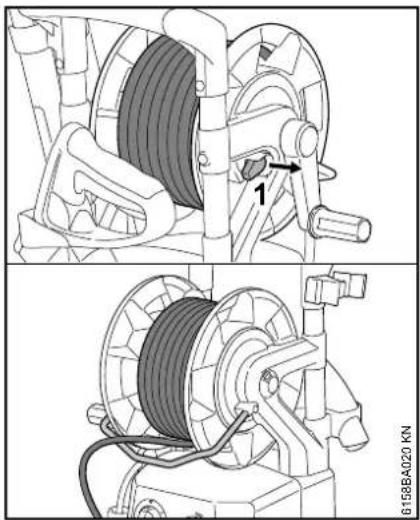

Rangement 91

Instructions pour la maintenance et l'entretien 92

Maintenance 93

Contrôle du niveau d'huile 94

Mise en service après un arrêt prolongé 95

Conseils a suivre pour réduire

l'usure et éviter les avaries 95

Caracteristiques techniques 101

Dépannage 103

Instructions pour les réparations 105

STIHL

Mise au rebut 105

Déclaration de conformité UE 105

nousyoufelicitonsd'avoirchoisi un produitdequalitede la sociétéSTIHL.

Ce produit a eté fabriqué avec les procédés les plus modernes et les méthodes de surveillance de qualité les plus évoluées. Nous mettons tout en œuvre pour que cette machine vous assure lesassageurservices, de telle sorte que vous puissiez enetre parfaitement satisfait.

Pour toute question concernant cette machine, veuillez vous adresser à votre revendeur ou directement à l'importateur de votre pays.

Dr. Nikolas Stihl

La presente Nete d'emploi est protegee par des droits d'auteur. Tous droits réserves, en particulier tout droit de copie, de traduction et de tratlement avec des systèmes Electroniques queconques.

eep

Indications concernant la presente notice d'emploi

Pictogrammes

Tous les pictogrammes appliqués sur le dispositif sont expliqués dans la presente Notice d'emploi.

Reperage des différents types de textes

Avertissement

Avertissement contre un risque d'accident et de blessure ainsi que de graves dégats matériels.

Avis

Avertissement contre un risque de déterioration du dispositif ou de certains composants.

Développement technique

La philosophie de STIHL consiste a poursuivre le développement continu de toutes ses machines et de tous ses dispositifs; c'est pourquoi nous devons nous réserver tout droit de modification de nos produits, en ce qui concerne la forme, la technique et les équipements.

On ne pourrait donc enaucun cas se prévaloir des indications et illustrations de la presente Notice d'emploi à l'appui de revendications quelconques.

Prescriptions de sécurité et techniques de travail

En travaillant avec cet apparéil, il faut respecter des prescriptions de sécurité particulières, parce qu'il fonctionne à l'électricité.

Avant la première mise en service, dire attentivement et intégralement la présente Notice d'emploi. La conserver précieusement pour pouvoir la relire lors d'une'utilisation ultérieure. Un utilisateur qui ne respecte pas les instructions de la Notice d'emploi risque de causeur un accident grave, voire mortel.

Aventissement

• Les enfants et les jeunesnes encore mineurs ne sont pas autorisés à travailler avec cet apparéil. Veiller à ce que des enfants ne jouent pas avec cet apparéil.
• Ne confier l'appareil qu'à des personnes familiarises avec ce modele et sa manipulation - tous y joindre la Notice d'emploi.
• Ne pas utiliser l'appareil lorsque des personnes sans vêtements de sécurité se trouvent sur l'aire de travail.
• Avant toute intervention sur cet apparéil, par ex. nettoyage, opération de maintenance, remplacement de pieces -retirer la fiche de la prise de courant! Au cours du travail avec un nettoyeur haute pression, des aérosols peuvent se former. L'inhalation d'aérosols peut être nocive. Pour déterminer les mesures à prendre

pour se protégger contre les aérosols aqueux, avant d'entreprenevre le travail, il faut procéder à une évaluation des risques en fonction de la surface à nettoyer et de son environnement. Des masques respiratoires de la classe FFP2 ou d'une classe supérieure conviennent pour la protection contre les aérosols aqueux.

Respecter les prescriptions de sécurité nationales spécifiques publiées par ex. par les caisses professionnelles d'assurances mutuelles, caisses de sécurité sociale, services pour la protection du travail et autres organismes compétents.

Lorsque l'appareil n'est pas utilisé, il faut le ranger en veillant à ce qu'il ne présenteaucun risque pour d'autres personnes. Assurer l'appareil de telle sorte qu'il ne puispaspas etre utilisé sans autorisation. Retirer la fiche de la prise de courant.

L'appareil ne doit être utilisé que par des personnes qui ont reçu les instructions nécessaires pour son utilisation et sa manipulation ou peuvent fournir la preuve qu'elles sont capables de manier cet apparéil en toute sécurité.

L'appareil peut être utilisé par des personnes qui ne disposent pas de toute leur intégrité physique, sensorielle ou mentale, ou manquent de connaissances et d'expérience, à condition qu'elles travaillent sous la surveillance d'une personne responsable et aient reçu les instructions nécessaires pour savoir utiliser l'appareil en toute sécurité et comprendre les risques liés à son utilisation.

L'utilisateur est responsable des blessures qui pourraient etre infligées à d'autres personnes, de meme que des dégats matériels causés.

Avant de travailler pour la première fois avec cet apparéil : demandez au vendeur ou à une autre

personne competente de vous monrer comment l'utiliser en toute sécurité.

Dans certains pays, l'utilisation de machines bruyantes peut être soumise à des réglementations locales qui précisent les créèaux horaires à respecter. Respecter les prescriptions nationales spécifiques.

Avant de commencer le travail, vérifier chaque fois l'appareil pour s'assurer qu'il se trouve en bon etat de fonctionnement. Faire tout particulièrement attention au cordon d'alimentation electrique, à la fiche de branchement sur le secteur, au flexible haute pression, au dispositif de projection et aux dispositifs de sécurité.

Ne jamais travailler avec un flexible haute pression endommagé – le remplacer immidiatement.

Il est interdit d'utiliser l'appareil si ses composants ne sont pas tous dans un etat impeccable.

Il ne faut pas rouler sur le flexible haute pression, ni l'étirer, le plier ou le vriller.

Ne pas utiliser le flexible haute pression ou le cordon d'alimentation électrique pour tirer ou transporter l'appareil.

Le flexible haute pression doit etre homologue pour la pression de service maximale admissible de l'appareil.

La pression de service maximale admissible, la température maximale admissible et la date de fabrication sont indiquées sur l'enrobage du flexible haute pression. La pression admissible et la date de fabrication sont indiquées sur les éléments de raccordement.

Accessoires et pieces de rechange

Avertissement

• Les flexibles haute pression, les raccords rapides et les accessoires de tuyauterie jouent un role important pour la sécurité de l'appareil. Monter exclusivement des flexibles haute pression, raccords rapides et accessoires de tuyauterie,

ou autres, autorisés par STIHL pour cet apparéil ou des pieces similaires du point de vue technique. Pour toute question à ce sujet, s'adresser à un revendeur spécialisé. Utiliser exclusivement des accessoires de haute qualité. En ne respectant pas ces prescriptions, on risquérait de causeur un accident ou d'endommager l'appareil.

STIHL commande d'utiliser des pieces et accessoires d'origine STIHL. Leurs caractéristiques sont optimisées tout spécialement pour ce produit, et pour satisfaire aux exigences de l'utilisateur.

N'apporter aucune modification à cet apparéil – cela risquérait d'en compromètre la sécurité. STIHL décline toute responsabilité pour des blessures ou des dégats matériels occasionnés en cas d'utilisation d'équipements rapportés non autorisés.

Aptitudes personnelles

L'utilisateur de l'appareil doit'être reposé, en bonne santé et en bonne condition physique. Une personne à laquelle il est interdit d'effectuer des travaux fatigants - pour des questions de santé - devrait consulter son médecin et lui demander si elle peut travailler avec cet apparéil.

Il est interdit de travailler avec cet apparéil après avoir consommé de l'alcool ou de la drogue ou bien après avoir pris des médicaments qui risquent de limiter la capacité de réaction.

Domains d'utilisation

Le nettoyeur haute pression convient pour le nettoyage de surfaces, vehicules automobiles, machines, cuves, conteneurs, facades, locaux d'une exploitation agricole de meme que pour le decapage d'objets rouillés, sans dégagement de poussiere ni d'etincelles.

L'utilisation de cet apparéil pour d'autres travaux est interdite et risquérait de provoquer des accidents ou d'endommager l' apparéil.

Ne pas utiliser l'appareil à des températures égales ou inférieures à 0°C (32°F).

Vêtements et équipement

Porter des chaussures à semelle crantée antidérapante.

Avertissement

Étant donné le risque de blessure des yeux, il faut imperativement porter des lunettes de protection couvrant étroitement les yeux, conformément à la norme EN 166. Veiller à ce que les lunettes soient parfaîtrement ajustées.

Porter des vêtements de protection. STIHL recommande de porter une salopette pour réduire le

risque de blessure en cas de contact accidentel avec le jet haute pression.

Transport

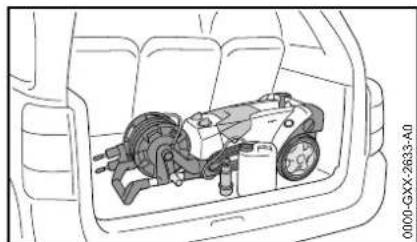

Pour le transport dans ou sur un vehicule :

Assurer le nettoyeur haute pression, conformement aux prescriptions nationales specifiques, afin qu'il ne risque pas de se renverser et d'être endommagé. Vider le réservoir à détergent et l'assurer afin qu'il ne risque pas de se renverser.

Si l'appareil et ses accessoires doivent etre transportes a des températures inférieures a 0°C (32^), il est recommande d'employer de I'antigel - voir « Rangement »

Aventissement

L'appareil a eté mis au point de telle sorte que l'on puisse employer tous les détergents proposés ou recommends par le fabricant. - N'utiliser que des détergents autorisés pour l'emploi avec des nettoyeurs haute pression. L'utilisation de détergents ou autres produits chimiques qui ne convennent pas peut partager des risques pour la santé ou endommager l'appareil ou l'objet à nettoyer. Pour toute question à ce sujet, s'adresser à un revendeur spécialisé.

• À l'utilisation de détergents, toujours respecter le dosage prescrit – suivre le mode d'emploi du détermagent respectif.
• Les détergents peuvent renfermer des substances nocives (toxiques, caustiques, irritantes), combustibles ou aisément inflammables. En cas de contact d'un détermagent avec les yeux ou la peau, rincer immédiatement les parties touchées avec de l'eau pure en abondance. En cas d'ingestion, consulter immédiatement un médecin. Consulter à ce sujet les fiches de données de sécurité du fabricant!

Avant le travail

Ne pas brancher le nettoyeur haute pression directement sur le réseau de distribution d'eau potable.

Il n'est permis de brancher le nettoyeur haute pression directement sur le réseau de

RE 232, RE 272 PLUS, RE 282 PLUS

distribution d'eau potable que si I'on utilise un clapet de non-retour - voir « Accessoires spéciaux »

Aventissement

• Une fois que l'eau potable a traversé le clapet de non-retour, elle n'est plus considérée comme de l'eau potable.

Ne pas faire fonctionner l'appareil avec de I'eau sale.

Si I'eau employee risque de contenir des impuretés (par ex. du sable) il faut utiliser un filtré à eau ajustat.

Contrôle du nettoyeur haute pression

Aventissement

• Il est interdirit d'utiliser le nettoyeur haute pression s'il presente un endommagement quelconque ou s'il ne se trouve pas en parfait etat de fonctionnement - risque d'accident!
• L'interrupteur de l'appareil doit pouvoir être facilement amné dans la position 0.
• L'interrupteur de l'appareil doit se couver en position 0.
• Il est interdir d'utiliser l'appareil si le flexible haute pression, le dispositif de projection ou un dispositif de sécurité est endommagé.
• Le flexible haute pression et le dispositif de projection doivent être montés correctement et se couver dans un état impeccable (propreté, fonctionnement facile).
• Les poignées doivent être propres et seches, sans huile ni autres salissures, pour que l'on puisse les manier en toute sécurité.
• Contrôler le niveau d'huile.
• N'apporter aucune modification aux dispositifs de commande et de sécurité.
• Placer l'appareil de telle sorte qu'il ne risque pas de glisser, ni de basculer. Utiliser l'appareil seulement sur une aire plane et stable.

Avertissement

Pour réduire le risque de chocolélectrique:

• La tension et la fréquence de l'appareil (voir plaque signalétique) doit correspondre à la tension et à la fréquence du secteur.
• Contrôler si le cordon d'alimentation électrique, la fiche de branchement sur le secteur et la rallonge ne sont pas endommages. Il est interdit d'utiliser l'appareil si le cordon d'alimentation électrique, la rallonge ou la fiche de branchement sur la prise du secteur est endommagé.
• Brancher l'appareil seulement sur une prise de courant installée conformément aux prescriptions.
• Veiller à ce que l'isolement du cordon d'alimentation électrique et de la rallonge, la fiche et la prise soient dans un état impeccable.
• Ne jamais saisir la fiche, le cordon d'alimentation électrique ou la rallonge, ni les connecteurs, avec les mains mouillées.

Aventissement

Poser correctement le cordon d'alimentation electrique et la rallonge :

• Veiller à ce que les différents cables aient les sections minimales requises - voir « Branchement électrique »
• Poser le cordon d'alimentation électrique et le signaliser de telle sorte qu'il ne risque pas d'être endommagé et ne présente pas de risque pour d'autres personnes - veiller à ce que personne ne risque de trébucher!
• L'utilisation de rallonges qui ne conviennent pas peut être dangereuse. Pour l'utilisation en plein air, prendre exclusivement des rallonges homologues pour une telle utilisation, portant les codes et symboles pertinents, et composées de fils de section suffisante.
• Les fiches et prises des rallonges doivent etreétanches et elles ne doivent en aucun cas se trouver dans I'eau.
• Il est recommandé de maintenir la connexion au moins à 60 mm du sol, en utilisant par ex. un enrouleur de cable.
• Veiller à ce que les câbles ne frontent pas sur des arêtes vives ou des objets pointus ou acérés.
• Ne pas les pincer dans une porte ou une fenêtre entrouverte.

Si les câbles sont emmêés - débrancher la fiche de la prise de courant et demêler les câbles. - Toujours debobiner complètement le cable de l'enrouleur, pour éviter une surchauffe et un risque d'incendie.

Au cours du travail

Avertissement

• Ne pas aspirer des liquides contenant des solvants, ni des acides non dilués ou des solvants (par ex. de l'essence, du fioul, du diluant pour peinture ou de l'acétone). Ces produits endommageraient les matières des pieces de l'appareil. De plus, le brouillard du produit pulverisé serait extrémement inflammable, explosif et toxique.

En cas d'endommagement du cordon d'alimentation electrique, retireer immédiement la fiche de la prise de courant - danger de mort par électrocution!

Ne jamais nettoyer l'appareil lui-même ou d'autres appareils électriques avec le jet haute pression ou le tuyau d'eau - risque de court-circuit!

Ne jamais nettoyer des installations élec-triques, des raccords élec-triques ou des cables sous tension avec le jet haute pression ou le tuyau d'eau - risque de courtcircuit!

L'utilisateur ne doit jamais diriger le jet de liquide vers lui, ni vers d'autres personnes, pas même pour nettoyer des vêtements ou des chaussures - risque de blessure!

Toujours se tenir dans une position stable et sure.

À l'utilisation, l'appareil doit toujours être bien d'aplomb (debout).

Faire particulièrement attention sur un sol glissant, mouillé, couvert de neige ou de verglas - de même qu'en travaillant à flanc de coteau ou sur un terrain inégal - risque de dérapage!

Placer le nettoyeur haute pression le plus loin possible de l'objet à nettoyer.

Ne pas recouvrir l'appareil. Veiller à ce qu'une bonne ventilation du moteur soit toujours assurée.

Ne pas diriger le jet haute pression vers des animaux.

Ne pas diriger le jet haute pression vers des endroits ou l'on manque de visibilité.

Veiller à ce que des spectateurs évventuels, en particulier des enfants, ou des animaux restent à une distance suffisante.

Au cours du nettoyage, aucune substance dangereuse (par ex. amiente, huile) détachée de l'objet à nettoyer ne doit parvenir dans l'environnement. Respecter imperativement les prescriptions pertinentes pour la protection de l'environnement.

Ne pas nettoyer avec le jet haute pression la surface d' éléments en fibrociment. Outre les saletés, on pourrait detacher des fibres d'amiente dangereuses risquant de pénetrer dans les poumons. C'est après le séchage des surfaces ainsi nettoyées que I'on encourt les plus grands risques.

Ne pas nettoyer des surfaces délicates en caoutchouc, tissu ou autres matières analogues avec un jet tourbillonneiro, par ex. avec la turbo-buse. Au

nettoyage, garder une distance suffisante entre la buse haute pression et la surface à nettoyer, afin d'éviter d'endommager la surface à nettoyer.

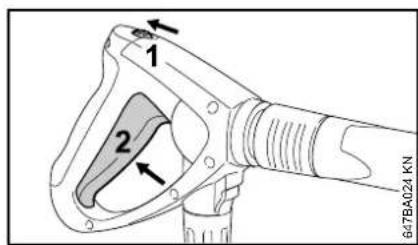

La gachette du pistonet de la lance doit fonctionner facilement et revenir d'ellemme dans sa position de depart des qu'on la relache.

Tenir le dispositif de projection à deux mains pour pouvoir aisément absorber la force de recul et, si l'on travaille avec une lance recoudbée, le couple de rotation produit à l'actionnement de la gachette du pistonlet.

Ne pas plier le flexible haute pression. Veiller a ce qu'il ne forme pas de bouches.

Ne pas endommager le cordon d'alimentation électrique et le flexible haute pression en roulant dessus, en l'écrasant, en l'étirant etc. Le tener à l'écart de la chaleur et de l'huile.

Ne pas toucher le cordon d'alimentation electrique avec le jet haute pression.

Si l'appareil a eté soumis à des sollicitations sortant du cadre de l'utilisation normale (par ex. s'il a eté soumis à des efforts violents, en cas de chic ou de chute), avant de le remetre en marche, il faut impératifement s'assurer qu'il se trouve en parfait état de fonctionnement – voir également « Avant le travail ». Contrôler aussi la fiabilité des dispositifs de sécurité. Il ne faut enaucun cas continuer d'utiliser l'appareil s'il ne se trouve pas dans l'état impeccable requis pour garantir son fonctionnement en toute sécurité. En cas de doute, consulter le revendeur spécialisé.

Avant de quitter l'appareil : I'arreter - retirer la fiche de la prise de courant.

Dispositif de sécurité

Si la pression atteint une valeur inadmissible, le dispositif de sécurité intervent et, via un clapet de décharge, la pression est renvoyée vers le côte aspiration de la pompe haute pression. Le dispositif

de sécurité est régle départ usine et il est interdit de modifier son réglage.

Après le travail

Arreter l'appareil avant de le quitter!

• Debrancher la fiche de la prise de courant.
• Debrancher le tuyau flexible d'amnée d'eau posé entre le réseau de distribution d'eau et l'appareil.

Pour sortir la fiche de la prise de courant, ne pas tirer sur le cordon d'alimentation électrique, mais always saisir la fiche.

Avertissement

Avant toute intervention sur l'appareil : retirer la fiche de la prise de courant.

Ne pas toucher aux pieces très chaudes!

Utiliser exclusivement des pieces de rechange de haute qualite. En ne respectant pas ces prescriptions, on risquerait de causer un accident ou d'endommager l'appareil. Pour toute question a ce sujet, s'adresser a un revendeur spécialise. Pour éviter les risques d'accident, toutes les interventions nécessaires sur l'appareil (par ex. le remplacement d'un cordon d'alimentation électrique endommagé) doivent être effectuées exclusivement par des revendeurs spécialisés et/agreés ou par desElectriciens professionnels.

Nettoyer les pieces en matière synthetique avec un chiffon. Des détergents agressifs risqueraient d'endommager les pieces en matière synthetique.

Nettoyer si nécessaire les ouies d'admission d'air de refroidissement du carter du moteur.

L'appareil doit faire l'objet d'une maintenance régulière. Effectuer exclusivement les opérations de maintenance et les réparations décrites dans la Notice d'emploi. Faire executer toutes les autres opérations par un revendeur spécialisé.

STIHL recommende d'utiliser des pieces de rechange d'origine STIHL. Leurs caractéristiques sont optimisées tout spécialement pour cet apparéil, et pour répondre aux exigences de l'utilisateur.

STIHL commande de faire effectuer les opérations de maintenance et les réparations exclusivement chez le revendeur spécialisé STIH. Les revendeurs spécialisés STIH participant régulièrement à des stages de perfectionnement et ont à leur disposition les informations techniques requises.

Assemblage

Avant la première mise en service, il faut monter différents accessoires sur les apparèils.

Raccord de tuyau flexible sur prise d'arrivée d'eau

sans filtré à eau

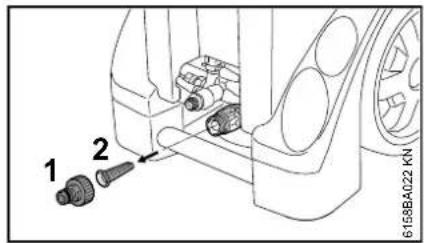

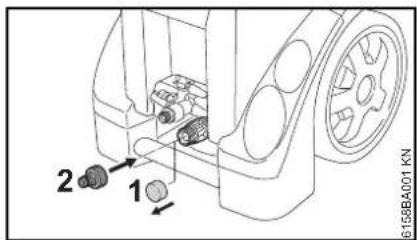

Enlever le capuchon (1) du raccord;

S'assurer que le tamis d'entrée d'eau est bien mis dans le raccord.

visser le raccord (2) et le serrer a la main.

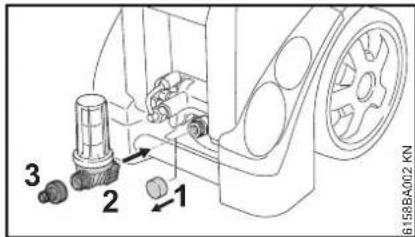

avec filtré à eau

Enlever le capuchon (1) de la prise d'eau de l'appareil; - engager l'écrou de raccord du filtre à eau (2), le visser et le serrer à la main; visser le raccord (3) et le serrer a la main.

Appareils sans enrouleur de flexible

Raccord sur la prise haute pression

Glisser la bague d'étanchéité (1) sur la prise haute pression; visser et serrer le raccord (2).

Appareils avec enrouleur de flexible

Glisser la poignee tournante (1) sur la manivelle (2) de l'enrouleur et la faire encliqueter.

Transport de l'appareil

Déplacement du nettoyeur haute pression en le poussant

• Tenir fermement le guidon (1) du nettoyeur haute pression à deux mains.
• Retenir l'appareil en appliquant le pied contre le cale-pied (2), pousser le guidon (1) vers le bas et amener le nettoyeur haute pression dans une position d'équilibre.

Poignée de transport

La poignée de transport permet de porter le nettoyeur haute pression.

Pour le transport dans un vehicule ou sur un vehicule :

Assurer le nettoyeur haute pression, conformement aux prescriptions nationales spécifiques, afin qu'il ne risque pas de se renverser et d'être endommagé.

Transport du nettoyeur haute pression à l'horizontal

Transporter le nettoyeur haute pression couche sur le dos. Enlever le réservoir à détergent – voir « Démontage, montage du réservoir à détergent » Vider le réservoir à détergent ou l'assurer afin qu'il ne risque pas de se renverser.

Démontage, montage de la lance

• Conserver précieusement le capuchon de protection de la lance pour pouvoir le réutiliser plus tard;

• tirer la douille du raccord rapide (1) en arrête et la retenir; pousser la lance (2) dans la prise du pistonot ou bien, pour la démonter, l'extraire de la prise du pistonot; relacher la douille du raccord rapide (1).

Montage, démontage du flexible haute pression

Appareil sans enrouleur de flexible

Montage du flexible haute pression

Glisser le flexible haute pression sur le raccord (1) - engager l'écrou de raccord (2), le visser et le serrer à la main.

Démontage du flexible haute pression

• Devisser I'ecrou de raccord (2) debrancher le flexible haute pression du raccord (1).

Appareil avec enrouleur de flexible

Le flexible haute pression est déjà branché.

Flexible haute pression sur le pistolet

Montage

Glisser le flexible haute pression (1) sur le raccord (2); - engager l'écrou de raccord (3), le visser et le serrer à la main.

Démontage

Pousser le couilisseau (4) dans lesens de la fliche et le retenir; desserrer I'ecrou de raccord (3) et le dévisser du raccord en tournant dans le sens de la flèche.

Rallonge de flexible haute pression

Par principe, il ne faut utiliser qu'une seule rallonge de flexible haute pression (accessoire optionnel).

• Brancher la rallonge de flexible haute pression entre le flexible haute pression et le pistolet.

Établissement de l'alimentation en eau

• Brancher le tuyau d'eau.

Avant de raccorder le tuyau d'eau à l'appareil, le rincer brievement avec de l'eau pour chasser l'air du tuyau et pour éviter que, le cas échéant, du sable ou autres impuretés pénétrent dans l'appareil.

Diamètre du tuyau d'eau : 3/4"
Longueur du tuyau d'eau :	min. 10 m (pour absorber les impulsions de pression)
	max. 25 m

Glisser le raccord rapide (1) sur la prise pour flexible (2). Ouvrir le robinet d'eau.

Pour purger le système :

Actionner le pistolet (sans avoir monté la lance) jusqu'à ce qu'un jet d'eau régulier sorte.

Raccordement au réseau d'eau potable

Pour le raccordement au réseau d'eau potable, il faut intercaler un clapet de non-retour entre le robinet d'eau et le flexible. Le type du clapet de non-retour doit satisfaire aux prescriptions nationales spécifiques.

Une fois que I'eau potable a traversé le clapet de non-retour, elle n'est plus considérée comme de l'eau potable.

Il faut respecter la reglementation des services locaux de distribution d'eau, en ce qui concerne l'obligation d'empêcher que de l'eau en provenance du nettoyeur haute pression risque de remonter dans le réseau d'eau potable.

Établissement d'une alimentation en eau hors pression

Le nettoyeur haute pression ne peut etre utilise en mode de fonctionnement avec aspiration d'eau qu'avec le kit d'aspiration (accessoire optionnel).

Avis

Il est expressement recommandé d'utiliser un filtré à eau.

• Brancher l'appareil sur l'alimentation en eau sous pression et leMETRE en service pendant quelques instant comme indiquedans la presente Notice d'emploi;
• arrerter l'appareil; demonster le disposittif de projection du flexible haute pression; dévisser le raccord pour flexible de la prise d'eau; brancher le kit d'aspiration sur la prise d'eau, avec le raccord joint au kit d'aspiration;

Utiliser impératifement le raccord joint à la livraison du kit d'aspiration. Les raccords pour tuyau flexible livrés, de série, avec le nettoyeur haute pression ne sont pas étanches en mode aspiration et ils ne convennent donc pas pour l'aspiration d'eau.

• cremplir le tuyau flexible d'aspiration avec de l'eau et plonger la crépine aspirante du tuyau flexible d'aspiration dans un réservoir d'eau - ne pas employerer de l'eau sale;
• tenir à la main le flexible haute pression dirige vers le bas;
• mettre l'appareil en marche;
• attendre que le flexible haute pression donne un jet d'eau régulier; arrerter l'appareil; -brancher le dispositif de projection; -mettre l'appareil en marche avec le pistonlet ouvert; actionner plusieurs fois brievement le pistolet pour que l'air qui se trouve encore dans l'appareil soit purgé le plus rapidement possible.

Branchement électrique

La tension et la fréquence de l'appareil (voir la plaque signalétique) doit coïncider avec la tension et la fréquence du réseau électrique.

La protection du branchement au reseau doit etre executee conformément aux indications dans les caractéristiques techniques -voir « Caracteristiques techniques »

L'appareil doit être branché au réseau d'alimentation électrique par le biais d'un disjoncteur différentiel à courant de fuite qui coupe l'alimentation lorsque le courant différentiel dépasse 30 mA pendant 30 ms.

Le branchement secteur doit être réalisé conformément à la norme CEI 60364-1 et à la reglementation nationale.

Lors de la mise sous tension de l'appareil, si les conditions du réseau sont defavorables (impédance elevée), d'autres charges raccordées peuvent être affectées par les fluctuations de tension qui se produit. Aucune perturbation n'est à attendre en présence d'impédances de réseau inférieures à 0,15 Ω.

La rallonge doit avoir la section minimale indiquée en fonction de la tension du réseau et de la longueur de cable.

Longueur du cable Section minimale

400V/3\~

400V-415V/3\~:

jusqu'à 20 m 1,5 mm

20 m à 50 m 2,5 mm

230V/1\~:

230V/3\~:

quisq'a 20 m 2,5 mm 20m à50m 4mm

230V-240V/1\~: jusqu'à 20 m 2,5 mm 20m à50m 4mm

200V/3\~:

jusqu'à 10 m 3,5 mm

10 m à 30 m 5,5 mm

Branchement sur la prise de courant du secteur

Avant le branchement sur la prise d'alimentation électrique, s'assurer que l'interrupteur de l'appareil ne se trouve pas en position de marche - voir « Arrêt »

Retirer la fiche du cordon d'alimentation electrique du support supérieur (1) faire pivoter le support inférieur (2) vers le haut et enlever le cordon d'alimentation electrique; introduire la fiche du cordon d'alimentation electrique de l'appareil ou la fiche de la rallongedans une prise de courant installee conformement a la reglementation.

Mise en marche

Ouvrir le robinet d'eau;

Avis

Ne metre l'appareil en marche que si le tuyau d'eau est branché et que le robinet est ouvert. Sinon, par suite du manque d'eau, l'appareil risquerait d'être endommagé. derouler complètement le flexible haute pression et le cordon d'alimentation électrique;

tournier l'interrupteur de l'appareil en position I - l'appareil est alors en mode de repos; - diriger le pistolet vers l'objet à nettoyer – jamais vers des personnes!

À la mise en circuit de l'appareil, des oscillations de la tension pouvant se produit en cas de conditions défavorables du réseau (forte impédance du secteur) risquent de perturber d'autres consommateurs branchés.

Si l'impédance du secteur est inférieure à 0,15 ohm, aucune perturbation n'est à craindre.

Appareil avec enrouleur de flexible

AVIS

Toujours dérouler complètement le flexible du tambour de l'enrouleur. Sous la haute pression de l'eau, le flexible haute pression se dilate. Cela risque d'endommager l'enrouleur de flexible ou le flexible haute pression lui-même.

Sortir le verrou de I'enrouleur (1) derouler complètement le flexible haute pression.

Actionnement du pistolet

Diriger le pistolet vers l'objet à nettoyer – jamais vers des personnes! si une turbo-buse est montée, au demarrage, il faut l'orienter vers le bas;

pousser le bouton de sécurité (1) dans le sens de la flèche - la gachette (2) du pistolet est déverrouillée; enfoncer la gachette du pistonlet (2) à fond;

Le moteur se met en marche automatiquement et il s'arrête lorsqu'on relâche la gachette (1) du pistolet. L'appareil se trouve alors en mode de repos.

Mode de repos

AVIS

L'appareil peut etre utilise en mode de repos au maximum pendant 5 min.

Couper le contact de l'appareil à l'aide de l'interrupteur - voir « Arrêt »,

• pour des arrêts de travail de plus de 5 min,
• pour les pauses de travail,
• avant de laisser l'appareil sans surveillance.

Régulation de pression/débit sur l'appareil

Seulement RE 272 PLUS, RE 282 PLUS

Sur la pompe haute pression, on peut proceder à des réglages pour adapter, à long terme, la pression de service et le débit en fonction de la tâche de nettoyage prévue.

Toumer le bouton de réglage (1) pour régler la pression de service et le débit.

Le manomètre (2) indique la pression régnant dans la pompe haute pression.

Flexible haute pression

AVIS

Ne pas plier le flexible haute pression. Veiller a ce qu'il ne forme pas de bouchles.

Ne pas poser des objets lourds sur le flexible haute pression et ne pas rouler dessus avec des vehicules.

Apport de détergent

Si une rallonge de flexible haute pression est montée, l'aspiration de dédTérgent est impossible.

L'aspiration du détergent n'est possible qu'en modeasse pression.

Tourner la douille de réglage de la buse à fond en direction de « CHEM » = modeasse pression.

RE 232

Pousser le tuyau d'aspiration dans le bidon séparé, le plus profondement possible.

RE 272 PLUS, RE 282 PLUS

Démontage, montage du réservoir à détergent

Il est possible de démonter le réservoir à détergent de l'appareil pour le remplir, le vider et le nettoyer.

• Devisser le bouchon muni du tuyau d'aspiration de l'ouverture de replissage du réservoir à détergent. -Extraire le réservoir à détergent de son support.

Aspiration de détergent à partir du réservoir à détergent

• Verser du détergent dans le réservoir à détergent, en respectant le taux de dilution prescrit. Pousser le tuyau d'aspiration dans le réserveir a détergent, le plus profundément possible.

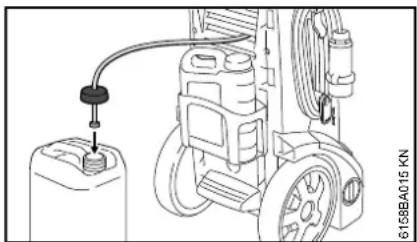

Aspiration de détergent à partir d'un bidon séparé

• Dévisser le bouchon muni du tuyau d'aspiration de l'ouverture de replissage du réservoir à détergent.
• Visser le bouchon muni du tuyau d'aspiration sur le bidon de détergent séparé.

Le bouchon est muni d'un filetage standard qui se visse sur les bidons de détergent courants.

Pousser le tuyau d'aspiration dans le bidon séparé, le plus profondement possible.

Toutes les versions

• Regler la quantité de détergent à mélanger à l'eau à l'aide du bouton de dosage.

Bouton de dosage vers la gauche: 0% (min.)

Bouton de dosage vers la droite: 5% (max.)

Applique le détergent de bas en haut.

Il ne faut jamais laisser les détergents sécher sur les objets à nettoyer.

Si I'on peut couper l'apport de détergent :

Tournier le bouton de dosage en position 0% (min.). Laisser le nettoyeur haute pression fonctionner encore quelques instants avec le pistolet ouvert, jusqu'à ce que la buse ne débite plus de détergent.

Après le travail

Vider le réservoir à détergent et le rincer à l'eau pure. Plonger le tuyau d'aspiration dans de I'eau pure. Actionner le pistol et rincer les restes de détergent.

Calcul et réglage exacts de la concentration de détergent

À l'utilisation de certains détergents, il faut impératifement régler la concentration avec une très grande précision. Dans ce cas, il faut mesurer le début d'eau et la consommation de détermagent.

• Placer le bouton de dosage de détergent sur la position « 0 % (min.) ». Maintenir le pistolet dans un récipient vide approprié (>20 l) et l'actionner pendant exactement 1 minute. Mesurer la quantite « Q » recueillie dans le recipient.
• Verser 2 litres de détergent, avec le rapport de dilution prescrit, dans un récipient approprié (avec graduations de 0,1 l) - STIHL recommende d'utiliser du détergent STIHL.
• Tenir le tuyau d'aspiration dans le recipient.
• Régler le bouton de dosage de détergent selon la concentration souhaïée : de 0 % (min.) à 5 % (max.). Maintenir le pistolet dans un récipient vide approprié (>20 l) et l'actionner pendant exactement 1 minute. Mesurer la consommation de détergent « QR » sur la graduation. Calcul de la concentration de détergent réelle :

$$ \frac {Q R}{Q} \times V = \text {c o n c e n t r a t i o n} $$

• QR = quantité de détergent consommée (en l/min)
• Q = débit d'eau sans détermagent (en l/min)
• V = dilution préalable du détergent (en % )

Si la concentration réelle diffère de la concentration souhaïette, corriger la position du bouton de dosage et, le cas échéant, repeter la mesure.

Calcul de la dilution préalable du dédTérgent en %

Si la dilution préalable n'est pas indiquée en pourcentage, il est possible de la calculer à l'aide du tableau suivant:

Rapport

1:1 = 50%

1:2 = 33,3%

1:3=25%

1:5 = 16,6 %

1.10 = 9%

Exemple :

Calcul du rapport 1:2

A=1

B=2

$$ \begin{array}{l} \frac{A}{(A + B)}\times 100 = \text{valeur en}\% \ \frac{1}{(1 + 2)}\times 100 = 33,3\% \ \end{array} $$

Instructions à suivre pour le travail

Les informations et exemples d'utilisation ci-après facilitent le travail et contribuient à un nettoyage au résultat optimal.

Pression de service et début d'eau

Une pression elevée détache plus facilement les salissures. Plus le débit d'eau est élevé, straße est l'évacuation des salissures enlevées.

Nettoyer les pièces et les surfaces sensibles (par exemple peinture automobile, caoutchouc) avec une basse pression ou à une distance accrue par rapport à l'objet afin d'éviter les dommages. Une pression de 100 bar est suffisante pour le nettoyage d'un vehicule.

Buse à jet plat

Utilisation universelle - pour le nettoyage des pieces et des surfaces (sensibles).

Domains d'application :

Nettoyage des vehicules et des machines Nettoyage des sols et des surfaces Nettoyage des toits et façades

Turbobuse

Pour l'élimination de salissures particulièrement tenaces sur des surfaces résistantes.

Surfaces fortement encrassées

Mouiller les surfaces fortement encrassées avec de l'eau avant le nettoyage.

Detergents :

Les nettoyants peuvent amplifier l'effet nettoyant. La puissance nettoyant peut être accrue en laissant agir pendant une durée appropriée (elle-ci dépend du détergent utilisé).

Ne pas laisser secher le détergent.

Il faut toujours utiliser le détergent avec le dosage préconisé et observer les consignes d'utilisation correspondantes du détergent.

Nettoyage mécanique :

Les couches de salissures qui adhérent fortement peuvent être éliminées plus facilement en utilisant en plus la turbobuse ou la turbo-brosse.

Arrêt

Tournier l'interrupteur de l'appareil dans la position 0; fermerle robinet d'eau; actionner la gachette du pistonlet jusqu'acce que I'eau ne dessorte plus de la buse que goutte a goutte (I'appareil est alors depressurise); relacher la gachette du pistonlet;

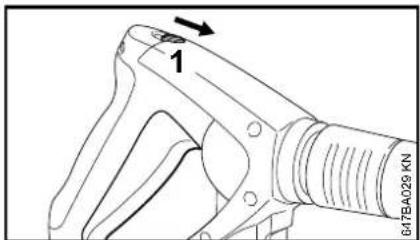

pousser le bouton de sécurité (1) dans le sens de la flèche - le pistolet est verrouillé, ce qui écarte le risque d'une mise en marche accidentelle.

Après le travail

• Débrancher la fiche de la prise de courant; debrancher let tuyau d'amenee d'eau du robinet d'eau et de l'appareil.

Cordon d'alimentation électrique

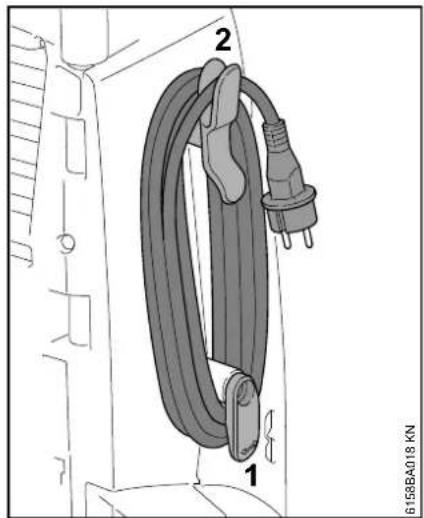

Faire basculer le support (1) vers le bas; enrouler le cordon d'alimentation électrique et l'accrocher au support (2).

Enroulement du flexible haute pression et rangement du dispositif de projection

RE 232

• Mettre le pistolet et la lance dans les supports; enrouler le flexible haute pression et l'accrocher dans les supports.

RE 272 PLUS, RE 282 PLUS

• Mettre le pistolet et la lance dans les supports; enrouler le flexible haute pression.

Rangement

Conserver l'appareil en un endroit sec et à l'abri du gel.

Si la situation hors gel n'est pas garantie, aspirer dans la pompe un produit antigel a base de glycol tel que celui qui est utilisé sur les vehicules automobiles :

• Immerger le tuyau d'aspiration d'eau dans le récipient contenant le produit antigel.
• Immerger le pistolet pulverisateur sans lance dans le même recipient. Allumer l'appareil en tenant le pistonlet pulverisateur ouvert. Actionner le pistolet pulverisateur jusqu'à ce qu'un jet régulier en sorte.
• Conserver le reste de produit antigel dans un recipient fermé.

Instructions pour la maintenance et l'entretien

Les indications se rapportent à des conditions d'utilisation normales. Pour des jours nées de travail plus longues, il faut réduire, en conséquence, les intervalles indiqués. En cas d'utilisation seulement occasionnelle, les intervalles peuvent être prolongés en conséquence.		avant de commencer le travail	après le travail ou tous les jours	une fois par période	une fois par mois	RE 232, toutes les 200 heures de fondération	RE 272, 282 toutes les 300 heures de fondération	en cas de début	en cas d'endommagement	au besoin
Machine entière	Contrôle visuel (état, étanchéité) X
	Nettoyage X				X
Niveau d'huile de la pompe haute pression	Contrôle X
Huile de la pompe haute pression Vidange	par le revendeur spécialisé1)					X2)	X2)
Raccords du flexible haute pression	Nettoyage X				X
	Graissage X
Emboute de raccord de la lance et manchon de raccord du pistolet	Nettoyage X					X
Tamis d'entrée d'eau3) dans la prise d'eau haute pression	Nettoyage X			X
	Remplacement X
Filtre à eau3)	Contrôle visuel (encrassement) X
	Nettoyage X
	Remplacement X
Buse haute pression	Nettoyage X
	Remplacement X
Orifices de ventilation Nettoyage X
Pieds d'accui	Contrôle X
	Remplacement X

1) STIHL recommande de s'adresser au revendeur spécialise STIH 2) Une seule fois, au bout des 50 premières heures de fonctionnement 3) Suivant I'equipement

Maintenance

Il faut toujours-retirer la fiche de la prise de courant avant d'entrepreneire toute opération d'entretien ou de réparation de l'appareil.

Pour garantir un fonctionnement impeccable, il est recommendé d'effectuer les opérations suivantes à chaque utilisation de l'appareil :

avant le montage, rincer le flexible d'amenée d'eau, le flexible haute pression, la lance et les accessoires avec de I'eau; Nettoyer le raccord rapide de la lance et le manchon de raccordement du pistolet pour eliminer, le cas échéant, le sable et la poussière.

Nettoyage de la buse haute pression

Si la buse est obstruée, la pression de la pompe s'éleve trop fortement et c'est pourquoi un nettoyage immédiat est nécessaire.

-Arrerter l'appareil; actionner la gachette du pistonlet jusqu'à ce que l'eau ne ressorte plus de la buse que goutte à goutte - l'appareil est alors dépressurisé; demonter la lance; - nettoyer la buse avec une aiguille appropriée;

Avis

Ne nettoyer la buse que lorsque la lance est demontee.

rincer la lance avec de I'eau, depuis le cote de la buse.

Nettoyage du filtré à eau

Lorsque le filtré à eau est encrassé, il faut le nettoyer.

Devisser le couvercle (1) - enlever l'objet filtrant (2) vers le haut; crincer soigneusement le couvercle (1) à l'eau claire; rincer soigneusement I'elément filtrant (2) à l'eau claire, de l'intérieur vers l'extérieur; controller l'element filtrant - un élément filtrant endommagé doit être remplace;

obturer l'orifice de sortie (3) avec le bout du doigt; Orincer soigneusement le boftier du filtré à l'eau claire; lubrifier le joint torque (4) du boitier du filtré et le joint torque du couvercle avec de laGRAisse pour materiaux en contact avec des produits alimentaires; monterI'elémentfiltrant; - visser et serrer le couvercle.

Nettoyage du tamis d'arrivée d'eau

Si un filtré à eau n'est pas monté, nettoyer le tamis d'arrivée d'eau une fois parSEAmeineouplussouvent, selon besoin.

• Dévisser le raccord pour flexible (1); dégager le tamis (2) en agissant prudemment avec une pince et le rincer; avant de remonter le tamis, s'assurer qu'il est intact - un tamis endommagé doit être remplace.

Nettoyage des orifices de ventilation

Veiller à ce que l'appareil soit toujours propre, pour que l'air de refroidissement puisse entra et sorting librement par ses orifices de ventilation.

Graissage des raccords

Graisser les raccords du flexible haute pression selon besoin, avec de laGRAISSSE pour materiaux en contact avec des produits alimentaires.

Contrôle des pieds d'appui

Pour garantir la stabilité de l'appareil, remplacer les deux pieds d'appui avant s'ils sont endommagés ou usés.

Contrôle du niveau d'huile

Contrôle le niveau d'huile une fois parSEMaine, ainsi qu'après chaquetransport.

• Placer l'appareil sur une surface plane et horizontale; controller si le niveau d'huile se situe entre les marques « min » et « max » - si cela n'est pas le cas : consulter le revendeur spécialise. STIHL recommende de s'adresser au revendeur spécialise STIHL.

Mise en service après un arrêt prolongé

Les résidus mineraux présents dans l'eau peuvent se déposer dans la pompe lors de périodes de stockage prolongées. Le moteur démarre alors difficilement ou pas du tout.

Raccorder l'appareil à la conduite d'eau et le rincer soigneusement à l'eau courante. Ne pas brancher la fiche secteurpendant cette opération. Insérer la fiche secteur dans la prise. Allumer l'appareil en tenant le pistonlet pulverisateur ouvert.

Conseils à suivre pour réduire l'usure et éviter les avaries

L'observation des indications du present mode d'emploi permet d'éviter une usure excessive et des dommages à l'appareil.

L'utilisation, l'entretien et le stockage de l'appareil doivent se dérouler conformément à leur description dans leprésent mode d'emploi.

L'utilisateur est seul responsable des dommages qui résultat du non-respect des consignes de sécurité, d'utilisation et d'entretien. Cela s'applique notamment aux situations suivantes :

modifications au produit non validees par STIH - utilisation d'accessoires non autorisés pour l'appareil, inappropriés ou de mauvaise qualité - utilisation non conforme de l'appareil - utilisation de l'appareil lors de manifestations sportives ou de compétitions - dommages résultat de la poursuite de l'utilisation de l'appareil avec des composants défectueux dommagesresultant du gel dommagesresultantd'une tension d'alimentationelectriqueincorrecte dommages resultant d'une alimentation en eau incorrecte (par exemple section du tuyau d'arrivée trop faible)

Travaux de maintenance

Tous les travaux mentionnés dans le chapitre « Instructions de maintenance et d'entretien » doivent être effectués régulièrement. Si ces travaux de maintenance ne peuvent pas'être réalisés par l'utilisateur lui-même, il faut alors faire appel à un distributeur.

STIHL recommende de faire effectuer les opérations de maintenance et les réparations exclusivement chez un distributeur agréé STIHL. Les distributeurs agrésés STIHL participant régulierement à des stages de perfectionnement et ont à leur disposition les informations techniques requises.

Si ces travaux sont négligés ou exécutés de manière non conforme, il peut se produit des dommages sont seul l'utilisateur sera responsable. En font notamment partie :

• Des dommages aux composants de l'appareil résultat d'un entretien non effectué en temps voulu ou insuffisant
• De la corrosion ou d'autres dommages conséquents résultat d'un stockage inapproprié
• Des dommages à l'appareil résultant de l'utilisation de pieces de rechange de mauvaise qualité

Pieces d'usage

Meme lorsqu'on utilise le nettoyeur haute pression pour les travaux prevus dans sa conception, certaines pieces subissant une usure normale et elles doivent etre remplacées en temps voulu, en fonction du genre d'utilisation et de la durée de fonctionnement. Il s'agit, entre autres, des pieces suivantes :

Buses haute pression Tuyaux flexibles haute pression

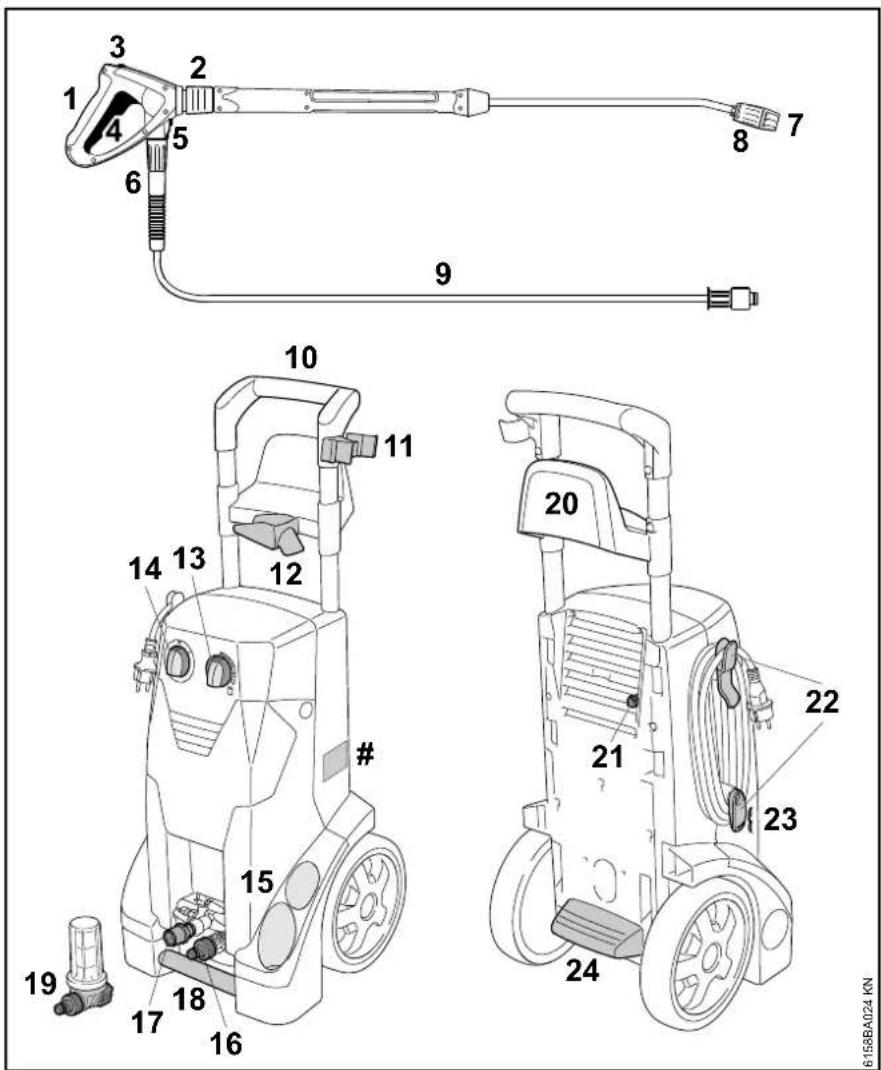

RE 232

1 Pistol 2 Raccord de lance 3 Bouton de sécurité 4 Gachette 5 Verrouillage du raccord de flexible haute pression 6 Écrou-chapeau de flexible haute pression 7 Buse 8 Douille de réglage d'aspiration de détergent 9 Flexible haute pression 10 Guidon 11 Support pour lance 12 Support pour pistol 13 Bouton de dosage de détergent 14 Interrupteur de l'appareil 15 Support pour lance

RE 232

16 Raccord de tuyau flexible sur prise d'arrivée d'eau 17 Raccord de flexible haute pression 18 Poignée de transport 19 Filtre a eau 1) 20 Support de flexible haute pression 21 Flexible d'aspiration pour réservoir de détergent 22 Support de cordon d'alimentation électrique 23Jauge d'huile 24 Cale-pied

Plaque signalétique

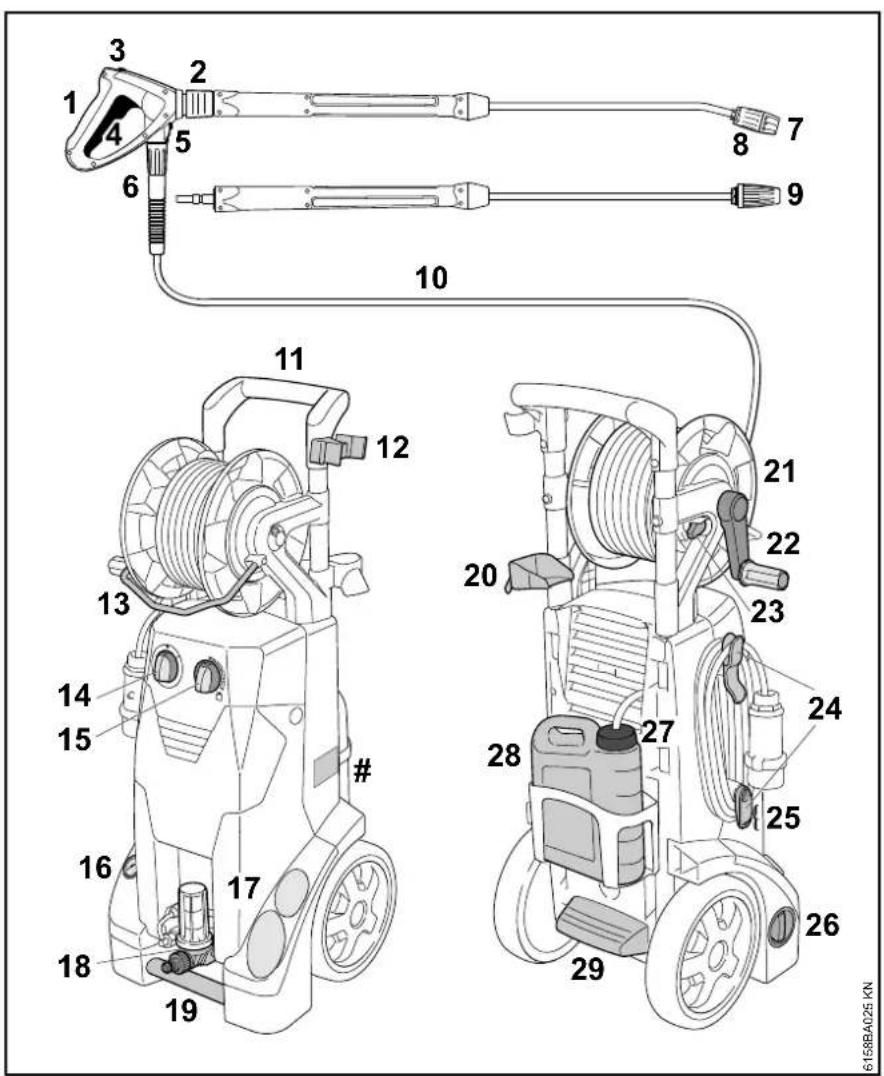

RE 272 PLUS, RE 282 PLUS

1 Pistol 2 Raccord de lance 3 Bouton de sécurité 4 Gachette 5 Verrouillage du raccord de flexible haute pression 6 Écrou-chapeau de flexible haute pression 7 Buse 8 Douille de réglage d'aspiration de détergent 9 Turbo-buse 10 Flexible haute pression 11 Guidon 12 Support pour lance 13 Etrier de guidage 14 Interrupteur de l'appareil 15 Bouton de dosage de détergent 16 Manometre

RE 272 PLUS, RE 282 PLUS

17 Support pour lance 18 Prise d'arrivée d'eau avec filtré à eau et raccord pour tuyau flexible 19 Poignée de transport 20 Support pour pistol 21 Enrouleur de flexible 22 Manivelle d'enrouleur de flexible 23 Verrou d'enrouleur de flexible 24 Support de cordon d'alimentation électrique 25 Jauge d'huile 26 Bouton de régulation de pression / débit 27 Bouchon de réservoir à détergent 28 Réservoir à détergent 29 Cale-pied Plaque signalétique

Caracteristiques techniques

	RE 232 RE 232	1)	RE 232	RE 272 PLUS	RE 272 PLUS4)	RE 282 PLUS
Caracteristiques de branchement sur secteur:	230 V	230 V	220 V	230 V	220 V	400 V
	1~	1~	1~	1~	1~	3~
	50 Hz	50 Hz	60 Hz	50 Hz	50 Hz	50 Hz
Puisance (UE) 2019/1781 §2(2) (j):	3,3 kW	3 kW	3,1 kW	3 kW	3 kW	3,5 kW
Fusible (caracteristique « C » ou « K »):	16 A	13 A	15 A	16 A	16 A	10 A
Classe de protection : I I I I	I I
Type de protection :	IP X5	IP X5	IP X5	IP X5	IP X5	IP X5
Pression de service :	14,5 MPa (145 bar)	12,5 MPa (125 bar)	13,5 MPa (135 bar)	15 MPa (150 bar)	15 MPa (150 bar)	16 MPa (160 bar)
Pression max. admissible :	20 MPa (200 bar)	18 MPa (180 bar)	20 MPa (200 bar)	20 MPa (200 bar)	20 MPa (200 bar)	20 MPa (200 bar)
Pression max. d'eau d'alimentation :	1 MPa (10 bar)	1 MPa (10 bar)	1 MPa (10 bar)	1 MPa (10 bar)	1 MPa (10 bar)	1 MPa (10 bar)
Débit d'eau max.:	660 l/h	660 l/h	610 l/h	620 l/h	620 l/h	760 l/h
Débit d'eau selon la norme EN 60335-2-79 :	590 l/h	590 l/h	560 l/h	560 l/h	560 l/h	700 l/h
Hauteur max. d'aspiration :	1 m	1 m	1 m	1 m	1 m	1 m
Température max. d'arri-vée d'eau avec alimentation en eau sous pression :	60 °C (> 40 °CMax. 1h)	60 °C (> 40 °CMax. 1h)	60 °C (> 40 °CMax. 1h)	60 °C (> 40 °CMax. 1h)	60 °C (> 40 °CMax. 1h)	60 °C (> 40 °CMax. 1h)
Température max. d'arri-vée d'eau en mode aspiration :	40 °C	40 °C	40 °C	40 °C	40 °C	40 °C
Force de recul max.:	24,6 N2)	24,1 N2)	21 N2)22,3 N3)	22,7 N2)24,2 N3)	22,7 N2)	29,6 N2)31,5 N3)
Longueur env. :	392 mm	392 mm	392 mm	392 mm	392 mm	392 mm
Largeur env. :	390 mm	390 mm	390 mm	390 mm	390 mm	390 mm
Hauteur env. :	1164 mm	1164 mm	1164 mm	1164 mm	1164 mm	1164 mm

français Niveau sonores et taux de vibrations

	RE 232 RE 232	1)	RE 232	RE 272 PLUS	RE 272 PLUS4)	RE 282 PLUS
Poids (avec dispositif de projection et flexible haute pression):	env. 36 kg	env. 36 kg	env. 37 kg	env. 42 kg	env. 42 kg	env. 42 kg
Longueur de flexible haute pression (tresse métallique):	10 m, DN 06	10 m, DN 06	10 m, DN 06	15 m, DN 06	15 m, DN 06	15 m, DN 06
1) Grande-Bretagne2) Buse à jet plat3) Turbobuse4) Argentine

	RE 232	RE 272 PLUS	RE 272 PLUS \( {}^{1)} \)	RE 282 PLUS
Niveau de pression sonore Lpa suivant ISO 3744 (à 1 m de distance)	75,7 dB(A)	72,4 dB(A)	76 dB(A)	73,4 dB(A)
Niveau de puissance acous-tique \( {\mathrm{L}}_{\mathrm{{wa}}} \) suivant ISO 3744	89,9 dB(A)	86,6 dB(A)	86,6 dB(A)	87,6 dB(A)
Taux de vibrations \( {a}_{hy} \) à la poi-gnée, suivant ISO 5349	\( < 2,5\mathrm{\;m}/{\mathrm{s}}^{2} \)	\( < 2,5\mathrm{\;m}/{\mathrm{s}}^{2} \)	\( < 2,5\mathrm{\;m}/{\mathrm{s}}^{2} \)	\( < 2,5\mathrm{\;m}/{\mathrm{s}}^{2} \)
1) Argentine

Pour le niveau de pression sonore et le niveau de puissance acoustique, la valeur K selon la directive RL 2006/42/CE est de 2,0 dB(A); pour le taux de vibrations, la valeur K selon la directive RL 2006/42/CE est de 2,0m / s² fabrication, de l'importation, de la mise sur le marché et de l'utilisation des substances chimiques. Plus plus d'informations sur le respect du règlement REACH N° (CE) 1907/2006, voir www. stihl. com/reach

REACH

REACH (enRegistrement, Evaluation et Autorisation des substances CHimiques) est le nom d'un reglement CE qui couvre le contrôle de la

Dépannage

Avant toute intervention sur la machine, retirer la fiche de la prise de courant, fermer le robinet d'eau et actionner le pistolet jusqu'à ce que la pression soit tombée.

Défaut Cause Remède
Le moteur ne démarre pas à la mise en marche (il bourdonne seulement à la mise en circuit)	La tension secteur est trop faible ou l'almen-tation électrique présente un défaut	Vérifier le branchement électrique. Vérifier la fiche, le cable et le commutateur.
	La section du cable de rallonge ne convient pas	Utiliser une rallonge de section suffisante, - voir « Branchement électrique ».
	Rallonge électrique trop longue	Brancher la machine sans rallonge elec-trique ou avec une rallonge plus courte.
	Le coupe-circuit du secteur a sauté Mettre la	machine hors tension, actionner la gachette du pistonlet jusqu'à ce que l'eau ne dessorte plus de la buse que goutte à goutte, enclencher le bouton de sécurité, enclencher le coupe-circuit du secteur.
	Pistolet de pulvérisation non actionné	À la mise en marche, actionner le pistonlet.
Le moteur se met en marche et s'arrête continulement	La pompé haute pression ou le dispositif de projection n'est pas étanche	Faire réparer la machine par le revendeur spécialisé 1).
Le moteur s'arrête La machine s'arrête	à cause d'une surchauffe du moteur	Contrôler si la tension du secteur correspond à la tension spécifique pour la machine, laisser le moteur refroidir pen-dant au moins 5 minutes.
Jet déformé, imprécis, pas clairment défini	Buse encrassée Nettoyer la buse, voir « Main-ence».	enance «.

Avonte intervention sur la machine, retirer la fiche de la prise de courant, fermer le robinet d'eau et actionner le pistolet jusqu'ate que la pression soit tombee.

Défaut Cause Remède
Variations de pression ou chute de pression	Manque d'eau Ouvrir le robinet d'eau à fond.	Respecter la hauteur d'aspiration admissible (seulement en fonctionnement avec aspiration d'eau).
	Buse haute pression de la tête de projection encrassée	Nettoyer la buse haute pression, voir « Maintenance ».
	Tamis d'entrée d'eau de la pompe obstrué	Nettoyer le tamis d'entrée d'eau, voir « Maintenance ».
	Filtre à eau de l'entrée de la pompe encrassé	Nettoyer le filtre à eau, voir « Maintenance ».
	Manque d'étanchéité de la pompe haute pres-sion, soupapes défectueuses	Faire réparer la machine par le revendeur spécifique 1).
	Buse bouchée Nettoyer la buse.
Aucun apport de détergent	Réserveoir à détergent vide	Remplir le réservoir à détergent.
	Système d'aspiration de détergent obstrué	Éliminer l'obstruction.
	Injecteur usé Faire réparer la machine par le reventeur spécifique 1).

1) STIHL commande de s'adresser au revendeur spécialise STIHL

Instructions pour les réparations

L'utilisateur de ce dispositif est autorisé à effectuer uniquement les opérations de maintenance et les réparations décrites dans la presente Notice d'emploi. Les réparations plus poussées ne doivent être effectuees que par le revendeur spécialisé.

STIHL commande de faire effectuer les opérations de maintenance et les réparations exclusivement chez le revendeur spécialisé STIHL. Les revendeurs spécialisés STIHL participant régulièrement à des stages de perfectionnement et ont à leur disposition les informations techniques requises.

Pour les réparations, monter exclusivement des pieces de rechange autorisées par STIHL pour ce dispositif ou des pieces similaires du point de vue technique. Utiliser exclusivement des pieces de rechange de haute qualité. Sinon, des accidents pourraient survenir et le dispositif risquerait d'être endommagé.

STIHL recommende d'utiliser des pieces de rechange d'origine STIHL.

Les pieces de rechange d'origine STIHL sont reconnaissables à leur reférence de piece de rechange STIHL, au nom STIHL et, le cas échéant, au symbole d'identification des pieces de rechange STIHL (les petites pieces ne portent parfois que ce symbole).

Mise au rebut

Le nettoyeur haute pres-sion, ses accessoires et leur emballage doivent etre mis au recyclage.

Ne pas jeter le nettoyeur haute pression, ses accessoires ou leur emballage à la poubelle.

Pour obtenir de plus amples informations concernant l'élimination de ces déchets, consulter le revendeur spécialisé STIHL.

Le nettoyeur haute pression, ses accessoires et leur emballage doivent etre elimines conformement a la reglementation pour la protection de I'environnement.

Déclaration de conformité UE

déclare, sous sa seule responsabilité, que le produit suivant:

Genre de machine : Nettoyeur haute pression

Marque de fabrique: STIHL

Type: RE 232

Identification de la 4788

série :

Type: RE 272 PLUS

Identification de la 4788

série :

Type: RE 282 PLUS

Identification de la 4788

série :

est conforme à toutes les prescriptions applicables des directives 2011/65/UE, 2006/42/CE, 2014/30/UE et 2009/125/CE et a été développé et fabriqué conformément à la version des normes suivantes respectivement valable à la date de fabrication :

EN ISO 12100-1, EN ISO 12100-2, EN 55014-1, EN 55014-2, EN 60335-1, EN 60335-2-79, EN 61000-3-2, EN 61000-3-11, EN 50581.

Le calcul du niveau de puissance acoustique mesuré et du niveau de puissance acoustique garantia a été effectué suivant une procédure conforme à la directive 2000/14/CE, annexe V.

Niveau de puissance acoustique mesuré

RE 232 89,9 dB(A)

RE 272 PLUS 86,6 dB(A)

RE 282 PLUS 87,6 dB(A)

Niveau de puissance acoustique garanti

RE 232 91 dB(A)

RE 272 PLUS 89 dB(A)

RE 282 PLUS 90 dB(A)

Conservation des documents techniques :

L'année et le pays de fabrication de l'appareil est indiquée sur son étiquette CE.

Waibingen, le 25/01/2021

Chef du service Données, Prescriptions et Homologation Produits

Indices

Senza filtró d'acqua

especialmente après a secagem da superficie travahada.

1) STIHL adviseert de STIHL dealer
