RE 282 Plus - Hochdruckreiniger STIHL - Kostenlose Bedienungsanleitung

Produkttyp	Hochdruckreiniger
Marke	Stihl
Modell	RE 282 Plus
Betriebsdruck	16 MPa (160 bar)
Maximal zulässiger Druck	20 MPa (200 bar)
Maximaler Wasserdurchfluss	760 l/h
Leistung (EU)	3,5 kW
Stromversorgung	400V / 3~ / 50 Hz
Empfohlene Sicherung	10 A (Charakteristik C oder K)
Abmessungen (L x B x H)	392 x 390 x 1164 mm
Gewicht	Ca. 42 kg
Länge des Hochdruckschlauchs	15 m, DN 06
Maximale Zulauftemperatur	60 °C (mit Druck), 40 °C (Ansaugung)
Maximale Ansaug Höhe	1 m
Schutzklasse	I
Schutzart	IP X5
Schalldruckpegel	73,4 dB(A)
Schallleistungspegel	87,6 dB(A)
Vibrationsrate	Weniger als 2,5 m/s²
Hauptfunktionen	Druck-/Durchflussregelung, Turbodüse, Reinigungsmittelzufuhr, automatische Abschaltung, Ruhemodus, Schlauchaufroller
Wartung und Reinigung	Ölstand prüfen, Wasserzulaufsieb reinigen, Düse reinigen, Ölwechsel durch autorisierten Händler
Sicherheit	Fehlerstromschutzschalter (30 mA), Überdrucksicherheitsvorrichtung, Pistolenverriegelung, automatische Abschaltung
Ersatzteile und Reparierbarkeit	Ausschließlich Original-STIHL-Teile verwenden; Reparaturen durch autorisierten STIHL Händler
Allgemeine Informationen	Bedienungsanleitung in mehreren Sprachen verfügbar; Garantie gemäß STIHL Bedingungen

Häufig gestellte Fragen - RE 282 Plus STIHL

Wie schließe ich das Gerät an die Wasserversorgung an?

Schließen Sie den Wasserschlauch (3/4 Zoll) an den Wassereinlass des Geräts an und öffnen Sie den Wasserhahn. Vor der ersten Benutzung den Schlauch spülen, um Verunreinigungen zu entfernen.

Wie ist das Einschaltverfahren?

Öffnen Sie den Wasserhahn, rollen Sie den Hochdruckschlauch und das Netzkabel vollständig ab, schalten Sie den Schalter auf I und betätigen Sie den Pistolenabzug. Der Motor startet automatisch.

Wie stelle ich Druck und Durchfluss ein?

Verwenden Sie den Einstellknopf (1) am Gerät. Das Manometer (2) zeigt den Pumpendruck an. Drehen Sie den Knopf, um Druck und Durchfluss an die Aufgabe anzupassen.

Wie verwende ich Reinigungsmittel?

Drehen Sie die Düsenverstellhülse auf die Niederdruckposition (CHEM). Der Saugschlauch muss in den Reinigungsmittelbehälter getaucht werden. Stellen Sie die Dosierung mit dem Dosierknopf ein (von 0% bis 5%). Tragen Sie das Reinigungsmittel von unten nach oben auf und lassen Sie es nicht eintrocknen.

Was tun bei Druckabfall oder unregelmäßigem Strahl?

Überprüfen Sie die Wasserversorgung (Wasserhahn vollständig geöffnet, Schlauch nicht geknickt), reinigen Sie die Hochdruckdüse oder das Wasserzulaufsieb. Wenn das Problem bestehen bleibt, wenden Sie sich an einen autorisierten Händler.

Wie reinige ich die Hochdruckdüse?

Schalten Sie das Gerät aus, betätigen Sie die Pistole zum Druckablassen, bauen Sie die Lanze ab und reinigen Sie die Düse mit einer geeigneten Nadel. Spülen Sie dann die Lanze von der Düsenseite aus.

Welche regelmäßige Wartung ist erforderlich?

Überprüfen Sie wöchentlich den Ölstand, reinigen Sie regelmäßig das Wasserzulaufsieb und den Wasserfilter (falls montiert), und überprüfen Sie den Zustand des Hochdruckschlauchs. Die genauen Intervalle entnehmen Sie bitte der Bedienungsanleitung.

Wie lagere ich das Gerät im Winter?

Lagern Sie es an einem trockenen, frostsicheren Ort. Bei Frostgefahr saugen Sie ein Glykol-Frostschutzmittel in die Pumpe, indem Sie den Saugschlauch in die Flüssigkeit tauchen und die Pistole betätigen, bis ein gleichmäßiger Strahl kommt.

Was sind die wesentlichen Sicherheitshinweise?

Richten Sie den Strahl niemals auf Personen oder Tiere. Tragen Sie Schutzbrille und geeignete Kleidung. Berühren Sie das Netzkabel nicht mit nassen Händen. Ziehen Sie vor jedem Eingriff immer den Netzstecker.

Wo finde ich Ersatzteile oder lasse ich das Gerät reparieren?

Verwenden Sie ausschließlich Original STIHL-Ersatzteile. Für Reparaturen wenden Sie sich an einen autorisierten STIHL Fachhändler. Die Bedienungsanleitung enthält eine Liste der gängigen Verschleißteile (Düsen, Schläuche).

BEDIENUNGSANLEITUNG RE 282 Plus STIHL

Die Gebrauchsanleitung ist urhebrerechtlich geschützt.Alle Rechte bleiben vorbehalten, besonder das Recht der Vervielfälligung, Übersetzung und der Verarbeitung mit elektronischen Systemen.

deutsch

Zu dieser Gebrauchsanleitung

Bildsymbole

Samtliche Bildsymbole, die auf dem Gerat angebracht sind, sind in dieser Gebrauchsanleitung erklart.

Kennzeichnung von Textabschnitten

Warning vor Unfall- und Verletzungsgefahr für Personen sowie vor schwerwiegenden Sachschäden.

Warning vor Beschädigung des Gerätes oder einzelner Bauteile.

Technische Weiterentwicklung

STIHL arbeitet ständig an der Weiterentwicklung samtlicher Maschinen und Geräte; Änderungen des Lieferumfanges in Form, Technik und Ausstattung müssen wir uns deshalb vorbehalten.

Aus Angaben und Abbildungen dieser Gebrauchsanleitung können deshalb keine Ansprüche abgeleitet werden.

Sicherheitshinweise und Arbeitsstechnik

Besondere Sicherheitsmaßnahmen sind beim Arbeiten mit diesen Gerät nötig, weil mit elektrischem Strom gearbeitet wird.

Die gesamte Gebrauchsanleitung vor der ersten Inbetriebnahme aufmerksam lesen und für späteren Gebrauch sicheraufbewahren. Nichtbeachten der Gebrauchsanleitung kann lebensgefährlich sein.

WARNING

• Kinder oder Jugendliche dürfen nicht mit dem Gerät arbeiten. Kinder beaufsichtigen, um sicherzustellen, dass sie nicht mit dem Gerät speilen.
  Gerät nur an Personen weitergeben oder ausleihen, die mit diesen Modell und seiner Handhabung vertraut sind - stets die Gebrauchsanleitung mitgeben.
  Gerät nicht verwenden, wenn Personen ohne Schutzkleidung auf der Arbeitsfläche sind.
  Vor allen Arbeits am Gerät, z. B. Reinigung, Wartung, Austausch von Teilen - Netzsteckerziehen!
• Während der Arbeit mit einem Hochdruckreiniger konnen sich Aerosole bilden. Das Einatmen von Aerosolen kann gesundheitsgefahrnd sein. Um die notwendigen Maßnahmen zum Schutz

gegen wasserhaltige Aerosole festzulegen, muss vor der Arbeit eine Risikobeurteilung in Abhängigkeit von der zu reinigenden Oberfläche und deren Umfeld durchgefuhrt werden. Atemschutzmasken der Klasse FFP2 oder höher sind zum Schutz gegen wasserhaltige Aerosole geeignet.

Länderbezogene Sicherheitsvorschriften, z. B. von Berufsgenossenschaften, Sozialkassen, Behörden für Arbeitsschutz und andere beachesten.

Wird das Gerät nicht benutzt, ist es so abzustellen, dass niemand gefährdet wird. Gerät vor unbefugtem Zugriff sichern, Netzsteckerziehen.

Das Gerätarf nur von Personen benutzt werden, die in dessen Benutzung und Handhabung unterwiesen sind, oder den Nachweiserbringen, dass sie das Gerät sicher bedieren konnen.

Das Gerät kann von Personen mit eingeschränkten physischen, sensorischen

oder geistigen Fähigkeiten oder mangelnder Erfahrung und Wissen benutzt werden, sofern sie beaufsichtigt und für den sicheren Umgang mit dem Gerä eigengwenen wurden um die damit verbundenen Gefahren zu verstehen.

Der Benutzer ist verantwortlich für Unfälle oder Gefahren, die gegenüber anderen Personen oder deren Eigentum auftreten.

Wer zum ersten Mal mit dem Gerät arbeitet: Vom Verkäufe oder von einem anderen Fachkundigen erklären halten, wie man damit sicher umgeht.

In einigen Ländern kann der Betrieb Schall emittierender Geräte durchCOMMUNALE Bestimmungen eingeschränkt sein. Landerbezogene Vorschriften beachten.

Vor jedem Arbeitsbeginn
Gerät auf vorschrifsmäßigen
Zustand prüfen. Besonderss
auf Anschlussleitung,
Netzstecker,
Hochdruckschlauch,

Spritzeinrichtung und Sicherheitseinrichtungen achten.

Niemals mit beschädigtem Hochdruckschlauch arbeiten – sofort austauschen.

Gerät nur dann in Betriebnehmen, wenn alle Bauteile unbeschädigt sind.

Der Hochdruckschlauch dar nicht überfahren, gezogen, geknicht oder verdrecht werden.

Hochdruckschlauch oder Anschlussleitung nicht zum Ziehen oder Transporterend des Gerätes verwenden.

Der Hochdruckschlauch muss für den zulässigen Betriebsüberdruck des Gerätes zugelassen sein.

Der zulässige Betriebsüberdruck, die hochstzulässige Temperatur und das Herstelldatum sind auf der Ummantelung des Hochdruckschaues aufgedrucht. Auf den Armaturen sind zulässiger Druck und Herstelldatum angegeben.

Zubehör und Ersatzteile

WARNING

• Hochdruckschläuche, Armaturen und Kupplungen sind wichtig für die Gerätesicherheit. Nur Hochdruckschläuche, Armaturen, Kupplungen und andere Zubehör anbauen, das von STIHL für diesen Gerät zugelassen ist, oder technisch gleichartige Teile. Bei Fragen dazu an einen Fachhändler wenden. Nur hochwertiges Zubehör verwenden. Ansonsten kann die Gefahr von Unfallen oder Schäden am Gerät bestehen.
  STIHL empfeihlt STIHL Original Teile und Zubehör zu verwenden. Diese sind in ihren Eigenschaften optimal auf das Produkt und die Anforderungen des Benutzers abgestimmt.

Keine Änderungen am Gerät vornehmen - die Sicherheit kann dadurch gefährdet werden. Für Personen- und

Sachschaden, die bei der Verwendung nicht zugelassener Anbauerigte aufreten, schließ STIHL jeder Haftung aus.

Körperliche Eignung

Wer mit dem Gerät arbeitet, muss ausgeruht, gesund und in guter Verfassung sein. Wer sich aus gesundheitlichen Gründen nicht anstrengen darf, sollte seinen Arzt Fragen, ob die Arbeit mit thisem Gerät möglich ist.

Nach der Einnahme von Alkohol, Medikamenten, die das Reaktionsvermögen beeinträchtigen oder Drogen darf nicht mit dem Gerät garbeitet werden.

Einsatzbereiche

Der Hochdruckeiniger ist geeignet zum Reinigen von Flächen, Fahrzeugen, Maschinen, Behältern, Fassaden, Stallungen und zum staub- und funkenfrei entrosten.

Der Einsatz des Geräts für andere Zwecke ist nicht zulässig und kann zu Unfallen oder Schäden am Gerät führen.

Gerät nicht bei Temperaturen um oder unter 0^ (32 F) betreiben.

Bekleidung und Ausrüstung

Schuhe mit griffiger Sohlerragen.

WARNING

Um die Gefahr von Augenverletzungen zu reduzieren enganliegende Schutzbrille nach Norm EN 166 trag. Auf richtig Sitz der Schutzbrille achten.

Schutzkleidung tragen. STIHL empfeht die Verwendung eines Arbeitsanzuges, um das Risiko einer Verletzung bei unbeabsichtigter Berührung mit dem Hochdruckstrahl zu vermindern.

Transport

Beim Transport in und auf Fahrzeugen:

• Hochdruckreiniger nach den landerabhängig geltenden Vorschriften gegen Umkippen und Beschädigung sichern
• Reinigungsmittelbehälter entleeren und gegen Umkippen sichern

Wenn Gerät und Zubehör bei Temperaturen um oder unter 0^ (32 F) transportiert werden, empfehlen wir die Benutzung von Frostschutzmittel - siehe "Gerät aufbewahren".

Reinigungsmittel

WARNING

• Das Gerät wurde so entwickelt, dass die vom Hersteller angebotenen oder empfohlenen Reinigungsmittel verwendet werden können.

• Nur Reinigungsmittel verwenden, die für die Anwendung mit Hochdruckreinigern zugelassen sind. Die Verwendung ungeeigneter Reinigungsmittel oder Chemikalien konnen zu Gesundheitsgeführung, zur Beschädigung der Maschine und des zu reinigenden Objets führen. Bei Fragen dazu an einen Fachhändler wenden.

• Reinigungsmittel immer in der vorgeschreibenben Dosierung verwenden - entsprechende Anwendungshinweise des Reinigungsmittels beachten.

• Reinigungsmittel konnen gesundheitsgeführende (giftige, atzende, reizende), brennbare, leicht entzündliche Stoffe enthalten. Reinigungsmittel bei Kontakt mit den Augen oder der Haut sofort gründlich mitreichlich sauberem Wasser ausspelen. Bei Verschlucken sofort einen Arzt konsultieren. Sicherheitsdatenblätter des Herstellers beachten!

Vor dem Arbeitsen

Hochdruckreiniger nicht direkt an das Trinkwassernet anzuschreiben.

deutsch

Hochdruckreiniger nur in Verbindung mit einem Rückflussverhinderer an das Trinkwassernetz anschließen - siehe "Sonderzubehor"

WARNING

• Wenn Trinkwasser den Rückflussverhinderer durchflossen hat, wird es nicht mehr als Trinkwasser betrachtet

Gerät nicht mit verschmutzem Wasser betreiben.

Bei Gefahr des Aufretens von verschmutzem Wasser (z. B. Flierssand) muss ein entsprechender Wasserfilter verwendet werden.

Hochdruckeiniger prufen

WARNING

Der Hochdruckreiniger darf nur in betriebssicherem und unbeschädigtem Zustand betreiben werden - Unfallgefahr!
Geräteschalter muss sich leicht auf 0 betätigten halten
Geräteschalter muss sich in Stellung 0 befinden

Gerät nicht mit beschädigtem Hochdruckschlauch, Spritzeinrichtung und Sicherheitseinrichtungen betreiben
- Hochdruckschlauch und Spritzeinrichtung in einwandfreiem Zustand (sauber, leichtgangig), korrekte Montage
zur sicheren Führung mussen die Handgriffe sauber und trocken sowie frei von Öl und Schmutz sein
- Ölstand kontrollieren
- keine Änderung an den Bedienungs- und Sicherheitseinrichtungen vornehmen
Gerat rutsch- und kippsicher aufstellen. Gerat nur auf einem standfesten und ebenen Untergrund betreiben

Elektrischer Anschluss

WARNING

Stromschlaggefahr vermindern:

• Spannung und Freqenz des Gerätes (siehe Typenschild) müssen mit Spannung und Freqenz des Netzes übereinstimmen
• Anschlussleitung, Netzstecker und Verländerungsleitung auf Beschädigungen prufen. Gerät nicht mit beschädigter Anschlussleitung, Verländerungsleitung oder mit beschädigtem Netzstecker betreiben
• elektrischer Anschluss nur an einer vorschrifsmäßig installierten Steckdose
• Isolierung von Anschlussund Verlangerungsleitung, Stecker und Kupplung in einwandfreiem Zustand
• Netzstecker, Anschlussund Verlägerungsleitung, sowie elektrische Steckverbindungen niemals mit nassen Händen anfassen

WARNING

Anschluss- und Verlängerungsleitung sachgemäß verlegen:

• Mindestquerschnitt der einzelnen Leitungen beachten - siehe "Geräte elektrisch anschließen"
• Anschlussleitung soverlagen undkennzeichnen, dass sie nicht beschadigt undniemand gefahrdet werdenkann -Stolpergefahr!
  Die Verwendung ungeeigneter Verlängerungsleitungen kann gefährlich sein. Nur Verlängerungsleitungen verwenden, die für den Außenereinsatz zugelassen und entsprechend gekennzeichnet sind, sowie einen ausreichenden Leitungsquerschnitt haben

• Stecker und Kupplung der Verlängerungsleitung müssen wasserdicht sein und)dürfen nicht im Wasser liegen

• Es wird empfohlen, die Steckverbindung z. B. durch Verwendung einer Kabeltrommel mindestens 60 mm über dem Boden zu halten

• nicht an Kanten, spitzen oder scharfen Gegenständen scheuern halten
• nicht durch Türritzen oder Fensterspalten quetschen
• bei verschlungen Leitungen - Netzsteckerziehen und Kabel entwirren
  Kabeltrommeln immer ganz abwickeln, um Brandgefahr durch Überhitzung zu vermeiden

Während der Arbeit

WARNING

Keine Lösungsmittelhaltigen Flüssigkeiten oder unverdünnte Säuren sowie Lösungsmittel (z. B. Benzin, Heizöl, Farbverträner oder Aceton) ansaugen. Diese Stoffe beschädigen die am

Gerät verwendeten Materialien. Der Sprühnebel ist hochentzündlich, explosiv und gfitig.

Bei Beschädigung der Netzanschlussleitung sofort den Netzsteckerziehen - Lebensgefahr durch Stromschlag!

Gerät selbst und andere Elektrogeräte niemals mit dem Hochdruckstrahl oder dem Wasser-schlauch abspritzen - Kurzschlussgefahr!

Elektrische Anlagen, Anschlüsse und stromführung Leitungen nicht mit dem Hochdruckstrahl oder dem Wasserschlauch abspritzen - Kurzschlussgefas!

deutsch

Die Bedienungsperson darf den Flüssigkeitsstrahl weder auf sich selbst noch auf andere Personen richten, auch nicht um Kleidung oder Schuhe zu reinigen Verletzungsgefahr!

Immer für festen und sicheren Stand sorgen.

Gerat nur stehend betreiben.

Vorsicht bei Glätte, Nasse, Schnee, Eis, an Abhängen oder auf unebenem Gelände - Rutschgefahr!

Hochdruckreiniger vom Reinigungsbjekt möglichst welt entfernt abstellen.

Gerät nicht abdecken, auf ausreichende Motorbelüftung achten.

Hochdruckstrahl nicht auf Tiere richten.

Hochdruckstrahl nicht auf uneinsehbare Stellen richten.

Kinder, Tiere und Zuschauer fernhalten.

Beim Reinigen dürfen keine gefährlichen Stoffe (z. B. Asbest, Öl) von dem zu reinigenden Objekt in die Umwelt gelangen. Unbedingte einschläge Umweltrichtlinien beachten!

Keine Oberflächen aus Asbestzement mit dem Hochdruckstrahlbearbeiten. Außer dem Schmutz konnten gefährliche, lungengängige Asbestfasern gelost werden. Gefahr bestehtbesonderss nach der Trocknung der bearbeiteten Oberfläche.

Empfindliche Teile aus Gummi, Stoff o. ä. nicht mit einem Rundstrahl, z. B. mit der Rotordüse reinigen. Beim Reinigen auf genügend Abstand zwischen Hochdruckdüse und Oberfläche achten, um eine Beschädigung der zu reinigenden Oberfläche zu vermeiden.

Der Hebel der Spritzpistole mussleitung gängig sein, und sich von selbst in die Ausgangsstellung bewegen, nach dem er losgelassen wurde.

Spritzeinrichtung mit beiden Händen festhalten, um Rückstoßkraft und bei Spritzeinrichtungen mit abgewinkeltem Strahlrohr zusammen entstehendes Drehmoment sicher aufnehmen zu können.

Hochdruckschlauch nicht knicken und keine Schlingen bilden.

Anschlussleitung und Hochdruckschlauch nicht durch Überfahren, Quetschen, Zerren usw. beschädigten, vor Hitze und Öl schützen.

Anschlussleitung nicht mit dem Hochdruckstrahl berühren.

Falls das Gerät nicht bestimmungsgemäße Beanspruchung (z. B. Gewalteinwirkung durch Schlag oder Sturz) ausgesetzt wurde, unbedingt vor weiterem Betrieb auf betriebssicheren Zustand prufen - siehe auch "Vor dem Arbeiten".Auch die Funktionstuchtigkeit der Sicherheitseinrichtungen prufen.Nichtbetriebssicheres

Gerat auf keinen Fall weiter benutzen. Im Zweifelsfall Fachhändler aufsuchen.

Vor dem Verlassen des Gerätes: Gerät ausschalten - Netzsteckerziehen.

Sicherheitseinrichtung

Unzulässig hoher Druck wird beim Ansprechen der Sicherheitseinrichtung über ein Überströmventil in die Saugseite der Hochdruckpumperzurückgeleitet. Die Sicherheitseinrichtung ist worksbeitig eingestellt und darf nicht verstellt werden.

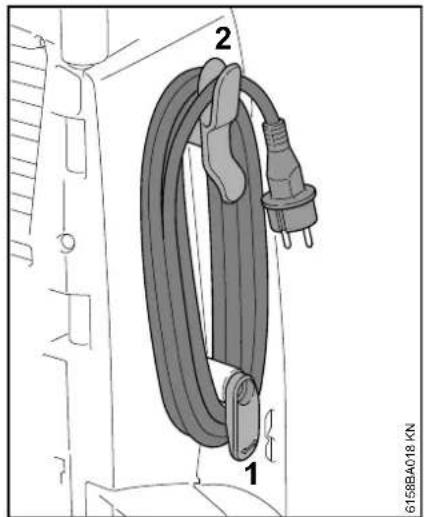

Nach der Arbeit

Gerät vor dem Verlassen ausschalten!

• Netzstecker aus der Steckdoseziehen
• Wasserzulaufschlauch zwischen Gerät und Wasserversorgung trennen

Netzstecker nicht durch Ziehen an der Anschlussleitung aus der Steckdoseziehen, am Netzstecker anfassen.

Wartung und Reparaturen

WARNING

Vor allen Arbeiten am Gerät: Netzstecker aus der Steckdoseziehen.

Heiße Oberflächenicht berühren.

• Nur hochwertige Ersatzteile verwenden. Ansonsten kann die Gefahr von Unfallen oder Schäden am Gerät bestehen. Bei Fragen dazu an einen Fachhändler wenden.
• Arbeitsen am Gerät (z. B. das Ersetzen einer beschädigten Anschlussleitung) dürfen nur von autorisierten

Fachhändern oder qualifizierten Elektro-Fachkräften ausgeführten werden, um Gefährdungen zu vermeiden.

Kunststoffeile mit einem Tuch reinigen. Scharfe Reinigungsmittel konnen den Kunststoff beschädigten.

Kuhlluftschlitze im
Motorgehause bei Bedarf
reinigen.

Gerat regelmäßig warten. Nur Wartungsarbeiten und Reparaturen ausführren, die in der Gebrauchsanleitung beschreiben sind. Alle anderen Arbeiten von einem Fachhändler ausführren halten.

STIHL empfeht STIHL Original Ersatzteile zu verwenden. Diese sind in ihren Eigenschaften optimal auf das Gerät und die Anforderungen des Benutzers abgestimmt.

STIHL empfeht
Wartungsarbeiten und Reparaturen nur beim STIHL
Fachhändler durchführten zu laden. STIHL Fachhändlern werden regelmäßig

deutsch

Schulungen angeboten und technische Informationen zur Verfugung gestellt.

Gerät komplettieren

Vor der ersten Inbetriebnahme müssen bei den Geräten verschiedene Zubehrteile montiert werden.

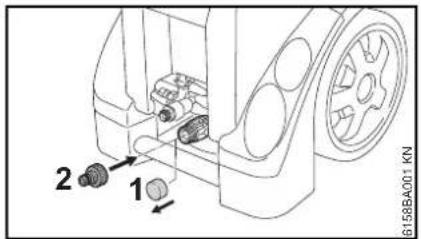

Schlauchanschluss am Wasserzulauf

ohne Wasserfilter

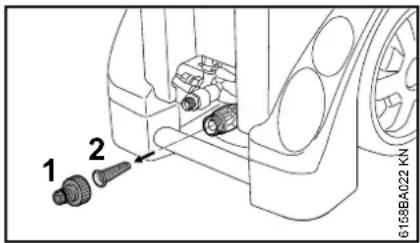

Schutzkappe (1) vom Anschlussstutzen abziehen

Darauf achten, dass das Wasserzulaufsieb im Anschlussstutzen vorhanden ist.

Schlauchanschluss (2) aufdrehen und von Hand festziehen

mit Wasserfilter

Schutzkappe (1) vom Wasserzulauf abziehen

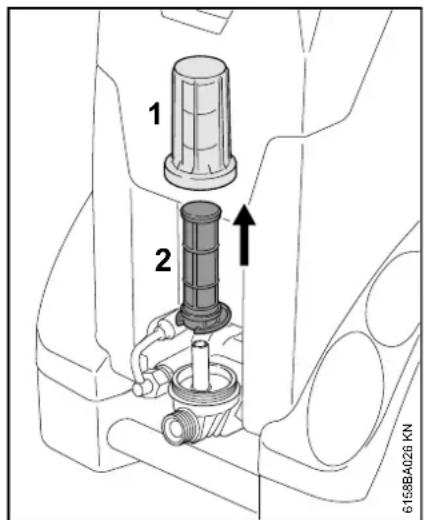

Überwurfmutter des Wasserfilters (2) ansetzen, aufdrehen und von Hand festziehen
Schlauchanschluss (3) aufdrehen und von Hand festziehen

Geräte ohne Schlauchtrommel
Anschlussstutzen am Hochdruckanschluss

Dichtring (1) auf den Hochdruckanschluss schieben
Anschlussrück (2) aufdrehen und festziehen

Geräte mit Schlauchtrommel

Drehgriff (1) auf die Kurbel (2) der Schlauchtrommel schieben und einrasten

Gerät transportieren

Hochdruckreiniger schieben

Hochdruckreiniger am Schubbugel (1) mit beiden Händen festhalten
Hochdruckreiniger mit dem Fuß an der Trittleiste (2) gegenüber, Schubbügel (1) herunterrücken und Hochdruckreiniger ausbalancieren

Transportgriff

Mit Hilfe des Transportgriffs kann der Hochdruckreiniger getragen werden.

Transport in und auf Fahrzeugen

Hochdruckreiniger nach den Ländernbhängig geltenden Vorschriften gegen Umkippen und Beschädigung sichern

Hochdruckreiniger liegend transportieren

Hochdruckreiniger auf der Rückseite liegend transportieren
Reinigungsmittelbehälter abnehmer - siehe "Reinigungsmittelbehälter abbauen, anbauen"
Reinigungsmittelbehälter entleeren oder gegen umkippen sichern

deutsch

Strahlrohr anbauen, abbauen

Schutzkappe vom Strahlrohr abziehen und für später Verwendung aufbewahren

Kupplung (1) nach hinten ziehen und halten
Strahlrho r (2) in die Aufnahme der Spritzpistole schieben, bzw. zum Abbau aus der Spritzpistole herausziehen
Kupplung (1) loslassen

Hochdruckschlauch anbauen, abbauen

Gerat ohne Schlauchtrommel

Hochdruckschlauch anbauen

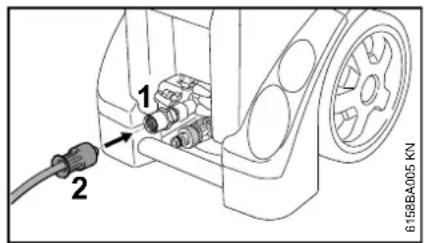

Hochdruckschlauch auf den Anschlussstutzen (1) schieben
Überwurfmutter (2) ansetzen, aufdrehen und von Hand festziehen

Hochdruckschlauch abbauen

Überwurfmutter (2) herunterdrehen
Hochdruckschauch vom Anschlussstutzen (1) ziehen

Gerat mit Schlauchtrommel

Der Hochdruckschlauch ist bereits angeschlossen.

Hochdruckschlauch an der Spritzpistole

anbauen

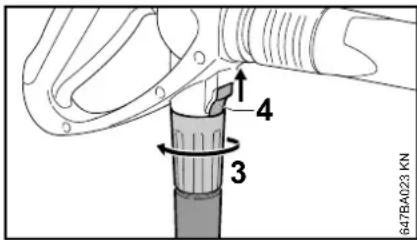

Hochdruckschlauch (1) auf den Anschlussstutzen (2) schieben
- Uberwurfmutter (3) ansetzen, aufdrehen und von Hand festziehen abbauen

Schieber (4) in Pfeilrichtung drucken und halten
- Uberwurfmutter (3) lose n und in Pfeilrichtung vom Anschlussstutz herunterdrehen

Hochdruckschlauchverlängerung

Grundsätzlich immer nur eine Hochdruckschauchveränderung (Sonderzubehör) verwenden.

deutsch

Hochdruckschauchveränderung zwischen Hochdruckschauch und Spritzpistole anschließen

Wasserversorgung herstellen

Wasserschlauch anschließen

Wasserschlauch vor Anschluss an das Gerat kurz mit Wasser spulen, damit Sand und andere Schmutzteilchen nicht in das Gerat gelangen konnen und der Wasserschlauch entluftet wird.

Durchmesser Wasserschlauch: 3/4"
Länge Wasserschlauch:	min. 10 m (um Druckimpulse abzufangen)
	max. 25 m

Kupplung (1) auf den Schlauchanschluss (2) schieren
Wasserhahn开具 Zum Entlüften des Systems:

Spritzpistole (ohne montiertem Strahlrohr) so lange betätigten, bis ein gleichmäßiger Wasserstrahl austritt

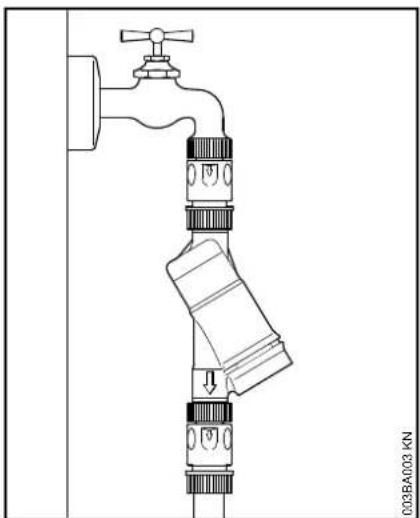

Anschluss an das Trinkwassernetz

Beim Anschluss an das Trinkwassernetz muss zwischen Wasserhahn und Schlauch ein Rückflussverhinderer installiert sein. Die Bauart des Rückflussverhinderers muss die landerabhängig geltenden Vorschriften erfüllen.

Wenn Trinkwasser den Rückflussverhinderer durchflossen hat, wird es nicht mehr als Trinkwasser betrachtet.

Die Regelungen des örtlichen Wasserversorgungsunternehmens zur Verhinderung des Rückfließen von Wasser aus dem Hochdruckreiniger in das Trinkwassernetz sind zu beachten.

deutsch

Drucklose Wasserversorgung herstellen

Der Hochdruckreiniger kann im Saugbetrieb nur mit dem Saugset (Sonderzubehör) betrieben werden.

HINWEIS

Die Verwendung eines Wasserfilters wird grundsätzlich empfohlen.

Gerat an Druckwasserversorgung anschließen und gemäß der vorliegenden Gebrauchsanleitung kurzfristig in Betriebnehmen
Gerat ausschalten
Spritzeinrichtung vom Hochdruckschauch abbauen
Schlauchanschluss vom Wasseranschluss abdrehen
Saugset mit dem mitgelieferten Anschlussstück am Wasseranschluss anschließen

Unbedingt das im Saugset mitgelieferte Anschlussstück verwenden. Die mit dem Hochdruckreiniger serialmäßig mitgelieferten Schlauchanschlüsse sind im Saugbetrieb nicht dicht und davon für das Ansagen von Wasser nicht geeignet.

Saugschlauch mit Wasser füllen und Saugglocke des Saugschlauches in Wasserbehälter tauchen - kein verschmutztes Wasser verwenden
Hochdruckschlauch mit der Hand nach unter halten
Gerat einschalten

warten, bis ein gleichmäßiger Strahl am Hochdruckschauch austritt
Gerat ausschalten
Spritzeinrichtung anschließen
Gerät mit geöffneter Spritzpistole einschalten
Spritzpistole mehrfach kurzzeitig betätig, um Gerät möglichst Schnell zu entlüften

Gerät elektrisch anschließen

Spannung und Frenz des Gerätes (siehe Typenschild) muss mit Spannung und Frenz des Netzanschlusses übereinstimmen.

Die Mindestabsicherung des Netzanschlusses muss entsprechend der Vorgabe in den Technischen Daten ausgeführst sein - siehe "Technische Daten".

Das Gerät muss an die Spannungsvorsorgung über einen Fehlerstromschutzschalter angeschlossen werden, der die Stromzufuhr unterbricht, wenn der Differenzstrom zur Erde 30 mA für 30 ms überschreitet.

Der Netzanschluss muss IEC 60364-1
sowie den landerbezogenen
Vorschriften entsprechen.

Beim Einschalten des Gerätes können auftretende Spannungsschwankungen bei ungünstigen Netzverhältnissen (hohe Netzimpedanz) andere angeschlossene Verbraucher beeinträchtigten. Bei Netzimpedanzen kleiner als 0,15 Ω sind keine Störungen zu erwarten.

Die Verlägerungsleitung muss abhängig von Netzspannung und Leitungslange den aufgeführten Mindestquerschnitt haben.

Leitungslange Mindestquerschnitt

400V/3-：

400V-415V/3\~:

bis 20 m 1,5 mm

20 m bis 50 m 2.5 mm

230V/1:

230V/3\~:

bis 20m2,5mm 2

20 m bjs 50 m 4 mm

230V-240V/1\~

bis 20m2.5mm 2

20 m bis 50 m 4 mm

200V/3\~:

bis 10m3,5mm 2

10 m bis 30 m 5,5 mm

Anschluss an die Netzsteckdose

Vor Anschluss an die

Spannungsvorsorgung prufen, ob das

Gerat ausgeschaltet ist - siehe "Gerat ausschalten"

Netzstecker aus dem oberen Halter (1)nehmen
unteren Halter (2) nach oben schwenken und Anschlussleitung abnehmer
Netzstecker des Gerätes oder Netzstecker der Veränderungsleitung in vorschrittsmäßig installierte Steckdose stecken

Gerä einschalten

WasserhahnÖffnen

HINWEIS

Gerat nur bei angeschlossen Wasserzulaufschlauch und geöffnetem Wasserhahn einschalten. Sonst entsteht Wassermangel, der zu Beschädigungen des Gerätes führen kann.
Hochdruckschlauch und Anschlussleitung vollständig ausrolten

Geräteschalter auf Stellung I
drehen - Gerät ist nun im Standby-Betrieb
Spritzpiritone auf den zu reinigenden Gegenstand richten - nie auf Personen!

Beim Einsatzen des Gerätes konnen auftretende Spannungsschwankungen bei ungünstigen Netzverhältnissen (hohe Netzimpedanz) andere angeschlossene Verbraucher beeinträchtigen.

Bei Netzimpedanzen kleiner als 0,15 Ohm sind keine Störungen zu erwarten.

deutsch

Gerat mit Schlauchtrommel

Hochdruckschauch immer vollständig von der Schlauchtrommel abwickeln. Durch den hohen Wasserdruck dehnt sich der Hochdruckschauch aus. Dies kann die Schlauchtrommel oder den Hochdruckschauch selbst beschädigen.

Schlauchtmommelsperre (1)
herausziehen
Hochdruckschauch vollständig abwickeln

Arbeiten

Spritzpistole betätigen

Spritzpistole auf den zu reinigenden Gegenstand richten - nie auf Personen!
- Rotordüse, wenn verwendet, beim Starten nach unten halten

• Sicherungshebel (1) in Pfeilrichtung schieben - der Hebel (2) wird entriegelt
  Hebel (2) durchdrücken

Der Motor schaltet automatisch ein und wird beim Loslassen des Hebels (1) wieder ausgeschaltet. Das Gerät ist dann im Standby-Betrieb.

Standby-Betrieb

Das Gerat maximal 5 min im Standby-Betrieb betreiben.

Gerat am Gerateschalter ausschalten - siehe "Gerat ausschalten",

• bei Arbeitsunterbrechungen länger als 5 min,
• bei Arbeitspausen,
• wenn das Gerät unbeaufsichtigt zurück gelassen wird.

Druck-/Mengenregulierung am Gerät

Nur RE 272 PLUS, RE 282 PLUS

An der Hochdruckpumpe konnen
Arbeitsdruck und Wassermenge für längerfristige Anpassungen an die Reinigungsaufgabe eingestellt werden.

Drehgriff (1) zum Einstellen von Arbeitsdruck und Wassermenge drehen

Das Manometer (2) zeit den Druck in der Hochdruckpumper an.

Hochdruckschauch

HINWEIS

Hochdruckschlauch nicht knicken und keine Schlingen bilden.

Auf den Hochdruckschlauch keine schweren Gegenstände stellen, und nicht mit Fahrzeugen darüber fahren.

Reinigungsmittel beimischen

Bei angebauten Hochdruckschauchveränderungen ist keine Ansaugung von Reinigungsmitteln möglich.

Reinigungsmittel kann nur im Niederdruckbetrieb angesaugt werden.

Stellhulse der Duse auf Anschlag in Richtung "CHEM" drehen = Niederdruckbetrieb

RE 232

• Ansaugschlauch soweit wie möglich in den separaten Behälter schieben

RE 272 PLUS, RE 282 PLUS

Reinigungsmittelbehälter abbauen, anbauen

Der Reinigungsmittelbehälter kann zum Befüllen, Entleeren und Reinigen vom Gerät abgenommen werden.

Deckel mit Ansaugschlauch von der Einfüllöffnung des Reinigungsmittelbehalters abdrehen
Reinigungsmittelbehälter aus der Halterungziehen

Reinigungsmittel aus

Reinigungsmittelbehälter saugen

Reinigungsmittel in der vorgeschreibenben Verdunnung in den Reinigungsmittelbehälter einfullen
- Ansaugschlauch soweit wie möglich in den Behälter schieben

deutsch

Reinigungsmittel aus separatem Behälter saugen

Deckel mit Ansaugschlauch von der Einfūlöffnung des Reinigungsmittelbehälters abdrehen
Deckel mit Ansaugschlauch auf separaten Behälter schrauben

Der Deckel hat ein Standardgewinde und passst auf die gängigen separates Behälter.
- Ansagschlauch soweit wie möglich in den separaten Behälter schieben

Alle Ausführungen

Menge des beizumischenden Reinigungsmittels mit dem Dosiergriff einstellen

Dosiergriff nach links: 0% (min) Dosiergriff nach rechts: 5% (max)

Reinigungsmittel von unter nach offen auftragen
Reinigungsmittel dürfen nicht auf dem zu reinigenden Gegenstand antrocknen Wenn kein weiteres Reinigungsmittel mehr zugemisch werden soll:
- Dosiergriff auf 0 % (min) stellen
Hochdruckreiniger bei geöffneter Spritzpistole kurze Zeit weiterlaufen lessen, bis kein Reinigungsmittel mehr aus der Düse austritt

Nach der Arbeit

Reinigungsmittelbehälter entleeren und mit klarem Wasser ausspulen
- Ansaugschlauch in klares Wasser tauchen
Spritzpistole betätigungen und Restedes Reinigungsmittels aussprülen

Reinigungsmittelkoncentration exakterechnen, einstellen

Bei einigen Reinigungsmitteln muss die Konzentration sehr exakt eingestellt werden. In thisem Fall Wasserdurchsatz und Verbrauch an Reinigungsmittel messen.

• Dosiergriff für Reinigungsmittel auf "0% (min)" stellen
  Spritzpistole in geeigneten, leeren Aufgangbehalter (>20I) halten und exakt 1 Minute betätigen
  Wassermenge "Q" im Behalter messen

2 Liter Reinigungsmittel in der vorgeschreibenben Verdunnung in ein geeignetes Gefäß (mit Skala von 0,1 I) einfllen - STIHL empfehl't STIHL Reinigungsmittel zu verwenden
- Ansaugschlauch in Gefäß halten
- Dosiergriff für Reinigungsmittel entsprechend der gewünschten Koncentration einstellen: 0% (min) bis 5% (max)
Spritzpistole in geeigneten, leeren Aufgangbehälter (>20I) halten und exakt 1 Minute betätigten
Verbrauch an Reinigungsmittel "QR" an der Skala ablesen

Berechnung der tatsächlichen Reinigungsmittel-Konzentration:

$$ \frac {Q R}{Q} \times V = \text {K o n z e n t r a t i o n} $$

• QR = Menge des verbrauchten Reinigungsmittels (in l/min)
  Q = Wassermenge ohne Reinigungsmittel (in l/min)
  V = Vorverdūnnung des Reinigungsmittels (in %)

Weicht die tatsächliche Koncentration von der gewünschten ab, Dosiergriff entsprechend nachstellen, ggf.
Messung wiederholen.

Vorverdunnung des Reinigungsmittels in % berechnen

Ist die Vorverdunnung nicht als % -Wert angegeben, kann sie mit folgender Tabelle ermittelt werden:

Verhältnis-Wert

1:1 = 50%

1:2 = 33.3%

1:3 = 25%

1:5 = 16,6%

1:10 = 9%

Beispiel:

Berechnung Verhältnis-Wert 1:2

• A = 1

B=2

$$ \begin{array}{l} \frac{A}{(A + B)}\times 100 = \text{Wert in}\% \ \frac{1}{(1 + 2)}\times 100 = 33.3\% \ \end{array} $$

Arbeitshinweise

Nachfolgende Informationen und Anwendungsbeispiele erleichtern die Arbeit und tragen zu einem optimalen Reinigungsergebnis bei.

Arbeitsdruck und Wasserdurchsatz

Hoher Druck lost den Schmutz better.
Je hoffer der Wasserdurchsatz,esto better wird der geloste Schmutz abtransportiert.

Empfindliche Teile und Oberflächen (z. B. Autolack, Gummi) mit niedrigem Druck oder größerem Abstand reinigen um Beschädigungen zu vermeiden. Für die Fahrzeugreinigung ist ein Druck von 100 bar ausreichend.

Dusen

Flachstrahlduse

Universell einsetzbar - zur Reinigung von Teilen und (sensiblen) Oberflächen.

Anwendungsgebiete:

Reinigung von Fahrzeugen und Maschinen
Boden- und Flächenreinigung
Dach- und Fassadenreinigung

Rotorduse

Zum Entfernen hartnackiger Verschmutzungen auf wichtsdahmen Oberflächen.

Starkverschmutzte Oberflächen

Stark verschmutzte Oberflächen vor dem Reinigen mit Wasser einweichen.

Reinigungsmittel:

Mit Hilfe von Reinigungsmitteln kann die Reinigungswirkung verstärkt werden. Durch entsprechende Einwirkzeit (abhängig vom verwendeten Reinigungsmittel) erhöht sich die Reinigungslistung.

Reinigungsmittel nicht antrocknen lessen.

Reinigungsmittel immer in der vorgeschrieben Dosierung verwenden und entsprechende Anwendungshinweise des Reinigungsmittels beachten.

Mechanische Reinigung:

Durch den zusätzlichen Einsatz von z. B. Rotordüse oder Waschbürste halten sich stark haftende Schmutzschichten better losen.

deutsch

Gerätausschalten

Geräteschalter auf Stellung 0 drehen
Wasserhahn schlieben
Spritzpistole betätigen, bis das Wasser nur noch aus der Düse tropf (Gerat ist jetzt drucklos)
Hebel loslassen

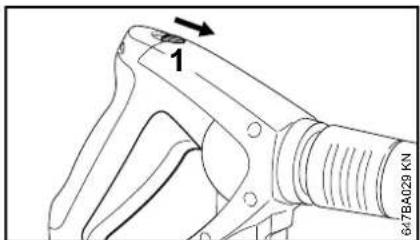

Sicherungshebel (1) in Pfeilrichtung schieben - die Spritzpistole wird verriegelt, unbeabsichtigtes Einsatzen wird so verhindert

Nach dem Arbeitsen

Netzstecker aus der Steckdoseziehen
Schlauch vom Wasserhahn und vom Gerät entfernen

Anschlussleitung

unteren Halter (1) nach unten schwenken
Anschlussleitung aufwickeln und zur Befestigung am Halter (2) einhagen

Hochdruckschauch aufwickeln und Spritzeinrichtung aufbewahren

RE 232

Pistole und Strahlrohr in die Halter einsetzen
Hochdruckschlauch aufwickeln und in den Halter einhagen

RE 272 PLUS, RE 282 PLUS

Pistole und Strahlrohr in die Halter einsetzen
Hochdruckschlauch aufwickeln

Gerä aufbewahren

Gerat in einem trockenen, frostsicheren.
Raum aufbewahren.

Ist Frostsicherheit nicht gewährleistet Frostschutzmittel auf Glykolbasis - wie bei Kraftfahrzeugen - in die Pumpe einsaugen:

Wasserzulaufschlauch in Behalter mit Frostschutzmittel tauchen
Spritzpistole ohne Strahlrohr in den gleichen Behälter tauchen
Gerat mit geoffneter Spritzpistole einschalten
Spritzpistole so lange betätig, bis ein gleichmäßiger Strahl austritt
Restfrostschutzmittel in einem geschlossenen Behälter aufbewahren

deutsch

Wartungs- und Pflegehinweise

Die Angaben beziehen sich auf normale Einsatzbedingungen. Bei längeren täglichchen Arbeitszeiten die angegebenen Intervalle entsprechend verkürzen. Bei nur gelegentlichem Einsatz können die Intervalle entsprechend verlangert werden.		vor Arbeitsbeginn	nach Arbeitsende bzw. tätig	wöchlich	monatlich	RE 232 alle 200 Betriebsstunden	RE 272, 282 alle 300 Betriebsstunden	bei Störung	bei Beschäftigung	bei Bedarf
Komplette Maschine	Sichtprüfung (Zustand, Dichtheit) X
	reinigen X				X
Ölstand der Hochdruckpumpe prüfen X
Öl der Hochdruckpumpe wechseln durch	Fachhändler 1)					X2)	X2)
Anschlüsse am Hochdruckschauch	reinigen X				X
	fetten X
Kupplungsstecker vom Strahlrohr und Kupplungsmuffe der Spritzpiste	reinigen X					X
Wasserzulaufsieb 3) im Hochdruckeingang	reinigen X			X
	ersetzen X
Wasserfilter 3)	Sichtprüfung (Verschmutzung) X
	reinigen X
	ersetzen X
Hochdruckdüse	reinigen X
	ersetzen X
Bépfungsöffnungen reinigen X
Stützfuße	prüfen X
	ersetzen X

1) STIHL empfehl den STIHL Fachhandler
2) einmalig nach den ersten 50 Betriebsstunden
3) je nach Ausstattung

Wartung

Vor Pflege oder Reinigung des Gerätes immer den Netzsteckerziehen.

Um einen problemlosen Betrieb sicherzustellen, empfehlen wir die folgenden Arbeiten bei jeder Benutzung des Gerätes durchzuführen:

Wasserschlauch, Hochdruckschauch, Strahlrohr und Zubehör vor Montage mit Wasser durchspulen
Kupplungsstecker vom Strahlrohr und Kupplungsmuffe der Spritzpistole von Sand und Staub befrien

Hochdruckduse reinigen

Eine verstopfte Duse hat einen zu hohen Pumpendruck zur Folge, weshalb eine Reinigung sofort erforderlich ist.

Gerat ausschalten
Spritzpistole betätigen, bis Wasser nur noch aus dem Spritzkopf tropft das Gerät ist jetzt drucklos
Strahrhohr abbauen
Duse mit geeigneter Nadel reinigen

HINWEIS

Düse nur reinigen, wenn das Strahlrohr abgebaut ist
Strahrohr von der Dusenseite mit Wasser durchspulen

Wasserfilter reinigen

Wasserfilter bei Verschmutzung reinigen.

Deckel (1) abdrehen
-Filtereinsatz (2) nach oben abnehmer
Deckel (1) mit klarem Wasser gründlich ausspulien

• Filtrereinsatz (2) mit klarem Wasser voninnen nach außen gründlich ausspulen
  -Filtereinsatz prufen - einen beschädigten Filtereinsatz ersetzen

Austrittsöffnung (3) mit Finger-verschlieben
-Filtergehause mit klarem Wasser gründlich abspulen
Rundddichtring (4) im Filtergehause und Rundddichtring im Deckel mit einem lebensmittelechten Schmierfett fetten
-Filtereinsatz aufsetzen
Deckel aufdrehen und festziehen

Wasserzulaufsieb reinigen

Wenn kein Wasserfilter angebaut ist, Wasserzulaufsieb je nach Bedarf einmal wochentlich oder after reinigen.

deutsch

Schlauchanschluss (1) losen
Sieb (2) vorsichtig mit einer Zange losen und abspulen
vor dem Einsetzen sicherstellen, dass das Sieb intakt ist - ein beschädigtes Sieb ersetzen

Belüftungsöffnungen reinigen

Das Gerä sauber halten, damit die Kühlluft an den Öffnungen des Gerätes frei ein- und austreten kann.

Anschlüsse fetten

Die Anschlüsse am Hochdruckschauch bei Bedarf mit einem lebensmittelechten Schmierfett fetten.

Stutzfuße prufen

Um sicheren Stand des Gerätes zu gewährleisten, die beiden vorderen Stützfuße bei Beschädigung oder Verschleiß ersetzen.

Ölstand prüfen

Wochentlich, sowie nach dem Transport den Ölstand prufen.

Gerat auf einen ebenen, waagrechten Untergrund stellen
prufen, ob der Ölstand zwischen den Markierungen "min" und "max" steht - ist dies nicht der Fall: Fachhändler aufsuchen. STIHL empfehl't den STIHL Fachhändler

Inbetriebnahme nach langer Lagerung

Durch lange Lagerzeiten konnen sich mineralische Rückstände des Wassers in der Pumpe ablagem. Dadurch lauft der Motor schwer oder gar nicht an.

Gerat an die Wasserleitung anschließen und mit Leitungswasser grundlich durchspullen, Netzstecker damit nicht einstecken
-Netzstecker in Steckdose stecken
Gerat mit geöffneter Spritzpistole einschalten

Verschleib minimieren und Schaden vermeiden

Einhalten der Vorgaben dieser Gebrauchsanleitung vermeidet übermäßigen Verschleib und Schaden am Gerät.

Benutzung, Wartung und Lagerung des Gerätes mussen so sorgfältig erfolgen, wie in dieser Gebrauchsanleitung beschrieben.

Alle Schaden, die durch Nichtbeachten der Sicherheits-, Bedienungs- und Wartungshinweise verursacht werden, hat der Benutzer selbst zu verantworten. Dies gilt insbesondere für:

• nicht von STIHL freigegebene Änderungen am Produkt
  die Verwendung von Zubehoren, die nicht für das Gerät zulässig, geeignet oder qualitativ minderwertig sind
• nicht bestimmungsgemäß Verwendung des Gerätes
  Einsatz des Gerätes bei Sport- oder Wettbewerbs-Veranstaltungen
• Folgeschäden infolge der Weiterbenutzung des Gerätes mit defekten Bauteilen
• Frostschaden
  Schaden durch falsche Spannungsvorsorgung
  Schaden durch schlechte Wasserversorgung (z. B. Querschnitt des Zulaufschlauches zu Klein)

Wartungsarbeiten

Alle im Kapitel "Wartungs- und Pflegehinweise" aufgeführten Arbeiten müssen regelmäß durchgeführt werden. Soweit diese Wartungsarbeiten nicht vom Benutzer selbst ausgeführten werden können, ist damit ein Fachhändler zu beauftragen.

STIHL empfehlt Wartungsarbeiten und Reparaturen nur beim STIHL Fachhandler durchfuhren zu halten. STIHL Fachhandlern werden regelmäßig Schulungen angeboten und technische Informationen zur Verfügung gestellt.

Werden diese Arbeiten versäumt oder unsachgemäß ausgeführrt, können Schäden entstehen, die der Benutzer selbst zu verantworten hat. Dazu zahlen unter anderem:

Schaden an Gerätekomponenten infolge nicht rechtzeitig oder unzureichend durchgeführter Wartung
- Korrosions- und andere Folgeschäden infolge unsachgemäßer Lagerung
Schaden am Gerat infolge Verwendung von qualitatv minderwertigen Ersatzteilen

VerschleiBteile

Manche Teile des Hochdruckreinigers unterliegen auch bei bestimmungsgemäßem Gebrauch einem normalen VerschleB und müssen je nach Art und Dauer derutzungrechtzeitig ersetzt werden. Dazu gehoren u. a.:

-Hochdruckdusen
Hochdruckschläuche

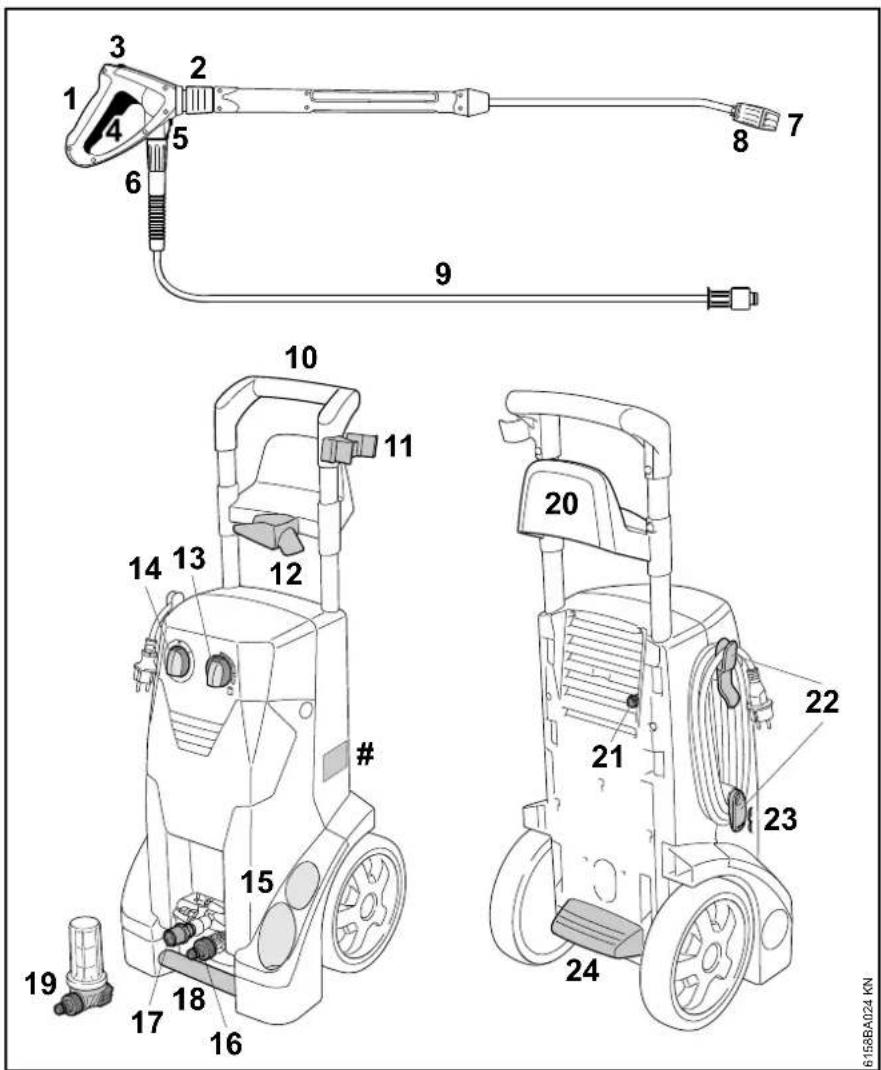

Wichtige Bauteile

RE 232

1 Spritzpistole
2 Kupplung fur Strahlrohr
3 Sicherungshebel
4 Hebel
5 Verriegelung Hochdruckschlauchanschluss
6 Überwurfmutter Hochdruckschlauch
7 Duse
8 Stellhülse für Reinigungsmittelansaugung
9 Hochdruckschlauch
10 Schubbugel
11 Halter für Strahlrohr
12 Halter für Spritzpistole
13 Dosiergriff fur Reinigungsmittel
14 Geräteschalter
15 Aufnahme für Strahlrohr # Typenschild

deutsch

RE 232

16 Schlauchanschluss Wasserzulauf
17 Anschlussstutzen für Hochdruckschlauch
18 Transportgriff
19 Wasserfilter 1)
20 Halter für Hochdruckschauch
21 Ansaugschlauch für Reinigungsmittel
22 Halter für Anschlussleitung
23 Olstandanzeige
24 Trittleiste

Typenschild

RE 272 PLUS, RE 282 PLUS

1 Spritzpistole
2 Kupplung für Strahlrohr
3 Sicherungshebel
4 HebEL
5 Verriegelung Hochdruckschlauchanschluss
6 Überwurfmutter Hochdruckschlauch
7 Duse
8 Stellhülse für Reinigungsmittelansaugung
9 Rotorduse
10 Hochdruckschlauch
11 Schubbugel
12 Halter für Strahlrohr
13 Führungsbügel
14 Geräteschalter
15 Dosiergriff fur Reinigungsmittel
16 Manometer

Typenschild

deutsch

RE 272 PLUS, RE 282 PLUS

17 Aufnahme für Strahlrohr
18 Wasserzulauf mit Wasserfilter und Schlauchanschluss
19 Transportgriff
20 Halter für Spritzpistole
21 Schlauchtrommel
22 Kurbel der Schlauchtrommel
23 Schlauchtmommelsperre
24 Halter für Anschlussleitung
25 Olstandanzeige
26 Drehgriff Druck/

Mengenregulierung

27 Deckel fur Reinigungsmittelbehälter
28 Reinigungsmittelbehälter
29 Trittleiste

Typenschild

Technische Daten

	RE 232 RE 232	1)	RE 232	RE 272 PLUS	RE 272 PLUS4)	RE 282 PLUS
Netzanschlussdaten: 230 V	1~50 Hz	230 V1~50 Hz	220 V1~60 Hz	230 V1~50 Hz	220 V1~50 Hz	400 V3~50 Hz
Leistung(EU) 2019/1781 §2(2) (j):	3,3 kW	3 kW	3,1 kW	3 kW	3 kW	3,5 kW
Absicherung (Charakteristik "C" oder "K"):	16 A	13 A	15 A	16 A	16 A	10 A
Schutzklasse: I I I I I
Schutzart:	IP X5	IP X5	IP X5	IP X5	IP X5	IP X5
Arbeitsdruck:	14,5 MPa(145 bar)	12,5 MPa(125 bar)	13,5 MPa(135 bar)	15 MPa(150 bar)	15 MPa(150 bar)	16 MPa(160 bar)
Max. zulässiger Druck:	20 MPa(200 bar)	18 MPa(180 bar)	20 MPa(200 bar)	20 MPa(200 bar)	20 MPa(200 bar)	20 MPa(200 bar)
Max. Wasserzulaufdruck:	1 MPa (10 bar)	1 MPa (10 bar)	1 MPa (10 bar)	1 MPa (10 bar)	1 MPa (10 bar)	1 MPa (10 bar)
Max. Wasserdurchsatz:	660 l/h	660 l/h	610 l/h	620 l/h	620 l/h	760 l/h
Wasserdurchsatz nachEN 60335-2-79:	590 l/h	590 l/h	560 l/h	560 l/h	560 l/h	700 l/h
Max. Saughöhe:	1 m	1 m	1 m	1 m	1 m	1 m
Max. Wasserzulauftemperatur imDruckwasserbetrieb:	60 °C (> 40 °CMax. 1h)	60 °C (> 40 °CMax. 1h)	60 °C (> 40 °CMax. 1h)	60 °C (> 40 °CMax. 1h)	60 °C (> 40 °CMax. 1h)	60 °C (> 40 °CMax. 1h)
Max. Wasserzulauftemperatur im Saugbetrieb:	40 °C	40 °C	40 °C	40 °C	40 °C	40 °C
Max. Rückstoßkraft:	24,6 N2)	24,1 N2)	21 N2)22,3 N3)	22,7 N2)24,2 N3)	22,7 N2)	29,6 N2)31,5 N3)
Länge ca.:	392 mm	392 mm	392 mm	392 mm	392 mm	392 mm
Breite ca.:	390 mm	390 mm	390 mm	390 mm	390 mm	390 mm
Höhe ca.:	1164 mm	1164 mm	1164 mm	1164 mm	1164 mm	1164 mm

deutsch
Schall- und Vibrationswerte

	RE 232 RE 232	1)	RE 232	RE 272 PLUS	RE 272 PLUS4)	RE 282 PLUS
Gewicht (mit Spritzeinrich-tung und Hochdruckschauch):	ca. 36 kg	ca. 36 kg	ca. 37 kg	ca. 42 kg	ca. 42 kg	ca. 42 kg
Länge Hochdruck-schlauch (Stahlgewebe) :	10 m, DN 06	10 m, DN 06	10 m, DN 06	15 m, DN 06	15 m, DN 06	15 m, DN 06
1) Großbritannien2) Flachstrahldüse3) Rotordüse4) Argentinien

	RE 232	RE 272 PLUS	RE 272 PLUS1)	RE 282 PLUS
Schalldruckpegel Lpa nach ISO 3744 (1 m Abstand)	75,7 dB(A)	72,4 dB(A)	76 dB(A)	73,4 dB(A)
Schalleistungspegel Lwa nach ISO 3744	89,9 dB(A)	86,6 dB(A)	86,6 dB(A)	87,6 dB(A)
Vibrationswert anv am Griff nach ISO 5349	< 2,5 m/s2	< 2,5 m/s2	< 2,5 m/s2	< 2,5 m/s2
1) Argentinien

Für den Schalldruckpegel und den Schalleistungspegel beträgt der K-Wert nach RL 2006/42/EG = 2,0 dB(A); für den Vibrationswert beträgt der K-Wert nach RL 2006/42/EG = 2,0 m/s².

REACH

REACH bezeichnete eine EG Verordnung zur Regelierung, Bewertung und Zulassung von Chemikalien.

Informationen zur Erfüllung der REACH Verordnung (EG) Nr. 1907/2006 siehe www.stihl.com/reach

Betriebsstörungen beheben

Vor Arbeiten an der Maschine Netzsteckerziehen, Wasserhahn schlieben und Spritzpistole so lange betätigten, bis der Druck abgebaut ist.

Störung Ursache Abhilfe
Motor lauft beim Einschalten nicht an (brummt beim Einschalten)	Netzspannung ist zu niedrig bzw. nicht in Ordnung	Elektrischen Anschluss überprüften Stecker, Kabel und Schalter überprüften
	Kabelveränderung mit falschem Querschnitt	Veränderung mit ausreichendem Querschnitt verwenden, siehe "Gerät elektrisch anschließen"
	Kabelveränderung zu lang Gerät ohne, oder mit kürzerer Kabelver-längerung anschließen
	Netzsherung ist abgeschaltet Gerät ausscha110alten, Spritzpistole betätigten bis Wasser nur noch aus Spritzkopf tropft, Sicherungshebel einlagen, Netzicherung einschalten
	Spritzpistole nicht betägt Spritzpistole beim Einschalten	Einschalten betätigten
Motor schaltet laufend aus und ein	Hochdruckpumpe oder Spritzeinrichtung undicht	Gerät vom Fachhändler 1) instandsetzen halten
Motor bleibt stehen Gerät schaltet wegen	Überhitzung des Motors ab	Übereinstimmung von Versorgungs- und Gerätespannung prüfen, den Motor mindestens 5 Minuten abkühlen halten
Schlechte, unklare, unsaubere Strahlform	Düse verschmutzt Düse reinigen, siehe "Wartung"
Druckschwankungen bzw. Druckabfall	Wassermangel Wasserhahn ganz öffnen	zulässige Saughöhe einhalten (nur bei Saugbetrieb)
	Hochdruckdüse im Spritzkopf verschmutzt Höchdruckdüse reinigen, siehe "Wartung"
	Wasserzulaufsieb im Pumpeneingang verstopft	Wasserzulaufsieb reinigen, siehe "Wartung"
	Wasserfilter am Pumpeneingang verschmutzt	Wasserfilter reinigen, siehe "Wartung"
	Hochdruckpumpe undicht, Ventile defekt Gär3t vom Fachhändler 1) instandsetzen halten
	Düse verstoptf	Düse reinigen

Vor Arbeiten an der Maschine Netzsteckerziehen, Wasserhahn schlieben und Spritzpistole so lange betätigten, bis der Druck abgebaut ist.

Störung Ursache Abhilfe
Reinigungsmittel bleiben aus Reinigungsmittelbehälter leer Reinigungsmittelbehälter fällen
Reinigungsmittelansaugung verstopf Verstopfung beseitigen
Injektor verschlissen Gerät vom Fachhändler	1)instandsetzen
	lassen

1) STIHL empfeihlt den STIHL Fachhandler

Reparaturhinweise Entsorgung

Benutzer these Gerates durren nur Wartungs- und Pflegearbeiten durchfuhren, die in dieser

Gebrauchsanleitung beschrieben sind.
Weitergehende Reparaturen dürfen nur Fachhändler ausführren.

STIHL empfeht Wartungsarbeiten und Reparaturen nur beim STIHL

Fachhändler durchfuhren zu halten.

STIHL Fachhandlern werden regelmäßig Schulungen angeboten und technische Informationen zur Verfügung gestellt.

Bei Reparaturen nur Ersatzteile einbauen, die von STIHL für diese Gerät zugelassen sind oder technisch gleichartige Teile. Nur hochwertige Ersatzteile verwenden. Ansonsten kann die Gefahr von Unfallen oder Schäden am Gerät bestehen.

STIHL empfehl STIHL Original

Ersatzteile zu verwenden.

STIHL Original-Ersatzteile erkennt man an der STIHL Ersatzteilnummer, am

Schriftzug STIHL und gegebenenfalls am STIHL Ersatzteilkennzeichen (auf klinen Teilen kann das Zeichen auch allein stehen).

Hochdruckreiniger, Zube-hor und Verpackung einer umweltfreundlichen Wiederverwertung zufahren.

Hochdruckreiniger, Zube-hor und Verpackung nicht mit dem Hausmull entsorgen.

Informationen zur Entsorgung sind bei einem STIHL Fachhändler erhalten.

Hochdruckreiniger, Zubehör und Verpackung vorschfristsmäßig und umweltfreundlich entsorgen.

EU-Konformitätserklarung

ANDREAS STIHL AG & Co. KG

Badstr. 115

D-71336 Waibingen

Deutschland

erklärnt in alleiniger Verantwortung, dass

Bauart: Hochdruckreini

ger

Fabrikmarke: STIHL

Typ: RE 232

Serienidentifizierung: 4788

Typ: RE 272 PLUS

Serienidentfizierung 4788

Typ: RE 282 PLUS

Serienidentfizierung 4788

den einschlagigen Bestimmungen der Richtlinien 2011/65/EU, 2006/42/EG, 2014/30/EU und 2009/125/EC entspricht und in Übereinstimmung mit den jeweils zum Produktionsdatum gültigen Versionen der folgenden Normen entwickelt und gefertigt worden ist:

EN ISO 12100-1, EN ISO 12100-2,

EN 55014-1, EN 55014-2, EN 60335-1,

EN 60335-2-79, EN 61000-3-2,

EN 61000-3-11, EN 50581

Zur Ermittlung des gemessenen und des garantierten Schalleistungspegels wurde nach Richtlinie 2000/14/EG, Anhang V verfahren.

Gemessener Schalleistungspegel

RE 232 89,9 dB(A)

RE 272 PLUS 86,6 dB(A)

RE 282 PLUS 87,6 dB(A)

Garantierter Schalleistungspegel

RE 232 91 dB(A)

RE 272 PLUS 89 dB(A)

RE 282 PLUS 90 dB(A)

Aufbewährung der Technischen Unterlagen:

ANDREAS STIHL AG & Co. KG Produktzulassung

Das Baujahr und das Herstellungsand des Gerätes ist auf dem CE-Schild des Gerätes angegeben.

Waibingen, 25.01.2021

ANDREAS STIHL AG & Co. KG
HRA 260269, Amtsgericht Stuttgart

i.V.

Dr. Jürgen Hoffmann

Leiter Erzeugnisdaten, -vorschriften und Zulassung

Anschriften

STIHL Hauptverwaltung

ANDREAS STIHL AG & Co. KG

Postfach 1771

71307 Waiblingen

STIHL Vertriebsgesellschaften

DEUTSCHLAND

STIHL Vertriebszentrale AG & Co. KG

Robert-Bosch-Straße 13

64807 Dieburg

Telefon: [phone]

ÖSTERREICH

STIHL Ges.m.b.H.

Fachmarktstraße 7

2334 Vosendorf

Telefon: [phone]

SCHWEIZ

STIHL Vertriebs AG

Isenrietstraße 4

8617 Monchaltorf

Telefon: [phone]

TSCHECHISCHE REPUBLIK

Andreas STIHL, spol. s r.o.

Chrlická 753

664 42 Modric

STIHL Importeure

BOSNIEN-HERZEGOWINA

UNIKOMERC d.o.o.

Biépe polje bb

88000 Mostar

Telefon: [phone]

Fax: [phone]

KROATIEN

UNIKOMERC - UVOZ d.o.o.

Sjedište:

Amruseva 10, 10000 Zagreb

Prodaja:

Ulica Kneza Ljudevita Posavskog 56, 10410 Velika Gorica

Telefon: [phone]

Fax: [phone]

TÜRKEI

SADAL TARIM MAKINELERI DIS

TICARET A.S.

ANDREAS STIHL AG & Co. KG

Badstr. 115

D-71336 Waibingen

Germany

ANDREAS STIHL AG & Co. KG Produktzulassung

ANDREAS STIHL AG & Co. KG
HRA 260269, Amtsgericht Stuttgart

pp

Dr. Jürgen Hoffmann

ANDREAS STIHL AG & Co. KG

Badstr. 115

D-71336 Waibingen

Allemagne

ANDREAS STIHL AG & Co. KG

Produktzulassung

ANDREAS STIHL AG & Co. KG
HRA 260269, Amtsgericht Stuttgart

P.O.

Dr. Jürgen Hoffmann

ANDREAS STIHL AG & Co. KG

Badstr. 115

D-71336 Waibingen

Alemania

declar, como unico responsable, que

ANDREAS STIHL AG & Co. KG

Produktzulassung

ANDREAS STIHL AG & Co. KG

HRA 260269, Amtsgericht Stuttgart

Atentamente,

Dr. Jürgen Hoffmann

Director de datos de produits, normas y homologacion

STIHL

ANDREAS STIHL AG & Co. KG Produktzulassung

Waiblingen, 25.01.2021

ANDREAS STIHL AG & Co. KG
HRA 260269, Amtsgericht Stuttgart

p.p.

Dr. Jürgen Hoffmann

ANDREAS STIHL AG & Co. KG

Badstr. 115

D-71336 Waibingen

Alemanha

ANDREAS STIHL AG & Co. KG

Produktzulassung

ANDREAS STIHL AG & Co. KG

HRA 260269, Amtsgericht Stuttgart

em exercício

Dr. Jürgen Hoffmann

Diretor do département de dados, dispositions do produits e homologia

RE 232, RE 272 PLUS, RE 282 PLUS

Inhoudsopgave

Technische gegevens 242

Mechanische reiniging:

ANDREAS STIHL AG & Co. KG

Badstr. 115

D-71336 Waibingen

Duitsland

ANDREAS STIHL AG & Co. KG

Produktzulassung

ANDREAS STIHL AG & Co. KG

HRA 260269, Amtsgericht Stuttgart

Bij volmacht

Dr. Jürgen Hoffmann

ANDREAS STIHL AG & Co. KG

Badstr. 115

D-71336 Waibingen

ερμανia

OJWVEIe ATOKAEOTIKn Tc EUovn OTTO PPoiov

TuTOS: IauoTko uyn

AINGTIEONS

KataokueaotnS:STIH

Movéλo: RE 232

Kwokic iipac: 4788

Movελo: RE 272 PLUS

Kwokoc aepac 4788

Movélo: RE 282 PLUS

Kwokoc aepac 4788

avTtOKpivetai OTIC oxETIKc δiataeic Twv oBnyiw 2011/65/EE, 2006/42/EK, 2014/30/EE KAI 2009/125/EK KAI exi oxEiaotei KAI kATAaKcEuaotei Oμφwva ME Ta EJNC TPOUTTA, OTWc IOXuov KATA TIV EKAOTOTE Nepoynvia TAPaywns:

EN ISO 12100-1, EN ISO 12100-2, EN 55014-1, EN 55014-2, EN 60335-1, EN 60335-2-79, EN 61000-3-2, EN 61000-3-11, EN 50581

O pooioipoos nnc metpneevns kai Eyyunuevns otaohns nxntikns 1oxuos npayatoonnke aumpwva u Tnv Odyia 2000/14/EK,napaptna V.

MeptnevntaOunnxtiKnsioxuos

RE 232 89,9 dB(A)

RE 272 PLUS 86,6 dB(A)

RE 282 PLUS 87,6 dB(A)

εμηνικα

Eyyunpevn oAeum nXnTniksIOxuos

RE 232 91 dB(A)

RE 272 PLUS 89 dB(A)

RE 282 PLUS 90 dB(A)

DiatnpnoTexvikoOaKeAou:

ANDREAS STIHL AG & Co. KG

Produktzulassung

To etos kai n xwpa kataaekueins tou N xavnpatoc avaypaoovtai otnv TIVAKiDa CE tou N xavnpatoc.

ANDREAS STIHL AG & Co. KG

HRA 260269, Amtsgericht Stuttgart

K.E.

Jyrgen Hoffmann

Ppoiaevo Tmuoc Eaov Kavoiuiv k Eypiang Poiovtw

0458-652-9021-B

INT6

www.stihl.com

0458-652-9021-B
