BEDIENUNGSANLEITUNG RE 170 Plus STIHL

STIHL RE 150 PLUS, RE 170 PLUS Gebrauchsanleitung Notice d’emploi Handleiding

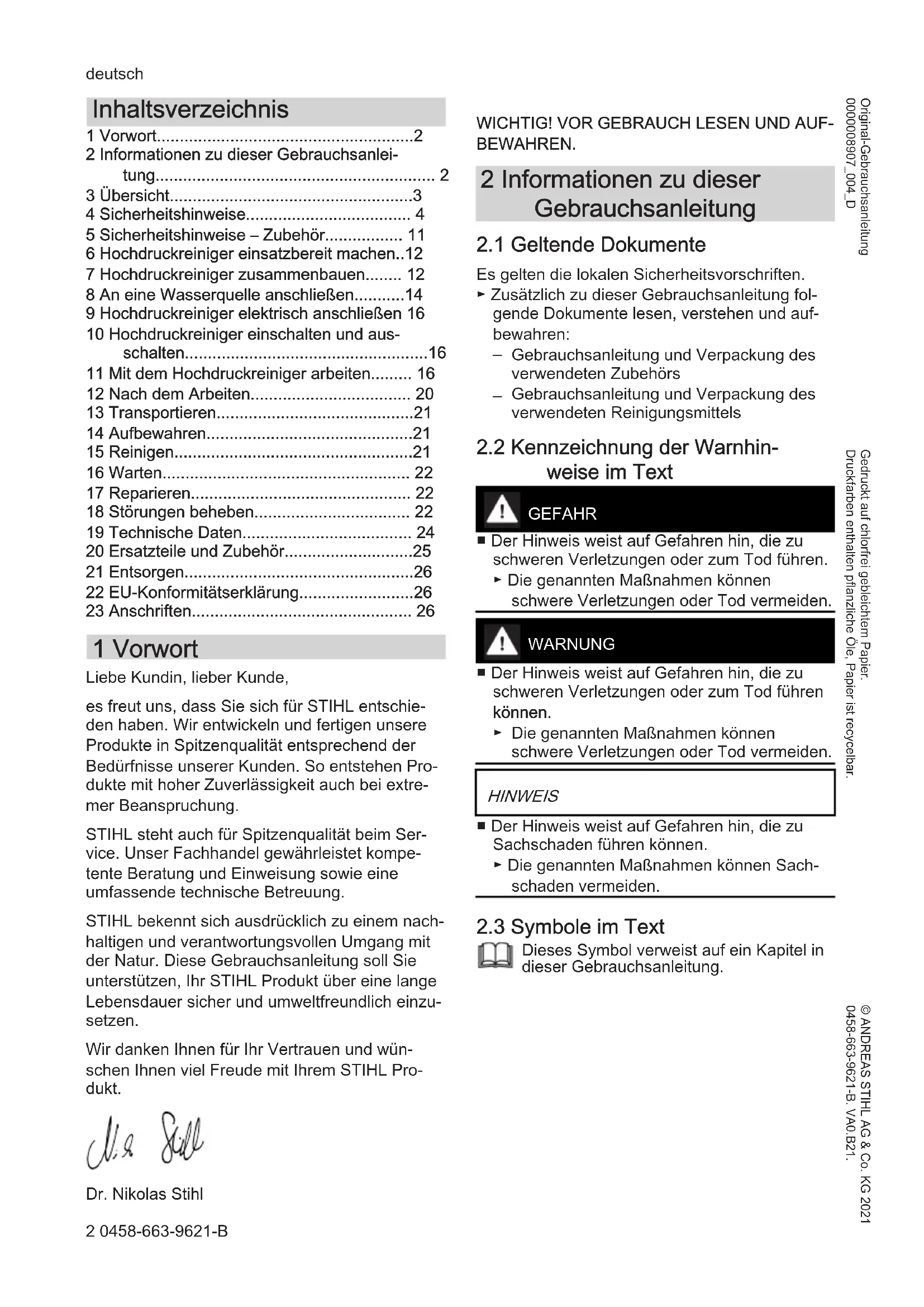

53 - 77Inhaltsverzeichnis

• 1 Vorwort p. 2
• 2 Informationen zu dieser Gebrauchsanlei‐ tung p. 2
• 3 Übersicht p. 3
• 4 Sicherheitshinweise p. 4
• 5 Sicherheitshinweise – Zubehör p. 11
• 6 Hochdruckreiniger einsatzbereit machen p. 12
• 7 Hochdruckreiniger zusammenbauen p. 12
• 8 An eine Wasserquelle anschließen p. 14
• 9 Hochdruckreiniger elektrisch anschließen 16 10 Hochdruckreiniger einschalten und aus‐ schalten p. 16
• 11 Mit dem Hochdruckreiniger arbeiten p. 16
• 12 Nach dem Arbeiten p. 20
• 13 Transportieren p. 21
• 14 Aufbewahren p. 21
• 15 Reinigen p. 21
• 16 Warten p. 22
• 17 Reparieren p. 22
• 18 Störungen beheben p. 22
• 19 Technische Daten p. 24
• 20 Ersatzteile und Zubehör p. 25
• 21 Entsorgen p. 26
• 22 EU-Konformitätserklärung p. 26
• 23 Anschriften 1 Vorwort Liebe Kundin, lieber Kunde, es freut uns, dass Sie sich für STIHL entschie‐ den haben. Wir entwickeln und fertigen unsere Produkte in Spitzenqualität entsprechend der Bedürfnisse unserer Kunden. So entstehen Pro‐ dukte mit hoher Zuverlässigkeit auch bei extre‐ mer Beanspruchung. STIHL steht auch für Spitzenqualität beim Ser‐ vice. Unser Fachhandel gewährleistet kompe‐ tente Beratung und Einweisung sowie eine umfassende technische Betreuung. STIHL bekennt sich ausdrücklich zu einem nach‐ haltigen und verantwortungsvollen Umgang mit der Natur. Diese Gebrauchsanleitung soll Sie unterstützen, Ihr STIHL Produkt über eine lange Lebensdauer sicher und umweltfreundlich einzu‐ setzen. Wir danken Ihnen für Ihr Vertrauen und wün‐ schen Ihnen viel Freude mit Ihrem STIHL Pro‐ dukt. Dr. Nikolas Stihl p. 26

WICHTIG! VOR GEBRAUCH LESEN UND AUF‐

BEWAHREN. 2 Informationen zu dieser Gebrauchsanleitung

2.1 Geltende Dokumente

Es gelten die lokalen Sicherheitsvorschriften. ► Zusätzlich zu dieser Gebrauchsanleitung fol‐ gende Dokumente lesen, verstehen und auf‐ bewahren:

Gebrauchsanleitung und Verpackung des verwendeten Zubehörs

Gebrauchsanleitung und Verpackung des verwendeten Reinigungsmittels

2.2 Kennzeichnung der Warnhin‐

weise im Text GEFAHR ■ Der Hinweis weist auf Gefahren hin, die zu schweren Verletzungen oder zum Tod führen. ► Die genannten Maßnahmen können schwere Verletzungen oder Tod vermeiden. WARNUNG ■ Der Hinweis weist auf Gefahren hin, die zu schweren Verletzungen oder zum Tod führen können.

Die genannten Maßnahmen können schwere Verletzungen oder Tod vermeiden. HINWEIS ■ Der Hinweis weist auf Gefahren hin, die zu Sachschaden führen können. ► Die genannten Maßnahmen können Sach‐ schaden vermeiden.

Dieses Symbol verweist auf ein Kapitel in dieser Gebrauchsanleitung. deutsch 2 0458-663-9621-B © ANDREAS STIHL AG & Co. KG 2021 0458-663-9621-B. VA0.B21. Gedruckt auf chlorfrei gebleichtem Papier. Druckfarben enthalten pflanzliche Öle, Papier ist recycelbar. Original-Gebrauchsanleitung 0000008907_004_D3 Übersicht

3.1 Hochdruckreiniger

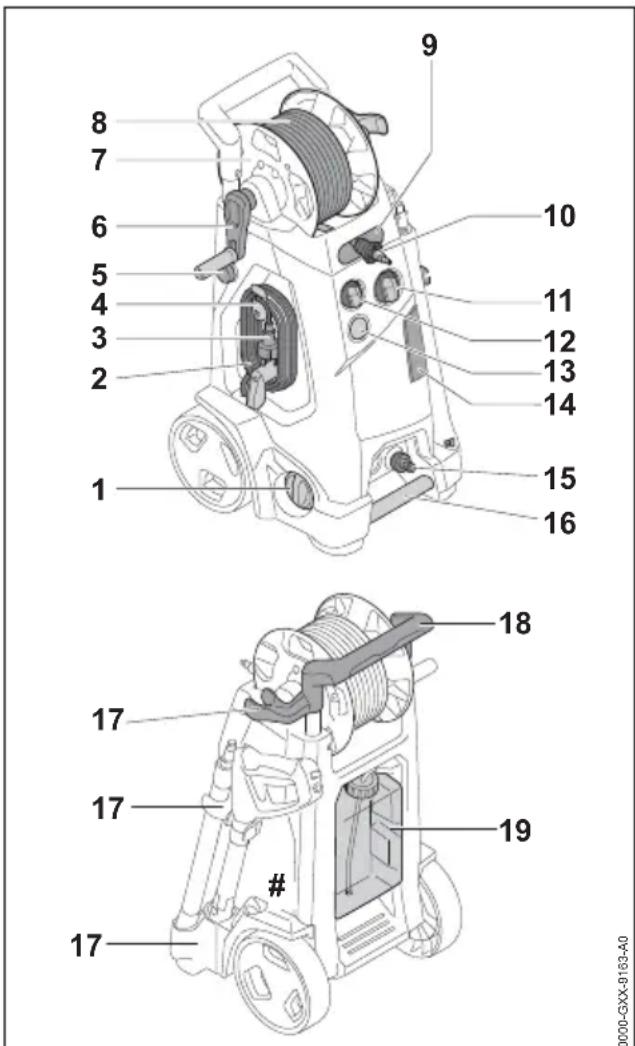

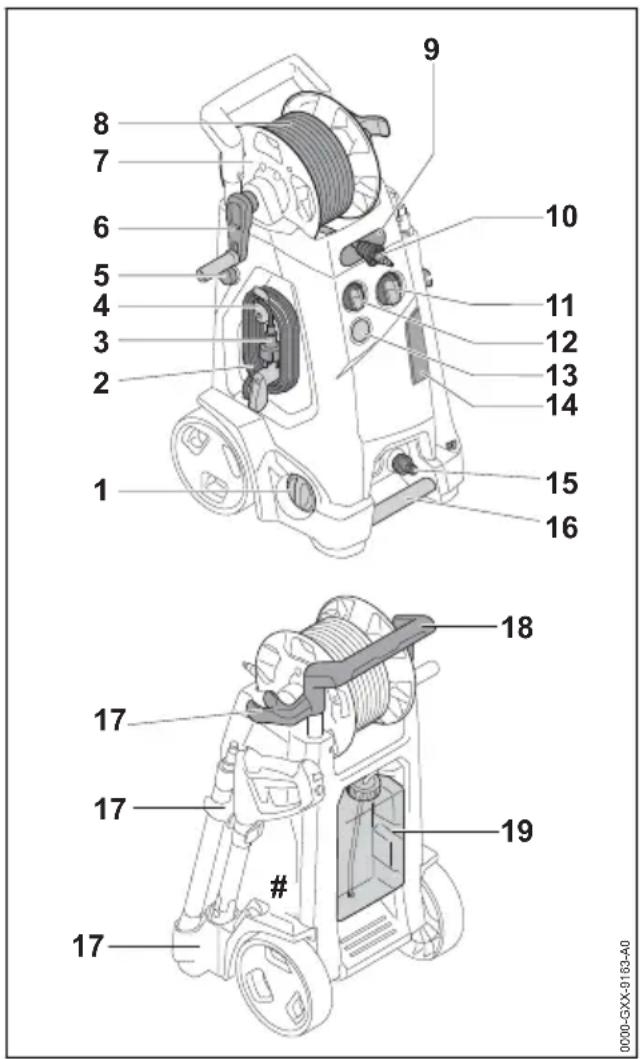

0000-GXX-9163-A0 1 Drehregler Der Drehregler dient zum Einstellen von Arbeitsdruck und Wassermenge. 2 Anschlussleitung Die Anschlussleitung verbindet den Hoch‐ druckreiniger mit dem Netzstecker. 3 Netzstecker Der Netzstecker verbindet die Anschlusslei‐ tung mit einer Steckdose. 4 Halter mit Clip Der Halter dient zum Abnehmen und Aufbe‐ wahren der Anschlussleitung und ist drehbar. Der Clip hält den Netzstecker an der aufgewi‐ ckelten Anschlussleitung. 5 Sperrknopf Der Sperrknopf blockiert die Verstellung des Griffs. 6 Kurbel Die Kurbel dient zum Drehen der Schlauch‐ trommel. 7 Schlauchtrommel Die Schlauchtrommel dient zum Aufwickeln des Hochdruckschlauchs. 8 Hochdruckschlauch Der Hochdruckschlauch leitet das Wasser von der Hochdruckpumpe zur Spritzpistole. 9 Führungsöffnung Die Führungsöffnung führt den Hochdruck‐ schlauch von vorne auf die Schlauchtrommel. 10 Stutzen Der Stutzen verbindet den Hochdruck‐ schlauch mit der Spritzpistole. 11 Drehschalter Der Drehschalter dient zum Einschalten und Ausschalten des Hochdruckreinigers. 12 Dosiergriff Der Dosiergriff dient zur Einstellung der gewünschten Dosierung von Reinigungsmit‐ tel. 13 Manometer Das Manometer zeigt den Druck der Hoch‐ druckpumpe an. 14 Klappe Die Klappe deckt die mitgelieferten Düsen und die Reinigungsnadel ab. 15 Stutzen Der Stutzen dient zum Anschluss des Was‐ serschlauchs. 16 Transportgriff Der Transportgriff dient zum Tragen des Hochdruckreinigers. 17 Halter Die Halter dienen zum Aufbewahren der Spritzeinrichtung. 18 Griff Der Griff dient zum Tragen und Bewegen des Hochdruckreinigers. 19 Reinigungsmittelbehälter Der Reinigungsmittelbehälter dient zum Rei‐ nigen mit Reinigungsmittel. # Leistungsschild mit Maschinennummer 3 Übersicht deutsch 0458-663-9621-B 33.2 Spritzeinrichtung

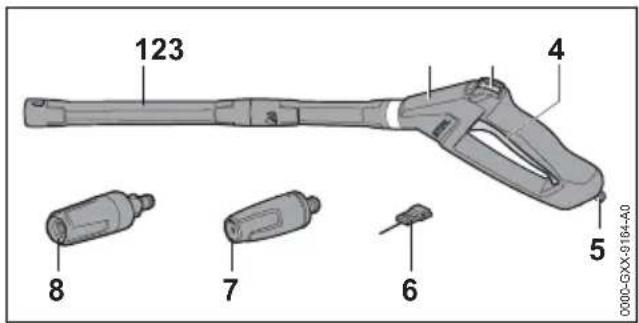

0000-GXX-9164-A0 1 Strahlrohr Das Strahlrohr verbindet die Spritzpistole mit der Düse. 2 Spritzpistole Die Spritzpistole dient zum Halten und Füh‐ ren der Spritzeinrichtung. 3 Rasthebel Der Rasthebel entsperrt den Hebel. 4 Hebel Der Hebel öffnet und schließt das Ventil in der Spritzpistole. Der Hebel startet und stoppt den Wasserstrahl. 5 Sperrhebel Der Sperrhebel hält den Stutzen in der Spritz‐ pistole. 6 Reinigungsnadel Die Reinigungsnadel dient zum Reinigen der Düsen. 7 Flachstrahldüse Die Flachstrahldüse erzeugt einen flachen Wasserstrahl. 8 Rotordüse Die Rotordüse erzeugt einen harten, rotieren‐ den Wasserstrahl.

Die Symbole können auf dem Hochdruckreiniger und der Spritzeinrichtung sein und bedeuten Fol‐ gendes: Der Rasthebel entsperrt in dieser Position den Hebel. Der Rasthebel sperrt in dieser Position den Hebel. Produkt nicht mit dem Hausmüll entsorgen.

Garantierter Schallleistungspegel nach Richtlinie 2000/14/EG in dB(A) um Schallemissionen von Produkten ver‐ gleichbar zu machen. Diese Symbole kennzeichnen original STIHL Ersatzteile und original STIHL Zubehör. 4 Sicherheitshinweise

Die Warnsymbole auf dem Hochdruckreiniger bedeuten Folgendes: Sicherheitshinweise und deren Maß‐ nahmen beachten. Gebrauchsanleitung lesen, verstehen und aufbewahren. Schutzbrille tragen.

Wasserstrahl nicht auf Perso‐ nen und Tiere richten.

Wasserstrahl nicht auf elektri‐ sche Anlagen, elektrische Anschlüsse, Steckdosen und stromführende Leitungen rich‐ ten.

Wasserstrahl nicht auf Elekt‐ rogeräte und den Hochdruck‐ reiniger richten. Falls die Anschlussleitung oder die Verlängerungsleitung beschädigt ist: Netzstecker aus der Steckdose ziehen. Hochdruckreiniger nicht direkt an das Trinkwassernetz anschließen. Hochdruckreiniger während Arbeitsun‐ terbrechungen, des Transports, der Aufbewahrung, Wartung oder Repara‐ tur ausschalten. Hochdruckreiniger nicht bei Tempera‐ turen unter 0 °C verwenden, transpor‐ tieren und aufbewahren.

4.2 Bestimmungsgemäße Verwen‐

dung Der Hochdruckreiniger STIHL RE 150 PLUS oder RE 170 PLUS dient zum Reinigen von zum Beispiel Fahrzeugen, Anhängern, Terrassen, Wegen und Fassaden. Der Hochdruckreiniger darf bei Regen nicht ver‐ wendet werden. deutsch 4 Sicherheitshinweise

4 0458-663-9621-BWARNUNG

■ Falls der Hochdruckreiniger nicht bestim‐ mungsgemäß verwendet wird, können Perso‐ nen schwer verletzt oder getötet werden und Sachschaden kann entstehen.

Hochdruckreiniger so verwenden, wie es in dieser Gebrauchsanleitung beschrieben ist. Der Hochdruckreiniger STIHL RE 150 PLUS oder RE 170 PLUS dient nicht für folgende Anwendungen:

Reinigen von Asbestzement und ähnlichen Oberflächen

Reinigen von Oberflächen, die mit bleihaltiger Farbe gestrichen oder lackiert sind

Reinigen von Oberflächen, die mit Lebensmit‐ teln in Kontakt kommen

Reinigen des Hochdruckreinigers selbst

4.3 Anforderungen an den Benut‐

zer WARNUNG ■ Benutzer ohne eine Unterweisung können die Gefahren des Hochdruckreinigers nicht erken‐ nen oder nicht einschätzen. Der Benutzer oder andere Personen können schwer verletzt oder getötet werden. ► Gebrauchsanleitung lesen, verste‐ hen und aufbewahren. ► Falls der Hochdruckreiniger an eine andere Person weitergegeben wird: Gebrauchsan‐ leitung mitgeben.

Sicherstellen, dass der Benutzer folgende Anforderungen erfüllt:

Der Benutzer ist ausgeruht.

Diese Maschine darf nicht von Personen (einschließ‐ lich Kinder) mit verringer‐ ten physischen, sensori‐ schen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden.

Der Benutzer kann die Gefahren des Hochdruckreinigers erkennen und ein‐ schätzen.

Der Benutzer ist volljährig oder der Benutzer wird entsprechend nationaler Regelungen unter Aufsicht in einem Beruf ausgebil‐ det.

Der Benutzer hat eine Unterweisung von einem STIHL Fachhändler oder einer fachkundigen Person erhalten, bevor er das erste Mal den Hochdruck‐ reiniger verwendet.

Der Benutzer ist nicht durch Alkohol, Medikamente oder Drogen beeinträch‐ tigt. ► Falls Unklarheiten bestehen: Einen STIHL Fachhändler aufsuchen.

4.4 Bekleidung und Ausstattung

Während der Arbeit können Gegenstände mit hoher Geschwindigkeit hochgeschleudert wer‐ den. Der Benutzer kann verletzt werden. ► Eine eng anliegende Schutzbrille tra‐ gen. Geeignete Schutzbrillen sind nach Norm EN 166 oder nach natio‐ nalen Vorschriften geprüft und mit der entsprechenden Kennzeichnung im Handel erhältlich.

Ein langärmliges, eng anliegendes Oberteil und eine lange Hose tragen. ■ Während der Arbeit können sich Aerosole bil‐ den. Eingeatmete Aerosole können die Gesundheit schädigen und allergische Reakti‐ onen auslösen.

Eine Risikobeurteilung in Abhängigkeit von der zu reinigenden Oberfläche und deren Umfeld durchführen.

Falls die Risikobeurteilung ergibt, dass sich Aerosole bilden: Eine Atemschutzmaske der Schutzklasse FFP2 oder einer ver‐ gleichbaren Schutzklasse tragen.

Falls der Benutzer ungeeignetes Schuhwerk trägt, kann er ausrutschen. Der Benutzer kann verletzt werden.

Festes, geschlossenes Schuhwerk mit grif‐ figer Sohle tragen. 4 Sicherheitshinweise deutsch 0458-663-9621-B 54.5 Arbeitsbereich und Umgebung WARNUNG

Unbeteiligte Personen, Kinder und Tiere kön‐ nen die Gefahren des Hochdruckreinigers und hochgeschleuderter Gegenstände nicht erken‐ nen und nicht einschätzen. Unbeteiligte Perso‐ nen, Kinder und Tiere können schwer verletzt werden und Sachschaden kann entstehen. ►Unbeteiligte Personen, Kin‐ der und Tiere aus dem Arbeitsbereich fernhalten. ►Hochdruckreiniger nicht unbeaufsichtigt lassen. ►Sicherstellen, dass Kinder nicht mit dem Hochdruckrei‐ niger spielen können.

Falls im Regen oder in feuchter Umgebung gearbeitet wird, kann es zu einem elektrischen Schlag kommen. Der Benutzer kann schwer verletzt oder getötet werden und der Hoch‐ druckreiniger kann beschädigt werden.

Nicht im Regen arbeiten. ► Hochdruckreiniger so aufstellen, dass er nicht durch herabtropfendes Wasser nass wird.

Hochdruckreiniger außerhalb des feuchten Arbeitsbereichs aufstellen. ■ Elektrische Bauteile des Hochdruckreinigers können Funken erzeugen. Funken können in leicht brennbarer oder explosiver Umgebung Brände und Explosionen auslösen. Personen können schwer verletzt oder getötet werden und Sachschaden kann entstehen.

Nicht in einer leicht brennbaren und nicht in einer explosiven Umgebung arbeiten.

4.6 Sicherheitsgerechter Zustand

Der Hochdruckreiniger ist im sicherheitsgerech‐ ten Zustand, falls folgende Bedingungen erfüllt sind:

Der Hochdruckreiniger ist unbeschädigt.

Der Hochdruckschlauch, die Kupplungen und die Spritzeinrichtung sind unbeschädigt.

Die Spritzeinrichtung ist richtig angebaut.

Die Anschlussleitung, die Verlängerungslei‐ tung und deren Netzstecker sind unbeschä‐ digt.

Der Hochdruckreiniger ist sauber und trocken.

Die Spritzeinrichtung ist sauber.

Die Bedienungselemente funktionieren und sind unverändert.

Original STIHL Zubehör für diesen Hochdruck‐ reiniger ist angebaut.

Das Zubehör ist richtig angebaut. WARNUNG

In einem nicht sicherheitsgerechten Zustand können Bauteile nicht mehr richtig funktionie‐ ren und Sicherheitseinrichtungen außer Kraft gesetzt werden. Personen können schwer ver‐ letzt oder getötet werden.

Mit einem unbeschädigten Hochdruckreini‐ ger arbeiten. ► Mit einem unbeschädigten Hochdruck‐ schlauch, unbeschädigten Kupplungen und einer unbeschädigten Spritzeinrichtung arbeiten.

Spritzeinrichtung so anbauen, wie es in die‐ ser Gebrauchsanleitung beschrieben ist. ► Mit einer unbeschädigten Anschlussleitung, Verlängerungsleitung und einem unbeschä‐ digten Netzstecker arbeiten.

Falls der Hochdruckreiniger verschmutzt oder nass ist: Hochdruckreiniger reinigen und trocknen lassen.

Falls die Spritzeinrichtung verschmutzt ist: Spritzeinrichtung reinigen. ► Hochdruckreiniger nicht verändern. ► Falls die Bedienungselemente nicht funktio‐ nieren: Nicht mit dem Hochdruckreiniger arbeiten.

Original STIHL Zubehör für diesen Hoch‐ druckreiniger anbauen. ► Zubehör so anbauen, wie es in dieser Gebrauchsanleitung oder in der Gebrauchsanleitung des Zubehörs beschrieben ist.

Gegenstände nicht in die Öffnungen des Hochdruckreinigers stecken. ► Abgenutzte oder beschädigte Hinweisschil‐ der ersetzen. ► Falls Unklarheiten bestehen: Einen STIHL Fachhändler aufsuchen.

Der Benutzer kann in bestimmten Situationen nicht mehr konzentriert arbeiten. Der Benutzer kann stolpern, fallen und schwer verletzt wer‐ den.

Ruhig und überlegt arbeiten. ► Falls die Lichtverhältnisse und Sichtverhält‐ nisse schlecht sind: Nicht mit dem Hoch‐ druckreiniger arbeiten. deutsch 4 Sicherheitshinweise 6 0458-663-9621-B► Hochdruckreiniger alleine bedienen. ► Auf Hindernisse achten. ► Auf dem Boden stehend arbeiten und das Gleichgewicht halten. Falls in der Höhe gearbeitet werden muss: Eine Hubarbeits‐ bühne oder ein sicheres Gerüst verwenden.

Falls Ermüdungserscheinungen auftreten: Eine Arbeitspause einlegen. ■ Falls sich der Hochdruckreiniger während der Arbeit verändert oder sich ungewohnt verhält, kann der Hochdruckreiniger in einem nicht sicherheitsgerechten Zustand sein. Personen können schwer verletzt werden und Sach‐ schaden kann entstehen.

Arbeit beenden, Netzstecker aus der Steck‐ dose ziehen und einen STIHL Fachhändler aufsuchen.

Hochdruckreiniger stehend betreiben. ► Hochdruckreiniger nicht abdecken um für einen ausreichenden Austausch der Kühl‐ luft zu sorgen.

Wenn der Hebel der Spritzpistole losgelassen wird, schaltet sich die Hochdruckpumpe auto‐ matisch aus und Wasser strömt nicht mehr aus der Düse. Der Hochdruckreiniger ist im Stand-By Betrieb und bleibt weiterhin einge‐ schaltet. Falls der Hebel der Spritzpistole gedrückt wird, schaltet sich die Hochdruck‐ pumpe automatisch wieder ein und Wasser strömt aus der Düse. Personen können schwer verletzt werden und Sachschaden kann entstehen. ► Wenn nicht gearbeitet wird: Hebel der Spritzpistole verriegeln. ► Hochdruckreiniger ausschalten. ► Netzstecker des Hochdruckreinigers aus der Steckdose ziehen. ■ Wasser kann bei Temperaturen unter 0 °C auf der zu reinigenden Oberfläche und in Bautei‐ len des Hochdruckreinigers gefrieren. Der Benutzer kann ausrutschen, fallen und schwer verletzt werden. Sachschaden kann entste‐ hen.

Hochdruckreiniger nicht bei Temperaturen unter 0 °C verwenden. ■ Falls am Hochdruckschlauch, am Wasser‐ schlauch oder an der Anschlussleitung gezo‐ gen wird, kann sich der Hochdruckreiniger bewegen und umfallen. Sachschaden kann entstehen.

Nicht am Hochdruckschlauch, am Wasser‐ schlauch oder an der Anschlussleitung zie‐ hen.

Falls der Hochdruckreiniger auf einer schrä‐ gen, unebenen oder unbefestigten Fläche steht, kann er sich bewegen und umfallen. Sachschaden kann entstehen.

Hochdruckreiniger auf eine waagerechte, ebene und befestigte Fläche stellen. ■ Falls in der Höhe gearbeitet wird, kann der Hochdruckreiniger oder die Spritzeinrichtung herunterfallen. Personen können schwer ver‐ letzt werden und Sachschaden kann entste‐ hen.

Eine Hubarbeitsbühne oder ein sicheres Gerüst verwenden. ► Hochdruckreiniger nicht auf eine Hubar‐ beitsbühne oder ein Gerüst stellen. ► Falls die Reichweite des Hochdruck‐ schlauchs nicht ausreicht: Hochdruck‐ schlauch mit einer Hochdruckschlauchver‐ längerung verlängern.

Spritzeinrichtung gegen Herunterfallen sichern. ■ Der Wasserstrahl kann Asbestfasern aus Oberflächen lösen. Asbestfasern können sich nach dem Trocknen in der Luft verteilen und eingeatmet werden. Eingeatmete Asbestfa‐ sern können die Gesundheit schädigen.

Asbesthaltige Oberflächen nicht reinigen. ■ Der Wasserstrahl kann Öl von Fahrzeugen oder Maschinen lösen. Das ölhaltige Wasser kann in die Erde, in Gewässer oder in die Kanalisation gelangen. Die Umwelt wird gefährdet.

Fahrzeugen oder Maschinen nur an Orten mit Ölabscheider im Wasserabfluss reini‐ gen.

Der Wasserstrahl kann zusammen mit bleihal‐ tiger Farbe bleihaltige Aerosole und bleihalti‐ ges Wasser bilden. Bleihaltige Aerosole und bleihaltiges Wasser können in die Erde, in Gewässer oder in die Kanalisation gelangen. Eingeatmete Aerosole können die Gesundheit schädigen und allergische Reaktionen auslö‐ sen. Die Umwelt wird gefährdet. ► Oberflächen, die mit bleihaltiger Farbe gestrichen oder lackiert sind, nicht reinigen. ■ Der Wasserstrahl kann empfindliche Oberflä‐ chen beschädigen. Sachschaden kann entste‐ hen.

Empfindliche Oberflächen nicht mit der Rotordüse reinigen. ► Empfindliche Oberflächen aus Gummi, Stoff, Holz und ähnlichen Materialien mit verringertem Arbeitsdruck und größerem Abstand reinigen. 4 Sicherheitshinweise deutsch 0458-663-9621-B 7■ Falls die Rotordüse während der Arbeit in ver‐ schmutztes Wasser getaucht und betrieben wird, kann die Rotordüse beschädigt werden.

Rotordüse nicht in verschmutzem Wasser betreiben. ► Falls ein Behälter gereinigt wird: Behälter leeren und Wasser während des Reinigens abfließen lassen.

Angesaugte leicht brennbare und explosive Flüssigkeiten können Brände und Explosionen auslösen. Personen können schwer verletzt oder getötet werden und Sachschaden kann entstehen.

Leicht brennbare oder explosive Flüssigkei‐ ten nicht ansaugen oder ausbringen. ■ Angesaugte reizende, ätzende und giftige Flüssigkeiten können die Gesundheit gefähr‐ den und Bauteile des Hochdruckreinigers beschädigen. Personen können schwer ver‐ letzt oder getötet werden und Sachschaden kann entstehen.

Reizende, ätzende oder giftige Flüssigkei‐ ten nicht ansaugen oder ausbringen. ■ Der starke Wasserstrahl kann Personen und Tiere schwer verletzen und Sachschaden kann entstehen. ► Wasserstrahl nicht auf Per‐ sonen und Tiere richten. ► Wasserstrahl nicht auf schlecht einsehbare Stellen richten. ► Kleidung nicht reinigen, während sie getra‐ gen wird. ► Schuhe nicht reinigen, während sie getra‐ gen werden. ■ Falls elektrische Anlagen, elektrische Anschlüsse, Steckdosen und stromführende Leitungen mit Wasser in Kontakt kommen, kann es zu einem elektrischen Schlag kom‐ men. Personen können schwer verletzt oder getötet werden und Sachschaden kann entste‐ hen. ► Wasserstrahl nicht auf elekt‐ rische Anlagen, elektrische Anschlüsse, Steckdosen und stromführende Leitungen richten.

Wasserstrahl nicht auf die Anschlussleitung oder die Verlängerungsleitung richten. ■ Falls Elektrogeräte oder der Hochdruckreini‐ ger mit Wasser in Kontakt kommen, kann es zu einem elektrischen Schlag kommen. Der Benutzer kann schwer verletzt oder getötet werden und Sachschaden kann entstehen. ► Wasserstrahl nicht auf Elekt‐ rogeräte und den Hochdruck‐ reiniger richten. ► Elektrogeräte und den Hochdruckreiniger von der zu reinigenden Oberfläche fernhal‐ ten.

Ein falsch verlegter Hochdruckschlauch kann beschädigt werden. Durch die Beschädigung kann Wasser mit hohem Druck unkontrolliert in die Umgebung entweichen. Personen kön‐ nen schwer verletzt werden und Sachschaden kann entstehen.

Wasserstrahl nicht auf den Hochdruck‐ schlauch richten. ► Hochdruckschlauch so verlegen, dass er nicht gespannt oder verwickelt ist. ► Hochdruckschlauch so verlegen, dass er nicht beschädigt, geknickt oder gequetscht wird oder scheuert.

Hochdruckschlauch vor Hitze, Öl und Che‐ mikalien schützen. ■ Ein falsch verlegter Wasserschlauch kann beschädigt werden und Personen können darüber stolpern. Personen können verletzt werden und der Wasserschlauch kann beschädigt werden.

Wasserstrahl nicht auf den Wasserschlauch richten. ► Wasserschlauch so verlegen und kenn‐ zeichnen, dass Personen nicht stolpern können.

Wasserschlauch so verlegen, dass er nicht gespannt oder verwickelt ist. ► Wasserschlauch so verlegen, dass er nicht beschädigt, geknickt oder gequetscht wird oder scheuert.

Wasserschlauch vor Hitze, Öl und Chemi‐ kalien schützen. ■ Der starke Wasserstrahl verursacht Reaktions‐ kräfte. Durch die auftretenden Reaktionskräfte kann der Benutzer die Kontrolle über die Spritzeinrichtung verlieren. Der Benutzer kann schwer verletzt werden und Sachschaden kann entstehen.

Spritzpistole mit beiden Händen festhalten. ► So arbeiten, wie es in dieser Gebrauchsan‐ leitung beschrieben ist.

4.8 Reinigungsmittel

Falls Reinigungsmittel mit der Haut oder den Augen in Kontakt kommen, können die Haut oder die Augen gereizt werden. deutsch 4 Sicherheitshinweise 8 0458-663-9621-B► Gebrauchsanleitung des Reinigungsmittels beachten. ► Kontakt mit Reinigungsmitteln vermeiden. ► Falls Kontakt mit der Haut aufgetreten ist: Betroffene Hautstellen mit reichlich Wasser und Seife abwaschen.

Falls Kontakt mit den Augen aufgetreten ist: Augen mindestens 15 Minuten mit reichlich Wasser spülen und einen Arzt aufsuchen.

Falsche oder ungeeignete Reinigungsmittel können den Hochdruckreiniger oder die Ober‐ fläche des zu reinigenden Objektes beschädi‐ gen und die Umwelt schädigen.

STIHL empfiehlt, original STIHL Reini‐ gungsmittel zu verwenden. ► Gebrauchsanleitung des Reinigungsmittels beachten. ► Falls Unklarheiten bestehen: Einen STIHL Fachhändler aufsuchen.

4.9 Wasser anschließen

WARNUNG ■ Wenn der Hebel der Spritzpistole losgelassen wird entsteht im Wasserschlauch ein Rück‐ stoß. Durch einen Rückstoß kann verschmutz‐ tes Wasser zurück in das Trinkwassernetz gedrückt werden. Das Trinkwasser kann ver‐ unreinigt werden. ► Hochdruckreiniger nicht direkt an das Trinkwassernetz anschließen. ► Vorschriften des Wasserversorgungsunter‐ nehmens beachten. Sofern gefordert, bei Anschluss an Trinkwassernetz vorschrifts‐ gemäße Systemtrennung (z.B. Rückfluss‐ verhinderer) verwenden.

Verschmutztes oder sandhaltiges Wasser kann Bauteile des Hochdruckreinigers beschä‐ digen.

Sauberes Wasser verwenden. ► Falls verschmutztes oder sandhaltiges Wasser verwendet wird: Hochdruckreiniger zusammen mit einem Wasserfilter betrei‐ ben.

Falls der Hochdruckreiniger mit zu wenig Was‐ ser versorgt wird, können Bauteile des Hoch‐ druckreinigers beschädigt werden.

Wasserhahn vollständig aufdrehen. ► Sicherstellen, dass der Hochdruckreiniger mit ausreichend Wasser versorgt wird,

4.10 Elektrisch anschließen

Kontakt mit stromführenden Bauteilen kann durch folgende Ursachen entstehen:

Die Anschlussleitung oder die Verlängerungs‐ leitung ist beschädigt.

Der Netzstecker der Anschlussleitung oder der Verlängerungsleitung ist beschädigt.

Die Steckdose ist nicht richtig installiert. GEFAHR ■ Kontakt mit stromführenden Bauteilen kann zu einem Stromschlag führen. Der Benutzer kann schwer verletzt oder getötet werden.

Sicherstellen, dass die Anschlussleitung, Verlängerungsleitung und deren Netzste‐ cker unbeschädigt sind. Falls die Anschlussleitung oder die Verlängerungsleitung beschädigt ist: ► Beschädigte Stelle nicht berühren. ► Netzstecker aus der Steckdose zie‐ hen.

Anschlussleitung, Verlängerungsleitung und deren Netzstecker mit trockenen Händen anfassen.

Netzstecker der Anschlussleitung oder Ver‐ längerungsleitung in eine richtig installierte und abgesicherte Steckdose mit Schutz‐ kontakt stecken.

Der Netzanschluss muss von einem qualifi‐ zierten Elektriker vorgenommen werden und die Anforderungen von IEC 60364-1 erfüllen. Es wird empfohlen, dass die Stromversorgung zu dieser Maschine ent‐ weder über einen Fehlerstromschutzschal‐ ter angeschlossen werden sollte, der die Energiezufuhr unterbricht, sobald der Ableitstrom zur Erde 30 mA für 30 ms über‐ schreitet, oder über einen Erdungsprüfer verfügt. ■ Eine beschädigte oder ungeeignete Verlänge‐ rungsleitung kann zu einem elektrischen Schlag führen. Personen können schwer ver‐ letzt oder getötet werden.

Eine Verlängerungsleitung mit dem richti‐ gen Leitungsquerschnitt verwenden,

Eine spritzwassergeschützte und für den Außeneinsatz zulässige Verlängerungslei‐ tung verwenden.

Eine Verlängerungsleitung verwenden, die die gleichen Eigenschaften besitzt, wie die Anschlussleitung des Hochdruckreinigers,

Es wird empfohlen, hierzu eine Kabeltrom‐ mel zu verwenden, die die Steckdose min‐ destens 60 mm über dem Boden hält. 4 Sicherheitshinweise deutsch

0458-663-9621-B 9WARNUNG

■ Während des Arbeitens kann eine falsche Netzspannung oder eine falsche Netzfrequenz zu einer Überspannung in dem Hochdruckrei‐ niger führen. Der Hochdruckreiniger kann beschädigt werden.

Sicherstellen, dass die Netzspannung und die Netzfrequenz des Stromnetzes mit den Angaben auf dem Leistungsschild des Hochdruckreinigers übereinstimmen.

Falls mehrere Elektrogeräte an einer Mehr‐ fach-Steckdose angeschlossen sind, können während der Arbeit elektrische Bauteile über‐ lastet werden. Die elektrischen Bauteile kön‐ nen sich erwärmen und einen Brand auslösen. Personen können schwer verletzt oder getötet werden und Sachschaden kann entstehen.

Hochdruckreiniger einzeln an eine Steck‐ dose anschließen. ► Hochdruckreiniger nicht an Mehrfach- Steckdosen anschließen. ■ Eine falsch verlegte Anschlussleitung und Ver‐ längerungsleitung kann beschädigt werden und Personen können darüber stolpern. Per‐ sonen können verletzt werden und die Anschlussleitung oder Verlängerungsleitung kann beschädigt werden.

Anschlussleitung und Verlängerungsleitung so verlegen, dass der Wasserstrahl sie nicht berühren kann.

Anschlussleitung und Verlängerungsleitung so verlegen und kennzeichnen, dass Perso‐ nen nicht stolpern können.

Anschlussleitung und Verlängerungsleitung so verlegen, dass sie nicht gespannt oder verwickelt sind.

Anschlussleitung und Verlängerungsleitung so verlegen, dass sie nicht beschädigt, geknickt oder gequetscht werden oder scheuern.

Anschlussleitung und Verlängerungsleitung vor Hitze, Öl und Chemikalien schützen. ► Anschlussleitung und Verlängerungsleitung auf einem trockenen Untergrund verlegen. ■ Während der Arbeit erwärmt sich die Verlän‐ gerungsleitung. Wenn die Wärme nicht abflie‐ ßen kann, kann die Wärme einen Brand auslö‐ sen.

Falls eine Kabeltrommel verwendet wird: Kabeltrommel vollständig abwickeln.

Während des Transports kann der Hochdruck‐ reiniger umkippen oder sich bewegen. Perso‐ nen können verletzt werden und Sachschaden kann entstehen.

Hebel der Spritzpistole verriegeln. ► Hochdruckreiniger ausschalten. ► Netzstecker des Hochdruckreinigers aus der Steckdose ziehen. ► Reinigungsmittelbehälter leeren und in den Hochdruckreiniger einsetzen. ► Hochdruckreiniger mit Spanngurten, Rie‐ men oder einem Netz so sichern, dass er nicht umkippen und sich nicht bewegen kann.

Wasser kann bei Temperaturen unter 0 °C in Bauteilen des Hochdruckreinigers gefrieren. Der Hochdruckreiniger kann beschädigt wer‐ den.

Hochdruckschlauch und Spritzeinrichtung entleeren. ► Falls der Hochdruckreiniger nicht frostsicher transportiert werden kann: Hochdruckreiniger mit einem Frostschutzmittel auf Glykolbasis schützen.

Kinder können die Gefahren des Hochdruck‐ reinigers nicht erkennen und nicht einschät‐ zen. Kinder können schwer verletzt werden.

Hebel der Spritzpistole verriegeln. ► Hochdruckreiniger ausschalten. ► Netzstecker des Hochdruckreinigers aus der Steckdose ziehen. ► Hochdruckreiniger außerhalb der Reich‐ weite von Kindern aufbewahren. ■ Die elektrischen Kontakte an dem Hochdruck‐ reiniger und metallische Bauteile können durch Feuchtigkeit korrodieren. Der Hoch‐ druckreiniger kann beschädigt werden.

Hochdruckreiniger sauber und trocken auf‐ bewahren. ■ Wasser kann bei Temperaturen unter 0 °C in Bauteilen des Hochdruckreinigers gefrieren. Der Hochdruckreiniger kann beschädigt wer‐ den. deutsch 4 Sicherheitshinweise 10 0458-663-9621-B► Hochdruckschlauch und Spritzeinrichtung entleeren. ► Falls der Hochdruckreiniger nicht frostsicher aufbewahrt werden kann: Hochdruckreiniger mit einem Frostschutzmittel auf Glykolbasis schützen.

4.13 Reinigen, Warten und Reparie‐

ren WARNUNG ■ Falls während der Reinigung, Wartung oder Reparatur der Netzstecker in eine Steckdose eingesteckt ist, kann der Hochdruckreiniger unbeabsichtigt eingeschaltet werden. Perso‐ nen können schwer verletzt werden und Sach‐ schaden kann entstehen.

Hebel der Spritzpistole verriegeln. ► Hochdruckreiniger ausschalten. ► Netzstecker des Hochdruckreinigers aus der Steckdose ziehen. ■ Scharfe Reinigungsmittel, das Reinigen mit einem Wasserstrahl oder spitzen Gegenstän‐ den können den Hochdruckreiniger beschädi‐ gen. Falls der Hochdruckreiniger nicht richtig gereinigt wird, können Bauteile nicht mehr richtig funktionieren und Sicherheitseinrichtun‐ gen außer Kraft gesetzt werden. Personen können schwer verletzt werden. ► Hochdruckreiniger so reinigen, wie es in dieser Gebrauchsanleitung beschrieben ist. ■ Falls der Hochdruckreiniger nicht richtig gewartet oder repariert wird, können Bauteile nicht mehr richtig funktionieren und Sicher‐ heitseinrichtungen außer Kraft gesetzt wer‐ den. Personen können schwer verletzt oder getötet werden.

Hochdruckreiniger nicht selbst warten oder reparieren. ► Falls die Anschlussleitung defekt oder beschädigt ist: Anschlussleitung von einem STIHL Fachhändler ersetzen lassen.

Falls der Hochdruckreiniger gewartet oder repariert werden muss: Einen STIHL Fach‐ händler aufsuchen. 5 Sicherheitshinweise – Zubehör

5.1 Strahlrohrverlängerung, Flä‐

chenreiniger, Rohrreinigungs‐ set, Abgewinkeltes Strahlrohr und Winkeldüse Strahlrohrverlängerung WARNUNG ■ Die Strahlrohrverlängerung verstärkt die Reak‐ tionskräfte. Durch die auftretenden Reaktions‐ kräfte kann der Benutzer die Kontrolle über die Spritzeinrichtung verlieren. Der Benutzer kann schwer verletzt werden und Sachschaden kann entstehen.

Nur eine Strahlrohrverlängerung anbauen. ► Spritzpistole mit beiden Händen festhalten. ► So arbeiten, wie es in dieser Gebrauchsan‐ leitung beschrieben ist. Flächenreiniger WARNUNG ■ Der Wasserstrahl kann den Benutzer verlet‐ zen. ► Nicht unter den Flächenreiniger grei‐ fen. ► Flächenreiniger so halten und führen, wie es in der Gebrauchsanleitung des Flächen‐ reinigers beschrieben ist. Rohrreinigungsset WARNUNG

Die Rohrreinigungsschlauch verstärkt die Reaktionskräfte. Falls der Hebel der Spritzpis‐ tole gedrückt wird und der Rohrreinigungs‐ schlauch außerhalb des Rohrs ist, kann der Rohrreinigungsschlauch unkontrolliert umher‐ schlagen. Der Benutzer kann die Kontrolle über den Rohrreinigungsschlauch verlieren. 5 Sicherheitshinweise – Zubehör deutsch 0458-663-9621-B 11Der Benutzer kann schwer verletzt werden und Sachschaden kann entstehen. ► Hochdruckreiniger erst einschalten und Hebel der Spritzpistole erst drücken, wenn der Rohrreinigungsschlauch bis zur Markie‐ rung (1) in das Rohr eingeschoben ist.

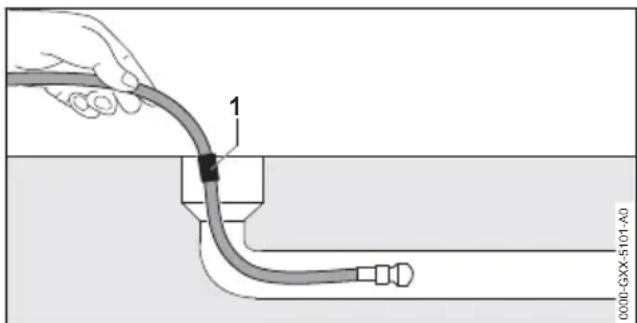

Wenn die Markierung am Rohrreinigungs‐ schlauch beim Herausziehen sichtbar ist:

Hebel der Spritzpistole loslassen

Hochdruckreiniger ausschalten

Wasserhahn schließen

Spritzpistole betätigen: Der Wasser‐ druck wird abgebaut

Hebel der Spritzpistole verriegeln

Innerhalb eines großen Rohrs kann der Rohr‐ reinigungsschlauch die Richtung ändern und wieder aus der Öffnung des Rohrs heraus‐ kommen. Der Benutzer kann die Kontrolle über den Rohrreinigungsschlauch verlieren. Der Benutzer kann schwer verletzt werden und Sachschaden kann entstehen.

Rohr beobachten. ► Falls die Düse vom Rohrreinigungs‐ schlauch aus dem Rohr herauskommt:

Hebel der Spritzpistole loslassen

Hebel der Spritzpistole verriegeln

Hochdruckreiniger ausschalten Abgewinkeltes Strahlrohr und Winkeldüse WARNUNG

Ein abgewinkeltes Strahlrohr und die Winkel‐ düse verstärken die seitlichen Reaktionskräfte. Durch die auftretenden Reaktionskräfte kann der Benutzer die Kontrolle über die Spritzein‐ richtung verlieren. Der Benutzer kann schwer verletzt werden und Sachschaden kann ent‐ stehen.

Nur eine Strahlrohrverlängerung anbauen. ► Spritzpistole mit beiden Händen festhalten. ► So arbeiten, wie es in dieser Gebrauchsan‐ leitung beschrieben ist. 6 Hochdruckreiniger einsatz‐ bereit machen

6.1 Hochdruckreiniger einsatzbe‐

reit machen Vor jedem Arbeitsbeginn müssen folgende Schritte durchgeführt werden: ► Sicherstellen, dass sich der Hochdruckreini‐ ger, der Hochdruckschlauch, die Schlauch‐ kupplung und die Anschlussleitung im sicher‐ heitsgerechten Zustand befinden, 4.6.

Hochdruckreiniger reinigen,

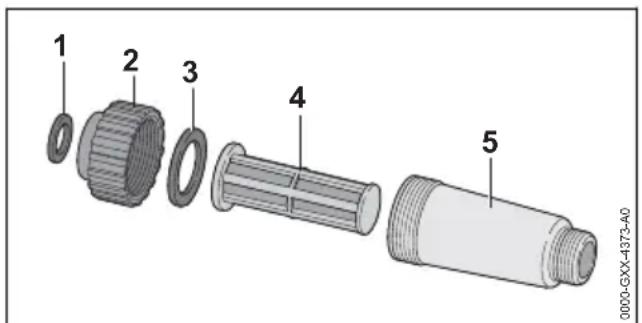

► Falls ein Wasserfilter verwendet wird: Wasser‐ filter auf Verschmutzung prüfen und bei Ver‐ schmutzung reinigen, 15.4. ► Hochdruckreiniger auf einem standfesten und ebenen Untergrund rutsch- und kippsicher auf‐ stellen. ► Hochdruckschlauch von der Schlauchtrommel komplett abwickeln,

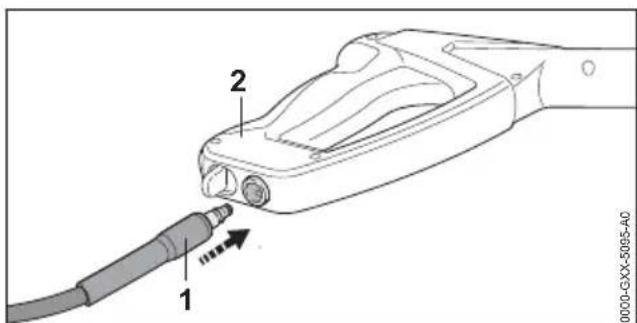

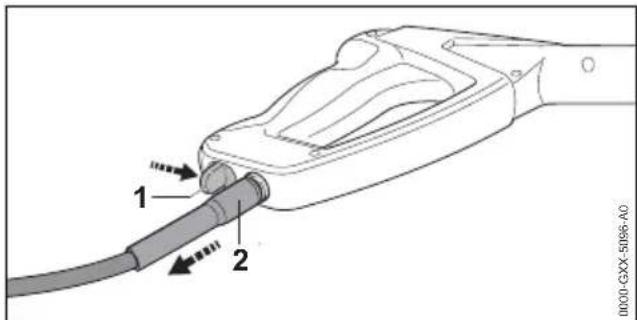

Spritzpistole anbauen, 7.3.1.

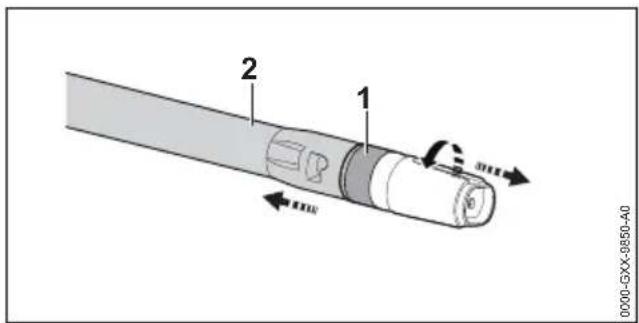

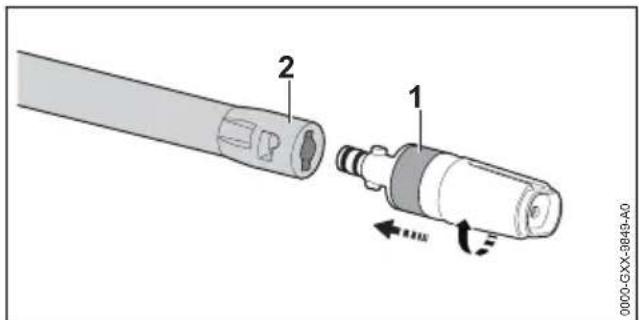

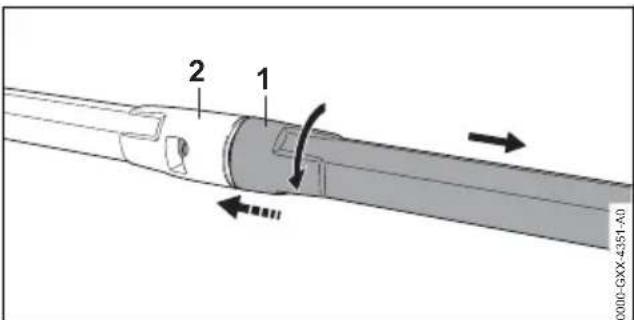

Strahlrohr anbauen, 7.4.1. ► Falls eine Düse verwendet wird: Düse anbauen, 7.5.1. ► Falls Reinigungsmittel verwendet wird: Mit Reinigungsmittel und dem Reinigungsmittelbe‐ hälter arbeiten, 11.6.3. ► Falls Zubehör verwendet wird: Zubehör anbauen,

Wasser anschließen, 8.1.

Hochdruckreiniger elektrisch anschließen,

► Falls die Schritte nicht durchgeführt werden können: Hochdruckreiniger nicht verwenden und einen STIHL Fachhändler aufsuchen. 7 Hochdruckreiniger zusam‐ menbauen

7.1 Hochdruckreiniger zusammen‐

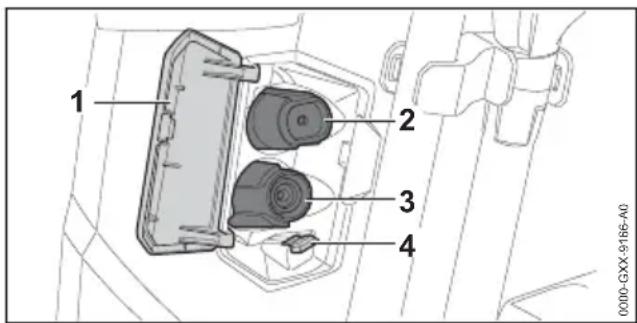

bauen Düsen und Reinigungsnadel einsetzen

0000-GXX-9166-A0 ► Klappe (1) öffnen. ► Flachstrahldüse (2) und Rotordüse (3) einset‐ zen. ► Reinigungsnadel (4) einsetzen. deutsch 6 Hochdruckreiniger einsatzbereit machen 12 0458-663-9621-B7.2 Griff herausziehen und ein‐ schieben

7.2.1 Griff herausziehen

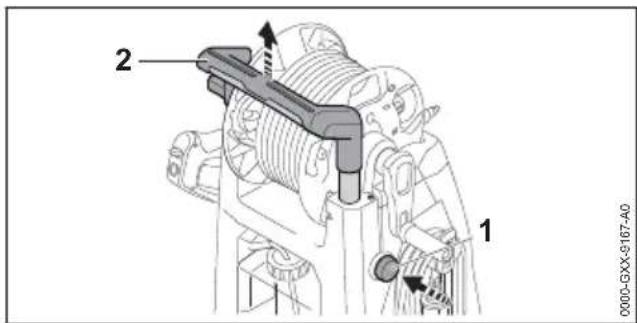

0000-GXX-9167-A0 ► Sperrknopf (1) drücken und Griff (2) heraus‐ziehen.► Sperrknopf (1) loslassen und Griff (2) so langeherausziehen, bis er hörbar einrastet.7.2.2 Griff einschieben

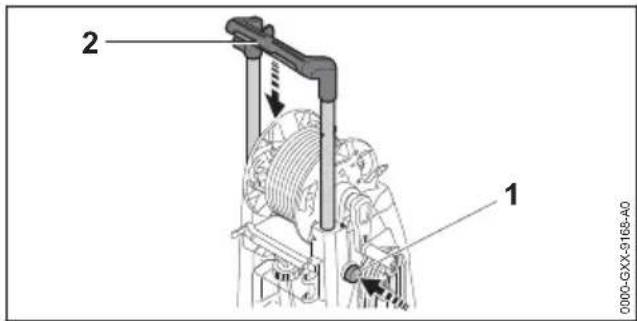

0000-GXX-9168-A0 ► Sperrknopf (1) drücken und Griff (2) einschie‐ ben. ► Sperrknopf (1) loslassen und Griff (2) so langeeinschieben, bis er hörbar einrastet.

7.3 Spritzpistole anbauen und

7.3.1 Spritzpistole anbauen

► Stutzen (1) in die Spritzpistole (2) schieben.Der Stutzen (1) rastet hörbar ein.► Falls sich der Stutzen schwer in die Spritzpis‐tole (2) schieben lässt: Dichtung am Stut‐zen (1) mit einem Armaturenfett fetten.7.3.2 Spritzpistole abbauen 0000-GXX-5096-A0

► Sperrhebel (1) drücken und gedrückt halten.► Stutzen (2) herausziehen.

7.4 Strahlrohr anbauen und

7.4.1 Strahlrohr anbauen

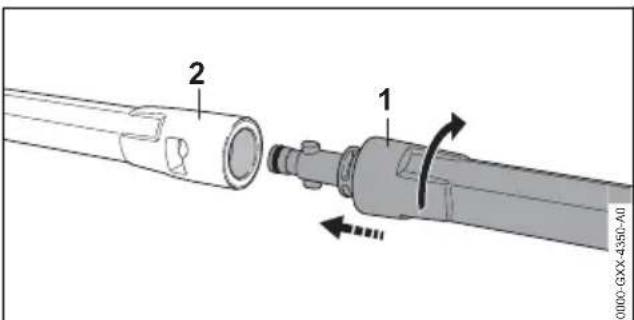

► Strahlrohr (1) in die Spritzpistole (2) schieben.► Strahlrohr (1) so lange drehen, bis es einras‐ tet. ► Falls sich das Strahlrohr (1) schwer in dieSpritzpistole (2) schieben lässt: Dichtung amStrahlrohr (1) mit einem Armaturenfett fetten.7.4.2 Strahlrohr abbauen 0000-GXX-4351-A0

► Strahlrohr (1) und Spritzpistole (2) zusammen‐drücken und bis zum Anschlag drehen.► Strahlrohr (1) und Spritzpistole (2) auseinan‐derziehen.7 Hochdruckreiniger zusammenbauen deutsch0458-663-9621-B 137.5 Düse anbauen und abbauen

0000-GXX-9849-A0 ► Düse (1) in das Strahlrohr (2) schieben.► Düse (1) so lange drehen, bis sie einrastet.► Falls sich die Düse (1) schwer in das Strahl‐rohr (2) schieben lässt: Dichtung an derDüse (1) mit einem Armaturenfett fetten.7.5.2 Düse abbauen

0000-GXX-9850-A0 ► Düse (1) und Strahlrohr (2) zusammendrückenund bis zum Anschlag drehen.► Düse (1) und Strahlrohr (2) auseinanderzie‐ hen. 8 An eine Wasserquelle anschließen

8.1 Hochdruckreiniger an das Was‐

sernetz anschließen Wasserfilter anschließenFalls der Hochdruckreiniger mit sandhaltigemWasser oder mit Wasser aus Zisternen betriebenwird, muss an dem Hochdruckreiniger ein Was‐serfilter angeschlossen sein. Der Wasserfilter fil‐tert Sand und Schmutz aus dem Wasser undschützt dadurch die Bauteile des Hochdruckreini‐gers vor Beschädigung.Der Wasserfilter kann dem Hochdruckreinigermarktabhängig beiliegen.

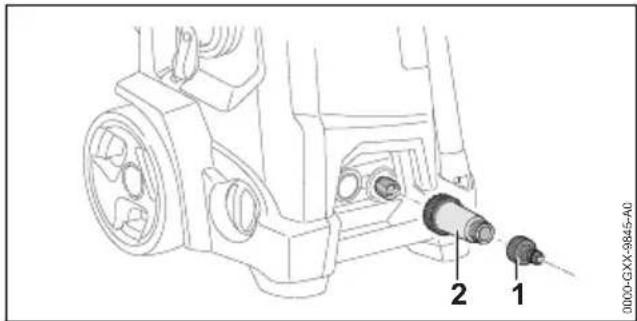

0000-GXX-9845-A0 ► Stutzen (1) abschrauben.► Wasserfilter (2) auf den Wasseranschluss dre‐hen und von Hand fest anziehen.► Stutzen (1) auf Wasserfilter (2) drehen undvon Hand fest anziehen.Wasserschlauch anschließenDer Wasserschlauch muss folgende Bedingun‐gen erfüllen: Der Wasserschlauch hat einen Durchmesservon 1/2“. Der Wasserschlauch ist zwischen 10 m und25 m lang.► Wasserschlauch an einen Wasserhahnanschließen.► Wasserhahn vollständig öffnen und Wasser‐schlauch mit Wasser spülen.Sand und Schmutz werden aus dem Wasser‐schlauch gespült. Der Wasserschlauch wirdentlüftet.► Wasserhahn schließen.

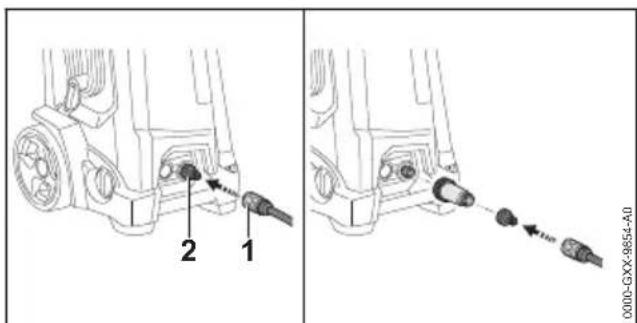

0000-GXX-9854-A0 ► Kupplung (1) auf den Stutzen (2) schieben.Die Kupplung (1) rastet hörbar ein.► Wasserhahn vollständig öffnen.► Falls das Strahlrohr an der Spritzpistole ange‐baut ist: Strahlrohr abbauen.► Hebel der Spritzpistole so lange drücken, bisein gleichmäßiger Wasserstrahl aus derSpritzpistole austritt.► Hebel der Spritzpistole loslassen.► Hebel der Spritzpistole verriegeln.► Strahlrohr anbauen.► Düse anbauen.deutsch 8 An eine Wasserquelle anschließen14 0458-663-9621-BWasserschlauch abziehen

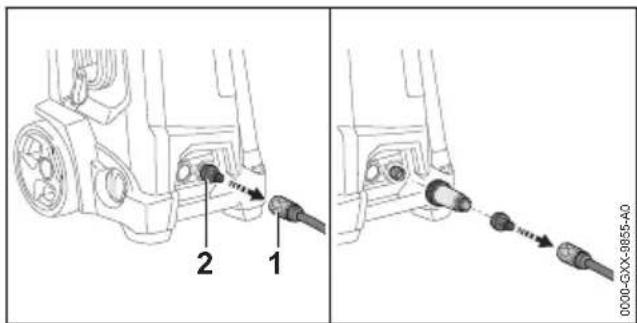

0000-GXX-9855-A0 ► Wasserhahn schließen.► Zum Entriegeln der Kupplung: Ring (1) ziehenoder drehen und halten.► Kupplung vom Stutzen (2) ziehen.

8.2 Hochdruckreiniger an eine

andere Wasserquelle anschlie‐ ßen Der Hochdruckreiniger kann Wasser ausRegentonnen, Zisternen und aus fließendenoder stehenden Gewässern ansaugen.

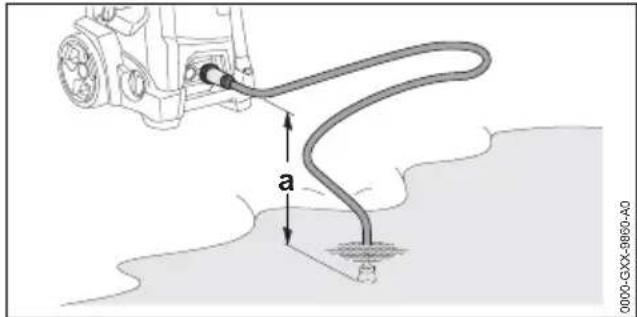

0000-GXX-9860-A0 Damit das Wasser angesaugt werden kann, darfder Höhenunterschied zwischen dem Hoch‐druckreiniger und der Wasserquelle die maxi‐male Saughöhe (a) nicht überschreiten, 19.1.Das passende STIHL Saugset muss verwendetwerden. Dem Saugset liegt ein Wasserschlauchmit spezieller Kupplung bei.Das passende STIHL Saugset kann dem Hoch‐druckreiniger marktabhängig beiliegen.Wasserfilter anschließenFalls der Hochdruckreiniger mit sandhaltigemWasser aus Regentonnen, Zisternen, aus fließ‐enden oder stehenden Gewässern betriebenwird, muss an dem Hochdruckreiniger ein Was‐serfilter angeschlossen sein.Der Wasserfilter kann dem Hochdruckreinigermarktabhängig beiliegen.

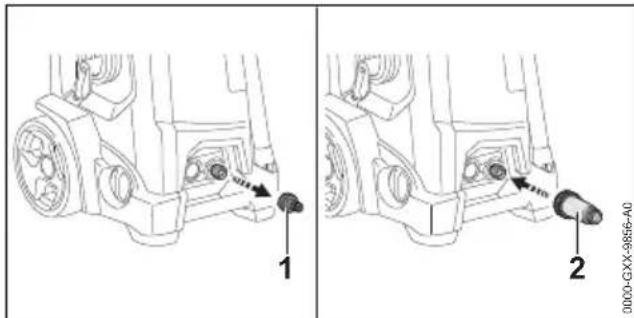

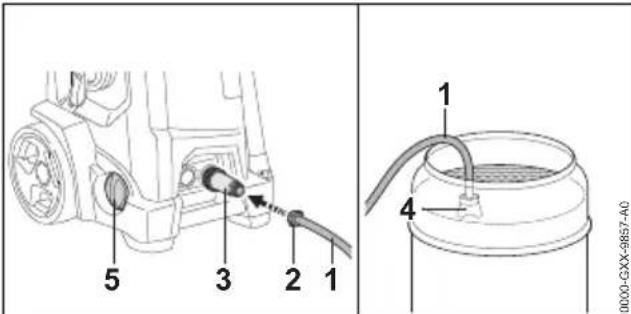

0000-GXX-9856-A0 ► Stutzen (1) abschrauben.► Wasserfilter (2) auf den Wasseranschluss dre‐hen und von Hand fest anziehen.Wasserschlauch anschließen

0000-GXX-9857-A0 ► Wasserschlauch (1) so mit Wasser füllen,dass sich keine Luft mehr im Wasserschlauchbefindet.► Kupplung (2) auf den Anschlussstutzen desWasserfilters (3) drehen und von Hand festanziehen.► Saugglocke (4) so in die Wasserquelle hän‐gen, dass die Saugglocke (4) nicht den Bodenberührt.► Drehregler (5) bis zum Anschlag in Richtung +drehen.► Falls die Spritzpistole am Hochdruckschlauchangebaut ist: Spritzpistole abbauen.► Hochdruckschlauch nach unten halten.► Hochdruckreiniger so lange einschalten, bisein gleichmäßiger Wasserstrahl aus demHochdruckschlauch austritt. HINWEIS ■ Wenn der Hochdruckreiniger kein Wasseransaugt, kann die Pumpe trocken laufen undder Hochdruckreiniger kann beschädigt wer‐ den.

Falls nach zwei Minuten kein Wasser ausdem Hochdruckschlauch austritt: Hoch‐druckreiniger ausschalten und Wasserzu‐lauf prüfen. Hochdruckreiniger ausschalten.► Spritzpistole an den Hochdruckschlauchanbauen.8 An eine Wasserquelle anschließen deutsch0458-663-9621-B 15► Hebel der Spritzpistole drücken und gedrückt halten. ► Hochdruckreiniger einschalten. 9 Hochdruckreiniger elekt‐ risch anschließen

9.1 Hochdruckreiniger elektrisch

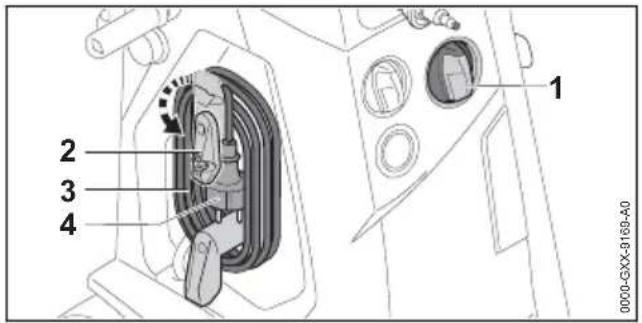

0000-GXX-9169-A0 ► Drehschalter (1) in die Position 0 stellen. ► Halter (2) nach unten schwenken. ► Anschlussleitung (3) abnehmen. ► Stecker (4) der Anschlussleitung in eine richtig installierte Steckdose stecken. 10 Hochdruckreiniger ein‐ schalten und ausschalten

10.1 Hochdruckreiniger einschalten

Wenn der Hochdruckreiniger eingeschaltet wird, können bei ungünstigen Netzverhältnissen Spannungsschwankungen auftreten. Die Span‐ nungsschwankungen können andere ange‐ schlossene Verbraucher beeinträchtigen. Netz‐ impedanz beachten,

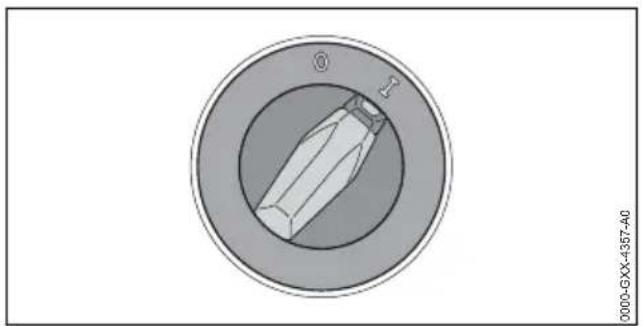

0000-GXX-4357-A0 ► Drehschalter in die Position I stellen.

10.2 Hochdruckreiniger ausschalten

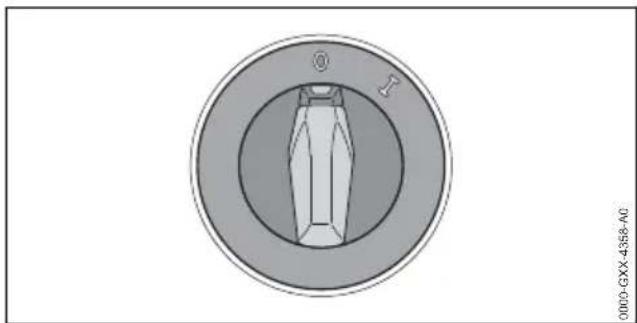

0000-GXX-4358-A0 ► Drehschalter in die Position 0 stellen. 11 Mit dem Hochdruckreiniger arbeiten

11.1 Spritzpistole halten und führen

0000-GXX-4359-A0 ► Spritzpistole mit einer Hand am Griff so fest‐ halten, dass der Daumen den Griff umschließt. ► Strahlrohr mit der anderen Hand so festhalten, dass der Daumen das Strahlrohr umschließt. ► Düse auf den Boden richten.

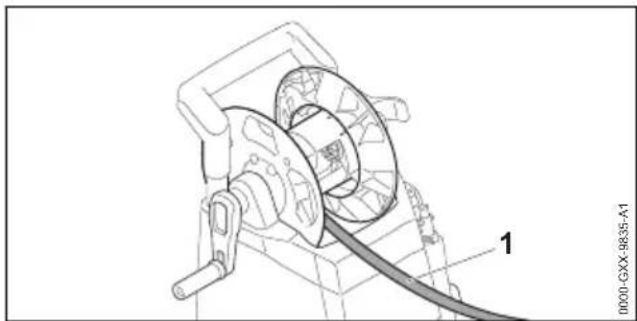

11.2 Hochdruckschlauch abwickeln

0000-GXX-9835-A1 deutsch 9 Hochdruckreiniger elektrisch anschließen

16 0458-663-9621-BWARNUNG

■ Wenn der Hebel der Spritzpistole losgelassen wird entsteht im Hochdruckschlauch ein Rück‐ stoß. Durch einen Rückstoß dehnt sich der Hochdruckschlauch aus. Falls der Hochdruck‐ schlauch nicht vollständig von der Schlauch‐ trommel abgewickelt ist, hat der Hochdruck‐ schlauch keinen Platz sich auszudehnen und der Hochdruckschlauch kann beschädigt wer‐ den. Wasser kann mit hohem Druck unkontrol‐ liert in die Umgebung entweichen. Personen können schwer verletzt werden und Sach‐ schaden kann entstehen. ► Hochdruckschlauch vollständig abwickeln. ► Hochdruckschlauch (1) vollständig abwi‐ ckeln.

11.3 Arbeitsdruck und Wasser‐

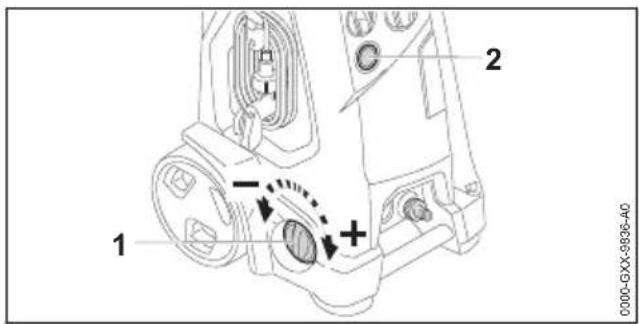

0000-GXX-9836-A0 Arbeitsdruck und Wassermenge erhöhen ► Drehregler (1) in Richtung + drehen. Arbeitsdruck und Wassermenge verringern ► Drehregler (1) in Richtung – drehen. Das Manometer (2) zeigt den Druck in der Hoch‐ druckpumpe an.

11.4 Hebel der Spritzpistole drücken

und verriegeln Hebel der Spritzpistole drücken 0000-GXX-4360-A0

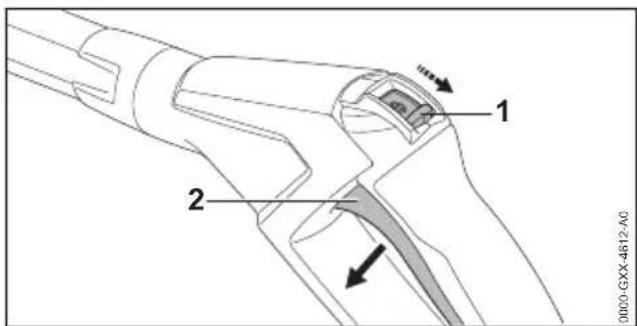

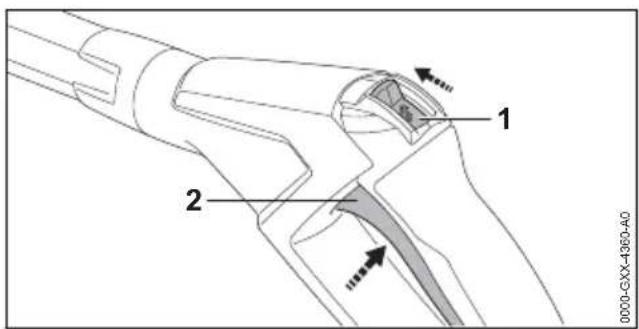

Rasthebel (1) in die Position schieben. ► Hebel (2) drücken und gedrückt halten. Die Hochdruckpumpe schaltet sich automa‐ tisch ein und Wasser strömt aus der Düse. Hebel der Spritzpistole verriegeln 0000-GXX-4612-A0

► Hebel (2) loslassen. Die Hochdruckpumpe schaltet sich automa‐ tisch aus, und Wasser strömt nicht mehr aus der Düse. Der Hochdruckreiniger ist weiterhin eingeschaltet.

Rasthebel (1) in die Position schieben.

Mit folgenden Düsen kann abhängig von der Anwendung gearbeitet werden:

Flachstrahldüse: Die Flachstrahldüse eignet sich zum Reinigen großer Flächen.

Rotordüse: Die Rotordüse eignet sich zum Entfernen von hartnäckigem Schmutz. Mit geringem Abstand kann gearbeitet werden, wenn hartnäckige Verschmutzungen entfernt werden sollen. Mit großem Abstand kann gearbeitet werden, falls folgende Oberflächen gereinigt werden sol‐ len:

lackierte Oberflächen

Oberflächen aus Holz

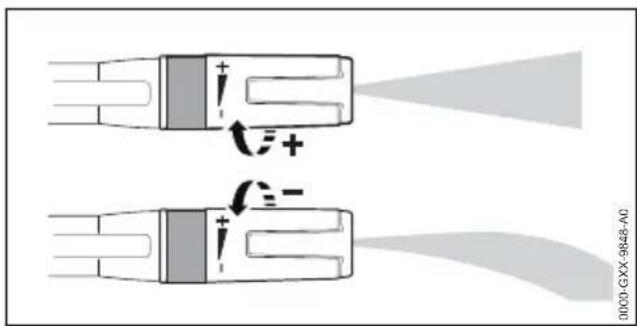

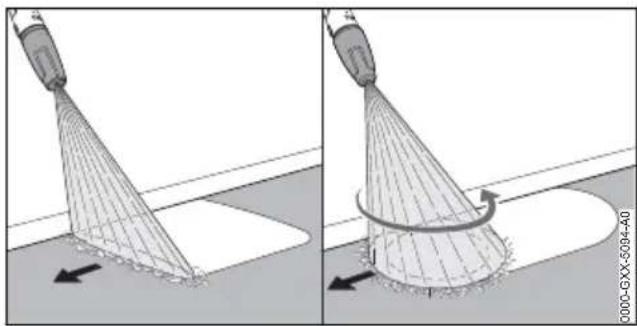

Oberflächen aus Gummi 0000-GXX-9848-A0 Die Flachstrahldüse kann eingestellt werden. Wenn die Flachstrahldüse in Richtung + gedreht wird, steigt der Arbeitsdruck. Wenn die Flachstrahldüse in Richtung – gedreht wird, sinkt der Arbeitsdruck. 11 Mit dem Hochdruckreiniger arbeiten deutsch 0458-663-9621-B 17► Wasserstrahl vor der Reinigung auf eine unauffällige Stelle auf der Oberfläche richten und prüfen, dass die Oberfläche nicht beschä‐ digt wird. ► Abstand der Düse zur zu reinigenden Oberflä‐ che so wählen, dass die zu reinigende Ober‐ fläche nicht beschädigt wird. ► Flachstrahldüse so einstellen, dass die zu rei‐ nigende Oberfläche nicht beschädigt wird. 0000-GXX-5094-A0 ► Spritzeinrichtung gleichmäßig entlang der zu reinigenden Oberfläche bewegen. ► Langsam und kontrolliert vorwärts gehen.

11.6 Mit Reinigungsmittel arbeiten

11.6.1 Reinigungsmittel ansaugen

Reinigungsmittel können die Reinigungswirkung des Wassers verstärken. STIHL empfiehlt, STIHL Reinigungsmittel zu ver‐ wenden.

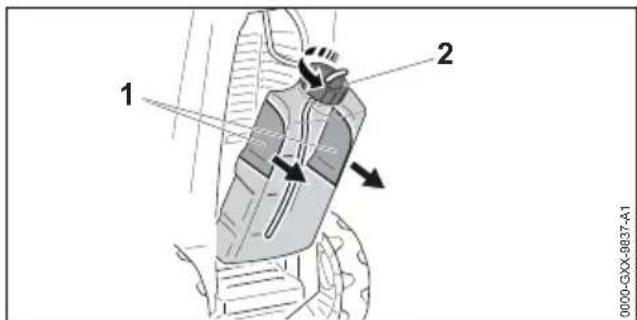

0000-GXX-9837-A1 ► Reinigungsmittelbehälter an den Griffmulden (1) greifen und herausnehmen. ► Deckel (2) abschrauben. ► Reinigungsmittel so dosieren und verwenden, wie es in der Gebrauchsanleitung des Reini‐ gungsmittels beschrieben ist. ► Deckel auf den Reinigungsmittelbehälter dre‐ hen und von Hand fest anziehen. ► Reinigungsmittelbehälter an den Griffmulden greifen und in den Hochdruckreiniger einset‐ zen.

11.6.2 Reinigungsmittel aus separaten Reini‐

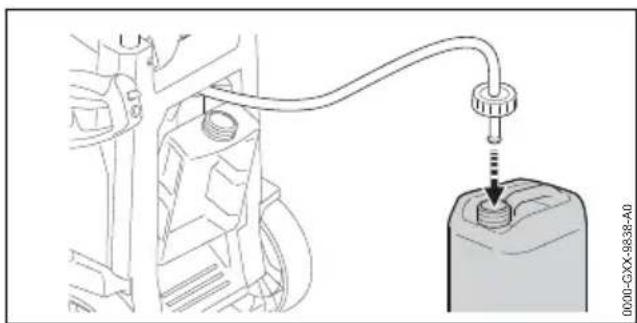

gungsmittelbehälter ansaugen Der Deckel des Reinigungsmittelbehälters hat ein Standardgewinde und passt auf die gängigen Reinigungsmittelbehälter. Ein separater Reini‐ gungsmittelbehälter kann verwendet werden. 0000-GXX-9838-A0 ► Reinigungsmittelbehälter herausnehmen. ► Deckel des Reinigungsmittelbehälters abschrauben. ► Deckel mit Ansaugschlauch auf separaten Reinigungsmittelbehälter drehen.

11.6.3 Mit Reinigungsmittel arbeiten

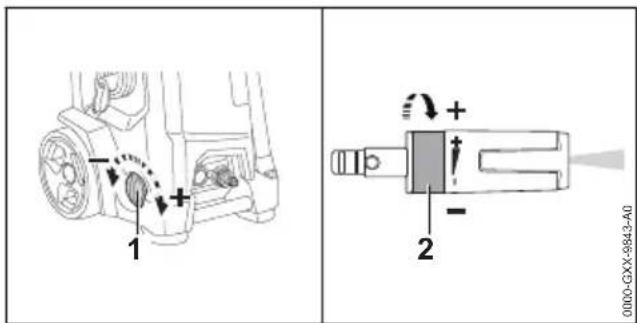

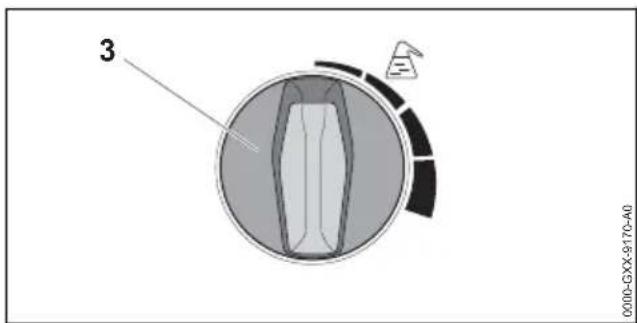

0000-GXX-9843-A0 ► Drehgriff (1) bis zum Anschlag in Richtung + drehen. ► Flachstrahldüse (2) bis zum Anschlag in Rich‐ tung - drehen.

0000-GXX-9170-A0 deutsch 11 Mit dem Hochdruckreiniger arbeiten 18 0458-663-9621-B► Gewünschte Dosierung einstellen ► Dosiergriff (3) nach rechts drehen (bis zu 5 %). Die Zumischung von Reinigungsmittel wird erhöht. ► Dosiergriff (3) nach links drehen (bis zu 0 %). Die Zumischung von Reinigungsmittel wird reduziert. ► Falls die Reinigungsmittelkonzentration genau eingestellt werden muss: Reini‐ gungsmittelkonzentration messen und berechnen. ► Stark verschmutzte Oberflächen vor dem Rei‐ nigen mit Wasser einweichen. ► Hebel der Spritzpistole drücken und Reini‐ gungsmittel auf die zu reinigende Oberfläche sprühen. ► Reinigungsmittel von unten nach oben auftra‐ gen und nicht antrocknen lassen. ► Dosiergriff bis zum Anschlag nach links dre‐ hen. Reinigungsmittel wird nicht mehr angesaugt. ► Oberfläche reinigen.

11.6.4 Reinigungsmittelkonzentration messen

und berechnen Bei einigen Reinigungsmitteln muss die Konzent‐ ration genau eingestellt werden. In diesem Fall muss der Wasserdurchsatz und der Verbrauch an Reinigungsmittel gemessen werden. Vorverdünnung des Reinigungsmittels in % berechnen Falls die Vorverdünnung nicht als %-Wert auf der Verpackung des verwendeten Reinigungsmittels angegeben ist, kann sie folgendermaßen ermit‐ telt werden: Verhältnis-Wert

1:10 = 9 % Beispiel: Berechnung Verhältnis-Wert 1:2.

( 1 + 2 ) 0000-GXX-9861-A0 Reinigungsmittelkonzentration messen und berechnen ► Drehregler zum Einstellen von Arbeitsdruck und Wassermenge bis zum Anschlag in Rich‐ tung + drehen. ► Dosiergriff für Reinigungsmittel bis zum Anschlag nach rechts drehen. ► Reinigungsmittelbehälter bis zur 0,5 Liter-Mar‐ kierung mit Reinigungsmittel befüllen. ► Flachstrahldüse bis zum Anschlag in Rich‐ tung - drehen. ► Hochdruckreiniger einschalten. ► Spritzpistole in einen leeren Auffangbehälter halten. ► Spritzpistole betätigen und 2 Liter in den Auf‐ fangbehälter einfüllen. ► Verbrauch an Reinigungsmittel „QR“ aus dem Reinigungsmittelbehälter ermitteln. Berechnung der tatsächlichen Reinigungsmittel‐ konzentration:

QR = Menge des verbrauchten Reinigungsmit‐ tels (in Liter).

V = Vorverdünnung des Reinigungsmittels (in %).

K = Konzentration des Reinigungsmittels. ► Falls die berechnete Konzentration von der gewünschten abweicht: Dosierung am Dosier‐ griff verringern und Messung und Berechnung wiederholen. 11 Mit dem Hochdruckreiniger arbeiten deutsch 0458-663-9621-B 1912 Nach dem Arbeiten

12.1 Nach dem Arbeiten

► Hochdruckreiniger ausschalten und Netzste‐ cker aus der Steckdose ziehen. ► Falls der Hochdruckreiniger an das Wasser‐ netz angeschlossen ist: Wasserhahn schlie‐ ßen. ► Hebel der Spritzpistole drücken. Der Wasserdruck wird abgebaut. ► Hebel der Spritzpistole verriegeln. ► Hochdruckreiniger von der Wasserquelle tren‐ nen. ► Wasserschlauch abbauen. ► Düse und Strahlrohr abbauen und reinigen. ► Spritzpistole abbauen und das restliche Was‐ ser aus der Spritzpistole laufen lassen. ► Hochdruckreiniger reinigen.

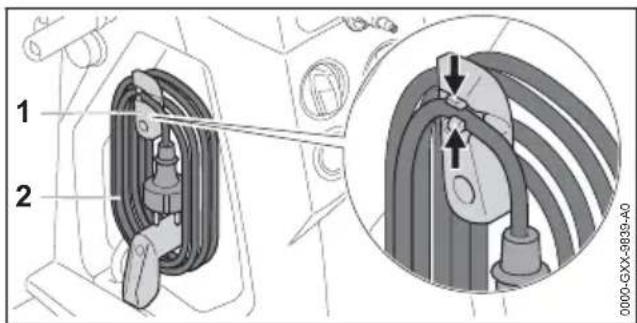

0000-GXX-9839-A0 ► Halter (1) nach oben schwenken. ► Anschlussleitung (2) auf die Halter (1) wickeln. ► Anschlussleitung (2) mit dem Clip am Hal‐ ter (1) befestigen.

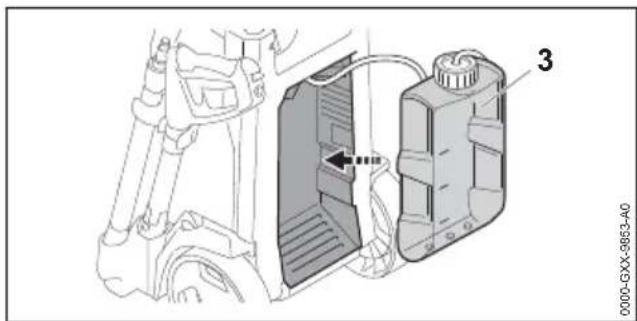

0000-GXX-9853-A0 ► Reinigungsmittelbehälter (3) leeren und in den Hochdruckreiniger einsetzen.

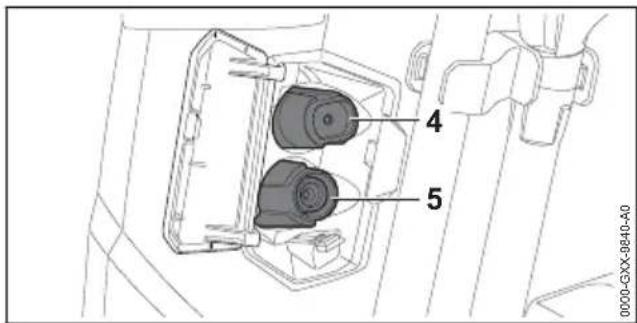

0000-GXX-9840-A0 ► Flachstrahldüse (4) oder Rotordüse (5) einset‐ zen.

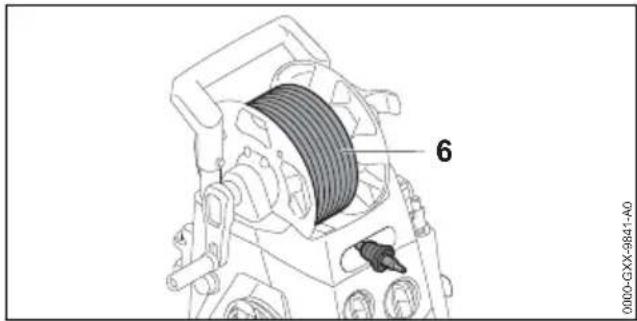

0000-GXX-9841-A0 ► Hochdruckschlauch (6) gleichmäßig verteilt aufwickeln.

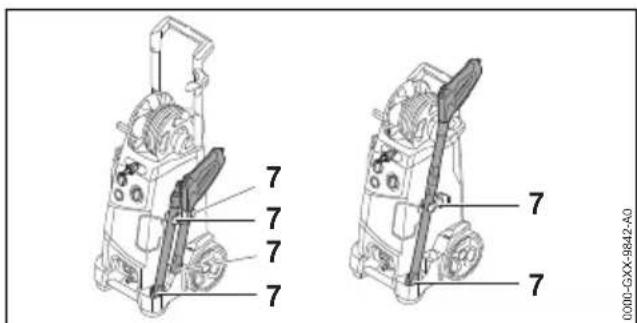

0000-GXX-9842-A0 ► Spritzeinrichtung in den Haltern (7) am Hoch‐ druckreiniger aufbewahren.

12.2 Hochdruckreiniger mit einem

Frostschutzmittel schützen Falls der Hochdruckreiniger nicht frostsicher transportiert oder aufbewahrt werden kann, muss der Hochdruckreiniger mit einem Frostschutzmit‐ tel auf Glykolbasis geschützt werden. Das Frost‐ schutzmittel verhindert, dass Wasser im Hoch‐ druckreiniger gefriert und der Hochdruckreiniger beschädigt wird. ► Strahlrohr abbauen. ► Einen möglichst kurzen Wasserschlauch an den Hochdruckreiniger anschließen. Je kürzer der Wasserschlauch ist, desto weni‐ ger Frostschutzmittel ist notwendig. ► Frostschutzmittel so mischen, wie es in der Gebrauchsanleitung des Frostschutzmittels beschrieben ist. ► Frostschutzmittel in einen sauberen Behälter füllen. ► Wasserschlauch in den Behälter mit Frost‐ schutzmittel tauchen. ► Hebel der Spritzpistole drücken und gedrückt halten. ► Hochdruckreiniger einschalten. ► Hebel der Spritzpistole so lange gedrückt hal‐ ten, bis ein gleichmäßiger Strahl mit Frost‐ schutzmittel aus der Spritzpistole austritt und Spritzpistole in den Behälter richten. ► Hebel der Spritzpistole mehrmals drücken und wieder loslassen. deutsch 12 Nach dem Arbeiten 20 0458-663-9621-B► Hochdruckreiniger ausschalten und Netzste‐ cker aus der Steckdose ziehen. ► Spritzpistole und Wasserschlauch abbauen und Frostschutzmittel in den Behälter laufen lassen. ► Frostschutzmittel vorschriftsmäßig und umweltfreundlich aufbewahren oder entsor‐ gen. 13 Transportieren

13.1 Hochdruckreiniger transportie‐

ren ► Hochdruckreiniger ausschalten und Netzste‐ cker aus der Steckdose ziehen. ► Behälter für Reinigungsmittel leeren oder so sichern, dass er nicht umkippen, herunterfal‐ len und sich nicht bewegen kann. Hochdruckreiniger ziehen oder tragen

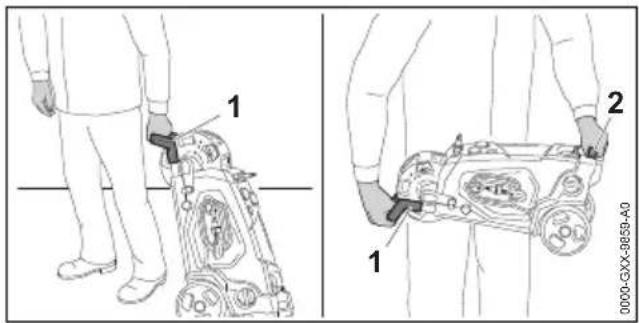

0000-GXX-9859-A0 ► Hochdruckreiniger am Griff (1) ziehen. ► Hochdruckreiniger am Griff (1) und am Trans‐ portgriff (2) tragen. Hochdruckreiniger in einem Fahrzeug transpor‐ tieren ► Hochdruckreiniger so sichern, dass der Hoch‐ druckreiniger nicht umkippen und sich nicht bewegen kann. ► Falls der Hochdruckreiniger nicht frostsicher transportiert werden kann: Hochdruckreiniger mit einem Frostschutzmittel schützen. 14 Aufbewahren

14.1 Hochdruckreiniger aufbewah‐

ren ► Hochdruckreiniger ausschalten und Netzste‐ cker aus der Steckdose ziehen. ► Hochdruckreiniger so aufbewahren, dass fol‐ gende Bedingungen erfüllt sind:

Der Hochdruckreiniger ist außerhalb der Reichweite von Kindern.

Der Hochdruckreiniger ist sauber und tro‐ cken.

Der Hochdruckreiniger ist in einem geschlossenen Raum.

Der Hochdruckreiniger ist in einem Tempe‐ raturbereich über 0 °C.

Falls der Hochdruckreiniger nicht frostsicher aufbewahrt werden kann: Hochdruckreiniger mit einem Frostschutzmittel schützen. 15 Reinigen

15.1 Hochdruckreiniger und Zube‐

hör reinigen ► Hochdruckreiniger ausschalten und Netzste‐ cker aus der Steckdose ziehen. ► Hochdruckreiniger, Hochdruckschlauch, Spritzpistole und Zubehör mit einem feuchten Tuch reinigen. ► Stutzen und Kupplungen am Hochdruckreini‐ ger, Hochdruckschlauch und an der Spritzpis‐ tole mit einem feuchten Tuch reinigen. ► Lüftungsschlitze mit einem Pinsel reinigen.

15.2 Düse und Strahlrohr reinigen

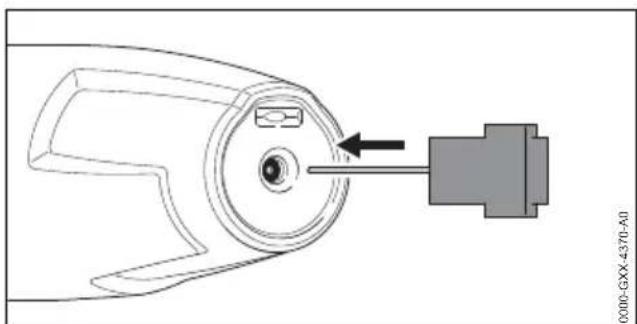

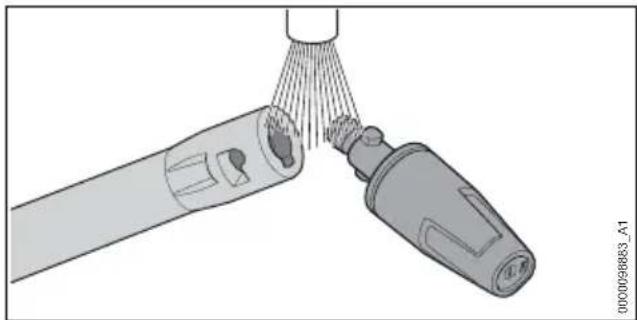

0000098883_A1 ► Düse und Strahlrohr unter fließendem Wasser abspülen und mit einem Tuch trocknen. 0000-GXX-4370-A0 ► Falls die Düse verstopft ist: Düse mit der Rei‐ nigungsnadel reinigen.

15.3 Wasserzulaufsieb reinigen

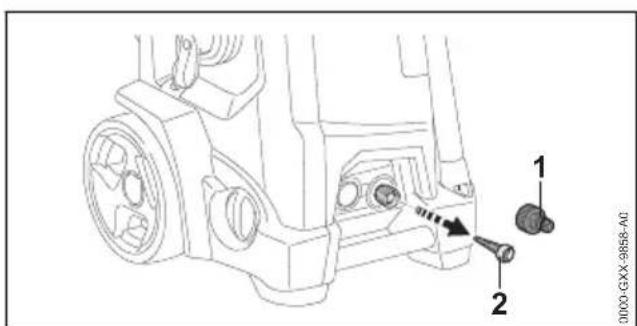

0000-GXX-9858-A0 13 Transportieren deutsch 0458-663-9621-B 21► Stutzen (1) des Wasseranschlusses abschrau‐ ben. ► Wasserzulaufsieb (2) aus dem Wasseran‐ schluss ziehen. ► Wasserzulaufsieb (2) unter fließendem Was‐ ser abspülen. ► Wasserzulaufsieb (2) in den Wasseranschluss einsetzen. ► Stutzen (1) aufdrehen und von Hand fest anziehen.

15.4 Wasserfilter reinigen

Der Wasserfilter muss zum Reinigen auseinan‐ dergebaut werden.

► Dichtung (1) aus dem Verschluss (2) nehmen. ► Verschluss (2) vom Filtergehäuse (5) abschrauben. ► Dichtung (3) aus dem Verschluss (2) nehmen. ► Filter (4) aus dem Filtergehäuse (5) nehmen. ► Dichtungen (1 und 3), Verschluss (2) und Fil‐ ter (4) unter fließendem Wasser abspülen. ► Dichtungen (1 und 3) mit einem Armaturenfett fetten. ► Wasserfilter wieder zusammenbauen. 16 Warten

16.1 Wartungsintervalle

Wartungsintervalle sind abhängig von den Umgebungsbedingungen und den Arbeitsbedin‐ gungen. STIHL empfiehlt folgende Wartungsin‐ tervalle: Monatlich ► Wasserzulaufsieb reinigen. 17 Reparieren

17.1 Hochdruckreiniger reparieren

Der Benutzer kann den Hochdruckreiniger und das Zubehör nicht selbst reparieren. ► Falls der Hochdruckreiniger oder das Zubehör beschädigt sind: Hochdruckreiniger oder das Zubehör nicht verwenden und einen STIHL Fachhändler aufsuchen. 18 Störungen beheben

18.1 Störungen des Hochdruckreinigers beheben

Störung Ursache Abhilfe Der Hochdruckreini‐ ger läuft nicht an, obwohl der Hebel der Spritzpistole gedrückt wird. Der Stecker der Anschlussleitung oder der Verlängerungsleitung ist nicht ein‐ gesteckt. ► Stecker der Anschlussleitung oder der Verlängerungsleitung einste‐ cken. Der Leitungsschutzschalter (Siche‐ rung) oder der FI-Schutzschalter hat ausgelöst. Der Stromkreis ist elektrisch überlastet oder defekt. ► Ursache für das Auslösen suchen und beheben. Leitungsschutzschal‐ ter (Sicherung) oder FI-Schutzschal‐ ter einlegen. ► Andere, im gleichen Stromkreis angeschlossene Stromverbraucher ausschalten. Die Steckdose ist zu gering abgesi‐ chert. ► Stecker der Anschlussleitung in eine richtig abgesicherte Steckdose ste‐ cken, 19.1. Die Verlängerungsleitung hat einen fal‐ schen Querschnitt. ► Eine Verlängerungsleitung mit einem ausreichenden Querschnitt verwenden, 19.3 Die Verlängerungsleitung ist zu lang. ► Eine Verlängerungsleitung mit der richtigen Länge verwenden, 19.3 Der Elektromotor ist zu warm. ► Hochdruckreiniger 5 Minuten abküh‐ len lassen. ► Düse reinigen. deutsch 16 Warten 22 0458-663-9621-BStörung Ursache Abhilfe Der Hochdruckreini‐ ger läuft beim Ein‐ schalten nicht an. Der Elektromotor brummt. Die Netzspannung ist zu niedrig. ► Hebel der Spritzpistole drücken und gedrückt halten und den Hochdruck‐ reiniger einschalten. ► Andere, im gleichen Stromkreis angeschlossene Stromverbraucher ausschalten. Die Verlängerungsleitung hat einen fal‐ schen Querschnitt. ► Eine Verlängerungsleitung mit einem ausreichenden Querschnitt verwenden, 19.3 Die Verlängerungsleitung ist zu lang. ► Eine Verlängerungsleitung mit der richtigen Länge verwenden, 19.3 Der Hochdruckreini‐ ger schaltet im Betrieb ab. Der Stecker der Anschlussleitung oder der Verlängerungsleitung wurde aus der Steckdose gezogen. ► Stecker der Anschlussleitung oder der Verlängerungsleitung einste‐ cken. Der Leitungsschutzschalter (Siche‐ rung) oder der FI-Schutzschalter hat ausgelöst. Der Stromkreis ist elektrisch überlastet oder defekt. ► Ursache für das Auslösen suchen und beheben. Leitungsschutzschal‐ ter (Sicherung) oder FI-Schutzschal‐ ter einlegen. ► Andere, im gleichen Stromkreis angeschlossene Stromverbraucher ausschalten. Die Steckdose ist zu gering abgesi‐ chert. ► Stecker der Anschlussleitung in eine richtig abgesicherte Steckdose ste‐ cken, 19.1. Der Elektromotor ist zu warm. ► Hochdruckreiniger 5 Minuten abküh‐ len lassen. ► Düse reinigen. Die Hochdruckpumpe schaltet sich wieder‐ holt ein und aus, ohne dass der Hebel der Spritzpistole gedrückt wird. Die Hochdruckpumpe, der Hochdruck‐ schlauch oder die Spritzeinrichtung sind undicht. ► Hochdruckreiniger von einem STIHL Fachhändler prüfen lassen. Der Arbeitsdruck schwankt oder fällt ab. Es besteht Wassermangel. ► Wasserhahn ganz öffnen. ► Sicherstellen, dass eine ausrei‐ chende Wassermenge zur Verfü‐ gung steht. Die Düse ist verstopft. ► Düse reinigen. Das Wasserzulaufsieb oder der Was‐ serfilter sind verstopft. ► Wasserzulaufsieb und Wasserfilter reinigen. Die Hochdruckpumpe, der Hochdruck‐ schlauch oder die Spritzeinrichtung sind undicht oder defekt. ► Hochdruckreiniger von einem STIHL Fachhändler prüfen lassen. Der Wasserstrahl hat eine veränderte Form. Die Düse ist verstopft. ► Düse reinigen. Die Düse ist verschlissen. ► Düse ersetzen. Zusätzliches Reini‐ gungsmittel wird nicht angesaugt. Der Reinigungsmittelbehälter ist leer. ► Den Reinigungsmittelbehälter mit Reinigungsmittel füllen. Flachstrahldüse ist nicht bis zum Anschlag in Richtung - gedreht. ► Flachstrahldüse bis zum Anschlag in Richtung - drehen. Venturidüse verschlissen. Gerät vom STIHL Fachhändler instandsetzen lassen. Anschlüsse an Hoch‐ druckreiniger, Hoch‐ Die Dichtungen der Anschlüsse sind nicht gefettet.

Dichtungen fetten. 18.2 18 Störungen beheben deutsch 0458-663-9621-B 23Störung Ursache Abhilfe druckschlauch, Spritzpistole oder Strahlrohr lassen sich schwer miteinander verbinden.

18.2 Dichtungen fetten

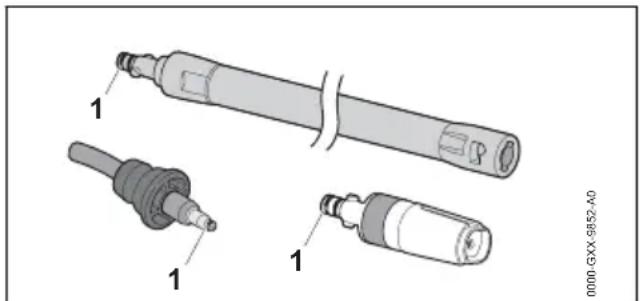

0000-GXX-9852-A0 ► Dichtungen (1) mit einem Armaturenfett fetten. 19 Technische Daten

19.1 Hochdruckreiniger STIHL RE

150 PLUS Ausführung 230 V / 50 Hz

Absicherung (Charakteristik „C“ oder „K“): 13 A

Leistungsaufnahme (EU) 2019/1781 §2(2) (j): 2,9 kW

Maximal zulässige Netzimpedanz: 0,32 Ohm

elektrische Schutzklasse: I

Maximaler Wasserzulaufdruck (p in max.): 1 MPa (10 bar)

Maximaler Wasserdurchsatz (Q max): 10,2 l/min (612 l/h)

Minimaler Wasserdurchsatz (Q min): 9,0 l/min (540 l/h)

Maximale Rückstoßkraft: 21 N

Maximale Saughöhe: 0,5 m

Maximale Wassertemperatur im Druckbetrieb (t in max): 60 °C

Maximale Wassertemperatur im Saugbetrieb: 20 °C Maße

Maximale Höhe: 981 mm

Minimale Höhe: 792 mm

Länge des Hochdruckschlauchs: 12 m

Gewicht (m) mit angebautem Zubehör: 31 kg Ausführung 230 V / 50 Hz (GB)

Absicherung (Charakteristik „C“ oder „K“): 13 A

Leistungsaufnahme (EU) 2019/1781 §2(2) (j): 2,8 kW

Maximal zulässige Netzimpedanz: 0,32 Ohm

elektrische Schutzklasse: I

Maximaler Wasserzulaufdruck (p in max.): 1 MPa (10 bar)

Maximaler Wasserdurchsatz (Q max): 10,2 l/min (612 l/h)

Minimaler Wasserdurchsatz (Q min): 9,5 l/min (570 l/h)

Maximale Rückstoßkraft: 20 N

Maximale Saughöhe: 0,5 m

Maximale Wassertemperatur im Druckbetrieb (t in max): 60 °C

Maximale Wassertemperatur im Saugbetrieb: 20 °C Maße

Maximale Höhe: 981 mm

Minimale Höhe: 792 mm

Länge des Hochdruckschlauchs: 12 m

Gewicht (m) mit angebautem Zubehör: 31 kg Vom Druck abhängige Daten wurden bei einem Zulaufdruck von 0,3 MPa (3 bar) gemessen.

19.2 Hochdruckreiniger STIHL RE

170 PLUS Ausführung 230 V / 50 Hz

Absicherung (Charakteristik „C“ oder „K“): 16 A

Leistungsaufnahme (EU) 2019/1781 §2(2) (j): 3,3 kW

Maximal zulässige Netzimpedanz: 0,45 Ohm

elektrische Schutzklasse: I

Arbeitsdruck (p): 15 MPa (150 bar)

Maximal zulässiger Druck (p max.): 18 MPa (180 bar) deutsch 19 Technische Daten 24 0458-663-9621-B– Maximaler Wasserzulaufdruck (p in max.): 1 MPa (10 bar)

Maximaler Wasserdurchsatz (Q max): 10,8 l/min (648 l/h)

Minimaler Wasserdurchsatz (Q min): 9,5 l/min (570 l/h)

Maximale Rückstoßkraft: 24 N

Maximale Saughöhe: 0,5 m

Maximale Wassertemperatur im Druckbetrieb (t in max): 60 °C

Maximale Wassertemperatur im Saugbetrieb: 20 °C Maße

Maximale Höhe: 981 mm

Minimale Höhe: 792 mm

Länge des Hochdruckschlauchs: 12 m

Gewicht (m) mit angebautem Zubehör: 31 kg Ausführung 220-240 V / 50 Hz

Absicherung (Charakteristik „C“ oder „K“): 10 A

Leistungsaufnahme (EU) 2019/1781 §2(2) (j): 2,2 kW

Maximal zulässige Netzimpedanz: 0,45 Ohm

elektrische Schutzklasse: I

Maximaler Wasserzulaufdruck (p in max.): 1 MPa (10 bar)

Maximaler Wasserdurchsatz (Q max): 8,7 l/min (522 l/h)

Minimaler Wasserdurchsatz (Q min): 7,8 l/min (468 l/h)

Maximale Rückstoßkraft: 16 N

Maximale Saughöhe: 0,5 m

Maximale Wassertemperatur im Druckbetrieb (t in max): 60 °C

Maximale Wassertemperatur im Saugbetrieb: 20 °C Maße

Maximale Höhe: 981 mm

Minimale Höhe: 792 mm

Länge des Hochdruckschlauchs: 12 m

Gewicht (m) mit angebautem Zubehör: 31 kg Vom Druck abhängige Daten wurden bei einem Zulaufdruck von 0,3 MPa (3 bar) gemessen.

19.3 Verlängerungsleitungen

Wenn eine Verlängerungsleitung verwendet wird, muss sie einen Schutzleiter haben und deren Adern müssen abhängig von der Spannung und der Länge der Verlängerungsleitung mindestens folgende Querschnitte haben: Falls die Nennspannung auf dem Leistungsschild 220 V bis 240 V ist:

Leitungslänge bis 20 m: AWG 15 / 1,5 mm²

Leitungslänge 20 m bis 50 m: AWG 13 / 2,5 mm² Falls die Nennspannung auf dem Leistungsschild 100 V bis 127 V ist:

Leitungslänge bis 10 m: AWG 14 / 2,0 mm²

Leitungslänge 10 m bis 30 m: AWG 12 / 3,5 mm²

19.4 Schallwerte und Vibrations‐

werte RE 150 PLUS, 170 PLUS Der K-Wert für die Schalldruckpegel beträgt 2 dB(A). Der K-Wert für die Schallleistungspegel beträgt 2 dB(A). Der K-Wert für die Vibrations‐ werte beträgt 2 m/s².

gemessen nach EN 60335‑2‑79:

Schallleistungspegel L

gemessen nach EN 60335‑2‑79:

gemessen nach EN 60335‑2‑79, Spritzpistole: 2,4 m/s².

REACH bezeichnet eine EG-Verordnung zur Registrierung, Bewertung und Zulassung von Chemikalien. Informationen zur Erfüllung der REACH Verord‐ nung sind unter www.stihl.com/reach angege‐ ben. 20 Ersatzteile und Zubehör

20.1 Ersatzteile und Zubehör

Diese Symbole kennzeichnen original STIHL Ersatzteile und original STIHL Zubehör. STIHL empfiehlt, original STIHL Ersatzteile und original STIHL Zubehör zu verwenden. Ersatzteile und Zubehör anderer Hersteller kön‐ nen durch STIHL hinsichtlich Zuverlässigkeit, 20 Ersatzteile und Zubehör deutsch 0458-663-9621-B 25Sicherheit und Eignung trotz laufender Marktbeo‐ bachtung nicht beurteilt werden und STIHL kann für deren Einsatz auch nicht einstehen. Original STIHL Ersatzteile und original STIHL Zubehör sind bei einem STIHL Fachhändler erhältlich. 21 Entsorgen

21.1 Hochdruckreiniger entsorgen

Informationen zur Entsorgung sind bei einem STIHL Fachhändler erhältlich. ► Hochdruckreiniger, Hochdruckschlauch, Düsen, Zubehör und Verpackung vorschrifts‐ mäßig und umweltfreundlich entsorgen. 22 EU-Konformitätserklärung

22.1 Hochdruckreiniger STIHL

RE 150 PLUS, 170 PLUS

ANDREAS STIHL AG & Co. KG Badstraße 115 D-71336 Waiblingen Deutschland erklärt in alleiniger Verantwortung, dass

Bauart: Hochdruckreiniger

Serienidentifizierung: RE01 den einschlägigen Bestimmungen der Richtlinien 2011/65/EU, 2006/42/EG, 2014/30/EU, 2009/125/EC entspricht und in Übereinstimmung mit den jeweils zum Produktionsdatum gültigen Versionen der folgenden Normen entwickelt und gefertigt worden ist: EN 55014‑1, EN 55014‑2, EN 60335‑1, EN 60335‑2‑79, EN 61000‑3‑2, EN 61000‑3‑11. Zur Ermittlung des gemessenen und des garan‐ tierten Schallleistungspegels wurde nach Richtli‐ nie 2000/14/EG, Anhang V, unter Anwendung der Norm ISO 3744 verfahren.

gemessener Schallleistungspegel: 85 dB(A)

garantierter Schallleistungspegel: 87 dB(A) Die Technischen Unterlagen sind bei der Pro‐ duktzulassung der AND‐ REAS STIHL AG & Co. KG aufbewahrt. Das Baujahr, das Herstellungsland und die Maschinennummer sind auf dem Hochdruckreini‐ ger angegeben. Waiblingen, 03.02.2021 ANDREAS STIHL AG & Co. KG HRA 260269, Amtsgericht Stuttgart

Dr. Jürgen Hoffmann, Leiter Erzeugnisdaten, - vorschriften und Zulassung 23 Anschriften

23.1 STIHL Hauptverwaltung

ANDREAS STIHL AG & Co. KG Postfach 1771 D-71307 Waiblingen

23.2 STIHL Vertriebsgesellschaften

DEUTSCHLAND STIHL Vertriebszentrale AG & Co. KG Robert-Bosch-Straße 13 64807 Dieburg Telefon: +49 6071 3055358 ÖSTERREICH STIHL Ges.m.b.H. Fachmarktstraße 7 2334 Vösendorf Telefon: +43 1 86596370 SCHWEIZ STIHL Vertriebs AG Isenrietstraße 4 8617 Mönchaltorf Telefon: +41 44 9493030 TSCHECHISCHE REPUBLIK Andreas STIHL, spol. s r.o. Chrlická 753 664 42 Modřice

Elektrische beveiligingsklasse: I

Elektrische beveiligingsklasse: I

Elektrische beveiligingsklasse: I

Elektrische beveiligingsklasse: I

Kabellengte tot 20 m: AWG 15/1,5 mm²
