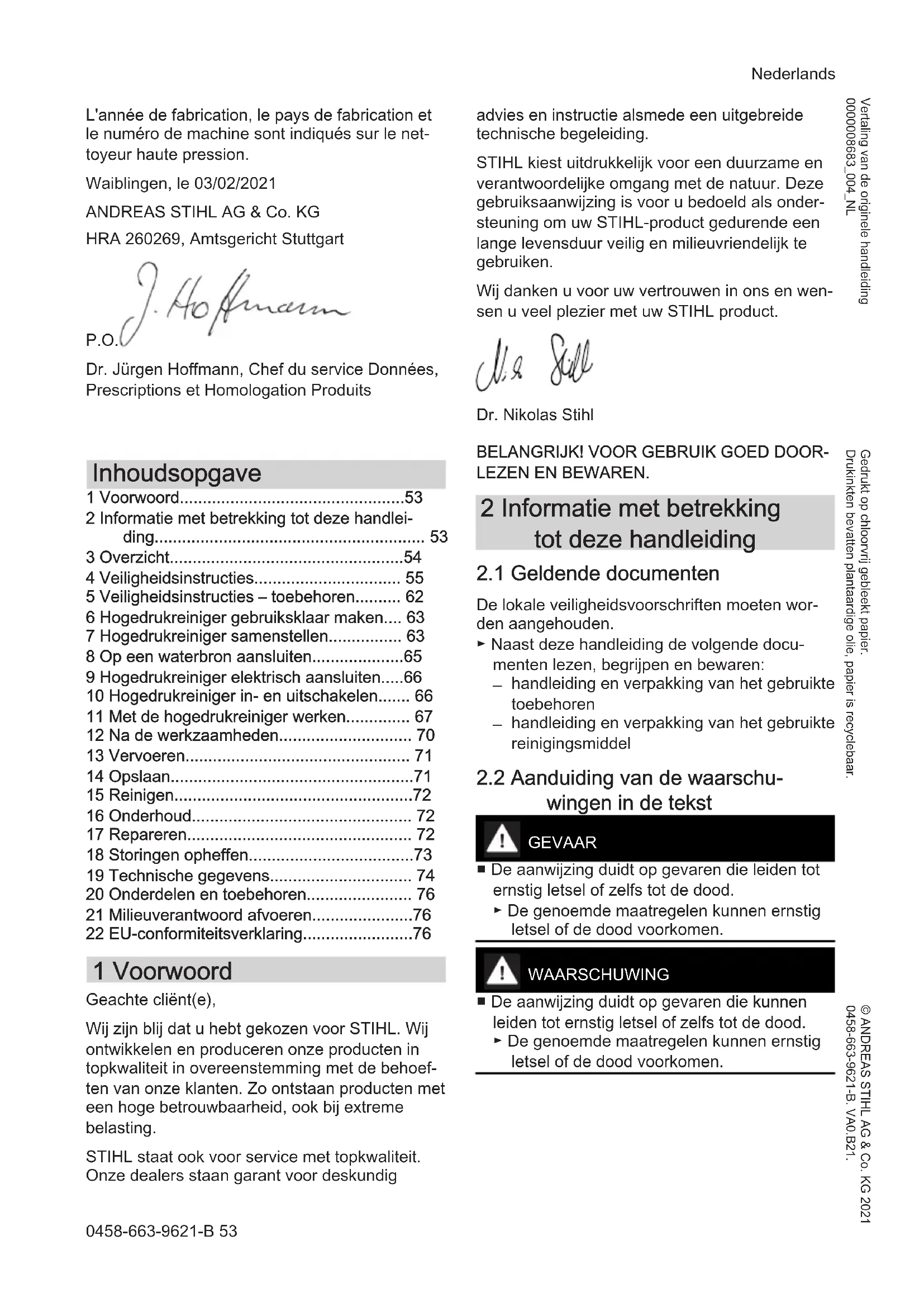

GEBRUIKSAANWIJZING RE 170 Plus STIHL
1 Voorwoord. 53
2 Informatie met betrekking tot deze handleiding. 53
3 Overzicht. 54
4Veiligheidsinstructies. 55
5 Veiligheidsinstructies - toebehoren 62
6 Hogedrukreiniger gebruiksklaar make... 63
7 Hogedrukreiniger samenstellen 63
8 Op een waterbron aansluiten. 65
9 Hogedrukreiniger elektrisch aansluiten.....66
10 Hogedrukreiniger in- en uitschakelen... 66
11 Met de hagedrukreiniger werken 67
12 Na de werkzaamheden 70
13 Vervoeren 71
14 Opslaan. 71
15 Reinigen. 72
16 Onderhoud. 72
17 Repareren 72
18 Storingen opheffen. 73
19 Technische gegevens 74
20 Onderdelen en toebehoren. 76
21 Milieuverantwoord afvoeren. 76
22 EU-conformiteitsverklaring. 76
1 Voorwoord
Geache client(e),
Wijল dat u hebts gekozen voor STIHL. Wij ontwikkelen en producereren once producten in topkwaliteit in overeenstemming met de behoeften van once klanten. Zo ontstaan producten met een hoge betrouwbaarheid, ook bij extreme belasting.
STIHL staat ook voor service met topkwaliteit.
Onze dealers staan garant voor deskundig
advies en instructie alsmede een uitgebrie technische begeleiding.
STIHL kiest uitdrukkelijk voor een duurzame en verantwoordelijk omgang met de natuur. Deze gebruiksaanwijzing is voor u bedoeld als ondersteuning om uw STIHL-product gedurende een lange levensduur veilig en milieuvriendelijk te gebruiken.
Wij danken u voor uw vertrouwen in ons en wensen u veel plezier met uw STIHL product.
Dr. Nikolas Stihl
BELANGRIJK! VOOR GEBRUIK GOED DOOR-LEZEN EN BEWAREN.
2.1 Geldende documenten
De lokale veiligheidsvoorschriften要去en worden aangehonden.
-
Naast deze handleiding de volgende documents lezen, begrijpen en bewaren:
-
handleiding en verpakking van het gebruikte toebehoren
- handleiding en verpakking van het gebruikte reinigingsmiddel
2.2 Aanduiding van de waarschu-wingen in de tekst
GEVAAR
- De aanwijzing duidt op gezaren die leiden tot ernstig letsel of zichs tot de dood.
De genoemde maatregelen konnen ernstig letsel of de dood voorkomen.
WAARSCHUWING
De aanwijzing duidt op gezaren die kunnen leiden tot ernstig letsel of zelfs tot de dood.
De genoemde maatregelen können ernstig letsel of de dood voorkomen.
LETOP
- De aanwijzing duidt op gezaren die kuren leiden tot materièle schade.
- De genoemde maatregelen können materi-ele schade voorkomen.
2.3 Symbolen in de tekst
Dit symbolism verwijdstaar een hoofdstuk in deze handleiding.
3 Overzicht

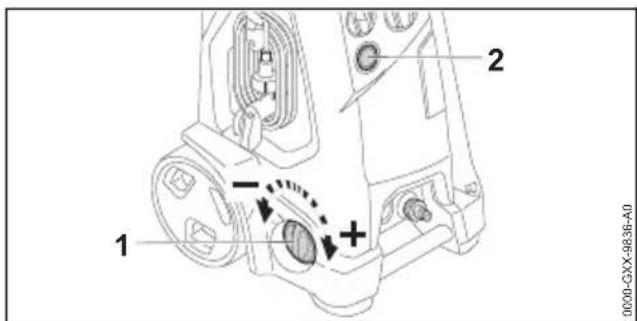

De draaiknop dient voor het instellen van de werkdruk en de wateropbrengst.
2 Aansluitkabel
De aansluitkabel verbindt de hogedrukreini-ger met de netstekker.
3 Netstekker
De netstekker verbindt de aansluitkabel met een contactdoos.

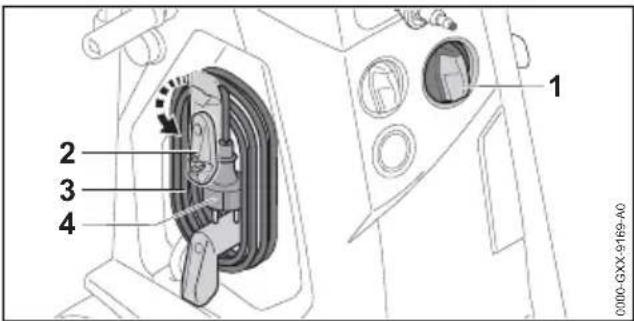

4 Houser met klem
De houder dient voor het wegemen en opbergen van de aansluitkabel en is draaihaar. De klem borgt de netstekker aan de opgewikkelde aansluitkabel.

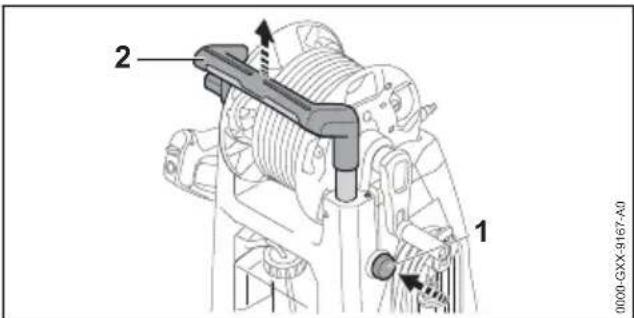

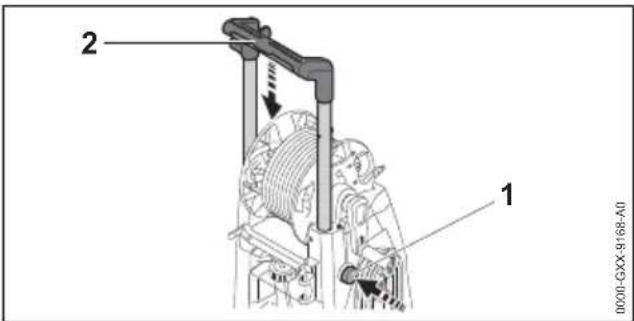

5 Blokeerknop
De blokkeerknop blokkeert de verstelling van de handgreep.
6 Slinger
De slinger dient voor het verdraaien van de slanghaspel.

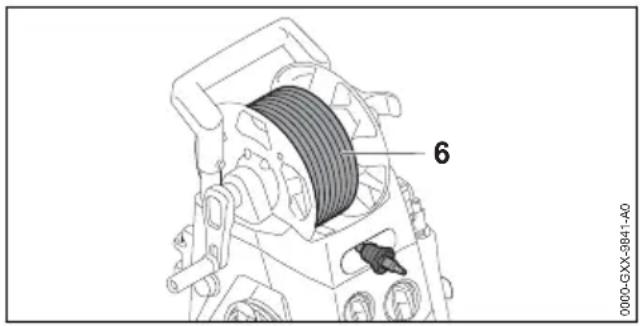

7 Slanghaspel
De slanghaspel dient voor het opwikkelen van de hogedrukslang.
8 Hopedrukslang
De hagedrukslang leidt het water van de hagedrukpomp aan het spuitpistol.
9 Geleideopening
De geleideopening geleidt de hogedrukslang vanaf de voorzijde op de slanghaspel.

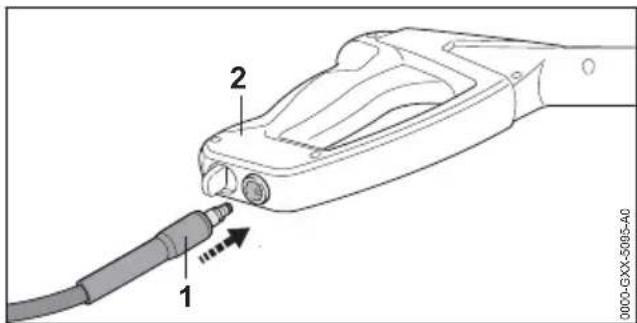

10 Nippel
De nippel verbindt de hagedrukslang met het spuitpistool.

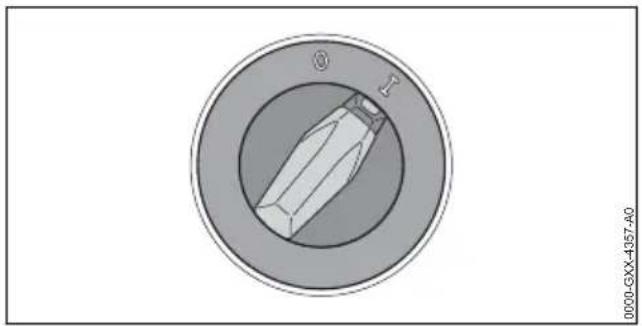

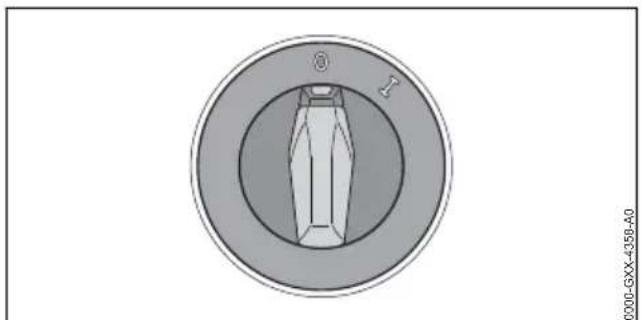

11 Draaischakelaar
De draaischakelaar dient voor het inschakelen en uitschakelen van de hogedrukreiniger.

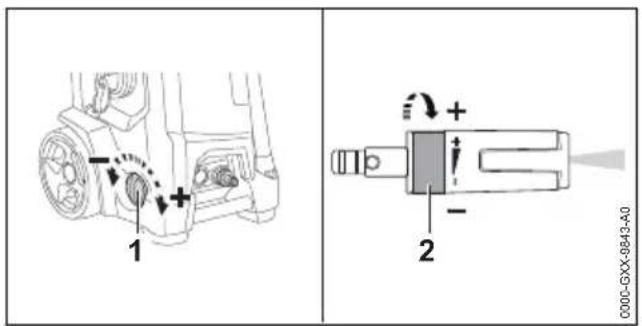

12 Doseerknop
De doseerknop dient voor het instellen van de gewenste dosering van het reinigingsmiddel.
13 Manometer
De manometer geeft de druk in de hagedruk-pomp aan.

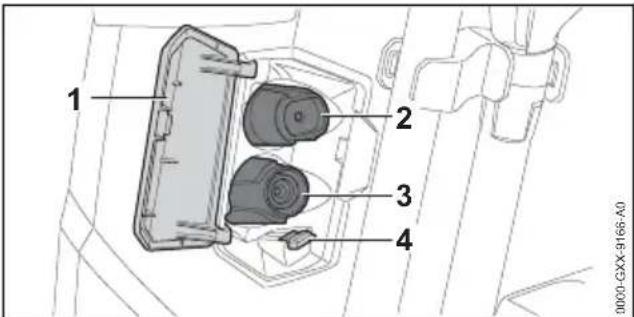

14 Klep
De klep dekt de meegeleverde sproeiers en de reinigingsnaald af.

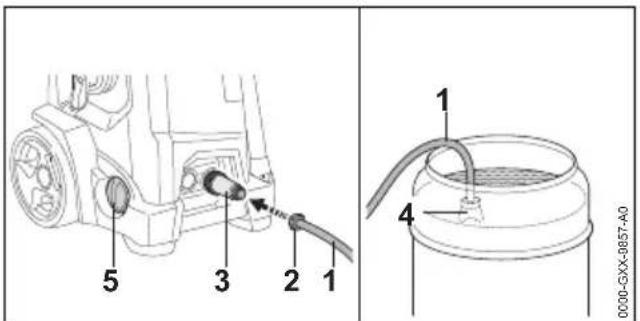

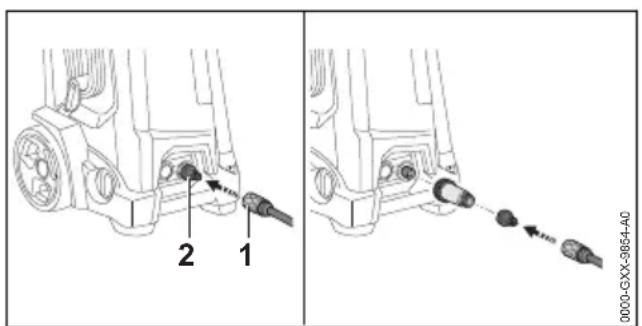

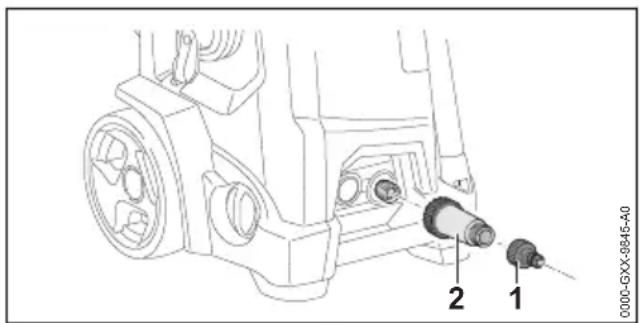

15 Nippel
De nippel dient voor de aansluiting van de waterslang.
16 Transporthandgreep
De transporthandgreep dient voor het dragen van de hagedrukreiniger.

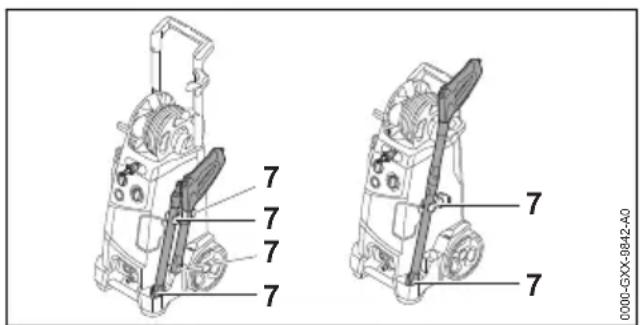

17 Houser
De houders dienen voor het opbergen van de spuitinrichting.
18 Handgreep
De handgreep dient voor het dragen en hantenen van de hagedrukreiniger.

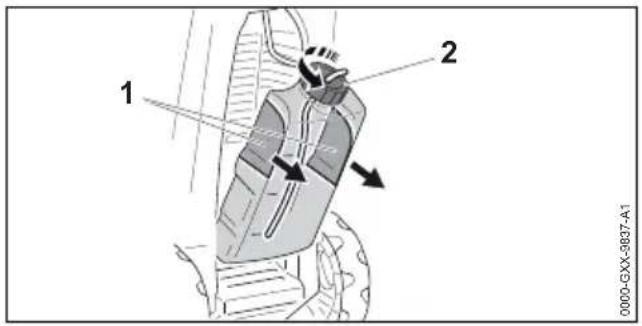

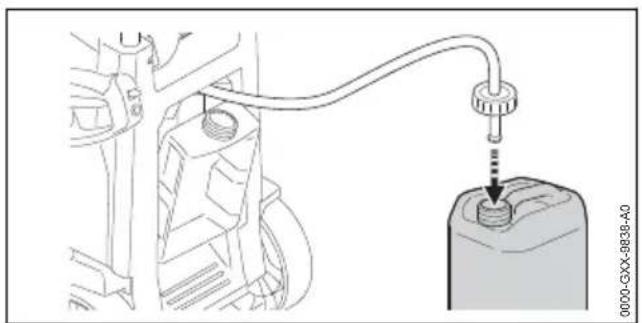

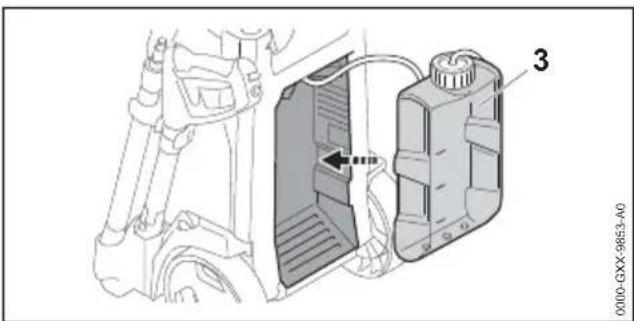

19 Reinigingsmiddelreservoir
Het reinigingsmiddelreservoir dient voor het reinigen met reinigingsmiddel.
4 Veiligheidsinstrumenties Nederlands
Typeplaatje met machinenummer

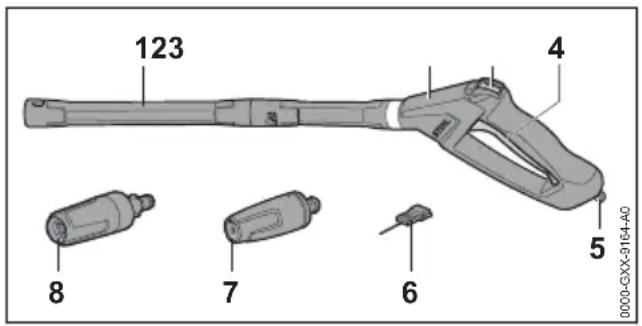

3.2 Spuitinrichting

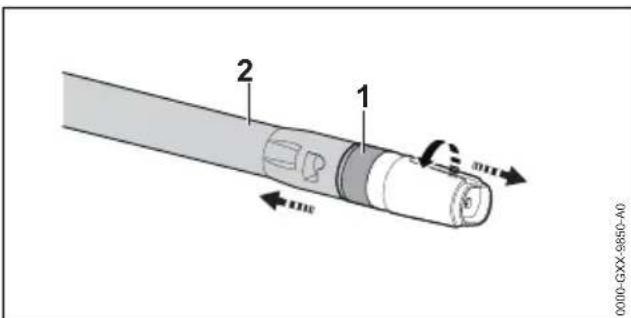

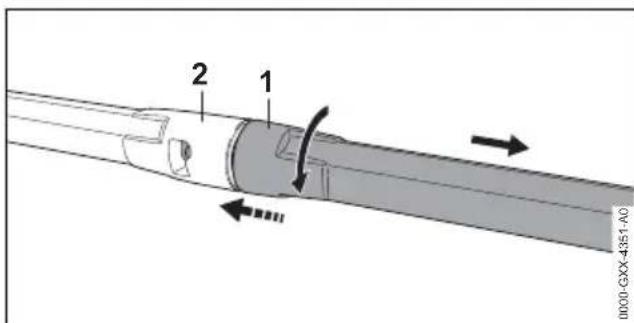

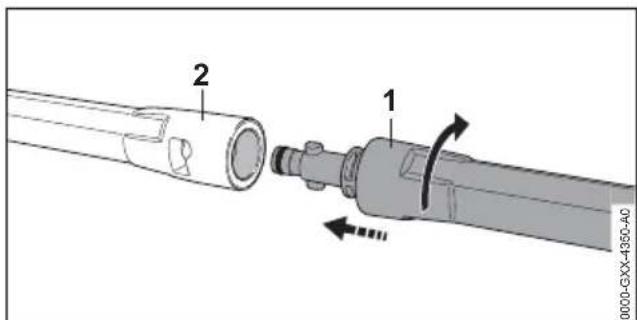

1 Spuitlans
De spuitlans verbindt het spuitpistool met de sproeier.

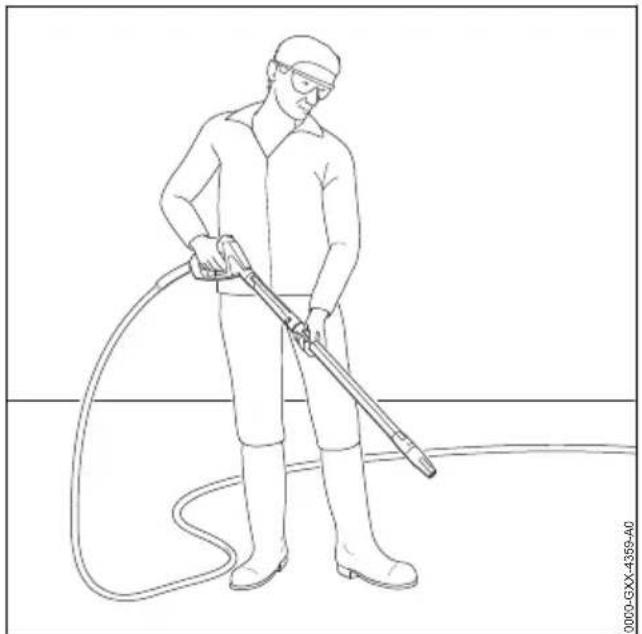

2 Spuitpistol
Het spuitpistol dient voor het vasthouden en hanteren van de spuitinrichting.

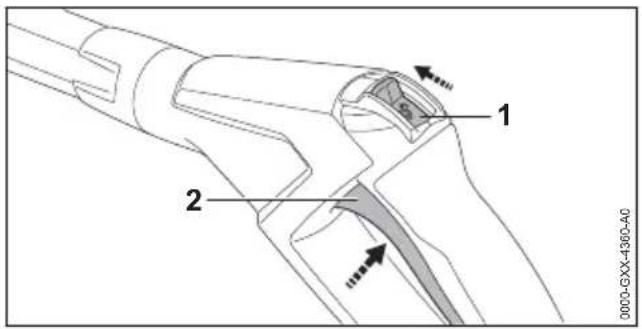

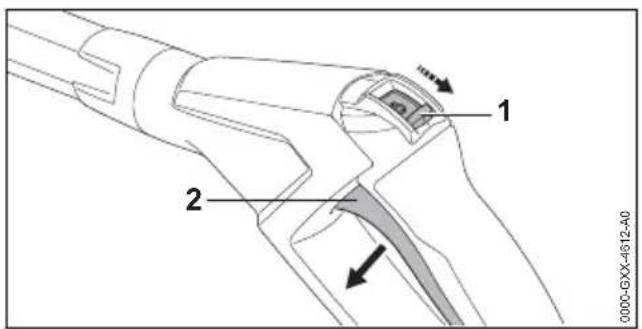

3 Arreterhendel
De hendel opent en sluit de klep in het spuittpistol. De hendel start en stopt de waterstraal.

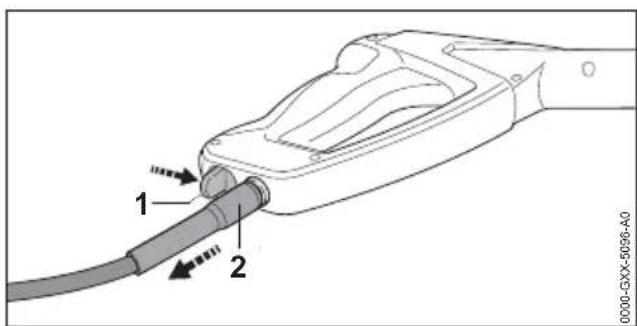

5 Blokeerhendel
De blokkeerhendel borgt de nippel in het spuitpistool.

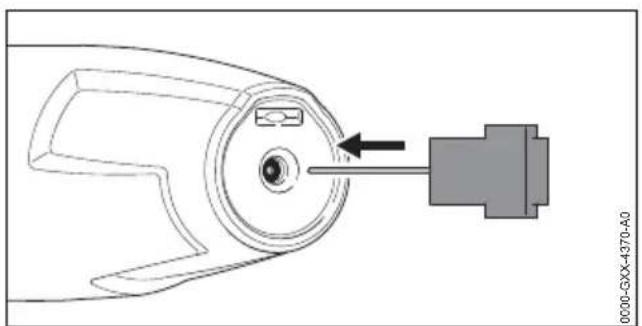

6 Reinigingsnaald
De reinigingsnaald dient voor het schoonma-ken van de spreieers.

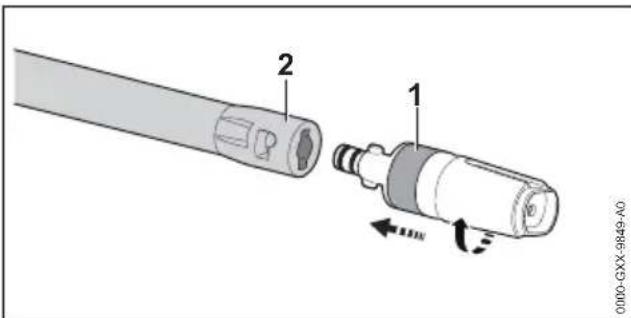

7 Vlakstraalsproeier
De vlakstraalsproeier genereert een vlakke waterstraal.
8 Rotorsproeier
De rotorsproeier genereert een harde, roterende waterstraal.
3.3 Pictogrammen
De pictogrammen kuren op de hogedrukreiniger en de spuitinrichting staan en hebben de volgende betekenis:
De arrêteerhendel ontgrendelt in deze stand de hendel.
De arrêteerhendel vergrendelt in deze stand de hendel.
Het product Niet met het huisvuil afvoeren.
Gegarandeerd geluidvermogensniveau wA volgens de richtlijn 2000/14/EG in
dB(A) om de geluidsemissies van producten vergelijkbaar te make.
STIHL
Deze symbolen kenmerken de originele STIHL onderdelen en het originele STIHL toebehoren.
4 Veiligheidsinstructies
4.1 Waarschuwingssymbolen
De waarschuwingssymbolen op de hogedrukreiniger hebben de volgende betekenis:
Op de veiligheidsinstructies en de maatregelen hierin letten.
De gebruiksaanwijzing lezen, begrijpen en bewaren.
Veiligheidsbril dragen.
Waterstraal nicht richten op personen en dieren.
Waterstraal nichtrichten op elektrische installations, elektrische aansluitingen, contactdozen en stroomgeleidende kabels.
Waterstraal nichtrichten op elektrische apparaten en de hogedrukreiniger.
Als de aansluitkabel of de verlangkabel is beschadigd: de netsteker uit de contactdoos trekken.
De hagedrukreiniger Niet direct op het drinkwaterleidingnet aansluten.
De hagedrukreinigerijdens werkonderbrekingen, het vervoer, de opslag, onderhouds- of reparatiewerkzaamheden uitschakelen.
Hogedrukreiniger nicht gebruiken, vervoeren en opslaan bij temperaturen lager dan 0^
De hagedrukreiniger STIHL RE 150 PLUS of RE 170 PLUS dient voor het reinigen van bijvoorbeeld auto's, aanhangwagens, terrassen, paden en gevels.
De hagedrukreiniger mag nicht worden gebrukt bij regen.
WAARSCHUWING
- Als de hagedrukreiniger Niet volgens voorschrift worden gebrukt können Personen ernstig of dodelijk letsel oplopen en kan er materiaiele schade ontstaan.
De hagedrukreiniger zo gebruiken als in deze handleiding staat beschreiben.
De hagedrukreiniger STIHL RE 150 PLUS of RE 170 PLUS is nicht bedoeld voor de volgende toepassingen:
- Reinigen van asbestcement en gelijksoortige oppervlakken
- Reinigen van oppervlakken die met loodhoudende verf zich geverfd of gelakt
- Reinigen van oppervlakken die in contact komen met levensmiddelen
- Reinigen van de hagedrukreiniger zichl
4.3 Verplichtingen voor de gebrui-ker
WAARSCHUWING
- Gebruikers die nicht zich geinstrueerd,{kunnen de gezaren van de hagedrukreiniger nicht herkennen of nicht inschatten. De gebruiker of andere Personen kann ernstig of zelfs dodelijk letsel oplopen.
De gebruiksaanwijzing lezen, begrijpen en bewaren.
-
Als de hagedrukreiniger aan een andere person wordt doorgegeven: handleiding meegeven.
Zorg ervoor dat de gebruiker aan de vol-gende verplichtingen voldoet:
-
De gebruiker is uitgerust.
-
Deze machine mag nicht worden gezbrukt door Personen (inclusief kinderen) met een verminderd psychisch, sensorisch of mentalaal vermogen of met gebrek aan ervaring en kennis.
-
De gebruiker kan de bevaren van de hagedrukreiniger herkennen en inschatten.
-
De gebruiker is meerderjärig of de gebruiker worden conform nationale regelgeving onder toezicht voor een beroep opgeleid.
-
De gebruiker is geinstru-eerd door een STIHL dealer of een hiertoe vakkundig persoon, voordat deze voor de eerste keer de hagedrukreiniger in gebruik neemt.
-
De gebruiker is nicht onder invloed van alcohol, medicijnen of drugs.
-
Als er onduidelijkheid bestaat: contact opnemen met een STIHL dealer.
4.4 Kleding en uitrusting
WAARSCHUWING
Tijdens de werkzaamheden können voorwerpen met een hoge slelheid maar boven worden geslingerd. De gebruiker kan letsel oplopen.
Een nauwsluitende veiligheidsbril dragen. Geschikte veiligheidsbrillen zich aan de hand van de norm EN 166 of de nationale voorschriften getest en met de betreffende codering te koop.
Een strak bovendeel met lange mouwen en een large broek dragen.
Tijdens de werkzaamheden konnen zich aerosolen (fijne waterdruppels) vormen. Inge-ademde aerosolen konnen schadelijk zijn voor de gezondheid en allergische reacties veroorzaken.
Een risicobeoordeling uitvoeren, afhankelijk van het te reinigen oppervlak en de omgeving hiervan.
- Alsuit der risicobeoordelingblick dat er zich aerosolen vormen:een dampmasker van de beschemmingsklasse FFP2 of een vergelijkbare beschemmingsklasse dragen.
- Als de gebruiker geen hiertoe geschikt schoeisel draagt, kan hij uitgliden. De gebruiker kan letsel oplopen.
Stevig, dicht schoeisel met stroeve zool dragen.
4 Veiligheidsinstrumenties Nederlands
4.5 Werkgebied en -omgeving
WAARSCHUWING
- Onbevoegde Personen, kinderen en dieren kunden de gevaren van de hagedrukreiniger en de opgeworpen voorwerpen Niet herkennen en de gevaren hiervan Niet inschatten. Onbevoegde Personen, kinderen en dieren kunden ernstig letsel oplopen en er kan materiele schade ontstaan.
Buitenstaanders, kinderen en huisdieren op afstand houden van het werkgebied.
Hogedrukreiniger nicht zonder toezicht latent.
Zorg ervoor dat kinderen nicht met de hagedrukreiniger kuren speelen.
- Als er in de regen of in een vochtige omgeving wordt gewerkt, kan dit leiden tot een elektrische stroomstoot. De gebruiker kan ernstig of zichs dodelijk letsel oplopen en de hagedruk-reiniger kan worden beschadigd.
Niet in de regen werken.
Hogedrukreiniger dusdanig op stellen dat hij Niet door vallende waterspetters nat worden.
Hogedrukreiniger buiten het vochtige werkgebiedplaatsen.
- Elektrische componenten van de hagedrukkreiniger kuren vonden verroorzaken. Vonden kuren inlicht ontvlambare of een explosieve omgeving brand en explosions verroorzaken. Personen kuren zwaar letsel oplopen of worden gedood en er kan materiele schade ontstaan.
Niet werken in een Licht ontvlambare en nicht in een explosieve omgeving.
4.6 Veilige staat
De hagedrukreiniger verkeert in de veilige staat als aan de volgende voorwaarden is voldaan:
- De hagedrukreiniger is onbeschadigd.
- De hogedrukslang, de koppelingen en de spuitinrichting zijn onbeschadigd.
- De spuitinrichting is correct aangebracht.
- De aansluitkabel, de verlangkabel en de netstekker zichniet beschadigd.
- De hagedrukreiniger is schoon en droog.
-
De spuitinrichting is schoon.
-
De bedieningselementen werken en zich nicht gewijzigd.
-
Origineel STIHL toebehoren voor deze hoge-drukreiniger is aangebracht.
-
Het toebehoren is correct gemonteerd.
WAARSCHUWING
In een nicht-veilige toestand können onderden Niet更是湃 behoren functioneren en kuren veiligheidsvoorzieningen buiten werk ing worden gezet. Personen kann ernstig of dokelijk letsel oplopen.
- Met een onbeschadigde hagedrukreiniger werken.
Alleen werken met een onbeschadigde hagedrukslang, onbeschadigde koppelingen en een onbeschadigde spuitinrichting.
- De spuittinrichting zo aanbrengen als in deze handleiding staat beschreiben.
- Met een onbeschadigde aansluitkabel, ver-lengkabel en een onbeschadigde netstek-ker werken.
- Als de hagedrukreiniger vuil of nat is: de hagedrukreiniger reinigen en lien drogen.
- Als de spuitinrichting is verruild: de spuitinrichting reinigen.
Aan de hagedrukreiniger geen wijzigingen aanbrengen.
- Als de bedieningselementen nicht fonctioneren: Niet met de hagedrukreiniger werken.
Origineel STIHLOebehoren voor deze hagedrukreiniger aanbrengen.
- Het toebehoren monteren zoals in deze gebruiksaanwijzing of in de gebruiksaanwij-zing van het toebehoren beschreiben staat.
- Geen voorwerpen in de openings van de hagedrukreiniger steken.
- Versreten of beschadigde stickers verran-gen.
- Als er onduuidelijkheid bestaat: contact opnemen met een STIHL dealer.
4.7 Werken
WAARSCHUWING
- De gebruiker kan in bepaalde omstandigheden Niet meer geconcentreerd werken. De gebruiker kan struikelen, vallen en ernstig letsel oplopen.
Werk rustig en doordacht.
- Als de Lichtomstandigheden en het zich slecht zijn: Niet met de hagedrukreiniger werken.
De hagedrukreiniger alleen bedienen.
Op obstakels letten.
Nederlands 4 Veiligheidsinstrumenties
Werkrechtopstaand op de grond en zorg voor goed evenwicht. Als in de hoogte要去 worden gewerkt: een hoogwerker of een veilige steiger gebruiken.
Als er vermoeidheidsverschijnselen optreden: een pauze inlassen.
- Als de de hagedrukreinigerijdens de werkzaamheden anders of ongewoon gaat werken, is deze möglich nicht meer in een veilige toestand. Personen können ernstig letsel oplopen en er kan materièle schade ontstaan.
de werkzaamheden beeindigen, de netstekkeruit de contactdoos trekken en contact opnemen met een STIHL dealer.
De hagedrukreiniger staand gebruiken.
- De hagedrukreiniger nicht afdekken om voor voldoende circulatie van koellucht te zorgen.
-
Als de hendel van het spuitpistol worden losgelaten, schakelt de hagedrukpomp automatischuit en stroomt er geen water meer uit het mondstuk. De hagedrukreiniger staat in de stand-bystand en blijft verdier ingeschakeld. Als de hendel van het spuitpistol worden ingedrukt, schakelt de hagedrukpomp wee automatisch in en stroomt er water uit het mondstuk. Personen konnen ernstig letsel oplopen en er kan materiele schade ontstaan.
-
Als er nicht worden gewerkt: de hendel van het spuitpistool vergrendelen.
De hagedrukreiniger uitschakelen.
Netstekker van de hagedrukreinigeruit de contactdoos trekken.
Water kan bij temperaturen beneden de 0^ vastvriezen op het te reinigen oppervlak en op de componenten van de hogedrukreiniger. De gebruiker kan uitgijden, vallen en ernstig letsel oplopen. Het gevolg kan materiele schade zichn.
De hagedrukreiniger nicht gebruiken bij temperaturen beneden 0^
- Als aan de hagedrukslang, de waterslang of de aansluitkabel worden getrokken, kan de hagedrukreiniger bewegen en omvallen. Het gevolg kan materiaèle schade zich.
- Niet aan de hogedrukslang, waterslang of de aansluitkabel trekken.
- Als de hagedrukreiniger op een scheve, oneffen of onverharde ondergrond staat, kan deze bewegen en omvallen. Het gevolg kan materièle schade+zijn.
De hagedrukreiniger op een horizontal en verhard oppervlak opstellen.
■ Als er op hoogte worden gewerkt, bestaat het risico op vallen kan de hogedrukreiniger of de spuitinrichting. Personen kann ernstig letsel oplopen en er kan materiele schade ontstaan.
- een hefbordes of een veilige steiger gebruiken.
De hagedrukreiniger nicht op een hoogwerker of steigerplaatsen.
-
Als de reikwijde van de hagedrukslang nicht voldoende is: de hagedrukslang verlengen met een hagedrukslangverlengstuk.
De spuitinrichting borgen zodat davon damit nicht kan vallen.
-
De waterstraal kan asbestvezels losmaken uith het oppervlak. Asbestvezels konnen zich na het drogen in de lucht verdelen en worden ingeademd. Ingeademde asbestvezels+zijn schadelijk voor de gezondheid.
Asbesthoudende oppervlakken nicht reini-gen.
- De waterstraal kan olie op voertuigen of machines wegspuiten. Het olie bevattende water kanterechtkomen in de grond, in een waterloop of in de riolering. Het milieu worden hierdoor in gevaar gebracht.
Voertuigen of machines alleen opplaatsen met een olieafscheider in de waterafvoer reinigen.
-
De waterstraal kan in combinatie met loodhoudende verven loodhoudende aerosolen en loodhoudend water vormen. Loodhoudende aerosolen en loodhoudend water kunnenterechtkomen in de grond, in een waterloop of in de riolering. Ingeademde aerosolen kunnen schadelijk zichn voor de gezondheid en allergische reacties veroorzaken. Het milieu worden hierdoor in gevaar gebracht.
-
Oppervlakken die zichen geverfd of gespoten met loodhoudende verf, nicht reinigen.
-
De waterstraal kan kwetsbare oppervlakken beschadigen. Het gevolg kan materiele schade+zijn.
-
Kwetsbare oppervlakken nicht reinigen met behulp van het rotormondstuk.
Kwetsbare oppervlakken van rubber, stof, hout en dergelijkke materialen met een lagere werkdruk en vanaf een grotere spuitafstand reinigen.
-
Als het rotormondstukijdens de werkzaamheden in verruild water worden gedompeld en wordt gebruikt, kan het rotormondstuk worden beschadigd.
-
Het rotormondstuk nicht gebruiken met verwild water.
4 Veiligheidsinstrumenties Nederlands
- Als een tank worden gereinigd: de tank legen en het waterijdens de reinigingswerkzaamheden lately wegstromen.
Aangezogenlichtbrandbare enexplosieve vloeistoffenkunnenbranden enexplosiesverozaken.Personenkonnenernstigofdodelijk letsel oplopen en er kan materielle schade ontstaan.
- Licht brandbare of explosieve vloeistoffen nicht opzuigen of spuiten.
Aangezogen, prikkelende, bijtende en giftige vloeistoffen kuren de gezondheid in gevaar brengen en componenten van de hogedrukreiniger beschadigen. Personen kuren ernstig of dodelijk letsel oplopen en er kan materiele schade ontstaan.
- Prikkelende, bijtende of giftige vloeistoffen nicht opzuigen of spuiten.
- De sterke waterstraal kan Personen en dieren ernstig verwonden en er kan materiele schade ontstaan.
De waterstraal nicht op slecht zichtbare plekken richten.
Kleding nicht schoonspuiten verwijl.Deze wordt gedragen.
- Schoenen nicht schoonspuiten verwijl deze worden gedragen.
- Als elektrische installaties, elektrische aanslui-tingen, contactdozen en stroom geleidende kabels in contact komen met water, kan dit leiden tot een elektrische schok. Personen kunnen ernstig of dodelijk letsel oplopen en er kan materièle schade ontstaan.
Waterstraal nicht richten op elektrische installations, elektrische aansluitingen, contactdozen en stroomgeleidende kabels.
-
De waterstraal nicht richten op de aansluit-kabel of de verlangkabel.
-
Als elektrische apparaten of de hagedrukreiniger in contact komen met water, kan dit leiden tot een elektrische schok. De gebruiker kan ernstig letsel oplopen of worden gedood en er kan materiele schade ontstaan.
-
Elektrische apparaten en de hagedrukreiniger weghouden van de te reinigen oppervlakken.
-
Een verkeerd neergelegde hagedrukslang kan worden beschadigd. Door de beschadiging kan het water met hoge druk ongecontroleerd maar buiten ontsnappen. Personen können ernstig letsel oplopen en er kan materiele schade ontstaan.
De waterstraal nicht richten op de hagedrukslang.
De hagedrukslang zo neerleggen dat deze niet op trek worden belast of in elkaar is gewikkeld.
De hagedrukslang zo neerleggen dat deze niet beschadigd raakt, worden geknikt of platgedrukt of scheurt.
De hagedrukslang beschermen gegenitte, olie en chemicaliien.
-
Een verkeerd neergelegde waterslang kan worden beschadigd en Personen kennen hier-over struikelen. Personen können letsel oplopen en de waterslang kan worden beschadigd.
-
De waterstraal nicht richten op de waterslang.
De waterslang zo neerleggen en kenmerken, dat er geen personen over{kunnen struikelen.
De waterslang zo neerleggen dat deze nicht op trek worden belast of in elkaar is gewik-keld.
De waterslang zo neerleggen dat deutsche nicht beschadigd raakt, worden geknikt of platgedrukt of scheurt.
De waterslang beschermen gegenitte,olie en chemicaliien.
-
De sterke waterstraal veroorzaakt een reactiekracht. Door de optredende reactiekrachten kan de gebruiker de controle over de spuitinrichting verliezen. De gebruiker kan ernstig letsel oplopen en er kan materiaèle schade ontstaan.
-
Het spuittpistol met beiden handen vasthouden.
Zo werken als in denen handleiding staat beschreiben.
4.8 Reinigingsmiddel
WAARSCHUWING
- Als reinigingsmiddel in contact kommt met de huid of de ogen, küssen de huid of de ogen geirriteerd raken.
Op de gebruiksaanwijzing van het reingingsmiddel letten.
Contact met reinigingsmiddelen vermijden.
- Als contact met de huid heeftplaatsgevonden: de betreffende plekken op de huid met veel water en zeep wassen.
-
Als contact met de ogen heeftplaatsgevonden: ogen ten minste 15 minutes spoelen met veel water en een arts raadplegen.
-
Verkeerde of ongeschichte reinigingsmiddelen kuren de hagedrukreiniger of het oppervlak van het te reinigen object aantasten en schadelijk zichn voor het milieu.
STIHL adviseert om originele STIHL reingingsmiddelen te gebruiken.
Op de gebruiksaanwijzing van het reingingsmiddel letten.
- Als er onduidelijkheid besteht: contact opnemen met een STIHL dealer.
4.9 Water aansluiten
WAARSCHUWING
■ Als de hendel van het spuitpistool wordt losgelaten, ontstaat er in de waterslang een terugstoot. Door een terugstoot kan verruild water terug worden gedrukt in het drinkwaterleiding-net. Het drinkwater kan worden verontreinigd.
De hagedrukreiniger nicht direct op het drinkwaterleidingnet aansluiten.
Devoorschriften van het waterleidingbedrijf in acht nemen.Indien vereist, bij aansluiting op het drinkwaternet een systeemscheiding volgens de voorschriften gebruiken (bijv. terugslagklep).
- Vervuld of zandhoudend water kan componenten van de hogedrukreiniger beschadigen.
Schoon water gebruiken.
- Als er verruild of zandhoudend water worden gebruikt: de hogedrukreiniger in combinatie met een waterfilter gebruiken.
- Als de hagedrukreiniger te weinig water krijgt toegevoerd,{kunnen componenten van de hagedrukreiniger worden beschadigd.
De waterkraan helemaal opendraaien.
Controlleren dat de hagedrukreiniger van voldoende water worden voorzien, 919.
4.10 Elektriciteit aansluiten
Contact met stroomvoerende componenten kan ontstaan door de volgende oorzaken:
- De aansluitkabel of de verlangkabel is beschadigd.
- De netstekker van de aansluitkabel of de verlangkabel is beschadigd.
- De contactdoos is nicht correct geinstalleerd.
GEVAAR
-
Contact met stroomvoerende componenten kan leiden tot een stroomschok. De gebruiker kan ernstig of dodelijk letsel oplopen.
-
Controller dat de aansluitkabel, de verlang-kabel en de netstekker hiervan Niet zich beschadigd.
Als de aansluitkabel of de verlangkabel beschadigd is:
beschadigdeplaatsnietaanraken.
- De netstekeruit de contactdoos trekken.
Aansluitkabel, verlengkabel en de netstekkers ervan met droge handen beetpakken.
Netstekker van de aansluitkabel of de ver-lengthkabel in een correct geinstalleerde en beveiligde contactdoos met randaarde steken.
De aansluiting op het elektriciteitsnet要去 worden gedaan door een gekwalificeerde elektricien en voldoen aan de eisen van IEC 60364-1. Aanbevolen wordt om de machine op het elektriciteitsnet aan te sluiten via een aardlekschakelaar die de stroomtoevoer onderbreekt als de aardlekstroom gedurende 30ms hoger is dan 30~mA of een aardlekschakelaar die over een aardetester beschikt.
Een beschadigde of nicht geschikte verlangkabel kan leiden tot een elektrische schok. Personen können ernstig of dodelijk letsel oplopen.
Een verlangkabel met de juiste kabeldoorsnede gebruiken, 9.3.
Een spatwaterdichte en voor buitengebruik goedgekeurde verlangkabel gebruiken.
Een verlangkabel gebruiken diedezelfde eigenschappen bezit als de aansluitkabel van de hogedrukreiniger, 19.3.
Aanbevolen wordt om hiervoor een kabelhaspel te gebruiken die de contactdoos minstens 60~mm boven de grond houdt.
WAARSCHUWING
Tijdens de werkzaamheden kan een verkeerde netspanning of een verkeerde netfrequente leiden tot een overspanning in de hagedrukreiniger. De hagedrukreiniger kan worden beschadigd.
- Controlleren of de netspanning en de netfrequente van het elektriciteitsnet corresponderen met de gegevens op het typeplaatje van de hagedrukreiniger.
■ Als er meertere elektrische apparaten op een contactdoos zijn aangesloten, können de elek
4 Veiligheidsinstrumenties Nederlands
trische componentenijdens de werkzaamheden worden overbelast. De elektrische componenten können warm worden en in brand vliegen. Personen können ernstig of dodelijk letsel oplopen en er kan materielle schade ontstaan.
Hogedrukreiniger afzonderlijk op een contactdoos aansluiten.
Hogedrukreiniger Niet op een tafelcontactdoos of verdeldoos aansluten.
- Een verkeerd neergelegde aansluitkabel en verlangkabel kuren beschadigd raken en personen kuren hierover struikelen. Personen kuren letsel oplopen en de aansluitkabel of verlangkabel kan worden beschadigd.
De aansluitkabel en verlangkabel zo neerleggen, dat deze door de waterstraal nicht kuren worden gereakt.
De aansluitkabel en verlangkabel zo neerleggen en kenmerken, dat Personen nicht küssen struikelen.
- De aansluitkabel en verlangkabel zo neerleggen, dat ze Niet onder spanning staan of verwikkeld zich.
De aansluitkabel en verlangkabel zo neerleggen, dat ze nicht beschadigd, geknikt of geplet kuren worden of schuren.
Aansluitkabel en verlangkabel beschemmen gegen但它, olie en chemicalien.
De aansluitkabel en verlangkabeleerleggen op een droge ondergrond.
Tijdens de werkzaamheden worden de verlang-kabel warm. Wanner de warmte Niet kan worden afgevoerd, kan de warmte brand veroorzaken.
- Als er een kabelhaspel worden gebruikt: de kabelhaspel volledig afwikkelen.
4.11 Vervoeren
WAARSCHUWING
Tijdens het vervoer kan de hagedrukreiniger omvallen of verschuiven. Personen können letsel oplopen en er kan materiaèle schade ontstaan.
Hendel van het spuitpistol vergrendelen.
Hogedrukreiniger uitschakelen.
Netstekker van de hagedrukreiniger uit de contactdoos trekken.
- Reinigingsmiddelreservoir legen en aanbrengen in de hagedrukreiniger.
Hogedrukreiniger met spanbanden, riemen of een net dusdanig beveiligigen, dat dezeniet kan omvallen en nicht kan verschuiven.
Water kan bij temperaturen beneden 0^ in componenten van de hogedrukreiniger bevriezen. De hogedrukreiniger kan beschadigd worden.
De hagedrukslang en de spuitinrichting aftappen.
- Als de hagedrukreiniger Niet vorstvrij kan worden vervoerd: de hagedrukreiniger beschermen met een antivirusiesmiddel op glycolbasis.
4.12 Opslaan
WAARSCHUWING
Hendel van het spuiptpistol vergrendelen.
Hogedrukreiniger uitschakelen.
Netstekker van de hagedrukreinigeruit de contactdoos trekken.
Hogedrukreiniger buiten het bereik van kinderen opslaan.
- De elektrische contacten op de hagedrukreiniger en metalen onderdelen können door vocht corroderen. De hagedrukreiniger kan beschadigd worden.
De hagedrukreiniger schoon en droog opslaan.
Water kan bij temperaturen beneden 0^ in componenten van de hagedrukreiniger bevriezen. De hagedrukreiniger kan beschadigd worden.
De hagedrukslang en de spuitinrichting aftappen.
- Als de hagedrukreiniger Niet vorstvrij kan worden opgeslagen: de hagedrukreiniger beschermen met een antivirusismiddel op glycolbasis.
4.13 Reiniging, onderhoud en reparatie
WAARSCHUWING
- Alsijdens het schoonmaken, onderhoud of reparatie de netstekker in een contactdoos is gestoken, kan de hogedrukreiniger onbedoeld worden ingeschakeld. Personen können ernstig letsel oplopen en er kan materiaèle schade ontstaan.
Hendel van het spuitpistol vergrendelen.
De hagedrukreiniger uitschakelen.
-
Netstekker van de hagedrukreinigeruit de contactdoos trekken.
-
Agressieve reinigingsmiddelen, het reinigen met een waterstraal of suntige voorwerpen hunnen de hagedrukreiniger beschadigen. Als de hagedrukreiniger Niet op de juiste wijze worden gereinigd, hunnen componenten Nieteer correct functioneren en hunnen de veiligheidsinrichtingen onwerkzaam worden gemaatk. Personen hunnen ernstig letsel oplopen.
De hagedrukreiniger zo reinigen als in deze handleiding staat beschreiben.
- Als de hagedrukreiniger nicht correct worden onderhonden of gerepareerd, kunden componenten nicht更是 correct functioneren en kunden de veiligheidsnrichtingen onwerkzaam worden gemaakt. Personen kunden ernstig of dodelijk letsel oplopen.
De hagedrukreiniger nooit zich welt onderhoden of repareren.
- Als de aansluitkabel defect of beschadigd is: aansluitkabel door een STIHL dealer latent verrangen.
- Als aan de hagedrukreiniger onderhouds of reparatiewerkzaamheden要去en worden uitgevoerd: contact opnemen met een STIHL dealer.
5 Veiligheidsinstructies - toe-behoren
5.1 Spuitlansverlengstuk, terrasreiniger, buisreinigungsset, geobogen spuitlans en haakse sproeier
Spuitlansverlngstuk
WAARSCHUWING
- Het spuitlansverlngstuk versterkt de reactiekracht. Door de optredende reactiekrachten kan de gebruiker de controle over de spuitinrichting verliezen. De gebruiker kan ernstig letsel oplopen en er kan materielle schade ontstaan.
Slechts een spuitlansverlengstuk monteren.
- Het spuitpistol met beiden handen vasthouden.
Zo werken als in denen handleiding staat beschreiben.
Terrasreiniger
WAARSCHUWING
- Door de waterstraal kan de gebruiker letsel oplopen.
Niet onder de terrasreiniger reiken.
De terrasreiniger zo vasthouden en geleiden als in de handleiding van de terrasreiniger staat beschreiben.
Buisreinigingsset
WAARSCHUWING
- Deuisreinigungsslang versterkt de reactiekracht. Als de hendel van het spuitpistol worden ingedrukt en deuisreinigungsslang zich buiten deuis bevindt, kan deuisreinigungsslang ongecontroleerd in het rond zwiepen. De gebruiker kan de controle over deuisreinigungsslang verliezen. De gebruiker kan ernstig letsel oplopen en er kan materièle schade ontstaan.
Hogedrukreiniger pas inschakelen en de hendel van het spuitpistol pas indrukken als de buisreinigungsslang tot aan de markering (1) in de buis is geschoven.

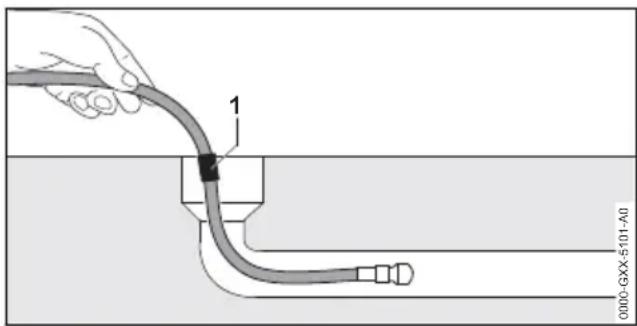

- Als de markings op deuisreinigungsslang bij het maar buiten trekken zichtaar is:
Hendel van het spuitpistol loslaten
Hogedrukreiniger uitschakelen
- De waterkaan zichtdraaien
- Spuitpistool bedieren: de waterdruk worden afgebouwd
Hendel van het spuiptpistol vergrendelen
In een große buis kan de buisreinigungsslang van richting veranderen en weeur uit de opening van de buis komen. De gebruiker kan de controle over de buisreinigungsslang verliezen. De gebruiker kan ernstig letsel oplopen en er kan materiele schade ontstaan.
Buis observeren.
6 Hogedrukreiniger gebruiksklaar makeNetherlands
- Als de spreier van de buisreinigungsslanguit de buis maar buiten komt:
Hendel van het spuittpistol loslaten
Hendel van het spuittpistol vergrendelen
Hogedrukreiniger uitschakelen
Gebogen spuitlans en haakse sproeier
WAARSCHUWING
Een gebogen spuitlans en de haakse sproeier versterken de zichwaartse reactiekrachten. Door de optredende reactiekrachten kan de gebruiker de contrôle over de spuitinrichting verliezen. De gebruiker kan ernstig letsel oplopen en er kan materiele schade ontstaan.
Slechts eén spuitlansverlngstuk monteren.
- Het spuitpistol met beiden handen vasthouden.
Zo werken als in deze handleiding staat beschreiben.
6 Hopedrukreiniger gebruisklaar make
6.1 Hopedrukreiniger gebruiksklaar make
Telkens voor het begin van de werkzaamheden要去en de volgende handelingen worden uitgevoerd:
-
Controlleren dat de hagedrukreiniger, de hagedrukslang, de slangkoppeling en de aansluit-kabel zich in de veilige staat bevinden, 4.6.
Hogedrukreiniger schoonmaken, 15.1.

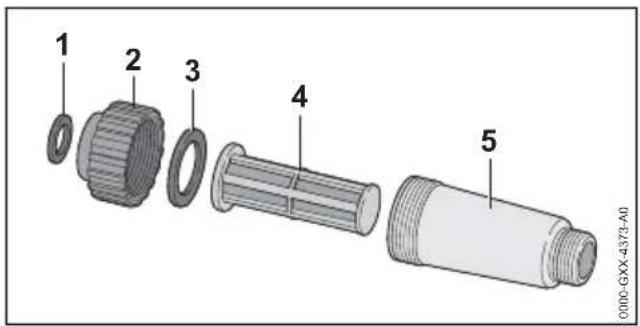

Als er een waterfilter worden gebruikt: het waterfilter op verruiling controeren en bij verruiling reinigen, 15.4.
Hogedrukreiniger zo op een stabiele en vlakke ondergrund neerzetten dat deze nicht kan weglichen of kantelen.
Hogedrukslang volledig van de slanghaspel afrollen, 11.2.
Spuitpistool aansluiten, 3.1.
Spuitlans aansluiten, 4.1.
Als er een spreoeier worden gebruikt: spreoeier monteren, 7.5.1.
Als er reinigingsmiddel worden gebruikt: met reinigingsmiddel en het reinigingsmiddelreservoir werken, 1.6.3.
Als er toebehoren worden gebruikt: toebehoren monteren, 5.1.
Water aansluiten, 3.1.
Hogedrukreiniger elektrisch aansluiten, 19.1.
-
Als de stappen nicht kuren worden uitgevoerd: de hagedrukreiniger Niet gebruiken en contact opnemen met een STIHL dealer.
Sproeiers en reinigingsnaald aanbrengen
Klep (1) openen.
Vlakstraalsproeier (2) en rotorsproeier (3) aanbrengen.
Reinigingsnaald (4) aanbrengen.
7.2 Greep uittrekken en inschuiven
7.2.1 Handgreep uittrekken
- Blokkeerknop (1) indrukken en de handgreep (2) uittrekken.
- Blokkeerknop (1) loslaten en de handgreep (2) zolang uittrekken tot deze hoorbaar vastklikt.
7.2.2 Handgreep inschuiven
Blokkeerknop (1) indrukken en de handgreep (2) inschuiven.
Blokkeerknop (1) loslaten en de handgreep (2) zolang inschuiven tot deze hoorbaar vastklikt.
Nederlands 7 Hogedrukkeiniger samenstellen
7.3.1 Spuitpistol aanbrengen
Nippel (1) in het spuitpistool (2) schuiven. De nippel (1) klikt voorbaar vast.
- Als de nippel moeilijk in het spuitpistool (2) kan worden geschoven: O-ring op de nippel (1) invetten met een armaturenvet.
7.3.2 Spuitpistol verwijderen
- Blokpeerhendel (1) indrukken en ingedrukt houden.
Nippel (2) lostrekken.
7.4 Spuitlans aanbrengen en verwijdersen
7.4.1 Spuitlans aanbrengen
Spuitlans (1) in het spuipistool (2) schuiven.
- Spuitlans (1) zo ver verdraien, tot deze vast-klikt.
- Als de spuitlans (1) moeilijk in het spuitpistool (2) kan worden geschoven: de O-ring op de spuitlans (1) invetten met een armaturen-vet.
7.4.2 Spuitlans verwijderen
Spuitlans (1) en spuittpistol (2) indrukken en tot aan de aanslag verdraaien.
Spuitlans (1) en spuitpistol (2) uit elkaar trekken.
7.5 Sproeier aanbrengen en verwijderen
7.5.1 Sproeier monteren
Sproeier (1) in de spuitlans (2) schuiven.
Sproeier (1) zo lang verdraaien tot deze vast-klikt.
- Als de spreier (1) slechts moeizaam in de spuitlans (2) kan worden geschoven: afldichting op de spreier (1) invetten met een armatarenyet.
7.5.2 Sproeier uitbouwen
Sproeier (1) en spuitlans (2) samendrukken en tot aan de aanslag draaien.
Sproeier (1) en spuitlans (2) uit elkaar trekken.
8 Op een waterbron aansluiten Nederlands
8 Op een waterbron aanslui- ten
8.1 Hogedrukreiniger aansluiten op het waterleidingnet

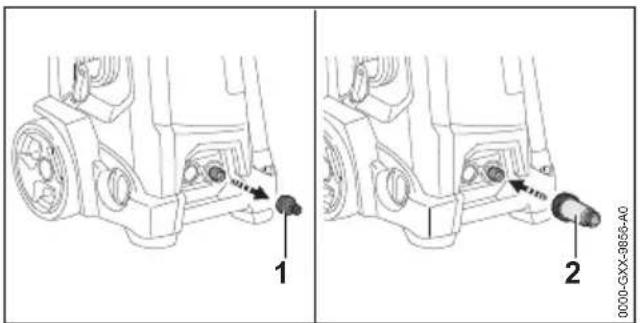

Waterfilter aansluten
Als de hagedrukreiniger met zandhoudend water of met water UIT regenputten/reservoirs worden gebrukt, moet er een waterfilter op de hagedrukreiniger zich aangesloten. Het waterfilter filtert zand en vuil UIT het water en beschermt zodoende de onderdelen van de hagedrukreiniger gegen beschadiging.
Het waterfilter kan, afhankelijk van de exportuitvoering, zichmeegeleverd bij de hagedrukreiniger.
Nippel (1) losdraaien.
Waterfilter (2) op de wateraansluiting draaien en handmatig vastdraaien.
Nippel (1) op het waterfilter (2) draaien en handmatig vastdraaien.
Waterslang aansluiten
De waterslang要去andevolgende eisenvoldoen:
- De waterslang heeft een diameter van 1/2
- De waterslang is:tussen de 10 m en 25 m lang.
De waterslang aansluiten op een waterkraan.
De waterkraan volledig opendraaien en de waterslang spoelen met water.
Zand en vuil worden uit de waterslang gespoeld. De waterslang worden ontlucht.
De waterkraan dichtdraaien.
Koppeling (1) op de nippel (2) schuiven. De koppeling (1) klikt hoorbaar vast.
De waterkraan volledig opendraaien.
- Als de spuitlans is aangesloten op het spuitpistool: spuitlans loskoppelen.
De hendel van het spuitpistol zolang indruken tot er een gelijkmatige waterstraal uit het spuitpistol stroomt.
Hendel van het spuitpistol loslaten.
Hendel van het spuitpistol vergrendelen.
Spuitlans aansluiten.
Sproeier monteren.

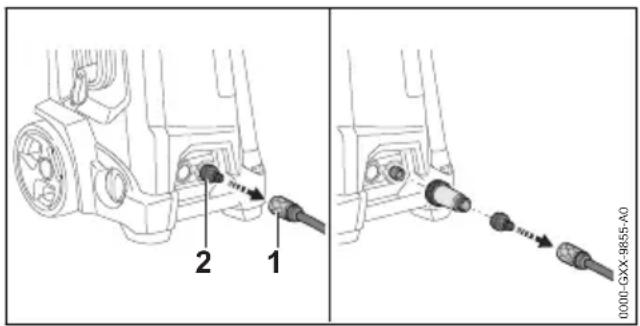

Waterslang lostrekken
De waterkraan dichtdraien.
Voor het ontgrendelen van de koppeling: ring (1) lostrekken of verdraaien en vasthouden.
Koppeling van de nippel (2) trekken.

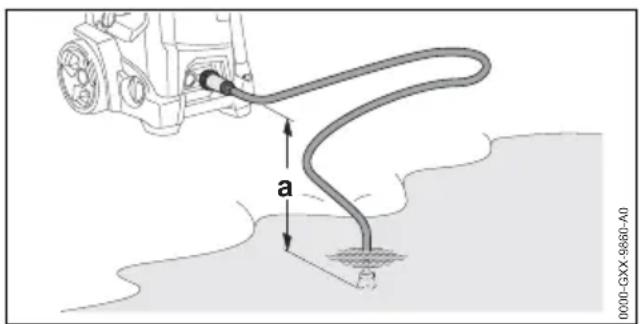

8.2 Hopedrukreiniger aansluiten op een andere waterbron
De hagedrukreiniger kan water UIT regentonnen, regenputten/reservoirs en UIT stromend of stilstaand open water aanzuigen.
Om ervoor te zorgen dat water kan worden aangezogen mag het hoogteverschil:tussen de hogedrukreiniger en de waterbron de maximale aanzuighoogte (a) Niet overschrijden, 9.1.
De passende STIHL aanzuigset moet worden gebruikt. Bij de aanzuigset hoog een waterslang met speciale koppeling.
De passende STIHL aanzuigset kan, afhankelijk van de exportuitvoering, zichm meegeleverd bij de hagedrukreiniger.
Waterfilter aansluten
Als de hagedrukreiniger met zandhoudend wateruit regentonnen, regenputten/reservoirs,uit stromend of stilstaand open water worden gebruktmoet er een waterfilter op de hagedrukreinigerzijn aangesloten.
Het waterfilter kan, afhankelijk van de exportuitvoering, zichmeegeleverd bij de hagedrukreini-ger.
Nippel (1) losdraaien.
Waterfilter (2) op de wateraansluiting draaien en handmatig vastdraaien.
Waterslang aansluiten
Waterslang (1) zo met water vullen dat er geen lucht meer in de waterslang aanwezig is.
Koppeling (2) op de aansluitnippel van het waterfilter (3) draaien en handmatig vastdraaien.
- Zuigklok (4) zo in de waterbron hangen dat de zuigklok (4) nicht de bodem raakt.
Draaiknop (5) tot aan de aanslag richting ^+ draaien.
- Als het spuitpistol op de hogedrukslang is aangesloten: spuitpistol loskoppelen.
Hogedrukslangaarbenedengericht houden.
Hogedrukreiniger zolang inschakelen tot er een gelijkmatige waterstraaluit de hagedrukslang stroomt.
LET OP
- Als de hagedrukreiniger geen water aanzuigt kan de pomp drooglopen en de hagedrukreiniger beschadigd raken.
Als er na twee minuten geen water UIT de hagedrukslang stroomt: hagedrukreiniger uitschakelen en de watertoevoer controle- ren.
Hogedrukreiniger uitschakelen.
Spuittpistool op de hogedrukslang aansluiten.
Hendel van het spuitpistol indrukken en ingedrukt honden.
Hogedrukreiniger inschakelen.
9 Hogedrukreiniger elektrisch aansluiten
9.1 Hogedrukreiniger elektrisch aansluiten
Draaischakelaar (1) in stand 0 plaatsen.
Houder (2)aarbenedenkantelen.
Aansluitkabel (3) Wegnemen.
Stekker (4) van de aansluitkabel aansluiten op een correct geinstalleerde contactdoos.
10 Hogedrukreiniger in- en uitschakelen
10.1 Hogedrukreiniger inschakelen
Als de hagedrukreiniger worden ingeschakeld, künnen er bij een instabiel spanningsnet spanningsschommelingen optreden. De spannings-schommelingen künnen andere aangesloten verbruikers beinvloeden. Op de netimpedantie letten, 19.
11 Met de hagedrukreiniger werkken Nederlands
Draaischakelaar in stand I plaatsen.
10.2 Hopedrukreiniger uitschakelen
Draaischakelaar in de positie 0 zetten.
11 Met de hagedrukreiniger werken
11.1 Spuitpistol vasthouden en hanteren
- Het spuitpistool met een hand op de bedie-ningshandgreep zo vasthouden dat de duim om de handgreep valt.
- De spuitlans met de andere hand zo vasthouden dat de duim om de spuitlans valt.
Sproeier op de grond richten.
11.2 Hogedrukslang afrollen
WAARSCHUWING
- Als de hendel van het spuitpistool worden losgelaten ontstaat er in de hagedrukslang een terugstoot. Door een terugstoot rekt de hagedrukslang uit. Als de hagedrukslang Niet volledig van de slanghaspel is afgerold, heeft de hagedrukslang geen ruimte om uit terekken en kan de hagedrukslang beschadigd raken. Er kan water met hoge druk ongecontroleerd in de omgeving ontsnappen. Personen können ernstig letsel oplopen en er kan materiele schade ontstaan.
De hopedrukslang volledig afrollen.
De hagedrukslang (1) volledig afrollen.
11.3 Werkdruk en wateropbrengst instellen
Werkdruk en wateropbrengst verhogen
Draaiknop (1)richting ^+ verdraaien.
Werkdruk en wateropbrengst verlagen
Draaiknop (1)richting-verdraaien.
De manometer (2) geeft de druk in de hogedruk-pomp aan.
Nederlands 11 Met de hagedrukreiniger werken
11.4 Hendel van het spuitpistol indrukken en vergrendelen
Hendel van het spuitpistol indrukken
- Arrêteerhendel (1) in stand schuiven.
Hendel (2) indrukken en ingedrukt houden. De hagedrukpomp schakelt automatisch in er stroomt water UIT de sproeier.
Hendel van het spuitpistol vergrendelen
Hendel (2) loslaten.
De hagedrukpomp schakelt automatisch uit en er stroomt geen water meer uit de sproeier. De hagedrukreiniger blijft verdier ingeschakeld.
- Arréteerhendel (1) in stand schuiven.

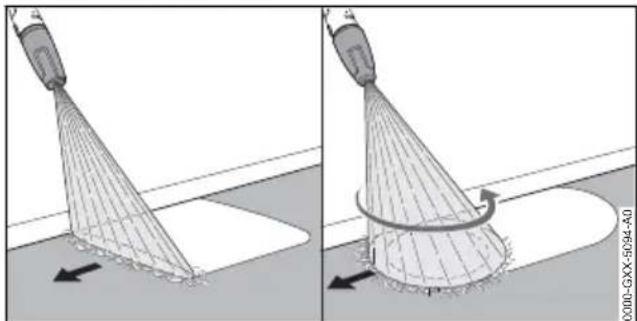

11.5 Reinigen
Afhankelijk van de toepassing kan met de volgende spreieers worden gewerkt:
Vlakstraalsproeier: de vlakstraalsproeier is geschikt voor het reinigen van groe oppervlakken.
- Rotorsproeier: de rotorsproeier is geschikt voor het verwijderen van hardnekig vuil.
Als hardnekig vuil moet worden verwijderd kan vanaf eenkleine afstand worden gewerkt.
Als de volgende oppervlakken要去en worden gereinigd kan vanaf een grotere afstand worden gewerkt:
- gelakte oppervlakken
- houten oppervlakken
- rubberen oppervlakken

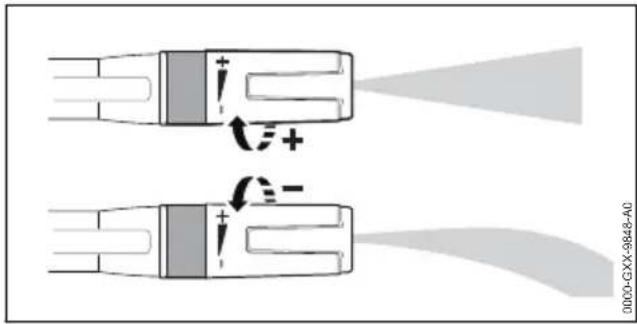

De vlakstraalsproeier kan worden ingesteld.
Als de vlakstraalsproeier richting ^+ wordt verdraaid, neemt de werkdruk toe.
Als de vlakstraalsproeier richting - wordt verdraaid, neemt de werkdruk af.
- De waterstraal voor het reinigen op een onopvallendeplaats op het oppervlak richten en controlleren dat het oppervlak Niet worden beschadigd.
- Afstand van de spreier tot het te reinigen oppervlak zo kiezen dat het te reinigen oppervlak Niet worden beschadigd.
Vlakstraalsproeier zo instellen dat het te reini-gen oppervlak Niet worden beschadigd.
- Spuitinrichting gelijkmatig langs het te reinigen oppervlak bewegen.
- Langzaam en gecontrolerd in voorwaartse richting lopen.
11.6 Werken met reinigingsmiddel
11.6.1 Reinigingsmiddel aanzuigen
Reinigungsmiddelen können de reinigende werk ing van het water versterken.
STIHL adviseert STIHL reinigingsmiddelen te gebruiken.
- Reinigungsmittelreservoir bij de handgreepkommen (1) vastpakken en wegemen.
Deksel (2) losschroeven.
- Het reinigingsmiddel zo doseren en gebruiken als in de handleiding van het reinigingsmiddel staat beschreiben.
Deksel op het reinigingsmiddelreservoir draaien en handmatig vastdraaien.
- Reinigungsmiddelreservoir bij de handgreepkommen vastpakken en aanbrengen in de hagedrukreiniger.
11.6.2 Reinigungsmiddel aanzuigen uit los rei-nigingsmiddelreservoir
Het deksel van het reinigingsmiddelreservoir is voorzien van standardardschroefdraad en past op alle gangbare reinigingsmiddelreservoirs. Er kan een los reinigingsmiddelreservoir worden gebruikt.
Reinigingsmiddelreservoir wegemen.
- Het deksel van het reinigingsmiddelreservoir losschroeven.
- Het deksel met de aanzuigslang op het/de losse reinigingsmiddelreservoir draaien.
11.6.3 Werken met reinigingsmiddel
Draaiknop (1) tot aan de aanslag richting ^+ draaien.
Vlakstraalsproeier (2) tot aan de aanslag richting - draaien.

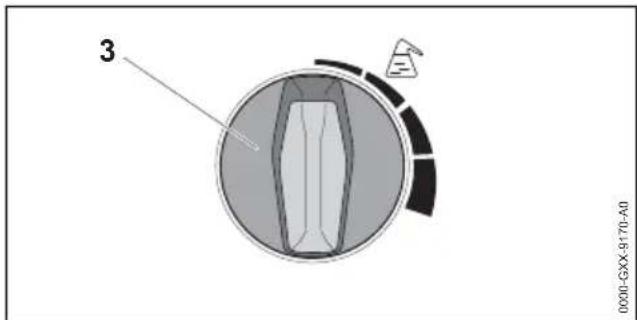

Gewenste dosering instellen
Doseerknop (3) maar rechts draaien (tot zo'n 5% ).
De reinigingsmiddeltoevoer wordt verhoogd.
Doseerknop (3)aar links draaien (tot zo'n 0%
De reingingsmiddeltoevoer wordt gereduceerd.
- Als de reinigingsmiddelconcentratie nauwkeurig moet worden ingesteld: reinigingsmiddelconcentratie meten en berekenen.
- Sterk verwulde oppervlakken voor het reinigen inspuien met water.
Hendel van het spuitpistol indrukken en reingingsmiddel op het te reinigen oppervlak spuiten.
- Het reinigingsmiddel van benedenaar boventoe aanbrengen en Niet laten opdrogen.
Doseerknop tot aan de aanslag maar links draaien.
Bij enkele reinigingsmiddelen moet de concentratie nauwkeurig worden ingesteld. In dit geval moet het waterdebiet en reinigingsmiddelverbuik worden gemeten.

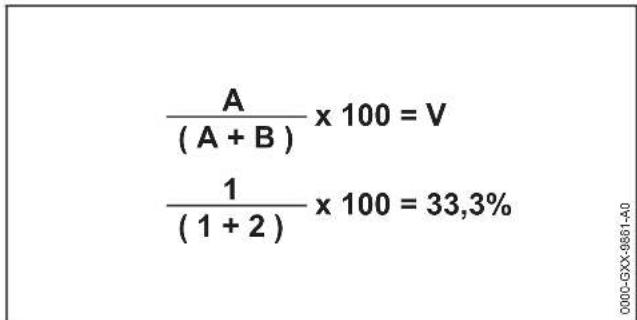

Voorverdunning van het reinigingsmiddel in % berekenen
Als de voorverdunning Niet als % -waarde op de verpakking van het gebruekte reinigingsmiddel staat aangegeven, kan deze als volgt worden bepaald:
Mengverholding
-1:1=50%
-1:2=33.3%
-1:3=25%
Nederland 12 Na de werkzaamheden
$$
\begin{array}{l} - 1:5 = 16,6 \% \ - 1:10 = 9\% \ \end{array}
$$
Voorbeeld: Berekening verhoudingswaarde 1:2.
$$
\begin{array}{l} - A = 1 \ - \quad B = 2 \ \end{array}
$$
Reinigungsmiddelconcentratie meten en berekenen
Draaiknop voor het instellen van de werkdruk en de wateropbrengst tot aan de aanslag richting ^+ draaien.
Doseerknop voor het reinigingsmiddel tot aan de aanslag rechtsom draaien.
- Reinigingsmiddelreservoir tot aan de 0,5 liter-markering met reinigingsmiddel vullen.
Vlakstraalsproeier tot aan de aanslag richting - draaien.
Hogedrukreiniger inschakelen.
Spuittpistol in een lege opvangbak houden.
- Spuitpistol bedieren en 2 liter in de opvangbak vullen.
- Verbruik aan reinigingsmiddel "QR" bepalenuit het reinigingsmiddelreservoir.
Berekening van de werkelijkke reinigingsmiddel-concentratie:
- QR = hoeveelheid verbruikt reinigingsmiddel (in liter).
- Q = 2 liter.
- V = Voorverdunning van het reinigingsmiddel (in %
- K = concentratie reinigingsmiddel.
- Als de berekende concentratie afwijk van de gewenste: dosering via de doseerknop verlagen en de meting en berekening herhalen.
12 Na de werkzaamheden
12.1 Na de werkzaamheden
Hogedrukreiniger uitschakelen en de netstekkeruit de contactdoos trekken.
- Als de hagedrukreiniger is aangesloten op het waterleidingnet: de waterkraan zichtdraaien.
Hendel van het spuitpistol indrukken. De waterdruk worden afgebouwd.
Hendel van het spuitpistol vergrendelen.
Hogedrukreiniger loskoppelen van de water-bron.
Waterslang loskoppelen.
- Sproeier en spuitlans wegnemen en schoonmake.
- Spuitpistool loskoppelen en het resterende water uit het spuitpistool latent stromen.
Hogedrukreiniger schoonmake.

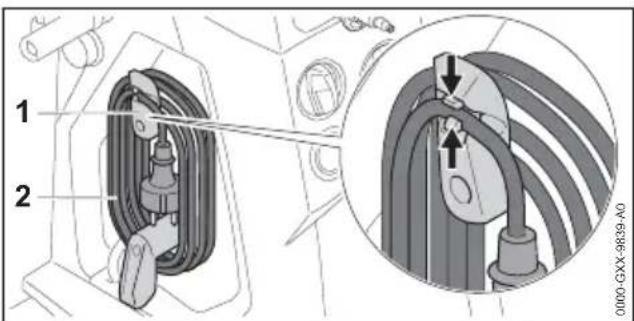

Houder (1)aar boven kantelen.
Aansluitkabel (2) op de houder (1) wikkelen.
Aansluitkabel (2) met de klem op de houder (1) bevestigen.
- Reinigungsmiddelreservoir (3) legen en aanbrengen in de hagedrukreiniger.
Vlakstraalsproeier (4) of rotorsproeier (5) aanbrengen.
Hogedrukslang (6) gelijkmatig verdeld opwikkelen.
- Spuitinrichting opbergen in de houlders (7) op de hogedrukreiniger.
12.2 De hagedrukreiniger beschermen met een antivirusismiddel
Als de hagedrukreiniger nicht vorstvrij kan worden vervoerd of worden opgeslagen,要去 de hagedrukreiniger worden beschermd met een antivriesmiddel op glycolbasis. Het antivriesmiddel voorkomt dat het water in de hagedrukreiniger bevriest en de hagedrukreiniger worden beschadigd.
Spuitlans verwijderen.
Een zo kort möglichke waterslang op de hoge-drukreiniger aansluiten.
Des te korter de waterslang is, des te minder antivriesmiddel nodig is.
- Het antivriesmiddel zo Mengen als in de handleiding van het antivriesmiddel staat beschreven.
Het antivriesmiddel in een schone bak vullen.
-
De waterslang in de bak met antivirusismiddel dompelen.
De hendel van het spuitpistol indrukken en ingedrukt honden.
Hogedrukreiniger inschakelen.
De hendel van het spuitpistol zolang ingedrukt houden tot er een gelijkmatige straal metantivriesmiddel uit het spuitpistolaar buiten stroomt en het spuitpistol op de bakRCTen.
De hendel van het spuitpistol meerdere malen indrukken en weer loslaten.
De hagedrukreiniger uitschakelen en de netstekkeruit de contactdoos trekken.
-
Het spuitpistool en de waterslang verwijderen en het antivirusiesmiddel in de bak laden lopen.
Het antivriesmiddel volgens voorschrift en milieuuvriendelijk opslaan of afvoeren.
13 Vervoeren
13.1 Hopedrukreiniger vervoeren
Hogedrukreiniger uitschakelen en de netstekkeruit de contactdoos trekken.
- Reinigungsmittelreservoir legen of zo beveiliggen dat dit nicht kan omvallen en nicht kan verschuiven.
Hogedrukreiniger trekken of dragen
Hogedrukreiniger aan de handgreep (1) voortrekken.
- hagedrukreiniger aan de handgreep (1) en aan de transporthandgreep (2) dragen.
Hogedrukreiniger in een voertuig vervoeren
De hagedrukreiniger zo borgen dat de hagedrukreiniger nicht kan vallen en verschuiven.
- Als de hagedrukreiniger nicht vorstvrij kan worden vervoerd: de hagedrukreiniger beschermen met een antivirusismiddel.
14 Opslaan
14.1 Hopedrukreiniger opslaan
De hagedrukreiniger uitschakelen en de netstekkeruit de contactdoos trekken.
De hagedrukreiniger zo opslaan, dat aan de volgende voorwaarden worden voldaan:
- De hagedrukreiniger bevindt zich buiten het bereik van kinderen.
- De hagedrukreiniger is schoon en droog.
- De hagedrukreiniger bevindt zich in een gesloten ruimte.
- De hagedrukreiniger wordenblootgesteld aan temperaturen boven 0^
- Als de hagedrukreiniger Niet vorstvrij kan worden opgeslagen: de hagedrukreiniger beschermen met een antivirusismiddel.
15 Reinigen
15.1 Hogedrukreiniger en toebehoren reinigen
Hogedrukreiniger uitschakelen en de netstekkeruit de contactdoos trekken.
De hagedrukreiniger, hagedrukslang, het spuitpistol en toebehoren reinigen met een vochtige doeK.
Nippels en koppelingen op de hagedrukreiniger, hagedrukslang en het spuitpistool reinigen met een vochtige doeck.
De ventilatiesleuven met een kwast reinigen.

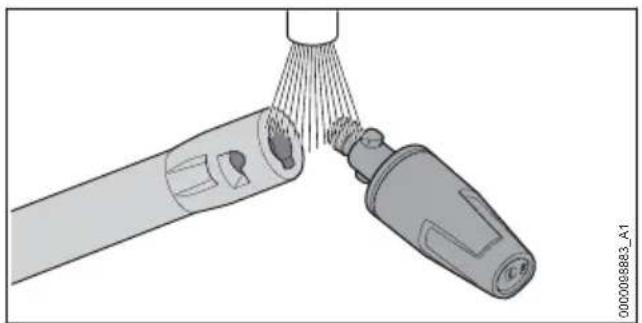

15.2 Mondstukken en spuitlans rei-nigen
- Mondstukken en spuitlans onder stromend water afspoelen en drogen met behulp van een doeK.
- Als het mondstuk is verstop: het mondstuk reinigen met de reinigingsnaald.

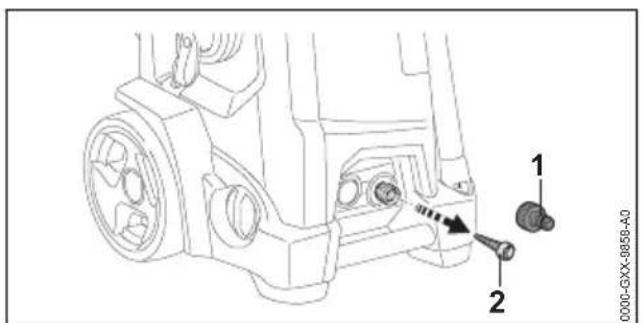

15.3 Watertoevoerzeef schoonma-ken
Nippel (1) van de wateraansluiting losdraaien.
- Watertoevoerzeef (2) uit de wateraansluiting trekken.
- Watertoevoerzeef (2) onder stromend water afspoelen.
- Watertoevoerzeef (2) in de wateraansluiting aanbrengen.
Nippel (1) erop draaien en handmatig vastdraaien.
15.4 Waterfilter reinigen
Het waterfilter moet voor het reinigen worden verwijderd.
O-ring (1)uit de wartelmoer (2) nemen.
Wartelmoer (2) losschroeven van het filterhuis (5).
O-ring (3)uit de wartelmoer (2) nemen.
Filter (4)uit het filterhuis (5) nemen.
- O-ringen (1 en 3), wartelmoer (2) en filter (4) afspoelen onder stromend water.
- O-ringen (1 en 3) invetten met een armaturen-vet.
Waterfilter weeanbrengen.
16 Onderhoud
16.1 Onderhoudsintervallen
Onderhoudsintervallen zijn afhankelijk van de omgevings- en werkomstandigheden.
STIHL advisert de volgende onderhoudsintervallen:
Maandelijks
Watertoevoerzeef reinigen.
17 Repareren
17.1 Hopedrukreiniger repareren
De gebruiker kan de hogedrukreiniger en het toebehoren nicht zich repareren.
- Als de hagedrukreiniger of het toebehoren zijn beschadigd: de hagedrukreiniger of het toebehoren Niet gebruiken en contact opnemen met een STIHL dealer.
18 Storingen opheffen
| Storing Oorzaak Remedie | |
| De hovedrukreiniger loopt Niet aan, hoe-wel de hendel van het spuitpistol worden ingedrukt. | De stekker van de aansluitkabel of van de verlangkabel is Niet aangesloten op de contactdoos. | De stekker van de aansluitkabel of de verlangkabel in de contactdoos steken. |
| De installmentatie-automaat (zekering) of de aardlekschakelaar is geactiveerd. De stroomkring is elektrisch overbelast of defect. | Oorzaak voor het activeren opzoe-ken en opheffen. De installmentatie-auto-maat (zekering) of de aardlekscha-kelaar inschakelen.Andere, indezelfde stroomkring aangesloten stroomverbruikers uitschakelen. |
| De contactdoos is te laag afgezekerd. | De stekker van de aansluitkabel aansluiten op een correct afgezek-erde contactdoos, 9.1. |
| De verlangkabel heeft een verkeerde doundersnde. | Een verlangkabel met een vol-doende groete doundersnde gebruiken, 19.3 |
| De verlangkabel is te lang. ➔ Een verlangkabel met de juiste lenghte gebruiken, 9.3 |
| De elektromotor is te warm. ➔ Hopedruk | Reiniger 5 minutes latent afkoelen.Sproeier schoonmaken. |
| De hovedrukreiniger loopt bij het inschake-len Niet aan. De elektromotor bromt. | De netspanning is te laag. ➔ Hendel van | het spuitpistol indru-ken en ingedrukt houden en de hopedrukreiniger inschakelen.Andere, indezelfde stroomkring aangesloten stroomverbruikers uitschakelen. |
| De verlangkabel heeft een verkeerde doundersnde. | Een verlangkabel met een vol-doende groete doundersnde gebruiken, 19.3 |
| De verlangkabel is te lang. ➔ Een verlangkabel met de juiste lenghte gebruiken, 9.3 |
| De hovedrukreiniger schakeltijdens het gebruik uit. | De stekker van de aansluitkabel of van de verlangkabel werk ut de contact-doos getrokken. | De stekker van de aansluitkabel of de verlangkabel in de contactdoos steken. |
| De installmentatie-automaat (zekering) of de aardlekschakelaar is geactiveerd. De stroomkring is elektrisch overbelast of defect. | Oorzaak voor het activeren opzoe-ken en opheffen. De installmentatie-auto-maat (zekering) of de aardlekscha-kelaar inschakelen.Andere, indezelfde stroomkring aangesloten stroomverbruikers uitschakelen. |
| De contactdoos is te laag afgezekerd. | De stekker van de aansluitkabel aansluiten op een correct afgezek-erde contactdoos, 9.1. |
| De elektromotor is te warm. ➔ Hopedruk | Reiniger 5 minutes latent afkoelen.Sproeier schoonmaken. |
| De hovedrukspomp schakelt meermaals in een uit,+zonder dat de hendel van het | De hovedrukspomp, de hovedrukslang of de spuitnrichting+zijn lek. | Hopedrukreiniger door een STIHL dealer latent controlleden. |
| spuitpistool worden ingedrukt. | | |
| De werkdruk schom-melt of valt terug. | Er is een watertekort. ▶ De waterkraan geheel opendraaien.
► Controlleren dat er een voldoende grote waterhoeveelheid beschikbaar is. |
| De sproeier is verstopt. ▶ Sproeier schoonmaken. |
| De watertoevoerzeef of het waterfilter zich verstopt. | ► Watertoevoerzeef en waterfilter schoonmaken. |
| De hagedrukpomp, de hagedrukslang of de spuitinrichting zich lek of defect. | ► Hagedrukreiniger door een STIHL dealer latent controleren. |
| De waterstraal heeft een gewijzigde vom. | De sproeier is verstopt. ▶ Sproeier schoonmaken. |
| De sproeier is versleten. ▶ Sproeier vangen. |
| Extra Reinigungsmid-odel worden nicht aange-zogen. | Het reinigungsmiddelreservoir is leeg. ▶ Het reinigungsmiddelreservoir vullen met reinigingsmiddel. |
| Vlakstraalsproeier is Niet tot aan de aanslag richting - gedraaid. | ► Vlakstraalsproeier tot aan de aans-lag richting - draaien. |
| Venturisproeier versleten. Apparaat door een STIHL dealer latent repareren. |
| De aansluitingen op de hagedrukreiniger, hagedrukslang, het spuitpistool of de spuitlans{kunnen slechts moeizaam aan elkaar worden gekoppeld. | DeADFichtingen van de aansluitingen zich Niet ingevet. | ►DeADFichtingen invetten. 8.2 |

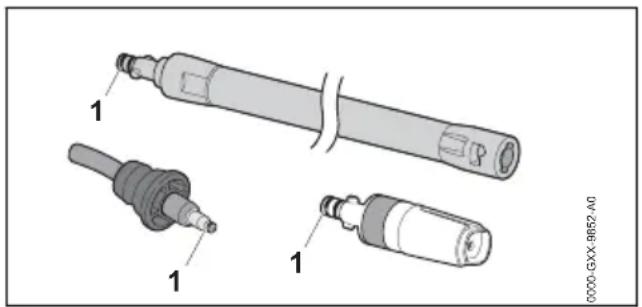

18.2 Afdichtingen invetten
Afdichtingen (1) invetten met een armaturen-vet.
Uitvoering 230 V/50 Hz
- Zekering (karakteristiek "C" of "K"): 13 A
Opgenomen vermogen (EU) 2019/1781 §2(2) (j): 2,9 kW
- Maximaal toelaatbare netimpedantie: 0,32 ohm
Elektrische beveiligingsklasse: I
Elektrische beschemgraad: IPX5
Werkdruk (p): 14 MPa (140 bar)
Max. toegestane druk (p max.): 18 MPa (180 bar)
Maximumwatertoevoerdruk (p in max.): 1 MPa (10 bar)
Maximumwaterdebiet (Q max): 10,2 l/min (612 l/u)
- Minimumwaterdebiet (Q min.): 9,0 l/min (540 l/h)
Maximale terugstootkracht: 21 N
Maximumzuighoogte: 0,5 m
Maximumwatertemperaturetijdens drukbedrijf (t in max): 60^
Maximumwatertemperaturetijdens zuigbedrijf: 20°C
Afmetingen
Uitvoering 230 V/50 Hz (GB)
- Zekering (karakteristiek "C" of "K"): 13 A
- Ogenomen vermogen (EU) 2019/1781 §2(2)
(j): 2,8 kW
Maximaal toelaatbare netimpedantie: 0,32 ohm
- Elektrische beveiligingsklasse: I
Elektrische beschemgraad: IPX5
Werkdruk (p): 12,8 MPa (128 bar)
Max. toegestane druk (p max.): 18 MPa (180 bar)
Maximumwatertoeoerdruk (p in max.): 1 MPa (10 bar)
Maximumwaterdebiet (Q max): 10,2 l/min (612 l/u)
-
Minimumwaterdebiet (Q min.): 9,5 l/min (570 l/h)
Maximale terugstootkracht: 20 N
Maximumzuighoogte: 0,5m
Maximumwatertemperaturetijdens drukbedrijf (t in max): 60^
Maximumwatertemperatuur tijdens zuigbedrijf: 20^ Afmetingen
-
Length: 383 mm
Breedte: 380 mm
- Maximale hoogte: 981 mm
-
Minimale hoopte: 792 mm
-
Lenghte van de hagedrukslang: 12 m
Gewicht (m) met aangebouwd toebehoren: 31 kg
De van de druk afhankelijk gegevens zijn gemeten bij een toevoerdruk van 0,3 MPa (3 bar).
Uitvoering 230 V/50 Hz
- Zekering (karakteristiek "C" of "K"): 16 A
- Ogenomen vermogen (EU) 2019/1781 §2(2)
(j): 3,3 kW
- Maximaal toelaatbare netimpedantie: 0,45 ohm
- Elektrische beveiligingsklasse: I
Elektrische beschemgraad: IPX5
- Werkdruk (p): 15 MPa (150 bar)
Max. toegestane druk (p max.): 18 MPa (180 bar)
Maximumwatertoevoerdruk (p in max.): 1 MPa (10 bar)
Maximumwaterdebiet (Q max): 10,8 l/min (648 l/u)
- Minimumwaterdebiet (Q min.): 9,5 l/min (570 l/h)
Maximale terugstootkracht: 24 N
Maximumzuighoogte: 0,5 m
Maximumwatertemperaturetijdens drukbedrijf (t in max): 60^
Maximumwatertemperaturetijdens zuigbedrijf: 20°C
Afmetingen
Uitvoering 220-240 V/50 Hz
Zekering (karakteristiek "C" of "K"): 10 A
- Ogenomen vermogen (EU) 2019/1781 §2(2)
(j): 2,2 kW
- Maximaal toelaatbare netimpedantie: 0,45 ohm
Elektrische beveiligingsklasse: I
Elektrische beschemmgraad: IPX5
Werkdruk (p): 12 MPa (120 bar)
- Max. toegestane druk (p max.): 18 MPa (180 bar)
Maximumwatertoevoerdruk (p in max.): 1 MPa (10 bar)
Maximumwaterdebiet (Q max): 8,7 l/min (522 l/u)
- Minimumwaterdebiet (Q min.): 7,8 l/min (468 l/h)
Maximale terugstootkracht: 16 N
Maximumzuighoogte: 0,5 m
Maximumwatertemperaturetijdens drukbedrijf (t in max): 60^
Maximumwatertemperaturetijdens zuigbedrijf: 20°C
Afmetingen
De van de druk afhankelijkgegevens zijngemeten bij een toevoerdruk van 0,3 MPa (3 bar).
19.3 Verlngkabels
Als gebruik worden gemaakt van een verlangkabel, moet deze voorzien zijn van een aardedraad en de aders, afhankelijk van de spanning en de
length van de verlangkabel, moeten minimaal de volgende doorsnede hebben:
Als de nominale spanning op het typeplaatje 220V tot 240 V bedraagt:
Kabellenge tot 20m : AWG 15/1,5 mm²
Kabellength 20 m tot 50 m: AWG 13/2,5 mm²
Als de nominale spanning op het typeplaatje 100V tot 127 V bedraagt:
Kabellenge tot 10 m: AWG 14/2,0 mm²
Kabellenge 10 m tot 30 m: AWG 12/3,5 mm²
19.4 Geluids- en trillingswaarden RE 150 PLUS, 170 PLUS
De K-waarde voor het geluidsdrukniveau bedraagt 2 dB(A). De K-waarde voor het geluidsvermogenniveau bedraagt 2 dB(A). De Kwaarde voor de trillingswaarden bedraagt 2m / s^2
Geluiddrukniveau L_pA gemeten volgens EN 60335-2-79:
$$
- 7 1 \mathrm {d B} (\mathrm {A})
$$
Geluidvermogensniveau L_WA gemeten volgens
EN 60335-2-79:
$$
- 8 5 \mathrm {d B} (\mathrm {A})
$$
- Trillingswaarde a_h gemeten volgens
EN 60335-2-79, spuitpistol: 2,4 m/s².
19.5 REACH
REACH staat voor een EG voorschrift voor de registratie, classificatie en vrijgave van chemica- liën.
Informatie met betrekking tot het voldoen aan het REACH-voorschrift is onder www.stihl.com/reach weergegeven.
20 Onderdelen en toebehoren
20.1 Onderdelen en toebehoren
STIHL Deze symbolen kenmerken de origi-nele STIHL onderdelen en het originele STIHL toebehoren.
STIHL advisert alleen originele STIHL onderden en origineel STIHL toebehoren te gebruiken.
Reserveonderdelen en toebehoren van andere fabrikanten können door STIHL wat betreft betrouwbaarheid, veiligheid en geschiktheid ondanks continue marktobservatie nicht worden beoordeeld en STIHL kan ook nicht borg staan voor het gebruik ervan.
Originele STIHL onderdelen en origineel STIHL toebehoren zijn leverbaar via de STIHL dealer.
21 Milieuverantwoord afvoeren
Informatie betreffende het milieuvriendelijk verwerken/afvoeren is verkrijgbaar bij de STIHL dealer.
Hogedrukreiniger, hogedrukslang, sproeiers, toebehoren en verpakking volgens voorschrift en milieuvriendelijk afvoeren.
22.1 Hogedrukreinigers STIHL RE 150 PLUS, 170 PLUS
verklaart op eigeng verantwoordelijkheid dat
- Constructie: Hogedrukreiniger
- merk: STIHL
- Type: RE 150 PLUS; 170 PLUS
- Serie-identificatie: RE01
voldoet aan de betreffende bepalingen van derichtlijnen 2011/65/EU, 2006/42/EG,
2014/30/EU, 2009/125/EC en in overeenstemming met de tenijdve van de productiedatum geldende versies van de volgende normen is ontwikkeld en geprodueerd: EN 55014-1, EN 55014-2, EN 60335-1, EN 60335-2-79, EN 61000-3-2, EN 61000-3-11.
Het gemeten en het gegardeerde geluidsvermogenniveau is bepaald in overeenstemming met richtlijn 2000/14/EG, bijlage V, onder toepassing van de norm ISO 3744.
- Gemeten geluidsvermogenniveau: 85 dB(A)
Gewaarborgd geluidsniveau: 87 dB(A)
De technische documentation wird bij de productgoedkeuring van
ANDREAS STIHL AG & Co. KG bewaard.
Het productiejaar, het productieland en het machinenummer staan vermeld op de hagedrukreiniger.
Waiblingen, 3-2-2021
22 EU-conformiteitsverklaring Nederlands
Bij volmacht
Dr. Jürgen Hoffmann, Hoofd productgegevens, -voorschriften en goedkeuring
0458-663-9621-B
