1 Vorwort

17.1 Hochdruckreiniger reparieren .....29
18 Störungen beheben 30
18.1 Störungen des Hochdruckreinigers beheben .....30
18.2 Dichtungen fetten 33
19 Technische Daten 33
19.1 Hochdruckreiniger STIHL RE 80.0 X .....33
19.2 Hochdruckreiniger STIHL RE 80.0 .....34
19.3 Verlängerungsleitungen 35
19.4 Schallwerte und Vibrationswerte .....36
19.5 REACH 36
20 Ersatzteile und Zubehör 36
20.1 Ersatzteile und Zubehör....36
21 Entsorgen 36
21.1 Hochdruckreiniger entsorgen....36
22 EU-Konformitätserklärung 36
22.1 Hochdruckreiniger STIHL RE 80.0 X; RE 80.0 .....36
23 Anschriften 37
23.1 STIHL Hauptverwaltung....37
23.2 STIHL Vertriebsgesellschaften ....37
23.3 STIHL Importeure....37

1 Vorwort

Liebe Kundin, lieber Kunde,

es freut uns, dass Sie sich für STIHL entschieden haben. Wir entwickeln und fertigen unsere Produkte in Spitzenqualität entsprechend der Bedürfnisse unserer Kunden. So entstehen Produkte mit hoher Zuverlässigkeit auch bei extremer Beanspruchung.

STIHL steht auch für Spitzenqualität beim Service. Unser Fachhandel gewährleistet kompetente Beratung und Einweisung sowie eine umfassende technische Betreuung.

STIHL bekennt sich ausdrücklich zu einem nachhaltigen und verantwortungsvollen Umgang mit der Natur. Diese Gebrauchsanleitung soll Sie unterstützen, Ihr STIHL Produkt über eine lange Lebensdauer sicher und umweltfreundlich einzusetzen.

Wir danken Ihnen für Ihr Vertrauen und wünschen Ihnen viel Freude mit Ihrem STIHL Produkt.

Dr. Nikolas Stihl

WICHTIG! VOR GEBRAUCH LESEN UND AUFBEWAHREN.

2 Informationen zu dieser Gebrauchsanleitung

2.1 Geltende Dokumente

Es gelten die lokalen Sicherheitsvorschriften.

- Zusätzlich zu dieser Gebrauchsanleitung folgende Dokumente lesen, verstehen und aufbewahren:

3 Übersicht

• Gebrauchsanleitung und Verpackung des verwendeten Zubehörs
• Gebrauchsanleitung und Verpackung des verwendeten Reinigungsmittels

2.2 Kennzeichnung der Warnhinweise im Text

GEFAHR

Der Hinweis weist auf Gefahren hin, die zu schweren Verletzungen oder zum Tod führen.

▶ Die genannten Maßnahmen können schwere Verletzungen oder Tod vermeiden.

WARNUNG

Der Hinweis weist auf Gefahren hin, die zu schweren Verletzungen oder zum Tod führen können.

▶ Die genannten Maßnahmen können schwere Verletzungen oder Tod vermeiden.

HINWEIS

Der Hinweis weist auf Gefahren hin, die zu Sachschaden führen können.

▶ Die genannten Maßnahmen können Sachschaden vermeiden.

2.3 Symbole im Text

Dieses Symbol verweist auf ein Kapitel in dieser Gebrauchsanleitung.

deutsch

3 Übersicht

3.1 Hochdruckreiniger RE 80 X

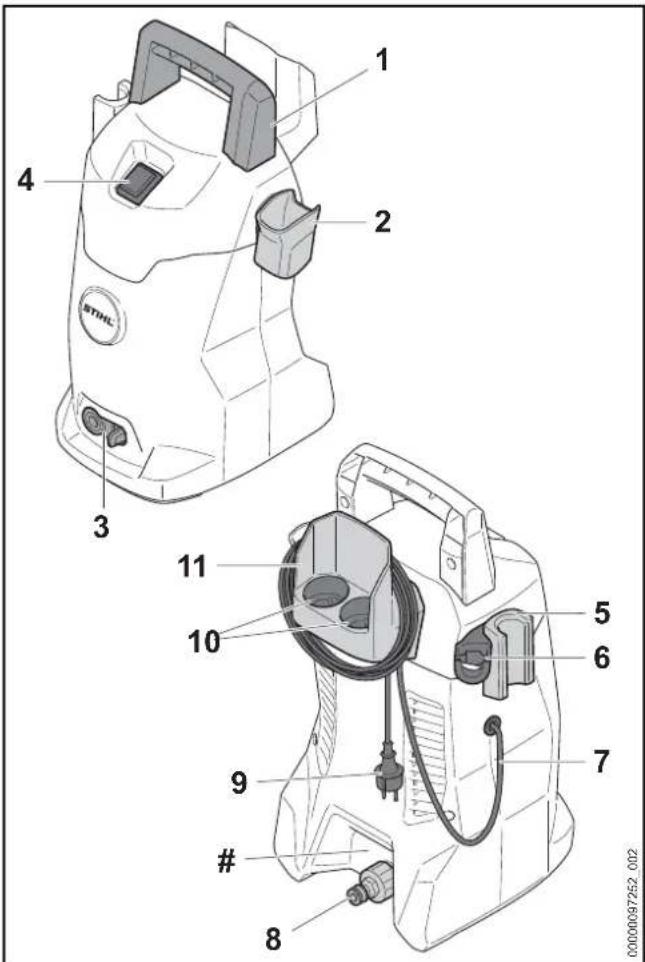

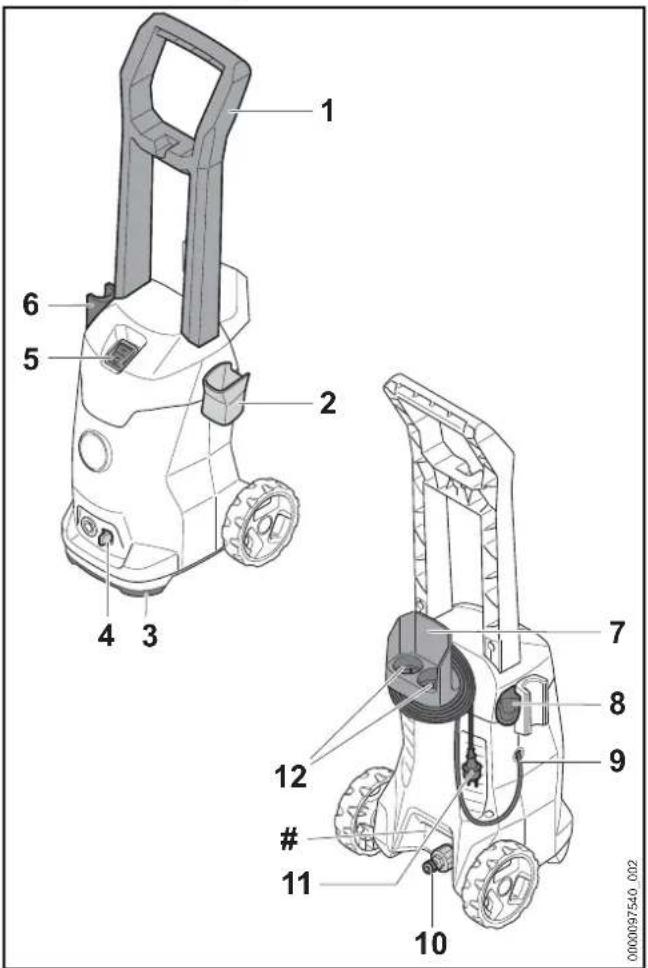

1 2 3 4 STHL 5 6 7 8 # 9 10 11

1Griff
Der Griff dient zum Tragen des Hochdruckreinigers.

deutsch

3 Übersicht

2 Halter

Der Halter dient zum Aufbewahren der Spritzpistole.

3 Sperrhebel

Der Sperrhebel hält den Stutzen in dem Hochdruckreiniger.

4 Kippschalter

Der Kippschalter dient zum Einschalten und Ausschalten des Hochdruckreinigers.

5 Halter

Der Halter dient zum Aufbewahren der Spritzeinrichtung.

6 Halter

Der Halter dient zum Aufbewahren des Sprühsets.

7 Anschlussleitung

Die Anschlussleitung verbindet den Hochdruckreiniger mit dem Netzstecker.

8 Stutzen

Der Stutzen dient zum Anschluss des Wasserschlauchs.

9 Netzstecker

Der Netzstecker verbindet die Anschlussleitung mit einer Steckdose.

10 Fächer

Die Fächer dienen zum Aufbewahren der mitgelieferten Düsen.

11 Halter

Der Halter dient zum Aufbewahren der Anschlussleitung und des Hochdruckschlauchs.

# Leistungsschild mit Maschinennummer

3.2 Hochdruckreiniger RE 80

1 2 3 4 5 6 7 8 9 10 11 # 12 0000097540_002

1 Griff

Der Griff dient zum Tragen und Bewegen des Hochdruckreinigers.

2 Halter

Der Halter dient zum Aufbewahren der Spritzpistole.

3 Übersicht

deutsch

3 Transportgriff

Der Transportgriff dient zum Tragen des Hochdruckreinigers.

4 Sperrhebel

Der Sperrhebel hält den Stutzen in dem Hochdruckreiniger.

5 Kippschalter

Der Kippschalter dient zum Einschalten und Ausschalten des Hochdruckreinigers.

6 Halter

Der Halter dient zum Aufbewahren der Spritzeinrichtung.

7 Halter

Der Halter dient zum Aufbewahren der Anschlussleitung und des Hochdruckschlauchs.

8 Halter

Der Halter dient zum Aufbewahren des Sprühsets.

9 Anschlussleitung

Die Anschlussleitung verbindet den Hochdruckreiniger mit dem Netzstecker.

10 Stutzen

Der Stutzen dient zum Anschluss des Wasserschlauchs.

11 Netzstecker

Der Netzstecker verbindet die Anschlussleitung mit einer Steckdose.

12 Fächer

Die Fächer dienen zum Aufbewahren der mitgelieferten Düsen.

# Leistungsschild mit Maschinennummer

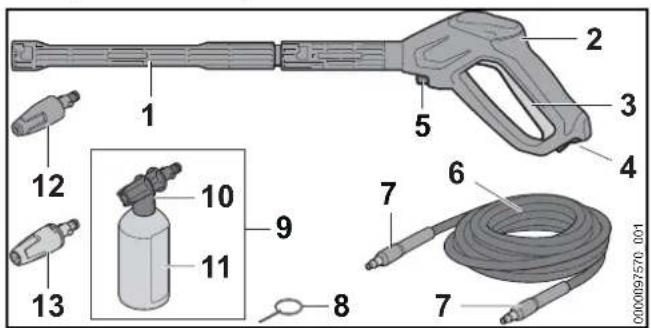

3.3 Spritzeinrichtung

Das Strahlrohr verbindet die Spritzpistole mit der Düse.

2 Spritzpistole

Die Spritzpistole dient zum Halten und Führen der Spritzeinrichtung.

3 Hebel

Der Hebel öffnet und schließt das Ventil in der Spritzpistole. Der Hebel startet und stoppt den Wasserstrahl.

4 Rasthebel

Der Rasthebel entsperrt den Hebel.

5 Sperrhebel

Der Sperrhebel hält den Stutzen in der Spritzpistole.

6 Hochdruckschlauch

Der Hochdruckschlauch leitet das Wasser von der Hochdruckpumpe zur Spritzpistole.

7 Stutzen

Der Stutzen verbindet den Hochdruckschlauch mit der Hochdruckpumpe und der Spritzpistole.

8 Reinigungsnadel

Die Reinigungsnadel dient zum Reinigen der Düsen.

9 Sprühset

Das Sprühset dient zum Reinigen mit Reinigungsmitteln.

deutsch

4 Sicherheitshinweise

10 Sprühdüse

Die Sprühdüse mischt dem Wasser das Reinigungsmittel bei.

11 Flasche

Die Flasche enthält das Reinigungsmittel.

12 Rotordüse

Die Rotordüse erzeugt einen harten, rotierenden Wasserstrahl.

13 Flachstrahldüse

Die Flachstrahldüse erzeugt einen flachen Wasserstrahl.

3.4 Symbole

Die Symbole können auf dem Hochdruckreiniger, der Spritzeinrichtung und des Sprühsets sein und bedeuten Folgendes:

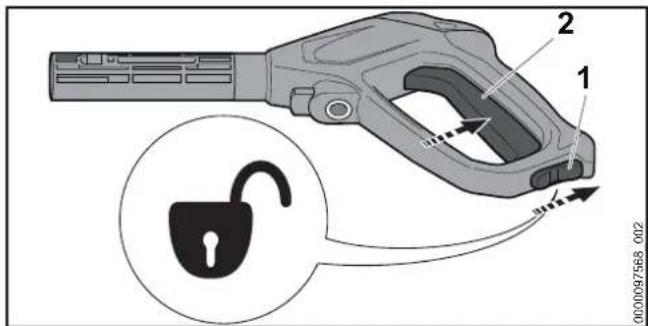

Der Rasthebel entsperrt in dieser Position den Hebel.

Der Rasthebel sperrt in dieser Position den Hebel.

Sprühset vor dem Transport leeren oder so sichern, dass es nicht umkippen und sich nicht bewegen kann.

Produkt nicht mit dem Hausmüll entsorgen.

Garantierter Schallleistungspegel nach Richtlinie 2000/14/EG in dB(A) um Schallemissionen von Produkten vergleichbar zu machen.

Diese Symbole kennzeichnen original STIHL Ersatzteile und original STIHL Zubehör.

4 Sicherheitshinweise

4.1 Warnsymbole

Die Warnsymbole auf dem Hochdruckreiniger bedeuten Folgendes:

Sicherheitshinweise und deren Maßnahmen beachten.

Gebrauchsanleitung lesen, verstehen und aufbewahren.

Schutzbrille tragen.

- Wasserstrahl nicht auf Personen und Tiere richten.

- Wasserstrahl nicht auf elektrische Anlagen, elektrische Anschlüsse, Steckdosen und stromführende Leitungen richten.

- Wasserstrahl nicht auf Elektrogeräte und den Hochdruckreiniger richten.

Falls die Anschlussleitung oder die Verlängerungsleitung beschädigt ist: Netzstecker aus der Steckdose ziehen.

Hochdruckreiniger nicht direkt an das Trinkwassernetz anschließen.

Hochdruckreiniger während Arbeitsunterbrechungen, des Transports, der Aufbewahrung, Wartung oder Reparatur ausschalten.

Hochdruckreiniger nicht bei Temperaturen unter 0 °C verwenden, transportieren und aufbewahren.

4.2 Bestimmungsgemäße Verwendung

Der Hochdruckreiniger STIHL RE 80 X und RE 80 dient zum Reinigen von zum Beispiel Fahrzeugen, Anhängern, Terrassen, Wegen und Fassaden.

Der Hochdruckreiniger ist nicht für die gewerbliche Nutzung geeignet.

Der Hochdruckreiniger darf bei Regen nicht verwendet werden.

⚠️ WARNING

■ Falls der Hochdruckreiniger nicht bestimmungsgemäß verwendet wird, können Personen schwer verletzt oder getötet werden und Sachschaden kann entstehen.
- Hochdruckreiniger so verwenden, wie es in dieser Gebrauchsanleitung beschrieben ist.

Der Hochdruckreiniger STIHL RE 80 X und RE 80 dient nicht für folgende Anwendungen:

– Reinigen von Asbestzement und ähnlichen Oberflächen
– Reinigen von Oberflächen, die mit bleihaltiger Farbe gestrichen oder lackiert sind
– Reinigen von Oberflächen, die mit Lebensmitteln in Kontakt kommen
- Reinigen des Hochdruckreinigers selbst

4.3 Anforderungen an den Benutzer

⚠️ WARNING

■ Benutzer ohne eine Unterweisung können die Gefahren des Hochdruckreinigers nicht erkennen oder nicht einschätzen. Der Benutzer oder andere Personen können schwer verletzt oder getötet werden.

- Gebrauchsanleitung lesen, verstehen und aufbewahren.

▶ Falls der Hochdruckreiniger an eine andere Person weitergegeben wird: Gebrauchsanleitung mitgeben.
- Sicherstellen, dass der Benutzer folgende Anforderungen erfüllt:
– Der Benutzer ist ausgeruht.
- Diese Maschine darf nicht von Personen (einschließlich Kinder) mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden.
– Der Benutzer kann die Gefahren des Hochdruckreinigers erkennen und einschätzen.
– Der Benutzer ist volljährig oder der Benutzer wird entsprechend nationaler Regelungen unter Aufsicht in einem Beruf ausgebildet.
- Der Benutzer hat eine Unterweisung von einem STIHL Fachhändler oder einer fachkundigen Person erhalten, bevor er das erste Mal den Hochdruckreiniger verwendet.
- Der Benutzer ist nicht durch Alkohol, Medikamente oder Drogen beeinträchtigt.

- Falls Unklarheiten bestehen: Einen STIHL Fachhändler aufsuchen.

4.4 Bekleidung und Ausstattung

⚠️ WARNING

■ Während der Arbeit können Gegenstände mit hoher Geschwindigkeit hochgeschleudert werden. Der Benutzer kann verletzt werden.
▶ Eine eng anliegende Schutzbrille tragen. Geeignete Schutzbrillen sind nach Norm EN 166 oder nach nationalen Vorschriften geprüft und mit der entsprechenden Kennzeichnung im Handel erhältlich.
- Ein langärmliges, eng anliegendes Oberteil und eine lange Hose tragen.
■ Während der Arbeit können sich Aerosole bilden. Eingeatmete Aerosole können die Gesundheit schädigen und allergische Reaktionen auslösen.
▶ Eine Risikobeurteilung in Abhängigkeit von der zu reinigenden Oberfläche und deren Umfeld durchführen.
▶ Falls die Risikobeurteilung ergibt, dass sich Aerosole bilden: Eine Atemschutzmaske der Schutzklasse FFP2 oder einer vergleichbaren Schutzklasse tragen.
■ Falls der Benutzer ungeeignetes Schuhwerk trägt, kann er ausrutschen. Der Benutzer kann verletzt werden.
- Festes, geschlossenes Schuhwerk mit griffiger Sohle tragen.

4.5 Arbeitsbereich und Umgebung

⚠️ WARNING

■ Unbeteiligte Personen, Kinder und Tiere können die Gefahren des Hochdruckreinigers und hochgeschleuderter Gegenstände nicht erkennen und

nicht einschätzen. Unbeteiligte Personen, Kinder und Tiere können schwer verletzt werden und Sachschaden kann entstehen.

▶Unbeteiligte Personen, Kinder und Tiere aus dem Arbeitsbereich fernhalten.
▶Hochdruckreiniger nicht unbeaufsichtigt lassen.
▶Sicherstellen, dass Kinder nicht mit dem Hochdruckreiniger spielen können.

■ Falls im Regen oder in feuchter Umgebung gearbeitet wird, kann es zu einem elektrischen Schlag kommen. Der Benutzer kann schwer verletzt oder getötet werden und der Hochdruckreiniger kann beschädigt werden.

▶ Nicht im Regen arbeiten.
- Hochdruckreiniger so aufstellen, dass er nicht durch herabtropfendes Wasser nass wird.
- Hochdruckreiniger außerhalb des feuchten Arbeitsbereichs aufstellen.

■ Elektrische Bauteile des Hochdruckreinigers können Funken erzeugen. Funken können in leicht brennbarer oder explosiver Umgebung Brände und Explosionen auslösen. Personen können schwer verletzt oder getötet werden und Sachschaden kann entstehen.

- Nicht in einer leicht brennbaren und nicht in einer explosiven Umgebung arbeiten.

4.6 Sicherheitsgerechter Zustand

Der Hochdruckreiniger ist im sicherheitsgerechten Zustand, falls folgende Bedingungen erfüllt sind:

– Der Hochdruckreiniger ist unbeschädigt.
- Der Hochdruckschlauch, der Griff, die Kupplungen und die Spritzeinrichtung sind unbeschädigt.
- Der Hochdruckschlauch, der Griff und die Spritzeinrichtung sind richtig angebaut.
– Die Anschlussleitung, die Verlängerungsleitung und deren Netzstecker sind unbeschädigt.

4 Sicherheitshinweise

deutsch

– Der Hochdruckreiniger ist sauber und trocken.
– Die Spritzeinrichtung ist sauber.
– Die Bedienungselemente funktionieren und sind unverändert.
- Original STIHL Zubehör für diesen Hochdruckreiniger ist angebaut.
– Das Zubehör ist richtig angebaut.

WARNING

In einem nicht sicherheitsgerechten Zustand können Bauteile nicht mehr richtig funktionieren und Sicherheitseinrichtungen außer Kraft gesetzt werden. Personen können schwer verletzt oder getötet werden.

- Mit einem unbeschädigten Hochdruckreiniger arbeiten.

Mit einem unbeschädigten Hochdruckschlauch, einem unbeschädigten Griff, unbeschädigten Kupplungen und einer unbeschädigten Spritzeinrichtung arbeiten.

- Hochdruckschlauch, Griff und Spritzeinrichtung so anbauen, wie es in dieser Gebrauchsanleitung beschrieben ist.

- Mit einer unbeschädigten Anschlussleitung, Verlängerungsleitung und einem unbeschädigten Netzstecker arbeiten.

- Falls der Hochdruckreiniger verschmutzt oder nass ist: Hochdruckreiniger reinigen und trocknen lassen.

▶ Falls die Spritzeinrichtung verschmutzt ist: Spritzeinrichtung reinigen.

- Hochdruckreiniger nicht verändern.

▶ Falls die Bedienungselemente nicht funktionieren: Nicht mit dem Hochdruckreiniger arbeiten.

- Original STIHL Zubehör für diesen Hochdruckreiniger anbauen.

- Zubehör so anbauen, wie es in dieser Gebrauchsanleitung oder in der Gebrauchsanleitung des Zubehörs beschrieben ist.

▶ Gegenstände nicht in die Öffnungen des Hochdruckreinigers stecken.
- Abgenutzte oder beschädigte Hinweisschilder ersetzen.
- Falls Unklarheiten bestehen: Einen STIHL Fachhändler aufsuchen.

4.7 Arbeiten

⚠️ WARNING

■ Der Benutzer kann in bestimmten Situationen nicht mehr konzentriert arbeiten. Der Benutzer kann stolpern, fallen und schwer verletzt werden.

▶ Ruhig und überlegt arbeiten.
▶ Falls die Lichtverhältnisse und Sichtverhältnisse schlecht sind: Nicht mit dem Hochdruckreiniger arbeiten.
▶ Hochdruckreiniger alleine bedienen.
▶ Auf Hindernisse achten.
▶ Auf dem Boden stehend arbeiten und das Gleichgewicht halten. Falls in der Höhe gearbeitet werden muss: Eine Hubarbeitsbühne oder ein sicheres Gerüst verwenden.
- Falls Ermüdungserscheinungen auftreten: Eine Arbeitspause einlegen.

■ Falls sich der Hochdruckreiniger während der Arbeit verändert oder sich ungewohnt verhält, kann der Hochdruckreiniger in einem nicht sicherheitsgerechten Zustand sein. Personen können schwer verletzt werden und Sachschaden kann entstehen.

• Arbeit beenden, Netzstecker aus der Steckdose ziehen und einen STIHL Fachhändler aufsuchen.
• Hochdruckreiniger stehend betreiben.
• Hochdruckreiniger nicht abdecken um für einen ausreichenden Austausch der Kühlluft zu sorgen.

■ Wenn der Hebel der Spritzpistole losgelassen wird, schaltet sich die Hochdruckpumpe automatisch aus und Wasser strömt nicht mehr aus der Düse. Der Hochdruckreiniger ist im Stand-By Betrieb und bleibt

weiterhin eingeschaltet. Falls der Hebel der Spritzpistole gedrückt wird, schaltet sich die Hochdruckpumpe automatisch wieder ein und Wasser strömt aus der Düse. Personen können schwer verletzt werden und Sachschaden kann entstehen.

- Wenn nicht gearbeitet wird: Hebel der Spritzpistole verriegeln.

▶ Hochdruckreiniger ausschalten.

- Netzstecker des Hochdruckreinigers aus der Steckdose ziehen.

■ Wasser kann bei Temperaturen unter 0 °C auf der zu reinigenden Oberfläche und in Bauteilen des Hochdruckreinigers gefrieren. Der Benutzer kann ausrutschen, fallen und schwer verletzt werden. Sachschaden kann entstehen.

- Hochdruckreiniger nicht bei Temperaturen unter 0 °C verwenden.

■ Falls am Hochdruckschlauch, am Wasserschlauch oder an der Anschlussleitung gezogen wird, kann sich der Hochdruckreiniger bewegen und umfallen. Sachschaden kann entstehen.

- Nicht am Hochdruckschlauch, am Wasserschlauch oder an der Anschlussleitung ziehen.

■ Falls der Hochdruckreiniger auf einer schrägen, unebenen oder unbefestigten Fläche steht, kann er sich bewegen und umfallen. Sachschaden kann entstehen.

- Hochdruckreiniger auf eine waagerechte, ebene und befestigte Fläche stellen.

■ Falls in der Höhe gearbeitet wird, kann der Hochdruckreiniger oder die Spritzeinrichtung herunterfallen. Personen können schwer verletzt werden und Sachschaden kann entstehen.

- Eine Hubarbeitsbühne oder ein sicheres Gerüst verwenden.

- Hochdruckreiniger nicht auf eine Hubarbeitsbühne oder ein Gerüst stellen.

▶ Falls die Reichweite des Hochdruckschlauchs nicht ausreicht: Hochdruckschlauch mit einer Hochdruckschlauchverlängerung verlängern.

- Spritzeinrichtung gegen Herunterfallen sichern.

■ Der Wasserstrahl kann Asbestfasern aus Oberflächen lösen. Asbestfasern können sich nach dem Trocknen in der Luft verteilen und eingeatmet werden. Eingeatmete Asbestfasern können die Gesundheit schädigen.

- Asbesthaltige Oberflächen nicht reinigen.

■ Der Wasserstrahl kann Öl von Fahrzeugen oder Maschinen lösen. Das ölhaltige Wasser kann in die Erde, in Gewässer oder in die Kanalisation gelangen. Die Umwelt wird gefährdet.

▶ Fahrzeugen oder Maschinen nur an Orten mit Ölabscheider im Wasserabfluss reinigen.

■ Der Wasserstrahl kann zusammen mit bleihaltiger Farbe bleihaltige Aerosole und bleihaltiges Wasser bilden. Bleihaltige Aerosole und bleihaltiges Wasser können in die Erde, in Gewässer oder in die Kanalisation gelangen. Eingeatmete Aerosole können die Gesundheit schädigen und allergische Reaktionen auslösen. Die Umwelt wird gefährdet.

▶ Oberflächen, die mit bleihaltiger Farbe gestrichen oder lackiert sind, nicht reinigen.

■ Der Wasserstrahl kann empfindliche Oberflächen beschädigen. Sachschaden kann entstehen.

- Empfindliche Oberflächen nicht mit der Rotordüse reinigen.

Empfindliche Oberflächen aus Gummi, Stoff, Holz und ähnlichen Materialien mit verringertem Arbeitsdruck und größerem Abstand reinigen.

■ Falls die Rotordüse während der Arbeit in verschmutztes Wasser getaucht und betrieben wird, kann die Rotordüse beschädigt werden.

- Rotordüse nicht in verschmutzem Wasser betreiben.

▶ Falls ein Behälter gereinigt wird: Behälter leeren und Wasser während des Reinigens abfließen lassen.

4 Sicherheitshinweise

deutsch

■ Angesaugte leicht brennbare und explosive Flüssigkeiten können Brände und Explosionen auslösen. Personen können schwer verletzt oder getötet werden und Sachschaden kann entstehen.

- Leicht brennbare oder explosive Flüssigkeiten nicht ansaugen oder ausbringen.

■ Angesaugte reizende, ätzende und giftige Flüssigkeiten können die Gesundheit gefährden und Bauteile des Hochdruckreinigers beschädigen. Personen können schwer verletzt oder getötet werden und Sachschaden kann entstehen.

- Reizende, ätzende oder giftige Flüssigkeiten nicht ansaugen oder ausbringen.

■ Der starke Wasserstrahl kann Personen und Tiere schwer verletzen und Sachschaden kann entstehen.

- Wasserstrahl nicht auf Personen und Tiere richten.

- Wasserstrahl nicht auf schlecht einsehbare Stellen richten.

- Kleidung nicht reinigen, während sie getragen wird.

▶ Schuhe nicht reinigen, während sie getragen werden.

■ Falls elektrische Anlagen, elektrische Anschlüsse, Steckdosen und stromführende Leitungen mit Wasser in Kontakt kommen, kann es zu einem elektrischen Schlag kommen. Personen können schwer verletzt oder getötet werden und Sachschaden kann entstehen.

Wasserstrahl nicht auf elektrische Anlagen, elektrische Anschlüsse, Steckdosen und stromführende Leitungen richten.

- Wasserstrahl nicht auf die Anschlussleitung oder die Verlängerungsleitung richten.

■ Falls Elektrogeräte oder der Hochdruckreiniger mit Wasser in Kontakt kommen, kann es zu einem elektrischen Schlag kommen. Der Benutzer kann schwer verletzt oder getötet werden und Sachschaden kann entstehen.

▶ Wasserstrahl nicht auf Elektrogeräte und den Hochdruckreiniger richten.

- Elektrogeräte und den Hochdruckreiniger von der zu reinigenden Oberfläche fernhalten.

- Ein falsch verlegter Hochdruckschlauch kann beschädigt werden. Durch die Beschädigung kann Wasser mit hohem Druck unkontrolliert in die Umgebung entweichen. Personen können schwer verletzt werden und Sachschaden kann entstehen.

▶ Wasserstrahl nicht auf den Hochdruckschlauch richten.

- Hochdruckschlauch so verlegen, dass er nicht gespannt oder verwickelt ist.

- Hochdruckschlauch so verlegen, dass er nicht beschädigt, geknickt oder gequetscht wird oder scheuert.

- Hochdruckschlauch vor Hitze, Öl und Chemikalien schützen.

■ Ein falsch verlegter Wasserschlauch kann beschädigt werden und Personen können darüber stolpern. Personen können verletzt werden und der Wasserschlauch kann beschädigt werden.

▶ Wasserstrahl nicht auf den Wasserschlauch richten.

- Wasserschlauch so verlegen und kennzeichnen, dass Personen nicht stolpern können.

- Wasserschlauch so verlegen, dass er nicht gespannt oder verwickelt ist.

- Wasserschlauch so verlegen, dass er nicht beschädigt, geknickt oder gequetscht wird oder scheuert.

- Wasserschlauch vor Hitze, Öl und Chemikalien schützen.

■ Der starke Wasserstrahl verursacht Reaktionskräfte. Durch die auftretenden Reaktionskräfte kann der Benutzer die Kontrolle über die Spritzeinrichtung verlieren. Der Benutzer kann schwer verletzt werden und Sachschaden kann entstehen.

- Spritzpistole mit beiden Händen festhalten.

- So arbeiten, wie es in dieser Gebrauchsanleitung beschrieben ist.

4.8 Reinigungsmittel

⚠️ WARNING

■ Falls Reinigungsmittel mit der Haut oder den Augen in Kontakt kommen, können die Haut oder die Augen gereizt werden.
- Gebrauchsanleitung des Reinigungsmittels beachten.
- Kontakt mit Reinigungsmitteln vermeiden.
▶ Falls Kontakt mit der Haut aufgetreten ist: Betroffene Hautstellen mit reichlich Wasser und Seife abwaschen.
▶ Falls Kontakt mit den Augen aufgetreten ist: Augen mindestens 15 Minuten mit reichlich Wasser spülen und einen Arzt aufsuchen.
■ Falsche oder ungeeignete Reinigungsmittel können den Hochdruckreiniger oder die Oberfläche des zu reinigenden Objektes beschädigen und die Umwelt schädigen.
▶ STIHL empfiehlt, original STIHL Reinigungsmittel zu verwenden.
▶ Gebrauchsanleitung des Reinigungsmittels beachten.
- Falls Unklarheiten bestehen: Einen STIHL Fachhändler aufsuchen.

4.9 Wasser anschließen

⚠️ WARNING

■ Wenn der Hebel der Spritzpistole losgelassen wird entsteht im Wasserschlauch ein Rückstoß. Durch einen Rückstoß kann verschmutztes Wasser zurück in das Trinkwassernetz gedrückt werden. Das Trinkwasser kann verunreinigt werden.

- Hochdruckreiniger nicht direkt an das Trinkwassernetz anschließen.

▶ Vorschriften des Wasserversorgungsunternehmens beachten. Sofern gefordert, bei Anschluss an Trinkwassernetz vorschriftsgemäße Systemtrennung (z.B. Rückflussverhinderer) verwenden.

■ Verschmutztes oder sandhaltiges Wasser kann Bauteile des Hochdruckreinigers beschädigen.

▶ Sauberes Wasser verwenden.

▶ Falls verschmutztes oder sandhaltiges Wasser verwendet wird: Hochdruckreiniger zusammen mit einem Wasserfilter betreiben.

■ Falls der Hochdruckreiniger mit zu wenig Wasser versorgt wird, können Bauteile des Hochdruckreinigers beschädigt werden.

▶ Wasserhahn vollständig aufdrehen.

- Sicherstellen, dass der Hochdruckreiniger mit ausreichend Wasser versorgt wird, 19.2.

4.10 Elektrisch anschließen

Kontakt mit stromführenden Bauteilen kann durch folgende Ursachen entstehen:

– Die Anschlussleitung oder die Verlängerungsleitung ist beschädigt.
- Der Netzstecker der Anschlussleitung oder der Verlängerungsleitung ist beschädigt.
– Die Steckdose ist nicht richtig installiert.

GEFAHR

■ Kontakt mit stromführenden Bauteilen kann zu einem Stromschlag führen. Der Benutzer kann schwer verletzt oder getötet werden.

- Sicherstellen, dass die Anschlussleitung, Verlängerungsleitung und deren Netzstecker unbeschädigt sind.

Falls die Anschlussleitung oder die Verlängerungsleitung beschädigt ist:

▶ Beschädigte Stelle nicht berühren.
▶ Netzstecker aus der Steckdose ziehen.

• Anschlussleitung, Verlängerungsleitung und deren Netzstecker mit trockenen Händen anfassen.
  ▶ Netzstecker der Anschlussleitung oder Verlängerungsleitung in eine richtig installierte und abgesicherte Steckdose mit Schutzkontakt stecken.
  Der Netzanschluss muss von einem qualifizierten Elektriker vorgenommen werden und die Anforderungen von IEC 60364-1 erfüllen. Es wird empfohlen, dass die Stromversorgung zu dieser Maschine entweder über einen Fehlerstromschutzschalter angeschlossen werden sollte, der die Energiezufuhr unterbricht, sobald der Ableitstrom zur Erde 30 mA für 30 ms überschreitet, oder über einen Erdungsprüfer verfügt.

■ Eine beschädigte oder ungeeignete Verlängerungsleitung kann zu einem elektrischen Schlag führen. Personen können schwer verletzt oder getötet werden.

▶ Eine Verlängerungsleitung mit dem richtigen Leitungsquerschnitt verwenden, 19.3.
- Eine spritzwassergeschützte und für den Außeneinsatz zulässige Verlängerungsleitung verwenden.
▶ Eine Verlängerungsleitung verwenden, die die gleichen Eigenschaften besitzt, wie die Anschlussleitung des Hochdruckreinigers, 19.3.
Es wird empfohlen, hierzu eine Kabeltrommel zu verwenden, die die Steckdose mindestens 60 mm über dem Boden hält.

⚠️ WARNING

- Während des Arbeitens kann eine falsche Netzspannung oder eine falsche Netzfrequenz zu einer Überspannung in dem Hochdruckreiniger führen. Der Hochdruckreiniger kann beschädigt werden.

▶ Sicherstellen, dass die Netzspannung und die Netzfrequenz des Stromnetzes mit den Angaben auf dem Leistungsschild des Hochdruckreinigers übereinstimmen.

■ Falls mehrere Elektrogeräte an einer Mehrfach-Steckdose angeschlossen sind, können während der Arbeit elektrische Bauteile überlastet werden. Die elektrischen Bauteile können sich erwärmen und einen Brand auslösen. Personen können schwer verletzt oder getötet werden und Sachschaden kann entstehen.

• Hochdruckreiniger einzeln an eine Steckdose anschließen.
• Hochdruckreiniger nicht an Mehrfach-Steckdosen anschließen.

■ Eine falsch verlegte Anschlussleitung und Verlängerungsleitung kann beschädigt werden und Personen können darüber stolpern. Personen können verletzt werden und die Anschlussleitung oder Verlängerungsleitung kann beschädigt werden.

▶ Anschlussleitung und Verlängerungsleitung so verlegen, dass der Wasserstrahl sie nicht berühren kann.
- Anschlussleitung und Verlängerungsleitung so verlegen und kennzeichnen, dass Personen nicht stolpern können.
- Anschlussleitung und Verlängerungsleitung so verlegen, dass sie nicht gespannt oder verwickelt sind.
- Anschlussleitung und Verlängerungsleitung so verlegen, dass sie nicht beschädigt, geknickt oder gequetscht werden oder scheuern.
- Anschlussleitung und Verlängerungsleitung vor Hitze, Öl und Chemikalien schützen.
- Anschlussleitung und Verlängerungsleitung auf einem trockenen Untergrund verlegen.

deutsch

4 Sicherheitshinweise

■ Während der Arbeit erwärmt sich die Verlängerungsleitung. Wenn die Wärme nicht abfließen kann, kann die Wärme einen Brand auslösen.
- Falls eine Kabeltrommel verwendet wird: Kabeltrommel vollständig abwickeln.

4.11 Transportieren

⚠️ WARNING

■ Während des Transports kann der Hochdruckreiniger umkippen oder sich bewegen. Personen können verletzt werden und Sachschaden kann entstehen.

▶ Hebel der Spritzpistole verriegeln.

▶ Hochdruckreiniger ausschalten.

- Netzstecker des Hochdruckreinigers aus der Steckdose ziehen.

- Sprühset leeren oder so sichern, dass es nicht umkippen und sich nicht bewegen kann.

- Hochdruckreiniger mit Spanngurten, Riemen oder einem Netz so sichern, dass er nicht umkippen und sich nicht bewegen kann.

■ Wasser kann bei Temperaturen unter 0 °C in Bauteilen des Hochdruckreinigers gefrieren. Der Hochdruckreiniger kann beschädigt werden.

- Hochdruckschlauch und Spritzeinrichtung entleeren.

▶ Falls der Hochdruckreiniger nicht frostsicher transportiert werden kann: Hochdruckreiniger mit einem Frostschutzmittel auf Glykolbasis schützen.

4.12 Aufbewahren

⚠️ WARNING

■ Kinder können die Gefahren des Hochdruckreinigers nicht erkennen und nicht einschätzen. Kinder können schwer verletzt werden.

- Hebel der Spritzpistole verriegeln.

▶ Hochdruckreiniger ausschalten.

- Netzstecker des Hochdruckreinigers aus der Steckdose ziehen.

- Hochdruckreiniger außerhalb der Reichweite von Kindern aufbewahren.

■ Die elektrischen Kontakte an dem Hochdruckreiniger und metallische Bauteile können durch Feuchtigkeit korrodieren. Der Hochdruckreiniger kann beschädigt werden.

- Hochdruckreiniger sauber und trocken aufbewahren.

■ Wasser kann bei Temperaturen unter 0 °C in Bauteilen des Hochdruckreinigers gefrieren. Der Hochdruckreiniger kann beschädigt werden.

- Hochdruckschlauch und Spritzeinrichtung entleeren.

▶ Falls der Hochdruckreiniger nicht frostsicher aufbewahrt werden kann: Hochdruckreiniger mit einem Frostschutzmittel auf Glykolbasis schützen.

4.13 Reinigen, Warten und Reparieren

⚠️ WARNING

■ Falls während der Reinigung, Wartung oder Reparatur der Netzstecker in eine Steckdose eingesteckt ist, kann der Hochdruckreiniger unbeabsichtigt eingeschaltet werden. Personen können schwer verletzt werden und Sachschaden kann entstehen.
- Hebel der Spritzpistole verriegeln.
▶ Hochdruckreiniger ausschalten.
- Netzstecker des Hochdruckreinigers aus der Steckdose ziehen.
■ Scharfe Reinigungsmittel, das Reinigen mit einem Wasserstrahl oder spitzen Gegenständen können den Hochdruckreiniger beschädigen. Falls der Hochdruckreiniger nicht richtig gereinigt wird, können Bauteile nicht mehr richtig funktionieren und Sicherheitseinrichtungen außer Kraft gesetzt werden. Personen können schwer verletzt werden.
- Hochdruckreiniger so reinigen, wie es in dieser Gebrauchsanleitung beschrieben ist.
■ Falls der Hochdruckreiniger nicht richtig gewartet oder repariert wird, können Bauteile nicht mehr richtig funktionieren und Sicherheitseinrichtungen außer Kraft gesetzt werden. Personen können schwer verletzt oder getötet werden.
- Hochdruckreiniger nicht selbst warten oder reparieren.
▶Falls die Anschlussleitung defekt oder beschädigt ist: Anschlussleitung von einem STIHL Fachhändler ersetzen lassen.
- Falls der Hochdruckreiniger gewartet oder repariert werden muss: Einen STIHL Fachhändler aufsuchen.

5 Sicherheitshinweise – Zubehör

5.1 Strahlrohrverlängerung, Flächenreiniger, Rohrreinigungsset, Abgewinkeltes Strahlrohr und Winkeldüse

Strahlrohrverlängerung

⚠️ WARNING

■ Die Strahlrohrverlängerung verstärkt die Reaktionskräfte. Durch die auftretenden Reaktionskräfte kann der Benutzer die Kontrolle über die Spritzeinrichtung verlieren. Der Benutzer kann schwer verletzt werden und Sachschaden kann entstehen.

▶ Nur eine Strahlrohrverlängerung anbauen.

- Spritzpistole mit beiden Händen festhalten.

- So arbeiten, wie es in dieser Gebrauchsanleitung beschrieben ist.

Flächenreiniger

⚠️ WARNING

■ Der Wasserstrahl kann den Benutzer verletzen.

- Nicht unter den Flächenreiniger greifen.

Flächenreiniger so halten und führen, wie es in der Gebrauchsanleitung des Flächenreinigers beschrieben ist.

Rohreinigungsset

⚠️ WARNING

■ Die Rohrreinigungsschlauch verstärkt die Reaktionskräfte. Falls der Hebel der Spritzpistole gedrückt wird und der Rohrreinigungsschlauch außerhalb des Rohrs ist, kann der Rohrreinigungsschlauch

unkontrolliert umherschlagen. Der Benutzer kann die Kontrolle über den Rohreinigungsschlauch verlieren. Der Benutzer kann schwer verletzt werden und Sachschaden kann entstehen.

1 0000-GXX-5101-A0

• Hochdruckreiniger erst einschalten und Hebel der Spritzpistole erst drücken, wenn der Rohrreinigungsschlauch bis zur Markierung (1) in das Rohr eingeschoben ist.

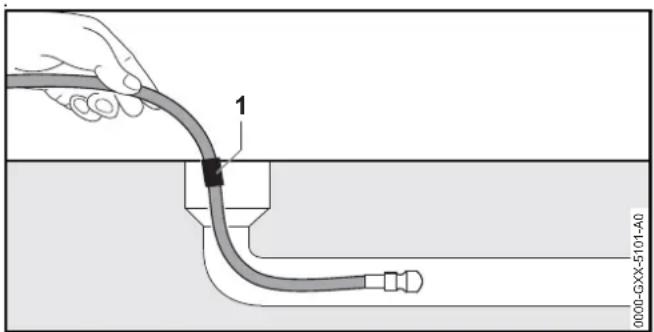

• Wenn die Markierung am Rohrreinigungsschlauch beim Herausziehen sichtbar ist:

– Hebel der Spritzpistole loslassen
– Hochdruckreiniger ausschalten
– Wasserhahn schließen
– Spritzpistole betätigen: Der Wasserdruck wird abgebaut
– Hebel der Spritzpistole verriegeln

■ Innerhalb eines großen Rohrs kann der Rohrreinigungsschlauch die Richtung ändern und wieder aus der Öffnung des Rohrs herauskommen. Der Benutzer

kann die Kontrolle über den Rohrreinigungsschlauch verlieren. Der Benutzer kann schwer verletzt werden und Sachschaden kann entstehen.

▶ Rohr beobachten.
- Falls die Düse vom Rohrreinigungsschlauch aus dem Rohr herauskommt:

– Hebel der Spritzpistole loslassen
– Hebel der Spritzpistole verriegeln
– Hochdruckreiniger ausschalten

Abgewinkeltes Strahlrohr und Winkeldüse

⚠️ WARNING

■ Ein abgewinkeltes Strahlrohr und die Winkeldüse verstärken die seitlichen Reaktionskräfte. Durch die auftretenden Reaktionskräfte kann der Benutzer die Kontrolle über die Spritzeinrichtung verlieren. Der Benutzer kann schwer verletzt werden und Sachschaden kann entstehen.

▶ Nur eine Strahlrohrverlängerung anbauen.
- Spritzpistole mit beiden Händen festhalten.
- So arbeiten, wie es in dieser Gebrauchsanleitung beschrieben ist.

6 Hochdruckreiniger einsatzbereit machen

6.1 Hochdruckreiniger einsatzbereit machen

Vor jedem Arbeitsbeginn müssen folgende Schritte durchgeführt werden:

• Sicherstellen, dass sich der Hochdruckreiniger, der Hochdruckschlauch, die Schlauchkupplung und die Anschlussleitung im sicherheitsgerechten Zustand befinden, 4.6.
  ▶ Hochdruckreiniger reinigen, 15.
  ▶ Falls ein Wasserfilter verwendet wird und der Wasserfilter verschmutzt ist: Wasserfilter reinigen, 15.4.

7 Hochdruckreiniger zusammenbauen

deutsch

• Hochdruckreiniger auf einem standfesten und ebenen Untergrund rutsch- und kippsicher aufstellen.
  ▶ Hochdruckschlauch anbauen, 7.2.1.
  ▶ Spritzpistole anbauen, 7.3.1.
  ▶ Strahlrohr anbauen, 7.4.1.
  ▶ Düse anbauen, 7.5.1.
• Falls ein Reinigungsmittel verwendet wird: Mit Reinigungsmittel arbeiten, 11.4.
  ▶ Falls Zubehör verwendet wird: Zubehör anbauen, 115.
• Hochdruckreiniger an eine Wasserquelle anschließen, 8.
• Hochdruckreiniger elektrisch anschließen, 9.1.
  ▶ Falls die Schritte nicht durchgeführt werden können: Hochdruckreiniger nicht verwenden und einen STIHL Fachhändler aufsuchen.

7 Hochdruckreiniger zusammenbauen

7.1 Hochdruckreiniger zusammenbauen

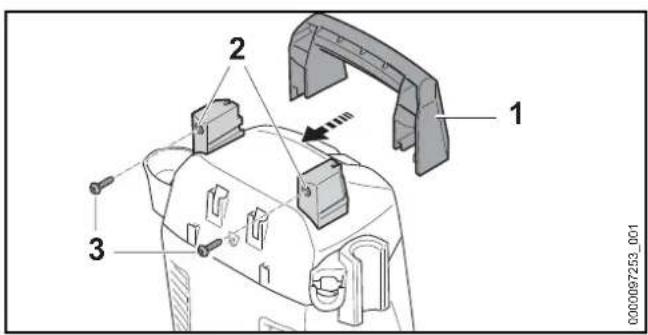

Griff anbauen

▶ Griff (1) auf die Halter (2) schieben.
▶ Schrauben (3) eindrehen und fest anziehen.

Halter anbauen

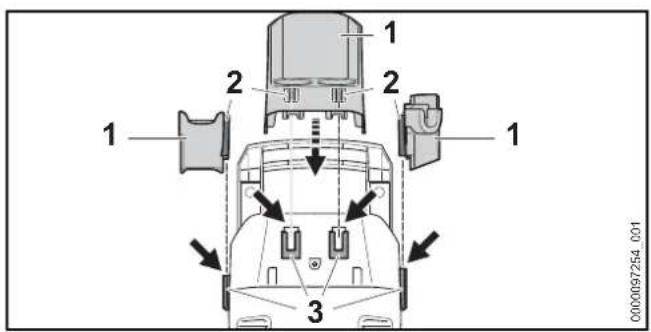

▶ Haken (2) der Halter (1) in die Führungen (3) einhängen. Die Halter (1) rasteten hörbar ein.

Düsen einsetzen

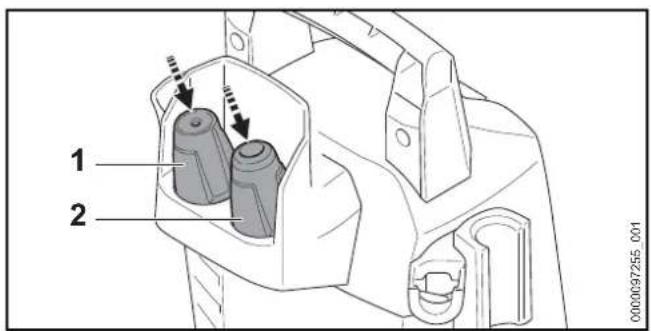

- Flachstrahldüse (1) und Rotordüse (2) einsetzen.

deutsch

7 Hochdruckreiniger zusammenbauen

Sprühset anbauen

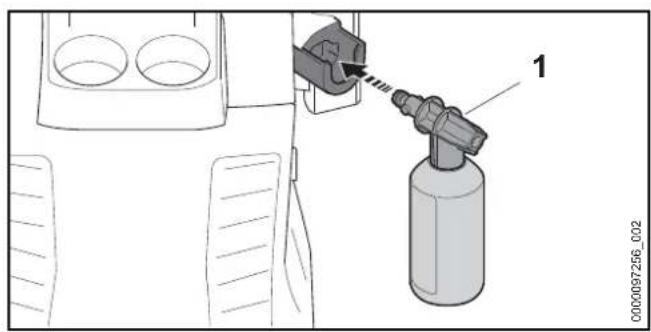

▶ Sprühset (1) einsetzen.

7.2 Hochdruckschlauch anbauen und abbauen

7.2.1 Hochdruckschlauch anbauen

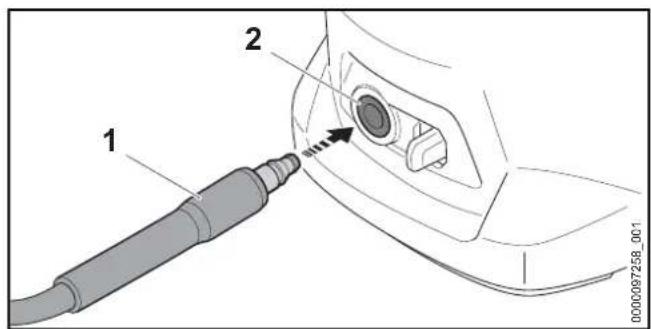

1 2 0000097258_001

• Stutzen (1) in den Hochdruckreiniger (2) schieben.
  Der Stutzen (1) rastet hörbar ein.
  ▶ Falls sich der Stutzen (1) schwer in den Hochdruckreiniger schieben lässt: Stutzen (1) mit einem Armaturenfett fetten.

7.2.2 Hochdruckschlauch abbauen

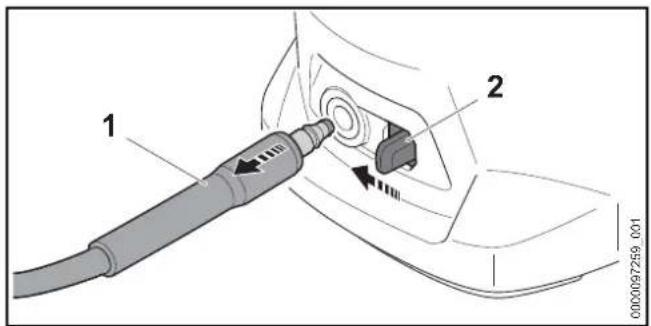

1 2 0000097259_001

▶ Sperrhebel (2) drücken und gedrückt halten.
▶ Stutzen (2) herausziehen.

7.3 Spritzpistole anbauen und abbauen

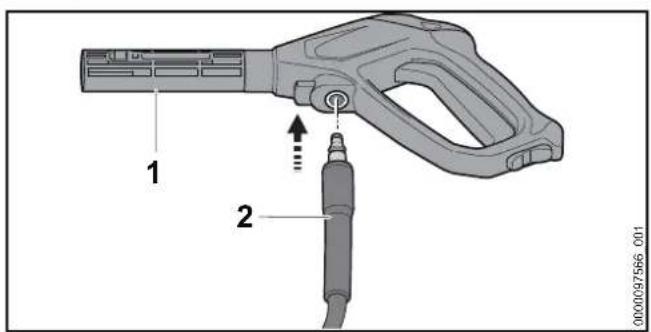

7.3.1 Spritzpistole anbauen

• Stutzen (2) in die Spritzpistole (1) schieben. Der Stutzen (2) rastet hörbar ein.
  ▶ Falls sich der Stutzen (2) schwer in die Spritzpistole (1) schieben lässt: Dichtung am Stutzen (2) mit einem Armaturenfett fetten.

7 Hochdruckreiniger zusammenbauen

deutsch

7.3.2 Spritzpistole abbauen

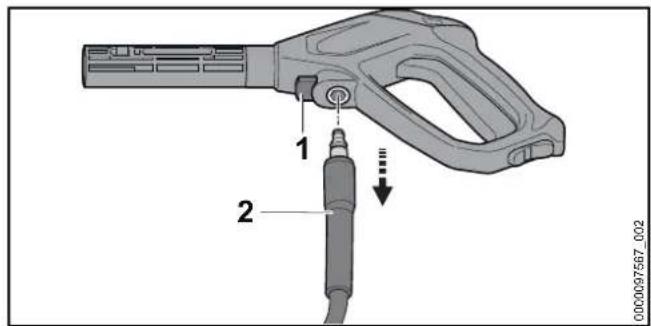

1 2 0000097567_002

▶ Sperrhebel (1) drücken und gedrückt halten.
▶ Stutzen (2) herausziehen.

7.4 Strahlrohr anbauen und abbauen

7.4.1 Strahlrohr anbauen

2 1 0000-GXX-4350-A0

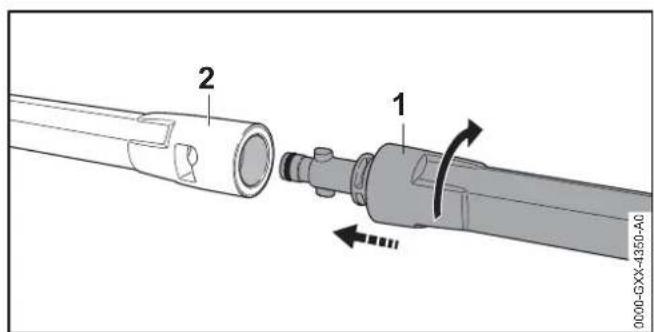

• Strahlrohr (1) in die Spritzpistole (2) schieben.
• Strahlrohr (1) so lange drehen, bis es einrastet.
  ▶ Falls sich das Strahlrohr (1) schwer in die Spritzpistole (2) schieben lässt: Dichtung am Strahlrohr (1) mit einem Armaturenfett fetten.

7.4.2 Strahlrohr abbauen

2 1 0000-GXX-4351-A0

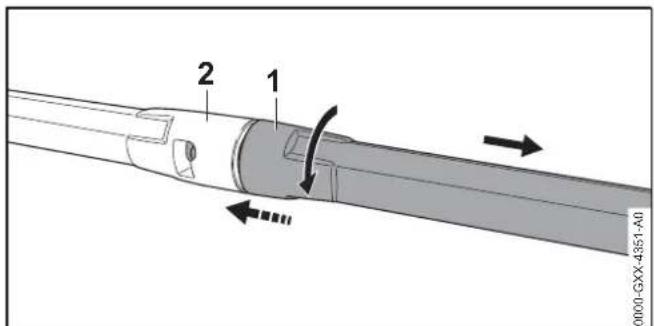

• Strahlrohr (1) und Spritzpistole (2) zusammendrücken und bis zum Anschlag drehen.
• Strahlrohr (1) und Spritzpistole (2) auseinanderziehen.

7.5 Düse anbauen und abbauen

7.5.1 Düse anbauen

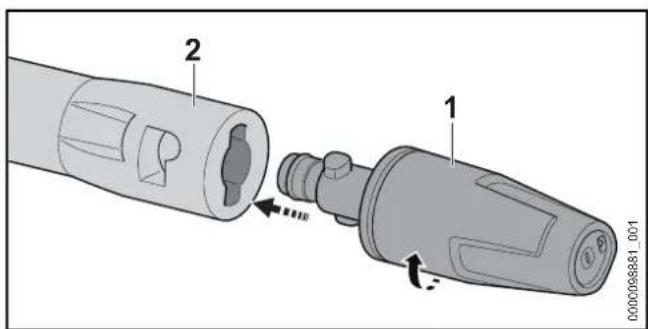

▶ Düse (1) in das Strahlrohr (2) schieben.
▶ Düse (1) so lange drehen, bis sie einrastet.
- Falls sich die Düse (1) schwer in das Strahlrohr (2) schieben lässt: Dichtung an der Düse (1) mit einem Armaturenfett fetten.

deutsch

8 An eine Wasserquelle anschließen

7.5.2 Düse abbauen

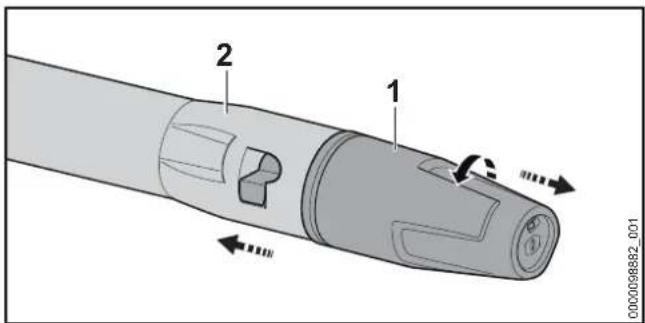

• Düse (1) und Strahlrohr (2) zusammendrücken und bis zum Anschlag drehen.
  ▶ Düse (1) und Strahlrohr (2) auseinanderziehen.

8 An eine Wasserquelle anschließen

8.1 Hochdruckreiniger an das Wassernetz anschließen

Wasserfilter anschließen

Falls der Hochdruckreiniger mit sandhaltigem Wasser oder mit Wasser aus Zisternen betrieben wird, muss an dem Hochdruckreiniger ein Wasserfilter angeschlossen sein. Der Wasserfilter filtert Sand und Schmutz aus dem Wasser und schützt dadurch die Bauteile des Hochdruckreinigers vor Beschädigung.

Der Wasserfilter kann dem Hochdruckreiniger marktabhängig beiliegen.

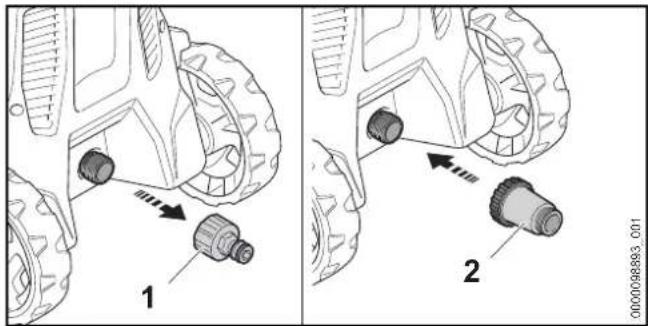

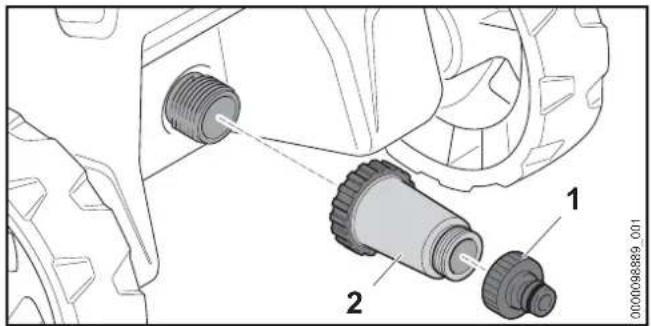

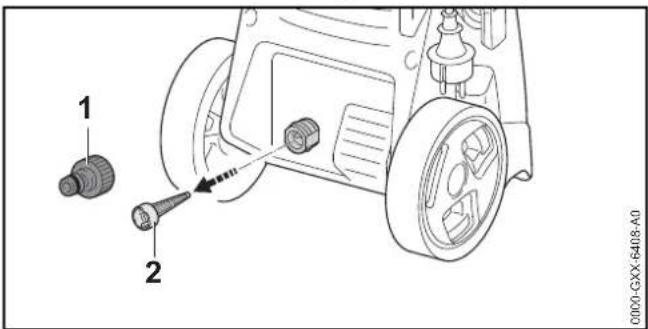

▶ Stutzen (1) abschrauben.
- Wasserfilter (2) auf den Wasseranschluss drehen und von Hand fest anziehen.
- Stutzen (1) auf Wasserfilter (2) drehen und von Hand fest anziehen.

Wasserschlauch anschließen

Der Wasserschlauch muss folgende Bedingungen erfüllen:

• Der Wasserschlauch hat einen Durchmesser von 1/2".

• Der Wasserschlauch ist zwischen 10 m und 25 m lang.

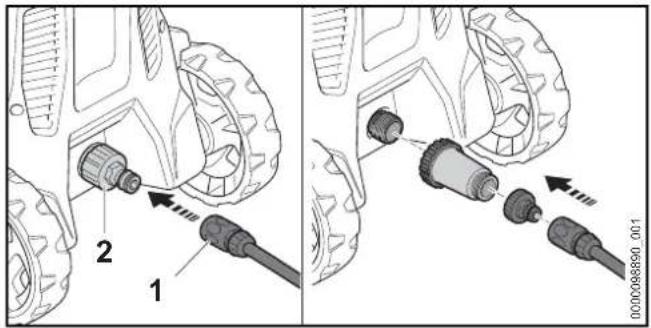

• Wasserschlauch an einen Wasserhahn anschließen.

• Wasserhahn vollständig öffnen und Wasserschlauch mit Wasser spülen.

Sand und Schmutz werden aus dem Wasserschlauch gespült. Der Wasserschlauch wird entlüftet.

▶ Wasserhahn schließen.

8 An eine Wasserquelle anschließen

deutsch

• Kupplung (1) auf den Stutzen (2) schieben. Die Kupplung (1) rastet hörbar ein.
  ▶ Wasserhahn vollständig öffnen.
• Falls das Strahlrohr an der Spritzpistole angebaut ist: Strahlrohr abbauen.
• Hebel der Spritzpistole so lange drücken, bis ein gleichmäßiger Wasserstrahl aus der Spritzpistole austritt.
• Hebel der Spritzpistole loslassen.
• Hebel der Spritzpistole verriegeln.
  ▶ Strahlrohr anbauen.
  ▶ Düse anbauen.

Wasserschlauch abziehen

▶ Wasserhahn schließen.
- Zum Entriegeln der Kupplung: Ring (1) ziehen oder drehen und halten.
▶ Kupplung vom Stutzen (2) ziehen.

8.2 Hochdruckreiniger an eine andere Wasserquelle anschließen

Der Hochdruckreiniger kann Wasser aus Regentonnen, Zisternen und aus fließenden oder stehenden Gewässern ansaugen.

a 000009892-001

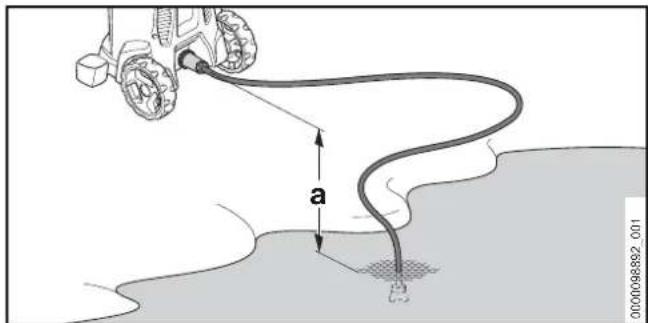

Damit das Wasser angesaugt werden kann, darf der Höhenunterschied zwischen dem Hochdruckreiniger und der Wasserquelle die maximale Saughöhe (a) nicht überschreiten, 19.2.

Das passende STIHL Saugset muss verwendet werden. Dem Saugset liegt ein Wasserschlauch mit spezieller Kupplung bei.

Das passende STIHL Saugset kann dem Hochdruckreiniger markabhängig beiliegen.

Wasserfilter anschließen

Falls der Hochdruckreiniger mit sandhaltigem Wasser aus Regentonnen, Zisternen, aus fließenden oder stehenden Gewässern betrieben wird, muss an dem Hochdruckreiniger ein Wasserfilter angeschlossen sein.

Der Wasserfilter kann dem Hochdruckreiniger markabhängig beiliegen.

1 2

deutsch

9 Hochdruckreiniger elektrisch anschließen

▶ Stutzen (1) abschrauben.
- Wasserfilter (2) auf den Wasseranschluss drehen und von Hand fest anziehen.

Wasserschlauch anschließen

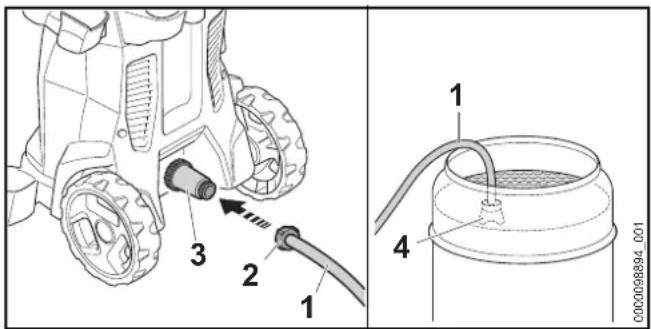

• Wasserschlauch (1) so mit Wasser füllen, dass sich keine Luft mehr im Wasserschlauch befindet.
• Kupplung (2) auf den Anschlussstutzen des Wasserfilters (3) drehen und von Hand fest anziehen.
  ▶ Saugglocke (4) so in die Wasserquelle hängen, dass die Saugglocke (4) nicht den Boden berührt.
  ▶ Falls die Spritzpistole am Hochdruckschlauch angebaut ist: Spritzpistole abbauen.
  ▶ Hochdruckschlauch nach unten halten.
• Hochdruckreiniger so lange einschalten, bis ein gleichmäßiger Wasserstrahl aus dem Hochdruckschlauch austritt.

HINWEIS

Wenn der Hochdruckreiniger kein Wasser ansaugt, kann die Pumpe trocken laufen und der Hochdruckreiniger kann beschädigt werden.

▶ Falls nach zwei Minuten kein Wasser aus dem Hochdruckschlauch austritt: Hochdruckreiniger ausschalten und Wasserzulauf prüfen.
▶ Hochdruckreiniger ausschalten.
- Spritzpistole an den Hochdruckschlauch anbauen.
- Hebel der Spritzpistole drücken und gedrückt halten.

▶ Hochdruckreiniger einschalten.

9 Hochdruckreiniger elektrisch anschließen

9.1 Hochdruckreiniger elektrisch anschließen

1 2 3 4 0000097542 002

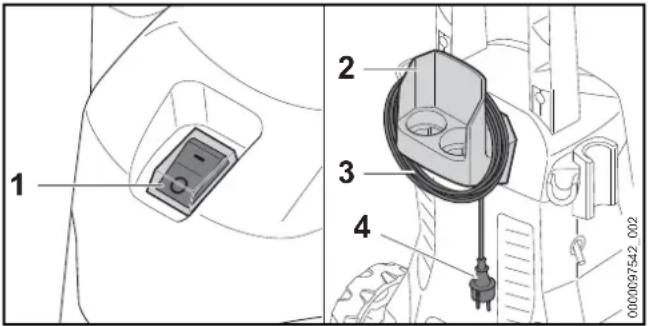

▶ Kippschalter (1) in die Position 0 stellen.
▶ Anschlussleitung (3) von dem Halter (2) abnehmen.
- Stecker der Anschlussleitung (4) in eine richtig installierte Steckdose stecken.

10 Hochdruckreiniger einschalten und ausschalten

10.1 Hochdruckreiniger einschalten

Wenn der Hochdruckreiniger eingeschaltet wird, können bei ungünstigen Netzverhältnissen Spannungsschwankungen auftreten. Die Spannungsschwankungen können andere angeschlossene Verbraucher beeinträchtigen.

Netzimpedanz beachten, 19.

11 Mit dem Hochdruckreiniger arbeiten

deutsch

0000-GXX-5306-A00000-GXX-5306-A0

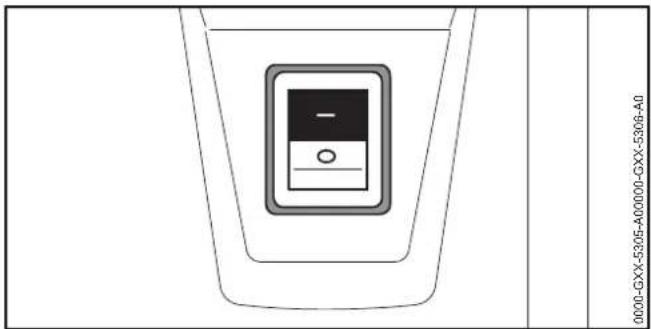

▶ Kippschalter in die Position I stellen.

10.2 Hochdruckreiniger ausschalten

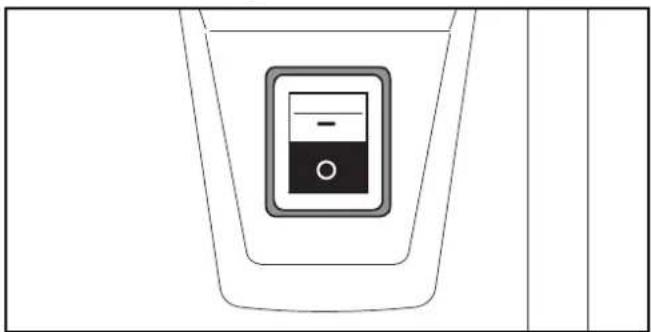

▶ Kippschalter in die Position 0 stellen.

11 Mit dem Hochdruckreiniger arbeiten

11.1 Spritzpistole halten und führen

• Spritzpistole mit einer Hand am Griff so festhalten, dass der Daumen den Griff umschließt.
• Strahlrohr mit der anderen Hand so festhalten, dass der Daumen das Strahlrohr umschließt.
  ▶ Düse auf den Boden richten.

11.2 Hebel der Spritzpistole drücken und verriegeln

Hebel der Spritzpistole drücken

11 Mit dem Hochdruckreiniger arbeiten

▶ Rasthebel (1) in die Position 📋 stellen.
- Hebel (2) drücken und gedrückt halten. Die Hochdruckpumpe schaltet sich automatisch ein und Wasser strömt aus der Düse.

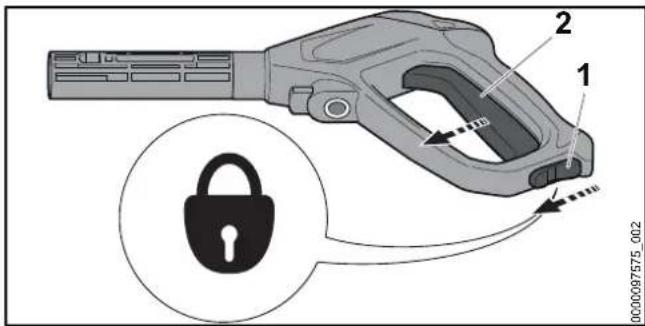

Hebel der Spritzpistole verriegeln

• Hebel (2) loslassen. Die Hochdruckpumpe schaltet sich automatisch aus, und Wasser strömt nicht mehr aus der Düse. Der Hochdruckreiniger ist weiterhin eingeschaltet.
  ▶ Rasthebel (1) in die Position ⚙stellen.

11.3 Reinigen

Mit folgenden Düsen kann abhängig von der Anwendung gearbeitet werden:

• Flachstrahldüse: Die Flachstrahldüse eignet sich zum Reinigen großer Flächen.
• Rotordüse: Die Rotordüse eignet sich zum Entfernen von hartnäckigem Schmutz.

Mit geringem Abstand kann gearbeitet werden, wenn hartnäckige Verschmutzungen entfernt werden sollen.

Mit großem Abstand kann gearbeitet werden, falls folgende Oberflächen gereinigt werden sollen:

• lackierte Oberflächen
• Oberflächen aus Holz
  – Oberflächen aus Gummi

0000-GXX-4628-A0

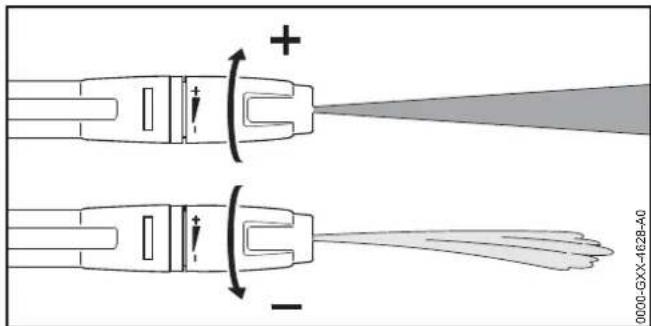

Die Flachstrahldüse kann eingestellt werden.

Wenn die Flachstrahldüse in Richtung + gedreht wird, steigt der Arbeitsdruck.

Wenn die Flachstrahldüse in Richtung – gedreht wird, sinkt der Arbeitsdruck.

Wasserstrahl vor der Reinigung auf eine unauffällige Stelle auf der Oberfläche richten und prüfen, dass die Oberfläche nicht beschädigt wird.

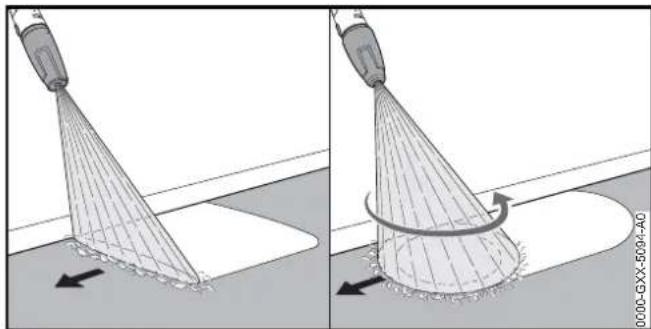

▶ Abstand der Düse zur zu reinigenden Oberfläche so wählen, dass die zu reinigende Oberfläche nicht beschädigt wird.
- Flachstrahldüse so einstellen, dass die zu reinigende Oberfläche nicht beschädigt wird.

• Spritzeinrichtung gleichmäßig entlang der zu reinigenden Oberfläche bewegen.
• Langsam und kontrolliert vorwärts gehen.

11.4 Mit Reinigungsmittel arbeiten

Reinigungsmittel können die Reinigungswirkung des Wassers verstärken. Das mitgelieferte STIHL Sprühset muss verwendet werden.

• Reinigungsmittel so dosieren und verwenden, wie es in der Gebrauchsanleitung des Reinigungsmittels beschrieben ist.

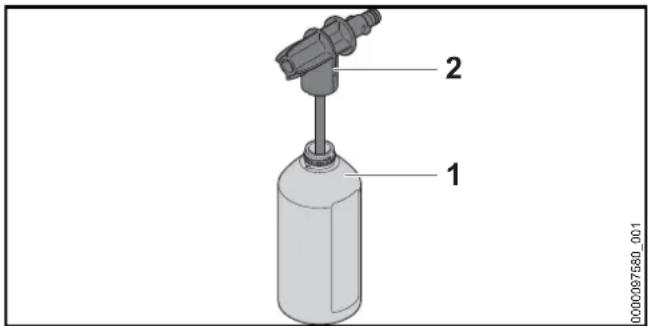

• Flasche (1) mit maximal 500 ml des Reinigungsmittels befüllen.
• Sprühdüse (2) auf die Flasche (1) drehen und von Hand fest anziehen.

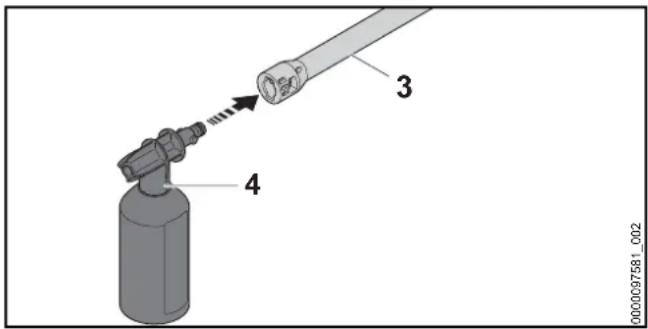

3 4 0000097581_002

• Falls eine Düse an das Strahlrohr (3) angebaut ist: Düse abbauen.
• Sprühset (4) an das Strahlrohr (3) anbauen.

• Stark verschmutzte Oberflächen vor dem Reinigen mit Wasser einweichen.

• Hebel der Spritzpistole drücken und Reinigungsmittel auf die zu reinigende Oberfläche sprühen.

• Reinigungsmittel von unten nach oben auftragen und nicht antrocknen lassen.
• Sprühset abbauen.
  ▶ Düse anbauen.
  ▶ Oberfläche reinigen.

12 Nach dem Arbeiten

12.1 Nach dem Arbeiten

• Hochdruckreiniger ausschalten und Netzstecker aus der Steckdose ziehen.
  ▶ Falls der Hochdruckreiniger an das Wassernetz angeschlossen ist: Wasserhahn schließen.
• Hebel der Spritzpistole drücken. Der Wasserdruck wird abgebaut.
• Hebel der Spritzpistole verriegeln.
• Hochdruckreiniger von der Wasserquelle trennen.
  ▶ Wasserschlauch abbauen.
• Hochdruckschlauch abbauen und das restliche Wasser aus dem Hochdruckschlauch laufen lassen.
  ▶ Düse und Strahlrohr abbauen und reinigen.
• Spritzpistole abbauen und das restliche Wasser aus der Spritzpistole laufen lassen.
  ▶ Hochdruckreiniger reinigen.

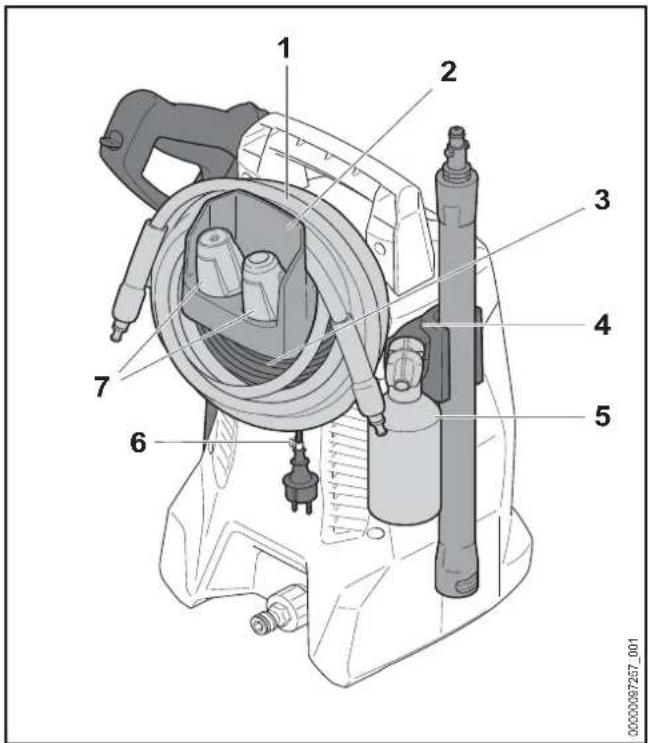

• Hochdruckschlauch (1) aufwickeln und am Halter (2) aufhängen.
  ▶ Anschlussleitung (3) auf den Halter (2) wickeln.
  ▶ Anschlussleitung (3) mit dem Clip (6) befestigen.
  ▶ Sprühset (5) einsetzen.
  ▶ Düsen (7) einsetzen.
• Spritzeinrichtung in den Haltern (4) am Hochdruckreiniger aufbewahren.

12.2 Hochdruckreiniger mit einem Frostschutzmittel schützen

Falls der Hochdruckreiniger nicht frostsicher transportiert oder aufbewahrt werden kann, muss der Hochdruckreiniger mit einem Frostschutzmittel auf Glykolbasis geschützt

werden. Das Frostschutzmittel verhindert, dass Wasser im Hochdruckreiniger gefriert und der Hochdruckreiniger beschädigt wird.

▶ Strahlrohr abbauen.
▶ Einen möglichst kurzen Wasserschlauch an den Hochdruckreiniger anschließen. Je kürzer der Wasserschlauch ist, desto weniger Frostschutzmittel ist notwendig.
- Frostschutzmittel so mischen, wie es in der Gebrauchsanleitung des Frostschutzmittels beschrieben ist.
- Frostschutzmittel in einen sauberen Behälter füllen.
- Wasserschlauch in den Behälter mit Frostschutzmittel tauchen.
- Hebel der Spritzpistole drücken und gedrückt halten.
▶ Hochdruckreiniger einschalten.
- Hebel der Spritzpistole so lange gedrückt halten, bis ein gleichmäßiger Strahl mit Frostschutzmittel aus der Spritzpistole austritt und Spritzpistole in den Behälter richten.
- Hebel der Spritzpistole mehrmals drücken und wieder loslassen.
- Hochdruckreiniger ausschalten und Netzstecker aus der Steckdose ziehen.
- Spritzpistole, Hochdruckschlauch und Wasserschlauch abbauen und Frostschutzmittel in den Behälter laufen lassen.
- Frostschutzmittel vorschriftsmäßig und umweltfreundlich aufbewahren oder entsorgen.

13 Transportieren

13.1 Hochdruckreiniger transportieren

• Hochdruckreiniger ausschalten und Netzstecker aus der Steckdose ziehen.
  ▶ Behälter für Reinigungsmittel leeren oder so sichern, dass er nicht umkippen, herunterfallen und sich nicht bewegen kann.

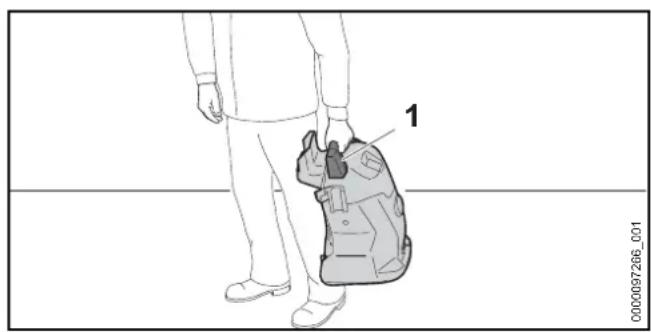

Hochdruckreiniger tragen (RE 80 X)

• Hochdruckreiniger am Griff (1) tragen.

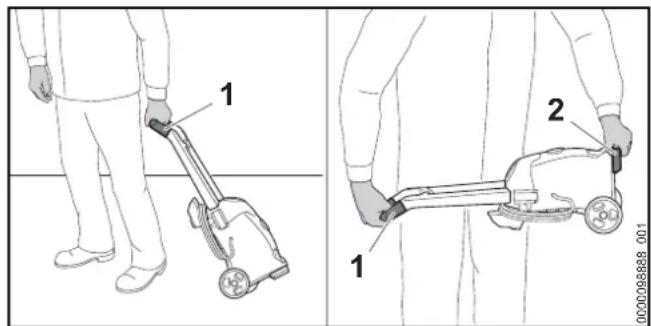

Hochdruckreiniger ziehen oder tragen (RE 80)

▶ Hochdruckreiniger am Griff (1) ziehen.
- Hochdruckreiniger am Griff (1) und am Transportgriff (2) tragen.

Hochdruckreiniger in einem Fahrzeug transportieren

• Hochdruckreiniger so sichern, dass der Hochdruckreiniger nicht umkippen und sich nicht bewegen kann.
  ▶ Falls der Hochdruckreiniger nicht frostsicher transportiert werden kann: Hochdruckreiniger mit einem Frostschutzmittel schützen.

14 Aufbewahren

14.1 Hochdruckreiniger aufbewahren

• Hochdruckreiniger ausschalten und Netzstecker aus der Steckdose ziehen.

• Hochdruckreiniger so aufbewahren, dass folgende Bedingungen erfüllt sind:

• Der Hochdruckreiniger ist außerhalb der Reichweite von Kindern.
  – Der Hochdruckreiniger ist sauber und trocken.
  – Der Hochdruckreiniger ist in einem geschlossenen Raum.

• Der Hochdruckreiniger ist in einem Temperaturbereich über 0 °C.
• Falls der Hochdruckreiniger nicht frostsicher aufbewahrt werden kann: Hochdruckreiniger mit einem Frostschutzmittel schützen.

15 Reinigen

15.1 Hochdruckreiniger und Zubehör reinigen

• Hochdruckreiniger ausschalten und Netzstecker aus der Steckdose ziehen.
• Hochdruckreiniger, Hochdruckschlauch, Spritzpistole und Zubehör mit einem feuchten Tuch reinigen.
  ▶ Stutzen und Kupplungen am Hochdruckreiniger, Hochdruckschlauch und an der Spritzpistole mit einem feuchten Tuch reinigen.
  ▶ Lüftungsschlitze mit einem Pinsel reinigen.

15.2 Düse und Strahlrohr reinigen

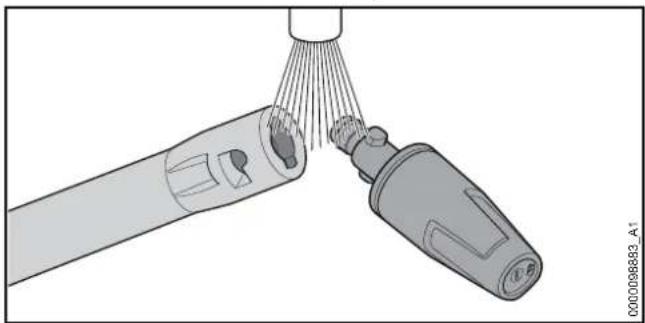

• Düse und Strahlrohr unter fließendem Wasser abspülen und mit einem Tuch trocknen.

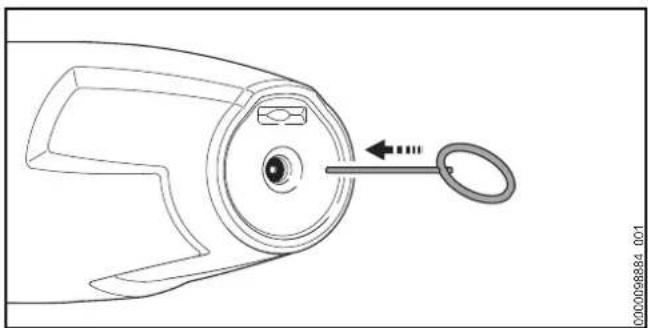

• Falls die Düse verstopft ist: Düse mit der Reinigungsnadel reinigen.

15.3 Wasserzulaufsieb reinigen

1 2 0000-GXX-6408-A0

▶ Stutzen (1) des Wasseranschlusses abschrauben.

▶ Wasserzulaufsieb (2) aus dem Wasseranschluss ziehen.

- Wasserzulaufsieb (2) unter fließendem Wasser abspülen.

▶ Wasserzulaufsieb (2) in den Wasseranschluss einsetzen.

▶ Stutzen (1) aufdrehen und von Hand fest anziehen.

15.4 Wasserfilter reinigen

Der Wasserfilter muss zum Reinigen auseinandergebaut werden.

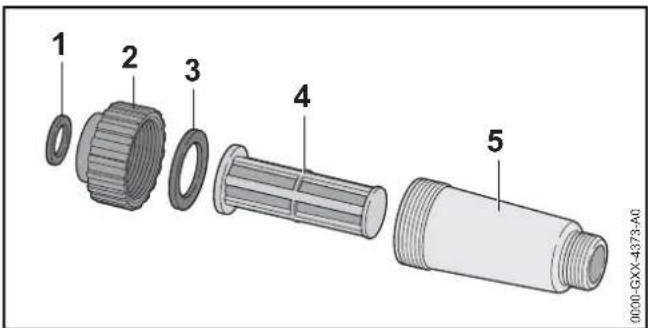

1 2 3 4 5 0000-GXX-4373-A0

▶ Dichtung (1) aus dem Verschluss (2) nehmen.

▶ Verschluss (2) vom Filtergehäuse (5) abschrauben.

▶ Dichtung (3) aus dem Verschluss (2) nehmen.

▶ Filter (4) aus dem Filtergehäuse (5) nehmen.

16 Warten

deutsch

• Dichtungen (1 und 3), Verschluss (2) und Filter (4) unter fließendem Wasser abspülen.
  ▶ Dichtungen (1 und 3) mit einem Armaturenfett fetten.
  ▶ Wasserfilter wieder zusammenbauen.

16 Warten

16.1 Wartungsintervalle

Wartungsintervalle sind abhängig von den Umgebungsbedingungen und den Arbeitsbedingungen. STIHL empfiehlt folgende Wartungsintervalle:

Monatlich

▶ Wasserzulaufsieb reinigen.

17 Reparieren

17.1 Hochdruckreiniger reparieren

Der Benutzer kann den Hochdruckreiniger und das Zubehör nicht selbst reparieren.

▶ Falls der Hochdruckreiniger oder das Zubehör beschädigt sind: Hochdruckreiniger oder das Zubehör nicht verwenden und einen STIHL Fachhändler aufsuchen.

18 Störungen beheben

18.1 Störungen des Hochdruckreinigers beheben

Störung Ursache Abhilfe
Der Hochdruckreiniger läuft nicht an, obwohl der Hebel der Spritzpistole gedrückt wird.	Der Stecker der Anschlussleitung oder der Verlängerungsleitung ist nicht eingesteckt.	► Stecker der Anschlussleitung oder der Verlängerungsleitung einstecken.
	Der Leitungsschutzschalter (Sicherung) oder der Fehlerstrom-Schutzschalter hat ausgelöst. Der Stromkreis ist elektrisch überlastet oder defekt.	► Ursache für das Auslösen suchen und beheben. Leitungsschutzschalter (Sicherung) oder Fehlerstrom-Schutzschalter einlegen.► Andere, im gleichen Stromkreis angeschlossene Stromverbraucher ausschalten.
	Die Steckdose ist zu gering abgesichert.	► Stecker der Anschlussleitung in eine richtig abgesicherte Steckdose stecken, 19.2.
	Die Verlängerungsleitung hat einen falschen Querschnitt.	► Eine Verlängerungsleitung mit einem ausreichenden Querschnitt verwenden, 19.3
	Die Verlängerungsleitung ist zu lang. ► Eine Verlängerungsleitung mit der richtigen Länge verwenden, 19.3
	Der Elektromotor ist zu warm. ► Hochdruckreiniger 5 Minuten abkühlen lassen.► Düse reinigen.
Der Hochdruckreiniger läuft beim Einschalten nicht an. Der Elektromotor brummt.	Die Netzspannung ist zu niedrig. ► Hebel der Spritzpistole drücken und gedrückt halten und den Hochdruckreiniger einschalten.► Andere, im gleichen Stromkreis angeschlossene Stromverbraucher ausschalten.
	Die Verlängerungsleitung hat einen falschen Querschnitt.	► Eine Verlängerungsleitung mit einem ausreichenden Querschnitt verwenden, 19.3
	Die Verlängerungsleitung ist zu lang. ► Eine Verlängerungsleitung mit der richtigen Länge verwenden, 19.3
Der Hochdruckreiniger schaltet im Betrieb ab.	Der Stecker der Anschlussleitung oder der Verlängerungsleitung wurde aus der Steckdose gezogen.	► Stecker der Anschlussleitung oder der Verlängerungsleitung einstecken.
	Der Leitungsschutzschalter (Sicherung) oder der Fehlerstrom-Schutzschalter hat ausgelöst. Der Stromkreis ist elektrisch überlastet oder defekt.	► Ursache für das Auslösen suchen und beheben. Leitungsschutzschalter (Sicherung) oder Fehlerstrom-Schutzschalter einlegen.► Andere, im gleichen Stromkreis angeschlossene Stromverbraucher ausschalten.
	Die Steckdose ist zu gering abgesichert.	► Stecker der Anschlussleitung in eine richtig abgesicherte Steckdose stecken, 19.2.
	Der Elektromotor ist zu warm. ► Hochdruckreiniger 5 Minuten abkühlen lassen.► Düse reinigen.
Die Hochdruckpumpe schaltet sich wiederholt ein und aus, ohne dass der Hebel der Spritzpistole gedrückt wird.	Die Hochdruckpumpe, der Hochdruckschlauch oder die Spritzeinrichtung sind undicht.	► Hochdruckreiniger von einem STIHL Fachhändler prüfen lassen.
Der Arbeitsdruck schwankt oder fällt ab.	Es besteht Wassermangel. ► Wasserhahn ganz öffnen.► Sicherstellen, dass eine ausreichende Wassermenge zur Verfügung steht.
	Die Düse ist verstopft. ► Düse reinigen.
	Das Wasserzulaufsieb oder der Wasserfilter sind verstopft.	► Wasserzulaufsieb und Wasserfilter reinigen.
	Die Hochdruckpumpe, der Hochdruckschlauch oder die Spritzeinrichtung sind undicht oder defekt.	► Hochdruckreiniger von einem STIHL Fachhändler prüfen lassen.
Der Wasserstrahl hat eine veränderte Form.	Die Düse ist verstopft. ► Düse reinigen.
	Die Düse ist verschlissen. ► Düse ersetzen.

deutsch
18 Störungen beheben

Störung Ursache Abhilfe
Zusätzliches Reinigungsmittel wird nicht angesaugt.	Die Flasche ist leer. ► Flasche mit Reinigungsmittel füllen.
	Die Düse des Sprühsets ist verstopft. ► Düse des Sprühsets reinigen.

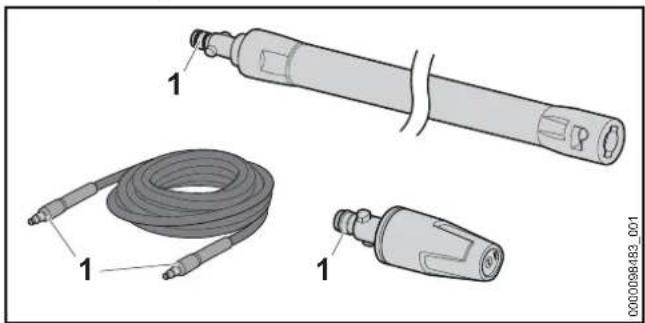

Anschlüsse an Hochdruckreiniger, Hochdruckschlauch, Spritzpistole oder Strahlrohr lassen sich schwer miteinander verbinden.	Die Dichtungen der Anschlüsse sind nicht gefettet.	► Dichtungen fetten. 18.2

18.2 Dichtungen fetten

▶ Dichtungen (1) mit einem Armaturenfett fetten.

19 Technische Daten

19.1 Hochdruckreiniger STIHL RE 80.0 X

Ausführung 100 V / 50 - 60 Hz

• Absicherung (Charakteristik „C“ oder „K“): 15 A
  – Leistungsaufnahme: 1,4 kW (EU) 2019/1781 §2(2) (j)
• Maximal zulässige Netzimpedanz: 0,15 Ohm
  – elektrische Schutzklasse: II
  – elektrische Schutzart: IPX5
  – Arbeitsdruck (p): 6,7 MPa (67 bar)
• Maximal zulässiger Druck (p max.): 10 MPa (100 bar)
• Maximaler Wasserzulaufdruck (p in max.): 1 MPa (10 bar)
• Maximaler Wasserdurchsatz (Q max.): 7,5 l/min (450 l/h)
• Minimaler Wasserdurchsatz (Q min.): 5,4 l/min (320 l/h)
• Maximale Saughöhe: 0,5 m
• Maximale Wassertemperatur im Druckbetrieb (t in max): 40 °C
• Maximale Wassertemperatur im Saugbetrieb: 20 °C

• M a B e

• Länge: 250 mm

• Breite: 270 mm
• Höhe: 430 mm

– Länge des Hochdruckschlauchs: 5 m
– Gewicht (m) mit angebautem Zubehör: 7 kg

Ausführung 120 V - 127 V / 60 Hz

• Absicherung (Charakteristik „C“ oder „K“): 15 A
  – Leistungsaufnahme: 1,5 kW (EU) 2019/1781 §2(2) (j)
• Maximal zulässige Netzimpedanz: 0,15 Ohm

– elektrische Schutzklasse: II
– elektrische Schutzart: IPX5
– Arbeitsdruck (p): 7,2 MPa (72 bar)
- Maximal zulässiger Druck (p max.): 10 MPa (100 bar)
- Maximaler Wasserzulaufdruck (p in max.): 1 MPa (10 bar)
- Maximaler Wasserdurchsatz (Q max.): 7,2 l/min (430 l/h)
- Minimaler Wasserdurchsatz (Q min.): 5,5 l/min (330 l/h)
– Maximale Saughöhe: 0,5 m
- Maximale Wassertemperatur im Druckbetrieb (t in max): 40 °C
- Maximale Wassertemperatur im Saugbetrieb: 20 °C
- M a ß e

• Länge: 250 mm
• Breite: 270 mm
• Höhe: 430 mm

– Länge des Hochdruckschlauchs: 5 m

– Gewicht (m) mit angebautem Zubehör: 7 kg

Ausführung 127 V / 60 Hz

• Absicherung (Charakteristik „C“ oder „K“): 15 A
  – Leistungsaufnahme: 1,5 kW (EU) 2019/1781 §2(2) (j)
• Maximal zulässige Netzimpedanz: 0,15 Ohm
• elektrische Schutzklasse: II

deutsch

19 Technische Daten

– elektrische Schutzart: IPX5
– Arbeitsdruck (p): 7 MPa (70 bar)
- Maximal zulässiger Druck (p max.): 10 MPa (100 bar)
- Maximaler Wasserzulaufdruck (p in max.): 1 MPa (10 bar)
- Maximaler Wasserdurchsatz (Q max.): 7,5 l/min (450 l/h)
- Minimaler Wasserdurchsatz (Q min.): 5,2 l/min (310 l/h)
– Maximale Saughöhe: 0,5 m
- Maximale Wassertemperatur im Druckbetrieb (t in max): 40 °C
– Maximale Wassertemperatur im Saugbetrieb: 20 °C
- M a B e
- Länge: 250 mm
- Breite: 270 mm
- Höhe: 430 mm
– Länge des Hochdruckschlauchs: 5 m
– Gewicht (m) mit angebautem Zubehör: 7 kg

Ausführungen von 220 V bis 230 V / von 50 bis 60 Hz

- Absicherung (Charakteristik „C“ oder „K“): 10 A

– Leistungsaufnahme: 1,7 kW (EU) 2019/1781 §2(2) (j)

– Maximal zulässige Netzimpedanz: 0,15 Ohm

– elektrische Schutzklasse: II

– elektrische Schutzart: IPX5

– Arbeitsdruck (p): 9 MPa (90 bar)

- Maximal zulässiger Druck (p max.): 12 MPa (120 bar)

- Maximaler Wasserzulaufdruck (p in max.): 1 MPa (10 bar)

- Maximaler Wasserdurchsatz (Q max.): 7,2 l/min (430 l/h)

- Minimaler Wasserdurchsatz (Q min.): 5,5 l/min (330 l/h)

– Maximale Saughöhe: 0,5 m

- Maximale Wassertemperatur im Druckbetrieb (t in max): 40 °C

– Maximale Wassertemperatur im Saugbetrieb: 20 °C

• M a ß e
• Länge: 250 mm
• Breite: 270 mm
• Höhe: 430 mm

– Länge des Hochdruckschlauchs: 5 m

– Gewicht (m) mit angebautem Zubehör: 7 kg

Vom Druck abhängige Daten wurden bei einem Zulaufdruck von 0,3 MPa (3 bar) gemessen.

19.2 Hochdruckreiniger STIHL RE 80.0

Ausführung 100 V / 50 - 60 Hz

- Absicherung (Charakteristik „C“ oder „K“): 15 A

– Leistungsaufnahme: 1,4 kW (EU) 2019/1781 §2(2) (j)

– Maximal zulässige Netzimpedanz: 0,15 Ohm

– elektrische Schutzklasse: II

– elektrische Schutzart: IPX5

– Arbeitsdruck (p): 6,7 MPa (67 bar)

- Maximal zulässiger Druck (p max.): 10 MPa (100 bar)

- Maximaler Wasserzulaufdruck (p in max.): 1 MPa (10 bar)

- Maximaler Wasserdurchsatz (Q max.): 7,5 l/min (450 l/h)

- Minimaler Wasserdurchsatz (Q min.): 5,4 l/min (320 l/h)

– Maximale Saughöhe: 0,5 m

- Maximale Wassertemperatur im Druckbetrieb (t in max): 40 °C

– Maximale Wassertemperatur im Saugbetrieb: 20 °C

- M a B e

- Länge: 290 mm

- Breite: 270 mm

- Höhe: 800 mm

– Länge des Hochdruckschlauchs: 5 m

– Gewicht (m) mit angebautem Zubehör: 7,5 kg

19 Technische Daten

deutsch

Ausführung 127 V / 60 Hz

• Absicherung (Charakteristik „C“ oder „K“): 15 A
  – Leistungsaufnahme: 1,5 kW (EU) 2019/1781 §2(2) (j)
  – Maximal zulässige Netzimpedanz: 0,15 Ohm
  – elektrische Schutzklasse: II
  – elektrische Schutzart: IPX5
  – Arbeitsdruck (p): 7 MPa (70 bar)
• Maximal zulässiger Druck (p max.): 10 MPa (100 bar)
• Maximaler Wasserzulaufdruck (p in max.): 1 MPa (10 bar)
• Maximaler Wasserdurchsatz (Q max.): 7,5 l/min (450 l/h)
• Minimaler Wasserdurchsatz (Q min.): 5,2 l/min (310 l/h)
  – Maximale Saughöhe: 0,5 m
• Maximale Wassertemperatur im Druckbetrieb (t in max): 40 °C
• Maximale Wassertemperatur im Saugbetrieb: 20 °C
• M a ß e

- Länge: 290 mm

- Breite: 270 mm

- Höhe: 800 mm

– Länge des Hochdruckschlauchs: 5 m

– Gewicht (m) mit angebautem Zubehör: 7,5 kg

Ausführungen von 220 V bis 230 V / von 50 bis 60 Hz

• Absicherung (Charakteristik „C“ oder „K“): 10 A
  – Leistungsaufnahme: 1,7 kW (EU) 2019/1781 §2(2) (j)
  – Maximal zulässige Netzimpedanz: 0,15 Ohm
  – elektrische Schutzklasse: II
  – elektrische Schutzart: IPX5
  – Arbeitsdruck (p): 9 MPa (90 bar)
• Maximal zulässiger Druck (p max.): 12 MPa (120 bar)
• Maximaler Wasserzulaufdruck (p in max.): 1 MPa (10 bar)

• Maximaler Wasserdurchsatz (Q max.): 7,2 l/min (430 l/h)

• Minimaler Wasserdurchsatz (Q min.): 5,5 l/min (330 l/h)
  – Maximale Saughöhe: 0,5 m

• Maximale Wassertemperatur im Druckbetrieb (t in max): 40 °C
• Maximale Wassertemperatur im Saugbetrieb: 20 °C

• M a ß e

• Länge: 290 mm

• Breite: 270 mm
• Höhe: 800 mm

– Länge des Hochdruckschlauchs: 5 m

– Gewicht (m) mit angebautem Zubehör: 7,5 kg

Vom Druck abhängige Daten wurden bei einem Zulaufdruck von 0,3 MPa (3 bar) gemessen.

19.3 Verlängerungsleitungen

Wenn eine Verlängerungsleitung verwendet wird, muss sie einen Schutzleiter haben und deren Adern müssen abhängig von der Spannung und der Länge der Verlängerungsleitung mindestens folgende Querschnitte haben:

Falls die Nennspannung auf dem Leistungsschild 220 V bis 240 V ist:

– Leitungslänge bis 20 m: AWG 15 / 1,5 mm ^2
– Leitungslänge 20 m bis 50 m: AWG 13 / 2,5 mm ^2

Falls die Nennspannung auf dem Leistungsschild 100 V bis 127 V ist:

– Leitungslänge bis 10 m: AWG 14 / 2,0 mm ^2
– Leitungslänge 10 m bis 30 m: AWG 12 / 3,5 mm ^2

19.4 Schallwerte und Vibrationswerte

Der K-Wert für die Schalldruckpegel beträgt 2 dB(A). Der K-Wert für die Schallleistungspegel beträgt 2 dB(A). Der K-Wert für die Vibrationswerte beträgt 2 m/s².

• Schalldruckpegel L _pA gemessen nach EN 60335-2-79: 80 dB(A)
• Schallleistungspegel L _WA gemessen nach EN 60335-2-79: 91 dB(A)
• Vibrationswert a_h gemessen nach EN 60335-2-79, Flachstrahldüse: ≤ 2,5m / s^2 .

Informationen zur Erfüllung der Arbeitgeberrichtlinie Vibration 2002/44/EG sind unter www.stihl.com/vib angegeben.

19.5 REACH

REACH bezeichnet eine EG-Verordnung zur Registrierung, Bewertung und Zulassung von Chemikalien.

Informationen zur Erfüllung der REACH Verordnung sind unter www.stihl.com/reach angegeben.

20 Ersatzteile und Zubehör

20.1 Ersatzteile und Zubehör

STIHL Diese Symbole kennzeichnen original STIHL Ersatzteile und original STIHL Zubehör.

STIHL empfiehlt, original STIHL Ersatzteile und original STIHL Zubehör zu verwenden.

Ersatzteile und Zubehör anderer Hersteller können durch STIHL hinsichtlich Zuverlässigkeit, Sicherheit und Eignung trotz laufender Marktbeobachtung nicht beurteilt werden und STIHL kann für deren Einsatz auch nicht einstehen.

Original STIHL Ersatzteile und original STIHL Zubehör sind bei einem STIHL Fachhändler erhältlich.

21 Entsorgen

21.1 Hochdruckreiniger entsorgen

Informationen zur Entsorgung sind bei einem STIHL Fachhändler erhältlich.

- Hochdruckreiniger, Hochdruckschlauch, Düsen, Zubehör und Verpackung vorschriftsmäßig und umweltfreundlich entsorgen.

22 EU-Konformitätserklärung

22.1 Hochdruckreiniger STIHL RE 80.0 X; RE 80.0

ANDREAS STIHL AG & Co. KG

Badstraße 115

D-71336 Waiblingen

Deutschland

erklärt in alleiniger Verantwortung, dass

– Bauart: Hochdruckreiniger
- Fabrikmarke: STIHL
- Typ: RE 80.0 X; RE 80.0
– Serienidentifizierung: RE02

den einschlägigen Bestimmungen der Richtlinien 2011/65/EU, 2006/42/EG, 2014/30/EU, 2009/125/EC entspricht und in Übereinstimmung mit den jeweils zum Produktionsdatum gültigen Versionen der folgenden Normen entwickelt und gefertigt worden ist: EN 55014-1, EN 55014-2, EN 60335-1, EN 60335-2-79, EN 61000-3-2, EN 61000-3-11.

Zur Ermittlung des gemessenen und des garantierten Schallleistungspegels wurde nach Richtlinie 2000/14/EG, Anhang V, unter Anwendung der Norm ISO 3744 verfahren.

– gemessener Schallleistungspegel: 91 dB(A)
– garantierter Schallleistungspegel: 93 dB(A)

23 Anschriften

deutsch

Die Technischen Unterlagen sind bei der Produktzulassung der ANDREAS STIHL AG & Co. KG aufbewahrt.

Das Baujahr, das Herstellungsland und die Maschinennummer sind auf dem Hochdruckreiniger angegeben.

Waiblingen, 08.01.2021

ANDREAS STIHL AG & Co. KG HRA 260269, Amtsgericht Stuttgart

i. V.

J. Hoffmann

Dr. Jürgen Hoffmann, Leiter Erzeugnisdaten, -vorschriften und Zulassung

23 Anschriften

23.1 STIHL Hauptverwaltung

ANDREAS STIHL AG & Co. KG

Postfach 1771

D-71307 Waiblingen

23.2 STIHL Vertriebsgesellschaften

DEUTSCHLAND

STIHL Vertriebszentrale AG & Co. KG

Robert-Bosch-Straße 13

64807 Dieburg

Telefon: [phone]

ÖSTERREICH

STIHL Ges.m.b.H.

Fachmarktstraße 7

2334 Vösendorf

Telefon: [phone]

SCHWEIZ

STIHL Vertriebs AG

Isenrietstraße 4

8617 Mönchaltorf

Telefon: [phone]

TSCHECHISCHE REPUBLIK

Andreas STIHL, spol. s r.o.

Chrlická 753

664 42 Modřice

ANDREAS STIHL AG & Co. KG

Badstraße 115

D-71336 Waiblingen

Germany

ANDREAS STIHL AG & Co. KG

Badstraße 115

D-71336 Waiblingen

Allemagne

ANDREAS STIHL AG & Co. KG HRA 260269, Amtsgericht Stuttgart

ANDREAS STIHL AG & Co. KG

Badstraße 115

D-71336 Waiblingen

Germania

ANDREAS STIHL AG & Co. KG Produktzulassung.

Waiblingen, 08.01.2021

ANDREAS STIHL AG & Co. KG

HRA 260269, Tribunale locale Stuttgart

p.p.

J. Hoffmann

7 Hogedrukreiniger samenstellen 163

7.1 Hogedrukreiniger samenstellen....163

7 Hogedrukreiniger samenstellen

Nederlands

7 Hogedrukreiniger samenstellen

7.1 Hogedrukreiniger samenstellen

7 Hogedrukreiniger samenstellen

Nederlands

19 Technische gegevens

19.1 Hogedrukreiniger STIHL RE 80.0 X

19 Technische gegevens

Nederlands

– Elektrische beschermklasse: II

– Elektrische beschermgraad: IPX5

– Werkdruk (p): 9 MPa (90 bar)

- Maximumwaterdebiet (Q max.): 7,2 l/min (430 l/u)

- Minimumwaterdebiet (Q min.): 5,5 l/min (330 l/h)

19 Technische gegevens

– Elektrische beschermklasse: II

– Elektrische beschermgraad: IPX5

– Werkdruk (p): 7 MPa (70 bar)

- Max. toegestane druk (p max.): 10 MPa (100 bar)

- Maximumwatertoevoerdruk (p in max.): 1 MPa (10 bar)

- Maximumwaterdebiet (Q max.): 7,5 l/min (450 l/u)

- Minimumwaterdebiet (Q min.): 5,2 l/min (310 l/h)

– Elektrische beschermklasse: II

– Elektrische beschermgraad: IPX5

– Werkdruk (p): 9 MPa (90 bar)

- Maximumwaterdebiet (Q max.): 7,2 l/min (430 l/u)

- Minimumwaterdebiet (Q min.): 5,5 l/min (330 l/h)

– Kabellengte tot 20 m: AWG 15/1,5 mm²

– Kabellengte 20 m tot 50 m: AWG 13/2,5 mm ^2

21.1 Hogedrukreiniger verschroten

ANDREAS STIHL AG & Co. KG

Badstraße 115

D-71336 Waiblingen

Duitsland
