Type de produit	Pompe submersible
Marque	Fuxtec
Modèle	FXSP11100 (FX-TP11100)
Alimentation	230 V ~ 50 Hz
Puissance absorbée	1100 W
Indice de protection	IPX8
Débit max	15000 l/h
Hauteur de refoulement max	11 m
Profondeur d'immersion max	7 m
Température max du liquide	35 °C
Diamètre de refoulement	40 mm
Taille max des particules	35 mm
Matériau	Inox (acier inoxydable)
Dimensions (diamètre x hauteur)	130 x 470 mm
Poids	8 kg
Longueur du câble	10 m
Longueur du tuyau fourni	10 m
Type d'interrupteur	Interrupteur à flotteur
Accessoires inclus	Tuyau 10 m, colliers de serrage x2, panier de transport
Utilisation conforme	Drainage, transfert d'eau, eau claire ou sale (max 5% solides)
Entretien	Rincer à l'eau propre après usage, vérifier mécanisme tous les 3 mois, protéger du gel
Sécurité	Disjoncteur différentiel (30 mA) obligatoire, ne pas pomper de liquides corrosifs ou inflammables

FOIRE AUX QUESTIONS - FXSP11100 Fuxtec

Quels types d'eau puis-je pomper avec la Fuxtec FXSP11100 ?

La pompe convient pour l'eau potable, l'eau de pluie, l'eau chlorée et l'eau sale contenant jusqu'à 5% de particules solides (taille max 35 mm). Ne pas utiliser pour eau salée, aliments, liquides agressifs ou inflammables.

Pourquoi ma pompe ne démarre-t-elle pas ?

Vérifiez que la pompe est branchée, que le disjoncteur différentiel n'a pas sauté et que le flotteur peut se déplacer librement. Si le moteur ne fait aucun bruit, contrôlez votre système électrique.

Que faire si la pompe s'arrête soudainement ?

Débranchez-la et laissez-la refroidir 20 à 30 minutes. Vérifiez le niveau d'eau (pas de fonctionnement à sec), nettoyez l'entrée de la pompe et assurez-vous que la température du liquide ne dépasse pas 35°C.

Comment entretenir la pompe submersible Fuxtec ?

Rincez-la à l'eau propre après chaque utilisation. En installation permanente, vérifiez le mécanisme de démarrage tous les trois mois. Protégez la pompe du gel et ne la faites jamais fonctionner à sec.

Quelle est la hauteur de refoulement maximale de la FXSP11100 ?

La hauteur de refoulement maximale est de 11 mètres. Le débit diminue avec la hauteur. Pour un fonctionnement optimal, ne dépassez pas cette hauteur.

Puis-je utiliser la pompe en continu ?

Non, cette pompe n'est pas conçue pour un fonctionnement continu. Elle ne doit pas être immergée en permanence sous une profondeur d'eau de 3 mètres.

Que faire si le débit est faible ou s'il y a une fuite ?

Nettoyez l'entrée de la pompe et la turbine. Vérifiez que le tuyau d'évacuation n'est pas bouché et qu'il a un diamètre suffisant. Si nécessaire, contrôlez le clapet anti-retour.

Est-il obligatoire d'utiliser un disjoncteur différentiel ?

Oui, pour des raisons de sécurité, la pompe doit être alimentée via un disjoncteur différentiel avec un courant résiduel nominal de 10/30 mA, conformément aux normes DIN/VDE.

Quels liquides ne faut-il jamais pomper avec cette pompe ?

Il est interdit de pomper des liquides corrosifs, inflammables, explosifs (essence, kérosène, diluant), de l'eau salée, des aliments ou tout liquide à plus de 35°C.

La pompe FXSP11100 est-elle adaptée pour un usage professionnel ?

Non, cette pompe est destinée à un usage privé dans la maison et le jardin. Elle n'est pas conçue pour un usage professionnel ou commercial.

MODE D'EMPLOI FXSP11100 Fuxtec

1. Données techniques....22
2. Description du produit....23
3. Utilisation conforme et instructions générales de sécurité 24
4. Symboles....26
5. Entretien et maintenance de l'appareil....27
6. Montage et démarrage de l'appareil....27
7. Recylcage 27
8. Accessoires compris dans la livraison....28
9. Aide en cas de panne....28
10. Déclaration de conformité UE / CERTIFICATE OF CONFORMITY....30

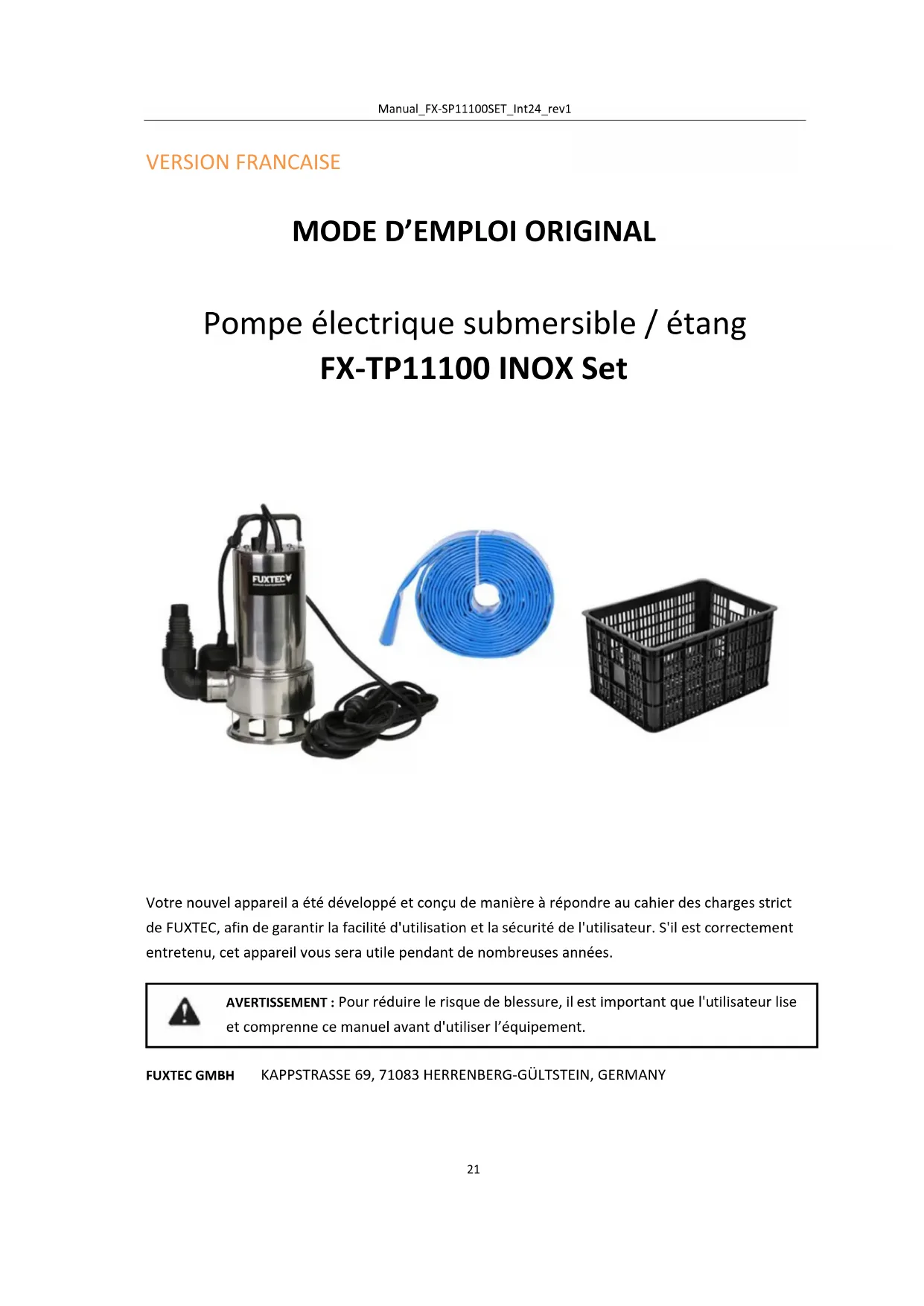

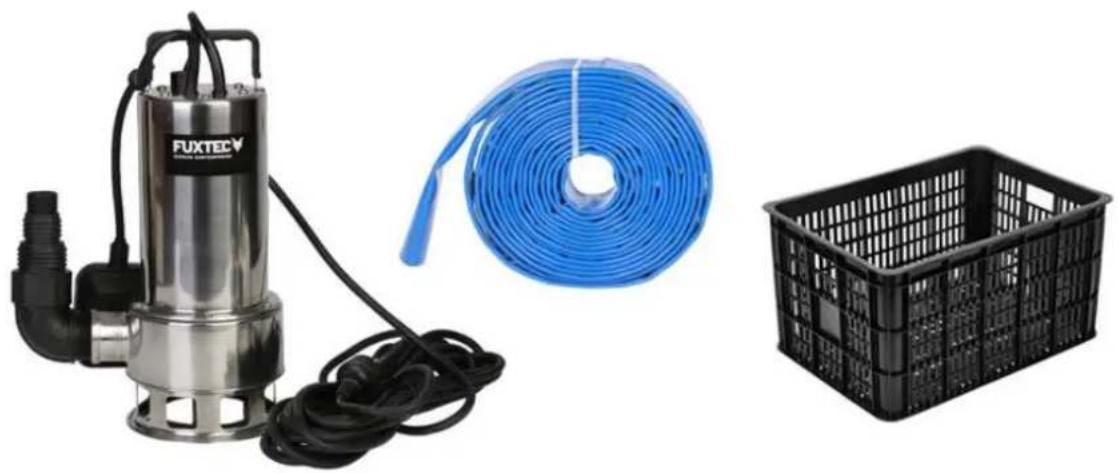

Pompe électrique submersible / étang FX-TP11100 INOX Set

Votre nouvel appareil a été développé et conçu de manière à répondre au cahier des charges strict de FUXTEC, afin de garantir la facilité d'utilisation et la sécurité de l'utilisateur. S'il est correctement entretenu, cet appareil vous sera utile pendant de nombreuses années.

AVERTISSEMENT : Pour réduire le risque de blessure, il est important que l'utilisateur lise et comprenne ce manuel avant d'utiliser l'équipement.

FUXTEC GMBH KAPPSTRASSE 69, 71083 HERRENBERG-GÜLTSTEIN, GERMANY

Nous nous efforçons constamment d'améliorer nos produits. Par conséquent, les données techniques et les illustrations peuvent évoluer au cours du temps ! Cependant, nous actualisons régulièrement le contenu de nos manuels d'utilisation.

1. Données techniques

	FX-TP11100
	230V/50HZ
	1100w
	IPX8
	<35°C
	11m
	15000l/h
	7m
	35mm
	130mm
	470mm40mm
	10m
	8kg

18. Description du produit

La pompe submersible aspire le fluide directement à travers les fentes d'aspiration et le refoule vers la sortie de la pompe au niveau du raccord du tuyau multifonction. Elle est activée et désactivée par un interrupteur à flotteur. (Le modèle FX-TP11100 doit être purgé au niveau de la bouche d'aération pour un fonctionnement correct)

1	Poignée de transport
2	Ventilation
3	Câble d'interrupteur à flotteur
4	Boîtier de pompe
5	Interrupteur à flotteur
6	Couplage Storz
7	Fentes d'aspiration
8	Câble d'alimentation

19. Utilisation conforme et instructions générales de sécurité

La pompe submersible est destinée à un usage privé dans la maison et le jardin. Elle ne peut être exploitée que dans les limites de cette application, conformément aux données techniques.

La pompe submersible convient pour :

• Drainage en cas d'inondation • Transférer et pomper des réservoirs
• Prélèvement d'eau dans les forages et les puits
• Drainage des égouts et des puits d'infiltration.

La pompe submersible ne convient que pour le pompage des liquides suivants :

• Eau potable, eau de pluie • Eau contenant du chlore - Eau de traitement - Eau sale avec un maximum de 5% de particules solides en suspension et une taille de particules de 30 mm de diamètre maximum (pour le FX-TP11100 jusqu'à 35 mm).

Utilisation abusive possible :

La pompe submersible ne doit pas être utilisée en fonctionnement continu. Elle ne doit pas être submergée en permanence sous une profondeur d'eau de 3 m. Elle ne convient pas au pompage des fluides suivants :

• Eau potable
• Eau salée
• Alimentation
• Fluides agressifs comme les produits chimiques
• Liquides corrosifs, inflammables, explosifs ou gazeux
• Liquides dont la température est supérieure à 35 degrés Celsius
• Liquides sableux ou abrasifs.

Conseils de sécurité :

- Les enfants et les personnes ne connaissant pas le mode d'emploi ne doivent pas utiliser l'appareil.

- Ne prenez, ne transportez ou n'attachez jamais l'appareil par le câble de raccordement.

- Les conversions ou modifications non autorisées de l'appareil sont interdites.

- Débranchez toujours l'appareil avant de travailler dessus.

- N'utilisez pas la pompe sans disjoncteur différentiel.

- La pompe doit être alimentée en courant alternatif de 230V, comme indiqué sur la plaque signalétique.

- N'utilisez pas le cordon d'alimentation pour transporter la pompe ou pour la débrancher.

• Assurez-vous que les connexions électriques soient protégées contre l'humidité.

- Évitez de faire fonctionner la pompe à sec. N'utilisez jamais la pompe si le tuyau d'aspiration est bouché.

• Il est strictement interdit de pomper des liquides corrosifs, hautement inflammables, agressifs ou explosifs (tels que l'essence, le kérosène ou le diluant nitro), de l'eau salée et des aliments.
• N'utilisez pas la pompe si les dispositifs de sécurité sont endommagés. Ne désactivez jamais les dispositifs de sécurité.
• Ne faites jamais fonctionner les pompes dans des atmosphères potentiellement explosives, telles que des liquides, des gaz ou des poussières inflammables.
• Tenez les enfants et les personnes non qualifiées éloignés de la pompe lorsqu'elle est utilisée.
• Risque de blessure par l'eau chaude. Si la pompe fonctionne pendant une longue période lorsque la sortie est fermée, l'eau de la pompe peut être chauffée, de sorte que de l'eau chaude puisse s'échapper de la sortie et causer des blessures.
• Restez vigilant, surveillez ce que vous faites et faites preuve de bon sens lorsque vous utilisez une pompe.
• Prenez soin de la pompe. Si la pompe est endommagée, faites-la réparer par un professionnel avant de l'utiliser.
• Cette pompe n'est pas destinée à être utilisée par des personnes (y compris des enfants) dont les capacités physiques, sensitives ou mentales sont réduites ou qui manquent d'expérience et de connaissances, sauf si elles sont supervisées ou instruites par une personne responsable de leur sécurité.
• Il est nécessaire de garder les enfants sous surveillance et de s'assurer qu'ils ne jouent pas avec la pompe ou son cordon d'alimentation. Tenez les enfants éloignés de la pompe quand vous l'utilisez.

Sécurité électrique :

• S'il y a des personnes dans la piscine ou le bassin de jardin, la pompe ne doit pas être actionnée.
• La tension du réseau domestique doit correspondre aux spécifications de la tension du réseau dans les données techniques, n'utilisez pas d'autre tension d'alimentation.
• L'appareil ne peut être utilisé que sur des équipements électriques conformes aux normes DIN/VDE0100, parties 737, 738 et 702. Un disjoncteur de 10 A et un disjoncteur différentiel avec un courant résiduel nominal de 10/30 mA doivent être installés pour la protection.
• N'utilisez que des câbles de rallonge destinés à être utilisés à l'extérieur - section minimale de 1,5 mm². Déroulez toujours complètement les enrouleurs de câbles.
• Les rallonges endommagées ou fragiles ne doivent pas être utilisées.
• Vérifiez l'état de votre rallonge avant chaque utilisation.
• La prise du câble de la pompe doit correspondre à la prise de courant. Ne changez jamais la prise d'une manière ou d'une autre. N'utilisez pas de prises adaptatrices. Les prises de courant non modifiées et les prises correspondantes réduisent le risque de décharge électrique.
• Évitez tout contact physique avec des surfaces mises à la terre.
• La pompe est équipée d'une prise de courant compatible. La source d'énergie dans votre pays doit être conforme aux réglementations internationales.
• Si le cordon d'alimentation est endommagé, il doit être remplacé par le fabricant, son service après-vente ou des personnes ayant une qualification similaire pour éviter tout danger.

20. Symboles

La pompe ne doit pas être jetée avec les déchets ménagers normaux, mais doit être éliminée conformément à la réglementation locale en matière d'environnement.

Conformité avec les règles de sécurité applicables sur le marché de l'UE

Lisez le mode d'emploi avant l'utilisation.

21. Entretien et maintenance de l'appareil

ATTENTION : Avant d'effectuer tout travail de maintenance ou d'entretien, débranchez la prise !

• En cas d'installation temporaire, l'appareil doit être rincé à l'eau propre après chaque utilisation.
• Dans le cas d'une installation permanente, le mécanisme de démarrage doit être vérifié tous les trois mois pour s'assurer de son bon fonctionnement.
• Enlevez régulièrement les impuretés qui peuvent s'accumuler dans l'étang.
• N'exposez pas les pompes au gel.
• Évitez de faire fonctionner la pompe à sec.
• N'endommagez pas le câble. N'utilisez jamais le câble pour transporter, tirer ou extraire la pompe.
• Nettoyez régulièrement la pompe si le liquide aspiré provoque une sédimentation.
• Évitez les chocs, ne laissez pas tomber la pompe.

22. Montage et démarrage de l'appareil

Vérifiez avant de démarrer l'appareil :

Les pompes sont conçues pour aspirer uniquement de l'eau pure ou de l'eau contenant de petites particules. La pompe doit être installée sur une surface plate et plane. La pompe n'est pas adaptée à un usage professionnel/commercial.

Montage et démarrage :

1. Raccordez le tuyau d'évacuation à la pompe submersible à l'aide du raccord universel et des colliers de serrage.

Immergez la pompe dans le liquide à aspirer, à un angle de 45 degrés (pour réduire la quantité d'air emprisonnée dans le corps de la pompe). Si la pompe repose sur le sol, assurez-vous qu'elle se trouve sur une surface plane et stable.

1. Assurez-vous qu'aucune personne ne se trouve dans les eaux à pomper.
2. Insérez la prise électrique de la pompe dans la prise.

23. Recylcage

Le 1er janvier 2015, est entré en application le décret 2014-1577 du 23 décembre 2014 relatif à la signalétique commune des produits recyclables qui relèvent d'une consigne de tri. Ce décret entérine utilisation du logo TRIMAN qui s'applique aux produits recyclables.

Le TRIMAN est une signalétique qui répond à une obligation réglementaire et fait l'objet d'une diffusion auprès des consommateurs. Conformément au décret d'application relatif à la signalétique commune des produits recyclables qui relèvent d'une consigne de tri précise, tout metteur sur le marché de produits recyclables soumis à un dispositif de responsabilité élargie des producteurs doit apposer une signalétique commune sur ses produits, ou à défaut sur l'emballage, la notice ou tout autre support y compris dématérialisé, informant le consommateur que ceux-ci relèvent d'une consigne de tri.

FR Cet appareil, ses accessoires et cordons se recyclent

À DÉPOSER EN MAGASIN

À DÉPOSER EN DECHETERIE

Points de collecte sur www. quefairedemesdechets. fr Privilégiez la réparation ou le don de votre appareil !

ÉLÉMENTS D'EMBALLAGE À SÉPARER ET À DÉPOSER DANS LE BAC DE TRI

24. Accessoires compris dans la livraison

FX-TP11100	Quantité 1
Tuyau 10 mètres	Quantité 1
Collier de serrage	Quantité 2
Panier de transport	Quantité 1

Attention!

Avant d'effectuer tout travail de dépannage, débranchez la prise de courant. Faites réparer les défauts du système électrique par un électricien qualifié.

Attention!!!

Evitez d'introduire les doigts ou d'autres objets dans l'ouverture lorsque le couvercle est retiré !

Panne	À contrôler	Solution
Le moteur ne démarre pas et ne fait pas de bruit	La pompe est-elle branchée ?	Vérifiez votre système électrique. Veillez à ce que le flotteur puisse se déplacer librement.

La pompe ne refoule pas	La turbine est-elle en mouvement ?Est-elle en bon état ? L'entrée de lapompe est-elle libre ? Le tuyau desortie est-il trop étroit ?La tête est-elle montée trop haut?	Éliminez la cause du blocage,remplacez la turbine, nettoyez l'entréede la pompe. Utiliser la pompe dans lamesure où cela est techniquementpossible.
La pompe s'arrête soudainement	Y a-t-il assez d'eau à aspirer ? Lapompe a-t-elle fonctionné longtempsans s'arrêter ? Êtes-vous sûr quel'entrée de la pompe ne soit pasbouchée ? L'alimentation électriquedu secteur correspond-elle à celleindiquée sur la plaque signalétique ?Le liquide est-il plus froid que 35degrés Celsius ?	Débranchez la pompe du réseau etlaissez-la refroidir pendant 20 à 30minutes. Nettoyez l'entrée de lapompe. Notez la température duliquide. Utilisez une connexionélectrique qui correspond auxcaractéristiques techniques del'appareil.
Baisse du débit	L'entrée de la pompe est-elle propre ?La turbine est-elle propre ? Laconduite d'évacuation est-ellebouchée ?	Nettoyer les zones encrassées.
Faible débit ou fuite	L'entrée de la pompe est-elle propre ?La turbine est-elle propre ? Laconduite d'évacuation est-ellebouchée ? Le diamètre de la conduited'évacuation est-il suffisammentgrand?	Nettoyez les zones touchées etvérifiez le clapet anti-retour sinécessaire.Raccordement d'un tuyau d'undiamètre approprié.

26. Déclaration de conformité UE / CERTIFICATE OF CONFORMITY

Nous déclarons par la présente, FUXTEC GMBH

KAPPSTRAße 69, 71083 HERRENBERG, GERMANY

que l'appareil décrit ci-dessous, de par sa conception et sa construction et dans la version mise sur le marché par nos soins, est conforme aux exigences de base en matière de santé et de sécurité des directives CE.

Dénomination de l'appareil : Pompe immergée

Type d'appareil : FX-TP11100

Marque commerciale : FUXTEC

Puissance absorbée FX-TP11100: 1100W

Normes CE pertinentes : 2006/95/EC, 2004/108/EC, 2002/95/EC

Normes appliquées : EN55014-1 : 2006+A1

EN55014-2 : 1997+A1+A2

EN60335-1:2002+A1+A11+A12+A2+A13+A14+A15

EN60335-2-41:2003+A1+A2

EN61000-3-2 : 2006+A1+A2

EN61000-3-3 : 2008

EN55014-1

EN55014-2

EN61000-3-2

EN61000-3-3

Signature fabricant / Date :

Tun Gumpreck

Nom et adresse de la personne autorisée Tim Gumprecht

à établir la documentation technique FUXTEC GMBH - KAPPSTRAße 69, 71083 HERRENBERG, ALLEMAGNE

établie dans la Communauté
