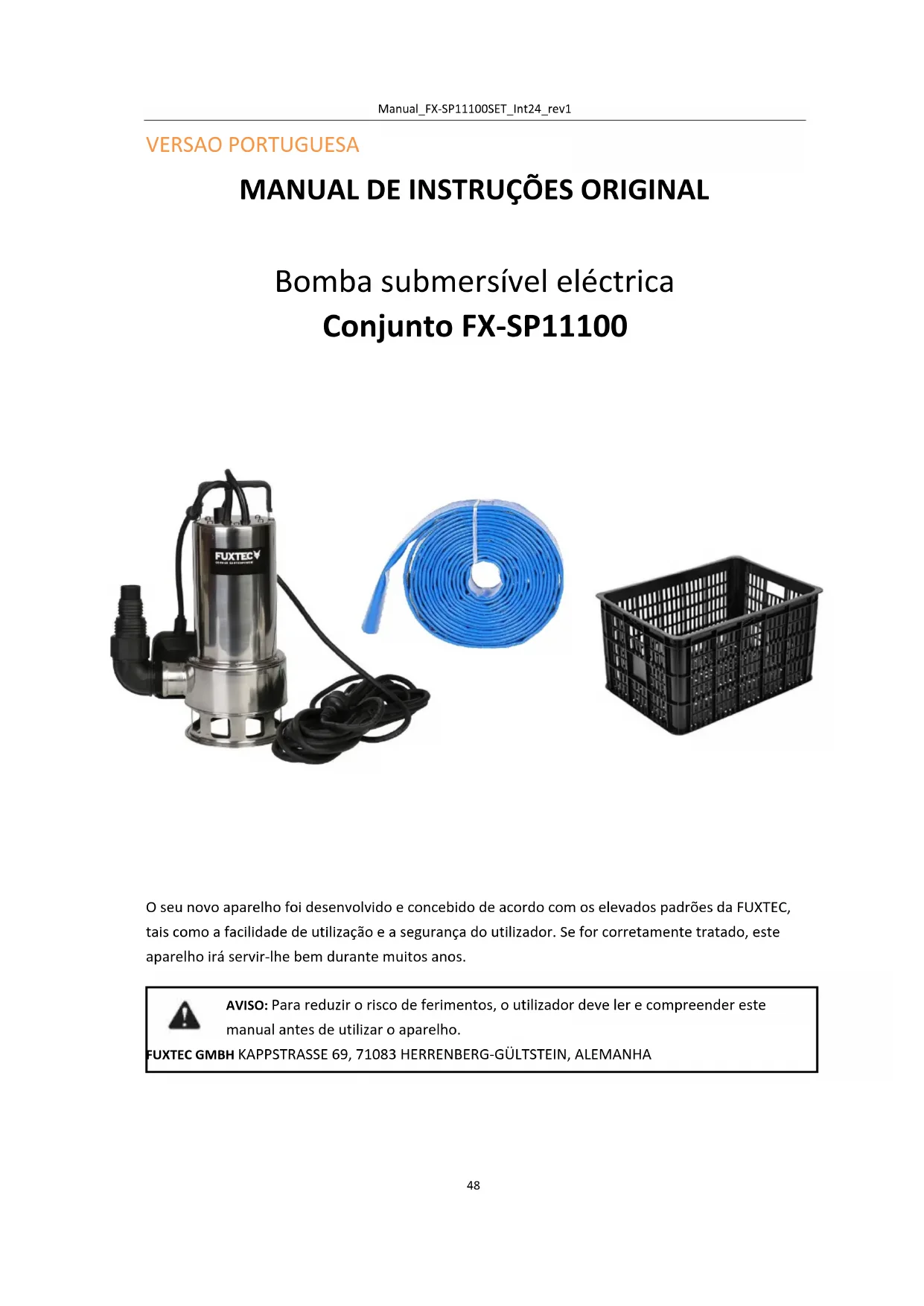

MANUAL DE UTILIZADOR FXSP11100 Fuxtec

O seu novo aparelho foi desenvolvido e concebido de acordo com os elevados padrões da FUXTEC, tais como a facilidade de utilização e a segurança do utilizador. Se for corretamente tratado, este aparelho irá servir-lhe bem durante muitos anos. AVISO: Para reduzir o risco de ferimentos, o utilizador deve ler e compreender este manual antes de utilizar o aparelho. FUXTEC GMBH KAPPSTRASSE 69, 71083 HERRENBERG-GÜLTSTEIN, ALEMANHAManual_FX-SP11100SET_Int24_rev1

Estamos constantemente a trabalhar para melhorar os nossos produtos. Os dados técnicos e as ilustrações estão, por isso, sujeitos a alterações!

45. Descrição do produto

A bomba submersível aspira o líquido bombeado diretamente através das ranhuras de aspiração e bombeia-o para a saída da bomba através da ligação da garra. É ligada e desligada por um interrutor de boia. O modelo FX-TP11100 deve ser ventilado no desgasificador para funcionar corretamente.

Ranhuras de admissão

46. Utilização prevista e instruções gerais de segurança

A bomba submersível destina-se a uma utilização privada em casa e no jardim. Só pode ser utilizada dentro dos limites de funcionamento indicados nos dados técnicos. A bomba submersível é adequada para:

• Drenagem em caso de inundação

• Bombagem à volta e para fora dos contentores

• Extração de água de poços e poços

• Drenagem de colectores e de canais de drenagem. A bomba submersível só é adequada para bombear os seguintes líquidos:

• Água limpa, água da chuva

• Água suja com um máximo de 5% de sólidos em suspensão e um tamanho máximo de partículas de 35 mm de diâmetro. Possível utilização incorrecta: A bomba submersível não deve ser utilizada em funcionamento contínuo. Não deve ser permanentemente submersa abaixo de uma profundidade de água de 3 metros. Não é adequada para bombagem:

• Meios agressivos, tais como produtos químicos

• Líquidos corrosivos, inflamáveis, explosivos ou gasosos

• Líquidos com temperatura superior a 35 graus Celsius

• Líquidos arenosos ou abrasivos. Instruções de segurança:

• As crianças e as pessoas que não estejam familiarizadas com as instruções de utilização não devem utilizar o aparelho.

• Nunca pegue, transporte ou prenda o aparelho pelo cabo de ligação.

• É proibido efetuar modificações ou alterações não autorizadas no aparelho.

• Desligue sempre a ficha de alimentação antes de efetuar qualquer intervenção no aparelho.

• Não utilize a bomba sem um dispositivo de corrente residual.

• A bomba deve ser alimentada com corrente alternada de 230V, conforme especificado na placa de caraterísticas.

• Não utilize o cabo de alimentação para transportar a bomba ou para a desligar.

• Assegurar que as ligações eléctricas estão protegidas da humidade.

• Evitar que a bomba funcione a seco. Nunca utilizar a bomba se o tubo de aspiração estiver bloqueado.Manual_FX-SP11100SET_Int24_rev1

• É estritamente proibido bombear líquidos corrosivos, altamente inflamáveis, agressivos ou explosivos (como gasolina, petróleo ou diluente nitro), água salgada e alimentos.

• Não utilize a bomba se os dispositivos de segurança estiverem danificados. Nunca desativar os dispositivos de segurança.

• Não opere as bombas em áreas potencialmente explosivas, por exemplo, com líquidos inflamáveis, gases ou poeiras.

• Mantenha as crianças e as pessoas não qualificadas afastadas da bomba quando esta estiver a ser utilizada.

• Risco de ferimentos devido a água quente. Se a bomba funcionar durante muito tempo com a saída fechada, a água na bomba pode aquecer e a água quente pode sair da saída e causar ferimentos.

• Mantenha-se alerta, observe o que está a fazer e use o bom senso ao operar uma bomba.

• Manutenção da bomba. Se a bomba estiver danificada, deve ser reparada por um especialista antes de ser utilizada.

• Esta bomba não se destina a ser utilizada por pessoas (incluindo crianças) com capacidades físicas, sensoriais ou mentais reduzidas, ou com falta de experiência e conhecimentos, exceto se tiverem recebido supervisão ou instruções relativas à utilização da bomba por uma pessoa responsável pela sua segurança.

• É necessário manter as crianças sob supervisão e garantir que não brincam com a bomba ou com o seu cabo de alimentação. Manter as crianças afastadas da bomba durante o trabalho. Segurança eléctrica:

• A bomba não deve ser acionada quando se encontram pessoas na piscina ou no lago do jardim.

• A tensão de rede da casa deve corresponder à tensão de rede especificada nos dados técnicos; não utilizar qualquer outra tensão de alimentação.

• O aparelho só pode ser utilizado numa instalação eléctrica em conformidade com a norma DIN/VDE0100, partes 737, 738 e 702. Para proteção, deve ser instalado um disjuntor de 10 A e um disjuntor de corrente residual com uma corrente residual nominal de 10/30 mA.

• Utilizar apenas cabos de extensão destinados a utilização no exterior - secção transversal mínima de 1,5 mm². Desenrolar sempre completamente os rolos de cabos.

• Não devem ser utilizados cabos de extensão danificados ou quebradiços.

• Verifique o estado do seu cabo de extensão antes de cada utilização.

• A ficha do cabo da bomba deve corresponder à tomada. Nunca modificar a ficha de forma alguma. Não utilizar fichas adaptadoras. As fichas não modificadas e as tomadas correspondentes reduzem o risco de choque elétrico.

• A bomba está equipada com uma tomada compatível. A fonte de alimentação no seu país deve estar em conformidade com os regulamentos internacionais.

• Se o cabo de alimentação estiver danificado, deve ser substituído pelo fabricante, pelo seu centro de assistência ao cliente ou por pessoas com qualificações semelhantes, de modo a evitar riscos.

A bomba não deve ser eliminada juntamente com o lixo doméstico normal, mas deve ser eliminada de acordo com os regulamentos ambientais locais.

Conformidade com os regulamentos de segurança aplicáveis no mercado da UE Ler as instruções de utilização antes de utilizar.Manual_FX-SP11100SET_Int24_rev1

48. Cuidados e manutenção do aparelho

ATENÇÃO: Desligue o aparelho da tomada antes de efetuar qualquer trabalho de manutenção ou conservação!

• No caso de uma instalação temporária, o aparelho deve ser lavado com água limpa após cada utilização.

• No caso de uma instalação permanente, o mecanismo de arranque deve ser verificado de 3 em 3 meses para garantir o seu bom funcionamento.

• Remover regularmente a sujidade que se pode acumular no tanque.

• Não expor as bombas ao gelo.

• Evitar o funcionamento a seco da bomba.

• Não danificar o cabo. Nunca utilizar o cabo para transportar, puxar ou desligar a bomba.

• Limpar regularmente a bomba se o líquido aspirado provocar sedimentos.

• Evitar os impactos e não deixar cair a bomba.

49. Montagem e arranque do aparelho

Verificar antes de colocar o aparelho em funcionamento: As bombas foram concebidas para aspirar apenas água limpa ou água com pequenas partículas. A bomba deve ser instalada numa superfície plana e nivelada. A bomba não é adequada para uma utilização profissional/comercial.

Montagem e arranque:

12. Ligar a mangueira de drenagem à bomba submersível utilizando o acoplamento universal e as

braçadeiras da mangueira.

13. Mergulhe a bomba no líquido a aspirar num ângulo de 45 graus (para reduzir a quantidade de ar

retido no corpo da bomba). Se a bomba estiver apoiada no chão, certifique-se de que está numa superfície plana e estável.

14. Certifique-se de que ninguém se encontra no líquido a bombear.

50. Âmbito de fornecimento Acessórios

FX-TP11100 1 peça Mangueira com 10m de comprimento 1 peça Braçadeira para mangueira 2 peças Cesto de arrumação 1 peça Instruções 1 peça

51. Ajuda com falhas

AVISO!!! Não introduzir os dedos ou outros objectos na abertura ao retirar a tampa! Mau funcionamento Verificar Medida O motor não arranca e não faz barulho A bomba está ligada à corrente? Verifique a parte eléctrica. Certifique-se de que o flutuador se pode mover livremente. A bomba não funciona A roda do tapete rolante move-se? Está em bom estado? A entrada da bomba está desobstruída? A mangueira está bloqueada? A cabeça está montada demasiado alto? Eliminar a causa do entupimento, substituir o impulsor e limpar a entrada da bomba. Utilizar a bomba tanto quanto tecnicamente possível. A bomba pára subitamente Há água suficiente para a sucção? A bomba funcionou durante muito tempo sem parar? Tem a certeza de que a entrada da bomba não está bloqueada? A alimentação eléctrica da rede corresponde à indicada na placa de caraterísticas? O líquido está mais frio do que 35 graus Celsius? Desligue a bomba da rede eléctrica e deixe-a arrefecer durante 20 a 30 minutos. Limpar a entrada da bomba. Observar a temperatura do líquido. Utilizar uma ligação eléctrica que corresponda aos dados técnicos do aparelho. O caudal diminui A entrada da bomba está limpa? O impulsor está limpo? O tubo de drenagem está bloqueado? Limpar as zonas sujas.Manual_FX-SP11100SET_Int24_rev1

Baixo caudal ou fugas A entrada da bomba está limpa? O impulsor está limpo? O tubo de drenagem está bloqueado? O diâmetro do tubo de drenagem é suficientemente grande? Limpar as zonas afectadas e, se necessário, verificar a válvula anti- retorno. Ligação de um tubo com um diâmetro adequado.Manual_FX-SP11100SET_Int24_rev1 57 NEDERLANDSE VERSIE ORIGINELE GEBRUIKSAANWIJZING Elektrische dompelpomp FX-SP11100 Set
