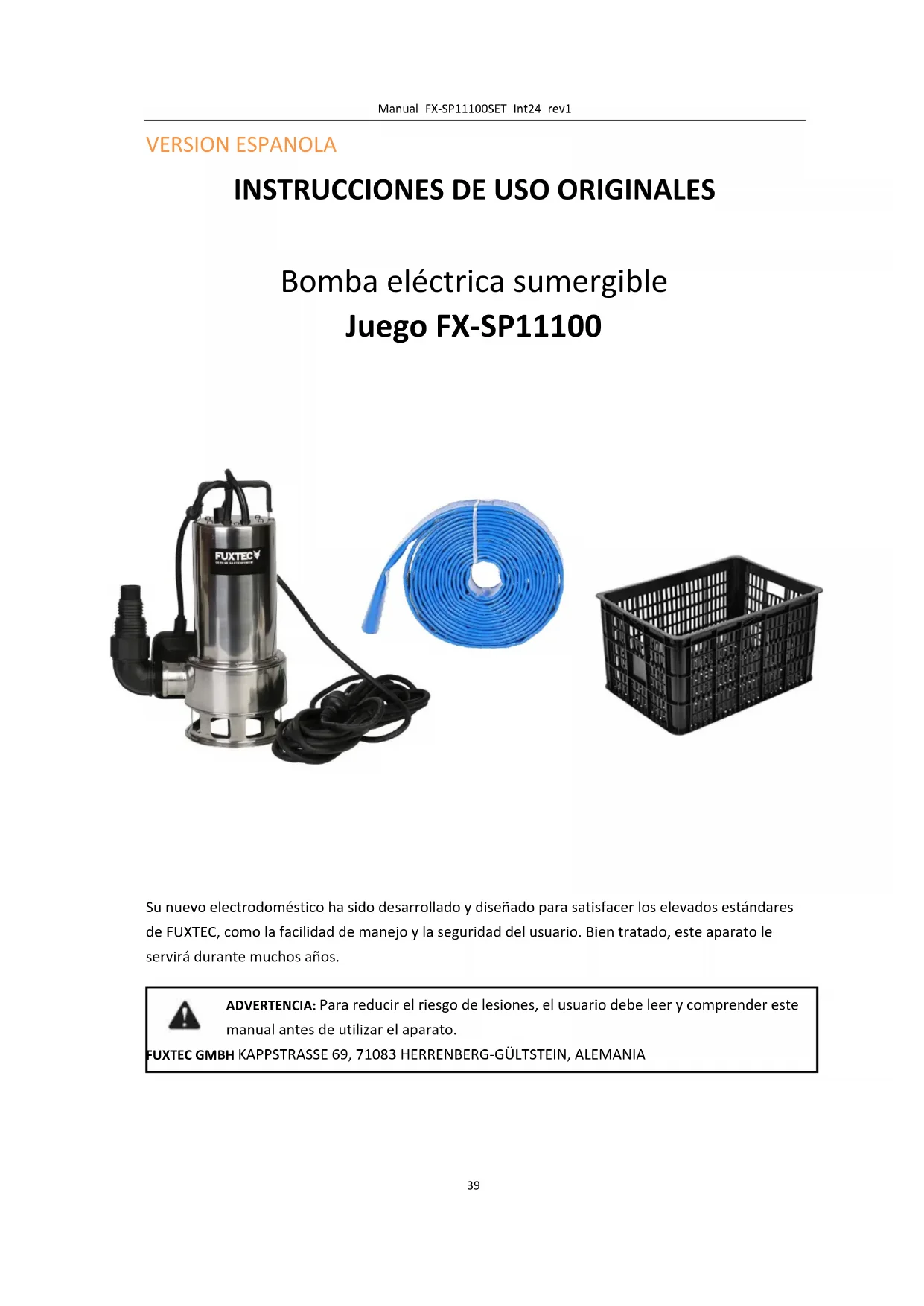

INSTRUCCIONES DE USO ORIGINALES

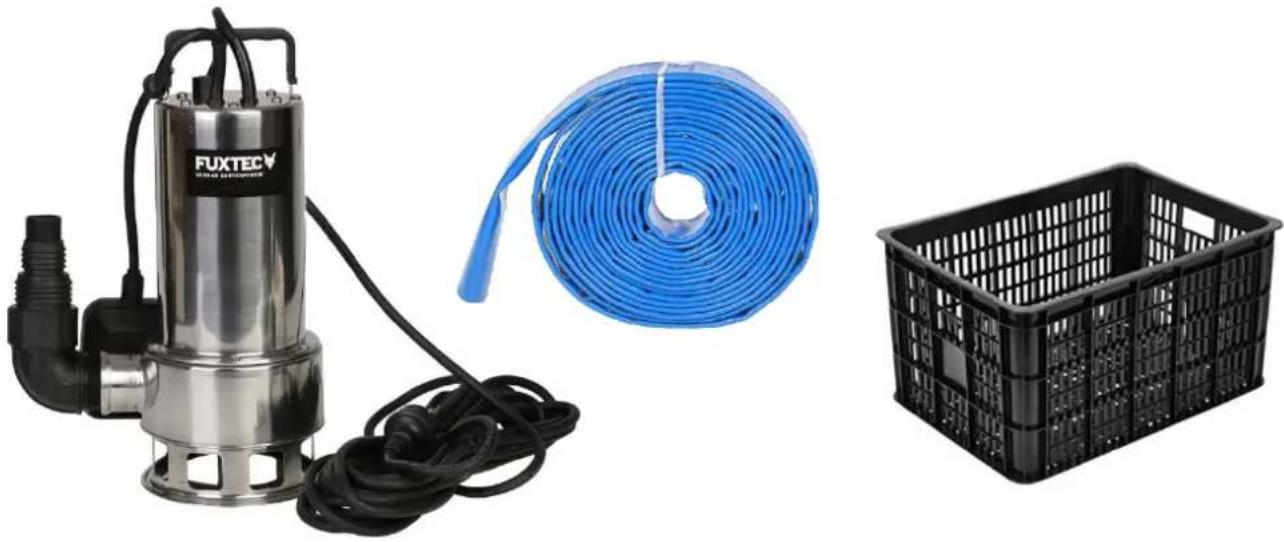

Bomba eléctrica sumergible Juego FX-SP11100

Su nuevo electrodoméstico ha sido desarrollado y diseñado para satisfacer los elevados estándares de FUXTEC, como la facilidad de manejo y la seguridad del usuario. Bien tratado, este aparato le servirá durante muchos años.

ADVERTENCIA: Para reducir el riesgo de lesiones, el usuario debe leer y comprender este manual antes de utilizar el aparato.

FUXTEC GMBH KAPPSTRASSE 69, 71083 HERRENBERG-GÜLTSTEIN, ALEMANIA

Nos esforzamos constantemente por mejorar nuestros productos. Por ello, los datos técnicos y las ilustraciones pueden sufrir modificaciones.

1. Datos técnicos

	FX-TP11100
	230V/50HZ
	1100w
	IPX8
	<35°C
	11m
	15000l/h
	7m
	35 mm
	130 mm
	470 mm40 mm
	10m
	8 kg

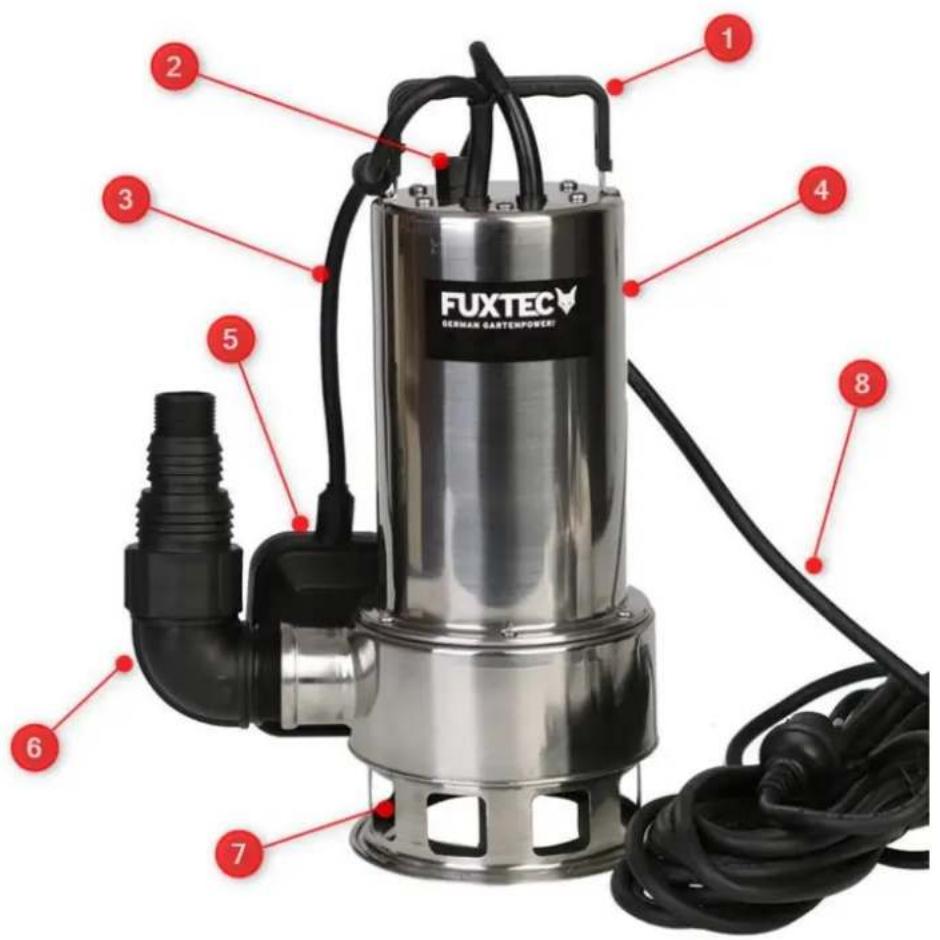

37. Descripción del producto

La bomba sumergible aspira el líquido bombeado directamente a través de las ranuras de aspiración y lo bombea a la salida de la bomba con la conexión de garras. Se conecta y desconecta mediante un interruptor de flotador. El modelo FX-TP11100 debe purgarse en el purgador para funcionar correctamente.

1 2 3 4 5 6 7 8 FUXTEC GERMAN GARTENPOWER

1	Asa de transporte
2	Ventilación
3	Cable del interruptor de flotador
4	Carcasa de la bomba
5	Interruptor de flotador
6	Embrague
7	Ranuras de entrada
8	Cable de alimentación

38. Uso previsto e instrucciones generales de seguridad

La bomba sumergible está destinada al uso privado en el hogar y el jardín. Sólo puede utilizarse dentro de los límites de funcionamiento especificados en los datos técnicos.

La bomba sumergible es adecuada para:

• Drenaje en caso de inundación
- Bombeo alrededor y fuera de los contenedores
- Extracción de agua de pozos y pozos
- Drenaje de desagües y pozos de absorción.

La bomba sumergible sólo es adecuada para bombear los siguientes líquidos:

• Agua clara, agua de lluvia
• Agua clorada
• Agua de proceso
• Agua sucia con un máximo del 5% de sólidos en suspensión y un tamaño de partículas de 35 mm de diámetro como máximo.

Posible uso indebido:

La bomba sumergible no debe utilizarse en funcionamiento continuo. No debe sumergirse permanentemente por debajo de una profundidad de 3 metros. No es apta para el bombeo:

• Agua potable
• Agua salada
• Alimentación
• Medios agresivos como productos químicos
• Líquidos corrosivos, inflamables, explosivos o gaseosos
• Líquidos a más de 35 grados Celsius
• Líquidos arenosos o abrasivos.

Instrucciones de seguridad:

• Los niños y las personas que no estén familiarizadas con el manual de instrucciones no deben utilizar el aparato.
• No coja, transporte ni sujete nunca el aparato por el cable de conexión.
• Se prohíben las modificaciones o alteraciones no autorizadas del aparato.
• Desconecte siempre el enchufe de la red antes de trabajar en el aparato.

- No utilice la bomba sin un dispositivo de corriente residual.

- La bomba debe alimentarse con corriente alterna de 230 V, tal como se especifica en la placa de características.

- No utilice el cable de red para transportar la bomba ni para desconectarla.

- Asegúrese de que las conexiones eléctricas están protegidas de la humedad.

- Evite que la bomba funcione en seco. No utilice nunca la bomba si la manguera de aspiración está obstruida.

- Está terminantemente prohibido bombear líquidos corrosivos, altamente inflamables, agresivos o explosivos (como gasolina, diluyente de petróleo o nitro), agua salada y alimentos.

• No utilice la bomba si los dispositivos de seguridad están dañados. No desactive nunca los dispositivos de seguridad.
• No haga funcionar las bombas en zonas potencialmente explosivas, por ejemplo, con líquidos, gases o polvos inflamables.
• Mantenga a los niños y a las personas no cualificadas alejados de la bomba cuando esté en uso.
• Riesgo de lesiones por agua caliente. Si la bomba funciona durante mucho tiempo cuando la salida está cerrada, el agua de la bomba puede calentarse y el agua caliente puede salir por la salida y causar lesiones.
• Manténgase alerta, esté atento a lo que hace y utilice el sentido común cuando maneje una bomba.
• Mantenga la bomba. Si la bomba está dañada, hágala reparar por un especialista antes de utilizarla.
• Esta bomba no está diseñada para ser utilizada por personas (incluidos niños) con capacidades físicas, sensoriales o mentales reducidas, o con falta de experiencia y conocimientos, a menos que hayan recibido supervisión o instrucciones relativas al uso de la bomba por parte de una persona responsable de su seguridad.
• Es necesario mantener a los niños bajo supervisión y asegurarse de que no jueguen con la bomba ni con su cable de alimentación. Mantenga a los niños alejados de la bomba cuando esté trabajando.

Seguridad eléctrica:

• La bomba no debe ponerse en funcionamiento cuando haya personas en la piscina o en el estanque del jardín.
• La tensión de red de la vivienda debe coincidir con la tensión de red especificada en los datos técnicos; no utilice ninguna otra tensión de alimentación.
• El aparato sólo debe utilizarse en una instalación eléctrica conforme a DIN/VDE0100, partes 737, 738 y 702. Para la protección debe instalarse un disyuntor de 10 A y un interruptor diferencial con una corriente residual nominal de 10/30 mA.
• Utilice únicamente cables de prolongación previstos para uso en exteriores - sección mínima de 1,5 mm ^2 . Desenrolle siempre completamente las bobinas de cable.

- No deben utilizarse cables alargadores dañados o quebradizos.

- Compruebe el estado del cable alargador antes de cada uso.

- El enchufe del cable de la bomba debe coincidir con la toma. No modifique nunca el enchufe de ninguna manera. No utilice enchufes adaptadores. Los enchufes no modificados y las tomas de corriente adaptadas reducen el riesgo de descarga eléctrica.

• Evite el contacto físico con superficies conectadas a tierra.
• La bomba está equipada con una toma de corriente compatible. La fuente de alimentación de su país debe cumplir la normativa internacional.
• Si el cable de alimentación está dañado, debe ser sustituido por el fabricante, su centro de atención al cliente o personas con cualificación similar para evitar riesgos.

39. Símbolos

La bomba no debe desecharse con la basura doméstica normal, sino de acuerdo con la normativa medioambiental local.

Cumplimiento de la normativa de seguridad aplicable en el mercado de la UE

Lea las instrucciones de uso antes de utilizarlo.

40. Cuidado y mantenimiento del aparato

PRECAUCIÓN: Desconecte el enchufe antes de realizar cualquier trabajo de mantenimiento o reparación.

• En el caso de una instalación temporal, el aparato debe enjuagarse con agua limpia después de cada uso.
• En el caso de una instalación permanente, el mecanismo de arranque debe comprobarse cada 3 meses para asegurarse de que funciona correctamente.
• Retire regularmente la suciedad que pueda acumularse en el estanque.
• No exponga las bombas a las heladas.
• Evite que la bomba funcione en seco.
• No dañe el cable. No utilice nunca el cable para transportar, tirar o desenchufar la bomba.
• Limpie la bomba regularmente si el líquido aspirado provoca sedimentos.
• Evite los golpes y no deje caer la bomba.

41. Montaje y puesta en marcha del aparato

Compruébelo antes de poner en marcha el aparato:

Las bombas están diseñadas para aspirar únicamente agua clara o con pequeñas partículas. La bomba debe instalarse en una superficie plana y nivelada. La bomba no es adecuada para uso profesional/comercial.

Montaje y puesta en marcha:

1. Conecte la manguera de drenaje a la bomba sumergible utilizando el acoplamiento universal y las abrazaderas de manguera.
2. Sumerja la bomba en el líquido a aspirar con un ángulo de 45 grados (para reducir la cantidad de aire atrapado en el cuerpo de la bomba). Si la bomba está apoyada en el suelo, asegúrese de que está sobre una superficie plana y estable.
3. Asegúrese de que no haya nadie en el líquido que se va a bombear.
4. Inserte el enchufe eléctrico de la bomba en la toma de corriente.

42. Volumen de suministro Accesorios

FX-TP11100	1 pieza
Manguera de 10 m de longitud	1 pieza
Abrazadera de manguera	2 piezas
Cesta de almacenaje	1 pieza
Instrucciones	1 pieza

43. Ayuda en caso de avería

VORSICHT!

No introduzca los dedos ni otros objetos en la abertura al retirar la tapa.

Avería	Consulte	Medida
El motor no arranca y no hace ruido	¿Está enchufada la bomba?	Compruebe el sistema eléctrico.Asegúrese de que el flotador puede moverse libremente.
La bomba no funciona	¿Se mueve la rueda del transportador?¿Está en buen estado? ¿Está libre la entrada de la bomba? ¿Está bloqueada la manguera?¿Está la cabeza demasiado alta?	Elimine la causa de la obstrucción, sustituya el impulsor y limpie la entrada de la bomba. Utilice la bomba en la medida en que sea técnicamente posible.
La bomba se para de repente	¿Hay suficiente agua para la succión?¿Ha funcionado la bomba durante mucho tiempo sin parar? ¿Está seguro de que la entrada de la bomba no está bloqueada? ¿Corresponde el suministro eléctrico de la red con el de la placa de características?¿El líquido está a menos de 35 grados Celsius?	Desconecte la bomba de la red eléctrica y deje que se enfrié durante 20-30 minutos. Limpie la entrada de la bomba. Observe la temperatura del líquido. Utilice una conexión a la red que se ajuste a los datos técnicos del aparato.
Caída del caudal	¿Está limpia la entrada de la bomba?¿Está limpio el impulsor? ¿Está obstruido el tubo de desagüe?	Limpia las zonas sucias.

Caudal bajo o fugas

¿Está limpia la entrada de la bomba? ¿Está limpio el impulsor? ¿Está obstruido el tubo de desagüe? ¿Es suficientemente grande el diámetro de la tubería de desagüe?

Limpie las zonas afectadas y compruebe la válvula antirretorno si es necesario. Conectar una tubería con un diámetro adecuado.
