| Type de produit | Sonomètre (décibelmètre) de classe 2, conforme CEI 61672-1 |
| Marque | VOLTCRAFT |
| Modèle | SL80 |
| Dimensions (L x H x P) | 48,5 x 204 x 27 mm |
| Poids | Environ 136 g (sans piles) |
| Alimentation | 3 piles AAA 1,5 V |
| Plage de mesure | 30 à 130 dB |
| Résolution | 0,1 dB |
| Précision | ±1,5 dB (à 1 kHz) |
| Plage de fréquences | 31,5 Hz à 8 kHz |
| Pondération de fréquence | A et C |
| Temps de réponse | RAPIDE (125 ms) / LENT (1 s) |
| Microphone | Microphone capacitif polarisé de 1,27 cm (1/2 po) |
| Indice de protection | IP54 (résiste aux éclaboussures) |
| Arrêt automatique | Après environ 15 minutes d’inactivité (désactivable) |
| Fonctions principales | Affichage MAX/MIN/AVG, maintien d’affichage (HOLD), sélection dBA/dBC, temps de réponse rapide/lent |
| Conditions de fonctionnement | 0 à +40 °C, <80 % HR (sans condensation), altitude ≤2000 m |
| Conditions de stockage | -10 à +60 °C, <80 % HR (sans condensation) |
| Entretien et nettoyage | Nettoyer avec un chiffon sec et sans fibres ; ne pas utiliser de produits agressifs |
| Sécurité | Ne pas immerger, éviter les chocs, remplacer les piles en respectant la polarité |
| Contenu de l’emballage | Sonomètre, suppresseur de bruits de vent, 3 piles AAA, pochette de transport, mode d’emploi |
FOIRE AUX QUESTIONS - SL80 VOLTCRAFT
Questions des utilisateurs sur SL80 VOLTCRAFT
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Chargeur de piles au format PDF gratuitement ! Retrouvez votre notice SL80 - VOLTCRAFT et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil SL80 de la marque VOLTCRAFT.
MODE D'EMPLOI SL80 VOLTCRAFT
N° de commande 2620273
1 Introduction.... 27 2 Utilisation prévue.... 27 3 Contenu de l'emballage.... 28 4 Mode d'emploi à télécharger 28 5 Description des symboles.... 28 6 Consignes de sécurité.... 28
6.1 Généralités.... 29 6.2 Manipulation.... 29 6.3 Conditions environnementales de fonctionnement 29 6.4 Fonctionnement.... 29 6.5 Piles.... 30
7 Aperçu 30
7.1 Produit.... 30 7.2 Symboles d'affichage 31
8 Remplacement des piles.... 31 9 Fonctionnement.... 32
9.1 Alimentation MARCHE/ARRÊT 32 9.2 Arrêt automatique.... 32 9.3 Affichage MAX / MIN / AVG 32 9.4 Maintien de l'affichage.... 33 9.5 Pondération des décibels (dBA / dBC).... 33 9.6 Temps de réponse RAPIDE / LENT.... 33
10 Conseils pour la mesure du son 34 11 Nettoyage et entretien 34 12 Élimination des déchets.... 35
12.1 Produit.... 35 12.2 Piles/accumulateurs 35
13 Caractéristiques techniques 37

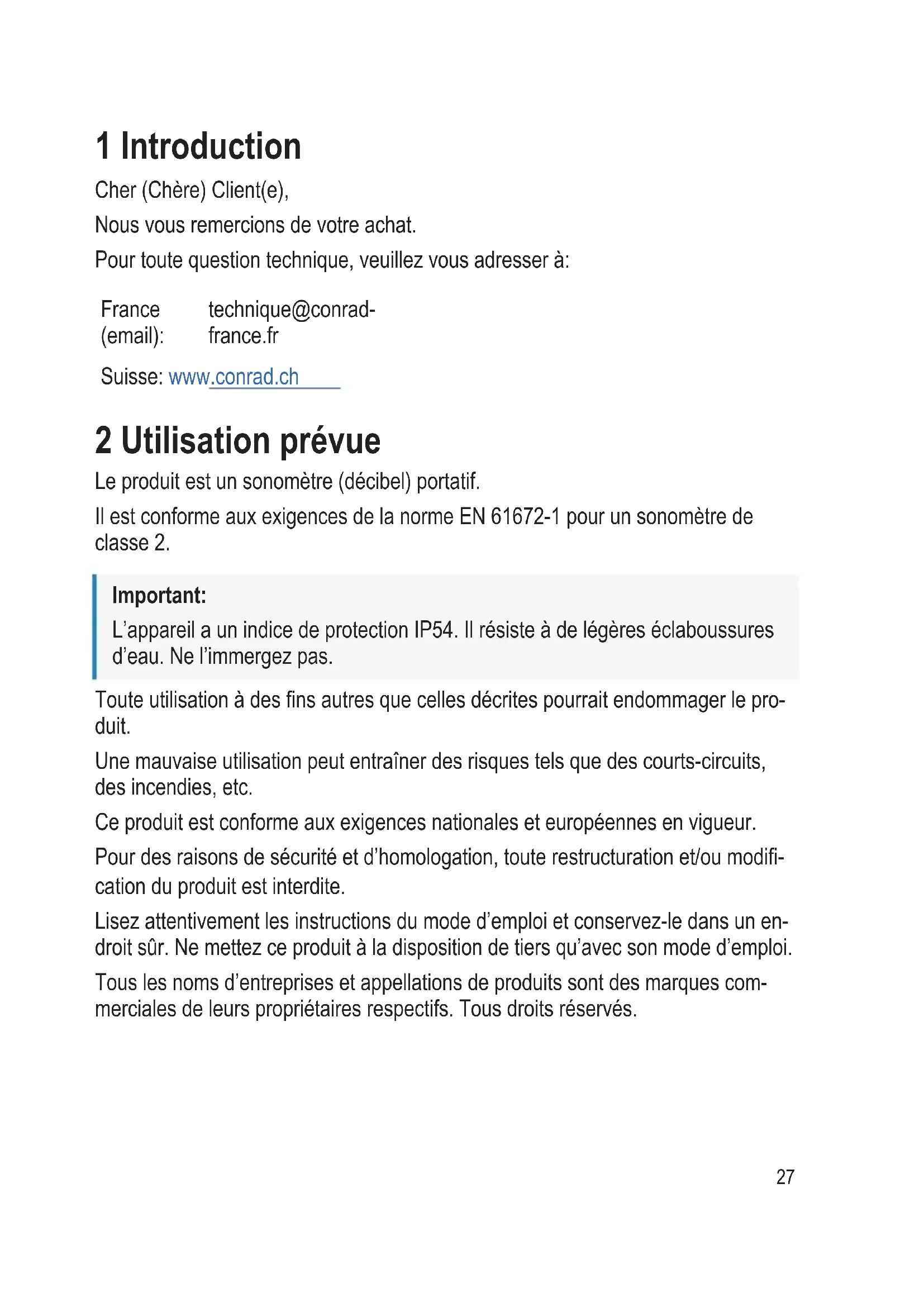

Cher (Chère) Client(e),
Nous vous remercions de votre achat.
Pour toute question technique, veuillez vous adresser à:
2 Utilisation prévue
Le produit est un sonomètre (décibel) portatif.
Il est conforme aux exigences de la norme EN 61672-1 pour un sonomètre de classe 2.
Important:
L'appareil a un indice de protection IP54. Il résiste à de légères éclaboussures d'eau. Ne l'immergez pas.
Toute utilisation à des fins autres que celles décrites pourrait endommager le produit.
Une mauvaise utilisation peut entraîner des risques tels que des courts-circuits, des incendies, etc.
Ce produit est conforme aux exigences nationales et européennes en vigueur.
Pour des raisons de sécurité et d'homologation, toute restructuration et/ou modification du produit est interdite.
Lisez attentivement les instructions du mode d'emploi et conservez-le dans un endroit sûr. Ne mettez ce produit à la disposition de tiers qu'avec son mode d'emploi.
Tous les noms d'entreprises et appellations de produits sont des marques commerciales de leurs propriétaires respectifs. Tous droits réservés.
3 Contenu de l'emballage
Sonomètre ■ Suppresseur de bruits de vent 3 piles AAA, 1,5 V Pochette de transport Mode d'emploi
4 Mode d'emploi à télécharger
Utilisez le lien www. conrad. com/downloads (ou scannez le code QR) pour télécharger le mode d'emploi complet (ou les versions nouvelles/actuelles, le cas échéant). Respectez les instructions indiquées sur la page Web.
5 Description des symboles
Le symbole met en garde contre les dangers pouvant entraîner des blessures corporelles.
6 Consignes de sécurité
Lisez attentivement le mode d'emploi et observez particulièrement les consignes de sécurité. Nous ne saurions être tenus pour responsables des blessures corporelles ou des dommages matériels résultant du non-respect des mises en garde et des indications relatives à une utilisation correcte figurant dans ce mode d'emploi. De tels cas entraînent l'annulation de la garantie.
6.1 Généralités
Le produit n'est pas un jouet. Il doit rester hors de portée des enfants et des animaux domestiques. - Ne laissez pas traîner le matériel d'emballage. Celui-ci peut se révéler dangereux si des enfants le prennent pour un jouet. Si vous avez des questions dont la réponse ne figure pas dans ce mode d'emploi, contactez notre service d'assistance technique ou un autre technicien spécialisé. Toute manipulation d'entretien, d'ajustement ou de réparation doit être effectuée par un spécialiste ou un atelier spécialisé.
6.2 Manipulation
Manipulez le produit avec précaution. Des secousses, des chocs ou une chute, même de faible hauteur, peuvent endommager le produit.
6.3 Conditions environnementales de fonctionnement
N'exposez pas le produit à des contraintes mécaniques. - Gardez l'appareil à l'abri de températures extrêmes, de secousses intenses, de gaz inflammables, de vapeurs et de solvants. Protégez le produit de la lumière directe du soleil.
6.4 Fonctionnement
En cas de doute sur l'utilisation, les mesures de sécurité ou le branchement de ce produit, consultez un expert. Si une utilisation du produit en toute sécurité n'est plus possible, arrêtez de l'utiliser et protégez-le de toute utilisation accidentelle. N'essayez PAS de réparer le produit vous-même. Un fonctionnement sûr ne peut plus être garanti si le produit :
- est visiblement endommagé,
- ne fonctionne plus correctement,
- a été stocké pendant une période prolongée dans des conditions défavorables ou
- a été transporté dans des conditions très rudes.
6.5 Piles
Respectez les indications de polarité lorsque vous insérez piles. Pour éviter un dommage dû à une fuite, la pile doit être enlevée de l'appareil si celui-ci n'est pas utilisé sur une longue période. Des piles endommagées ou qui fuient peuvent provoquer des brûlures acides en cas de contact avec la peau, il est donc recommandé de manipuler les piles usagées avec des gants de protection appropriés. Les piles doivent être tenues hors de portée des enfants. Ne laissez pas des piles traîner, car il existe un risque que les enfants ou les animaux domestiques les avalent. Toutes les piles doivent être remplacées en même temps. Mélanger des piles usagées et des piles neuves dans l'appareil peut entraîner des fuites et endommager l'appareil. Les piles ne doivent pas être démantelées, court-circuitées ou jetées au feu. Ne rechargez pas les piles non rechargeables. Cela constituerait un risque d'explosion !

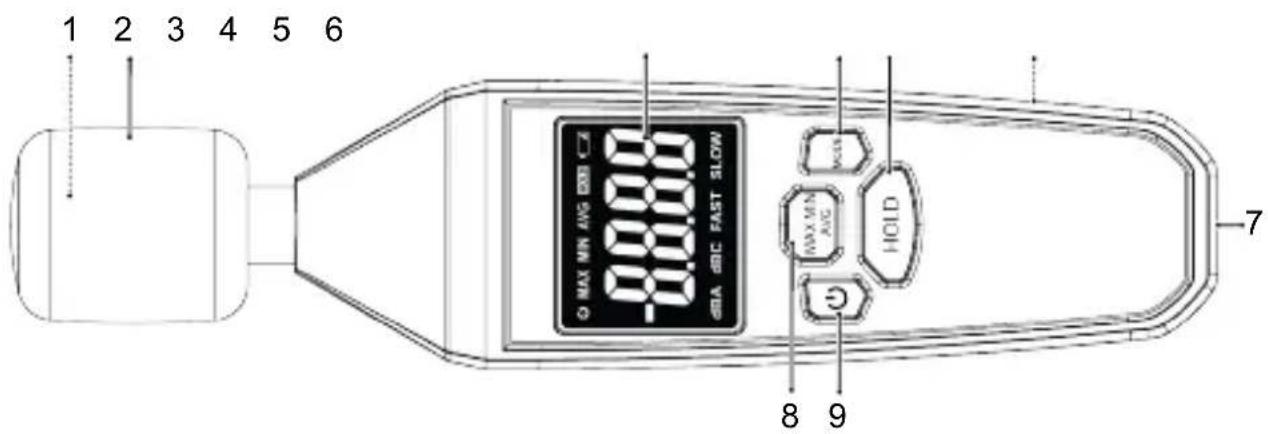

7.1 Produit
3 Écran 4
5 Bouton HOLD
2 Suppresseur de bruits de vent
Bouton MODE
6 Compartiment à piles (à l'arrière)
7 Support de trépied 8
Bouton MAX MIN AVG
9 : Boulon MARCHE/ARRÊT
7.2 Symboles d'affichage
| Symbole Description | |
 | Maintien de l'affichage activé. |
| Arrêt automatique actif. | |
 | Indicateur de pile faible. |
| MAX | La valeur maximale est retenue. |
| MIN | La valeur minimale est retenue. |
| AVG | La valeur moyenne est affichée. |
| dBA | Échelle de décibels pondérée A (audition humaine). |
| dBC | Échelle de décibels pondérée C (réponse en fréquence plus linéaire). |
| FAST | Évaluation rapide du temps. |
| SLOW | Évaluation lente du temps. |
| oL | Plage de mesure dépassée. |
Remarque:
Remplacez les piles lorsque le symbole de pile faible s'affiche.
- Servez-vous d'un tournevis cruciforme pour retirer la vis du couvercle du compartiment.
- Remplacez les piles en respectant la polarité indiquée à l'intérieur du compartiment.
- Remettez en place le couvercle du compartiment à piles en veillant à ne pas trop serrer la vis.
9.1 Alimentation MARCHE/ARRÊT
■ Appuyez sur le bouton et maintenez-le enfoncé pour mettre en MARCHE/ARRÉTER l'appareil.
Remarques:
- L'arrêt automatique est activé par défaut et indiqué par le symbole «
- Cette fonction d'économie d'énergie éteint l'appareil après environ 15 minutes d'inactivité.
Pour désactiver l'arrêt automatique :
Conditions préalables:
√ L'alimentation est en marche.
- Appuyez brièvement sur le bouton HOLD puis appuyez brièvement sur le bouton ⏻
→ Le symbol disparaît lorsqu'il est désactivé.
- L'arrêt automatique se réactive lorsque l'alimentation est coupée.
9.3 Affichage MAX / MIN / AVG
Dans ce mode, l'écran affiche la valeur « MIN » (minimum), « MAX » (maximum), ou « AVG » (moyenne) mesurée.
■ Appuyez plusieurs fois sur le bouton "MAX MIN" passer d'un mode à l'autre : MAX → MIN → AVG → OFF. L'écran affiche « MAX », « MIN » ou « AVG » pour indiquer quel mode est actif.
Important:
- La fonction de maintien de l'affichage fige l'affichage.
- Le maintien de l'affichage doit être désactivé avant la prise de mesures.
■ Appuyez sur le bouton HOLD pour activer/désactiver le maintien de l'affichage. L'icône de maintien apparaît lorsque le maintien de l'affichage est activé.
Remarques:
- « dBA » est l'échelle de décibels pondérée A qui se rapproche de l'audition humaine en réduisant l'accent mis sur les fréquences audio très basses et très élevées.
- « dBC » est l'échelle de décibels pondérée C qui mesure les niveaux sonores avec une réponse en fréquence plus plate sur l'ensemble du spectre audible par rapport à l'échelle pondérée A.
■ Appuyez sur le bouton MODE pour passer d'une échelle pondérée à l'autre. L'écran affiche « dBA » ou « dBC » pour indiquer quel mode est actif.
Remarques:
- L'évaluation rapide du temps « FAST » utilise une constante de temps de 125 ms. Il réagit rapidement aux fluctuations des niveaux sonores et convient à la capture les sons courts et transitoires (par exemple, les martèlements, les aboiements de chiens, les tambours, etc.).
- L'évaluation du temps lent « SLOW » utilise une constante de temps de 1 sec. Il réagit plus lentement et convient pour mesurer des sons stables et continus (par exemple, le bruit des machines, des ventilateurs, des systèmes de climatisation, le bruit de la foule, etc.).
Le réglage par défaut est « FAST ».
Appuyez sur le bouton MODE et maintenez-le enfoncé pour basculer entre les temps de réponse « RAPIDE » et « LENT ». L'écran affichera « FAST » ou « SLOW » pour indiquer quel mode est actif. - Vous ne pouvez pas modifier les temps de réponse lorsque « HOLT est actif.
10 Conseils pour la mesure du son
Assurez-vous qu'il n'y a pas d'objets entre le microphone et la source sonore. Il est recommandé d'éloigner le microphone du corps en tendant le bras ou en le montant sur un support afin de ne pas influencer les ondes sonores. Si possible, éloignez-vous d'environ 2 m de la source sonore. - Minimisez les vibrations ou les mouvements de l'appareil. Le bruit du vent affecte les résultats, utilisez le suppresseur en mousse inclus si la vitesse du vent est supérieure à 10 m / s.
Important:
- N'utilisez pas de produits de nettoyage agressifs, d'alcool à friction ou d'autres solutions chimiques. Ils endommagent le boîtier et peuvent provoquer un dysfonctionnement du produit.
- Ne plongez pas le produit dans l'eau.
- Nettoyez le produit à l'aide d'un chiffon sec et sans fibres.
12.1 Produit
Tous les équipements électriques et électroniques mis sur le marché européen doivent être marqués de ce symbole. Ce symbole indique que cet appareil doit être éliminé séparément des déchets municipaux non triés à la fin de son cycle de vie.
Tout détenteur d'appareils usagés est tenu de les remettre à un service de collecte séparé des déchets municipaux non triés. Les utilisateurs finaux sont tenus de séparer, sans toutefois les détruire, les piles et accumulateurs usagés qui ne sont pas intégrés dans l'appareil usagé, ainsi que les lampes qui peuvent être enlevées de l'appareil usagé sans être détruites, avant de le remettre à un point de collecte.
Les distributeurs d'équipements électriques et électroniques sont légalement tenus de reprendre gratuitement les appareils usagés. Conrad vous offre les possibilités de retour gratuit suivantes (plus d'informations sur notre site Internet) :
à nos filiales Conrad ■ dans les centres de collecte créés par Conrad dans les points de collecte des organismes de droit public chargés de l'élimination des déchets ou auprès des systèmes de reprise mis en place par les fabricants et les distributeurs au sens de la loi sur les équipements électriques et électroniques (ElektroG)
L'utilisateur final est responsable de l'effacement des données personnelles sur l'équipement usagé à mettre au rebut.
Veuillez noter que dans les pays autres que l'Allemagne, d'autres obligations peuvent s'appliquer pour la remise et le recyclage des appareils usagés.
12.2 Piles/accumulateurs
Retirez les piles/accumulateurs insérés et éliminez-les séparément du produit. En tant qu'utilisateur final, vous êtes légalement tenu (Ordonnance relative à l'élimination des piles usagées) de rapporter toutes les piles/accumulateurs usagés; il est interdit de les jeter avec les ordures ménagères.
Les piles/accumulateurs qui contiennent des substances toxiques sont caractérisées par les symboles ci-contre qui indiquent l'interdiction de les jeter dans les ordures ménagères. Les désignations pour le métal lourd prépondérant sont : Cd = cadmium, Hg = mercure, Pb = plomb (la désignation se trouve sur les piles/accumulateurs, par ex. sous le symbole de la poubelle illustré à gauche).
Vous pouvez rapporter gratuitement vos piles/accumulateurs usagées aux centres de récupération de votre commune, à nos succursales ou à tous les points de vente de piles/accumulateurs. Vous respectez ainsi les ordonnances légales et contribuez à la protection de l'environnement.
Avant la mise au rebut, recouvrez complètement les contacts exposés de la batterie/des piles avec un morceau de ruban adhésif pour éviter les courts-circuits.
Même si les piles/batteries rechargeables sont vides, l'énergie résiduelle qu'elles contiennent peut être dangereuse en cas de court-circuit (éclatement, surchauffe, incendie, explosion).
13 Caractéristiques techniques
Alimentation électrique.... 3 piles AAA, 1,5 V
Arrêt automatique.... 15 mins
Normes respectées...... CEI 61672-1 Classe 2
Protection contre les infiltrations.... IP54
Plage de mesure.... 30 à 130 dB
Résolution.... 0,1 dB
Précision.... ±1,5 dB (1 kHz)
Plage de fréquences.... 31,5 Hz à 8 kHz
Temps de réponse...... RAPIDE (125 ms), LENT (1 s)
Microphone...... Microphone capacitif polarisé de 1,27 cm (1/2 po)
Conditions de fonctionnement.. 0 à +40 °C, <80 % HR (sans condensation)
Conditions de stockage...... -10 à +60 °C, <80 % HR (sans condensation)
Dimensions (L x H x P)..... 48,5 x 204 x 27 mm
Poids.... environ 136 g (sans piles)
